Требования к монтажу дымоходов
Для качественной работы дымохода нужно при монтаже соблюдать ряд требований, всецело направленных на повышение эффективности конструкции.
Основные требования выглядят следующим образом:
- Крепления должны осуществляться при помощи адаптеров;
- Внутренний диаметр дымохода должен совпадать с диаметром выхода из отопительного прибора;
- Гофрированная труба должна обязательно укутана слоем негорючего материала в месте прохода через крышу и стены – это позволяет добиться высокой степени пожарной безопасности;
- Наружный защитный кожух должен быть двухслойным, чтобы в случае повреждения внешнего слоя дымоход остался цел;
- Труба должна крепиться к системе отопления герметично, чтобы газ не выходил за пределы конструкции;
- Участок канала, находящийся между нижней частью патрубка и горизонтальным отрезком дымохода, должен иметь длину не менее 50 см;
- Радиус изгиба гофротрубы при монтаже должен быть равен или превышать диаметр материала;
- Между стенами или потолком и трубой должен быть зазор, превышающий 5 см;
- Если ближайшие поверхности выполнены из горючих материалов, то зазор между ними и трубой должны превышать 25 см;
- Общая длина труб, проложенных горизонтально, должна быть менее трех метров;
- К котлу должно обеспечиваться вертикальное подключение;
- Гибкий дымоход устанавливается под уклоном больше 0,01 градуса относительно газового оборудования.

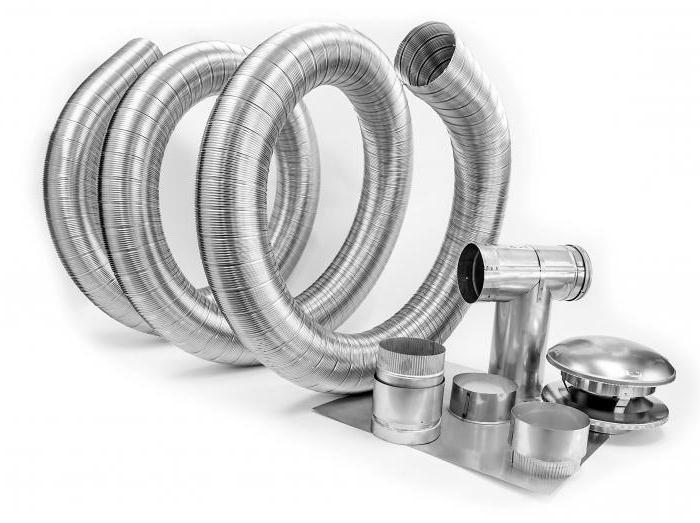

Монтаж труб
Прежде чем осуществлять монтаж гофрированного дымохода необходимо приготовить весь материал и инструменты. В их число входят:
- непосредственно сама гофра необходимого сечения и длины;
- металлические кронштейны;
- металлический скотч;
- адаптеры;
- резиновые уплотнители;
- роликовый труборез или болгарка.
Несмотря на простоту монтажа гофры для дымохода, ее установка требует соблюдение определенных правил. Ведь она служит каналом вывода угарных газов, образующихся при горении.
- Диаметр трубы должен соответствовать диаметру выходного отверстия прибора отопления.
- При переходе между этажами необходимо использовать пожаробезопасный футляр.
- Крепление должно производиться герметично. Все детали плотно соединяются между собой, зазоры недопустимы.
- В жилых помещениях проводить дымоходы нельзя. Также запрещается выводить эти каналы на закрытые лоджии или балконы.
- При проведении трубы через стефны или потолок обязательно устанавливается фартук из металлической пластины, уложенной на лист асбеста.
- В том случае если стена или потолок выполнены из пожаробезопасных материалов расстояние между их поверхностями и трубой должно быть не менее 5 см. При использовании в строительстве дома горючих материалов этот параметр увеличивается до 25 см. Допускается расстояние в 10 см, но в этом случае поверхность стены должна быть изолирована стальной пластиной, уложенной на лист асбеста трехмиллиметровой толщины. При этом она должна выступать за края трубы на 15 см.
- Устанавливать зонт на дымоходе газового отопительного прибора запрещается.
- Не допускается провисания гофры.
Начинается монтаж с присоединения гофрированной конструкции к выходному каналу прибора отопления с помощью резиновых уплотнителей. Ее кромка должна быть ровной без заусениц.
Металлическими кронштейнами гофра крепится к стене в вертикальном положении. Между собой элементы закрепляются металлическим скотчем. При разном диаметре труб во время соединения применяются специальные адаптеры.
Советы по выбору и монтажу гофрированной трубы из нержавейки
Покупая трубы и комплектующие детали для трубопроводной системы, следует помнить о том, что ее качественный монтаж и длительный срок эксплуатации зависят от ряда факторов, что необходимо принять во внимание еще в процессе приобретения материалов. В этом плане следует учесть следующее:
Во время монтажа необходимо четко придерживаться алгоритма действий, следовать инструкции
- Во время покупки изделия его нужно тщательно осмотреть на предмет наличия повреждений механического характера и загибов.
- Труба должна быть прочной и легко изгибаться, принимая заданную форму.
- Предпочтение лучше отдавать проверенным и хорошо зарекомендовавшим себя на строительном рынке брендам, не стоит прельщаться низкой стоимостью. Средняя цена за метр нержавеющей трубы высокого качества колеблется от одной до трех тысяч рублей в зависимости от вида изделия и используемого в производстве типа стали.
- Во время монтажа необходимо четко придерживаться алгоритма действий, следовать инструкции.
- После установки системы ее в обязательном порядке необходимо проверить на целостность, используя максимально допустимое давление.
- Фитинги должны быть полностью укомплектованы.
- Когда возникает необходимость соединения нержавеющей гофротрубы с другим материалом, то рекомендуется применять латунную арматуру.
- Использование дешевых фитингов низкого качества в местах соединения гофрированных труб может привести к значительному сокращению эксплуатационного срока системы.
- Не стоит прилагать особых усилий во время затягивания пластиковых элементов, так как пластик просто-напросто лопнет от чрезмерного давления.
- Для организации монтажа необходимо заранее подготовить специальные рожковые ключи, а также ножницы по металлу для обрезания труб под прямым углом.
Использование дешевых фитингов может привести к значительному сокращению эксплуатационного срока системы
Гофрированные трубы из нержавеющей стали характеризуются практичностью и надежностью в процессе эксплуатации, поэтому популярность таких изделий стремительно растет. Их успешно используют в разных сферах ремонта и строительства: в обустройстве водопровода и отопления, в качестве дымоходов и подводок к газовым приборам в вентиляционной системе. Монтаж их довольно прост, поэтому если подойти ответственно к процессу и не продешевить на материалах, то можно самостоятельно и быстро установить надежный и долговечный трубопровод.
Применение гофрированной трубы
Сравнение гофрированной и обычной трубы
Главным критерием выбора гофры из нержавейки для отопления является ее качество и свойства исходного материала изготовления. Не допускается наличие внешних признаков деформации, заломов или следов коррозии. Но более сложным является проверка качества сварки – от него зависит долговечность эксплуатации. В среднем при соблюдении правил монтажа гофрированная труба из нержавейки для отопления может прослужить до 20 лет.
Также рекомендуется ознакомиться с сертификатами соответствия, которые должны быть у продавцов. Их наличие подтвердит качество и производителя. Дополнительные критерии определяются типом гофры:
- С номерованной длиной. Фитинги должны быть в полной комплектации;
- С произвольной протяженностью. Нужно проверять качество отреза. Края трубы не могут быть повреждены.
Каждая гофротруба из нержавейки для отопления имеет определенный диаметр. Он имеет стандартный размер, чтобы на конкретном участке магистрали не возникало дополнительное гидравлическое сопротивление. Для расчета объема теплоносителя, который может вместить труба из нержавейки для отопления в 1 м.п. можно воспользоваться данными из таблицы.
| Внутренний диаметр, мм | Объем, л./м.п. | Площадь (м²) 1 м.п. |
| 15 | 0,219 | 0,0646 |
| 20 | 0,447 | 0,095 |
| 25 | 0,71 | 0,12 |
| 32 | 0,982 | 0,15 |
Область применения гофры трубы нержавейки для отопления разнообразна. Помимо сложных участков магистрали она может устанавливаться и в других элементах отопления.
Теплые полы из нержавейки
Теплый водяной пол из гофрированной нержавейки
Главным свойством нержавеющей стали является высокий показатель сопротивления коррозии. Учитывая гибкость, большой температурный режим и показатели максимального давления чаще всего гофрированную трубу из нержавейки для отопления используют для организации теплого пола.
Преимуществом такой схемы является высокий показатель теплопроводности трубы. Она способна равномерно прогреть бетонную поверхность 10 см. стяжки. Для установки лучше всего использовать специальные маты с направляющими выемками.
Основные правила монтажа:
- Расстояние между витками, при котором достигается максимальная эффективность – 20 см;
- Не допускается перекручивание гофротрубы из нержавейки для отопления на отдельных участках. Таким образом возникает поверхностное натяжение, которое может привести к повреждению;
- Не рекомендуется монтаж с помощью дополнительных полимерных кожухов. Они не увеличат прочность, но приведут к уменьшению теплоотдачи.
Порезку трубы из нержавейки для отопления можно делать с помощью «болгарки». Для этого нужно зафиксировать изделие с помощью струбцин или слесарных тисков.
Подвод к отопительным приборам гофрированной трубой
Подключение радиатора к системе отопления с помощью гофрированной трубы
Благодаря своей гибкости труба-гофра из нержавейки для отопления также может применяться для подключения радиаторов. С ее помощью можно минимизировать трудоемкость монтажа и уменьшить протяженность всей магистрали.
Одним из недостатков такого подключения является сложность изготовления узла байпаса. Установка запорной арматуры будет проблематично.
В отличие от системы теплого пола гофрированную нержавейку перед установкой в отопление нужно тщательно заизолировать. Большие тепловые потери снизят эффективность работы и приведут к неравномерному распределению тепловой энергии по всему дому.
Технология монтажа заключается в соблюдении следующих этапов:
С помощью болгарки или специального трубореза отрезается гофрированная труба из нержавеющей стали для последующей установки в отопление; Установка ранее подобранного фитинга. Для фиксации с поверхностью необходимо затянуть гайку
Важно контролировать усилие – возможно повреждение или деформация трубы; После окончательного монтажа проверяется герметичность узла. Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей
В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п
Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей. В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п.
В видеоматериале показано сравнение гофрированной металлической трубы с ее аналогами:
Виды защитных труб
Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.
Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.
Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее
Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ
В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.
В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.
Классификация труб в соответствии с предельным давлением:
- Легкие (допустимое давление — 0.25 МПа);
- Среднелегкие (допустимое давление — 0.4 МПа);
- Средние (допустимое давление — 0.6 МПа);
- Тяжелые (допустимое давление — 1 МПа).
Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.
- «Л» — легкая;
- «СЛ» — среднелегкая;
- «С» — средняя;
- «ОС» — среднеоблегченная;
- «СТ» — среднетяжелая;
- «Т» — тяжелая.
Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.
Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.
Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.
Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.
Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.
Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.
Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.
Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.
Пошаговый процесс монтажа газовой гофрированной трубы
Начинать монтаж рекомендуется при наличии инструментального набора. Этот набор, однако, практически всегда имеется в любом хозяйстве, возможно, за исключением одного инструмента.
Типичный набор инструмента, требующийся для выполнения работ, направленных на прокладку газовой линии бытового назначения из гибких гофрированных нержавеющих трубок Полный список для работы таков:
- Труборез.
- Нож слесарный.
- Плоскогубцы.
- Разводной гаечный ключ (2 штуки).
- Спецодежда.
Поддержка труб обеспечивается рабочим способом с помощью:
- трубных ремешков,
- лент,
- подвесок,
подходящих по размеру и весу трубок, с интервалами, не превышающими значения 1,2 – 2,5 метра.
Шаг #1: Обрезка материала по длине

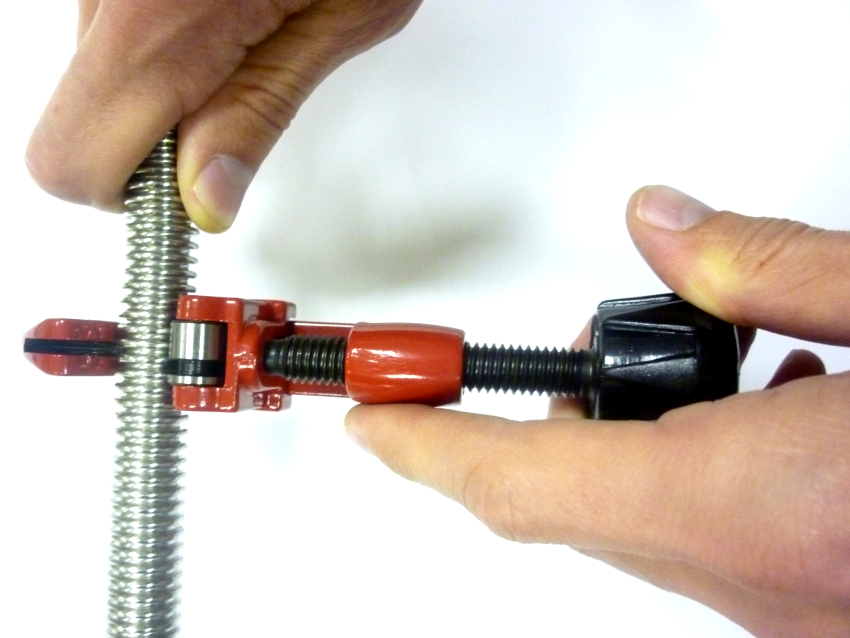

Применяя специальный трубный резак, выполняется обрезка материала по монтажному размеру Отрезать трубку до желаемой длины, используя труборез. Срез необходимо делать по центру основания гофры. Применять лёгкое давление ролика трубореза с дополнительными вращениями в одном направлении, чтобы сохранить округлость трубки, исключить заусенцы на срезе. Все разрезы делаются на прямом участке трубы.
Примечание: концы трубок острые, соблюдать осторожность при обращении
Шаг #2: Удаление части полимерного кожуха
Примерно так следует выполнить концевую зачистку трубки от материала защитного кожуха, открывая чистый гофрированный металл для работы Универсальным слесарным ножом обрезать часть пластикового покрытия. Кожух покрытия разрезать таким образом, чтобы не забить материалом конец стальной трубки. Снять укороченную часть рубашки, обнажив одну полную волнистую впадину трубки.
Шаг #3: Установка гайки на гофрированную трубку

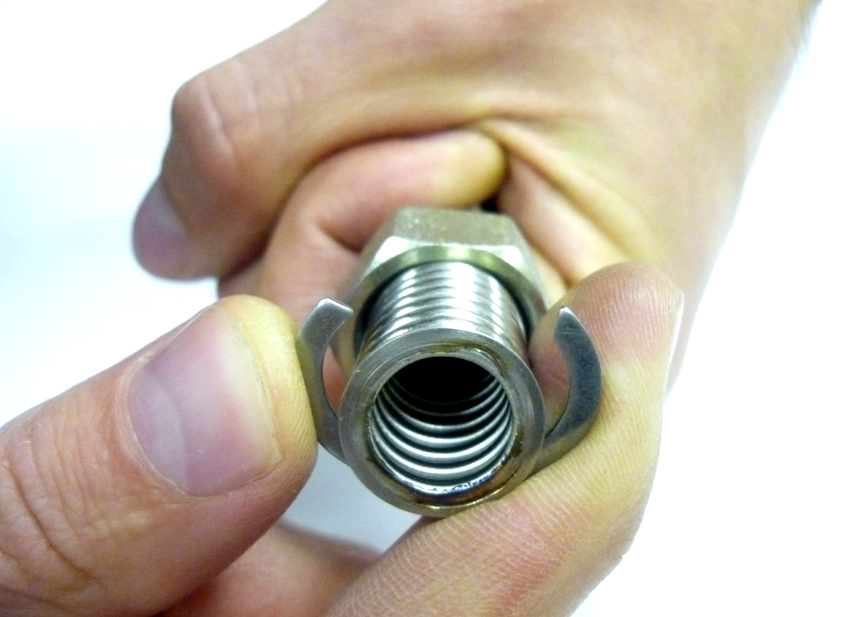

Установка фланцевой гайки на подготовленный участок гофрированной газовой трубки Надеть фланцевую гайку на трубку так, чтобы резьбовой конец был направлен к концу трубки. Фланец гайки должен закрывать жёлтый защитный кожух трубки.
Шаг #4: Подготовка стопорного кольца
Накладка стопорного кольца на тело гибкой гофрированной трубки и опрессовка с помощью плоскогубцев Поместите стопорное кольцо в первую впадину гофры
Соблюдать осторожность, чтобы не создать вмятины от трения. Сжать кольцо плоскогубцами, приложив лёгкое давление по всей площади (360º) вокруг кольца
В результате получить плотно прилегающий элемент к металлу гофры.
Шаг #5: Закрепление встречного фитинга по месту газовой системы
Встречная часть фитинга «папа» устанавливается по месту организации трубной связи Убедиться, что прокладка внутри встречного фитинга надёжно закреплена в гнезде. Нанести трубный герметик на коническую резьбу встречного фитинга и установить этот элемент связи в газовую систему.
Гофрированные трубы из ПНД
Такие трубы незаменимы в офисе, загородном коттедже или городской квартире. Их используют для проводки дренажных систем и качественной защиты кабелей. Гофрированные трубы из ПНД — это трубчатые каналы, изготовленные на пластиковой основе. Они обладают исключительной гибкостью, поэтому с их помощью возможно усовершенствовать и дополнять старые системы.
Гофрированные трубы используют именно для одиночной прокладки, но при этом есть возможность использовать открытый, скрытый или полускрытый способ.
Основные технические параметры:
- Широкий диапазон температуры – от сорока градусов со знаком минус до сорока градусов со знаком плюс, при которой можно производить монтаж
- Высокая степень изгибания – 360 градусов
- При конструировании приспособлений, служащих элементом для втягивания, необходимо использовать протяжку из стальной проволоки второго класса
- Со дня отгрузки труб с завода-производителя срок хранения не менее двух лет
Преимущества использования гибких гофрированных труб в системах отопления:
1. Устойчивость к коррозии и заиливанию:
Материал, из которого изгнотавливаются трубы (нержавеющая сталь марки SUS304) и характер его обработки (полированная стальная лента) позволяет использовать гибкие гофрированные трубы в системах отопления, где в качестве теплоносителя используют как техническую воду, так и другие комбинированные теплоносители.
2. Устойчивость к высоким температурам:
Рабочая температура эксплуатации трубопроводов из гибких гофрированных труб из нержавеющей стали (с соединительными элементами — фитингами для гофрированных нержавеющих труб) до + 150о С, что позволяет не только использовать их в качестве основных трубопроводов системы отопления, но и в местах подключения к магистральных источникам или распределительным узлам доступа к теплоносителю с повышенным температурным режимом.
3. Устойчивость к размораживанию:
Пожалуй самым главным преимуществом гибких гофрированных труб из нержавеющей стали, которые используются в качестве трубопроводов для систем отопления, это уникальная устойчивость к «размораживанию» системы отопления.
В отличие от все остальных видов труб, используемых при монтаже систем отопления (медны, стальные, металлопластиковые, полипропиленовые) гибкие гофрированные нержавеющие трубы при «размораживании»(замерзании теплоносителя в системе отопления) не разрушаются и не выходят из строя, а полностью сохраняют свои эксплуатационные качества, и после отогрева или замены теплоносителя в системе, готовы к дальнейшему полноценному использованию.
Это феноменальное качество достигается за счет гофрированной структуры трубы. При замерзании и в результате расширении теплоносителя труба немедленно компенсирует линейное расщирение трубопровода, предотвращая возникновение избыточного давления на стенки трубы и в местах соединений труба-фитинг-отопительный прибор, тем самым сохраняя целостность и функциональность всей размороженной системы трубопроводов.
4. Устойчивость к гидроударам:
Все таже гофрированная структура труб для отопления Лавита гарантированно обеспечивает целостность трубопроводов в системах отопления жилых квартир, административных, торговых и технических помещений в периоды проведения регламентных работ по предсезонной подготовке опрессовке систем отопления или в моменты возникновения разрушительных гидроударов.
Трубопроводы из гофрированных труб из нержавеющей стали и латунных фитингов к ним выдерживают избыточное давление в системе до 60 Атм.
5. Не требует последующего профилактического обслуживания:
Трубопроводы для систем отопления изготовленные с применением гофрированных нержавеющих труб не требуют никакого предсезонного или межсезонного профилактического обслуживания в виде подтягивания накидных гаек фитингов или промывки трубопроводной системы.
Срок службы трубопровода из нержавеющей стали — не ограничен.
Срок службы силиконовых прокладок в фитингах — до 30 лет.
6. Простота монтажа:
Для производства всех видов работ по монтажу трубопроводов систем отопления и подключения отопительных приборов не трубуется специальных навыков и применения затратных способов монтажа (сварочные работы, примение гидравлических или электрических инструментов). Все работы выполняются только с применение двух гаечных рожковых или разводных ключей. Легкость материала и удобная упаковка позволяют производить изготовление отдельных участков трубопровода непосредственно на месте монтажа, обеспечивая при этом 100 % точности требуемых размеров и соответсвенно 100 процентную экономию материала.
7. Экономия средств:
Уникальные свойства гофрированных труб гибкость, низкий вес, удобная упаковка, простота монтажа в совокупности позволяют комплексно экономить до 30% логистических и трудозатрат по организации трубопроводов для систем отопления по сравнению с организацией таких трубопроводов из других видов труб (полипропилен, металлопластик, медь и пр.).
Однако основной статьей экономии при использовании гофрированных труб из нержавеющей стали в системах отопления — это самая выгодная цена по сравнению с аналогами, которую предлагает компания Лавита.
Особенности монтажа гофрированных труб
Современные производители изготавливают гофрированные трубы самых разных диаметров (о чем упоминалось выше), благодаря чему можно обустраивать отопительные и водопроводные сети как в загородном доме, так и в обыкновенной квартире. С технологической точки зрения в процедуре установки ничего сложного нет. Все элементы нужно соединить между собой при помощи специальных фитингов из латуни, конструкция которых проста и в то же время надежна.
Откровенно говоря, процесс установки много чем напоминает монтаж металлопластикового трубопровода, для которого используются компрессионные фитинги. Хотя и в такого рода сравнении данная технология в разы проще.
Обратите внимание! Самым важным моментом, о котором следует помнить, является то, что если были приобретены трубы одного производителя, то и фитинги должны быть той же марки. Не стоит пытаться сэкономить, покупая фитинги от сомнительных фирм, так как подобные попытки могут привести к аварийной ситуации при использовании
Сама процедура монтажа выглядит следующим образом.
Шаг 1. Фитинги подключаются к сантехническим приборам с помощью специальных уплотнителей (они входят в комплект). После этого нужно проверить, не затянута ли гайка со стороны подключения.
Шаг 2. Труба отрезается любым подручным инструментом (хотя в идеале это должно выполняться с помощью специального роликового трубореза). Кромка трубы проверяется на предмет ровности и отсутствия заусениц – при необходимости изделие корректируется.
Шаг 3. Труба вставляется в фитинг, накидная гайка тщательным образом затягивается.
Шаг 4. Трубе придается нужная конфигурация, после чего ее крепят к стене при помощи специальных крепежных элементов.
Шаг 5. По окончании установки подается вода, а гофрированная нержавеющая труба проверяется на работоспособность при повышенном давлении. Если обнаруживаются протечки, то упомянутые выше гайки сразу же подтягиваются.
Установка трубопровода с гофрированными трубами
На строительном рынке можно найти широкий выбор гофрированных труб различного диаметра, что позволяет устанавливать их как в больших домах, так и в обычной квартире. Процесс установки конструкции не имеет сложностей. Все части системы скрепляются между собой латунными фитингами, имеющих простую, но надежную конструкцию.
По многим показателям технология монтажа трубы с гофром схожа с установкой металлопластиковой трубы с использованием компрессионных фитингов. Однако даже в сравнении с этим материалом она выглядит проще.
Единственное, чем следует руководствоваться при выборе гофрированных нержавеющих труб «Кофулсо» или любой другой компании, это то, что фитинги необходимо приобретать от производителей, рекомендованных изготовителем труб. Попытка немного сэкономить за счет установки фитингов неизвестной компании не увенчается успехом, ведь из-за этого при эксплуатации системы трубопровода может возникнуть аварийная ситуация.
- К оборудованию (кранам, смесителям) и другим сантехническим приборам фитинги подключаются с использованием классических полимерных или резиновых прокладок, которые обычно входят в комплект поставки. Перед их установкой стоит убедиться в том, что накидная гайка со стороны подсоединения гофрированной трубы не затянута.
- Затем при необходимости можно разрезать трубы любым имеющимся под рукой инструментом, но правильнее всего это делать с использованием специального роликового трубореза. Не забудьте проверить кромку изделия, она должна быть гладкой и не иметь заусениц (при наличии их удаляют).
- Вставьте трубу в фитинги и прикрутите накидную гайку.
- После можно придать трубопроводу необходимую форму и прикрепить его к поверхности при помощи специальных элементов.
- После завершения процесса установки в систему подают воду и проверяют работу конструкции под давлением. В случае обнаружения протечки, подтяните накидные гайки фитингов.
По опыту можно сказать, что на установку трубопроводных конструкции из гофрированных нержавеющих изделий уходит в несколько раз меньше времени, чем на монтаж систем водоснабжения и отопления из иных материалов. Выбирая тип труб для обустройства водопровода, не приходите мимо труб с гофром.
