Трассоискатель кабельных линий и подземных коммуникаций

Мощность генератора

От мощности генератора зависит дальность, глубина трассировки и в некоторых случаях — возможность осуществить прожиг повреждения изоляции. Например, в трассопоисковом комплекте КП-500К.

В некоторых технических описаниях указаны максимальная глубина обнаружения коммуникации и удаленность от работающего генератора, и в нашей таблице эти данные также приведены. Но нужно понимать, что они достаточно условны, потому что зависят от нескольких факторов: мощности генератора; чувствительности приемника; емкости кабеля; типа грунта.

Общее правило — чем мощнее генератор, чувствительнее приемник и короче кабель, тем больше глубина обнаружения и удаленность от генератора. Если кабель короткий, он может быть обнаружен на достаточно большой глубине маломощным генератором, длинный кабель при тех же условиях на данной глубине тем же трассоискателем обнаружить будет сложнее.

Принцип действия кабельных трассоискателей

Кроме мониторинга состояния кабельной трассы, рассматриваемые приборы могут также установить точное месторасположение кабеля (причём не только в земле, но и в стенах сооружений), устанавливать глубину его залегания, обнаруживать различные подземные объекты. Их применение особенно эффективно при прокладке новых кабельных сетей, поскольку позволяет оптимизировать объём и трудоёмкость требующихся земляных работ.

Трассоискатель кабельных линий реализует известное явление электромагнитной индукции, при котором любой металлический проводник с током образует вокруг себя электромагнитное поле. В случае силового кабеля – это ток рабочего напряжения линии, для стального трубопровода – вихревой ток наводки. Именно такие токи и улавливаются прибором.

Рассматриваемые приборы могут функционировать по активной и пассивной схеме. Первая более эффективна, а потому преимущественно применяется в тех случаях, когда на исследуемом участке плотно расположено несколько подземных коммуникаций.

Сложность поиска заключается в том, что насыщенность грунта такими проводниками весьма высокая, поэтому в итоговый сигнал, регистрируемый трассоискателем, могут «вплетаться» и источники от других, исправных или не подлежащих в данный момент контролю, линий. Поэтому отличительной особенностью и достоинством современных трассоискателей активного типа является возможность сравнительно простой и — в то же время – точной отстройки показаний, имеющих отношение к строго определённой кабельной линии. Такая возможность определяется наличием в схеме трассоискателя двух самостоятельных узлов – генератора и приёмника сигналов.

Генератор обеспечивает подачу на проводник электрического сигнала определённой частоты. Она не только не может совпадать с обычно используемой для сетей переменного тока частотой 50 Гц, но и должна быть как можно более отличной от этого значения. Таким образом минимизируется вероятность случайных помех или наводок (особенно это касается подземных трубопроводов, ток наводки которых, вообще говоря, неизвестен).

Трассоискатель кабельных линий, работающий по активному типу, в свою очередь может использовать различные способы передачи сигнала:

  • Метод прямого подключения характеризуется наличием непосредственного контакта проводника с кабелем. В этом случае сигнал передаётся точно, без искажения;
  • Метод индуктивного наведения, когда передача сигнала производится при помощи специальной антенны, причём она должна быть размещена непосредственно над кабелем;
  • Метод сопряжения, при использовании которого кабель во время прокладки в определённом месте охватывается регулируемой по диаметру клипсой. Она и создаёт требуемое электромагнитное поле.

Если насыщенность участка подземными сетями невелика, то можно обойтись и трассоискателем, который изготовлен по пассивной схеме. В этом случае для поиска действующего силового кабеля используется та величина электромагнитного поля, которое он создаёт. Однако, кроме простоты схемы, такие приборы отличаются существенным недостатком: они не способны противодействовать помехам от соседних проводников, а потому результирующая точность трассировки заметно ухудшается. Пассивные трассоискатели, в частности, не используются вблизи ЛЭП или электрифицированных участков железных дорог.

Немного теории

Итак, трассоискатель – это уникальный прибор, позволяющий обнаружить линию прохождения кабеля или залегания труб. Современные устройства делятся на два типа по принципу работы;

  • Контактный принцип;
  • Индукционная разновидность.

Прибор, работающий по индукционному принципу, способен определять, как кабель под напряжением, так и пассивную трассировку, то есть, не подающую активных сигналов подземную коммуникацию. Индукционный метод более сложный и базируется на улавливании устройством высоких частот и регистрации данных показателей на специальном индикаторе.

Трассоискатели также подразделяются на одно- и многочастотные. Первые – наиболее приемлемый вариант, такие приборы несложно смонтировать самостоятельно, и применяются они для определения коммуникаций, расположенных под грунтом в том случае, когда одни трассы не пересекают другие, и, таким образом, не перекликаются исходящие от них сигналы.

Многочастотные устройства – более сложная конструкция и используются для определения сигналов трасс в случае высокой плотности кабельных линий и трубопроводов. Мультичастотные устройства способны определять указанную в программе частоту, не сбиваясь на другие. Современные приборы оборудованы программным обеспечением, что значительно облегчает работу, которая для пользователя заключается в одном нажатии на клавишу и прочтении полученной информации, высветившейся на индикаторе.

Виды трассоискателей

Если вы решили купить трассоискатель, то стоит заранее ознакомиться с различными видами устройств, так как наличие тех или иных функций может значительно отразиться на цене.

Трассоискатели отличаются в зависимости от оснащенности устройства генератором, способного создавать переменный ток в обесточенных коммуникациях. Большинство современных кабелеискателей оснащено этим устройством и способны обнаружить металлические кабели и трубопроводы самостоятельно подпитывая их. Использование генератора совместно со специальными клещами позволяет с высокой точностью отслеживать коммуникацию на большой глубине залегания.

По режиму работы трассоискатели с генератором делятся на индукционные (способные работать в бесконтактном режиме) и с прямым подключением.

По конструкции и способу использования выделяют:

Кабелеискатель своими руками схемы

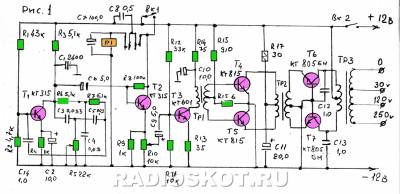

Описание схемы трассоискателя. На рис. 1 схема тонального генератора. RC-генератор собран на транзисторе Т1 и работает в диапазоне 959 – 1100 Гц. Плавная регулировка частоты осуществляется переменным резистором R 5. В коллекторную цепь транзистора Т 2, который служит для согласования генератора Т1 с фазоинвертором Т3 с помощью выключателя Вк1 могут подключаться контакты реле Р1 предназначенного для манипуляции колебаниями генератора Т1 с частотой 2-3 Гц. Такая манипуляция необходима для четкого выделения сигналов в приемном устройстве при наличии помех и наводок от подземных кабелей и воздушных цепей переменного тока. Частота манипуляции определяется ёмкостью конденсатора С7. Предоконечный и оконечный каскады выполнены по двухтактной схеме. Вторичная обмотка выходного трансформатора Тр3 имеет несколько выходов. Это позволяет подключать к выходу различную нагрузку, которая может встретится на практике. При работе с кабельными линиями требуется подключение более высокого напряжения 120-250 Вольт. На Рис.2 изображена схема сетевого блока питания со стабилизацией выходного напряжения 12В.

Принципиальная схема приемного устройства с магнитной антенной — Рис 3. Оно содержит колебательный контур L1 C1. Напряжение звуковой частоты, наведенное в контуре L1 C1 через конденсатор С2 поступает на базу транзистора Т1 и далее усиливается последующими каскадами на транзисторах Т2 и Т3. Транзистор Т3 нагружен на головные телефоны. Не смотря на простоту схемы, приемник обладает достаточно большой чувствительностью. Конструкция и детали трассоискателя. Генератор собран в корпусе и из деталей имеющегося усилителя низкой частоты, переделанного по схеме рис.1,2 . На переднюю панель выведены ручки регулятора частоты R5, и регулятора выходного напряжения R10. Выключатели Вк1 и Вк2 – обычные тумблеры. В качестве трансформатора Тр1 можно использовать межкаскадный трансформатор от старых транзисторных приемников «Атмосфера”, «Спидола” и пр. Он собран из пластин Ш12, толщина пакета 25мм, первичная обмотка 550 витков провода ПЭЛ 0.23, вторичная – 2 х100 витков провода ПЭЛ 0.74. Трансформатор Тр2 собран на таком же сердечнике. Его первичная обмотка содержит 2 х110 витков провода ПЭЛ 0.74, — вторичная 2 х 19 витков провода ПЭЛ 0.8. Трансформатор Тр3 собран на сердечнике Ш-32, толщина пакета 40 мм; первичная обмотка содержит 2 х 36 витков провода ПЭЛ 0.84; вторичная обмотка 0-30 содержит 80 витков; 30-120 — 240 витков; 120-250 – 245 витков провода 0.8. Иногда в качестве Т3 мной использовался силовой трансформатор 220 х 12+12 В. При этом вторичная обмотка 12+12 В включалась как первичная, а первичная как выходная 0 – 127 — 220. Транзисторы Т4-Т7 и Т8, должны быть установлены на радиаторы. Реле Р1 типа РСМ3.

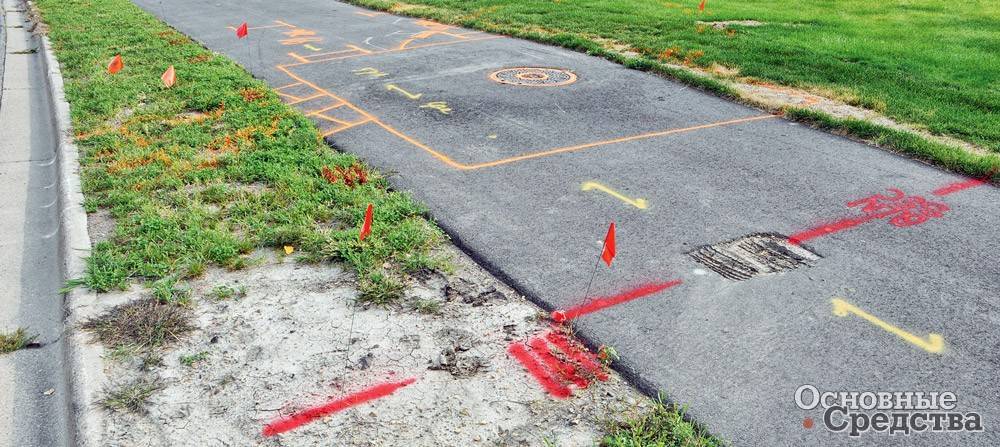

Вопрос 1. Каким образом можно обнаружить местоположения подземных коммуникаций?

С этой проблемой сталкиваются строительные организации, т.к. существующие карты подземных коммуникаций на участке застройки могут не соответствовать или быть неполными. Вследствие чего, при проведении земляных работ можно повредить имеющиеся коммуникации. Со схожей проблемой сталкиваются организации, занимающиеся прокладкой кабелей.

Решение 1. Для определения местоположения, подземная коммуникация должна быть источником магнитного поля. Силовые кабели и трубопроводы, оснащённые катодной защитой, являются источником сильного магнитного поля частоты 50Гц. Более того, они оказывают влияние на прочие коммуникации, которые из-за наводки, сами становятся источником магнитного поля частоты 50Гц. Трассоискатели (ТИ-05-3, ТДИ-05м3, ТДИ-МА) обладают функцией поиска на частоте 50Гц, а значит, могут быть использованы для решения этой проблемы.

Решение 2. Если работы ведутся на местности, значительно удалённой от источника поля 50Гц, то подземные коммуникации (например, бронированный оптический кабель) могут не определиться на частоте 50Гц. Тогда рекомендуется использовать собственный источник наводки – генератор с выносным индуктором (ИЗИ-6М) и произвести поиск коммуникаций на частотах работы генератора.

Правила эксплуатации

Технология ведения современного строительства предусматривает обязательное использование приборов для поиска кабелей. Игнорирование обследования территории строительства может нанести непоправимый ущерб не только имуществу строительной компании, но и причинить вред здоровью ее сотрудников. Несмотря на простоту приборов, пользоваться ими должны только специально обученные сотрудники, которые в своей работе должны строго придерживаться установленных норм и правил эксплуатации данной категории устройств

Перед началом эксплуатации прибора работники должны обратить внимание на следующие меры безопасности:

  • строгое соблюдение правил техники безопасности и охраны труда;
  • проведение максимально аккуратной транспортировки;
  • забивание в землю штыря от прибора в максимальной удаленности от ног;
  • подсоединение клещей только при выключенном генераторе.

Категорически запрещается проводить работы во время дождя и грозы, также нельзя касаться руками неизолированной проводки. Этапы проведения работ:

  • установка футляра в выбранном месте;
  • монтаж штыря заземления;
  • подключение всех кабелей;
  • установление переключатель диапазонов на 1;
  • подача напряжения питания на генератор;
  • включение режима генерации;
  • подключение поисковой антенны;
  • фиксация устройства на корпусе оператора.

Дальнейшая эксплуатация прибора осуществляется согласно стандартной инструкции, которую производитель прикладывает к своему товару

Особое внимание необходимо обратить на сервисное обслуживание прибора. Данная услуга является обязательной в случае обнаружения поломки, устранение которой можно доверять только специалистам. В процессе проведения ремонта допускается применение только оригинальных деталей

В процессе проведения ремонта допускается применение только оригинальных деталей.

В следующем видео вас ждет подробная инструкция по применению трассоискателя.

Сервисное обслуживание трассоискателей

Для любого потенциального покупателя
наличие сервисного обслуживания приобретаемого оборудования имеет очень
большое значение. Несмотря на тщательный контроль качества своей
продукции со стороны изготовителей, как и любое сложное техническое
устройство, трассоискатели иногда могут выходить из строя. Поскольку
целью приобретения промышленного оборудования является, в конечном
итоге, получение прибыли или сокращение расходов организации,
оборудование должно быть работоспособно. Фирмы-производители
осуществляют сервисные работы максимально качественно и оперативно,
чего, к сожалению, нельзя сказать о некоторых дилерах и дистрибьюторах.
Существуют свидетельства того, как в так называемых «дилерских сервисных
центрах» диагностика неисправностей проводилась неквалифицированным
персоналом, а ремонт осуществлялся с помощью подручных средств и
электронных компонентов неизвестного происхождения, приобретенных,
например, на радиорынке. Очень часто такие «умельцы»
даже не в состоянии предоставить заказчику дефектную ведомость с
описанием необходимых ремонтных работ и перечнем компонентов или
деталей, подлежащих замене.

Следует заметить, что только
использование оригинальных деталей, применяемых изготовителем, может
гарантировать дальнейшую нормальную работу оборудования, а процедура
калибровки трассоискателя после проведения ремонта абсолютно необходима
для обеспечения заявленных технических параметров и точностных
характеристик прибора
. В случае отсутствия калибровки,
поведение прибора после проведения сервисных работ может быть
непредсказуемым, а показания – неточными. Очевидно, что самое
качественное сервисное обслуживание может обеспечить только
производитель приборов, поэтому я имею договоренности со
всеми поставщиками трассоискателей на проведение ими гарантийного и
послегарантийного сервисного обслуживания. Для удобства заказчиков, я также планирую держать несколько трассоискателей в качестве
подменного фонда на время ремонта.

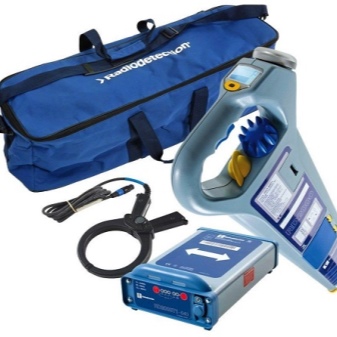

Электромагнитные трассоискатели (локаторы)

Это приборы для определения местонахождения и повреждений подземных токопроводящих инженерных коммуникаций (кабели электро- и телефонных линий, металлические и полимерные, армированные металлическим кордом или снабженные сигнальным проводом трубопроводы для жидкостей и газов, коробы и т. п.) в плане и по глубине залегания. Сегодня трассоискатели являются популярным оборудованием для обслуживания и мониторинга состояния подземных коммуникаций, используются для выявления незаконных врезок, мест закупорки труб, обнаружения под землей тросов и прочей арматуры. В зависимости от узкого назначения приборы могут иметь «говорящие названия»: кабелеискатели, течеискатели, люкоискатели, трассодефектоискатели и т. д.

Обучение и техническая поддержка

Качественное обучение играет большую
роль в реализации всех возможностей и преимуществ Вашего нового
трассоискателя, и даже самые опытные операторы должны получить
основательную подготовку по отдельным инструментам, которые они
покупают. Как уже было отмечено, даже самые опытные операторы в процессе
обучения всегда могут узнать что-то новое для себя и также поделиться
опытом, что всегда чрезвычайно полезно. Для менее опытных операторов или
новичков в локации, начальный учебный курс, рекомендованный
производителем оборудования, должен быть включен в стоимость
оборудования. Мои программы обучения рассчитаны на разный уровень
подготовки пользователей и одобрены производителями поставляемых
трассоискателей.

Как ведется поиск скрытых труб и обесточенных кабелей?

В отличие от случаев выявления нами проводов, находящихся под напряжением, поиск скрытых труб или отключенных кабельных трасс – задача более сложная. Для ее решения мы применяем другие методики. Выбор наиболее подходящего способа проведения исследований делается нами после анализа природных и техногенных условий обследуемой территории, а также уточнения у заказчика сведений о типе искомой линии, материала, из которого она изготовлена.

Внимание!

Конструкцией некоторых трубопроводных магистралей предусматривается прокладка вдоль них специальных сигнальных проводов, наличие которых позволяет нам отыскивать такие трубы с поверхности пассивным способом (так же, как мы ведем поиск кабеля в земле).

Георадарный поиск подземных коммуникаций и кабелей

Один из способов, которым мы можем вести поиск труб под землей – георадарный. Георадары, помимо того, что они эффективно используются в некоторых инженерно-геологических изысканиях, которыми также занимается наша компания, применяются нами и в целях картирования подземных коммуникационных трасс.

Важно!

Целесообразность применения георадарной методики определяется нами с учетом физических характеристик жидкостей или газообразных веществ, транспортируемых по обнаруживаемой линии, имеющейся у нас информации о геологическом строении грунтов земельного участка.

Трассопоисковые работы с активированием электрического тока

Метод, связанный с активированием электрического тока хорошо зарекомендовал себя при трассировании нами обесточенных проводов, труб, изготовленных из металлических материалов. Принцип этого метода – таков же, как при выявлении действующих сетей. Но только в данном случае электрический ток мы активируем самостоятельно. Для этого наши специалисты подсоединяют к выходящим на поверхность участкам кабельных или трубопроводных линий переносной электрогенератор.

Важно!

Проводя трассопоисковые работы этим методом, мы даем заказчикам гарантию электробезопасности их земельных участков на все время выполнения исследований. Применяемое нами электрооборудование сертифицировано и не представляет угрозы для людей, находящихся или работающих на обследуемой территории.

Поиск труб под землей путем внутреннего зондирования

Это наиболее сложный в исполнении способ трассопоиска, который используется нами, если возбудить ток в теле обнаруживаемого трубопровода не представляется возможным (например, поиск пластиковых труб под землей), а условия проведения изысканий не позволяют эффективно использовать георадар. Зондирование заключается в том, что нами, на специальном гибком проводе, запускается в трубу излучатель электромагнитных импульсов (зонд). Зонд медленно перемещается, а наш сотрудник, вооруженный локатором-трассоискателем, настроенным на частоту сигналов, испускаемых зондом, фиксирует его геодезические координаты. Такое зондирование, проводимое нами, заказчик может совместить с внутренней телевизионной инспекцией. При этом будут выявлены проблемные участки (свищи, деформации, коррозия, места засорения), что намного упростит организацию необходимого ремонта и обслуживания магистрали.

Внимание!

С помощью зондирования невозможно вести поиск кабеля в земле. В основном, мы применяем его для трубопроводов из полимерных материалов, асбоцемента, железобетона, керамики (веществ, не обладающих электропроводностью).

Виды повреждений кабельных линий и выбор метода их устранения

  • Обрыв одной или нескольких жил – импульсный метод будет наиболее подходящим для такого типа повреждений, потому сюда подойдёт практически любой трассоискатель. Направление силовых линий нужно определять по минимуму показаний, а не по максимуму, определяя перпендикулярное к линии коммутаций направление, тем самым значительно повысив точность поиска.
  • Межфазное короткое замыкание двух жил – контактный и акустический метод следуют выбирать в зависимости от типа коммуникации и предполагаемом типа разрыва. Частота устанавливается в зависимости от типа грунта, в котором находится кабель либо труба. При контактном методе направление линии определяется по схеме подключения и расстояниям от замеряемых точек. При акустическом методе по наиболее сильным звуковым воздействиям, перпендикулярным силовой линии.
  • Попадание воды в кабель или в кабельную муфту – в зависимости от количества воды и времени воздействия её на кабель. Если присутствуют большие пустоты, в местах сгибов и низких участков при отсутствии замыкания справится трассоискатель в пассивном режиме, для поиска затоплений с наличием замыкания нужен трассоискатель с рефлектометром либо запись измерений и ручной подсчёт с учётом сопротивлений на каждом из измеряемых участков.
  • Повреждение оболочки кабеля – акустический метод будет тут бесполезен, индукционный и контактный следует выбирать в зависимости от доступа к силовому кабелю, если доступ есть – контактный, доступа нет – индукционный с антенной.

Вы можете спокойно купить трассоискатель в Москве, а также в любом крупном городе, естественно, что в Москве выбрать будет проще, да и цена пониже, нежели в провинциальном поселении. Так как стоимость данных приборов весьма высока (может доходить до миллиона рублей за импульсный трассоискатель), сталкеры часто берут приборы в аренду либо покупают у радиолюбителей самодельные приборы, собранные по схемам из интернета. Новые приборы покупают строительные компании и предприятия, для которых необходима высокая точность определения местоположения кабеля достигаемая импульсными трассоискателями кабельных линий.

Акустический метод отлично справляется с поиском разрыва внутри бетонных стен. Была б ещё точность повыше и можно было бы купить такой трассоискатель.

Строитель Алексей

Контактный метод удобен в работе геологов, для поиска старых кабельных линий. Купить бы ещё парочку запасных.

Геолог-нефтяник Павел

Индукционный метод один из самых надёжных и точных методов определения кабельной линии. Это первое, что нужно купить новенькому сталкеру. Василий

Разновидности кабелеискателей

  • Георадары/радиолокаторы — это приборы, излучающие радиоимпульсы. Двигаясь на колесах по исследуемой зоне и обнаружив необходимый объект, они принимают отраженные сигналы и обрабатывают их, визуализируя полученную информацию на экране. Этот вид оборудования эффективен при поиске самых разных видов коммуникаций, независимо от того, из какого материала они сделаны. Однако он не подходит для работ в плотных грунтах с большим количеством камней и строительных отходов, т.к., сталкиваясь с ними, сигнал рассеивается.
  • Электромагнитные трассоискатели кабелей — прибор, предназначенный для поиска коммуникаций, излучающих электромагнитное поле. Обеспечивает высокую точность при поиске кабелей напряжением до 35 кВ, телекоммуникационных систем и металлических трубопроводов. Однако для того чтобы найти с помощью электромагнитного трассоискателя кабельных линий пластиковый трубопровод, последний должен быть укомплектован проводом-спутником.
  • Многофункциональные системы для поиска коммуникаций. С их помощью можно осуществлять поиск силовых и телекоммуникационных проводов, трубопроводов из металла и пластика.
  • Трассоискатели поврежденных коммуникаций. Помогают определить местоположение поврежденного участка системы, отправляя на провод импульсы постоянного тока.
  • ЛЭМ ScotchMark, определяющий предварительно оставленные возле коммуникаций в траншее электронные маркеры.

Трассоискатель кабельных линий своими руками

Трассоискатель можно изготовить и в домашних условиях. Простейший прибор включает в себя тональный RC-генератор сигнала, собираемый на транзисторах, фазоинвертор, управляющее реле, выходной трансформатор и блок питания, который должен обеспечивать стабильность подаваемого на прибор напряжения. Магнитная антенна с усилителем сигнала подключается на выходные телефоны.

Такой трассоискатель нуждается в предварительной наладке, для чего применяется обычный осциллограф. При заданной частоте (обычно не менее 1000 Гц) отстройка выполняется по уровню свечения лампочки.

При настройке приёмника вначале настраивают RC-контур на нужную частоту, для чего применяют обычный звуковой генератор.

При компоновке самодельного трассоискателя важно, чтобы щуп имел минимальную длину и сечение, не менее  2 мм, а расстояние от него до генератора не превышало 500 мм. Точность трассировки устанавливается по уровню выходного звукового сигнала

Бетон своими руками. Пропорции и советы экспертов

Резиновая киянка. Молоток с мягким характером

Как выбрать?

В связи с наличием широкого ассортимента данных приборов на современном рынке, у покупателей часто возникают сложности с их выбором. При покупке трассоискателя необходимо опираться на следующие факторы:

  • назначение устройства и его тип;
  • требуемые технические характеристики;
  • частота использования;
  • профессиональный уровень работника;
  • наличие близлежащих сервисных центров;
  • возможность устранения неполадок;
  • возможность пройти обучение и повысить квалификационный уровень специалистов.

Выбирая прибор необходимо учитывать следующие особенности различных моделей:

  • метод генерирования сигнала;
  • источник питания;
  • глубина действия;
  • уровень частоты;
  • наличие вспомогательных функций.

На выбор прибора оказывает влияние его принадлежность к классам:

  • 1 класс – ТПК-1, ВТР-V;
  • 2 класс – ИПК-2;
  • 3 класс – КИ-3.
