Маркировка и размерный ряд
Стандартный имбусовый ключ в виде шестигранника маркируется буквами HEX и нумеруется цифрами в зависимости от расстояния между гранями. Если говорить о метрической классификации, стандартные размеры прописаны в ISO 2936:2001. Они имеют такие размеры:
0,7; 0,9; 1,0; 1,25; 1,3; 1,5.
От двух до шести миллиметров с шагом в 0,5 мм.
От 7 до 22 мм с шагом в 1 мм.
24, 25, 27, 30, 36, 42 и 46 мм.
Одной из разновидностей имбусового ключа считается инструмент с маркировкой TORX. Он отличается от обычного тем, что углубление в головках винтов, и, соответственно, выступ инструмента имеет форму шестилучевой звезды.
Идеальное совпадение рабочей части приспособления и отверстия в головке болта обеспечивает равномерное распределение усилия зажатия. Именно поэтому применение имбусовых ключей должно производиться в строгом соответствии с размерами. Использование шестигранника 5,5 мм в отверстии головки на 6 мм может привести не только к разрушению граней головки, но и к травме.
Несмотря на то, что конструкция ключа очень проста, попытки работать с крепежом этого типа без надлежащего инструмента не приводят ни к чему хорошему. А поскольку набор имбусовых ключей, как правило, стоит не так уж дорого — смысла экономить на них не видно. Наборы могут включать от 5–6 до нескольких десятков штук.
Виды шестигранников
Если вы впервые сталкиваетесь с этим шестигранным помощником, то должны знать, что они разделяются на два вида:

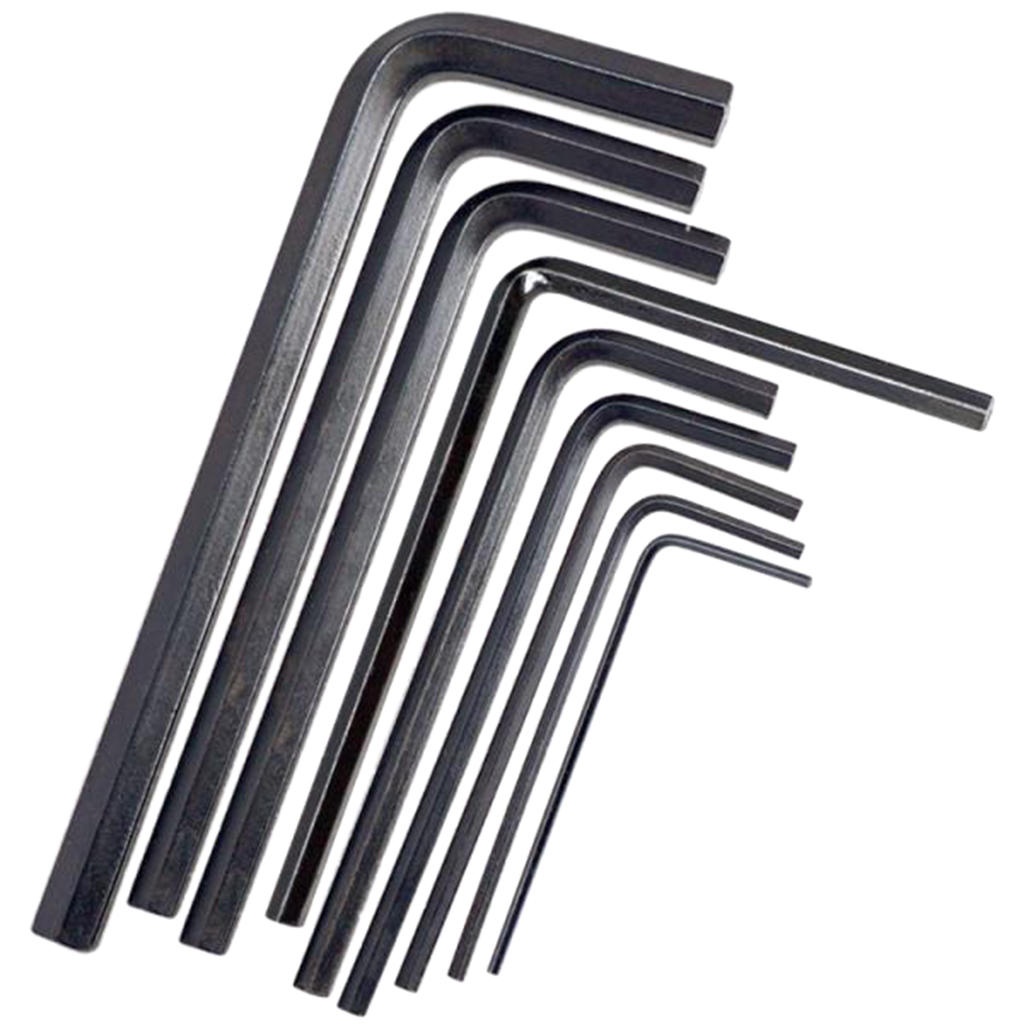

- оснащенные стандартным наконечником;

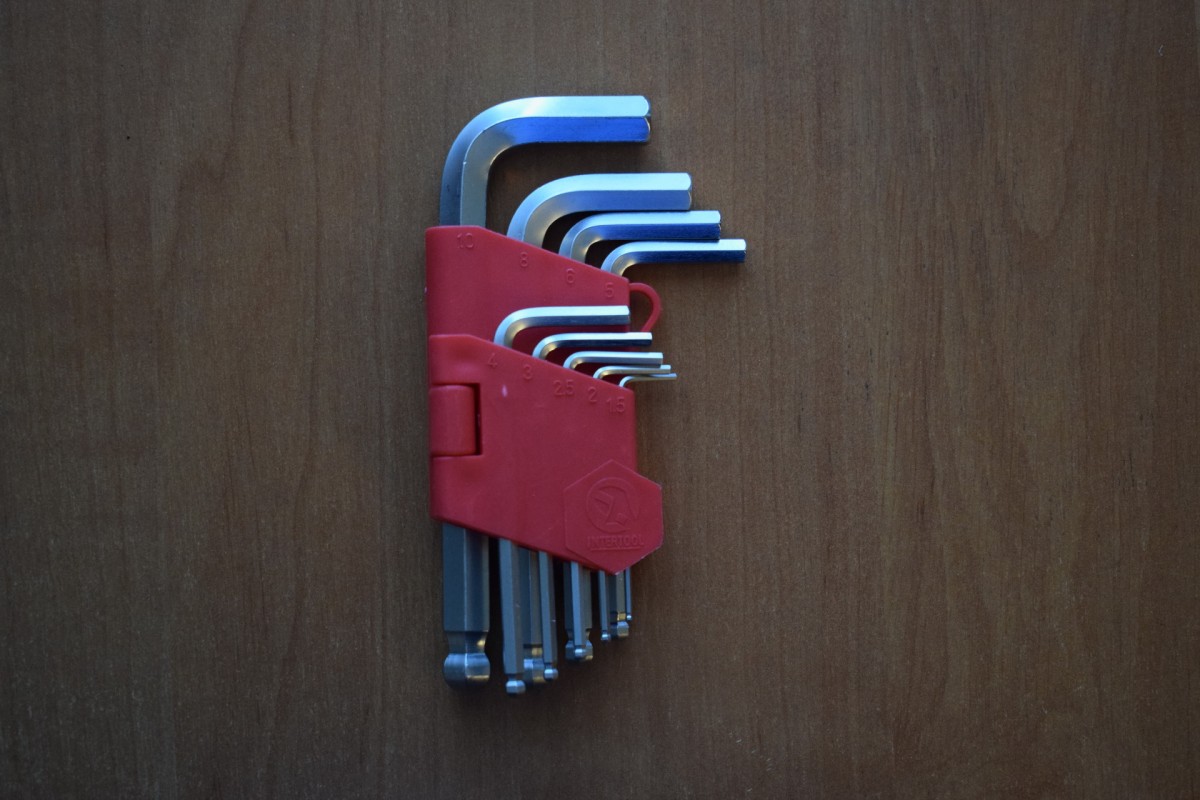

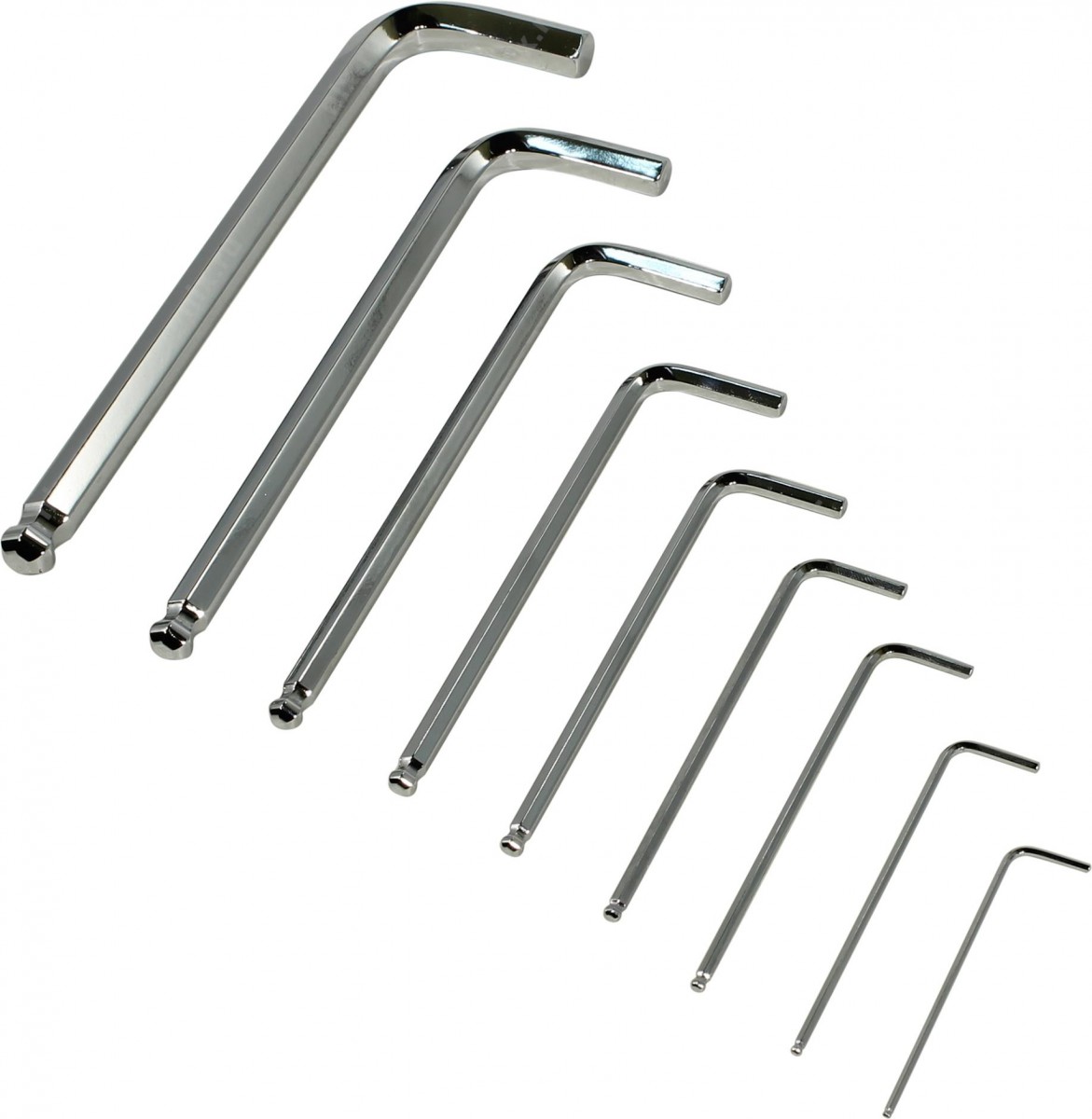

- оборудованные шаром с одного края инструмента.
Второй вид шестигранных ключей дает возможность производить работы с углом наклона почти в 30 градусов, а после полного прокручивания переставлять его не требуется, в результате чего сокращается время на производство крепежных работ.
Но обойтись одним единственным шестигранным ключом одного размера вы не сможете, поэтому хорошенько обдумайте этот вопрос и приобретите полноценный разноразмерный набор внутренних шестигранников. Это самый экономный и бюджетный вариант.
История создания имбусового ключа
Согласно различным источникам, не имеющим, однако, документального подтверждения, идея использования внутреннего многогранного отверстия в головках болтов появляется уже в 60-х годах XIX столетия. Но производство подобного крепежа в промышленных масштабах было невозможно из-за сложности реализации гранёного гнезда в головке. Реальные же воплощения этих идей появляются только в 1908 году в Канаде, где П.Л. Робертсоном был запатентован производственный метод изготовления винтов с четырёхгранным углублением.
В 1909–1910 гг. Уильям Г. Аллен запатентовал метод формирования головок винта вокруг шестигранника. С 1910 года существовали изданные рекламные объявления о «фиксирующем винте безопасности Аллена». Вряд ли Аллен был первым человеком, которому пришла идея внутреннего шестигранного отверстия в головке крепёжного элемента, однако его патент для метода производства и готовый продукт были, скорее всего, первыми. В дальнейшем применение шестигранного углубления в крепеже развивалось и применялось всё шире.
Описание

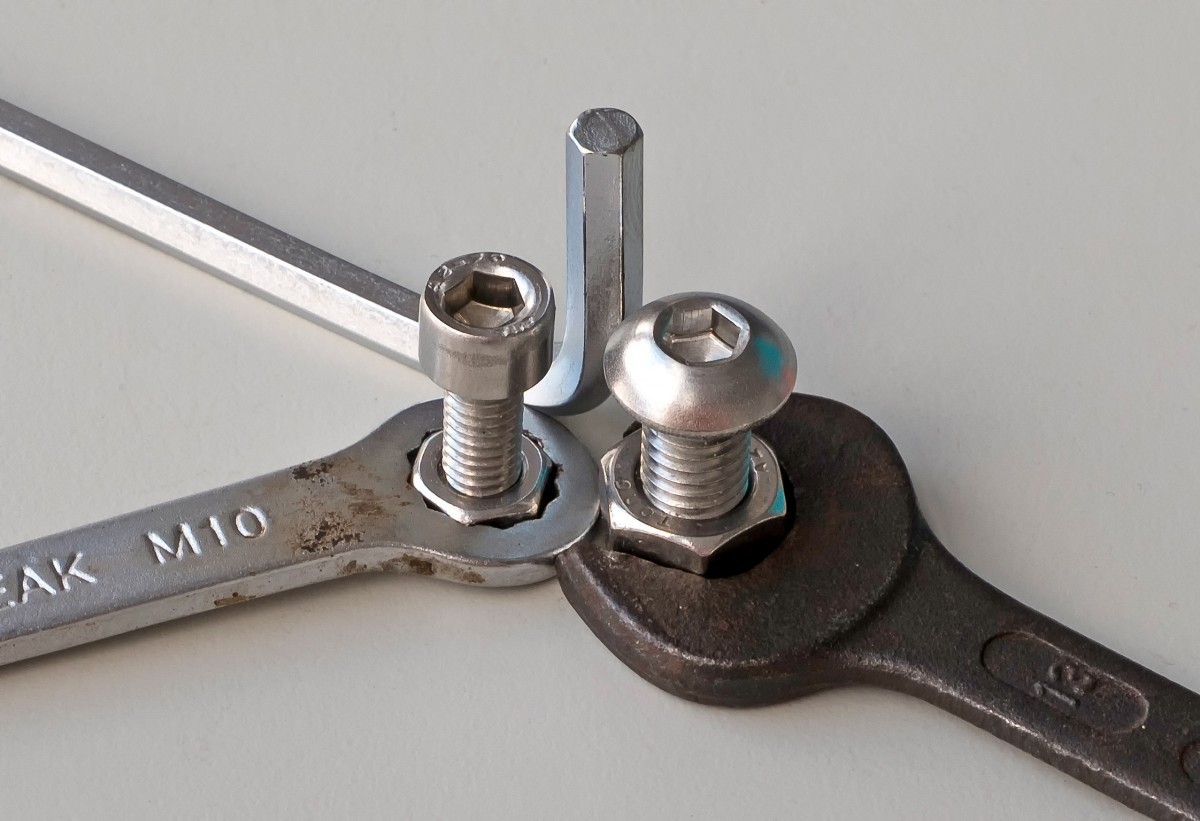

Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением. Для работы со шлицами данного вида используется шестигранный ключ
(имбусовый ключ) или же бита с соответствующим наконечником.
Номинальным размером шлица и ключа является расстояние между противоположными параллельными гранями шестигранника, которое выражается в миллиметрах (при этом, для ключа методику измерения и допуски см. ГОСТ 8560-78) или долях дюйма.
Шестигранный шлиц следует отличать от других похожих типов, например, в виде шестилучевой звезды (англ. TORX). Также различаются шестигранные ключи
иторцовые ключи с внутренним шестигранником (в виде шестигранной трубки). Последние предназначены для работы с гайками, и обычными винтами и болтами с шестигранной головкой.
История создания имбусового ключа
Согласно различным источникам, не имеющим, однако, документального подтверждения, идея использования внутреннего многогранного отверстия в головках болтов появляется уже в 60-х годах XIX столетия. Но производство подобного крепежа в промышленных масштабах было невозможно из-за сложности реализации гранёного гнезда в головке. Реальные же воплощения этих идей появляются только в 1908 году в Канаде, где П.Л. Робертсоном был запатентован производственный метод изготовления винтов с четырёхгранным углублением.
В 1909–1910 гг. Уильям Г. Аллен запатентовал метод формирования головок винта вокруг шестигранника. С 1910 года существовали изданные рекламные объявления о «фиксирующем винте безопасности Аллена». Вряд ли Аллен был первым человеком, которому пришла идея внутреннего шестигранного отверстия в головке крепёжного элемента, однако его патент для метода производства и готовый продукт были, скорее всего, первыми. В дальнейшем применение шестигранного углубления в крепеже развивалось и применялось всё шире.
Некоторые особенности
Рассмотрим несколько особенностей имбусового ключа, некоторые из которых можно однозначно определить, как преимущества:
- достоинства инструмента — простота, лёгкость, малый вес;
- поверхности соприкосновения болта с ключом изолированы от внешних вредных воздействий;
- количество поверхностей контакта между болтом и инструментом — шесть;
- имбусовый ключ может использоваться с безголовыми винтами;
- винт может вставляться в отверстие при помощи шестигранника;
- крутящий момент лимитирован толщиной инструмента и его длиной;
- может применяться для очень маленьких болтов и головок;
- имбусовый ключ очень дёшев, что даёт возможность включать его в комплект поставки продукции, требующей окончательной сборки пользователем;
- инструмент Г-образный (в англоязычных источниках называют L-образным);
- ключ исключительно ремонтопригоден — грани могут быть поправлены напильником или отрезается повреждённая часть, а остаток используется, как новый.
Назначение и применение
Целью использования этого инструмента является закручивание (откручивание) винтов, саморезов, конфирматов, имеющих шестигранное углубление. Ключ применяется во многих отраслях деятельности — в авторемонте, сборке мебели, в пластиковых окнах, велосипедах и мототехнике, в бытовой технике. Использование такого приспособления, как имбусовый ключ, ограничено лишь областью применения соответствующих винтов, а они сегодня применяются практически во всех отраслях деятельности человека.
Конструктивно инструмент представляет собой шестигранный пруток, изогнутый в виде буквы Г. Рабочим концом является, чаще всего, более короткая часть, хотя в труднодоступных местах болты откручивают или зажимают иногда и длинной стороной шестигранника. Также для работы в труднодоступных местах на длинном плече инструмента изготавливается шарообразный наконечник, что даёт возможность работать с расположенными под углом винтами.
При производстве имбусового ключа применяется инструментальная сталь, хромванадиевые и хроммолибденовые сплавы. Ключи исполняются не только в виде привычного Г-образного инструмента, но и с Т-образной рукояткой, в виде головок или бит для шуруповёртов. Разнообразие велико — общим является использование в головках винтов внутреннего шестигранного углубления.
Устройство и характеристики
Разводной ключ – универсальный инструмент, внешне напоминающий обыкновенный рожковый гаечный инструмент, однако, имеющий регулируемый размер зева.
Простейший вариант состоит из следующих элементов:
- Рукоять (корпус)
- Неподвижная губа — является продолжением рукояти (частью корпуса)
- Подвижная губа – регулируемая часть зева
- Червяк – специальный винт, посредством которого выполняется регулировка размера зева (Двигает губу в обеих направлениях)
Разводные модели, за счет своей универсальности, используются для работы практически с любыми болтами и гайками, включая нестандартные размеры крепежных элементов.
Зачастую используются при ремонте бытовой техники, монтаже и демонтаже сантехники.
Материал
Качественный разводной ключ изготавливается из прочного материала — высокоуглеродистой инструментальной стали, либо же из сплава хрома и ванадия.
В качестве устойчивого к коррозии и механическим повреждениям напыления, используют:
- Хромирование
- Никелирование
- Фосфатирование
Строительный инструмент изготавливается по конкретным стандартам.
Для разводных ключей это ISO 6787:2001 и его модифицированная отечественная версия – ГОСТ Р 54488-2011.
Размер и вес
Стандартный гаечный разводной инструмент изготавливаются в нескольких размерах, в зависимости от размера зева:
• КР 19 — для работы с гайками, диаметр которых не превышает 19мм.
Подходит для мелких работ.
• КР 30 — для работы с гайками, диаметр которых не превышает 30мм.
Отличный выбор для ремонта бытового оборудования и техники.
Часто используется в сантехнических работах.
• КР 46 — для работы с гайками, диаметр которых не превышает 46мм.
Используется, как правило, слесарями для ремонта крупногабаритных промышленных приборов.
Вес инструмента напрямую зависит от его размера, материала, из которого он изготовлен, покрытия рукояти.
Для максимального размера зева в 30мм при длине 250мм средний вес составляет порядка 0,5кг.
Варианты[ | ]
Существует версия ключей с отверстием, называемая антивандальной. Суть в том, что в центре отверстия крепежа есть штырек, препятствующий использованию обычных ключей. Подходящие ключи имеют соответствующее отверстие в центре, не изготавливаются в виде Г-образного ключа и реже продаются. Как правило, они выполнены в виде отвёртки-вставки для инструмента, работающего со вставками. Ключи TORX также имеют такой вариант.
Для работы под углом длинный конец Г-образного ключа может быть сделан в виде шара, который позволяет закручивать винты под углом к оси резьбы. Этот вид ключей был придуман Bondhus Corporation в 1964 году. Обычно этим концом винт только завинчивают, а затягивают уже коротким концом, потому что, во-первых, шаровое соединение слабее, а, во-вторых, длинный конец имеет больший рычаг.
Подбор дюймовых гаечных ключей
Размер дюймового гаечного ключа выражен в дюймах и обозначает не ширину зева ключа, а диаметр резьбы дюймового крепежа, для работы с которым он предназначен. Шестигранный рабочий профиль дюймовых болтов и гаек отличается по размеру от профиля метрического стандарта на доли миллиметров. Поэтому метрические гаечные ключи либо будут неплотно прилегать к граням дюймового крепежа, либо вообще не налезут. Для работы с ним нужны дюймовые ключи и торцевые головки.
Таблица 2. Резьба UNC/UNF и размер гайки под ключ.
| Диаметр резьбы (размер ключа), дюйм | Размер гайки под ключ, дюйм | Размер гайки под ключ, мм |
| 1/4 | 7/16 | 11.11 |
| 5/16 | 1/2 | 12.7 |
| 3/8 | 9/16 | 14.29 |
| 7/16 | 5/8 | 15.88 |
| 1/2 | 3/4 | 19.05 |
| 9/16 | 13/16 | 20.63 |
| 5/8 | 15/16 | 23.81 |
| 3/4 | 1 1/8 | 28.58 |
| 7/8 | 1 5/16 | 33.34 |
| 1 | 1 1/2 | 38.10 |
| 1 1/8 | 1 11/16 | 42.86 |
| 1 1/4 | 1 7/8 | 47.63 |
| 1 3/8 | 2 1/16 | 52.39 |
| 1 1/2 | 2 1/4 | 53.15 |
| 1 3/4 | 2 5/8 | 66.68 |
| 2 | 3 | 76.20 |
| 2 1/4 | 3 3/8 | 85.73 |
| 2 1/2 | 3 3/4 | 95.25 |
| 2 3/4 | 4 1/8 | 104.76 |
| 3 | 4 1/2 | 114.30 |
Разводной и торцевой ключ
Несмотря на удобство применения разводного гаечного ключа в быту, автомобилисты предпочитают его избегать. Причиной тому является крупная и неудобная головка, которая в ходе перемещения создает не особо слабый люфт. Из-за этого сглаживаются углы гаек и изнашивается механизм подвижной губки.
А вот торцевой вариант со сменными головками более удобен. Эти конструкции изготавливают в виде двух шестигранников на концах, в форме буквы Г. Размеры могут быть одинаковыми, потому что задача состоит в откручивании тугой гайки без учета большого крутящего момента. Если же у гайки удобное расположение, то пользуйтесь концом с большим оборотом.
Торцевые элементы выпускаются с выемкой в 12 граней. Иногда в одном изделии комбинируются шестигранные и двенадцатигранные выемки. Есть разновидности в форме буквы Т или крестовом исполнении, а также со сменными головками, значительно облегчающими работу механика и уменьшающими размер набора.
В заключение стоит сказать, что рожковый гаечный ключ может быть изготовлен в разных модификациях. Каждая из них применяется в определенных случаях. Так как чаще всего работать с гайками приходится в ремонтных автомастерских, то лучше всего применять торцевые варианты. Они гораздо удобнее и имеют в своем наборе сменные блоки. Кроме того, можно подобрать и крестовые модификации, позволяющие выкрутить даже самую старую и заржавевшую гайку. В иных случаях можно воспользоваться кольцевыми изделиями, обладающими практичным вариантом изготовления и удобным использованием в любых пространствах. Внимательно выбирайте ключи для технических работ!
Варианты
Существует версия ключей с отверстием, называемая антивандальной. Суть в том, что в центре отверстия крепежа есть штырек, препятствующий использованию обычных ключей. Подходящие ключи имеют соответствующее отверстие в центре, не изготавливаются в виде Г-образного ключа и реже продаются. Как правило, они выполнены в виде отвёртки-вставки для инструмента, работающего со вставками. Ключи TORX также имеют такой вариант.
Для работы под углом длинный конец Г-образного ключа может быть сделан в виде шара, который позволяет закручивать винты под углом к оси резьбы. Этот вид ключей был придуман Bondhus Corporation в 1964 году. Обычно этим концом винт только завинчивают, а затягивают уже коротким концом, потому что, во-первых, шаровое соединение слабее, а, во-вторых, длинный конец имеет больший рычаг.
Особенности выбора ключей
Любой магазин по продаже инструментов предложит вам на выбор несколько наборов шестигранных, отличающихся содержанием, производителями, ценой и качеством. Чтобы не ошибиться в выборе, нужно владеть необходимой первоначальной информацией о них.
Набор из 12 шестигранников или сменных головок шестигранников для отвертки подойдет для заядлых автомобилистов и профессиональных сборщиков мебели, а для бытового использования вам вполне будет достаточно комплекта из 5-6 ключей.
При покупке ключей обратите внимание, что сечение может быть разным, в виде шестигранника или звезды, поэтому вы должны знать точно, какие именно ключи нужны вам. Лучше заранее приобретите два вида, иначе в самый ответственный момент нужного инструмента может не оказаться под рукой.
С вопросом о производителях, пожалуй, всё предельно ясно. Наборы шестигранников от известных брендов стоят гораздо дороже, но зато вы получаете инструмент отличного качества на долгие годы.
Более дешевый вариант – покупка китайских аналогов. Многие скажут, что сейчас большинство товаров сделано в Китае, почему бы и ключи не приобрести этого производителя. Однако, часто за дешевой ценой скрывается невысокое качество, а значит работа ваша может быть неполноценной.
Кроме того, вы можете испортить и детали крепления, в результате чего вам придется приобрести и новый комплект шестигранников разных размеров и крепеж.
Как правильно выбрать шестигранник
Если выбрать хороший набор шестигранников, можно обеспечить себя подходящими инструментами на все случаи жизни: начиная с ремонта автомобиля и заканчивая сбором мебели дома.
1. Для профессионального частого использования следует выбирать набор, состоящий не менее, чем из 12 видов шестигранников.
Это удобно и позволит сэкономить время на покупки.
В быту достаточно 3-5 инструментов.
Приобрести их можно по отдельности, исходя из личных потребностей, или маленьким набором по сниженной цене.
2. Наиболее прочными считаются шестигранники, выполненные из специальной инструментальной стали или хромванадия.
Они прослужат на протяжении долгих лет и не деформируются.
3. Не экономьте на выборе производителя.
Дешевые китайские инструменты с легкостью портят технику и мебель с которыми используются и ломаются сами.
Техническое определение инструмента
Какое определение можно дать гаечному ключу? Это инструмент, который используется для рассоединения или соединения резьбового крепления при помощи скручивания или же откручивания гаек, болтов, а также прочих всевозможных деталей. В общем, гаечные ключи можно разделить на две группы:
- охватывающие;
- охватываемые.
Стандартно, размер отверстия (зёва) прописан в определённых правилами параметрами и измеряется в долях дюйма, так называемые дюймовые ключи, или же в миллиметрах (метрические ключи).
Расхожие фразы «ключ на 14» или «ключ на 11» и им подобные, описывающие размеры гаечных ключей, означают, что размер отверстия у этого ключа равен 14 или 11 миллиметрам соответственно.
Как выбрать рожковый ключ?
Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним. Материалом производства современных гаечных изделий является специальная инструментальная сталь, она состоит из сплава ванадия и хрома.
Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия. Этому инструментупод силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом. Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.
Во время покупки также нужно не забывать о длинной ручке, которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются. Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.
Существует еще один вариант, как отремонтировать раздавшийся или изношенный зев.С помощью наваривания металлического слоя можно откорректировать объем зева используя абразивный инструмент. Когда открытый зев составляет больше 25 мм, то данный вариант восстановления изделия будет самым эффективным. Время эксплуатации рожковых изделий может колебаться от года до пяти. Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.
Маркировка и размеры
Ключи и отвертки измеряются по расстоянию между параллельными гранями. Современная маркировка метрических ключей содержит только размер ключа в миллиметрах. Иногда на ключи наносится маркировка с буквой «М», например М4 или М6.
Стандартные метрические размеры определены в ISO 2936:2001 «Assembly tools for screws and nuts—Hexagon socket screw keys» (также известном как DIN 911), и, будучи измеренными в миллиметрах, являются следующими значениями:
- 0,7; 0,9; 1,0; 1,25; 1,3 и 1,5
- от 2 до 6 с приращением в 0,5 мм
- от 7 до 22 с приращением в 1 мм
- 24, 25, 27, 30, 32, 36, 42 и 46 мм.
Помимо метрических, используются также и дюймовые размеры ключей, которые определены в стандарте ANSI/ASME B18.3-1998 «Socket Cap, Shoulder, and Set Screws (Inch Series)». Хороший пример — мотоциклы Harley Davidson традиционно изготавливаются только в дюймовой системе мер, как в отношении используемых резьбовых соединений, так и в отношении размеров ключей.
Дюймовый ключи могут иметь маркировку SW с размером шлица в долях дюйма. Стандартом определены размеры без ограничения на появление новых. В таблице приведены распространённые размеры, жирным выделены те, которые определены стандартом.
| Размер в долях дюйма | 1/20 | 1/16 4/64 | 5/64 | 3/32 6/64 | 7/64 | 1/8 8/64 | 9/64 | 5/32 10/64 | 3/16 12/64 | 7/32 14/64 | 1/4 16/64 | 5/16 20/64 | 3/8 24/64 | 7/16 28/64 | 1/2 32/64 | 5/8 40/64 | 3/4 |
| Математический перевод долей дюйма в мм | 1,27 | 1,5875 | 1,984375 | 2,38125 | 2,778125 | 3,175 | 3,571875 | 3,96875 | 4,7625 | 5,55625 | 6,35 | 7,9375 | 9,525 | 11,1125 | 12,7 | 15,875 | 19,05 |
Необходимо уточнить, что использование метрических ключей в дюймовом крепеже и наоборот ведёт к разрушению шлица или инструмента, кстати как и использование неверного размера ключа (ключ должен плотно входить в отверстие на крепеже). Исключением являются только размеры 5/32 и 5/16 для метрических ключей 4 мм и 8 мм соответственно — они практически точно подходят, поэтому считаются предпочтительными для использования в продукции, например требующей самостоятельной сборки, ввиду того, что найти дюймовый ключ в России или ряде стран Европы можно только в специализированных магазинах.
Разводной ключ — 120 фото и советы по подбору оптимальной модели
В настоящее время инструменты представлены в большом количестве, некая доля из которых занимается помогающими раскрутить или закрутить гайки и болтики. В сантехнической сфере всё большую популярность и распространение занимает гаечный разводной ключ. Он заменяет большое количество других инструментов этой направленности.
Определяемся с моделью разводных ключей
Многие люди, желающие купить инструмент, интересуются вопросом, какой разводной ключ лучше. Размер — один из параметров выбора необходимого инструментария для проведения сантехнических работ. Возможность откручивания и закручивания гаек и болтов заключается в величине ключа, который бывает маленьким, средним и большим.
Самым маленьким по размеру является разводной ключ с маркировкой КР-19. Отличительной особенностью данной модели является регулировка диапазона движения губок в стороны, состоящий в промежутке от 0 до 19 мм.
Подобным инструментом можно с лёгкостью открутить небольшие гайки, имеющие размер до 19 мм. Удобство, лёгкость при работе отличают подобное приспособление.
Для выполнения работы с крупногабаритными размерами оптимальна модель, имеющая индекс КС-46. Но в сравнении с двумя первыми модификациями устройства эта модель используется лишь иногда.
Обычно гаечный разводной ключ имеет и другое название – рожковый. Такое название дано устройству, так как концы инструмента похожи на рожки.
Прибор покупается по различным ценам. Они имеют зависимость от параметрических данных и особенности изготовления.
Разводной ключ с трещоткой снабжён разметкой в виде цифровой шкалы, находящейся на корпусе. Она помогает устройству моментально определиться, та или иная гайка какой губкой может быть закручена. В обязательном порядке отличительной особенностью подобного устройства является наличие небольшого припуска.
Если выбирается ключ 30-миллиметровой величины, то губки раздвигаются ещё на 2 мм. Поэтому откручивание и закручивание гаек 32-миллиметрового размера возможно с помощью ключа модели КР-30.
Цена и качество моделей разводных ключей
Выбор модели начинают многие мастера с того, кто является производителем того или иного приспособления. В зависимости от производителя модели отличаются качеством, ценой и гарантией на него.
Отечественные производители Intertool и Mastertool имеют наибольшую известность среди мастеров. Они обладают отличным качеством при экономически выгодной цене.
Сейчас все разводные ключи можно купить по различным ценовым категориям:
Наиболее оптимально и выгодно приобретать разводные ключи в наборе. Цена приспособления отличается экономической выгодой. Помимо прочего, необходимо мастеру выбрать тот ключ, какой необходим в данной конкретной ситуации, чтобы открутить или закрутить гайки любых размеров.
Стоит особое внимание уделять тому, есть ли ржавчина на инструментах. Она негативно влияет на функциональность устройства
При использовании таких приборов нельзя подгонять ключ под гайку, необходимого размера, поэтому затруднительно откручивать элементы расшатанными губками.
Трудно открутить гайки, имеющие разный размер, при отсутствии прорезиненных ручек
Стоит при приобретении инструментария уделять внимание функциональности, внешней привлекательности разводных ключей, качеству и цены
Определение номера ключа по диаметру резьбы крепежа
Размер «под ключ» у шестигранного болта или гайки – это расстояние между двумя параллельно лежащими гранями. Быстро и точно узнать его, не прибегая к линейке или штангенциркулю, можно по диаметру резьбовой части, которая указана в технической информации к крепежной детали. Дело в том, что каждому стандартному диаметру резьбы соответствует определенный размер рабочего профиля крепежа – основной (нормальный), уменьшенный и увеличенный. Болты с уменьшенным и увеличенным размером головки встречаются гораздо реже.
По таблице можно легко определить, какой размер гаечного ключа подойдет для того или иного болта от М1 до М110.
Таблица 1. Размеры под ключ для метрических болтов и гаек.
| Диаметр резьбы, М | Размер под ключ | ||
| основной S , мм | уменьшенный S , мм | увеличенный S , мм | |
| М1 | 3.2 | — | — |
| М1.2 | 3.2 | — | — |
| М1.4 | 3.2 | — | — |
| М1.6 | 3.2 | — | — |
| М2 | 4 | — | — |
| М2.5 | 5 | — | — |
| М3 | 5.5 | — | — |
| М4 | 7 | — | — |
| М5 | 8 | — | — |
| М6 | 10 | — | — |
| М7 | 11 | — | — |
| М8 | 13 | 12 | — |
| М10 | 17 (16) | 14 | — |
| М12 | 19 (18) | 17 | 21 (22) |
| М14 | 22 (21) | 19 | 24 |
| М16 | 24 | 22 | 27 |
| М18 | 27 | 24 | 30 |
| М20 | 30 | 27 | 32 (34) |
| М22 | 32 (34) | 30 | 36 |
| М24 | 36 | 32 | 41 |
| М27 | 41 | 36 | 46 |
| М30 | 46 | 41 | 50 |
| М33 | 50 | — | 55 |
| М36 | 55 | 50 | 60 |
| М39 | 60 | 55 | 65 |
| М42 | 65 | 60 | 70 |
| М48 | 75 | — | 75 |
| М52 | 80 | — | 80 |
| М56 | 85 | — | — |
| М60 | 90 | — | — |
| М64 | 95 | — | — |
| М68 | 100 | — | — |
| М72 | 105 | — | — |
| М76 | 110 | — | — |
| М80 | 115 | — | — |
| М85 | 120 | — | — |
| М90 | 130 | — | — |
| М95 | 135 | — | — |
| М100 | 145 | — | — |
| М105 | 150 | — | — |
| М110 | 155 | — | — |
Некоторые современные стандарты ISO устанавливают другие размеры шестигранных головок, в таблице они прописаны в скобках.
Размеры зева гаечных ключей определены в стандарте ГОСТ 6424-73. При правильном подборе зазор между рабочими губками инструмента и гранями крепежа не превышает 0.1 – 0.3 мм.
Накидные ключи
У этих ключей рабочая часть имеет форму кольца с гранями на внутренней стороне. Его конструкция более надежна чем у рожковых ключей, так как деталь охватывается по всей поверхности (то есть как минимум в шести местах), что практически исключает деформацию углов. Накидные ключи существуют с двумя типами внутреннего профиля – с 6-и гранным профилем и 12-и гранным профилем. Профилем с 12-ю гранями работать в ограниченном пространстве удобней, так как ему достаточно поворота на 30 градусов, к ключу с 6-и гранным профилем необходимо 60 градусов поворота.
Чистый двор и дом — мойка высокого давления!
Более распространенны ключи с наклонной головкой, когда рабочая часть находится под небольшим углом к рукоятке. Накидные ключи выпускаются разного размера, как и рожковые ключи.
Правила использования
Открутить что-либо шестигранником дело простое. Главное знать некоторые правила и нюансы, которые могут быть полезны. Помните, что нужно соблюдать некоторые меры собственной безопасности, например, при создании дополнительных усилий в виде ударов по шестиграннику.
Правила следующие:
- выберите соответствующий шестигранник по размеру и подходящему виду;
- закрепите шестигранник на поверхности детали так, чтобы крепёж был надёжным;
- оказывайте постепенную нагрузку на инструмент, чтобы коэффициент полезного действия был максимальным.
Данные правила отлично подходят как для изделий с внутренним крепежом, так и для изделий с наружными болтами.
Варианты
Существует версия ключей с отверстием, называемая антивандальной. Суть в том, что в центре отверстия крепежа есть штырек, препятствующий использованию обычных ключей. Подходящие ключи имеют соответствующее отверстие в центре, не изготавливаются в виде Г-образного ключа и реже продаются. Как правило, они выполнены в виде отвёртки-вставки для инструмента, работающего со вставками. Ключи TORX также имеют такой вариант.
Для работы под углом длинный конец Г-образного ключа может быть сделан в виде шара, который позволяет закручивать винты под углом к оси резьбы. Этот вид ключей был придуман Bondhus Corporation в 1964 году. Обычно этим концом винт только завинчивают, а затягивают уже коротким концом, потому что, во-первых, шаровое соединение слабее, а, во-вторых, длинный конец имеет больший рычаг.
Основные требования к инструментам
Для качественного приспособления существует ряд требований:
поверхность инструментов гладкая, с антикоррозионной обработкой, на ней не бывает трещин и изломов; параллельные губки без перекосов;
- рабочий профиль без сколов, наклёпа, и прочих механических повреждений;
- у комбинированных и накидных ключей равномерные величины колец и строго центральное расположение отверстий;
- имеющийся тумблер вращения прочно закрепляется в храповике;
- все маркировки наносятся и читаются.
Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.
Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.
Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.
Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).
В зависимости от системы исчисления принадлежности подразделяют на две категории:
- Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
- Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.
