Разводной ключ. Размеры по номерам

Разводной/газовый/трубный/шведка

Речь пойдет об этом ключе.

Почему у него так много названий? Могу предположить, это потому, что ключ такого типа много где применяется. Трубный ключ — сантехники, газовый — газовщики…

Ключи такого типа бывают с прямыми губами (ка на фото выше) и с не очень прямыми:

«Гайки» удобнее крутить конечно же ключом с прямыми губами. Но вот когда речь идет о трубах, с «кривыми» губами, ключ получше будет. Потому как гораздо меньший риск что труба замнется и если такой ключ из хорошего металла, то он не будет проскальзывать на трубе. За то гайки крутить им уже неудобно. Если с прямыми губами он держится хорошо, то этот ключ, как минимум оставит след (зазубрины) на «гайке», что во многих случаях недопустимо (в плане эстетики).

Так какой же ключ купить? Если деньги есть, то я бы рекомендовал вам 3 штуки. Один с кривыми губами, среднего размера. Таким ключом очень удобно не только трубы держать или закручивать, но и что-то зацепить и оторвать. Например крепление старой батареи, от стены:

И два ключа с прямыми губами, как на первом снимке один из них небольшого размера (1 дюйм), а второй побольше на дюйм с четвертью. Таким разводным ключом, кроме гаек, очень удобно крутить лерку, в процессе нарезки резьбы. Иногда просто держатель для лерки не влазит, и приходится применять такой способ:


Теперь о ценах. Какая разница между дешевым ключом и ключом подороже.

Вот вам три снимка для сравнения:

Если смотреть с лева на право и по порядку, то самые хреновые ключи, это первый и второй. Первый говно-метал, второй не до конца сводится. Видно на снимке номер «1» Первый ключ, купленный за недорого, «поплыл» в первый же день работы. В то время как второй, а он в 3 раза дороже, выдержал «испытание» с большим запасом. Если внимательно посмотреть на снимок под цифрой «1» и «2», то вы уведите разницу между первым и вторым ключом, они оба сведены до упора. Хотя новые, они отличались только цветом и ценой.

Самый красный ключ (четвертый) на снимке, тоже немого кривоват. Но это не по тому, что он из плохого материала сделан. Он тоже не дешевый. А погнулся он, в процессе «русской» эксплуатации. На него неоднократно приходилось одевать метровую трубу-рычаг… И он выдерживает.

И все же, ключ из прочного металла, держится до последнего. И если на ключ приложили гораздо большее усилие чем он может выдержать, то он просто лопнет/сломается. На примере (фото ниже), это продемонстрировано. Откололся край «щупальцы/губы»

Когда ключ сделан из такого материала, то зубы/шлицы, остаются довольно долго острыми. Что позволяет удержать трубу и не дать ей проворачиваться. Ключ как бы впивается этими зубцами в металл трубы.

И напоследок… На ключе такого типа, в отличие от разводного, который мы рассмотрели раньше, сэкономить не удастся. Экономия закончится тем, что его придется утилизировать, а продавцу что-то предъявить, будет не легко, но можно.

Разводной ключ — 120 фото и советы по подбору оптимальной модели

В настоящее время инструменты представлены в большом количестве, некая доля из которых занимается помогающими раскрутить или закрутить гайки и болтики. В сантехнической сфере всё большую популярность и распространение занимает гаечный разводной ключ. Он заменяет большое количество других инструментов этой направленности.

Определяемся с моделью разводных ключей

Многие люди, желающие купить инструмент, интересуются вопросом, какой разводной ключ лучше. Размер — один из параметров выбора необходимого инструментария для проведения сантехнических работ. Возможность откручивания и закручивания гаек и болтов заключается в величине ключа, который бывает маленьким, средним и большим.

Самым маленьким по размеру является разводной ключ с маркировкой КР-19. Отличительной особенностью данной модели является регулировка диапазона движения губок в стороны, состоящий в промежутке от 0 до 19 мм.

Подобным инструментом можно с лёгкостью открутить небольшие гайки, имеющие размер до 19 мм. Удобство, лёгкость при работе отличают подобное приспособление.

Для выполнения работы с крупногабаритными размерами оптимальна модель, имеющая индекс КС-46. Но в сравнении с двумя первыми модификациями устройства эта модель используется лишь иногда.

Обычно гаечный разводной ключ имеет и другое название – рожковый. Такое название дано устройству, так как концы инструмента похожи на рожки.

Прибор покупается по различным ценам. Они имеют зависимость от параметрических данных и особенности изготовления.

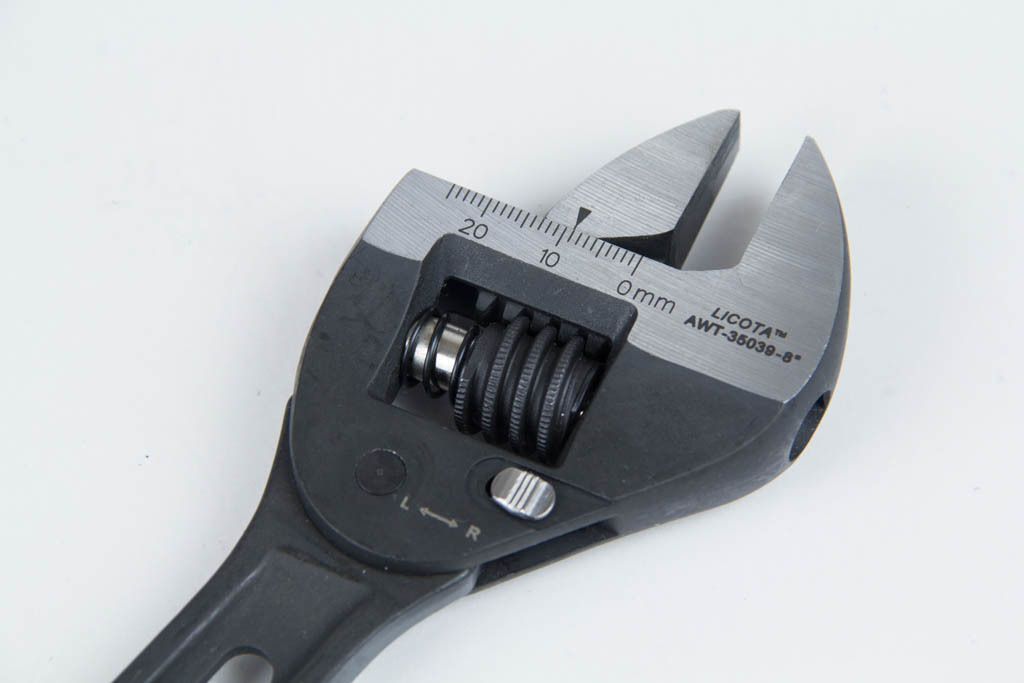

Разводной ключ с трещоткой снабжён разметкой в виде цифровой шкалы, находящейся на корпусе. Она помогает устройству моментально определиться, та или иная гайка какой губкой может быть закручена. В обязательном порядке отличительной особенностью подобного устройства является наличие небольшого припуска.

Если выбирается ключ 30-миллиметровой величины, то губки раздвигаются ещё на 2 мм. Поэтому откручивание и закручивание гаек 32-миллиметрового размера возможно с помощью ключа модели КР-30.

Цена и качество моделей разводных ключей

Выбор модели начинают многие мастера с того, кто является производителем того или иного приспособления. В зависимости от производителя модели отличаются качеством, ценой и гарантией на него.

Отечественные производители Intertool и Mastertool имеют наибольшую известность среди мастеров. Они обладают отличным качеством при экономически выгодной цене.

Сейчас все разводные ключи можно купить по различным ценовым категориям:

Наиболее оптимально и выгодно приобретать разводные ключи в наборе. Цена приспособления отличается экономической выгодой. Помимо прочего, необходимо мастеру выбрать тот ключ, какой необходим в данной конкретной ситуации, чтобы открутить или закрутить гайки любых размеров.

Стоит особое внимание уделять тому, есть ли ржавчина на инструментах. Она негативно влияет на функциональность устройства

При использовании таких приборов нельзя подгонять ключ под гайку, необходимого размера, поэтому затруднительно откручивать элементы расшатанными губками.

Трудно открутить гайки, имеющие разный размер, при отсутствии прорезиненных ручек

Стоит при приобретении инструментария уделять внимание функциональности, внешней привлекательности разводных ключей, качеству и цены

Правила выбора

Как удачно выбрать рожковый ключ, чтобы не ошибиться? Широкий ассортимент модельного ряда ключей ясно дает понять, что для «каждого сверчка имеется своя скрипка», т.е. для выполнения любой задачи существует свой вид инструмента.

Прежде всего, нужно знать цель применения и уровень сложности поставленного задания. Для производства гаечных ключей используется высококачественная инструментальная сталь, содержащая ванадий и хром.

Чтобы одним махом решить множество задач и, главное, не размышлять, какой ключ подойдет, можно приобрести универсальную модель, совмещающую несколько инструментов. Такому мастеру подвластны любые размеры и модификации гаек. Его мощные зубцы не дают скользить по гладким поверхностям, являясь значительным достоинством инструмента.

Существующие электрические ключи работают благодаря энергетическому заряду аккумуляторов и батареек. В этом случае, мастер сам решает, какой инструмент ему больше по душе.

Приобретая инструмент, не забудьте про размер рукоятки, так как длинная будет сокращать амплитуду движения при повороте. Укороченная одна губка способствует увеличению радиуса действия ключа и накидыванию головки сбоку гайки.

Как вариант, можно использовать еще один способ ремонта зева с помощью наваривания слоя металла, который откорректирует размер зева абразивным инструментом. При размере зева 25 мм этот способ произведет нужный эффект.

Срок эксплуатации ключей может составлять от одного года до пяти лет. Самым долговечным считается ключ кольцевой, соответствующий требованиям ГОСТ 2906. Он достаточно прочный, но со временем подвержен износу. Кроме этого имеет ограничения в эксплуатации: его применяют только для гаек.

Соотношение цены и качества

Эти два главных параметра более всего волнуют конечного потребителя любого товара. Касательно разводных ключей, можно с определенностью утверждать, что если инструмент предполагается использовать не более пары раз в год, да и то для стандартных бытовых нужд, ориентироваться на дорогие западные бренды нет никакой нужды.

Нормальные бюджетные варианты для вышеуказанных целей обойдутся потенциальному покупателю в 100 – 300 рублей, но они не будут оснащены дополнительными опциями, такими как, например, прорезиненная рукоять или защитное покрытие корпуса. Самым оптимальным бытовым вариантом считаются модели в пределах от 500 до 1000 рублей – вот они уже могут обладать дополнительными модификациями, да и качество их будет на уровне мировых брендов.

Самые дорогие модели стоят от 1500 рублей и выше. Они изготовлены из сверхпрочных сплавов, с ними поставляются дополнительные комплектующие, такие, как линейка, масляный уровень, добавочные крепления, сменные губы. Однако, профессионалы-сантехники предпочитают иметь дома сразу большой и универсальный комплект всего инструментария.

Преимущества и недостатки инструмента

Качественный и хорошо продуманный инструмент всегда будет только приветствоваться, как начинающими работниками, так и многоопытными мастерами! В этом плане газовый ключ выделяется целым перечнем различных преимуществ:

  • Губки оснащаются специальными зубьями, которые позволяют удобно «хвататься» даже за гладкую поверхность трубы, значительно упрощая работы и фиксацию элемента;
  • Инструмент позволяет удерживать трубу и зафиксировать резьбу без необходимости делать специальные грани на поверхности;
  • При грамотно подобранном номере ключа для прочной фиксации трубы не потребуются большие физические усилия;
  • Возможность вести ремонтные работы в неудобных и труднодоступных местах;
  • Применение качественных материалов при производстве гарантирует долгую эксплуатацию и повышенную надежность (у фирменных инструментов);
  • Ремонтопригодность, простая конструкция.

Главным минусом трубного ключа можно отметить то, что при работе с ним всегда существует риск поломки и смятия трубы. Хотя здесь стоит сказать, что подобное становится возможным лишь при сильном воздействии на регулировочную гайку, в результате чего сжимающая сила становится больше заложенных прочностных характеристик детали, будь то труба или муфта. Кроме этого, поломка возможна и из-за неправильно подобранного размера самого инструмента!

Как выбрать разводной ключ?

Приобретая изделие, нужно учесть некоторые критерии:

  1. Качество сплава . Информация указывается на ручке. Хорошее изделие изготавливается из углеродистого металла покрытого хромом.
  2. Толщина губок . Разводной ключ с тонкими губками используется для мелких деталей.
  3. Способ покрытия рукоятки . Хороший вариант – наличие прорезиненной поверхности. Такой инструмент не будет скользить, а рукоятка получит дополнительную электроизоляцию.
  4. Надежность подвижного механизма . Чем лучше материал и его обработка, тем дольше не возникнет проблем с заклиниванием.
  5. Стоимость должна быть средней. Слишком низкая цена может указывать на плохое качество изделия, а высокая может не оправдать затрат.

Маркировка разводного ключа

Приобретая набор разводных ключей или инструменты по отдельности, нужно знать, что обозначают цифры на ручке:

  • К19 – подходит для гаек до 19-ти мм;
  • КР30 – инструмент применяют чаще в ремонте разного оборудования;
  • КР46 – для осуществления сантехнических работ.

Разводной ключ: размеры и номера

По большому счёту, разводной ключ-это тот же самый гаечный ключ, только с маленькой доработкой в виде червячной передачи, которая двигает нижнюю губку этого инструмента. У вас, наверное, в голове промелькнула мысль, так почему это устройство не заменит рожковые ключи? Дело в том, что его универсальность и есть один огромный минус.

Имеющиеся люфт между губками разводного ключа, очень сильно, ограничивает крутящий момент. Говоря простым языком проще отвернуть или сильнее завернуть соединение можно только рожковым ключом, то есть, там, где губки неподвижны. Что касается сплавов, из которых сделан инструмент, то чаще всего применяется высокоуглеродистая сталь с добавлением хрома и ванадия. Также, для улучшения качества металла ключ может иметь никелированное, хромированное или фосфатированное напыление.

Если говорить об истории создания ключа, то пальму первенства присваивают себе целых три нации: англичане, французы и шведы. Конечно, эти споры будут бесконечны, как и бесконечна тяга людей к славе. Но давайте остановимся на каждом претенденте отдельно, а вердикт вынесите сами.

Англичане выдвигают на пост изобретателей разводного ключа двух инженеров: Ричарда Клиберна и Эдвина Баддинга. Последний, кстати, изобрёл газонокосилку. Первый вариант ключа представлял собой массивный и грозный инструмент, нижняя губка которого двигалась с помощью нарезного болта, расположенного на рукоятке. Работать с ним в труднодоступных местах было не очень удобно, а из-за своей массивности, его часто использовали как молоток.

Что касается французов, то они убеждены в том что их соотечественник мисье Ле Руа-Трибо был создателем первого раздвижного ключа. Патент был зафиксирован в 1837 году, что раньше англичан на шесть лет. Впервые англичане представили и зарегистрировали своё изобретение в 1843 году. Да, кстати, вот так выглядел первый раздвижной ключ.

Но большинство знатоков уверяют, что отцом разводного ключа является шведский механик Юхан Петтер Юханссон. Владелец собственной мастерской по обслуживанию и ремонту сельскохозяйственной техники, выезжая на каждый вызов, ему приходилось брать не один десяток гаечных ключей. В итоге, такое положение вещей ему надоело и он доработал гаечный ключ до разводного. Сам, он называл своё изобретение «железной рукой». Позже, он доработает своё изобретение и свет увидит газовый ключ, наверное, самый нужный инструмент для профессионального сантехника. Только в 1891 году стокгольмская компания Bacho начала масштабное производство этих полезных инструментов. Размеры по номерам

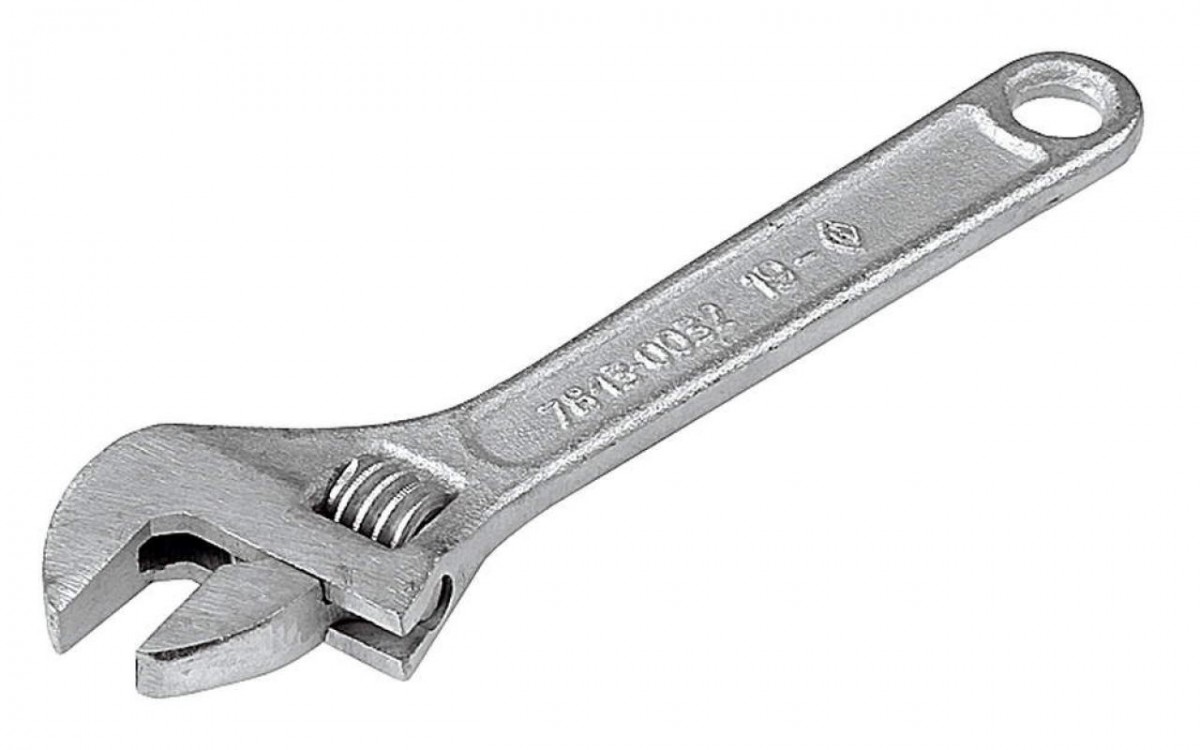

  • КР-19. Маркировка означает что развести нижнюю губку можно только на 19 мм, это и будет самый максимальный размер откручиваемого болта. Такой ключ имеет небольшой размер и очень удобен в работе.
  • КР-30. Разводной ключ среднего размера. Диапазон регулировки нижней губки от 0 до 30 мм. Является золотой серединой, справляется с большинством бытовых обязанностей, часто применяется в сантехнических работах.
  • КР-46. Рабочий диапазон инструмента от 0 до 46 мм. Ключик с таким номером относится к специальным видам и, скорее всего, вы не увидите его в наборе домашнего мастера. В основном его применяют на производстве для обслуживания станков и механизмов.

При работе, нужно учитывать, что разводные ключи имеют припуск в 2-3 мм, и губки разводного ключа могут захватить ещё пару миллиметров. Например, ключом КР-30, можно будет свободно открутить тридцать второй болт.

Как выбрать разводной ключ

Главным и основным показателем во все времена была стоимость, и разводной ключ не является исключением. Хороший ключ КР-19 обойдётся вам, примерно, в 160-180 грн; КР-30 стоит около 300, а КР-46 примерно 600, и это средние цены, без учёта профессионального инструмента.

На сегодняшний день, хорошими производителями считаются: Matrix, Stanley и Truper, среди отечественных хочется отметить: Intertool и Mastertool. Помните, что при выборе следует отдать предпочтение наборам разводных ключей, чтобы быть готовым к любым ситуациям.

При работе, очень важно чтобы инструмент хорошо лежал в руке и не выскальзывал, с этой целью рукоять покрывают слоем ПВХ или резины, а если вы работаете с электрикой то в продаже можно найти диэликтрические разводные ключи, которые смогут защитить вас от удара током. Цена на них, конечно, выше, но безопасность работы должна стоять на первом месте

Что касается прочности, то всегда выбирайте разводные ключи, сделанные из высокоуглеродистой стали с хромовыми и ванадиевыми сплавами в составе. По поводу напыления, можно сказать что большой роли в прочности инструмента оно не играет.

1) Болт, гайка, шайба по действительным размерам

Согласно варианту, задан болт с резьбой М18 с крупным шагом резьбы ( это 2,5 мм для диаметра 18 мм, на обозначении шаг не указывается, указывается только мелкий шаг) длина болта 80 мм, исполнение 2 по ГОСТ 7796-70, находим этот ГОСТ в поисковике и открываем.

ГОСТ 7796-70 “Болты с шестигранной уменьшенной головкой класса точности В”

В нем мы найдем все необходимые размеры, по ним и будем вычерчивать вычерчивать болт в двух проекциях.

Над болтом пишем условное обозначение Болт 2 М18-6g x 80.58, что означает болт исполнения 2 с метрической резьбой М18 с крупным шагом, длиной 80 мм, с полем допуска 6g и классом прочности 5.8 без покрытия.

Поле допуска, устанавливающее величину зазоров между резьбой на стержне (болта, винта, шпильки) и в отверстии (гайки), выбирают по ГОСТ 16093-81. Установлены следующие поля допусков:

для резьбы на стержне — 4h, 6h, 6g, 6e, 6d, 8h, 8g;

для резьбы в отверстии — 4Н5Н, 5Н6Н, 6Н, 6G и 7Н, 7G

От поля допусков 4h до поля 8g для стержней и от поля допусков 4Н до 7G для отверстий зазоры увеличиваются, т. е. резьба изготовляется все с меньшей точностью. Студенты могут ограничиться этими сведениями, не обращаясь к указанному стандарту.

Класс прочности для болтов, винтов, шпилек выбирают из ряда 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 6.9; 8.8 по ГОСТ 1759—86,

а для гаек — из ряда 4, 5, 6, 8 и т.д..

При указании класса прочности в обозначении резьбового изделия точки между цифрами не ставят, т. е. пишут 36 вместо 3.6; 46 вместо 4.6 и т. д.

Желательно, чтобы студент уяснил физическую сущность этих чисел, прочитав указанный стандарт, но основное, что надо запомнить, это то, что чем больше число, тем прочнее материал.

На учебных чертежах, выполняемых по курсу инженерной графики, допускается условно принимать, что болты, винты, шпильки изготовлены из углеродистой стали класса прочности 5.8 (в обозначении пишется 58), а гайки — из той же стали класса прочности 5, что резьба выполнена с полем допуска 6g (бывший класс точности 2) для болтов, винтов и шпилек и 6Н для гайки и что они не подвергались защитным (антикоррозионным) или декоративным покрытиям.

ГОСТ 15521-70 «Гайки шестигранные с уменьшенным размером «под ключ». класса точности В.»

Открываем ГОСТ и смотрим необходимые размеры, вычерчиваем гайку с резьбой М18 исполнения 2.

Гайка исполнения 2 отличается от гайки исполнения 1 тем, что у нее фаска сделана не с обеих, а с одной стороны.

Условное обозначение гайки исполнеия 2 с диаметром резьбы d=18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:

Гайка 2М18-6Н.5 ГОСТ 15521-70

Что нужно знать о разводном ключе

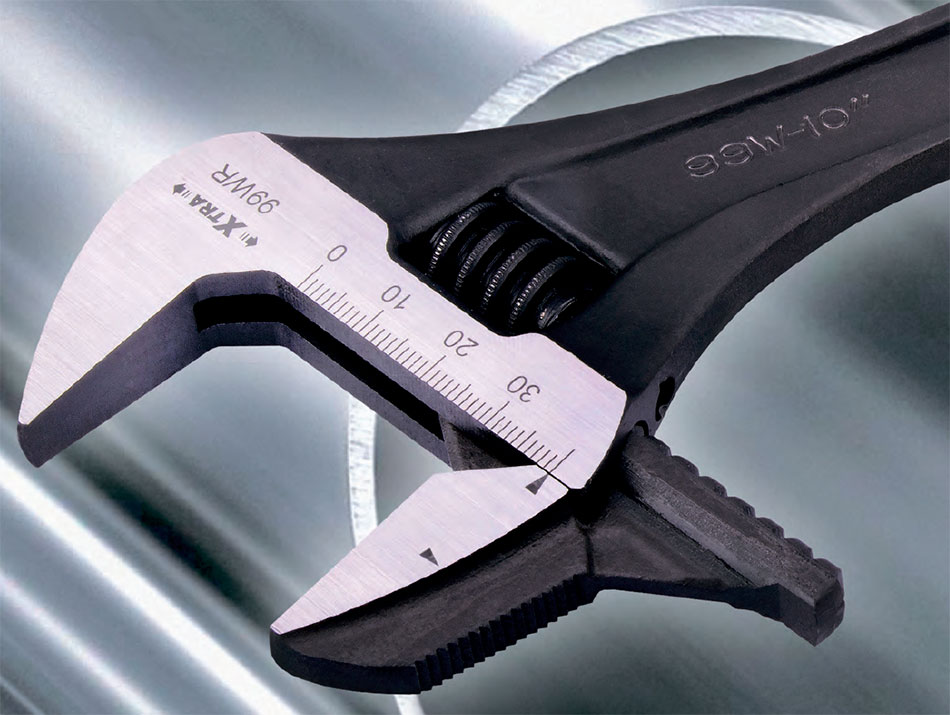

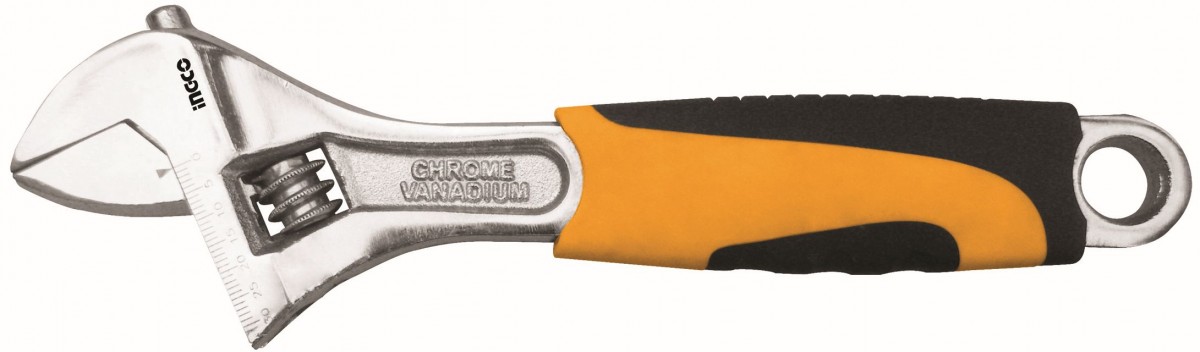

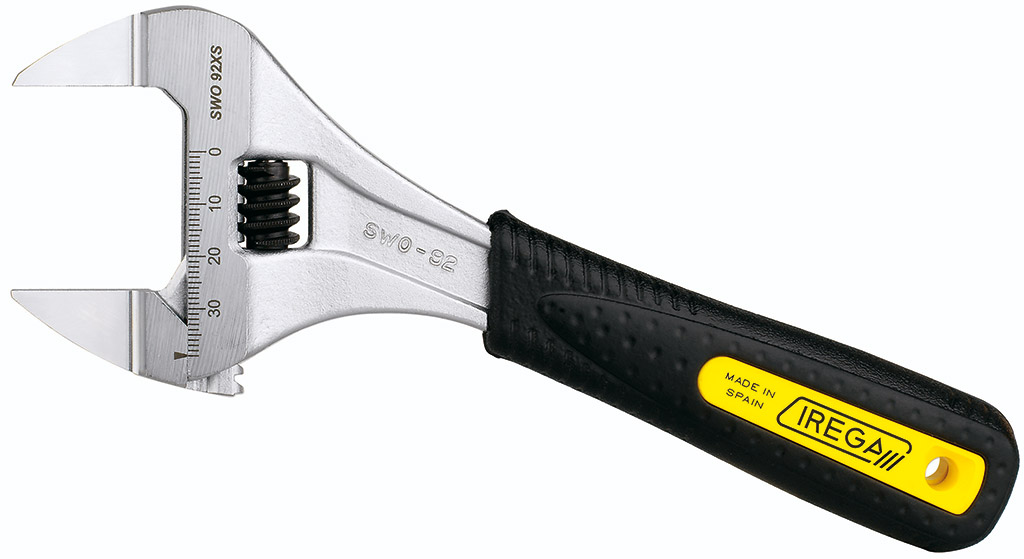

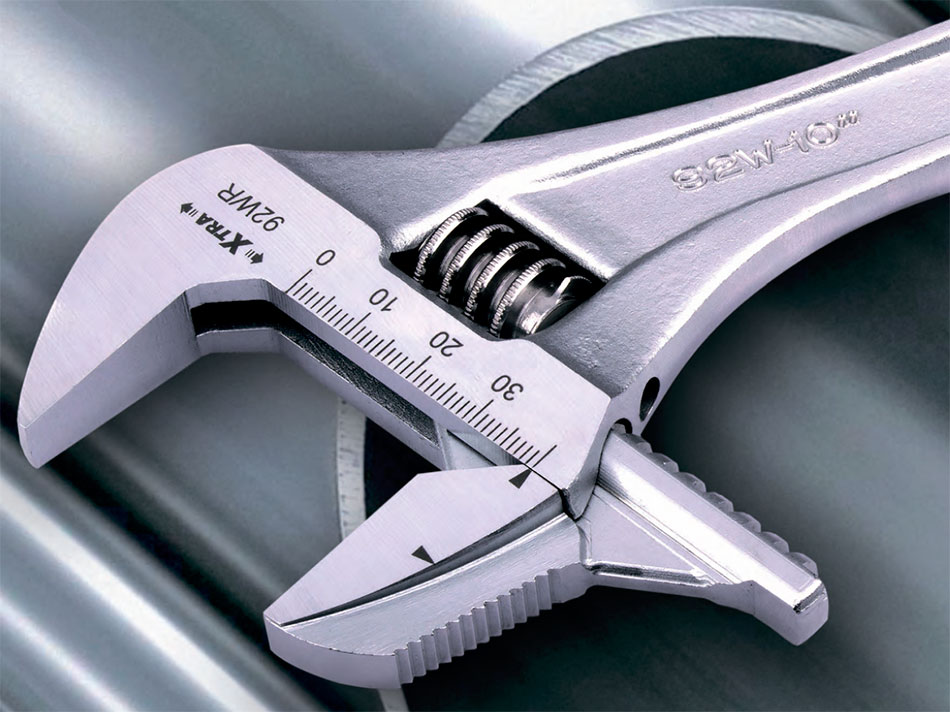

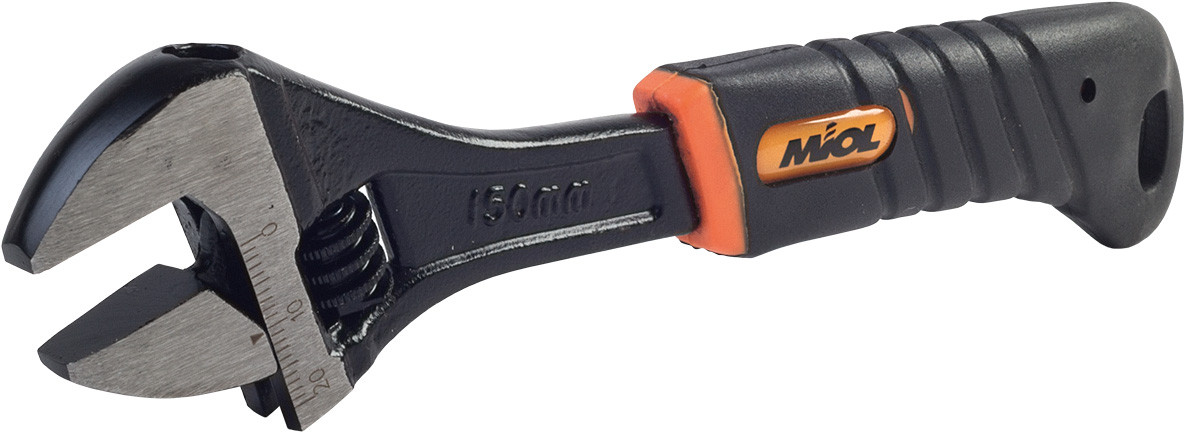

Классический разводной ключ под граненые гайки может иметь специальную разметку.

Она позволят заранее подогнать размер зева под диаметр шляпки.

Еще одна функция – измерение размера крепежа, подобно штангенциркулю.

Помимо работы в обычных условиях, разводной инструмент может иметь специальное диэлектрическое покрытие ручки.

Он подходит для работы с электроприборами под напряжением, не превышающим 1кВ.

По аналогии с диэлектрическими отвертками, на ручке должна присутствовать соответствующая маркировка.

Максимальный размер зева разводного инструмента, как правило, имеет запас 2 – 3мм.

Это значит — если ключ рассчитан на работу с гайками размером до 30мм, под диаметр 32мм он тоже подойдет.

Виды газовых ключей

За многолетнюю историю было создано множество вариаций этого инструмента. Многие ученые и техники вносили свой вклад в его модификацию и усовершенствование. На рынке строительных инструментов остались только лучшие виды, например, шведский или американский газовый ключ. На данный момент используют следующие вариации инструмента:

  • с самозахватом;
  • рычажный;
  • трубный или газовый разводной ключ;
  • цепной или большой газовый ключ;
  • шунтовой.

Если говорить о России, то наибольшим спросом в стране пользуются рычажная разновидность разводного ключа. В странах Америки и Европы больший спрос получил инструмент трубного типа. В Белоруссии и Португалии с одинаковой частотой покупают оба вида газовых ключей. Остальные модели считаются узко профессиональными и используются только специалистами.

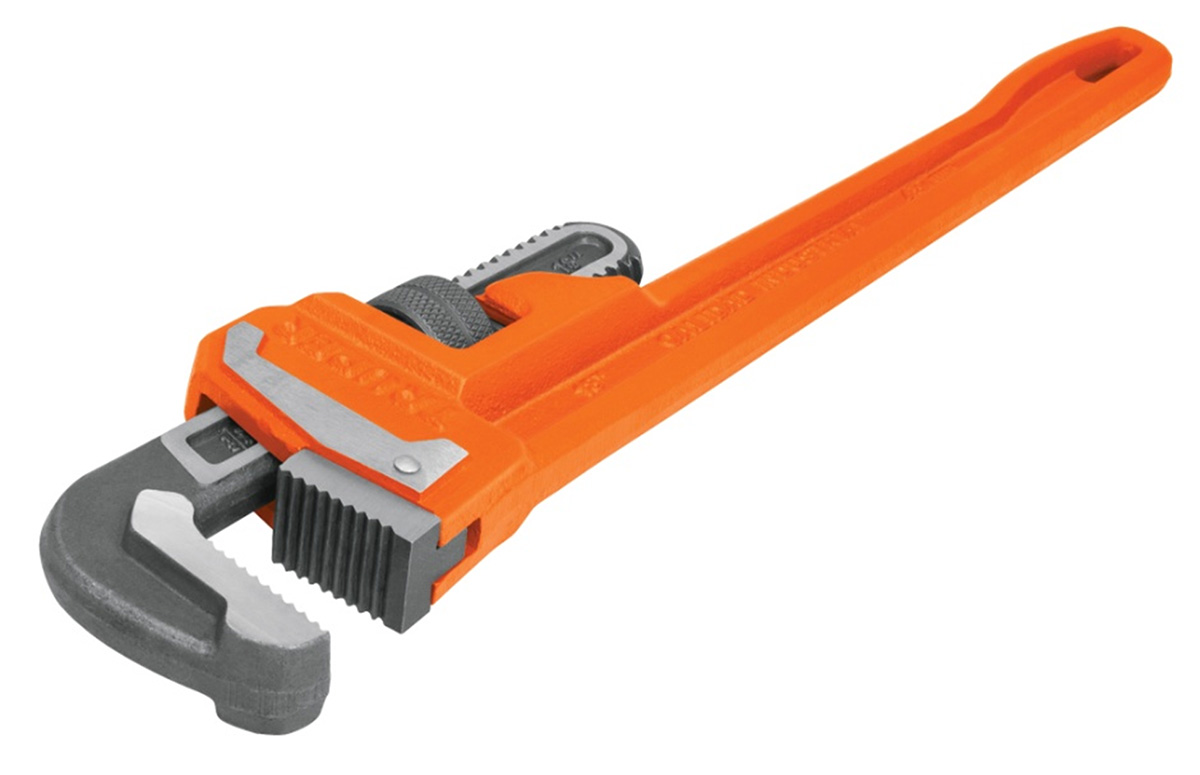

Трубный ключ рычажный

По внешнему виду инструмент представляет собой скрепленные рычаги. Один из них пребывает в неподвижном положении, а второй – регулирует обхват губок. По другому инструмент именуют – шведский ключ. Основное его отличие – наличие сменных губок, которые можно располагать под разными углами. Таким устройством можно работать с трубами разного диаметра. При этом срок его эксплуатации будет долгим.

При работе с трубный рычажным ключом не требуется особых физических усилий. Этот фактор тоже отличает вид от других. Стоимость рычажного изделия колеблется в средних ценовых пределах. Если цена на рычажный газовый ключ низкая, то это значит, что его изготавливали из некачественных материалов. Прослужить долго такой инструмент не сможет. Лучше покупать только изделия от проверенных фирм-производителей.

Газовый цепной ключ

Этот вид один из самых простых по конструкции. Состоит модель из зажимного механизма и рукояти. Первый представлен щетками, прикрепленными болтами к ручке. Основной элемент конструкции – металлическая монолитная ручка с порожком на конце. Она предотвращает прокручивание инструмента при работе с трубами разного диаметра. Другим важным элементом газового ключа рассматриваемого типа является цепь. Она обхватывает трубу по всему диаметру и удерживает ее под определенным напряжением.

Газовый цепной ключ – это один из самых простых инструментов для работы с трубами. Основные принципы его эксплуатации:

  1. Цепь инструмента накидывается на трубу и затягивается.
  2. Губки ключа должны упираться в обрабатываемый материал.
  3. Физическими усилиями нажимают на конец рукояти и поворачивают в нужном направлении.
  4. Максимальный зажим трубы обеспечивают зубчатые торцы,а в роли фиксирующего элемента выступает цепь.

Трубные щипцы

По-другому изделие называют клещами. Еще одно наименование – ключ разводной сантехнический газовый. Он относится к группе универсальных изделий: может использоваться и в быту, и при выполнении профессиональных работ. Конструкция ключа состоит из двух основных частей – рукоятки и рабочей зоны. Между ними можно менять угол наклона, в зависимости от специфики работ. Например, стандартными клещами вытаскивают гвоздь или извлекают непригодный крепеж.

Клещи, как узкопрофессиональный инструмент, используют и как гвоздодер, и как отвертку. Дополнительные элементы, необходимые для профессиональных работ, располагаются на обратной стороне держателей. Сантехнический газовый ключ, как правило, имеет зубчатую выемку для обеспечения удобного захвата. Его отдельные части скреплены шарнирным соединением, поэтому контролировать угол наклона губок очень удобно.

Универсальный трубный ключ

Приспособление заменяет множество других инструментов, необходимых для отворачивания и заворачивания гаек. Это лучший газовый ключ для работы с соединительными элементами различных размеров. Величина его захвата варьируется от 9 до 36 мм, поэтому он может заменяет и большой, и маленький газовый ключ. С помощью универсального инструмента можно одинаково качественно откручивать болты с многогранными, круглыми и квадратными головками.

Разводной ключ. Размеры по номерам

Категория: Инструмент | Опубликовано: 8-12-2017, 18:50

Каждый уважающий себя мастер в своей коллекции инструментов, помимо нескольких десятков обычных гаечных ключей, имеет разводной ключ.

Бывают ситуации когда под рукой не оказывается подходящего размера ключа или нужно открутить не совсем стандартное соединение, именно в этот момент к нам на помощь приходит наш универсальный разводной ключ.

Сегодня, мы с вами узнаем какие бывают размеры и номера разводных ключей, затронем историю создания и немного поговорим о правильном выборе.

Особенности конструкции и история создания

По большому счёту, разводной ключ-это тот же самый гаечный ключ, только с маленькой доработкой в виде червячной передачи, которая двигает нижнюю губку этого инструмента.

У вас, наверное, в голове промелькнула мысль, так почему это устройство не заменит рожковые ключи? Дело в том что его универсальность и есть один огромный минус. Имеющиеся люфт между губками разводного ключа, очень сильно, ограничивает крутящий момент.

Говоря простым языком проще отвернуть или сильнее завернуть соединение можно только рожковым ключом, тоесть, там где губки неподвижны. Что касается сплавов из которых сделан инструмент, то чаще всего применяется высокоуглеродистая сталь с добавлением хрома и ванадия.

Если говорить об истории создания ключа, то пальму первенства присваивают себе целых три нации: англичане, французы и шведы. Конечно, эти споры будут бесконечны, как и бесконечна тяга людей к славе. Но давайте остановимся на каждом претенденте отдельно, а вердикт вынесите сами.

Англичане выдвигают на пост изобретателей разводного ключа двух инженеров: Ричарда Клиберна и Эдвина Баддинга. Последний, кстати, изобрёл газонокосилку.

Первый вариант ключа представлял собой массивный и грозный инструмент, нижняя губка которого двигалась с помощью нарезного болта, расположенного на рукоятке.

Что касается французов, то они убеждены в том что их соотечественник мисье Ле Руа-Трибо был создателем первого раздвижного ключа. Патент был зафиксирован в 1837 году, что раньше англичан на шесть лет. Впервые англичане представили и зарегистрировали своё изобретение в 1843 году. Да, кстати, вот так выглядел первый раздвижной ключ.

Но большинство знатоков уверяют, что отцом разводного ключа является шведский механик Юхан Петтер Юханссон. Владелец собственной мастерской по обслуживанию и ремонту сельскохозяйственной техники, выезжая на каждый вызов, ему приходилось брать не один десяток гаечных ключей.

Только в 1891 году стокгольмская компания Bacho начала масштабное производство этих полезных инструментов.

Размеры по номерам

  • КР-19 . Маркировка означает что развести нижнюю губку можно только на 19 мм, это и будет самый максимальный размер откручиваемого болта. Такой ключ имеет небольшой размер и очень удобен в работе.
  • КР-30 . Разводной ключ среднего размера. Диапазон регулировки нижней губки от 0 до 30 мм. Является золотой серединой, справляется с большинством бытовых обязанностей, часто применяется в сантехнических работах.
  • КР-46 . Рабочий диапазон инструмента от 0 до 46 мм. Ключик с таким номером относится к специальным видам и, скорее всего, вы не увидите его в наборе домашнего мастера. В основном его применяют на производстве для обслуживания станков и механизмов.

При работе нужно учитывать, что разводные ключи имеют припуск в 2-3 мм, и губки разводного ключа могут захватить ещё пару миллиметров. Например, ключом КР-30, можно будет свободно открутить тридцать второй болт.

Советы по выбору

Главным и основным показателем во все времена была стоимость, и разводной ключ не является исключением. Хороший ключ КР-19 обойдётся вам в 400 рублей, КР-30 стоит около 700 рублей, а КР-46 примерно 1500 рублей, и это средние цены, без учёта профессионального инструмента.

На сегодняшний день хорошими производителями считаются: Matrix, Stanley и Truper, среди отечественных хочется отметить: Intertool и Mastertool. Помните, что при выборе следует отдать предпочтение наборам разводных ключей, чтобы быть готовым к любым ситуациям.

При работе очень важно чтобы инструмент хорошо лежал в руке и не выскальзывал, с этой целью рукоять покрывают слоем ПВХ или резины, а если вы работаете с электрикой то в продаже можно найти диэликтрические разводные ключи, которые смогут защитить вас от удара током. Цена на них, конечно, выше, но безопасность работы должна стоять на первом месте

Метки к статье: Ключи

Понятие и основные характеристики

Гаечный ключ — инструмент, предназначенный для соединения и разъединения резьбового крепежного соединения посредством вращения деталей, имеющих резьбу — гаек, болтов, труб и т. д..

Для закручивания (раскручивания) детали применяется внешнее усилие, создаваемое мускульной силой человека и прикладываемое к объекту. Вращающий момент равняется произведению радиус-вектора, проведенного от оси вращения к точке приложения усилия, на вектор силы. Увеличение вращающего момента достигается путем удлинения длины рукоятки инструмента и повышением максимальной прикладываемой силы, которая напрямую зависит от физических возможностей человека.

Для наилучшей передачи вращающего момента необходимо, чтобы рабочий профиль ключа плотно прилегал к поверхности детали, но не повреждал ее во время приложения усилия и не повреждался сам. Твердость рабочего профиля достигается путем изготовления ключей из особого материала (инструментальной стали с добавлением ванадия и хрома). Твердость рабочего профиля инструмента стандартизирована в национальных и международных системах стандартизации.

Одним из основных параметров гаечного ключа является размер зева — расстояния между губками ключа либо ширины отверстия. Размер является стандартизированным, в метрической системе счета он измеряется в миллиметрах. Бытовая фраза «ключ на 10» означает, что расстояние между губками составляет 10 мм. В странах с английской системой мер размер измеряется в дюймах. Размеры и допустимые отклонения между губками также стандартизованы в международных и национальных системах стандартизации.

Разновидности гаечных ключей: как определить подходящий

Есть несколько видов и размеров гаечных ключей, которые подходят под конкретные гайки. Рассмотрим наиболее востребованные:

  1. Открытый. У гаечных ключей с открытым зевом оба конца открыты. Зазоры имеют U-образную форму разного размера. Эти ключи подходят для закручивания гаек в труднодоступных местах.
  2. Коробчатый. Противоположный вариант открытых моделей, поскольку у них оба конца замкнуты. На концах есть петли. В отличие от гаечных ключей с открытым зевом, кромки накидных ключей не закругляются.
  3. Комбинированный ключ имеет характеристики обоих гаечных ключей с открытым зевом и накидных ключей. Он имеет открытый конец с одной стороны и замкнутый с другой Этот инструмент удобен тем, что вы можете закрутить гайки на болт, используя торцевой конец, а затем разъединить их открытым концом. Исходя из этого, размеры с обеих сторон не отличаются.
  4. Разводной ключ – это гаечный ключ с открытым зевом. Рабочая сторона только одна. Вы можете отрегулировать ее по размеру гайки. Разводной ключ имеет подвижную нижнюю часть для установки гаечного ключа под гайки и болты. Такой ключ не подойдет для работы в узких промежутках.
  5. Торцевой ключ полностью надевается на гайку или болт. Используется с помощью специальной ручки. Для этого в конструкции есть встроенный шарнир.
  6. Шестигранный ключ. Конец ключа для болтов может быть Т-образной или L-образной формы. По своему принципу работу он напоминает отвертку. Легкий и удобный в применении инструмент востребован при закручивании гаек, болтов.
  7. Трещотка. Наилучший инструмент для функциональной работы в ограниченном пространстве. Подобно торцевым ключам, она сочетает в себе металлическую ручку с храповым механизмом, который устанавливается на головку. После одного поворота снимается ручка и устанавливается заново.
  8. Гаечный ключ со спицами — это гаечный ключ с открытым зевом. Он используется для установки определенной силы натяжения на спицы колеса. Поэтому у них должны быть маленькие ручки, чтобы поместиться в небольшом пространстве между спицами.
  9. Пневматический ударный ключ работает от электричества или сжатого воздуха. Этот тип торцевого ключа обеспечивает высокий крутящий момент для процесса затяжки или отвинчивания.

Гаечный ключ подбирается по размеру болта или гайки. Если приходится работать с гайками нестандартных размеров, придется заказывать индивидуальные гайки по чертежам под конкретный размер резьбы. При этом изделия должны соответствовать ГОСТ.

Источник

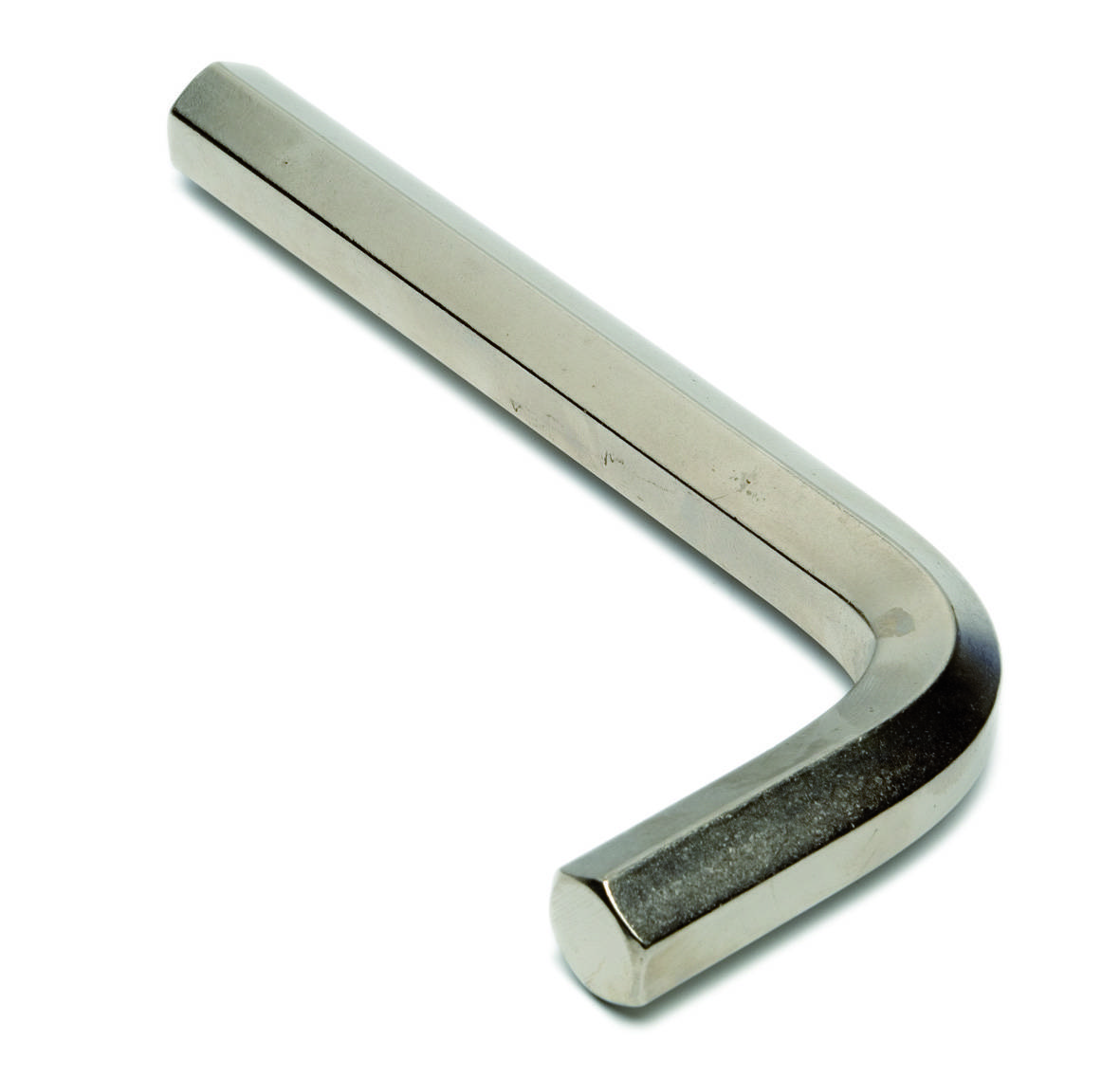

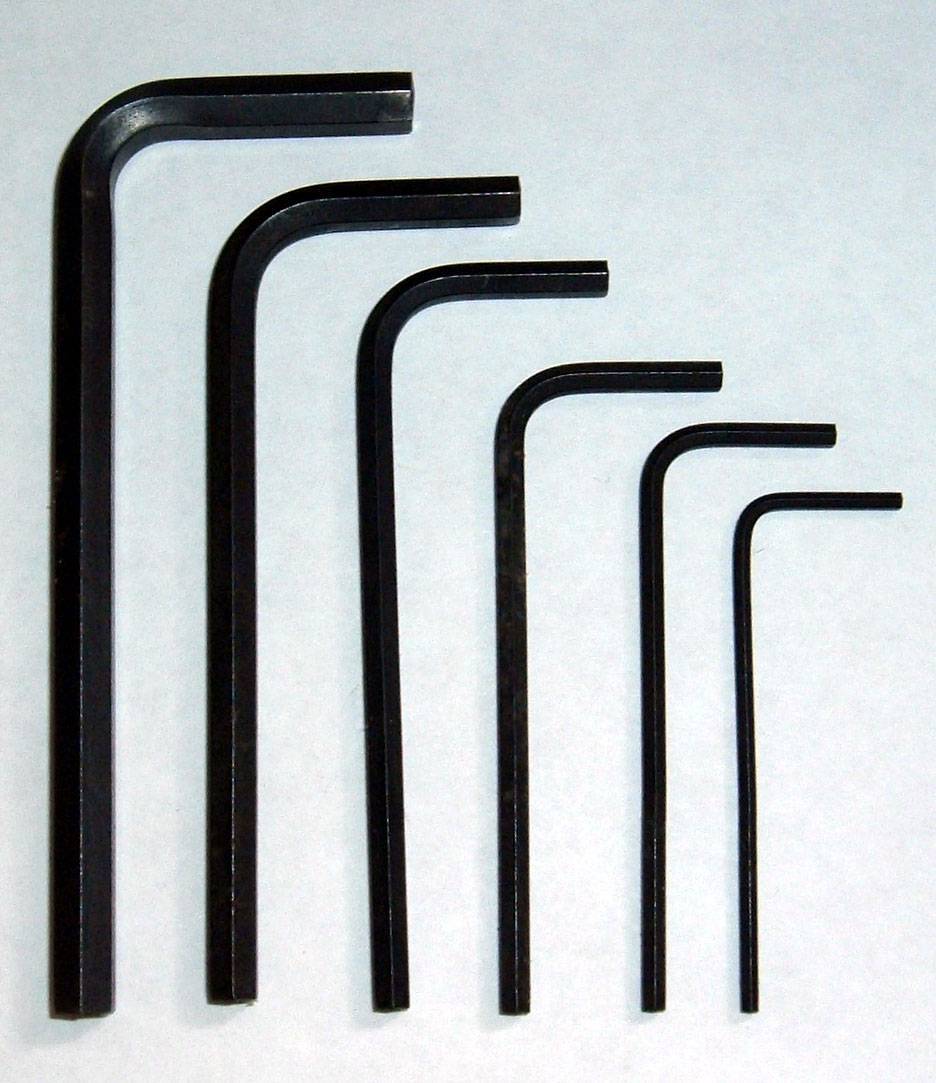

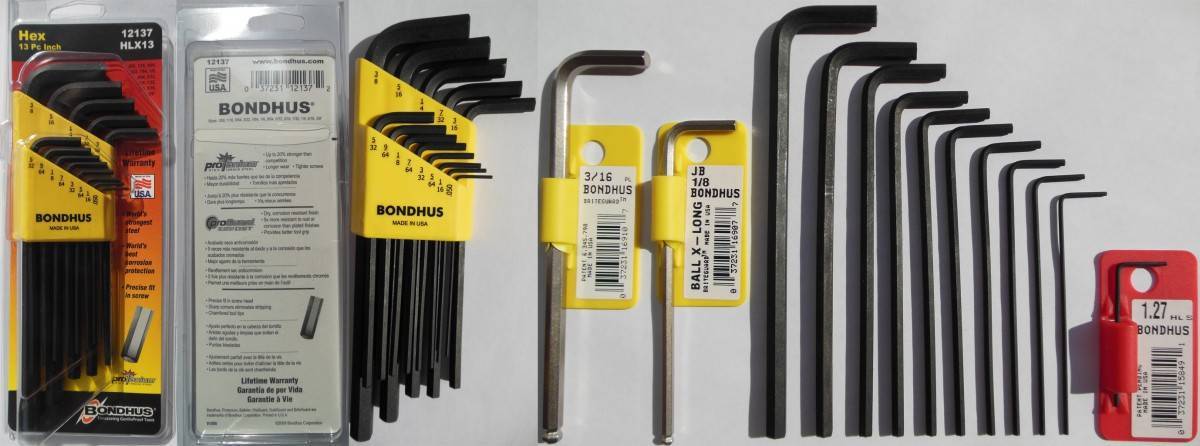

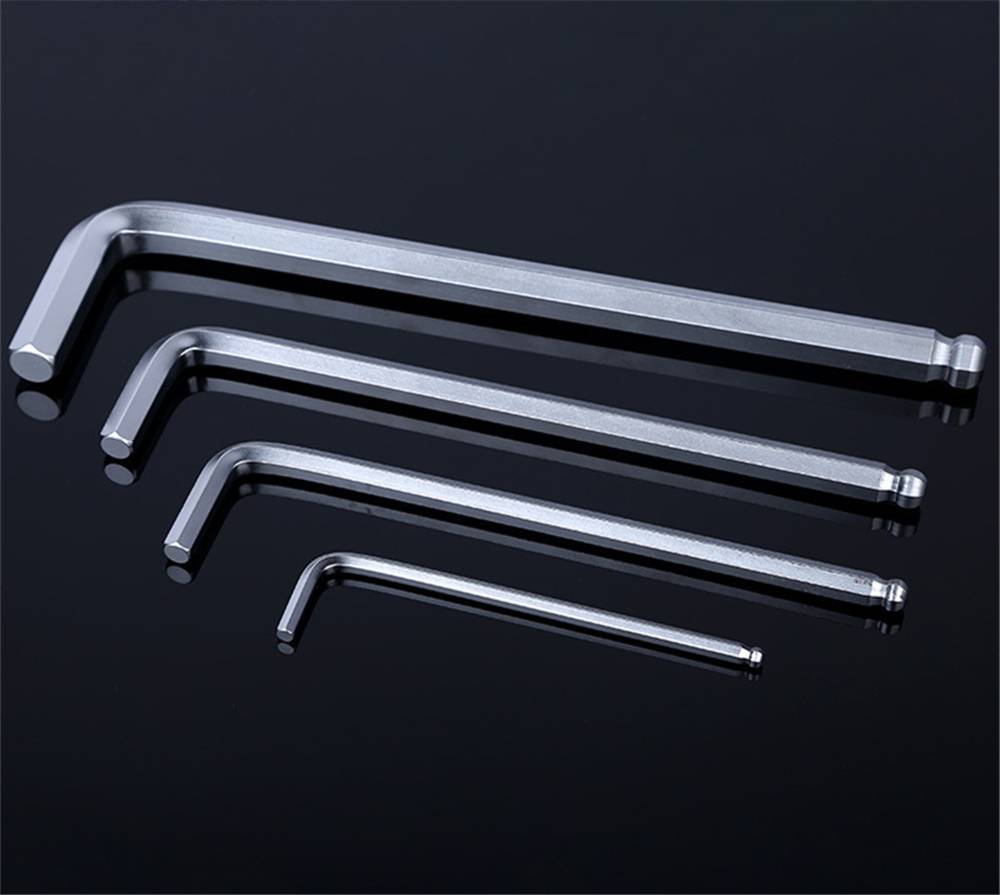

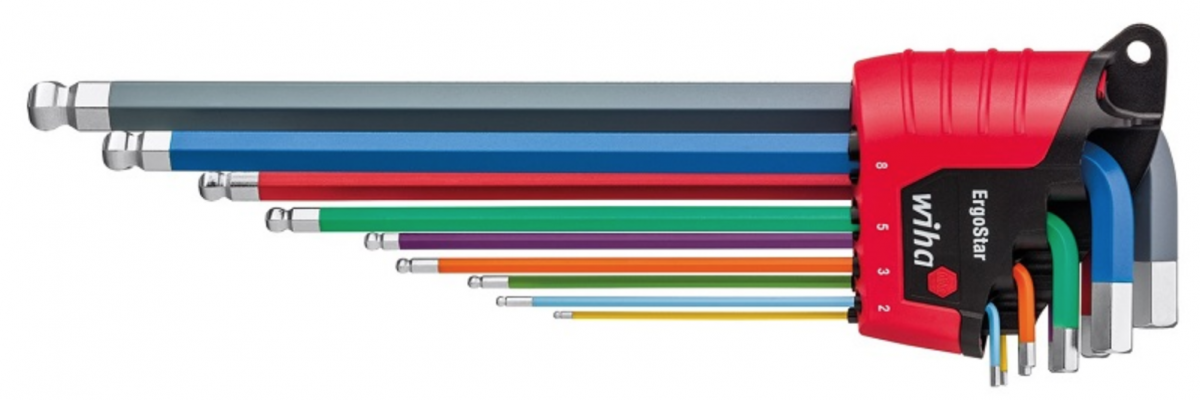

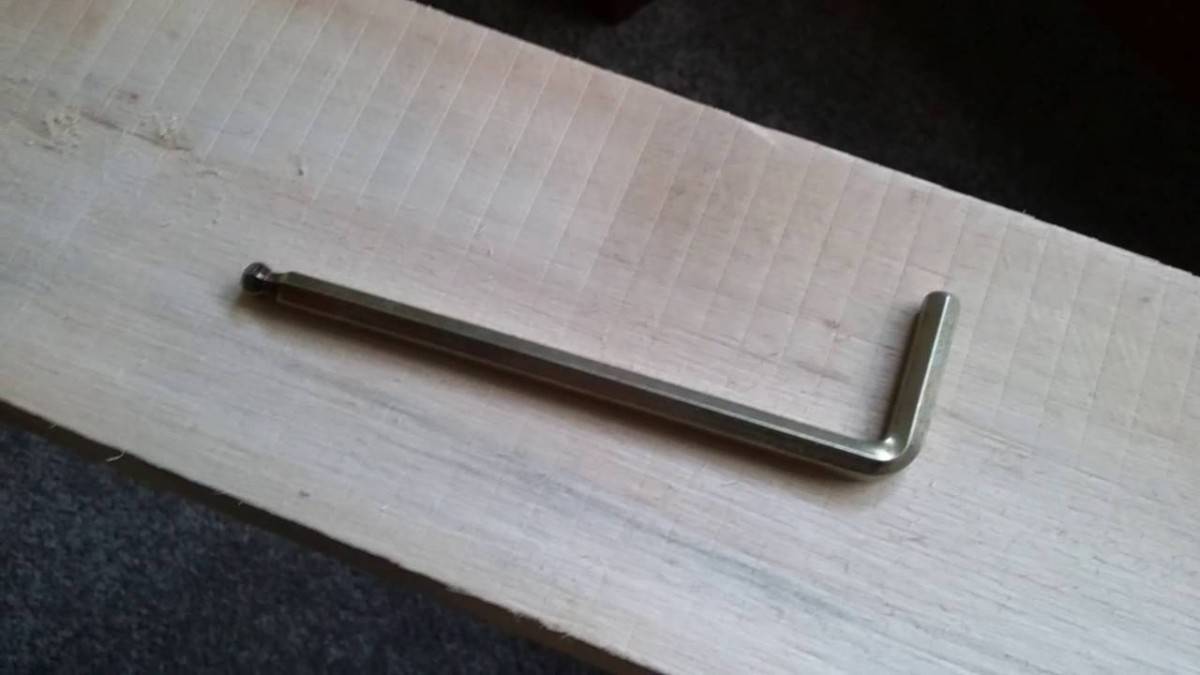

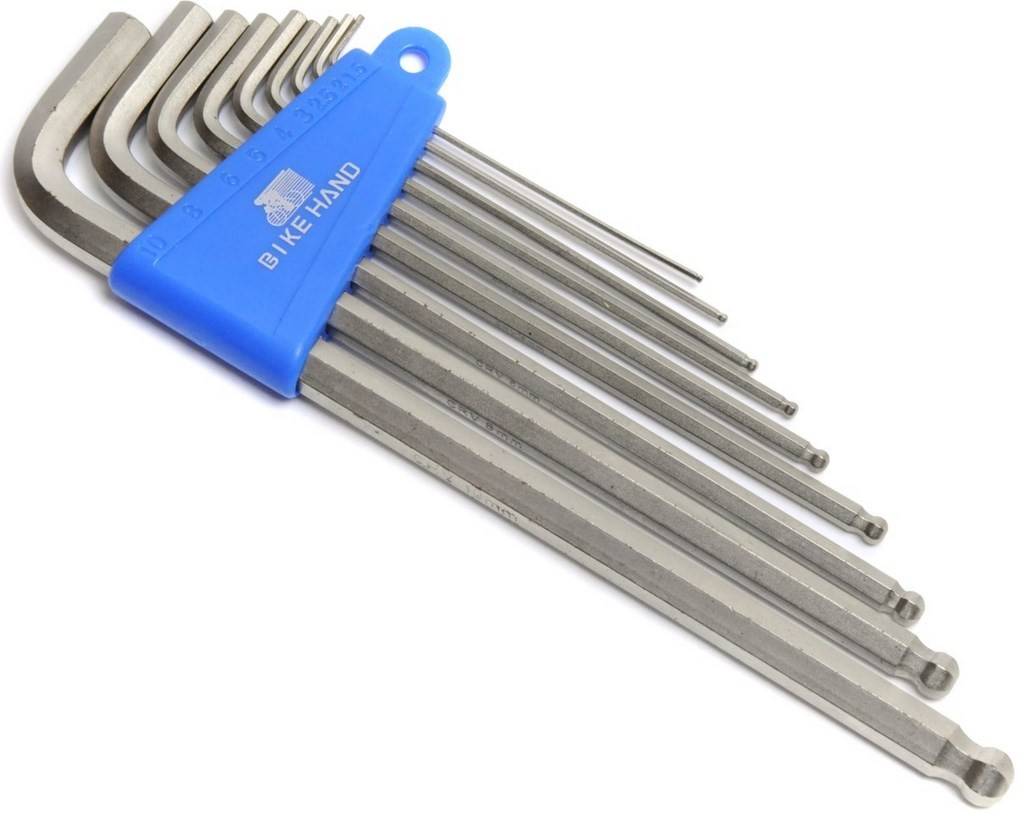

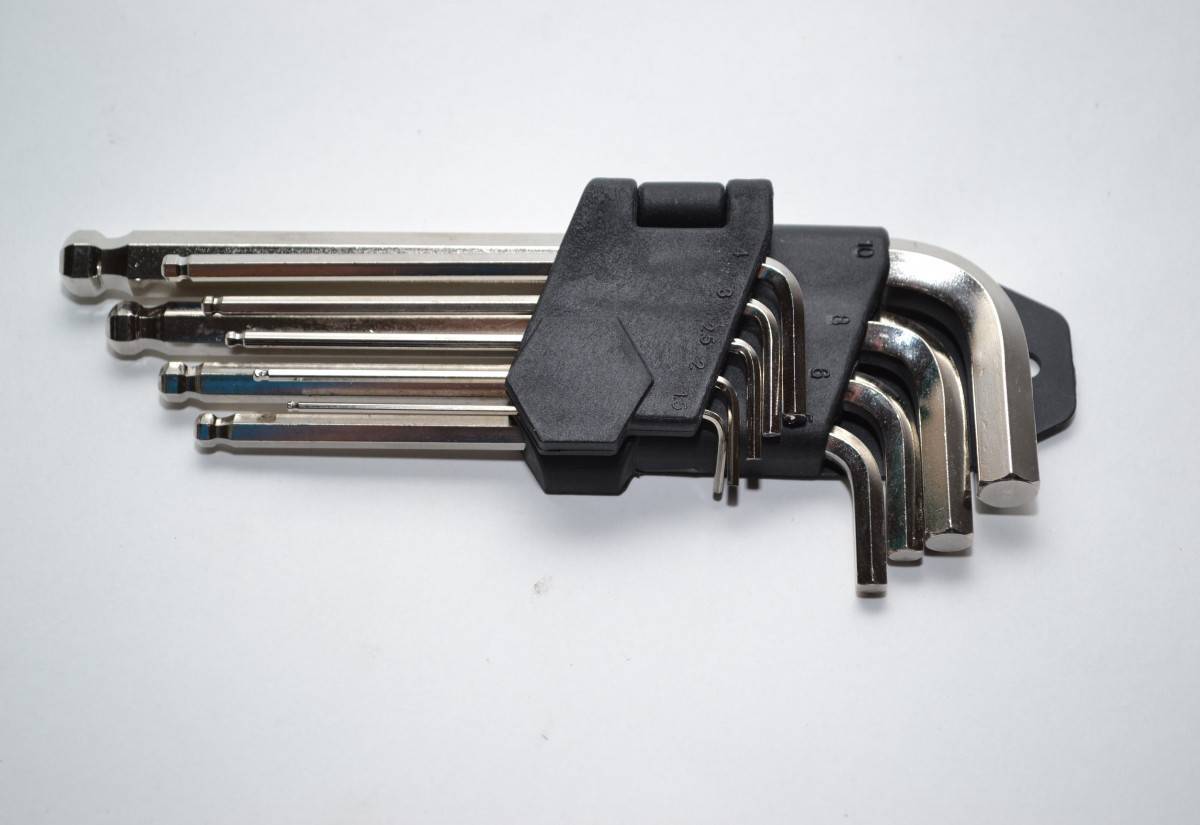

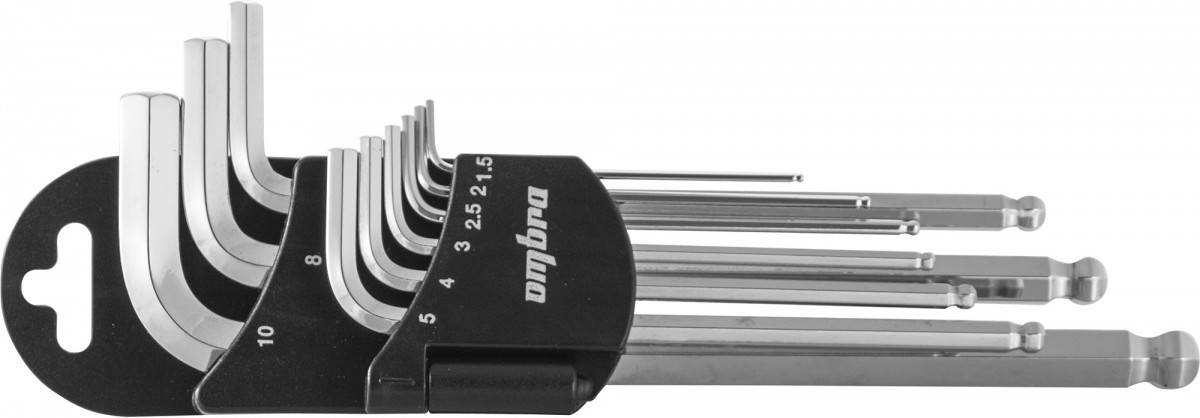

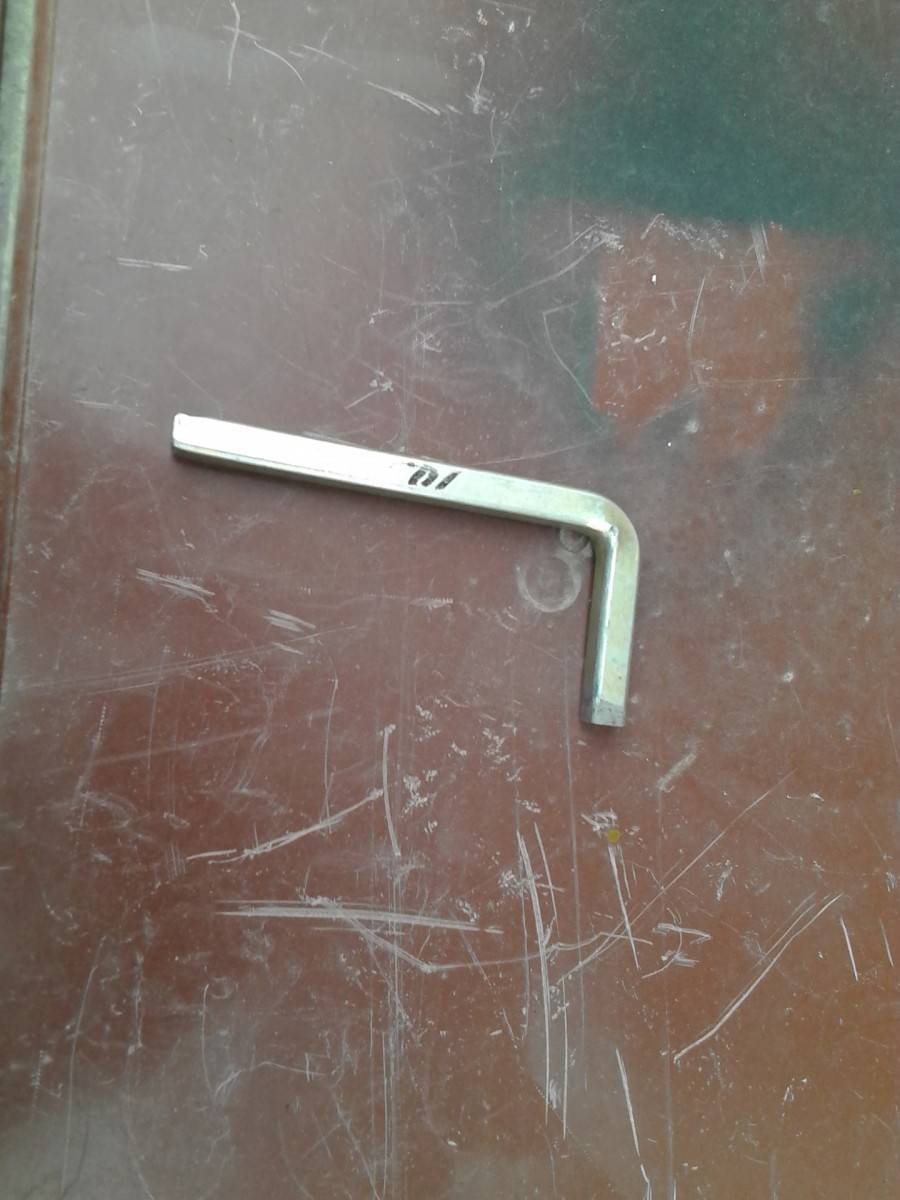

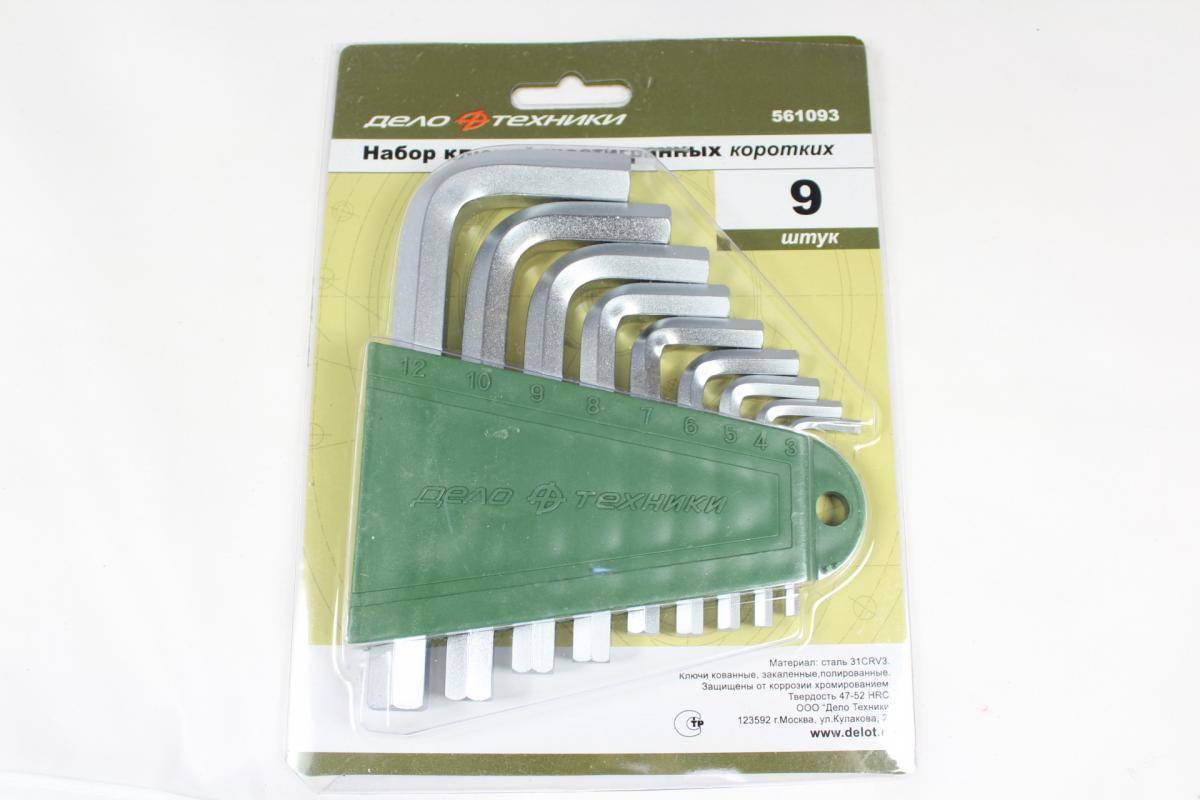

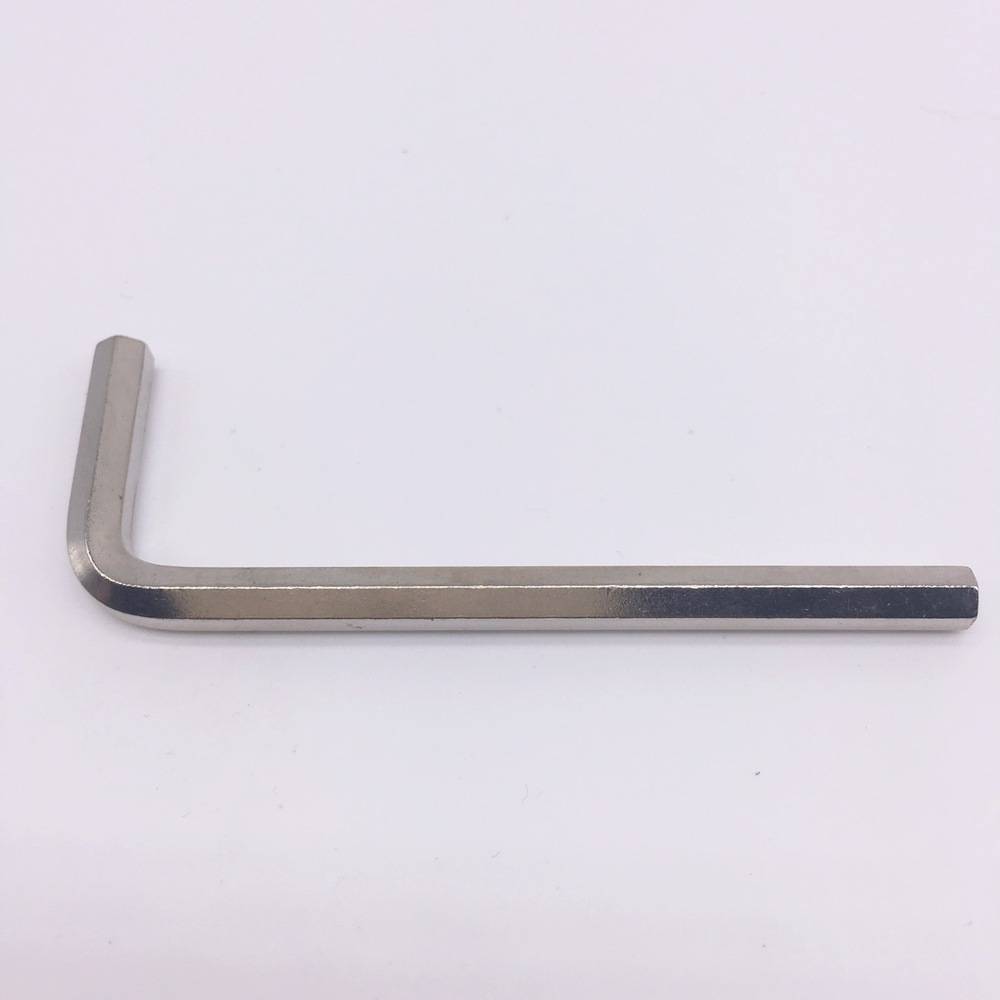

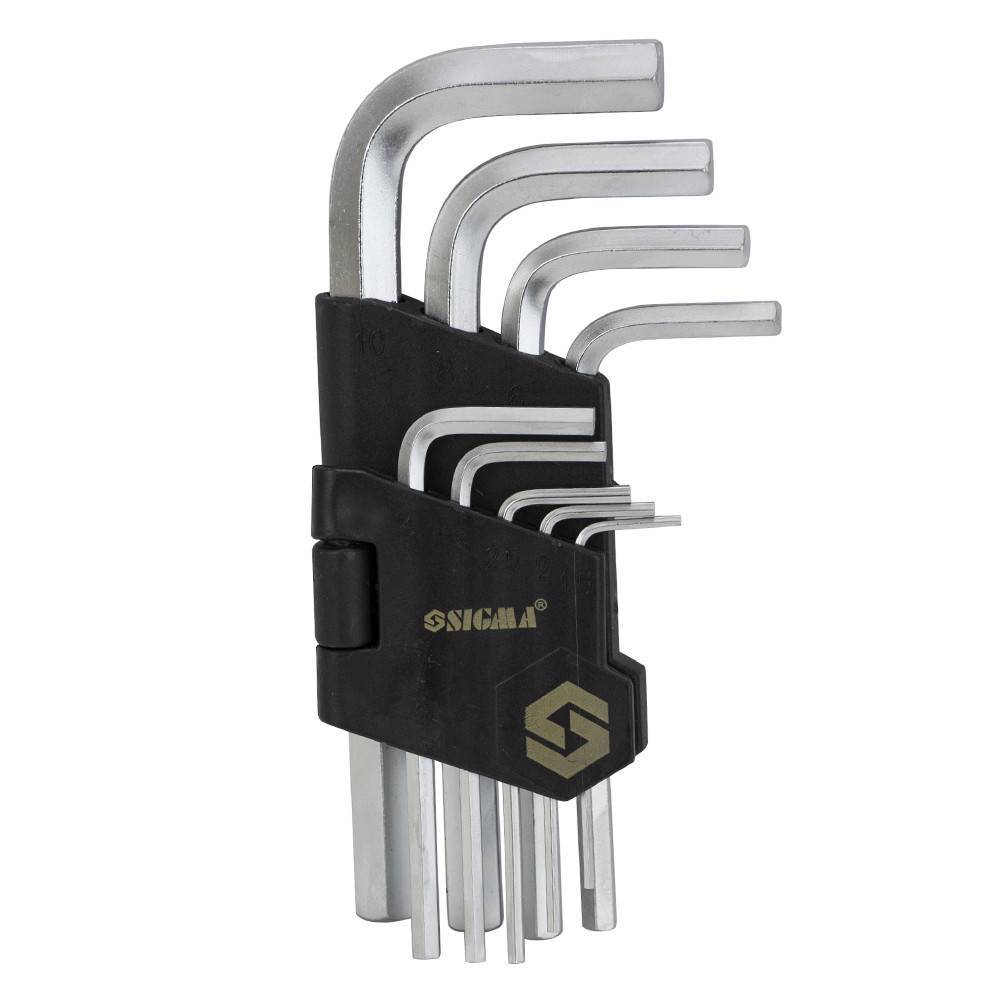

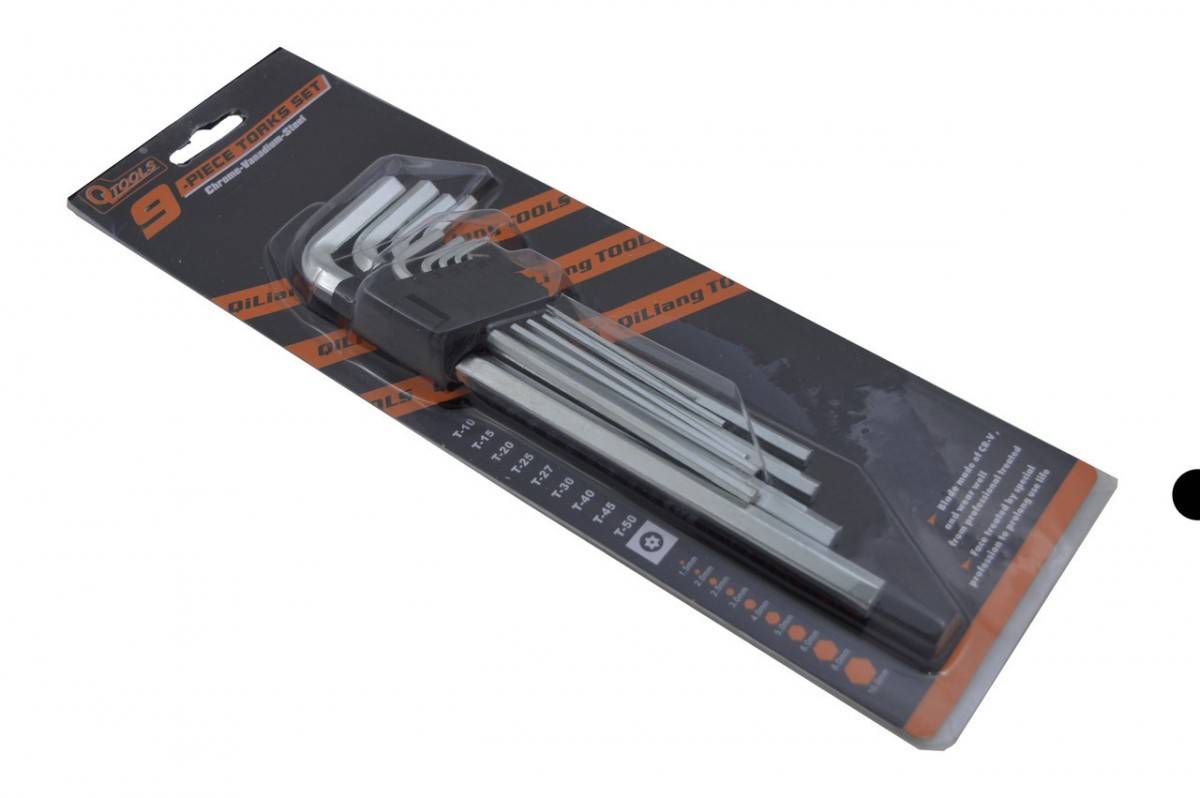

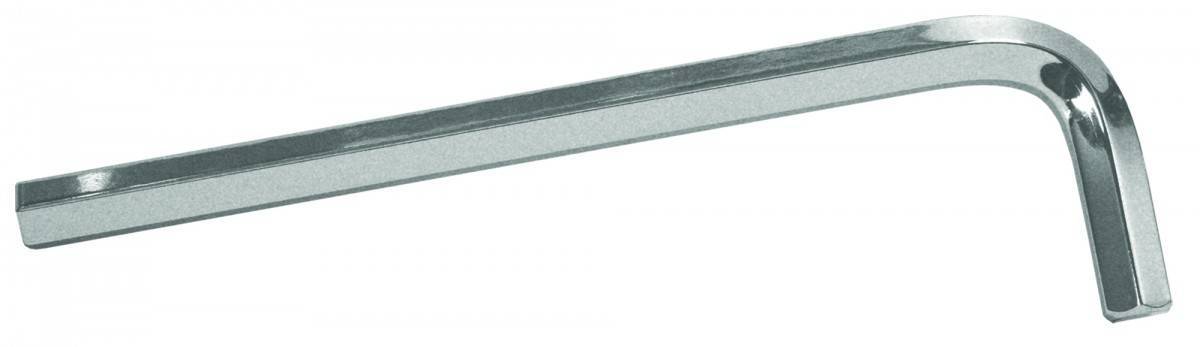

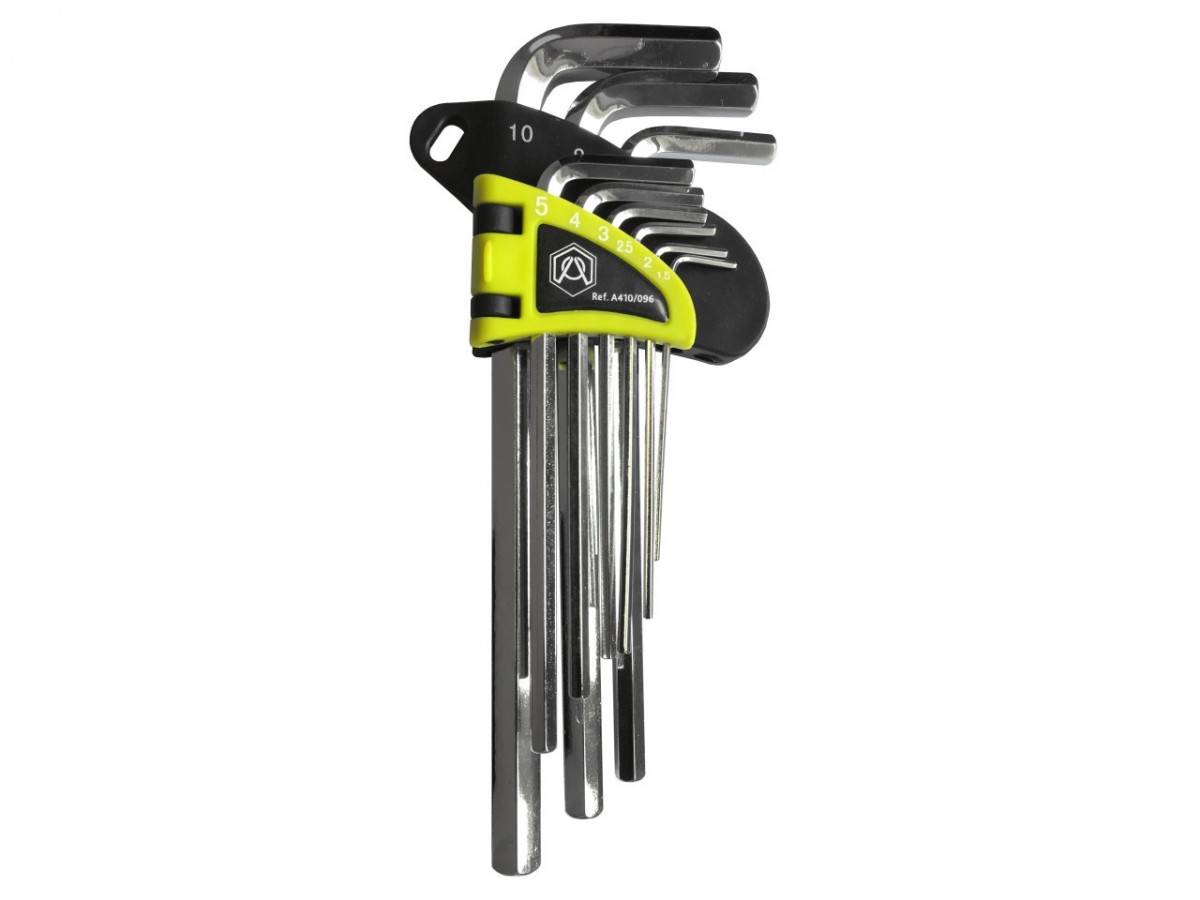

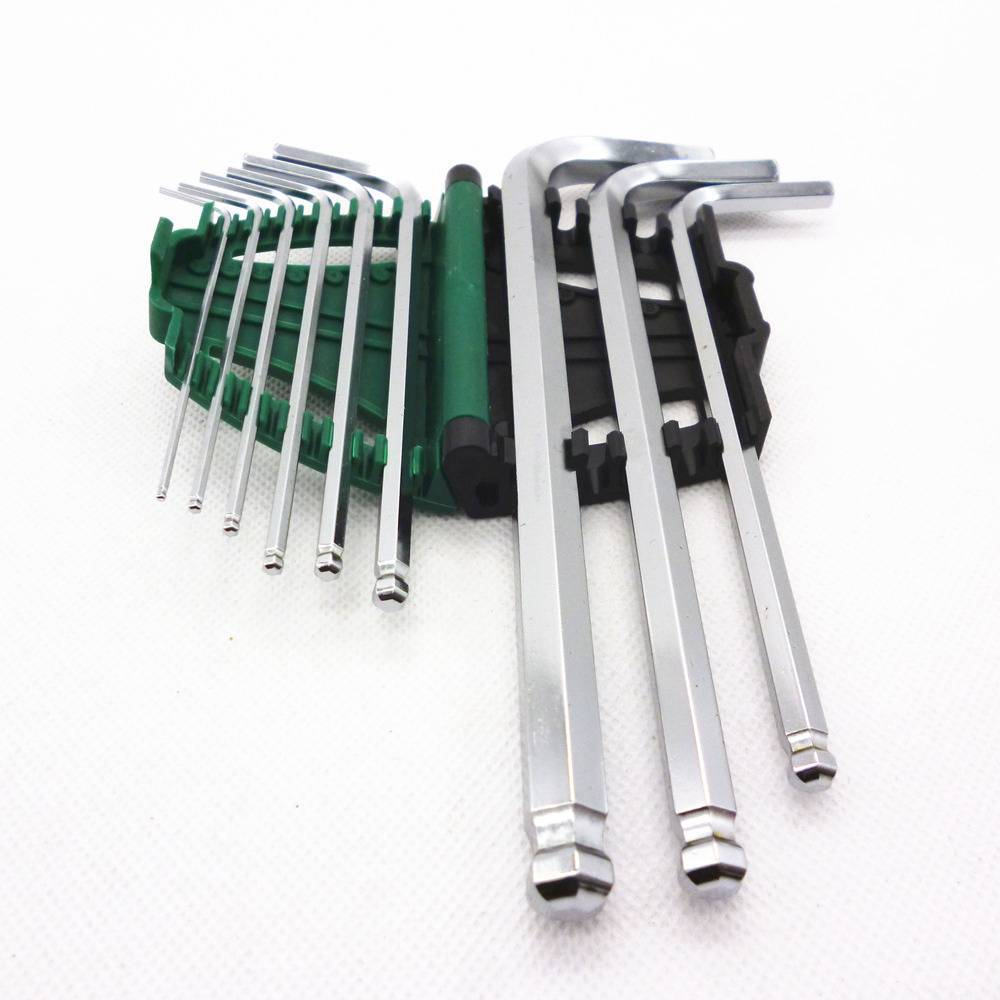

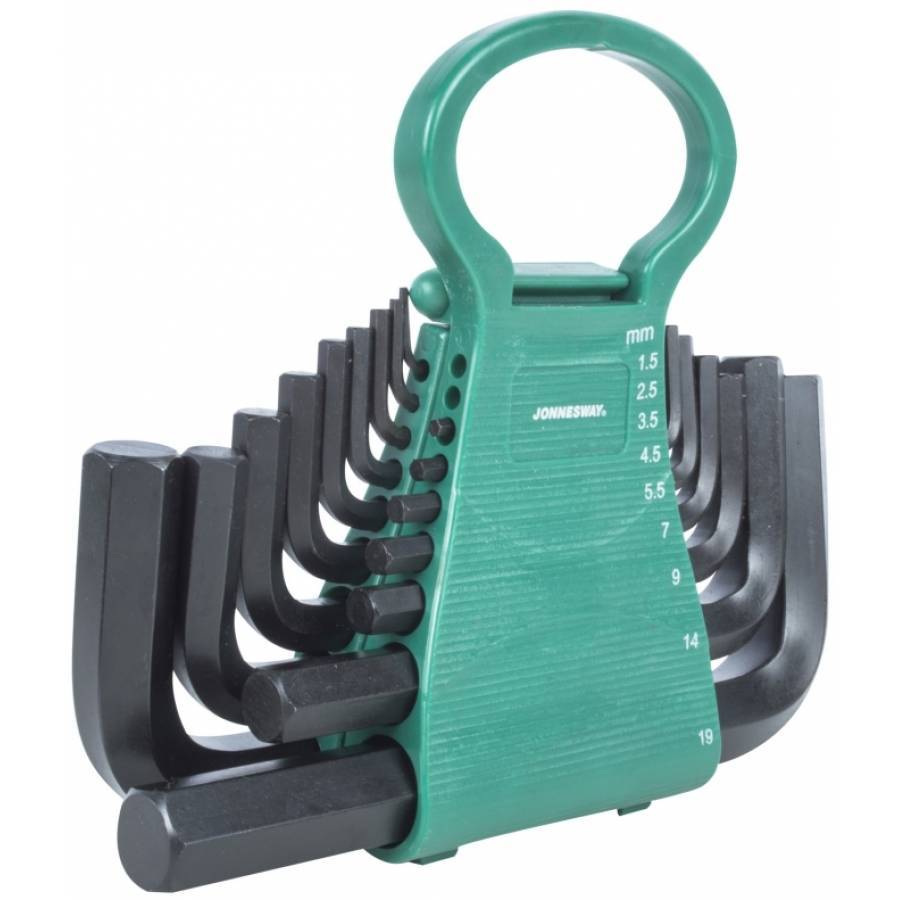

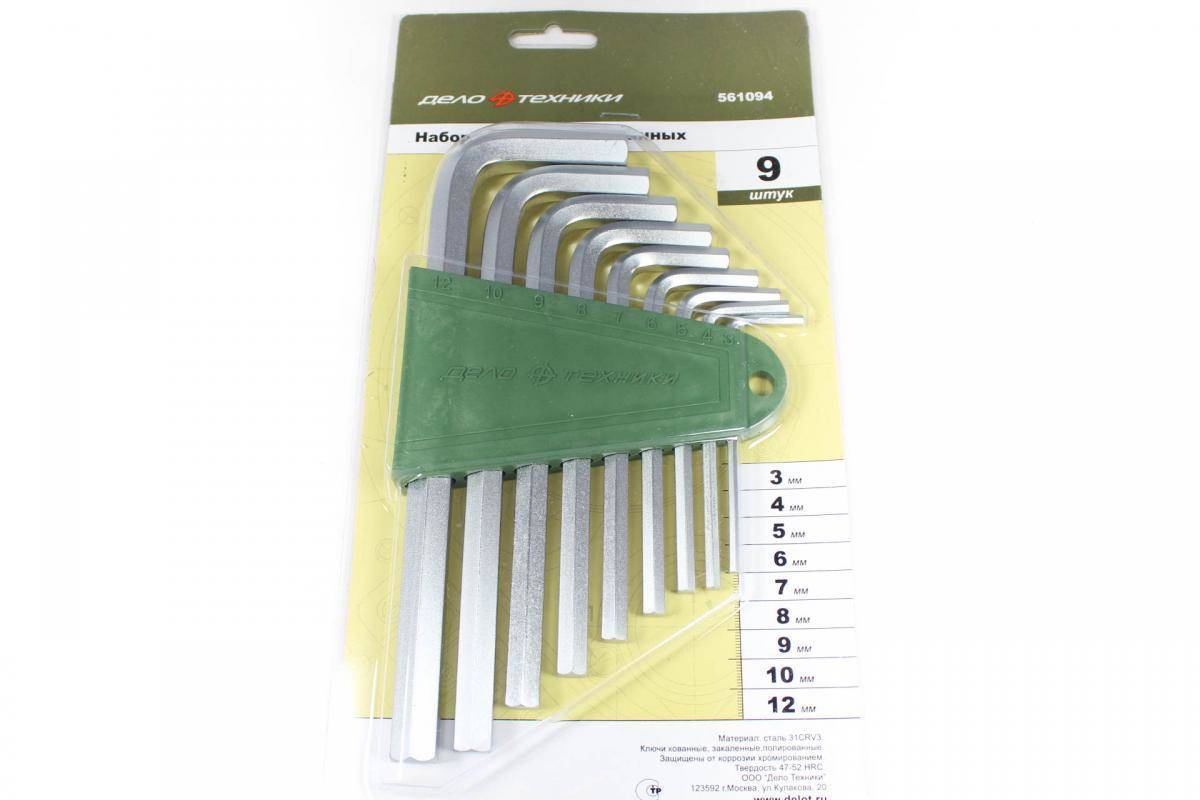

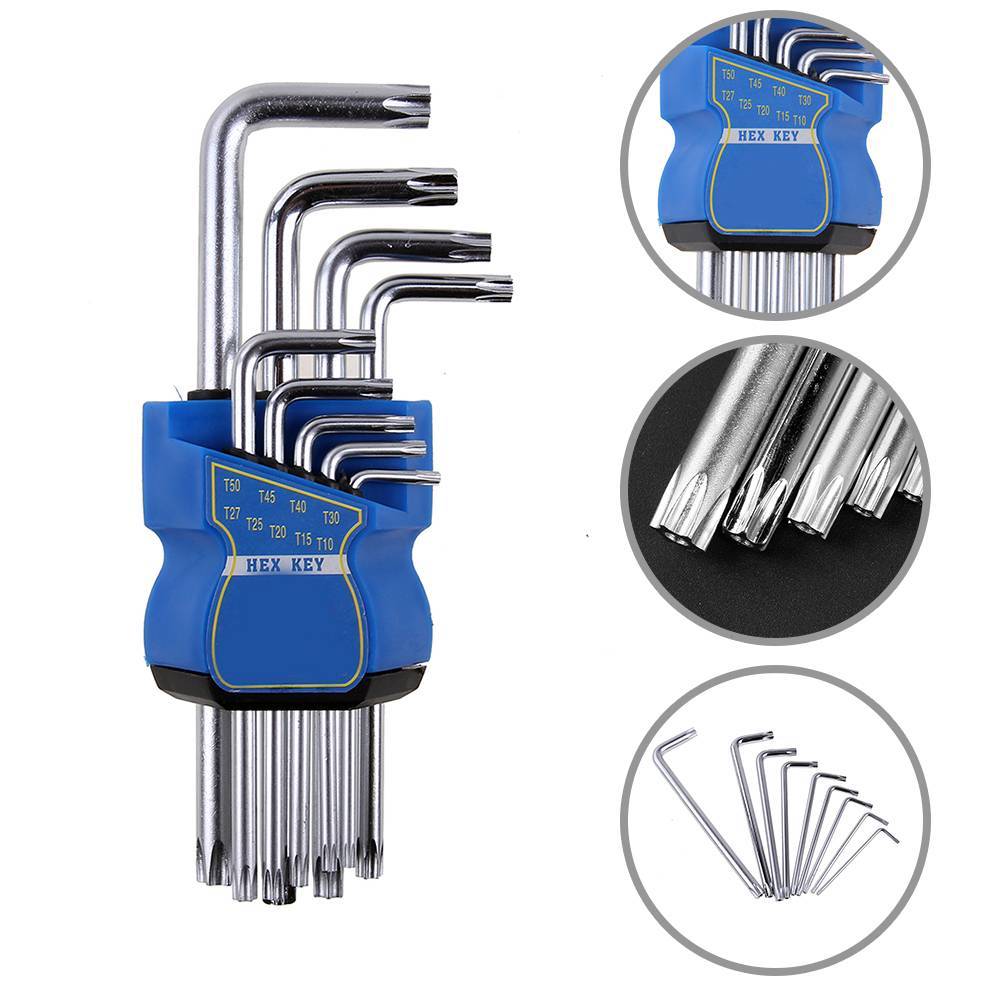

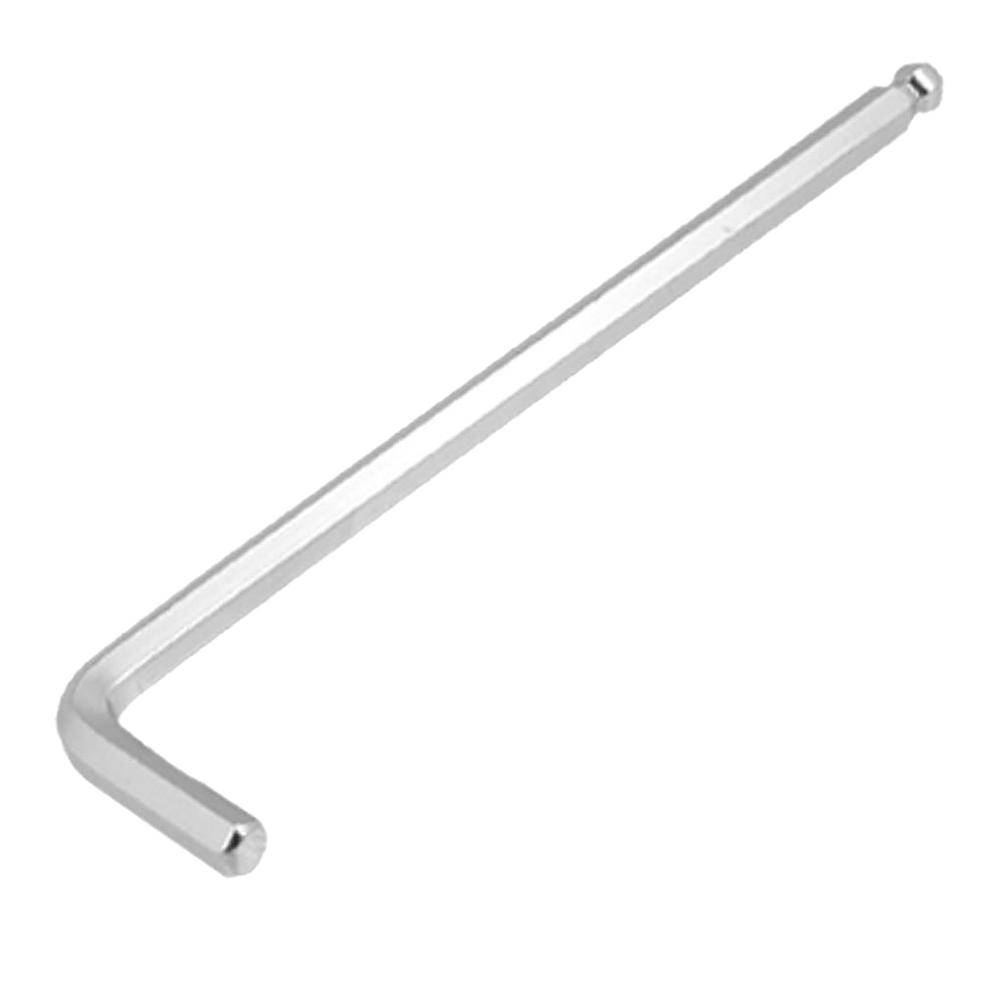

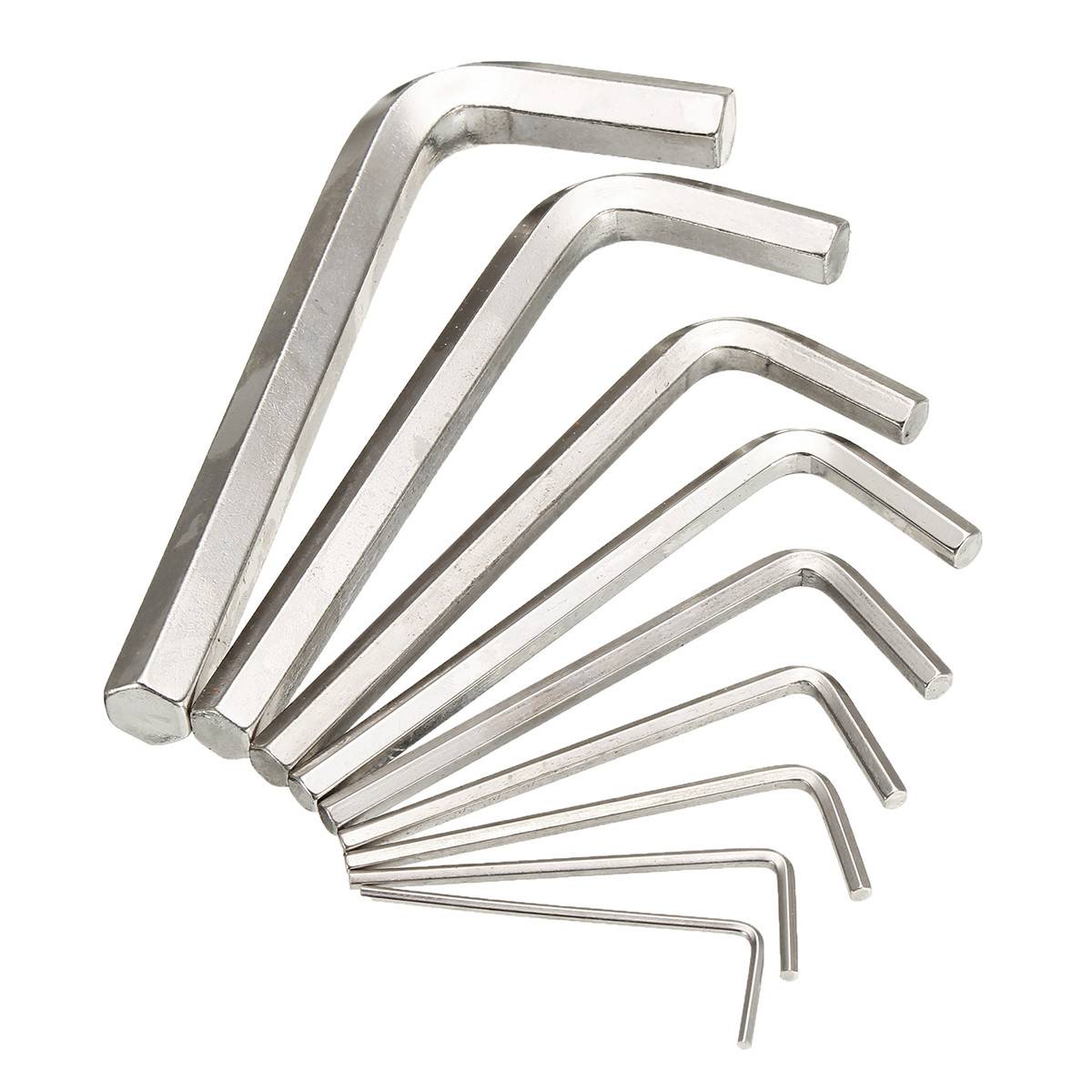

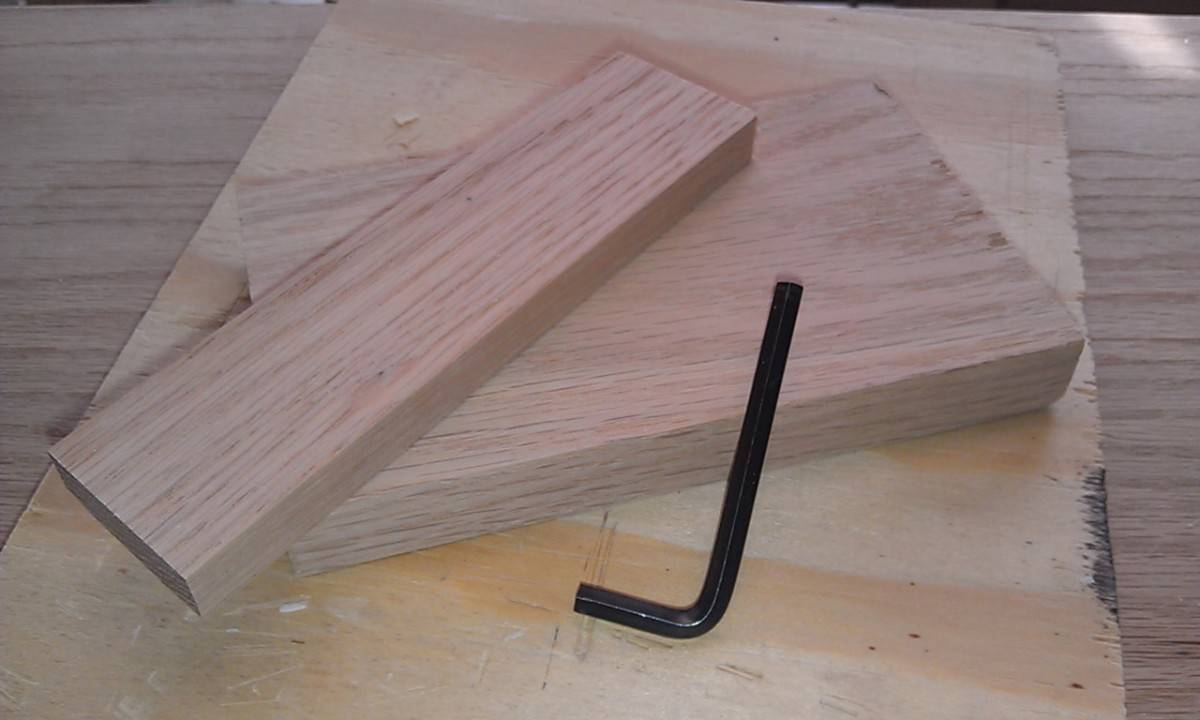

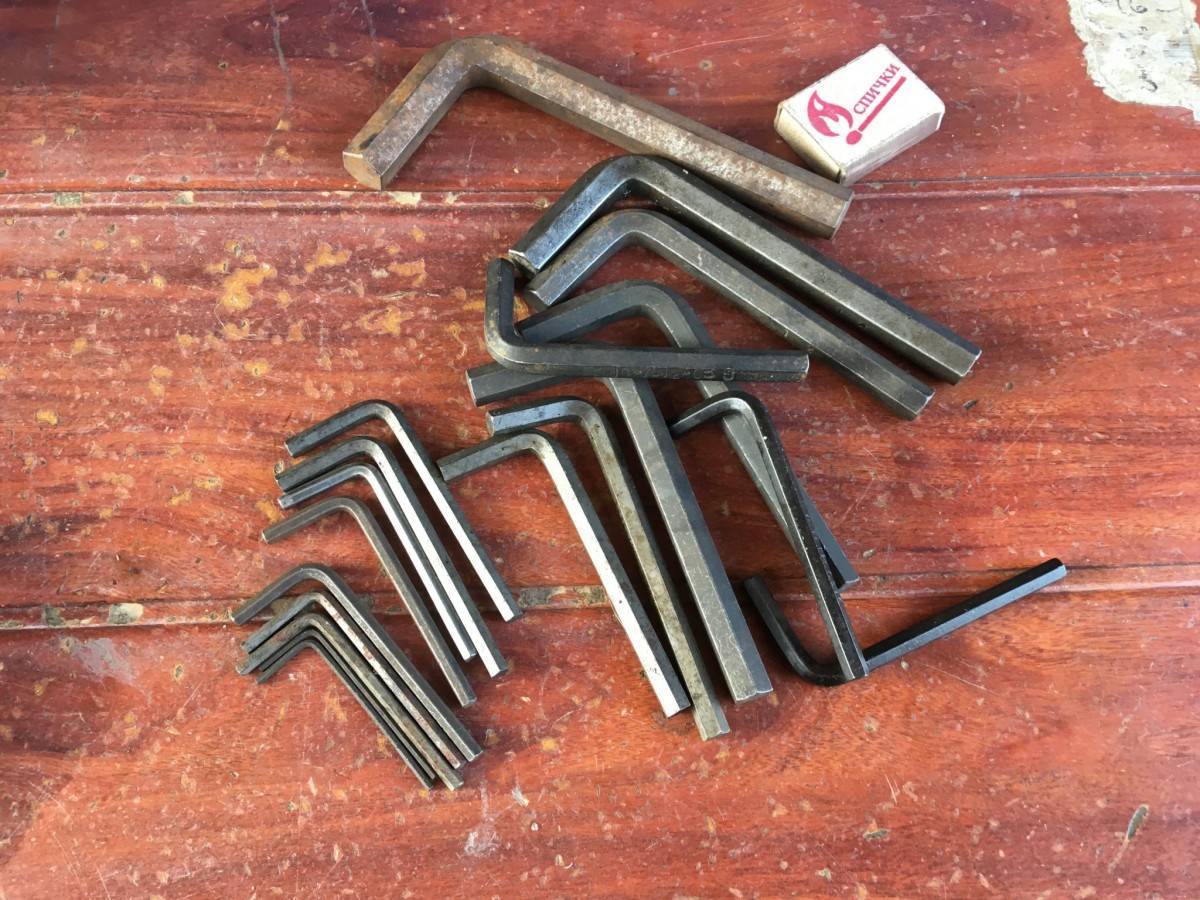

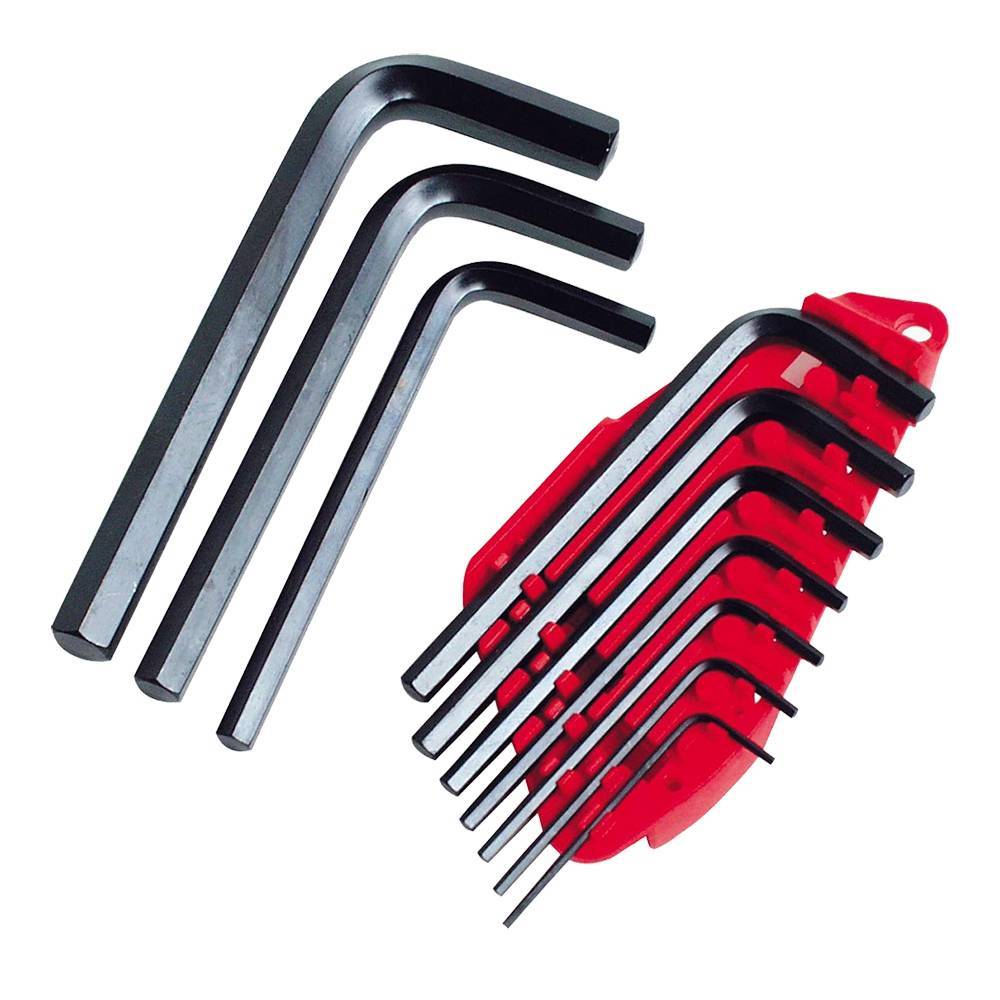

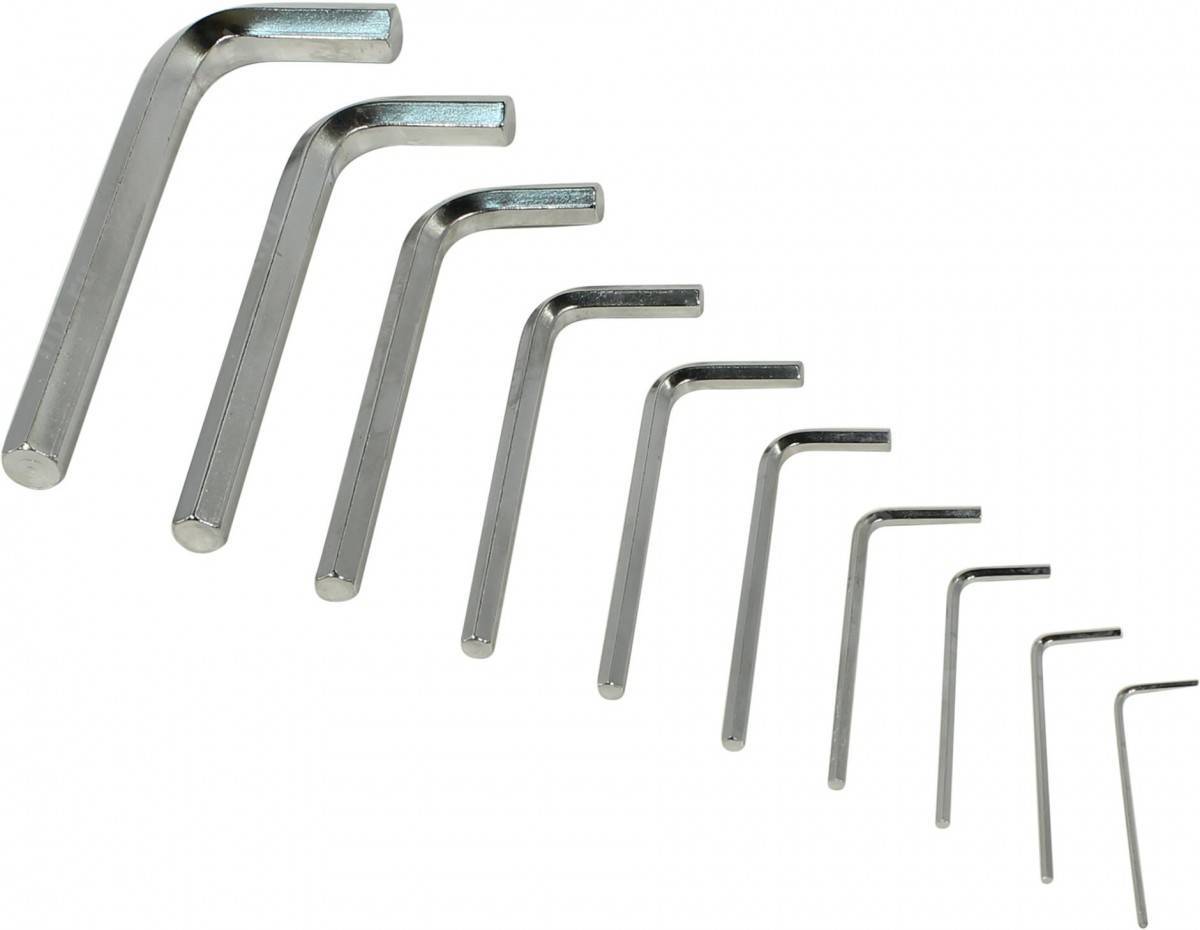

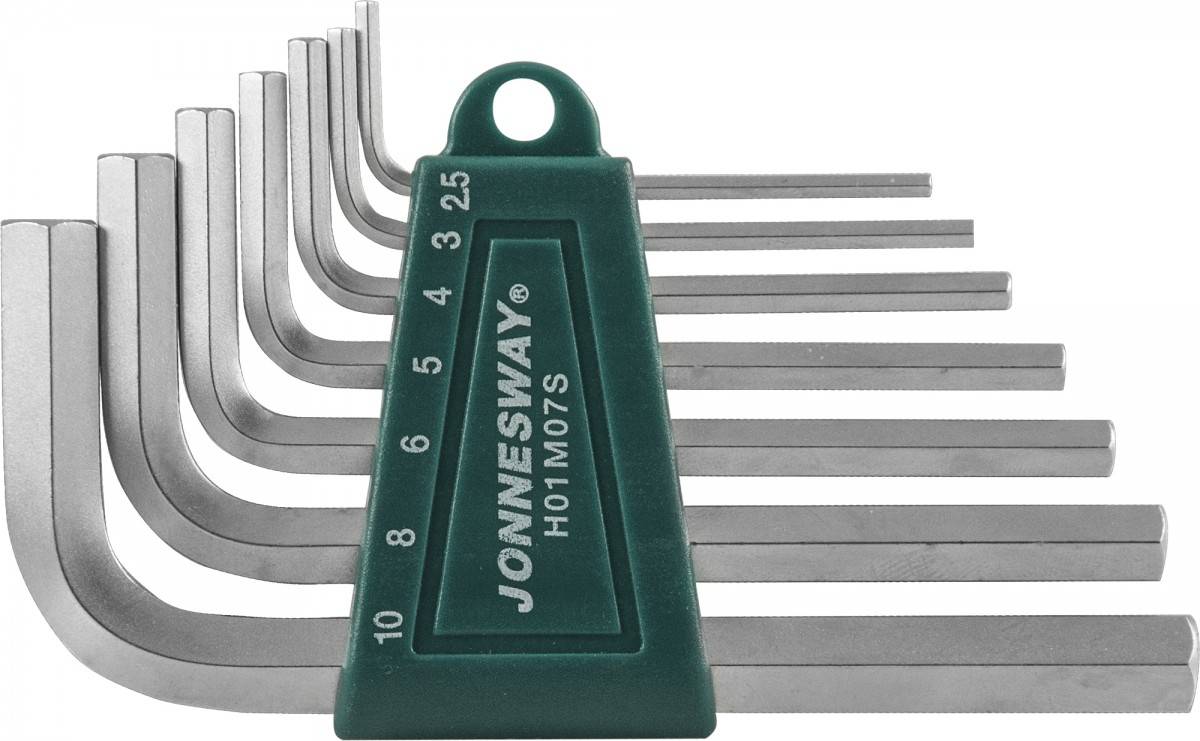

Фото шестигранных ключей

Также рекомендуем просмотреть:

  • Как выбрать набор гаечных ключей
  • Как пользоваться стуслом
  • Набор головок с трещоткой
  • Как сделать трубогиб своими руками
  • Обзор современных трубных ключей
  • Шарнирный вороток
  • Как сделать кувалду своими руками
  • Виды плашек для нарезания резьбы
  • Пистолет для забивания гвоздей
  • Как выбрать стамеску
  • Какой выбрать напильник
  • Труборез для стальных труб
  • Как выбрать ножовку по металлу
  • Как выбрать ножовку по дереву
  • Как выбрать хорошие кусачки
  • Виды отверток и их назначение
  • Сантехнический трос для прочистки канализации
  • Виды молотков
  • Какой колун лучше выбрать
  • Как выбрать хороший ручной рубанок
  • Отличия между плоскогубцами и пассатижами
  • Инструкция как сделать топор своими руками
  • Метчики для нарезания резьбы
  • Современные бокорезы
  • Как выбрать хорошие круглогубцы
  • Инструкция как выбрать и применять порошковый огнетушитель
  • Как выбрать разводной ключ

Помогите сайту, поделитесь в соцсетях

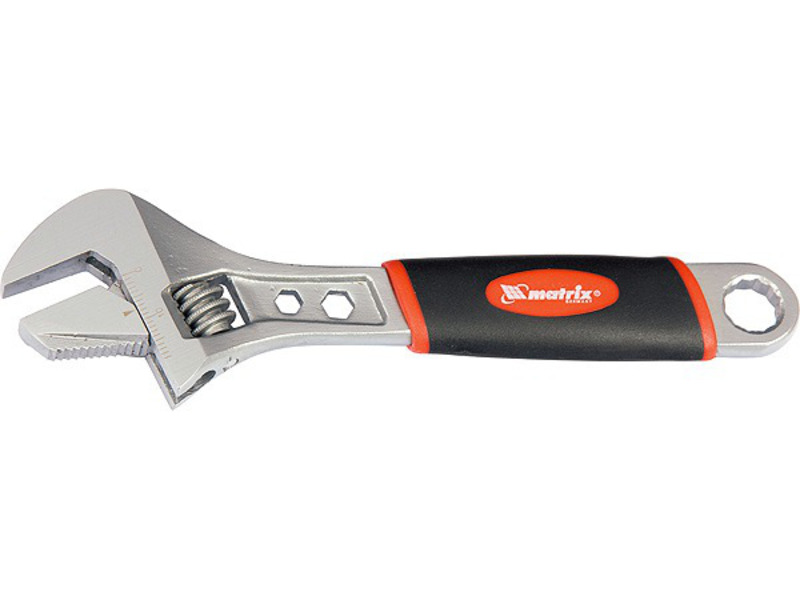

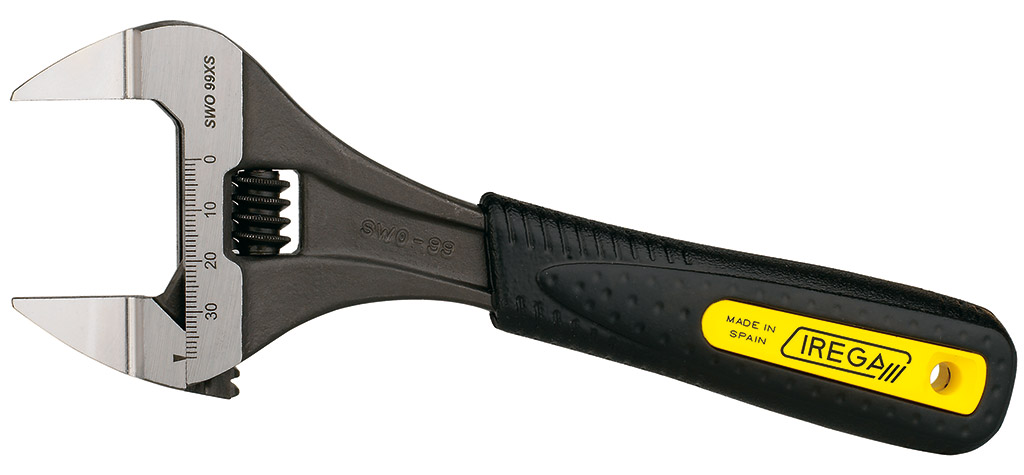

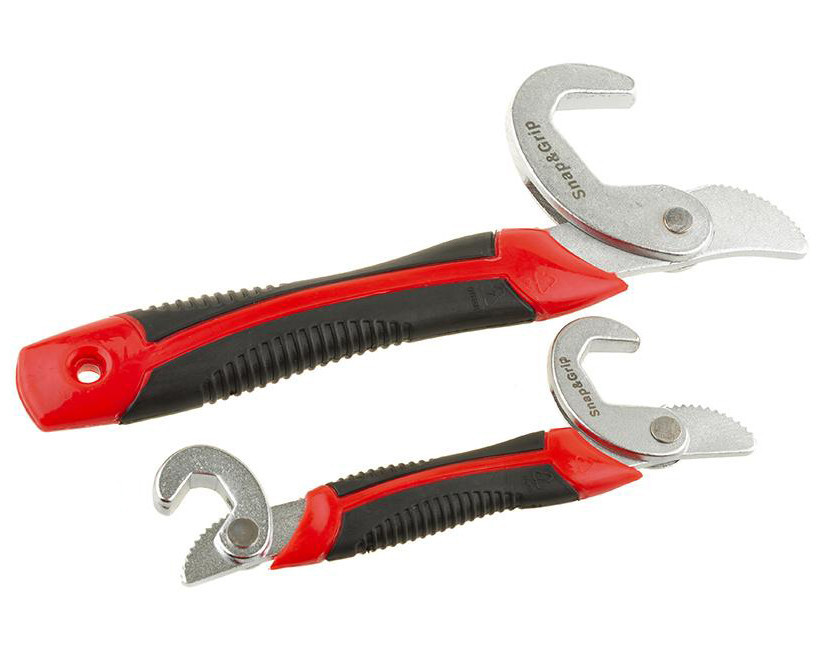

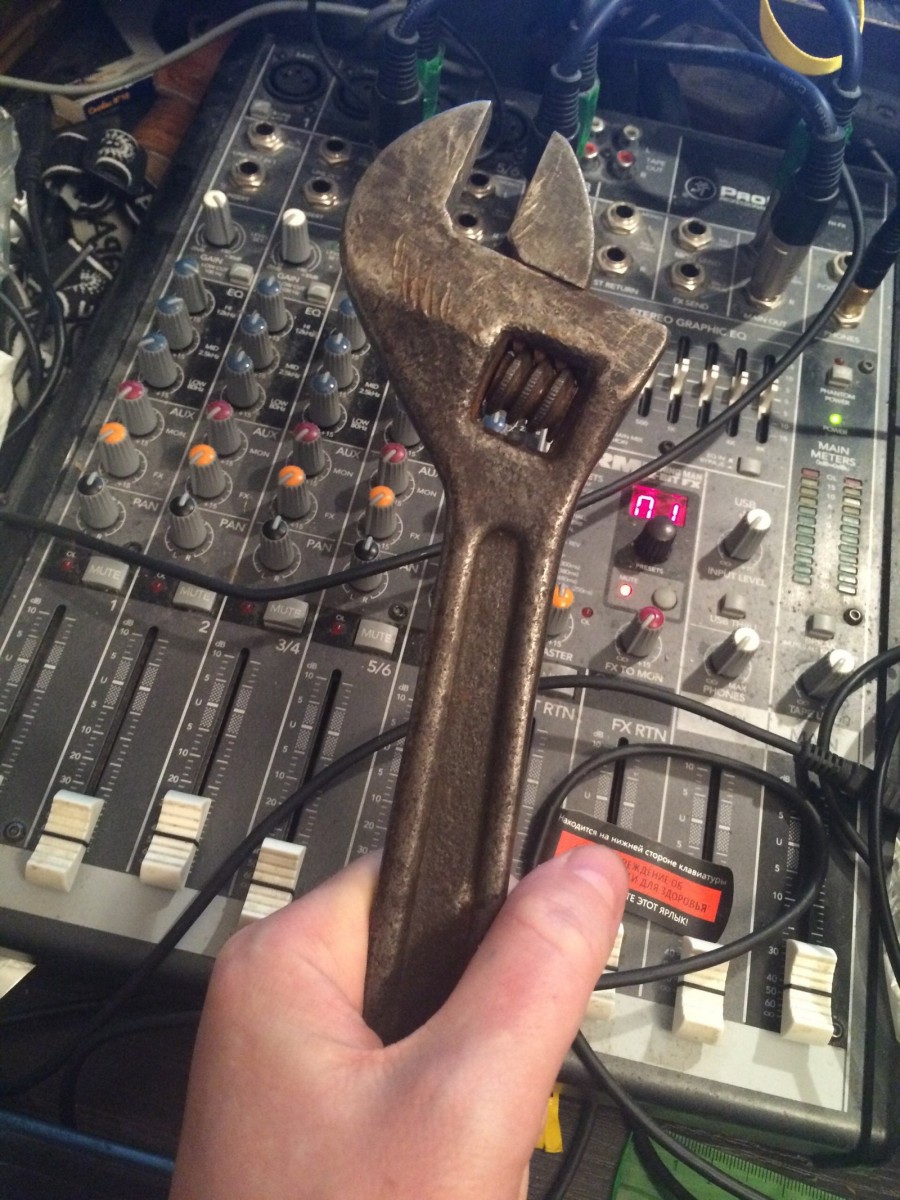

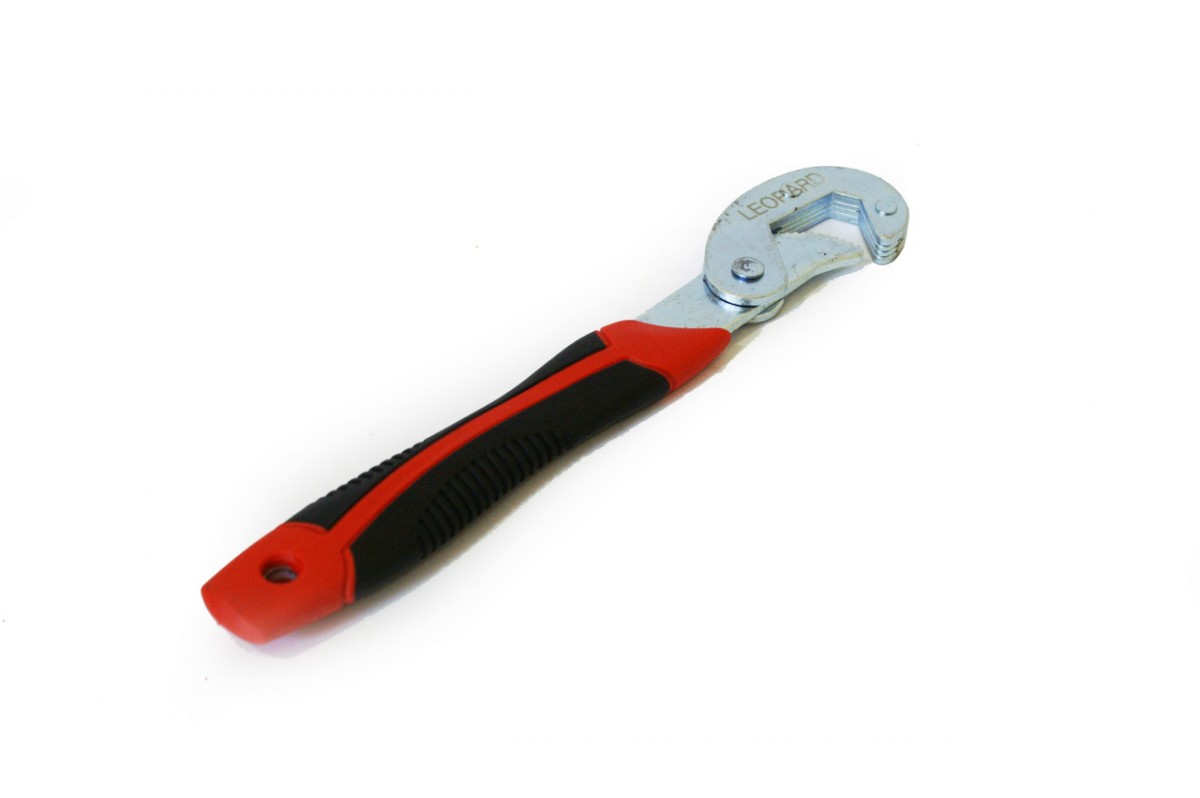

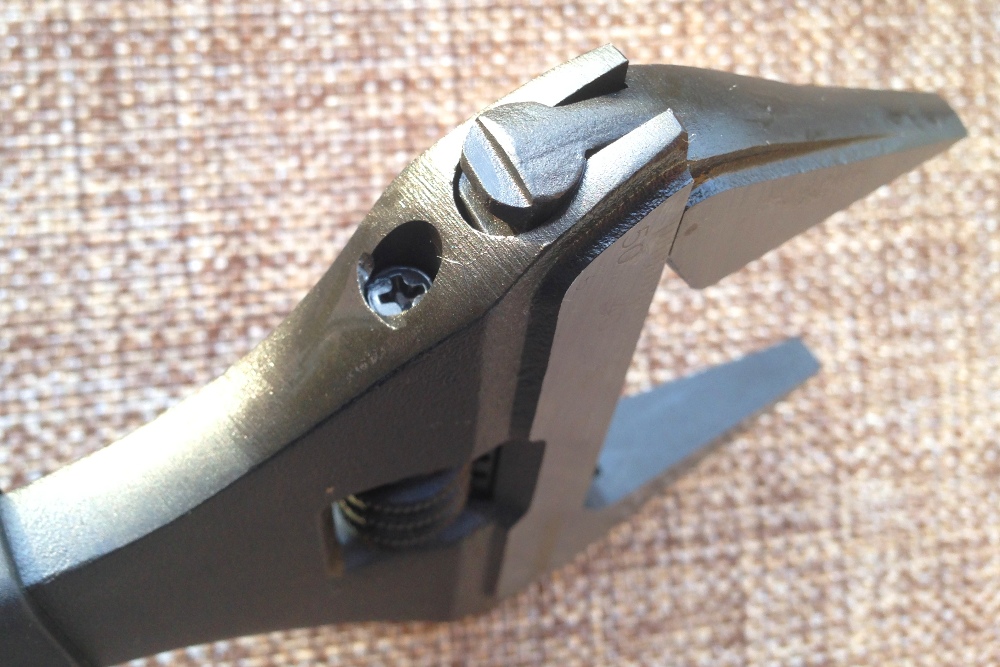

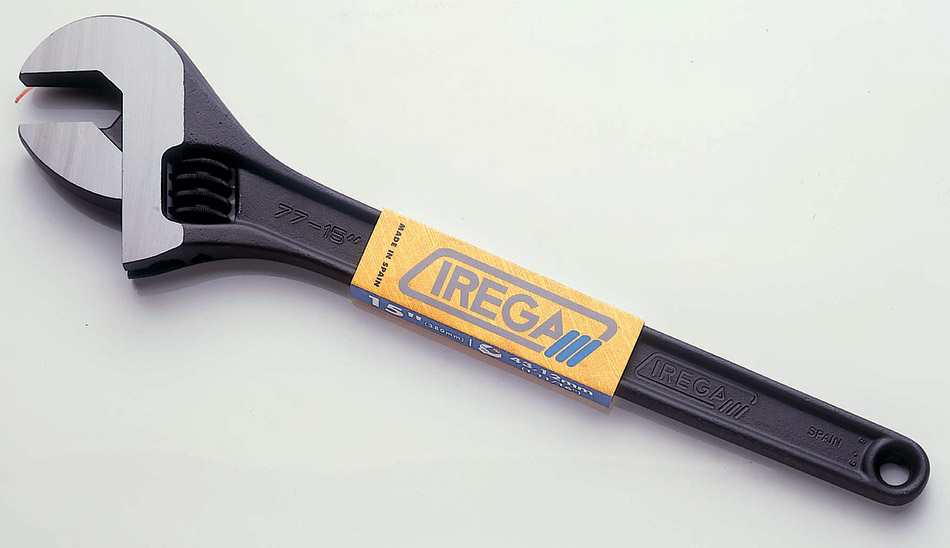

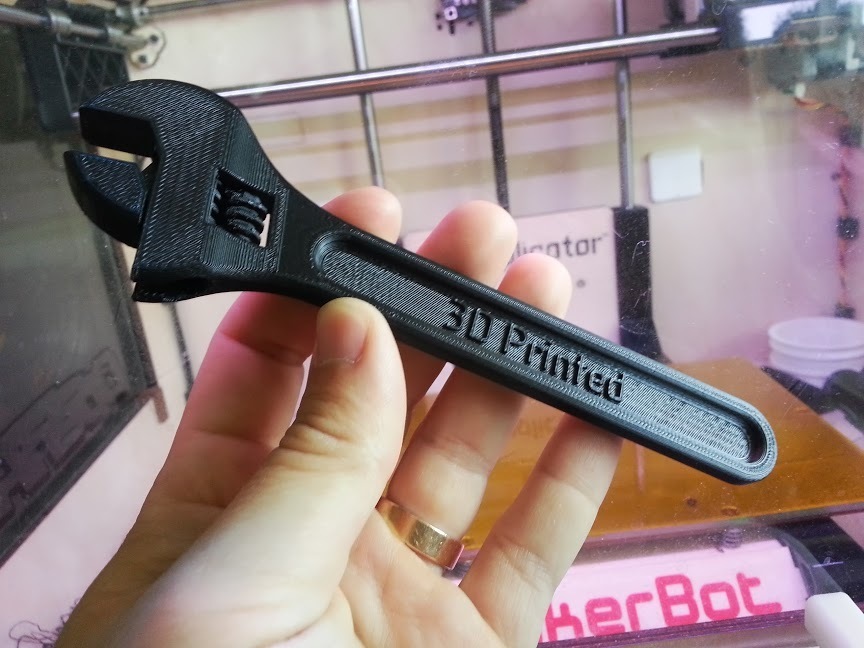

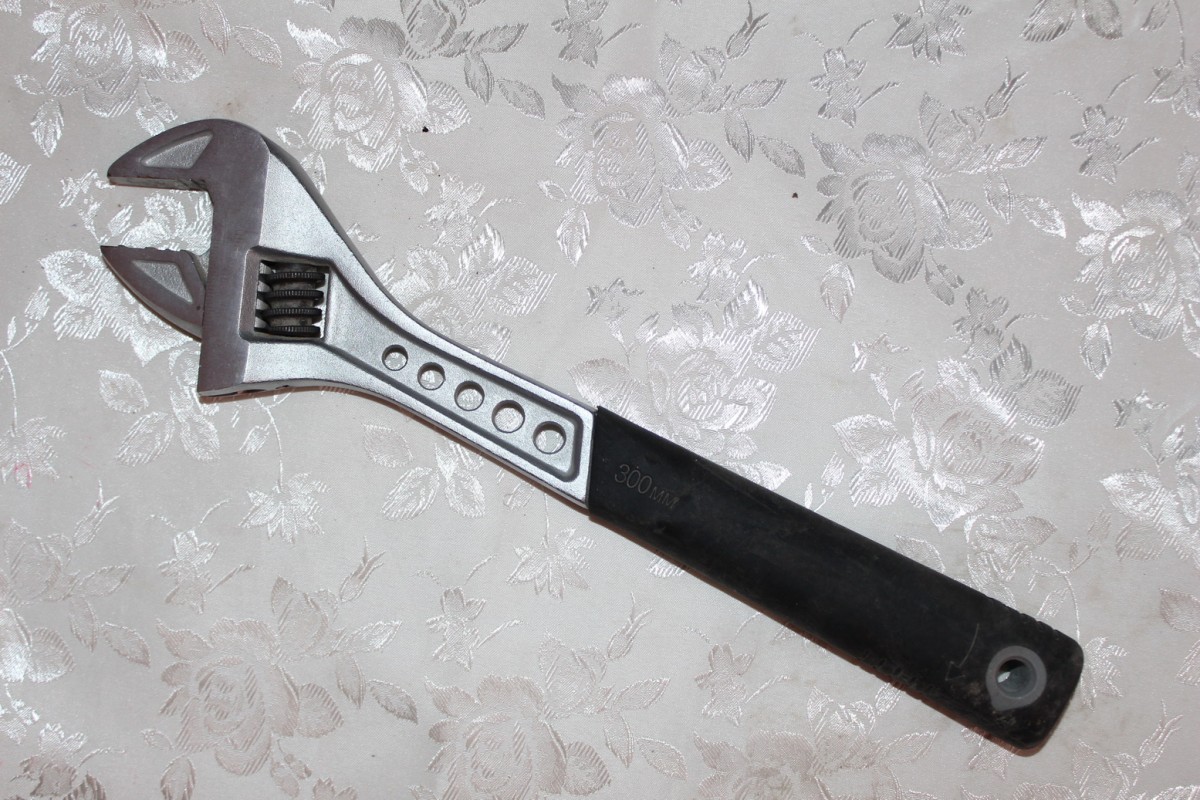

Фото разводных ключей

Также рекомендуем просмотреть:

  • Как выбрать набор гаечных ключей
  • Как пользоваться стуслом
  • Набор головок с трещоткой
  • Как сделать трубогиб своими руками
  • Обзор современных трубных ключей
  • Шарнирный вороток
  • Как сделать кувалду своими руками
  • Виды плашек для нарезания резьбы
  • Пистолет для забивания гвоздей
  • Как выбрать стамеску
  • Какой выбрать напильник
  • Труборез для стальных труб
  • Как выбрать ножовку по металлу
  • Как выбрать ножовку по дереву
  • Шестигранные ключи
  • Как выбрать хорошие кусачки
  • Виды отверток и их назначение
  • Сантехнический трос для прочистки канализации
  • Виды молотков
  • Какой колун лучше выбрать
  • Как выбрать хороший ручной рубанок
  • Отличия между плоскогубцами и пассатижами
  • Инструкция как сделать топор своими руками
  • Метчики для нарезания резьбы
  • Современные бокорезы
  • Как выбрать хорошие круглогубцы
  • Инструкция как выбрать и применять порошковый огнетушитель

Помогите сайту, поделитесь в соцсетях 😉

Особенности производства работ

Благодаря возможности регулирования размера зева (расстояния между «губами»), использовать устройство достаточно просто – всего лишь необходимо подобрать нужный размер, соответствующий диаметру рабочей детали. В случае со стандартным инструментом нужно лишь подрегулировать зев посредством червяка.

Для газового (универсального) ключа порядок несколько иной:

  1. Необходимо помнить, что движение прибора осуществляется в сторону рукояти, где находится фиксирующаяся гайка (в ином случае губы попросту соскользнут с детали);
  2. Для откручивания/закручивания соединения, устройство нужно установить нужной стороной;
  3. Трубка/гайка помещаются в зев между губами;
  4. Далее губы сводятся между друг дружкой с максимальной плотностью;
  5. Вручную затягивается винт регулировки;
  6. На завершающем этапе рукоятки сводятся между собой для максимальной сцепки.

По окончанию всего порядка действий можно приступать к откручиванию/закручивании.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
