Ключ газовый. Размеры по номерам

Цены и качество газовых ключей

После того, как разобраны сильные и слабые стороны помощника стоит и поговорить о самом важном, а именно, о цене. И тут разброс может быть еще большем чем разновидностей

Он может стоить как 500 рублей, так и больше десяти тысяч. Дело в том, что на цену влияет ряд показателей, а именно:

Материал инструмента;

Популярностью бренда;

Качество сборки;

Страна производителя.

Главным критерием отбора для любого человека, как новичка, так и мастера будет частота использования. Именно от значения будет зависит остальное. Если инструмент нужен для решения нескольких задач раз в полгода, то нет смысл рассматривать дороже тысячи рублей.

А если он нужен для профессиональных и постоянных работ, то тут нужно более серьезно подходить к выбору помощника, ведь дешевая модель продержится не долго, да и починить ее будет проблематичное. Чтобы не прогадать с качеством лучше приобретать инструмент в фирменных магазинах популярных производителей, где используются лучшие материалы и имеется гарантийное обслуживание.

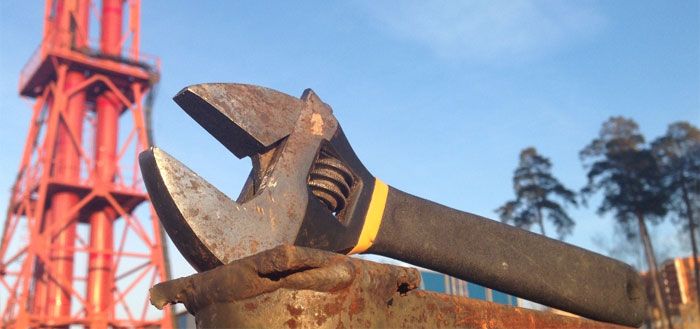

Разводной ключ — 120 фото и советы по подбору оптимальной модели

В настоящее время инструменты представлены в большом количестве, некая доля из которых занимается помогающими раскрутить или закрутить гайки и болтики. В сантехнической сфере всё большую популярность и распространение занимает гаечный разводной ключ. Он заменяет большое количество других инструментов этой направленности.

Определяемся с моделью разводных ключей

Многие люди, желающие купить инструмент, интересуются вопросом, какой разводной ключ лучше. Размер — один из параметров выбора необходимого инструментария для проведения сантехнических работ. Возможность откручивания и закручивания гаек и болтов заключается в величине ключа, который бывает маленьким, средним и большим.

Самым маленьким по размеру является разводной ключ с маркировкой КР-19. Отличительной особенностью данной модели является регулировка диапазона движения губок в стороны, состоящий в промежутке от 0 до 19 мм.

Подобным инструментом можно с лёгкостью открутить небольшие гайки, имеющие размер до 19 мм. Удобство, лёгкость при работе отличают подобное приспособление.

Для выполнения работы с крупногабаритными размерами оптимальна модель, имеющая индекс КС-46. Но в сравнении с двумя первыми модификациями устройства эта модель используется лишь иногда.

Обычно гаечный разводной ключ имеет и другое название – рожковый. Такое название дано устройству, так как концы инструмента похожи на рожки.

Прибор покупается по различным ценам. Они имеют зависимость от параметрических данных и особенности изготовления.

Разводной ключ с трещоткой снабжён разметкой в виде цифровой шкалы, находящейся на корпусе. Она помогает устройству моментально определиться, та или иная гайка какой губкой может быть закручена. В обязательном порядке отличительной особенностью подобного устройства является наличие небольшого припуска.

Если выбирается ключ 30-миллиметровой величины, то губки раздвигаются ещё на 2 мм. Поэтому откручивание и закручивание гаек 32-миллиметрового размера возможно с помощью ключа модели КР-30.

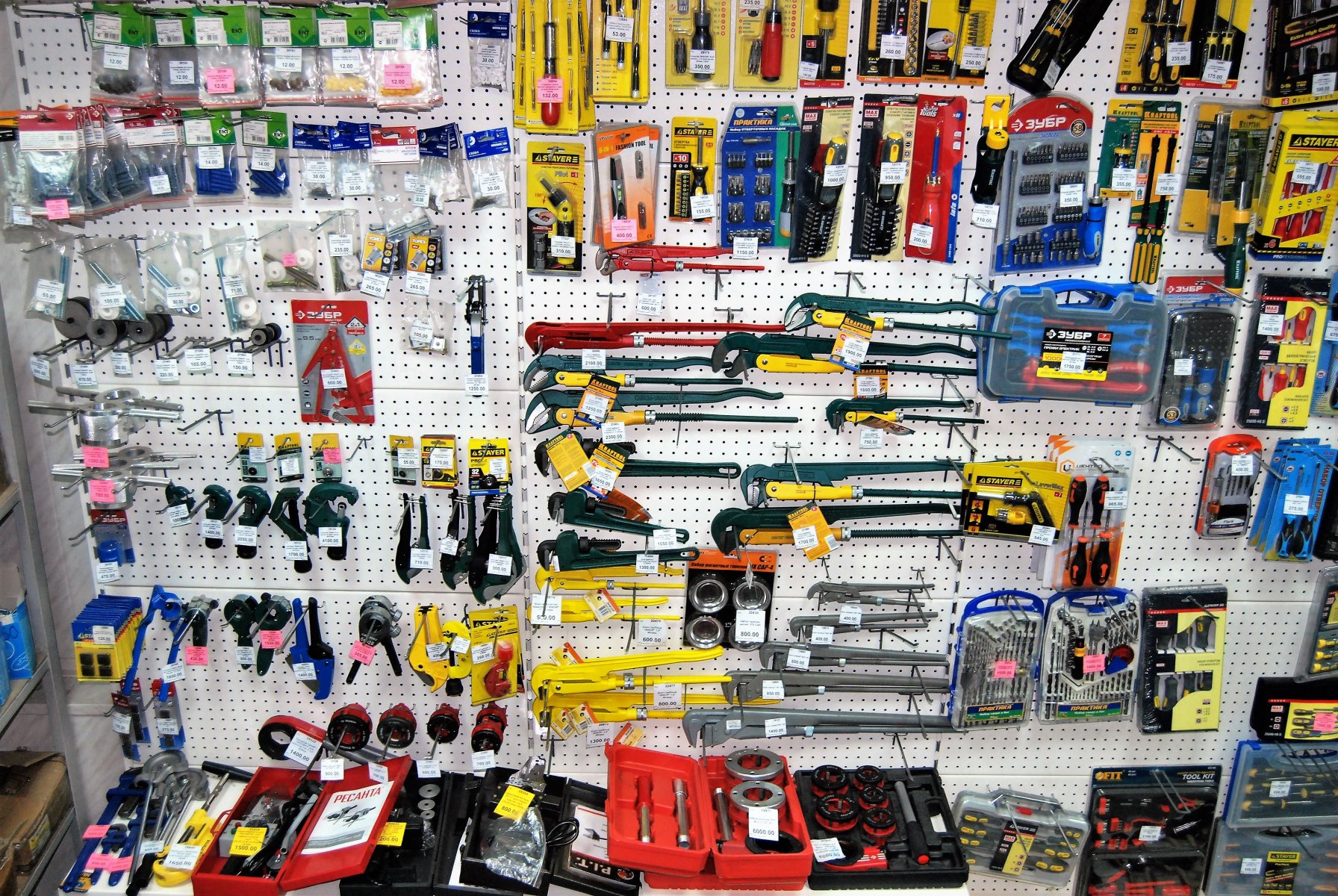

Цена и качество моделей разводных ключей

Выбор модели начинают многие мастера с того, кто является производителем того или иного приспособления. В зависимости от производителя модели отличаются качеством, ценой и гарантией на него.

Отечественные производители Intertool и Mastertool имеют наибольшую известность среди мастеров. Они обладают отличным качеством при экономически выгодной цене.

Сейчас все разводные ключи можно купить по различным ценовым категориям:

Наиболее оптимально и выгодно приобретать разводные ключи в наборе. Цена приспособления отличается экономической выгодой. Помимо прочего, необходимо мастеру выбрать тот ключ, какой необходим в данной конкретной ситуации, чтобы открутить или закрутить гайки любых размеров.

Стоит особое внимание уделять тому, есть ли ржавчина на инструментах. Она негативно влияет на функциональность устройства

При использовании таких приборов нельзя подгонять ключ под гайку, необходимого размера, поэтому затруднительно откручивать элементы расшатанными губками.

Трудно открутить гайки, имеющие разный размер, при отсутствии прорезиненных ручек

Стоит при приобретении инструментария уделять внимание функциональности, внешней привлекательности разводных ключей, качеству и цены

История возникновения

В целом упоминания о гаечных ключах встречаются начиная с XV века. Массовое же производство и применение начинается лишь в XIX веке, с началом промышленного производства. В том же XIX веке был сначала изобретён гаечный ключ с изменяемым размером (переставляемыми губками). Потом возник разводной, из конструкции которого путём добавления червячного механизма и появился привычный сегодня газовый.

Заслугу изобретения трубного (газового) ключа присваивают сегодня шведу Юхану Петтеру Йохансону (Юханссону), модифицировавшему в 1892 году разводной ключ. Массовое производство газового ключа под маркой Bahco также организовано в Швеции. Эти ключи продавались вполне успешно. Поэтому этого типа инструмент часто называют шведским или «шведкой». Согласно российскому ГОСТу этот вид ключа обозначается как ключ трубный рычажный (КТР).

Ключ раздвижной сантехнический купить

Разводной ключ является универсальным, прочным и высококачественным ручным инструментом для закручивания и отвинчивания гаек, винтов и вентилей. Ключ разводного типа обладает подвижными губками для раскрытия инструмента и установки оптимального расстояния для качественного закручивания определенного крепежного элемента. Хорошему, качественному и долговечному разводному ключу не обойтись без дополнительных процедур нанесения хромированного, оксидированного или фосфатного покрытия.В зависимости от размерных показателей, ключи разводного типа бывают:

1. Большими – инструментами с предельным размером гайки до 50 мм.

2. Средними – инструментами для качественного и крепкого зажима крепежных деталей с диаметрами до 30 мм.

3. Малыми –ключами для зажима металлических крепежных деталей с диаметром до 20 мм.

В зависимости от размера надежной прорезиненной рукоятки, ключ гаечный разводной бывает:

· Миллиметровым — износостойким и практичным ручным инструментом с длиной ручки до 100 до 380 мм.

· Дюймовыми — прочными и надежными инструментами разводного типа, рукоятка которых обладает размером 10-12 дюймов.

Чтобы купить разводной ключ наивысшего качества, нужно не только прийти в ближайший строительный магазин, а и обратить внимание на наличие следующиххарактеристик:

· Эргономичной термопластмассовой или прорезиненной рукоятки для препятствования скольжениям в руке строителя при выполнении монтажных махинаций.

· Оксидирования и антикоррозийной обработки у устройства.

· Качественной легированной основы.

· Увеличенного зева для качественного и быстрого обхватывания и закручивания гаек.

· Параллельных рабочих плоскостей – для препятствования заклиниванию и преждевременной технической негодности инструмента.

· Не болтающейся подвижной части. Например, ключ раздвижной сантехнический должен обладать надежно закрепленной подвижной частью для выполнения мелких работ.

· Плавного и мягкого поворачивания спирали для стягивания плоскостей.

Разводной ключ, цена которого не является низкой, относится к универсальным инструментам с немалым зевом, что могут заменить несколько рожковых ключей.

Такой класс инструментов требует к себе внимательного и аккуратного отношения. Ключ разводного типа отличается возможностью подстраиваться даже к нестандартным размерам гаек, однако не справится с надежным захватыванием шестигранника ржавой или затянутой гайки.

Ключ разводной 1 является одним из гаечных ключей, которым строители часто пользуются для откручивания старых гаек и установки новых крепежных элементов. Качественный ключ такого типа должен обладать прочной прорезиненной или термопластмассовой ручкой, а также стальной рабочей зоной с антикоррозийным оцинкованным и оксидированным покрытием.

Гаечный ключ разводного типа может быть альтернативой рожковых и шестигранных ключей, благодаря их способности к быстрому и фиксированному установлению оптимального расстояния между губками. Однако устройства данного типа не справятся с сильно закрученными, «углубленными» гайками.

История возникновения

Чтобы застать момент создания первого прототипа, нужно вернуться в конец XV века, в Швецию. В то время инструмент назывался гаечным, из-за своего назначения. Им пользовались редко, развитие его было долгим. Единственная компания, которая занималась производством, распространением была Маузер.

Производство было мелким, не имело долгое время успеха. Небольшими шажками продвигалось усовершенствование инструмента, над данным вопросом работали разные люди, практически, по всей Европе.

Только спустя 50 лет инженеры Швеции сделали следующий прорыв, после чего стали называть их шведским. После прорыва этой отраслью стали заниматься все больше и больше скобяных, инженерных фирм.

В момент производственного бума, на рынке стали появляться разные аналоги. Они различались по форме, размеру, виду, номеру. Все продолжалось долго, пока мир не успокоился и не утвердили на официальной основе две общих системы измерения, а именно, дюймовая и метрическая.

Так совпало, что стала развиваться, газовая индустрия. Для настройки, монтажа оборудования стали использовать шведские ключи, которые уже тогда в простонародье назывались шведками. Вскоре работники газовой промышленности получили на руки совершенно новую модель, которая имела не зубья, а губки.

Новинку практически сразу выкрасили в красный цвет, потому что он был важнейшим инструментом в работе, была необходимость в любой момент найти его среди остальных инструментов. Практически сразу его окрестили газовым. В свою очередь сантехники называли его либо шведкой, либо трубным.

Размеры ключей по номерам

Наиболее распространённой классификацией размерности «шведских» ключей является разбивка по номерам. Номера описываемого инструмента разделяются в зависимости от диаметра трубы, с которым можно работать этим приспособлением, и от общей его длины. Параметры ключей по номерам представлены в таблице.

Номер трубного ключаДлина инструмента, ммДиапазон диаметров зажимаемых заготовок, мм
№02005–27
№130010–35
№240020–50
№350020–65
№465025–60
№580030–120

Попадаются упоминания о газовых ключах №6, 7 и больше, однако они встречаются очень редко. Наиболее часто используемыми являются размеры №1, №2 и №3.

Виды газовых ключей

За многолетнюю историю было создано множество вариаций этого инструмента. Многие ученые и техники вносили свой вклад в его модификацию и усовершенствование. На рынке строительных инструментов остались только лучшие виды, например, шведский или американский газовый ключ. На данный момент используют следующие вариации инструмента:

  • с самозахватом;
  • рычажный;
  • трубный или газовый разводной ключ;
  • цепной или большой газовый ключ;
  • шунтовой.

Если говорить о России, то наибольшим спросом в стране пользуются рычажная разновидность разводного ключа. В странах Америки и Европы больший спрос получил инструмент трубного типа. В Белоруссии и Португалии с одинаковой частотой покупают оба вида газовых ключей. Остальные модели считаются узко профессиональными и используются только специалистами.

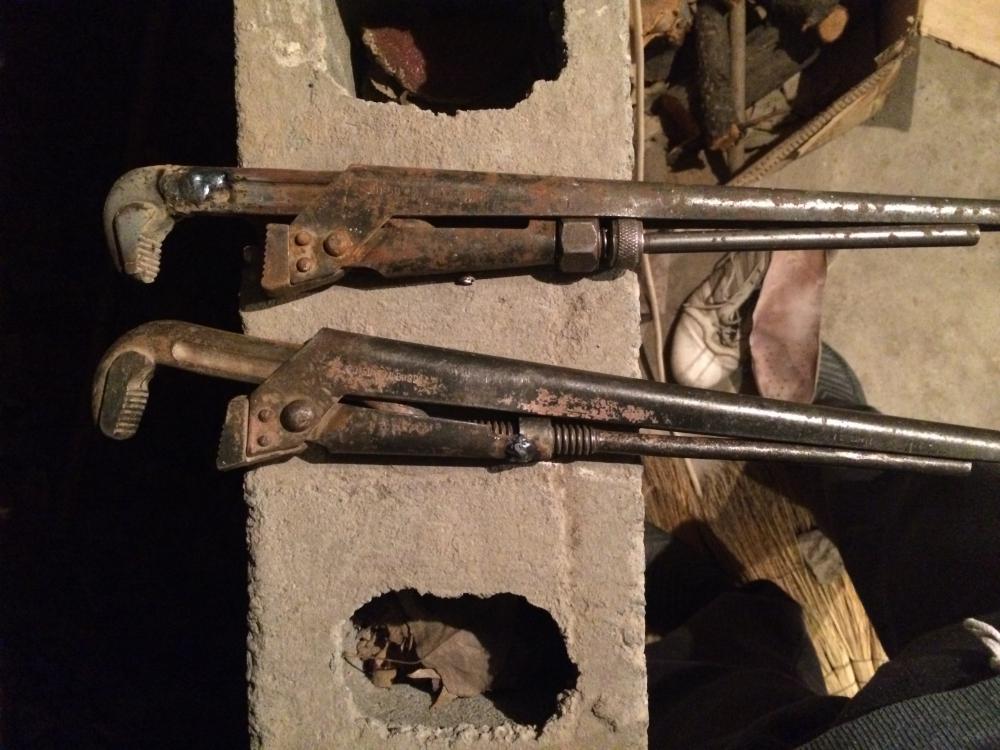

Трубный ключ рычажный

По внешнему виду инструмент представляет собой скрепленные рычаги. Один из них пребывает в неподвижном положении, а второй – регулирует обхват губок. По другому инструмент именуют – шведский ключ. Основное его отличие – наличие сменных губок, которые можно располагать под разными углами. Таким устройством можно работать с трубами разного диаметра. При этом срок его эксплуатации будет долгим.

При работе с трубный рычажным ключом не требуется особых физических усилий. Этот фактор тоже отличает вид от других. Стоимость рычажного изделия колеблется в средних ценовых пределах. Если цена на рычажный газовый ключ низкая, то это значит, что его изготавливали из некачественных материалов. Прослужить долго такой инструмент не сможет. Лучше покупать только изделия от проверенных фирм-производителей.

Газовый цепной ключ

Этот вид один из самых простых по конструкции. Состоит модель из зажимного механизма и рукояти. Первый представлен щетками, прикрепленными болтами к ручке. Основной элемент конструкции – металлическая монолитная ручка с порожком на конце. Она предотвращает прокручивание инструмента при работе с трубами разного диаметра. Другим важным элементом газового ключа рассматриваемого типа является цепь. Она обхватывает трубу по всему диаметру и удерживает ее под определенным напряжением.

Газовый цепной ключ – это один из самых простых инструментов для работы с трубами. Основные принципы его эксплуатации:

  1. Цепь инструмента накидывается на трубу и затягивается.
  2. Губки ключа должны упираться в обрабатываемый материал.
  3. Физическими усилиями нажимают на конец рукояти и поворачивают в нужном направлении.
  4. Максимальный зажим трубы обеспечивают зубчатые торцы,а в роли фиксирующего элемента выступает цепь.

Трубные щипцы

По-другому изделие называют клещами. Еще одно наименование – ключ разводной сантехнический газовый. Он относится к группе универсальных изделий: может использоваться и в быту, и при выполнении профессиональных работ. Конструкция ключа состоит из двух основных частей – рукоятки и рабочей зоны. Между ними можно менять угол наклона, в зависимости от специфики работ. Например, стандартными клещами вытаскивают гвоздь или извлекают непригодный крепеж.

Клещи, как узкопрофессиональный инструмент, используют и как гвоздодер, и как отвертку. Дополнительные элементы, необходимые для профессиональных работ, располагаются на обратной стороне держателей. Сантехнический газовый ключ, как правило, имеет зубчатую выемку для обеспечения удобного захвата. Его отдельные части скреплены шарнирным соединением, поэтому контролировать угол наклона губок очень удобно.

Универсальный трубный ключ

Приспособление заменяет множество других инструментов, необходимых для отворачивания и заворачивания гаек. Это лучший газовый ключ для работы с соединительными элементами различных размеров. Величина его захвата варьируется от 9 до 36 мм, поэтому он может заменяет и большой, и маленький газовый ключ. С помощью универсального инструмента можно одинаково качественно откручивать болты с многогранными, круглыми и квадратными головками.

Достоинства и недостатки

Продуманный, качественный инструмент всегда с удовольствием используется как профессионалами, так и любителями. В этом смысле конструкция газового ключа обладает целым рядом достоинств:

  • возможность зафиксировать трубу и зажать резьбу без нарезания специальных граней;
  • возможность работы в труднодоступных местах;
  • несложная конструкция, ремонтопригодность;
  • качественные материалы, применяемые при изготовлении инструментария, обеспечивают надёжность и долгий срок эксплуатации (естественно, если инструмент фирменный);
  • большая физическая сила для зажатия труб не требуется, нужно только правильно подобрать размер;
  • специальные зубья на губках цепляются за гладкую поверхность, облегчают фиксацию детали.

Основным недостатком следует отметить возможность смятия и даже поломки трубы. Однако нужно упомянуть, что такое случается только при неправильном выборе размера инструмента и чрезмерном зажатии регулировочной гайки, вследствие чего сжимающее усилие превышает прочность детали (муфты или трубы).

Достоинства и недостатки разводного инструмента

В бытовых условиях разводной инструмент применяется достаточно широко. Но профессиональные мастера его не очень любят. Причина такого отношения – следующие минусы:

  • Размер головки создаёт немало трудностей, если приходится работать в местах с трудным доступом.
  • Люфт двигающегося элемента мешает плотному сжатию крепёжной детали.
  • С течением времени происходит изнашивание червячного механизма и увеличение люфта.
  • Отсутствует возможность создать крутящий момент значительной величины.
  • Необходимо регулярно настраивать и регулировать подвижную губку.

А основное достоинство раздвижного ключа – возможность изменять расстояние между двумя губками.

Размеры по номерам

  • КР-19. Маркировка означает что развести нижнюю губку можно только на 19 мм, это и будет самый максимальный размер откручиваемого болта. Такой ключ имеет небольшой размер и очень удобен в работе.
  • КР-30. Разводной ключ среднего размера. Диапазон регулировки нижней губки от 0 до 30 мм. Является золотой серединой, справляется с большинством бытовых обязанностей, часто применяется в сантехнических работах.
  • КР-46. Рабочий диапазон инструмента от 0 до 46 мм. Ключик с таким номером относится к специальным видам и, скорее всего, вы не увидите его в наборе домашнего мастера. В основном его применяют на производстве для обслуживания станков и механизмов.

При работе нужно учитывать, что разводные ключи имеют припуск в 2-3 мм, и губки разводного ключа могут захватить ещё пару миллиметров. Например, ключом КР-30, можно будет свободно открутить тридцать второй болт.

Преимущества и недостатки газового ключа

Эксперты называют рассматриваемый инструмент универсальным, удобным, практичным. Сразу же хотелось бы отметить, что пользоваться этим «устройством» можно как профессиональному мастеру, так и новичку, который ни разу не держал его в руках.

Газовый ключ обладает рядом плюсов, которые и является его положительными особенностями:

  • благодаря инструменту можно без проблем совершить одновременно фиксацию трубы и зажим самой резьбы (при этом, никаких граней дополнительно нарезать не придется)
  • использовать рассматриваемый ключ можно даже в местах, где работа ни одним аналоговым ключом невозможна
  • конструкция инструмента очень простая
  • подлежит ремонту
  • для изготовления ключа используются качественные материалы, что способствует его долгой эксплуатации и надежности
  • использование газового ключа не требует применения дополнительной физической силы (главное, правильно выбрать размер и номер)
  • используя трубный ключ, фиксация детали является облегченной

Помимо преимущественных характеристик, газовый ключ, имеет и свои минусы:

  • применение грубой физической силы может привести к деформации и смятию трубы
  • громоздкость конструкции (это не маленький ключик, который можно бросить в общий ящик с инструментами).

Отметить также стоит и тот момент, что качественный ключ будет стоить недорого, но при этом, и дешевой цену явно назвать нельзя, так что слишком низкая стоимость газового ключа может говорить о том, что инструмент изготовлен из некачественной продукции.

Если потребитель знает, что пользоваться ключом он будет нечасто, можно приобрести бюджетный вариант, если же для постоянного пользования — тогда стоит заплатить больше, но при этом, получить качественный товар, который будет служить очень долго.

Разобравшись с вопросами – размеры газовых ключей по номерам, качественные их характеристики, можно будет сделать определенные выводы о надобности и его незаменимости.

Производители сантехнического и строительного инструмента – как европейские, так и российские, белорусские, китайские компании — предлагают большой ассортимент трубных и газовых ключей для сантехнических работ.

На сегодняшний день существует множество различных классификаций для трубных рычажных ключей, наиболее распространённым в странах постсоветского пространства является разделение их по номерам. Эта классификация регулируется ГОСТ 18981 – 73, в котором выделяют 5 размером ключей.

Технические характеристики каждого номера представлены в таблице:

Номер газового ключаДлина ключа, ммДиаметр трубы, ммМасса, кг (не более)
№1300От 10 до 360,8
№2400От 20 до 501,3
№3500От 20 до 631,9
№4630От 25 до 903,5
№5800От 32 до 1205,8

Также выделяют газовый ключ № 0 длиной 200 мм для труб диаметром от 5 до 28 мм. Существуют ключи под номерами 6 и 7, но они относятся к узкоспециализированному сантехническому ручному инструменту для выполнения нестандартных работ.

Самыми распространенными и универсальными являются газовые трубные ключи под номерами 1, 2 и 3. Они используются не только для работы с трубами, а также для захвата, обжима и фиксации болтов, гаек, муфт и др. резьбовых соединений.

Европейские производители ручного инструмента для сантехнических работ (Virax, Rothenberger, SUPER-EGO) предлагают газовые трубные ключи, где диаметр захвата трубы указан чаще всего в дюймах.

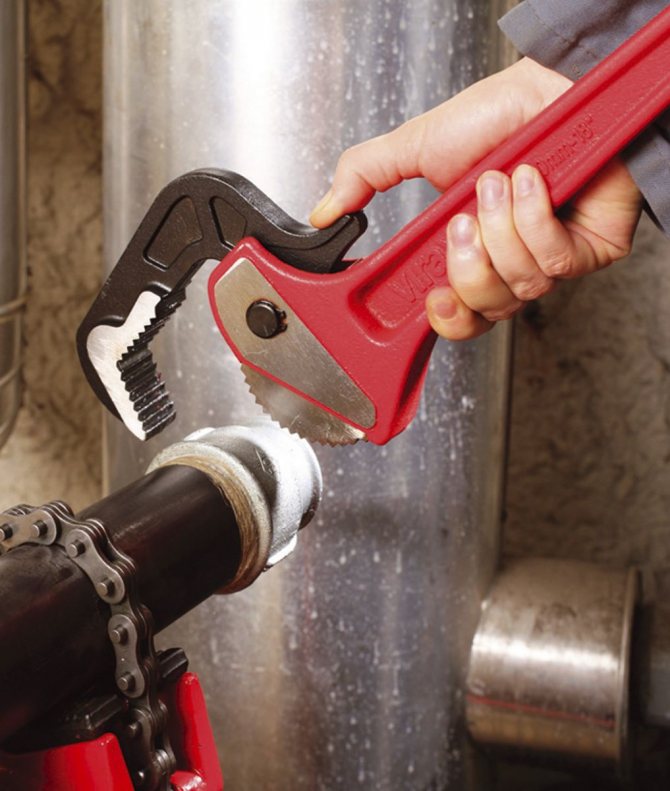

Ключи трубные рычажные (газовые) – назначение

Ключ трубный рычажный или газовый ключ, используют для захвата и вращения труб двумя руками при монтажных работах на трубопроводных системах газо- водоснабжения населенных пунктов, многоквартирных домов, промышленных предприятий.

Ключ газовый является основным инструментом для работы с трубами всех профессиональных слесарей сантехников, он также используется в домашнем хозяйстве как подсобный инструмент на все случаи жизни для фиксации не только труб, но и предметов любой формы. Ключ трубный с успехом может заменить трубные тиски при резьбонарезке трубной резьбы в домашних условиях или при монтажных работах на строительном объекте. “Мертвая” хватка позволяет газовому ключу разобрать даже очень сильно “закипевшие” соединения – труба / муфта или  муфта / сгон.

Наиболее популярны ключи газовые зарубежных производителей таких торговых марок как Ridgid, Rothenberger (Ротенбергер) и др.

Почему газовый ключ называется газовым

Действительно интересный вопрос. Почти каждый слесарь сантехник искренне убежден, что он работает с газовым ключем, а не с ключем трубным рычажным – именно так по ГОСТ18981-73 он и называется. Толковый словарь выводит нас на Шведский след этого инструмента. Там мы найдем ключ разводной шведский / шведик или разговорный шведки. Конструкция ключа попала в Россию в конце 18 века и по нашим предположениям шведский разводной ключ начали применять при разработке первых нефте-газовых месторождений на юге страны. Ключи использовали для формирования буровых штанг и скоррее всего, именно с тех пор его и стали называть газовый ключ.

Позднее, когда этим вопросом занялись научные работники, газовый ключ официально стали называть “Ключ трубный рычажный” и соответственно ему посвящен ГОСТ18981-73, который действует по настоящее время. Теперь если Вас спросят, чем отличается газовый ключ от ключа трубного рычажного, можно смело ответить – это один и тотже ключ для труб. В нашем каталоге мы будем использовать обо термина.

Газовый ключ – номера и размеры

Знакомый нам уже ГОСТ18981-73 ввел понятия номер ключа, который определяет его размер – длину и диаметры захватываемых труб. Предусмотрено пять номеров ключей, из них наиболее применяемы №1; №2; и №3 размеры. Следует отметить, что по техническим условиям производятся ключи трубные и других размеров – №0; №6; №7; №8.

Ключ трубный рычажный (ключ газовый) №1 размера имеет длину 0,3 м и работает с трубами диапазона 10-36 мм. Более старший ключ трубный рычажный (ключ газовый) №2 размера длиннее собрата на 0,1 м и может справится с трубами от 20 до 50 мм. Наиболее ходовой ключ трубный рычажный (ключ газовый) №3 размера длиной 500 мм. свободно захватит трубы диаметрами из диапазона 20-63 мм. Оставшиеся ключи трубные рычажные (газовые) №4 и №5 размеров имеют длину 630 / 700 мм и диаметры зажимаемых труб 25-90 / 35-120 соответственно.

Достоинства и недостатки

Исходя из вышеописанного можно заявить, что данный инструмент не просто хорош, а очень хорош. Тоже самое говорят и мастера, которые ежедневно используют этот универсальный ключ в своей работе.

И столь долгая история создания инструмента не прошла даром, ведь он обладает целым рядом неоспоримых достоинств. Вот перечень этих положительных функциональных особенностей:

Универсальность, а именно, возможность использовать его для разных деталей, креплений, задач и работ;

Простота в использовании и конструкции, не нужно иметь специальных навыков для работы с этим инструментом;

Так как состоит из составных компонентов, то поврежденные части можно заменять и чинить;

Форма и принцип работы позволят его использовать в разных условиях, даже самых неудобных;

Во время использования происходит фиксация резьбы и детали, что позволяет без особых усилий производить работы.

С таким перечнем плюсов можно его назвать почти идеальным. А это почти из-за его двух небольших недостатков, которые также имеют место быть. Дело в том, что, если неправильно подобрать размер и оказать на деталь, трубу, крепеж чрезмерно-большое усилие, то этот объект может деформироваться.

Большинство разводных и рычажных ключей очень большие и не влезут в общий чемодан инструментов. Но эти недостатки меркнут перед количество положительных сторон разводного помощника. К тому же их можно просто решить: четкий подбор размера ключа, специальные на поясные крепежи и футляры для инструмента.
