Как должна стоять цепь на бензопиле

Можно ли укоротить цепь самостоятельно

В случае, когда цепь бензопилы растянулась настолько, что уже не натягивается, возникает необходимость уменьшить ее длину.

Можно и наращивать пильный элемент, добавляя новые звенья, которые можно приобрести отдельно или снять с аналогичного. В магазинах можно увидеть цепь для бензопилы, намотанную на бухты, которая продается на метраж. В общем, ремонт цепей для бензопил можно производить и в домашних условиях, поскольку найти все компоненты для него не составляет труда.

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

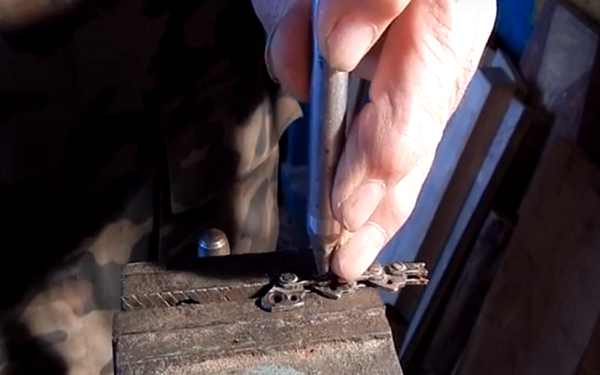

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

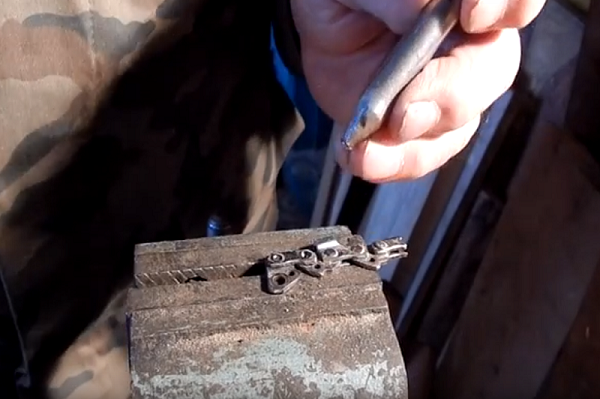

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Как соединить звенья

Для начала, необходимо приобрести в специализированном магазине звенья, подходящие под тип имеющейся у вас цепи. Делать это придется, если вы стачивали заклепки при разборке цепного элемента. Затем потребуется правильная сборка звена с учетом указанных на нем стрелочек. Собранный элемент положите на наковальню и несильными ударами молотка расклепайте заклепки.

Некоторые умельцы советуют соединять звенья при помощи сварки. Этот метод подойдет, если заклепки были сточены напильником. Но сначала нужно поэкспериментировать на какой-либо железке, чтобы выбрать подходящий режим сварки.

Сварку необходимо проводить укороченным и тонким электродом. Заклепка приваривается к боковой части звена, а лишний металл убирается надфилем. Единственный недостаток такого метода – перегрев металла, из которого сделаны элементы цепи. Как уже говорилось выше, из-за перегрева может снизиться износоустойчивость звеньев.

https://youtube.com/watch?v=du54QOg6lAg

Причины, по которым происходит растяжение цепи

Цепь бензопилы, вне зависимости от производителя, может растянуться по нескольким причинам:

Система смазки цепи бензопилы

• Неправильная работа масляного насоса. К перегреву цепи и ее быстрому растяжению приводит подача масла в недостаточном количестве.
• Естественный износ. Происходит в результате продолжительной работы инструмента.
• Использование некачественной смазки.
• Нарушение правил эксплуатации бензопилы.

Важно: При выявлении нарушений в работе масляного насоса необходимо устранить неисправности, обеспечить нормальную смазку пильного полотна. Невыполнение этого требования может привести к выходу из строя ведущей звездочки

Также следует обращать внимание на качество масла. Не допускается наличие в масле различного рода абразивных микрочастиц

Цепь растянута

При неправильной или длительной эксплуатации цепи она может сильно растянутся. Это связано с тем, что металл со временем может деформироваться. Слишком сильный износ становится причиной, по которой приходится приобретать новый вариант исполнения, но есть возможность использовать старый в течение недлительного периода. Избежать быстрого растяжения можно исключительно при соблюдении рекомендации по эксплуатации. Для проведения работы требуется:

Надеть растянутый вариант исполнения несложно, а вот с восстановлением возникает довольно много проблем, так как металл характеризуется повышенной прочностью. При этом основные элементы крепятся заклепками. Работа проводится следующим образом:

1. Изделие крепится в тесках.
2. Если работу проводить при применении болгарки, то есть вероятность, что поверхность будет повреждена, так как этот инструмент тяжело контролировать.
3. После измельчения проводится выбивание заклепок. Не нужно ее выбрасывать по причине возможности повторного применения.
4. Производители цепей не выпускают запасные элементы, которые требуются при обслуживании.
5. Заклепку сделать своими руками можно, но работа достаточно сложна.
6. Изделие делится на две части. Стоит учитывать, что количество направляющих и расстояние между ними должно оставаться неизменным.

При решении проблемы с большой длиной не стоит забывать о том, что слишком короткую цепь уже не натянуть. Кроме этого, не рекомендуется наносить масла на цепь электропилы.

Причины растяжения цепи и зачем ее нужно укорачивать

Цепь, независимо от того, шла она вместе с бензопилой в комплекте либо была куплена отдельно в магазине, растягивается. Это связано частично с её составом, а частично – со строением самой бензопилы. И в данном случае первое вытекает из второго.

Пильная цепь работает совместно с ведущей звёздочкой и шиной. Если бы цепь изготавливалась из твёрдого металла, то до её растяжения бы дело не дошло. Заменять звёздочку пришлось бы гораздо раньше, собственно, как и шину. Поэтому цепь изготавливают из мягкого металла.

Но всё же почему происходит растяжение? Звёздочка и цепь имеют величину, именуемую шагом. Когда инструмент новый, эти шаги совпадают у обоих элементов. Работая, звёздочка начинает изнашиваться, а цепь – растягиваться под, так сказать, новый её шаг. Кстати, на шине тоже расположена ведомая звезда, у которой появляется со временем аналогичная проблема.

Другие причины, которые так или иначе влияют на длину цепи:

1. Когда металл нагревается, он растягивается. А это, в свою очередь, происходит вследствие поломки масляного насоса, когда подача масла либо прекращается вовсе, либо происходит в недостаточном количестве. Поэтому после каждой заливки необходимо обязательно проверять, какое количество масла поступает на рабочую поверхность. Для этого во время работы инструмента нужно поднести чистый лист бумаги, на котором и должны остаться масляные следы.
2. Низкокачественный смазочный материал, который вовсе некоторые владельцы заменяют отработкой, способен не только привести к растяжению материала через его перегрев, но и вовсе притупить режущие зубья.
3. Земля, грязь, пыль – всё это напрямую влияет на вытягивание из-за протирания места соединения звеньев.

Тем не менее, даже если все правила соблюдены, смазочные материалы высшего качества, растяжение цепи – это естественный и неизбежный процесс, с той лишь разницей, что при правильном использовании это произойдёт позже. Поэтому укорачивание цепи – это тоже своего рода неизбежность. И к нему необходимо прибегать, когда регулировать бензопилу не имеет смысла. Укорачивание способствует увеличению эксплуатационного времени инструмента.

Проверьте растяжку

Важно своевременно проводить проверку степени натяжения. Как ранее было отмечено, при провисании или сильном натяжении режущая кромка может быстро изнашиваться

Работа по проверке состояния цепи проводится следующим образом:

1. Для начала отключается тормозная система.
2. В перчатках цепь на шине удерживается вручную.
3. Если она проходит в право и не провисает, то все нормально.
4. Если она проходит впритык, то следует немного ослабить натяжение, так как есть вероятность разрыва на момент эксплуатации.

Правильная эксплуатация бензопилы существенно продлевает ее срок службы. Основные рекомендации следующие:

Нужно время от времени проводить очистку свечи зажигания, за счет чего можно обеспечить легкий старт. Со временем на поверхности может появляться нагар, который существенно усложняет процедуру возгорания топливной смеси.
Регулярно проводится смазывание подшипников. Для этого применяется специальное вещество или моторное масло. Если устройство работает на сухую, то есть вероятность его существенного износа. Добавление смазки решает довольно большое количество проблем.
Нужно проводить регулярное смазывание воздушного фильтра, в некоторых случаях он смазывается маслом. При необходимости проводится замена фильтра на новый

Не стоит забывать о том, что фильтрующий элемент исключает вероятность поступления загрязнений в блок цилиндров.
Перед непосредственным проведением работы уделяется внимание тому, чтобы все фиксирующие элементы были хорошо затянуты. Для этого приходится проводить визуальный осмотр каждый раз перед применение бензопилы.
Ведомая звездочка также должна смазываться постоянно

Кроме этого, есть вероятность ее засорения. В противном случае элемент быстро изнашивается.
Точить и покрывать маслом цепь следует периодически. Эксплуатация с существенными дефектами не рекомендуется, так как это существенно повышает степень износа.

В заключение отметим, что нужно проводить своевременное обслуживание, так как в противном случае даже качественный инструмент не прослужит в течение длительного периода. В некоторых случаях приходится сдавать пилу в специальные фирмы, которые предоставляют соответствующие услуги.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Натяжение цепи на бензопиле влияет не только на нормальную эксплуатацию агрегата, но и на безопасность оператора, работающего с ним. Бензопила является очень травмоопасным инструментом, и ослабшая пильная цепь может привести к печальным последствиям. В свою очередь, чрезмерно натянутая цепь повышает нагрузку на инструмент. Поэтому перед каждым запуском аппарата необходимо убедиться, что этот важный элемент имеет правильное натяжение.

Инструменты необходимые для проведения работ

Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.

Конструкций пробойников несколько, расскажем о самой популярной.

Пробойник для заклепок

Пробойник – станок, который применяется для снятия заклепок.

Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.

Важно: размер заклепок в разных типах цепей отличается, поэтому при покупке пробойного станка убедитесь, что в комплекте имеется несколько наконечников, которые используются для разных типов гарнитуры. Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника

Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.

После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.

Заклепочно-обкатный станок

На станке установлен редукторный двигатель с высоким крутящим моментом.

Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.

Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.

Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.

Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.

Напряжение цепи

Провести натяжку можно при применении двух методов: быстрого и фронтального. Если применяется стрейч, то установка цепи на бензопилу проводится следующим образом:

1. Откручиваются гайки.
2. Шина удерживается и приподнимается с краю.
3. Есть специальный болт, который применяется для натяжения цепи.
4. Шина приподнимается для исключения вероятности провисания полотна.

Выполнить подобную работу достаточно просто, требуется для этого небольшой набор инструментов.

Натяжения цепи по часовой стрелке проводят в случае, когда нет много свободного времени. Винт цепи фиксируется надежно для исключения вероятности возникновения дребезжания на момент работы.

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• повышение расхода топлива – перерасход может достигать 30%;
• снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Заточка цепи электропилы своими руками

При появлении на режущих зубьях признаков износа, рекомендуется осуществить заточку цепи для электропилы. Чтобы сделать это самостоятельно, понадобится комплект специальных приспособлений:

• Напильники – плоский и круглый. Их диаметр должен подходить под зубья цепи.
• Оправка.
• Калибр.

Чтобы не выполнять лишней работы, первый зуб до заточки необходимо пометить маркером.

Пильный элемент при заточке не снимают, оставляют на шине, которую крепко фиксируют в тисках. Движения должны быть ритмичными, быстрыми, аккуратными и производиться в одном направлении, соблюдая угол заточки. При работе круглым напильником, нужно следить, чтобы он не выходил за уровень зубьев цепи более чем на 20 % своей длины.

Также не стоит забывать про ограничитель, его также нужно обработать напильником, поскольку со временем эта деталь изнашивается, теряя форму. Калибр (торцевой стороной и под углом 90 градусов по отношению к шине электропилы) нужно прикладывать к кромке ограничителя. Когда ограничитель выступает за пределы калибра, потребуется при помощи плоского напильника его подровнять.

Несмотря на кажущуюся сложность действий, замена пильных элементов на электропиле, регулировка натяжения и заточка не потребуют от мастера обращения в сервисный центр. Главное, выполнять все своевременно, не допуская слишком сильного износа деталей и не нарушать условия эксплуатации.

Как распутать цепь бензопилы

При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться. Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца.

Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался. Рано или поздно цепь распутается в ее естественное положение.

Существует еще один способ – можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно.

Размерные параметры шин

От ширины направляющего паза зависит скорость и агрессивность работы инструмента. Этот показатель влияет на выбор цепи. Размер хвостовика гарнитуры должен совпадать с глубиной пазов шины.

Если толщина хвостовика цепи и ширина паза не соответствуют друг другу, это может стать причиной перегревания металлических комплектующих элементов и их преждевременного выхода из строя. Более опасное последствие – обрыв цепи, что может привести к нанесению сложных травм оператору.

Подобные неприятности возникают также в тех случаях, если шаг цепи и венец приводного механизма не совпадают. Это провоцирует усиленное истирание ведущей звездочки, а замена этого элемента – затратная задача, так как должна проводиться при помощи специализированного оборудования в условиях сервисного центра.

Шаг звездочки и цепной гарнитуры также влияет на работу бензопилы. Самыми востребованными по праву считаются модели с шагом 0,325 дюйма. Этот показатель характерен для пил, мощность которых не превышает 3 л.с. Более производительные модели оснащаются пильной гарнитурой с шагом 3/8 дюйма. Есть и другие варианты, но они не столь распространены.

Ведомая звездочка часто изнашивается быстрее других компонентов. Это происходит по той причине, что данная часть шины централизованно не смазывается. Чтобы защитить звезду от преждевременного износа, следует регулярно смазывать её вручную (каждые 8-10 часов работы).

Особенности конструкции

Режущие звенья цепей, которые относятся к среднему и высокому ценовому сегменту, оснащаются 2 хвостовиками, что, соответственно, сказывается на их стоимости. Более дешевая гарнитура относится к пропускному и полупропускному типу.

В образцах пропускного типа все дополнительные элементы расположены после режущих частей. В пильных цепках, которые относятся к полупропускному типу, соединительные элементы располагаются после 2 пары звеньев.

В стандартных моделях пропускного либо полупропускного типа общее количество пильных звеньев достигает 50,40, а также 37,5%. Благодаря такой упрощенной конструкции, эта гарнитура стоит гораздо дешевле по сравнению с моделями, у которых каждое отдельное звено оснащено парой хвостовиков. Однако, из-за упрощенной конструкции, на дешевых цепях, во время распиловки древесины, увеличивается нагрузка непосредственно на само звено. В результате этого, такую гарнитуру необходимо часто затачивать.

Длина

Данный показатель зависит непосредственно от общего количества звеньев. Большинство отечественных и зарубежных производителей указывают в документах к своей продукции такие параметры, как длина и общее количество звеньев.

Конструкция цепей профессионального класса

Пильная гарнитура, которая относится к профессиональному классу, по конфигурации режущего звена делится на два вида:

1. Чизельная.
2. Чипперная.

При чизельной конфигурации, звенья в разрезе похожи на цифру 7. Благодаря такой конструкции профиля обеспечивается высокая производительность даже во время проведения сложных работ по распиловке деревьев.

Недостатком чизельных моделей является то, что их сложно затачивать вручную при помощи напильника, ведь даже при незначительном отклонении угла заточки, все преимущества семерочных профилей сводятся к нулю.

В чипперных моделях звено выполнено в форме серпа. Благодаря такой форме существенно увеличивается площадь контакта цепки и древесины, что, в конечном счете, увеличивает дополнительную нагрузку на двигатель. Пилки с чипперными звеньями обладают хорошим уровнем производительности. Они стабильно выполняют свою работу даже при сильном загрязнении поверхности.

Материал, из которого изготавливаются

При изготовлении стандартных пильных цепей применяется качественная и прочная хромоникелевая сталь. Для распиловки мерзлого дерева либо древесины с высокой плотностью рекомендуется приобретать оснастку с твердосплавленным звеном, при изготовлении которой используется победит.

Победит является твердым сплавом, который обладает хорошим запасом прочности. Этот сплав часто используется во время изготовления стеклорезов и токарных инструментов. Победит может наноситься на пильную цепь. Этот сплав припаивается к самим звеньям и играет роль режущей кромки.

Как правильно одеть цепь на бензопилу?

В большинстве моделей бензопил цепь просто одеть на шину при помощи откручивания головного винта, потом звенья необходимо расположить на ведущей звездочке. До работы следует оглядеть общее состояние всех режущих поверхностей и направляющего паза и установочного колеса. Часто в нем накапливается грязюка и маленькая стружка, которая потом приведет к плановому ремонту, ухудшению скольжения. Пошаговый метод работы:

• Высвободить винты, фиксирующие защитную крышку звездочки, обычно она закручивается при помощи барашковой гайки.
• Повернуть натяжную звездочку на право до упора.
• Наложить звенья на гарнитуру, начиная с верхушки. Допиться, чтоб они попали в надлежащие пазы.
• Закрепить назад крепление цепной звездочки, затянуть гайку. Направляющие должны попасть в особый желоб.
• Отпустить цепной тормоз, оттянуть цепь по косильной лески движения для проверки натяжения. По мере надобности подкрутить рычаг натяжителя. Набросок 4 – Установка цепи на бензопилу

Установочное колесо должно свободно прокручиваться после установки цепи бензопилы. В конце работы непременно смазать все передвигающиеся элементы инструмента, чтоб избежать резвого износа.

Принципиально! Установку гарнитуры следует проводить исключительно в плотных защитных перчатках. Это убережет вас от травм и порезов наточенными краями режущей кромки зубьев.

Установка шины на STIHL и Husqvarna

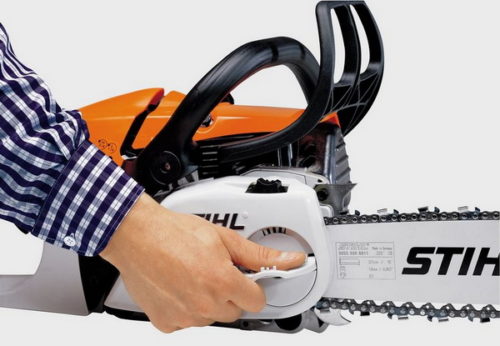

Модели бензопил от производителя STIHL могу отличаться в процессе сборки. Пошаговое управление:

• Раскрыть барашковую гайку, снять защитную крышку цепной звездочки. Повернуть ее на шине до упора на право.
• Наложить цепь на шину, начиная с верхушки, режущий зуб на верхней стороне должен глядеть четко вперед.
• Приложить собранную шину к бензопиле, конструкцию натянуть на звездочку. Надвинуть направляющую на болт с буртиком. Закрыть крышку, попав штырьками в предусмотренные производителем отверстия.
• Поворачивать барашковую гайку до того времени, пока крышка звездочки не коснется корпуса мотора.
• Повернуть зажимной болт вперед, ведущие звенья должны попасть в пазы шины. Стопроцентно закрутить барашковую гайку.

В конце работы проверить натяжение, если гарнитура плохо двигается, отрегулировать натяжение гайкой. Перед пуском следует включить цепной тормоз.

Метод установки шины с цепью для пил Husqvarna фактически схож. Главное отличие – у большинства моделей натяжение и регулировка расположения гарнитуры к корпусу контролируется не одним, а 2-мя барашковыми гайками. На защитном корпусе наружной звездочки изредка встречается отдельный регулировочный рычаг, потому настройку натяжения следует производить только болтами.

Принципиально! До работы с бензопилой следует пристально изучить управление пользователя. В нем тщательно обрисовывают все этапы опции и сборки инструмента.

Растянулась цепь

Любые многофункциональные конфигурации цепи приводят к понижению продуктивности инструмента, травмам во время работы.

Следует часто смотреть, чтоб не было деформации металла и растяжения более 1 см.

Если такая неувязка все таки появилась, требуется приобрести новейшую цепь либо откорректировать старенькую.

Разъединить звенья цепи на станке либо зафиксировать ее в тисках, сточить ратфилем заклепки и вышибить их при помощи бородка (болгарку использовать не рекомендуется).

Удалить 1-2 звена зависимо от степени растяжки цепи. После чего поставить все элементы на место, воткнуть заклепку и отбить ее молотком, использовать особый заклепочный инструмент. Для надежности рекомендуется использовать сварочный аппарат. В конце работы сточить избытки и заусеницы узким надфилем.

Механизмы натяжения

Прежде чем узнать, как правильно натянуть цепь бензопилы, нужно разобраться с механизмами выполнения данной задачи. Регулировка натяжения выполняется при помощи классического варианта, представленного в виде болтового соединения.

Регулировочные механизмы

Бензопилы профессионального предназначения имеют регулировочные механизмы, позволяющие выполнить регулировку путем перемещения рычага или поворотами дисков. Если для натяжки применяются натяжители, то степень завинчивания фиксируется специальными контрагайками.

Это интересно! Регулировка натяжения выполняется вместе с перемещением шины, так как именно от этого элемента зависит степень натяжки.

Цепь должна быть натянута до определенного момента. Ее нельзя сильно перетягивать, так как это приведет к преждевременному ее разрыву, и нельзя оставлять ослабленную. Регулировочные процедуры следует проводить исключительно на инструменте в остывшем состоянии. Когда инструмент нагрет, то цепь растянута, поэтому процесс регулировки будет неправильным.

Процесс натяжения

Негативные последствия неправильной регулировки включают в себя избыточный ее перегрев. При сильном перегреве быстрее изнашиваются звенья, затупляются зубья, происходит растяжение, что в итоге заканчивается необходимостью покупки новой детали.
