Как резать пленочный теплый пол

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Какой выбрать линолеум

Итак, вы определились с типом конструкции. Однако прежде чем начинать подготавливать полы с подогревом под линолеум, следует подобрать подходящий материал. Никогда нельзя забывать о том, что это синтетика, которая при высоких температурах начинает выделять токсичные вещества. В зависимости от структуры, линолеум с подогревом бывает:

  • натуральным;
  • алкидным;
  • поливинилхлоридным;
  • резиновым (релин);
  • нитроцеллюлозным.

Если в вопросе, можно ли делать теплый пол под линолеум, вас сильно интересует экологичность покрытия, рекомендуем обратить внимание на мармолеум – натуральный материл, обладающий высокой прочностью, огнеупорностью, антистатичностью и многими другими положительными свойствами. Такое рулонное покрытие способно прослужить десятилетиями, сохраняя начальную яркость и привлекательный внешний вид

Когда вы планируете монтаж теплого пола под линолеум, лучшего решения не найти

Мармолеум подойдет как на трубы, так и на кабель с пленкой. Единственный его минус – цена. Синтетика стоит значительно дешевле

Когда вы планируете монтаж теплого пола под линолеум, лучшего решения не найти. Мармолеум подойдет как на трубы, так и на кабель с пленкой. Единственный его минус – цена. Синтетика стоит значительно дешевле.

Если вы обустраиваете подогрев пола под линолеум, релин точно не подойдет. Резина плохо реагирует на термическое воздействие. Для водяных конструкций рекомендуются поливинилхлоридные материалы, для пленки – они же плюс некоторые модификации алкидных рулонов

Обязательно обратите внимание на такую характеристику, как степень теплопроводности. Устройство теплого пола под линолеум окажется неэффективным, если покрытие будет задерживать энергию, идущую от элементов нагрева

Например, материалы на основе вспененного ПВХ для таких конструкций не подходят

Например, материалы на основе вспененного ПВХ для таких конструкций не подходят.

Укладывая теплый пол под линолеум на бетонный или деревянный настил, помните, что максимальная температура обогрева составляет 180 Вт/м². Если вы планируете использовать оборудование в качестве основного отопления, такой мощности для полного комфорта может и не хватить. Обязательно уточните у продавца эти моменты, иначе покрытие быстро деформируется и начнет источать неприятные запахи.

Виды линолеума

Производители выпускают несколько видов данного материала:

На поливинилхлоридной основе. Считается одним из наиболее доступных вариантов, но у него имеется ограничение относительно максимальной температуры нагрева, при котором она не может превышать плюс 28°С

Обустраивать теплый пол под линолеум следует с осторожностью, осуществляя постоянный контроль над режимом эксплуатации. Глифталевый. Поверхность такого линолеума покрывают сверхпрочным глифталевым лаком

Поверхность такого линолеума покрывают сверхпрочным глифталевым лаком

Глифталевый. Поверхность такого линолеума покрывают сверхпрочным глифталевым лаком

Потребительские характеристики этого покрытия соответствуют современным требованиям. Оно является оптимальным выбором, если решается вопрос, как сделать теплый пол под линолеум. У него имеется большой недостаток – высокая стоимость.

Резиновый. Такой вид линолеума самый дешевый. Его редко укладывают в жилых помещениях по причине неудовлетворительных качественных показателей. При устройстве теплых полов в зданиях производственного назначения резиновый линолеум можно применять.

Однослойный. Этот напольный материал недорогой и одновременно непрочный, его нужно часто менять. Такой линолеум укладывают в загрязненных помещениях. Монтаж выполняют с нахлестом, заваривая его при помощи специального оборудования.

Утепленные линолеумы. Напольное покрытие, выполненное с их использованием, кладут толстым слоем, оно имеет низкую степень теплопроводности. Специалисты не рекомендуют задействовать утепленный линолеум для пола с обогревом, поскольку это приводит к снижению эффективности функционирования системы отопления.

Инфракрасный пол и безопасность

Отзывы о пленочных системах в интернете встречаются самые разнообразные. Одни заверяют, что инфракрасный пол излучает крайне опасное для здоровья людей электромагнитное излучение.

Другие заверяют, что это самое излучение исключительно благоприятно воздействует на организм и справляется с множеством распространенных заболеваний.

Инфракрасные пленочные системы теплого пола в процессе нагрева выделяют незначительное количество электромагнитного излучения. Интенсивность этого излучения невелика и угрозы для здоровья не представляет

На самом деле ни те, ни другие не правы. Интенсивность электромагнитного излучения такого устройства ничтожно мала, поэтому оказать сколько-нибудь негативное воздействие на человеческий организм оно просто не может. Кабельный электрический пол демонстрирует более высокие показатели интенсивности электромагнитного излучения, при этом считается вполне безопасным для здоровья.

По причине низких показателей интенсивности положительное воздействие излучения на человеческий организм также невелико. Дело в том, что электромагнитные поля могут позитивно влиять на здоровье только при условии совпадения температуры инфракрасной волны с температурой тела человека.

Обеспечить такой вариант в домашних условиях довольно затруднительно. Гораздо больше позитивного воздействия владельцы пленочного пола получают от пребывания в равномерно прогретом помещении с приемлемой влажностью воздуха.

При устройстве инфракрасного пленочного пола на больших площадях следует учитывать, что длина одной сплошной полосы пленки не должна превышать 10 метров

Еще один миф: инфракрасную пленку нельзя класть под линолеум или ламинат, поскольку такие материалы просто не пропускают излучение. Все верно, инфракрасные лучи через слой такого покрытия не проходят, однако это не означает, что помещение не прогреется. В этом случае сначала нагревается ламинат (или линолеум) и лишь после этого тепловая энергия передается воздуху в комнате.

При использовании других покрытий воздух прогревается сразу по всей высоте комнаты. Максимальная температура нагрева ламината или линолеума довольно умеренная – около 40 градусов. Поэтому температура в помещении будет вполне приемлемой, но перегрева воздуха или поверхности пола не произойдет.

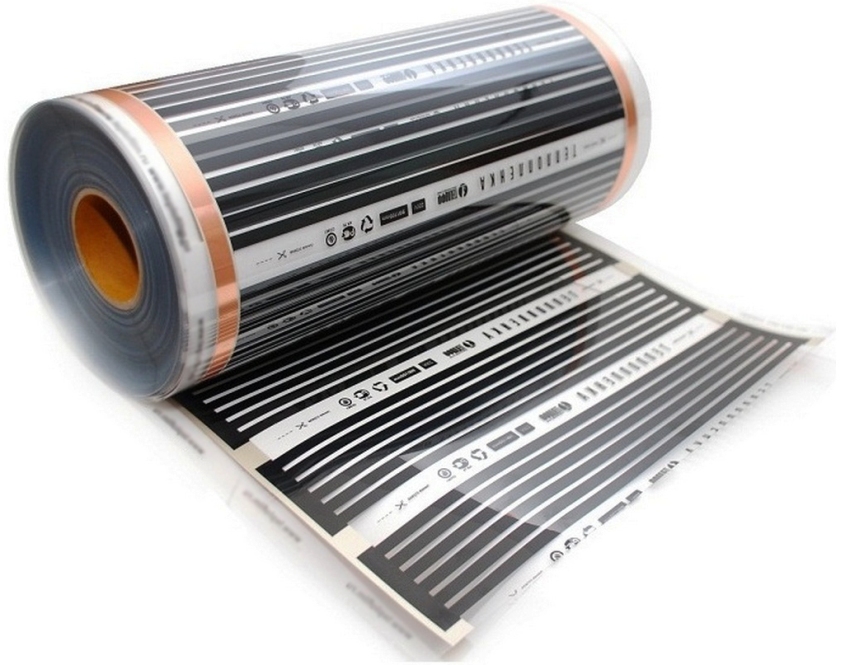

Особенности и характеристики инфракрасного пола

Чтобы правильно подобрать вариант, который покажет все свои преимущества перед остальными системами, нужно правильно подойти к выбору.

Учитывайте:

  1. 1. Толщину пленки при выборе пленочной разновидности конструкции. Данный показатель зависит от параметров полимера и карбонового слоя. Чем больше толщина, тем выше уровень защиты от механического воздействий.
  2. 2. Ширина рулона. Если у материала достаточная ширина, он меньше перегревается, одновременно с этим лучше отдает тепло. Этот параметр влияет на простоту установки.
  3. 3. Скорость прогрева. Качественные модели подобного пола имеют скорость отдачи тепла от 5 до 10 секунд.
  4. 4. Устойчивость к высоким температурам. Типовые изделия выдерживают температуру до +80 градусов, максимально устойчивые — до +130 градусов.
  5. 5. Наличие токопроводящих полос, которые должны быть изготовлены из сплава меди и серебра. И чем больше последнего компонента, тем качественнее будет конструкция.
  6. 6. Мощность. Этот параметр варьируется в пределах 130–450 Вт/м2. Все зависит от площади пола, его материала. К примеру, для ламината и линолеума показатель — в пределах 160 Вт/м2, а вот для керамогранита — от 220 Вт/м2. Более мощные модели используются для обогрева промышленных зданий и помещений (в мастерских, саунах).

Важно обращать внимание и на цвет основы — она должна быть молочной. Это говорит о применении безопасного и прочного полимера при производстве инфракрасного пола

2.1

Преимущества конструкции

Еще несколько лет назад конструкцию теплого пола можно было обустроить только с применением специального кабеля и нагревательных матов. Такие изделия отличались огромным потреблением электроэнергии. Поэтому была разработана более экономичная в эксплуатации и эффективная система.

У инфракрасного пола существуют следующие преимущества:

  1. 1. Принцип тепловой передачи. Объяснить это довольно просто: инфракрасное излучение воспринимается человеком как «родное» согласно физиологическим законам. Такое тепло схоже с солнечным.
  2. 2. Вырабатываемое излучение преодолевает напольное покрытие без потерь, обогревая предметы в комнате. Это делает их вторичным тепловым источником. За счет этого воздух в помещении не высушивается, бактерии гибнут, у самого воздуха нет неприятного запаха, он очищается.
  3. 3. Маленькая толщина пленки (она гибкая, прочная, можно свернуть в рулон) или стержней. За счет этого можно без проблем выложить инфракрасный пол под любое покрытие — от ламината до плитки, даже под ковролин. Необязательно делать цементную стяжку. Благодаря этому монтировать теплый пол можно в любое время, а не только при серьезном ремонте.
  4. 4. Простой монтаж. Даже человек, не имеющий особых навыков, сможет провести установку, причем достаточно небольшого списка инструментов.

К эксплуатационным преимуществам относят:

  • надежность;
  • экономичность применения;
  • быстрый прогрев комнаты;
  • простоту использования;
  • длительный срок службы.

2.2

Недостатки пленочного пола

Но у такой конструкции есть и свои минусы, о которых стоит помнить.

Минусы:

  1. 1. Электроэнергия. К одной из проблем относят зависимость конструкции от электрической энергии. Поэтому, если в загородном доме наблюдаются проблемы с этим фактором, это может стать серьезным недостатком.
  2. 2. Нагревание мебели. Этот недостаток можно отнести к любым видам теплого пола. Чтобы решить эту проблему, нужно использовать мебель на ножках, чтобы между полом и изделием было свободное расстояние в 3–5 см для циркуляции воздуха. Иначе пол начнет перегреваться, что негативно скажется на его состоянии.

Чтобы решить эту проблему, многие планируют зоны обогрева, где выстилается пленка, а на остальных участках устанавливают крупногабаритную мебель. Это тоже имеет ряд неудобств. Например, если будет желание сделать перестановку, придется либо снова учитывать расположение необогреваемых зон, либо поднимать напольное покрытие и переклеивать пленку.

Укладываем теплый пленочный пол

Начинаем укладывать теплый пленочный пол

Из рулона теплого пленочного пола нарезаем отрезки для формирования поверхности теплого пленочного пола. Учтите, что полосы теплого пола не должны соприкасаться или перекрещиваться.

Теплый пленочный пол может разрезаться обычными ножницами. При этом разрезать пленку можно не только в месте, обозначенном производителем, но и в любом другом.

Разрезаем листы теплого пола и укладываем их

При разрезании необходимо попасть в промежуток между нагревательными полосами.

Концы отрезанных полос изолируются при помощи обыкновенного липкого скотча. Если разрез проходит по линии, обозначенной производителем, то изолировать будет необходимо только коллекторные пластины.

Изолирование пластин теплого пола

Если вы разрезали нагревательный элемент между полос, то вам необходимо провести изоляцию всего края пленки по всей ширине.

Раскладываем подготовленные полосы по всей поверхности помещения

Подготовленные полосы раскладываются по всей поверхности перекрытия помещения. При раскладке пленки необходимо следовать заранее намеченному плану, а затем разметить места, где будут прорублены штробы под электрическую проводку.

Делаем разметку под установку теплового датчика

После этого сверните фольгу и обозначьте на полу место расположения канала под укладку температурного датчика.

Ширина штробы под датчик должно составлять около двух сантиметров.

Ширина штробы под датчик

Также канал под проводку можно прорезать при помощи электрического перфоратора.

Прорезаем канал под проводку

Вот так будут выглядеть посадочные места под проводку теплого пленочного пола.

Места под проводку теплого пленочного пола

В канал, прорубленный для температурного датчика размещается проводка. Для безопасности ее необходимо разместить в гофротрубке.

Размещаем проводку в гофротрубку

Проведите дополнительную уборку поверхности помещения. Для этого можно использовать промышленный пылесос.

Делаем уборку поверхности помещения

После уборки помещения необходимо разложить на его поверхности слой тепловой изоляции.

Укладываем тепловую изоляцию на пол

Затем полоса за полосой укладываются нагревательные элементы, предварительно подготовленная и изолированная..

Укладка нагревательных элементов

Укладка проводится согласно ранее созданному чертежу.

Продолжаем укладку нагревательных матов

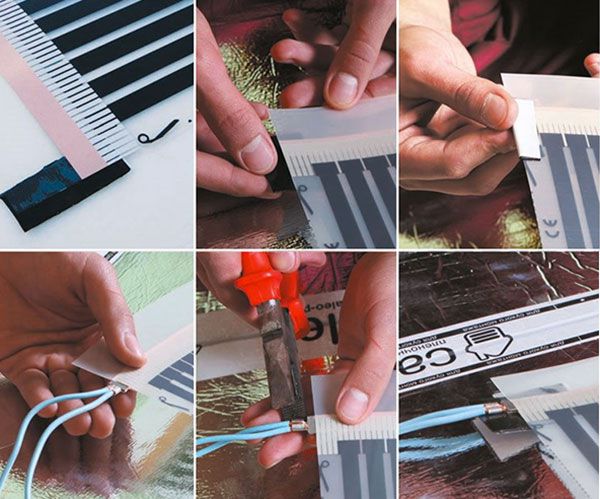

Соединительные кабели в местах соединений обжимаются в контакты.

Обжимаем соединительные кабели

Вот таким образом выглядят подготовленные контакты.

Вот таким образом выглядят подготовленные контакты.

А вот так выглядят два соединительных кабеля, зафиксированные в одном контакте.

Уложенные полосы нагревательных элементов соединяются при помощи соединительных кабелей.

Соединяем контакты и полосы нагревательных элементов

Контакты на полосах и кабелях обжимаются с использованием специального инструмента.

Обжимаются контакты с помощью специального инструмента

Таким образом выглядят соединенные кабелем нагревательные элементы.

Соединительные нагревательные элементы – фото

После соединения нагревательных элементов необходимо провести изолирование открытых контактов.

Изолируем открытые контакты

Вот так выглядят соединенные полосы пленочного теплого пола с изолированными контактами.

Подключенные полосы теплого пола к изолированным контактам

После соединения всей цепи замерьте сопротивление образовавшейся конструкции.

Замеряем сопротивление

Поверх уложенного теплого пленочного пола укладывается защитный слой.

Укладываем защитный слой поверх теплого пленочного пола

В качестве защиты можно использовать плотные полиэтилен. Он предохранит ваш теплый пол от водяных протечек.

Один слой полиэтилена должен заходить на другой примерно на двадцать сантиметров.

Монтируем финишное покрытие.

На уложенный теплый пленочный пол вы можете монтировать любое напольное финишное покрытие. В данном случае на теплый пленочный пол производится укладка ламината.

План укладки и записанное значение сопротивления конструкции отмечается на обратной стороне гарантийного талона теплого пленочного пола.

Укладка ламината на теплый пленочный пол

Что лучше теплый пол или конвектор?

Конвектор – это обогреватель, который греет воздух. Прогоняя его через себя, обеспечивает теплый воздух во всей комнате. Хорошо то, что сам корпус конвектора при этом практические не греется (в отличие от масляных радиаторов). При этом производительность его зависит от мощности, размеров, а также от того, если ли в нем вентилятор (чаще вентилятора нет, а воздух циркулирует естественным путем, т.е. просто проходя через устройство снизу-вверх).

Некоторые считают, что конвектор лучше, чем теплый пол. Дескать, пол не нагревает воздух и потому от него толку мало, только ногам тепло. На самом деле, от инфракрасного теплого пола в конце концов греется вся комната. Пол тоже сам по себе становится теплым в первую очередь, но ходить по нему вовсе не то же самое, что по раскаленному песку на пляже. Скорее приятно, чем жарко.

По деньгам конвектор, конечно, получается дешевле и гораздо проще. Однако, он действует более локально, хотя,  в итоге, комната все же нагреется и конвектором (но очаг тепла все равно будет чувствоваться). По нашим собственным ощущениям – теплый пол (если им покрыта большая часть комнаты) все же дает более равномерный обгрев помещения.

В целом можно сказать, что многое будет зависеть от собственных предпочтений. А также от ваших финансовых возможностей и от того, насколько захотеся заниматься монтажом пола. Сделайте в одном комнате ИК-пол, в другую поставьте конвектор, будет с чем сравнивать.

Инфракрасные пленочные полы от бренда Rexva

ИК пленки Rexva занимают вторую позицию в рейтинге теплых полов. Эта компания производит сверхтонкие пленочные коммуникации, которые можно устанавливать на различные типы поверхности (вертикальную, горизонтальную и даже на потолок). Модельный ряд теплых полов Rexva представлен не только системами со стандартным диапазоном мощности.

Для обогрева жилых и производственных помещений эта компания предлагает инфракрасные пленки, мощность которых достигает 400 Вт/м². Как правило, такие модели применяются для организации обогрева в саунах. Они отличаются высоким показателем водонепроницаемости, так как имеют специальное двустороннее покрытие, располагающееся сверху основного ламинирования.

Продукция от бренда Rexva отличается высокой прочностью и резистентностью к воздействию высокого давления. Их эксплуатационная сфера довольно широка – от малогабаритных комнат, до спортивных залов. Цена инфракрасного пола Rexva полностью соответствует хорошему качеству и надежности.

На рынке появились новые пленочные полы фирмы RexVa с эффектом саморегуляции, то есть при локальном перегреве она изменяет собственную теплоотдачу на этом участке

Подключение пленочного теплого пола

Как только мастер убедится, что весь пол равномерно покрыт пленочной системой, можно начинать заниматься подключением устройства. Вначале все ряды пленки скрепляются друг с другом. Для монтажа в этом случае допустимо применение только тех зажимов, которые поставлялись в комплектации с пленкой. Применение других видов замков или несоответствующих средств будет чреватым для работы системы.

Пленочные полосы теплого пола должны иметь только параллельное подключение

Следует с повышенным вниманием рассмотреть схему монтажа. В большинстве случаев изготовители наглядно рисуют эти схемы в руководстве по эксплуатации

Чтобы сэкономить расход кабелей, рекомендуется скреплять те стороны рядов, что расположены рядом с терморегулятором.

Контакты в участках, где разрезалась пленка, на другой части ряда нужно изолировать соответствующими накладывающимися колпачками, которые поставляются в комплекте системы. Далее выполняется подключение кабелей и контактов, а затем устанавливается температурный датчик

Важно, чтобы термодатчик располагался в центре полосы пленки и недалеко от регулятора температур. Чтобы на участке, где монтируется датчик, не появился бугорок, нужно заранее сделать небольшое углубление в подстилающем материале

На итоговом этапе остается только подключить термическую пленку и термодатчик к тепловому регулятору, а затем подключить напольный обогрев к электропитанию, используя дифавтомат. После завершения подключения элементов следует тщательно поверить теплый пол в действии. Для этого пользователь должен включить обогрев на всю мощность, дождаться, пока система нагреется.

Установка контактных металлических зажимов на медные полосы, впаянные в пленку

Уже через 10 минут можно будет понять, греется ли комната

Важно, чтобы при проверке не было никаких посторонних запахов, искр, тресков и прочих сбоев в работе, в противном случае придется проверить корректность укладки и подсоединения кабелей. После успешного прохождения проверок и тестирования можно начинать укладывать защитный слой и финишную отделку
