Как напильником точить цепь бензопилы Stihl

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
2. Заострить зубья можно с помощью системы PowerSharp.
3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

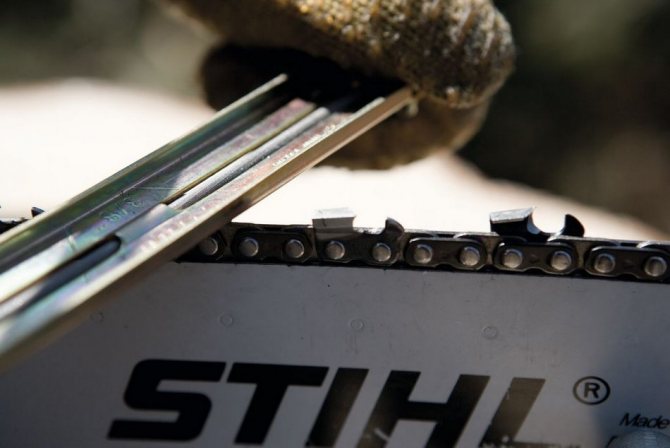

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Н апильники для заточки цепей бензопилы Штиль 180

Сначала в ажно купить подходящий напильник для работы , если вы используете модель Stihl 180, круглый напильник придется выбирать исходя из шага цепи (0,325 дюйма), наличия насечек и длины самого напильника. Если исходить из стандарта ГОСТ 1465, круглые напильники классифицируют длину по номерам. Для марки Штиль 180 идеально подойдут следующие напильники:

№ 4 — рабочая длина 200 мм;

№ 5 — рабочая длина 250 и 300 мм.

Второй вариант более подходящий, ведь большая длина сделает процедуру заточки удобной и эффективной.

Насечки на круглых напильниках могут быть двух видов — насеченными и нарезанными. Рекомендуем выбирать насеченные ввиду меньшего диапазона угла нарезки. Наиболее подходящими напильниками можно считать те, которые изготавливаются из инструментальной стали, рекомендуем продукцию бренда «Зубр». Производитель создает их специально для ручной работы и предлагает много различных размеров.

Процедура заточки цепи

Первым делом установите бензопилу на ровную поверхность, дома это может быть стол, при работе в лесу отлично подойдет большая чурка

Важно чтобы цепь при заточке была натянута, иначе процедура будет провальной. Заточка проходит следующими этапами:

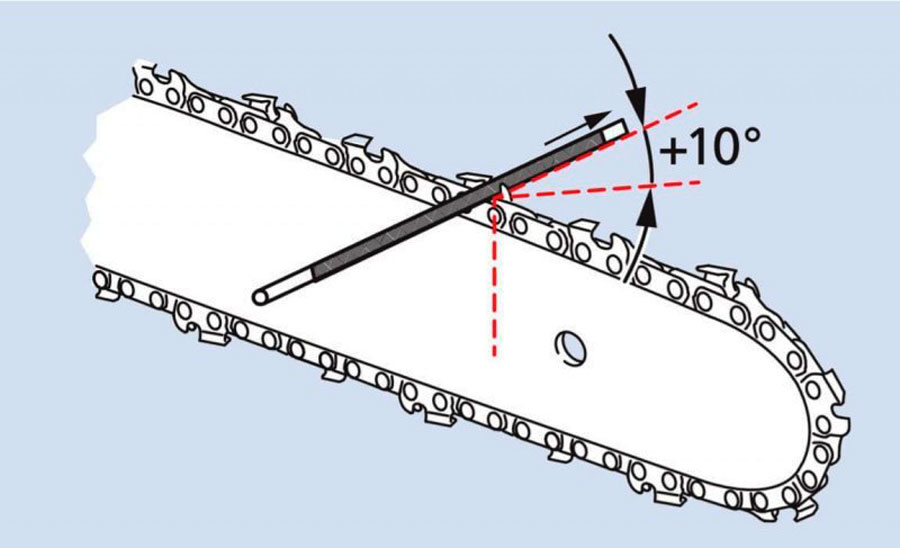

Круглый напильник устанавливается в перпендикулярном направлении при перемещении зубцов на цепи в вертикальном положении, если зубцы в горизонтальном положении — напильник устанавливается под углом от 15 до 200 градусов. Для горизонтальных зубцов можно использовать державку.

Ч тобы процедура прошла удачно, при установке напильника в зев зуба проследите, чтобы он устанавливался чуть выше кромки, достаточно показателя 1 мм;

Третий этап — установка державки на зуб. Имеющиеся на подобном инструменте л инии покажут правильное направление движения напильника в горизонтальном расположении.

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.

Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

1. основания;
2. лопатки;
3. ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

Зубья

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента

Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

• бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
• во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
• стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
• цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

• лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
• перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
• ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Как заточить цепь бензопилы с помощью инструмента

Выше описано, как заточить цепь бензопилы правильно без применения специальных приспособлений. Можно облегчить себе задачу и воспользоваться инструментом, созданным специально для ускорения процесса заточки.

Заточное устройство 12V

Портативная заточка, работающая от аккумулятора автомобиля или другого источника постоянного тока 12 V. Недорогой и отличный вариант для тех, кто использует бензопилу на регулярной основе. Как правило, в комплекте идут несколько точильных камней различного диаметра.

Заточный набор (напильник, шина, калибр)

Преимущество заключается в том, что вы гарантированно получите правильный угол и глубину заточки. В данном случае результат — это точность, в первом  — только скорость.

Ручной заточный станок

С помощью такого станка устанавливается, фиксируется оптимальный угол заточки. Позволяет добиться самых лучших результатов, не снимая цепь с бензопилы.

Электрический заточный станок

Никаких усилий для заточки не требуется: устанавливаете угол, глубину и включаете станок. Работа выполняется быстро и качественно. В зависимости от производителя цены весьма отличаются, диапазон велик.

Кто-то предпочитает ручной способ, кто-то с помощью машины. Каждый их них имеет свои плюсы и минусы.

Ручной метод с использованием только напильника является недорогим, не придется тратить деньги. Заточить цепь бензопилы можно в любом месте и в любое время. Таким способом удаляется наименьшее количество металла, значит, пила будет служить дольше.  Недостаток — требуется навык. Поддержание точных углов — довольно сложный процесс и может привести к неправильной и неравномерной заточке, что повлияет на качество и безопасность распила.

Электрические станки просты в использовании, позволяют постоянно поддерживать точные углы при заточке цепи. Недостатки —  машины часто приводят к удалению слишком большого количества металла с зубов, что сокращает срок службы цепи.

Какой метод лучше? Очевидно, зависит от предпочтений каждого конкретного пользователя бензопилой. Несмотря на то, что электроинструмент прост в использовании, некоторые люди предпочитают использовать ручные напильники (в наборе или ручной станок).

Как заточить цепь бензопилы, решать только вам. Если вы собираетесь использовать бензопилу для тяжелых задач в течение года, вам определенно частенько придется ее затачивать. Поэтому имеет смысл инвестировать в электрическую точилку. Однако, если вы будете использовать бензопилу несколько раз или для легких задач, вам подойдет дешевый и простой вариант — ручной инструмент.

Виды заточки пильных цепей

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

Как  наточить  с помощью специального оборудования?

Наиболее удобный способ заточки пилы – использование специальных инструментов и станков. Это позволяет быстро провести работу любой степени тяжести. Приобретая бензопилу, рекомендуется сразу купить шаблон для определения значений торцевого и верхнего лезвия, переднего угла кромки. Помимо этого, нужен напильник для устранения мелких недочетов.

На ручном станке

Рисунок 2 – Заточка на ручном станке

На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

На электрическом станке

Рисунок 3 -Электростанок для заточки пильной гарнитуры

Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В

При выборе устройства обращать внимание на следующие особенности:

• наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
• возможность коррекции угла заточки;
• сменные шлифовальные круги в комплектации;
• стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор. Для удобства и точности работы на всех моделях имеется измерительная шкала, с помощью которой можно оценивать степень заточки всех составляющих зубьев цепи.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Угол заточки на станке

На качественном инструменте всегда есть разметка, с помощью которой можно оценить качество заточки. При работе нужно ориентировать на ее показатели, чтобы сохранить производительность гарнитуры. В таблице указаны основные характеристики зубьев в зависимости от шага цепи и особенностей звеньев.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Электрические станки для заточки

Самым точным и производительным способом восстановить цепь является использование специализированного оборудования. Это станок для заточки цепей бензопил своими руками.

Стоит он достаточно много, зато полностью исключает человеческий фактор, ошибки при ручной заточке. Целесообразно приобретать его когда объемы предстоящей работ значительные. Впрочем, есть бюджетные модели, которые доступны многим владелицам загородных домов, дач.

Необходимо выставить угол цепи и абразивного круга и шаг звеньев. Производители предлагают несколько видов механизмов для фиксации цепи. Рекомендации по конкретной модели есть в инструкции для пользователя. Подводят к кромке устройство медленно.

Рекомендуется проход не делать более 2 секунд. Если за раз не получается сделать обработку, абразивный круг отводят и чрез короткий промежуток времени опять затачивают зуб. Таким образом удается избежать перегрева металла, сохранив его эксплуатационные качества. В паспорте изделия указывается, какой пильный диск нужно использовать для станка.

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Заточка с помощью напильников

Напильники являются отличным вариантом ручного инструмента, с помощью которых можно восстановить остроту зубьев.

При их использовании важно помнить о соблюдении угла заточки цепей для бензопил. Но всё же правильно будет начать с другого вопроса

Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы

Но всё же правильно будет начать с другого вопроса. Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы.

Подбор инструмента во многом определяет качество будущей проведённой работы. Если выбрать не тот напильник, то в лучшем случае эффективность работы зубьев упадёт ещё ниже. В худшем вы испортите цепь настолько, что восстановить её уже никак не получится.

Чтобы точить цепь бензопилы напильником, ориентируйтесь на шаг зубьев цепи.

Самые ходовые инструменты имеют шаг:

• 1/4;
• 0,325;
• 3/8;
• 0,404.

Для них, соответственно, подходят напильники такого диаметра:

• 4,0;
• 4,8;
• 5,2;
• 5,5 миллиметров.

Есть более редкие эксклюзивные пильные цепи. Для них потребуется цилиндрический аналог диаметром 3,2 миллиметра.

Для комфортной работы стоит задействовать инструменты размером 200 мм.

Технология заточки

Правильно точить цепь от бензопилы рекомендуется круглым и плоским напильником.

Вообще для работы следует подготовить такой комплект:

• напильник круглого типа;
• плоский заточный инструмент;
• держатели;
• станок для зубцов.

С помощью круглого напильника будет осуществляться обработка кромок на пильных зубцах, которые отличаются скруглённой формой. В основном берут ручные инструменты диаметром от 4 до 5,5 миллиметров.

Плоский инструмент необходим, чтобы заточить ограничители глубины. Ведь от них зависит способность цепи въедаться или вгрызаться в структуру обрабатываемого материала. В основном это дерево. Но бензопилы могут применять для раскройки и распила других материалов.

Сама правильная заточка изношенной цепи от бензопилы предусматривает проведение работы без снятия элемента с конструкции инструмента. При этом пилу следует разместить на ровной горизонтальной поверхности. Предварительно убедитесь, что включён тормоз.

Перед заточкой нужно внимательно осмотреть цепь по всей длине. Не исключено, что там образовались трещины, сколы или изломы. Некоторые дефекты оказываются настолько серьёзными, что точить такую цепь уже бессмысленно.

В процессе возврата остроты зубцам цепи от бензопилы, нужно учитывать следующие особенности технологии:

• зубцы следует затачивать строго изнутри наружу;
• градус проведения заточки зависит от меток, нанесённых производителем цепи;
• зуб, который затачивается, нужно расположить посередине.

Такая работа, проводимая вручную, обязательно предусматривает использование плотных защитных перчаток, а также маски и очков. Иначе можно порезаться об зубья, либо пострадать из-за летящей металлической стружки.

Мастер может значительно упростить себе задачу. Но для этого потребуется купить специальный держатель, предназначенный для заточки. Зато с его помощью можно чётко выбрать глубину расположения ограничителя и подобрать правильный угол для заточки.

Правильный станок (с ударением на И) крепится к шине с помощью струбцин. Далее направляющие выставляются под углом, и за счёт них определяется градус заточки.

Зубец, который подвергается обработке, нужно зафиксировать упором. Поверх него устанавливается напильник.

Вне зависимости от используемых приспособлений, сначала нужно заточить кромки и только потом выровнять ограничители глубины.

Пошаговый процесс

Процесс заточки, где основную роль играет напильник, выполняется в такой последовательности:

фиксируется пила для более качественной и точной обработки;
монтируются державки, опираясь на показания шкалы;
определяется угол заточки, возвысив над остриём держатель на 1/5;
по самым тупым зубцам определяется минимальный размер точения;
обработка выполняется с помощью круглого напильника;
важно совершать плавные движения от себя;

на каждый зуб по 2-3 плавных движения.

Обязательно в процессе заточки следует переворачивать напильник. Это нужно для того, чтобы избежать неравномерной сточки.

Также важно заточить зубья с двух сторон. Только после завершения обработки первой стороны, бензопилу можно перевернуть

Хорошим решением станет установка шаблона для ограничителя. Указательная часть располагается между зубами. Выступ, образующийся над шаблоном, нужно будет сточить плоским напильником.

ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ЗАТОЧКЕ ЦЕПИ БЕНЗОПИЛЫ ШТИЛЬ

Заточка пильной цепи при наличии соответствующих знаний и навыков не является сложной, однако требует соблюдения определенных правил. Рассмотрим наиболее полезные и необходимые.

При продолжительной работе пилой приходится в течение дня периодически подтачивать ее режущую часть, поскольку все режущие зубья должны в первую очередь иметь одинаковые значения длины, угла заточки и положения ограничителя глубины.

Для этого сначала находим самый короткий зуб, принимаем его за начало отсчета и в процессе заточки подгоняем под его длину все остальные режущие зубья цепи. Если он находится в правом ряду зубьев, то направляющую шину фиксируем в тисках концевой звездочкой влево, если же в левом ряду, то разворачиваем шину концевой звездочкой вправо. Затем размещаем этот зуб в зоне заточки и включаем тормоз цепи. Заточку осуществляем круглым напильником определенного диаметра в зависимости от шага цепи {см. таблицу 1), держа его под прямым углом к плоскости шины в вертикальном направлении и под углом заточки – в горизонтальном. Для поперечного распила древесины угол заточки обычно равен 30°, а для продольного – 10°.

По этой причине производят два вида пильных цепей – поперечные и продольные, различающиеся углом заточки.

При работе напильником 20-25% его диаметра должно выступать над верхней гранью режущего зуба. Помните, что напильник стачивает металл только при движении от себя, а при обратном движении его следует приподнимать. Кроме того, напильник нужно периодически немного поворачивать вокруг его оси для предотвращения неравномерного износа. После двух-трех подач вперед проверьте равномерность съёма стали с обтачиваемого зуба. Если съем происходит местами, то либо вы используете неправильный напильник, либо ведете напильником слишком высоко или слишком глубоко. Стачивать режущую кромку нужно до исчезновения на ней световой полосы.

После получения качественной режущей кромки затачиваемого зуба сначала отключите тормоз, передвиньте цепь до следующего зуба с этой же стороны шины и установите тормоз заново перед заточкой. Сточите остальные режущие зубья с этой стороны до той же длины, затем поверните инструмент на 180° и заточите все зубья с другой стороны аналогичным образом. Напомним, что все их нужно стачивать до длины начального зуба. Если же режущие зубья одного ряда получились длиннее, чем другого, то выровняйте их, выполнив одно-два дополнительных заточных движения.

Соблюдение приведенных выше рекомендаций способствует получению правильных и одинаковых значений переднего угла резания и угла заточки при одинаковой высоте всех режущих звеньев цепи.

Теперь нужно настроить ограничители глубины, поскольку разности высот верхних точек режущей кромки и ограничителя врезания по мере стачивания зубьев уменьшились, причем неодинаково, ведь зубья пришлось выравнивать.

Для проверки этой величины удобно использовать опиловочный калибр, соответствующий шагу цепи и определяющий глубину резки (см. таблицу 1). Он представляет собой шаблон для контроля положения ограничителя глубины резки, его накладывают на режущий зуб, и если ограничитель глубины реза выступает над верхней плоскостью калибра, то этот излишек нужно убрать плоским напильником. Касаться напильником заточенного режущего зуба нельзя. Подсчитайте количество подач напильником при обработке первого ограничителя глубины и приблизительно столько же раз обточите ограничители глубины остальных режущих зубьев, не забыв скруглить передний край ограничителя для уменьшения вибраций и снижения риска отдачи.

В заключение отметим, что ручная заточка цепной пилы оправдывает себя для поддержания производительности инструмента при его интенсивном использовании в течение рабочего дня. Более того, компания STIHL предлагает большой выбор вспомогательных устройств, облегчающих и повышающих эффективность такой заточки. Это специальные направляющие, различные заточные устройства, контрольные калибры и т.д. Через 3-4 заточки вручную рекомендуем проводить профессиональную механизированную заточку пильной цепи в специализированном сервисном центре для гарантии высокой производительности и отличного качество распила.

Приложение

Таблица 1. Размерный ряд пильных цепей
Условное обозначение	1	2	3	4	6	7
Величина шага, дюйм	j	325*	3/8*	404*	3/8?	jР
Глубина резки, мм	0,65	0,65	0,65	0,80	0,65	0,45
Диаметр напильника, мм	4.0	4,8	5,2	5,5	4,0	3,2

Таблица 2. Размерный ряд толщины ведущего звена
Условное обозначение	1	3	5	6
Ширина паза шины, м	1.1	1.3	1.5	1.6	2,0

Как подобрать нужный напильник

Чтобы не затачивать цепь бензопилы сутками, важно правильно подобрать инструмент. Мастера рекомендуют обрабатывать зубья напильником круглой формы

Плоский используют для корректировки высоты зубца, тем сам ограничивают глубину среза.

Диаметр круглого надфиля может быть 4-5,5 мм. Ориентируйтесь на величину зубьев пилы. Облегчат процесс заточки держатели, предназначенные специально для работы с напильником. Можно также попробовать ролики с указанием угла заточки.

Способы заточки цепи бензопилы

Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:

• заточка напильником,
• болгаркой,
• электрическим станком
• и так называемым «ручным» станком.

Напильником

Напильник хорошо справится с заточкой цепи

Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.

Диаметр круглого напильника напрямую зависит от размера цепи:

Как затачивать?

Процесс заточки делится на несколько этапов:

Нужно убедиться, что у пилы включен цепной тормоз

После следует крепко зажать инструмент в тисках. Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз

Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок

Помимо зубьев затачивается также ограничитель

Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.

А вы пробовали самостоятельно точить цепь бензопилы?

Было дело!Не довелось

Советы от специалистов

1. При отсутствии опыта лучше не начинать с дорогих цепей.
2. Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
3. Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
4. Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.

Плюсы:

Минусы:

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Минусы:

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Минусы:

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.
