Как нужно пользоваться строительным пузырьковым уровнем инструкция

Чего нельзя делать

При использовании пузырькового строительного уровня следует придерживаться некоторых правил работы с ним. Среди них можно выделить такие:

1. Нельзя прикладывать уровень к рабочей поверхности его боковой либо верхней частью.
2. Нельзя использовать инструмент, не отрегулировав его предварительно. Для этого нужно подготовить уровень, карандаш, линейку и гвоздь:

• регулировку выполнять на максимально ровной поверхности. Это может быть левый угол стены с удобным доступом к нему;
• отступить от угла 3-5 см;
• вбить в стену гвоздь;
• одну сторону уровня подвести к гвоздю, уперев его в поверхность стены;
• начертить на стене линию;
• прислонить к гвоздю другую сторону уровня;
• начертить другую линию.

Если линии полностью совпадают, это свидетельствует о правильной настройке уровня. В случае расхождения линий, в месте их пересечения нужно поставить отметку. После этого повторить процедуру прикладывания еще раз. При этом необходимо понемногу подкручивать колбу. Повторять настройку следует до тех пор, пока линии не совпадут полностью.

1. Не следует покупать уровни, которые не поддаются регулировке. Существует ошибочное мнение о том, что производители выпускают инструменты по определенным стандартам, что исключает необходимость их настройки. Каждый приобретенный строительный уровень нуждается в предварительной настройке.
2. Не следует использовать инструмент, не проверив правильность его работы.
3. Лучше не покупать уровни, конструкция которых не имеет регулировочных винтов, расположенных возле каждой колбы по 2 с каждой стороны. Винты должны иметь широкие головки: это позволяет осуществлять регулировку проще и быстрее.
4. Не рекомендуется хранить уровень без чехла. Для его изготовлении подойдет вспененный пеноплистирол. В таком случае можно быть уверенным, что колбы уровня не повредятся.
5. Нельзя допускать падения уровня с высоты. Это может привести к растрескиванию колбы или сбиванию настройки инструмента.
6. Лучше не покупать уровень, корпус которого выполнен из хрупкого материала. Специалисты советуют отдавать предпочтение уровням, корпус которых изготовлен из дерева, алюминия или прочного пластика. Длительность использования таких уровней на несколько порядков больше.
7. Не рекомендуется покупать недорогие модели инструментов. Срок их использования будет небольшим, да и данные их не будут отличаться точностью.

Строительный пузырьковый уровень – это инструмент, без использования которого невозможно выполнять строительные и монтажные работы.

Как протестировать обычный уровень

Чтобы не приходить в столкн с ситуацией, когда обычный пузырьковый уровень выдает неправильные показания, его имеет смысл проверять прямо в магазине. Для этого нужно выставить уровень ровно по горизонтали. Так как ни ванны с листом пенопласта, ни идеальных поверхностей в магазине мало-: неграмотный найти, прибегают к следующему методу проверки:

• ординар устанавливается на столешнице;
• отмечается положение края, в сторону которого уходит пузыречек в горизонтальной колбе;
• под другой край подкладываются листы бумаги по тех пор, пока шарик, помещенный на верхнюю грань прибора, неважный (=маловажный) перестает катиться.

Если после такой процедуры уровень показывает идеальную горизонталь, ему поуже можно верить. Но все же стоит повернуть его получай 180 градусов, помещая край на ранее сделанную отметку. Благо положение пузырька не поменялось, значит, у прибора отличная точность. В противном случае его разрешено попробовать откалибровать.

Как быстро и точно проверить правильность работы строительного пузырькового уровня?

Рабочая поверхность уровня

Обратите внимание, что у многих уровней, особенно дешевых — рабочей является только одна сторона. Это связано с тем, что внутренняя поверхность колбы не симметрична и имеет бочкообразную форму

Поэтому такие уровни калибруют относительно стороны противоположной колбе.

Из-за этого проведение калибровки и проверка уровня на потолке не считается корректным способом.

На более дорогих моделях калибровку проводят по обеим сторонам, и для каждой, на корпусе указывают свою погрешность.

Запомните, что чем больше цилиндрическую форму имеет колба-визир, тем более чувствительнее будет пузырьковый уровень. Но здесь есть и свои минусы.

Если бы колба имела строго цилиндрическую поверхность, то пузырек всегда бы уходил или вправо, или влево. Поскольку идеально горизонтальных поверхностей в быту не существует.

За исключением поверхности воды в спокойном состоянии.

Как выявить отклонение?

Еще на этапе выбора и покупки товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Например, можно сравнить показатели выбранного уровня с показателями одного или двух других уровней. Рекомендуется это сделать путем прикладывания приборов по очереди к одной той же горизонтальной или вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, то это значит, что первый работает с отклонениями.

Если уровень уже был в употреблении какое-то время, то его необходимо проверить на правильность показаний, чтобы избежать негативных последствий работы с таким прибором. Проверка проводится для всех плоскостей: вертикальной и горизонтальной.

Проверка горизонтали

Главное, что требуется от строительного уровня — это точность показаний. Как их проверить при покупке непосредственно в магазине или дома?

Здесь нужно запомнить два основных правила:

уровень может врать даже если он новый

уровень может врать даже если он очень дорогой

Поэтому всегда его проверяйте, несмотря на ценник и заверения продавца-консультанта.

Чтобы проверить точность строительного уровня нужно найти более-менее ровную поверхность. То есть ту поверхность, которой инструмент будет касаться всей плоскостью.

Перед этим правда нужно убедиться, что сама плоскость рейки ровная и не имеет деформаций. Для этого достаточно приложить к ней металлическую линейку и посмотреть на свету отсутствие зазоров.

Итак, после такой проверки прикладываете к поверхности девайс и карандашом отмечаете ориентиры. Они необходимы, чтобы устанавливать уровень каждый раз на одно и то же место.

Запоминаете показания и расположение пузырька. После этого переворачиваете инструмент на 180 градусов и ставите его обратно согласно отметкам.

Если показания не изменились, то значить уровнем можно смело пользоваться.

Вертикальная плоскость

Проверка уровня на предмет точности измерения вертикальной плоскости производится аналогичным образом. Единственное отличие заключается в том, что прибор не разворачивается, а переворачивается и прикладывается не рабочей стороной, а противоположной. Отличия в показаниях также укажут на то, что уровень сбит.

Проверка без ровной поверхности

Если вы не уверены что поверхность ровная или вам на глаз тяжело сориентироваться по отступу пузырька от правой и левой рисок, можно применить способ спички или сверла.

Кладете в магазине уровень на любой прилавок (не обязательно ровный). Подсовываете под одну из сторон спичку или тонкое сверло.

После чего начинаете его двигать так, чтобы подвести край пузырька в плотную к одной из рисок.

Делаете метку карандашом. Поворачиваете уровень в горизонтали на 180 градусов и выставляете по меткам на свое место. Сверло должно остаться ровно там же, где и было. При качественном инструменте показания будут идентичными.

Лучшие строительные лазерные уровни

Выбирая самый точный строительный уровень, профессионалы останавливаются на лазерных нивелирах. Кросслайнеры имеют минимальную погрешность, выстраивают прямые линии на расстоянии в несколько десятков метров. Это незаменимые приборы при возведении крупных объектов. Могут измерять углы, отвесы. Выпускаются с красным и зеленым лучом лазера.

RGK PR-81G – зеленый луч 360 градусов

Предназначен для работы внутри помещений и на улице, формирует стабильный луч при солнечном свете. Без приемного устройства имеет дальность 40 метров, с приемником – 80 м. Погрешность не превышает 0,2 мм на метр. Маятниковый компенсатор выравнивает луч, при отклонении лазер начинает мигать, что помогает выявить ошибочные показания. Систему можно отключить, что делает устройство более удобным при монтаже лестниц.

Работает от стандартных батареек формата АА, заряда достаточно для 5 часов непрерывных измерений. Корпус прорезиненный, хорошо защищен от пыли и влаги, механических повреждений. Два крепления с разной резьбой позволяют использовать штативы при работе на больших расстояниях без переходников.

Достоинства:

• Горизонтальная развертка на 360 градусов;
• Широкий диапазон рабочих температур;
• Звуковая индикация;
• Стабильный луч;
• Простое управление;
• Чехол для переноски в комплекте.

Недостатки:

Не обнаружены.

Elitech ЛН 360/1

Российский лазерный уровень для строительных работ, укомплектованный двумя излучателями. Угол развертки по горизонтали 360 градусов, по вертикали 120 градусов. Нивелир самовыравнивающийся, на коррекцию не требуется более 3 секунд. Работает на расстоянии до 30 метров, при наличии приемника дальность увеличивается до 80 метров. Погрешность на расстоянии в 15 м не превышает 3 мм. При отклонении корпуса на угол более 4 градусов происходит автоматическое выравнивание.

Прибор защищен от механического воздействия прорезиненными накладками. Корпус изготовлен из ударопрочного пластика. Предусмотрена резьба ¼ дюйма для фиксации на штатив. Питание – стандартными батареями класса АА, заряда достаточно для 4-5 часов постоянных измерений. Управление устройством с помощью одной кнопки.

Достоинства:

• Тонкий, четкий луч;
• Чехол-сумка в комплекте;
• Не требуется изменять положение прибора при выставлении горизонтали;
• Низкая цена;
• Функционирует при температуре -10 градусов.

Недостатки:

Слабо видно луч при солнечном свете.

Bosch GLL 2-10 Professional (0601063L00)

Прибор известного немецкого бренда отличается небольшими размерами и экономичностью. Рекомендуется для работы на расстояниях до 10 м, это позволяет использовать устройство при ремонте дома, городской квартиры. Два лазерных луча строят горизонтальные и вертикальные линии, имеют прецизионность 0,3 мм/м.

Автоматическое выравнивание включается при отклонении в 4 градуса, пользователь может отключить эту функцию при необходимости. Корпус обрезиненный, изготовлен из прочного пластика, устойчив к воздействию пыли, влаги, грязи. Питание от 3 батареек формата АА. Энергии достаточно для беспрерывной работы на протяжении 9 часов, в линейном режиме может функционировать без замены элементов питания до 17 часов.

Достоинства:

• Защита корпуса класса IP54;
• Удобный выключатель разблокировки компенсатора;
• Устойчивая подошва;
• Наличие резьбы для крепления на штатив;
• Мягкий чехол.

Недостатки:

На улице луч слабеет.

Как откалибровать прибор и зачем это нужно

Мало кто знает о том, что еще на этапе покупки пузырьковых уровней необходимо проводить проверку на точность их функционирования. Возможно вы пользуетесь уровнем длительное время, и при этом даже не догадывались, что выполняемые им измерения проводятся с погрешностями. Если это так, то пришло время не только проверить свой инструмент, но еще исправить его. Для начала стоит отметить, что калибровка пузырькового уровня — это процедура, посредством которой измерительная часть инструмента приводится к идеальному состоянию.

Калибровке поддаются не только уровни, которые имеют специальную систему регулировки в виде винтов, но и устройства, не имеющие такого механизма. Для начала рассмотрим процедуру калибровки уровня, который имеет систему настройки. Инструкция по калибровке имеет следующий вид:

1. Наполнить ванну водой, и взяв лист пенопласта, погрузить его в воду так, чтобы он был на плаву, и при этом не касался стенок ванной
2. Расположить на поверхности пенопласта уровень, и осуществляя вращения винтов, привести расположения пузырька к состоянию, пока он не будет находиться точно по центру между рисками
3. Развернуть уровень по вертикали на 180 градусов, и произвести повторную регулировку при необходимости

Калибровка уровня пузырькового типа длится до момента, пока пузырек на приборе не будет находиться точно в центре колбы при расположении уровня в разных горизонтальных направлениях. В этом и заключается суть настройки или калибрования.

Если уровень не имеет регулировочных винтов, то его также можно отрегулировать. Делается это при помощи применения эталонного прибора. Без прибора, который имеет точную калибровку, отрегулировать неисправный прибор можно, но понадобится много времени. Принцип калибровки уровня без регулировочных винтов следующий:

1. Если используется вспомогательный уровень, который не нуждается в калибровке, тогда необходимо расположить оба прибора рядом друг с другом на ровной и прочной поверхности
2. Когда на эталонном приборе пузырек будет находиться точно по центру, следует воспользоваться молотком и пробоем. Чтобы эталонный уровень выровнять, можно воспользоваться листами бумаги, которые подкладывают под необходимую сторону
3. Используя пробой и молоток, следует осуществлять удары по пластиковой части колбы уровня, который нуждается в настройке. Удары нужно наносить по противоположной стороне смещения пузырька. При этом учитывайте, что ударять по стеклянной колбе запрещено

Аналогично процедура повторяется при разворачивании уровней на 180 градусов. Если эталонного уровня нет, тогда определить, куда нужно наносить удары можно при помощи ванной, наполненной водой, и листа пенопласта. Если нужно откалибровать колбу, отвечающую за вертикальную плоскость, то здесь намного проще. Для этого удаляется заглушка, чтобы обеспечить доступ к колбе, и прислонив неисправный прибор к эталонному уровню, произвести настройку.

Более подробно о том, как откалибровать уровень своими руками, представлено на видео.

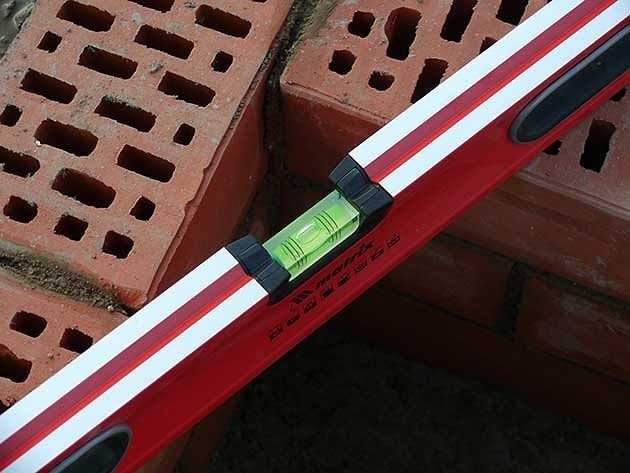

1.Пузырьковый строительный уровень

Это самый распространённый вид строительных уровней. Представляет собой очень простое, но достаточно функциональное приспособление.

Конструкция

Это каркас прямоугольной формы, чаще всего выполненный из алюминия и полый внутри, с прозрачной колбой посередине. Именно измерительная колба, иногда её называют «глазок», и является самой ответственной частью уровня. Колба заполнена жидкостью, чаще всего для этих целей используют технический спирт, так как он имеет меньшую плотность по сравнению с водой, и пузырёк воздуха, за счёт этого, чувствительнее реагирует на отклонения и быстрее перемещается внутри колбы.

Зачастую жидкость внутри колбы подкрашивают, а в современных уровнях в неё добавляют ещё и флуоресцентные частички, чтобы облегчить работу в тёмное время суток. На колбу наносят линии, перпендикулярные телу уровня, которые и служат допустимыми границами отклонения. То есть, глядя на колбу вы увидите две тонкие линии, пузырёк воздуха и опять две тонкие линии. Если пузырёк находится чётко посредине между линиями, то поверхность идеально ровная.

Важный момент – чем больше сам пузырёк и меньше места остается от него до линий по обеим сторонам, тем точнее будет прибор и меньше его погрешность. Кстати, есть уровни с возможностью настройки. Колба на таких уровнях прикреплена крепёжными элементами, что даёт возможность подстройки в любой момент. Самый распространённый вариант пузырькового уровня – это уровень с двумя колбами. Одна служит для контроля отклонения от вертикали (90 градусов), другая – от горизонтали (180 градусов). Располагаются они перпендикулярно друг другу на разных плоскостях. Если вы видите три колбочки, то последняя служит для измерения 45 градусов от горизонтальной плоскости или является поворотной, для измерения любого угла поверхности. Также существуют уровни с большим количеством колб, которые дублируют горизонтальные и вертикальные колбы, такие уровни используют для очень ответственных работ, так как они имеют более высокую точность измерения. Современные уровни дополнительно оборудованы различными полезными функциями:

Рёбра жесткости – очень важный элемент, наличие которого сделает корпус уровня более прочным и защитит от прогибов, что особенно важно при использовании уровней большой длины.

Разметка, выполненная на одной из поверхностей уровня, может применяться в качестве линейки, что даёт возможность отказаться от дополнительных инструментов и освободить руки.

Фрезерованная поверхность, зачастую расположенная на противоположной измерительной колбе стороне, предотвращает соскальзывание уровня с рабочей поверхности и облегчает усилие, которое необходимо прикладывать для удержания уровня одной рукой.

Ударная площадка необходима для регулировки контролируемой поверхности методом нанесения умеренных ударов молотком.

Паз для труб – очень удобная дополнительная функция, когда выполняются работы по разводке канализационных труб, которая предотвращает соскальзывание с радиусных поверхностей.

Магнитная сторона – на одном из концов уровня имеется магнит, что позволяет закрепить его на металлических поверхностях и производить монтаж со свободными руками.

Длина пузырьковых уровней начинается с 20 см и достигает 3-4 м, что делает их универсальными для любой области применения. Например, для простых ремонтных работ своими руками достаточно будет уровня длиной 30-40 см,  для укладки кафельной плитки стоит выбрать немного большую длину – 40 см-1 м. А если вы задумали делать стяжку, или заниматься отделкой стен, то здесь необходим уровень длиной от 2 метров.

Преимущества пузырькового уровня

• Довольно высокая прочность конструкции, особенно при наличии рёбер жёсткости
• Очень прост в эксплуатации, для его использования не требуется особых навыков
• Подходит как для использования в домашних условиях, так и для более точных работ
• Наличие различных размеров, что дает возможность выбрать инструмент, максимально удобный для вас и наиболее подходящим для конкретной задачи
• Доступная цена

Недостатки

• Если вы приобретете некачественный уровень сомнительного производства, то он очень быстро собьется
• Пузырьковые уровни бояться падений и ударов
• Если вы выбрали пузырьковый уровень с возможностью подстройки, то помните, что они сбиваются чаще, а для их настройки вам необходима будет ровная поверхность, которая не всегда оказывается под рукой.

Выбор пузырькового уровня

Измерительные уровни, к сожалению, являются самыми популярными товарами у изготовителей некачественных и дешевых инструментов. Устройствами пользуются не только квалифицированные строители, но и обыватели. Изготовление строительного пузырькового уровня не такой уж сложный процесс. Однако, он требует точности и аккуратности, чтобы инструмент работал исправно. Но изготовители подделок, пользуясь неосведомленностью простых обывателей, предлагают некачественные инструменты, показаниям которых доверять не стоит.

Выбирая пузырьковый строительный уровень, следует руководствоваться предложениями известных и хорошо зарекомендовавших себя марок:

• Kapro;
• Ермак;
• Gross Laser;
• Лидер;
• Stabila;
• Bosh;
• Shark (Израиль);
• JYC.

Кроме выбора марки, для совершения правильной покупки пузырькового инструмента нужно знать множество нюансов и уметь отличать качественную модель от подделки.

Вначале, стоит определить, какой длины должен быть уровень. Этот выбор обусловлен целями и характером задачи, для которой покупается инструмент. Для выравнивания поверхностей и проведения работ по отделке нужен уровень длинного размера. Небольшие декоративные работы можно проводить с помощью уровня небольшого или среднего размера. Для бытовых работ можно обойтись уровнем длиной в 50-60 см.
Перед покупкой прибора следует внимательно осмотреть стеклянные части инструмента. Все емкости должны быть целыми. Далее, следует проверить насколько прочны крепления уровня. Конструктивные части должны быть жестко закреплены и не шататься. Однако, выпускаются модели, у которых имеется возможность регулировать прозрачные капсулы. Наличие этой особенности весьма спорно. С одной стороны, уровень можно подстроить под специфику измерения, а, с другой стороны, эта особенность делает инструмент уязвимым к механическому воздействию

Профессионалы обычно работают с измерительными устройствами с жестко закрепленными частями.
Осмотрев прозрачные ампулы, стоит обратить внимание на находящие в них пузырьки воздуха и нанесенные на них отметины. Они должны быть хорошо читаемы

Лучше всего когда контрольные отметины нанесены не снаружи, внутри прозрачной капсулы. Иначе при активной работе отметки могут стереться.
Важным фактором, на который стоит обращать внимание, это материал основы уровня. Инструмент должен быть прочным и иметь тяжелый вес. Самые лучшие модели это инструменты, имеющие ребра жесткости. Вообще, дизайн и форма уровня различны у каждого изготовителя и этот фактор не влияет на качество работы инструмента.
Проведя внешний осмотр, прибор нужно проверить. В специализированных магазинах имеются стенды для этой цели. Они имеют идеально ровную поверхность. Но если такого стенда нет, то проверить устройство все равно можно. Инструмент помещают на горизонтальную плоскость и замечают местоположение пузырька в прозрачной емкости. После чего устройство переворачивают и на 180 градусов и ставят опять на место. Пузырек должен быть на том же самом месте.
Без ровной поверхности проверить работоспособность инструмента невозможно. Если проверить в магазине не получается сразу, то следует сохранить чек от покупки и проверить точность инструмента с помощью другого устройства. Проверочные измерения можно провести нивелиром или лазерным уровнем. Следует проводить проверку даже фирменных пузырьковых уровней, потому что в процессе транспортировки можно не избежать встряски.

Какие бывают пузырьковые уровни

Все модели пузырьковых уровней делятся на несколько значимых групп. Но вне зависимости от функционала прибора, он во всех вариантах исполнения будет иметь ряд ключевых характеристик. Главная из них — конструкция корпуса. Это обязательно прочная рама, выполняемая в виде коробчатой структуры, двутавра, профилируемая путем фрезеровки цельнометаллической заготовки или отливаемая из алюминия.

Вторая ключевая характеристика пузырькового прибора — измерительные колбы. Это пластиковые емкости цилиндрической формы с легким изгибом по оси. Внутри находится незамерзающая жидкость, обычно на спиртовой основе. Объем колбы она заполняет не полностью. Образуется воздушный пузырек, с помощью которого производится измерение горизонта.

Сегодня можно купить изделия следующих типов.

1. С одной колбой. Пользоваться строительным уровнем такого типа можно только для проверки одного горизонта. Обычно это горизонтальная поверхность.
2. С двумя колбами. Такой инструмент предназначен для контроля как вертикальной, так и горизонтальной поверхности. Каждая из колб выполняет отдельную задачу.
3. С тремя колбами. Приспособление этого класса наиболее популярно. Кроме контроля вертикали и горизонтали, недорогие изделия позволяют измерять наклон плоскости под углом 45 градусов. Купив более дорогую модель, пользователь получает третью колбу в поворотном блоке. Он позволяет измерять произвольные углы с фиксированным шагом.

Отдельно стоит рассматривать профессиональные продукты. К примеру, существуют приспособления с шестью колбами. Каждая из них служит для контроля определенного горизонта. Модели такого класса предназначены для выполнения особых измерений. В частности, выпускались приспособления, специально предназначенные для контроля прокладки трубопроводов, ее соответствия требованиям стандартов.

Круглый пузырьковый уровень для чего он нужен и как им работать

Разновидностью пузырьковых уровней являются круглые, которые предназначены для проведения контроля горизонтальных поверхностей. Отличается круглый ватерпас от прямоугольного по конструкции корпуса, однако принцип работы у него аналогичный. Конструктивно прибор представляет собой запаянную колбу, которая имеет форму полусферы. Устройство состоит из пластикового основания и полусферы из ударопрочного стекла. На сфере по центру нанесена разметка в виде круга. Колба заполнена спиртом или дистиллированной водой на 95%. Оставшиеся 5% — это воздух или измерительная капелька. По расположению капельки по центру определяется отклонение от горизонтальной поверхности.

Для чего нужны круглые пузырьковые уровни? Они применяются не только в строительстве, а также при проверке степени усадки построенных зданий, но еще и при проведении фото и видео съемок. Измерительный прибор позволяет произвести настройку штатива по горизонтали, исключив вероятность перекоса фотоснимков или видеозаписи. Еще используются круглые ватерпасы при установке весов, а также для выравнивания положения устанавливаемых станков, промышленного оборудования и ювелирных поверхностей.

Это интересно!Круглый пузырьковый уровень применяется для выравнивания горизонтальных поверхностей предметов, которые имеют незначительные размеры.
