Как определить шаг цепи бензопилы по звездочке

Конструкция цепи

Поскольку при обсуждении пильного полотна встречаются специфические термины, необходимо понимать, что имеется в виду. Снятую цепь лучше уложить перед собой на столе и верстаке и внимательно на неё взглянуть.

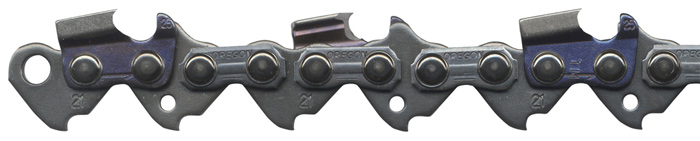

В составе этого элемента есть три типа звеньев:

  1. Режущие — именно благодаря им пилы вгрызается в древесину. Они оснащены режущей кромкой. Бывают правые и левые.
  2. Ведущие — они входят в зацепление с зубьями направляющей и ведущей звёздочек, благодаря чему цепь движется по шине. Зубчик с внутренней стороны звена называется хвостовиком.
  3. Соединительные — с их помощью все элементы цепи составляют одно целое. Они не имеют выступающих частей, а только отверстия под заклёпки.

Последовательность звеньев

Длина цепи подразумевает количество звеньев, из которых она состоит. Параметры вашей цепи должны быть указаны в документах, которые приложены к строительной технике.

На этот элемент бензопилы падает основная часть нагрузки. Для измерения толщины соединяющих элементов цепи, входящих в шину, используют штангенциркуль.

Перечислим стандартные показатели:

  • 1,1-1,3 мм — чаще встречаются в изделиях для нечастого домашнего применения и щадящего режима работы. Такая толщина хвостиков подходит для небольших нагрузок.
  • 1,5 мм — самый распространенный вариант, встречающийся в бытовых пилах, но неподходящий для трудных задач.
  • 1,6-2,0 мм — вариант для сложной работы. Такая ширина хвостиков встречается у профессиональных пил, элементы которых выполнены из особой стали.

Режущие элементы цепи делятся на два типа: чизельные и чипперные. Чизельные звенья похожи по форме на цифру 7. Такие звенья обеспечивают быструю и качественную работу.

Однако они имеют и негативные стороны: во-первых, звенья чувствительны к пыли, грязи и прочему мелкому мусору, во-вторых, их не так-то просто точить, в-третьих, работа с такой пилой требует большой точности.

  • Стандартный — 2 ведущих звенья 1 режущий;
  • С полупропуском — 2 звена 1 соединяющее;
  • С пропуском — между каждым режущим установлено одно дополнительное звено.

Длина цепи вполне находится в зависимости от характеристик самой бензопилы: габаритов, размеров звездочек и мощности. При нормируемом натяжении длина для определенной бензопилы определена и указывается в паспорте.

Другой вопрос — количество звеньев, т.е. количество режущих зубьев, на этой длине. Этот параметр стопроцентно находится в зависимости от шага звеньев. Таким макаром, задачка, как подобрать цепь с учетом длины, решается в комплексе с учетом шага звеньев. Цепи бензопилы как измерить длину попросите профессионала помочь определить длину. В целом повышение длины просит роста мощности бензопилы, но увеличивает производительность.

В хоть какой стандартной цепи высочайшего свойства все режущие звенья владеют 2-мя хвостиками. Обычно режущие зубья делаются из прочных материалов и почти во всем определяют общую цена. Невзирая на высшую цена, избрать цепь лучше, исходя из ее свойства. В то же время следует разглядеть варианты, удешевляющие инструмент, в особенности если бензопила употребляется изредка.

Дополнительно: Какая цепь лучше для бензопилы: обзор, советы по выбору. Цепь для бензопилы с победитовыми напайками

С целью удешевления цепей они могут быть выполнены с пропуском либо полупропуском режущих звеньев. При полупропуске дополнительные соединительные звенья инсталлируются в каждой 2-ой паре режущих зубьев. При пропуске дополнительные звенья инсталлируются после каждого режущего зуба. В стандартной цепи количество режущих зубов составляет 50% от всех хвостиков, в полупропуске — 40% и при пропуске — 37,5%. Естественно, что нагрузка на режущие зубья растет, и они намного резвее выходят из строя.

Потому при приобретении нового экземпляра, следует только зрительно проверить качество производства режущих частей и их заточку. Но для использования инструмента при обработке особо жестких, промерзших либо очень грязных материалов, появляется необходимость упрочнения зубьев. Для таких целей предлагаются варианты, на зубьях которых делаются твердосплавные особые напайки. Они имеют завышенную стойкость к износу. Наличие напаек маркируется на поверхности каждого режущего зуба.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

№ Расстояние между заклёпками Шаг цепи (ширина в дюймах) 1 6,35мм 1/4 2 8,25мм 0,325 3 9,3мм 3/8 (0,375) 4 10,26мм 0,404 5 19,05мм 3/4

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

  • высокий уровень производительности за счёт широкого пропила;
  • возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

  • низкий уровень вибрации;
  • плавные движения при пропиле;
  • чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

Расстояние между заклёпкамиШаг цепи (ширина в дюймах)
16,35мм1/4
28,25мм0,325
39,3мм3/8 (0,375)
410,26мм0,404
519,05мм3/4

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

  • высокий уровень производительности за счёт широкого пропила;
  • возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

  • низкий уровень вибрации;
  • плавные движения при пропиле;
  • чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Количество звеньев

При использовании одной шины и постоянном значении шага количество звеньев в цепи также должно строго соблюдаться при подборе. Если ошибиться с этим параметром, цепь просто нельзя будет надеть — она будет либо болтаться, либо будет слишком маленькой. Число звеньев производители обычно указывают на коробке. Этот параметр вы всегда сможете уточнить по телефону, если нет возможности вживую ознакомиться с товаром.

Для того, чтобы выяснить, сколько же звеньев в цепи конкретной бензопилы, нужно снять её и выровнять на поверхности.

Счёт производят по ведущим звеньям, то есть по хвостовикам, которые цепляются за звёздочку и выступают на внутренней части полотна. Все звенья при этом считать не нужно.

Чтобы не запутаться и облегчить себе задачу, на первом посчитанном хвостовике делают отметку маркером. Дойдя до него, не забудьте, что считать его уже не надо. Число элементов может варьироваться в пределах от 40 до 84. Самые ходовые модели оснащаются полотнами длиной от 52 до 64 звеньев.

Система смазки пильных цепей

От качества смазки цепи и шины мотопилы напрямую зависит надежность и эффективность последней. С целью обеспечения нормальной работы инструмента производители снабжают его масляным насосом, который подает масло на режущую систему через специальные отверстия. За равномерное распределение масла отвечает сама цепь – ее хвостовики, проходя через звездочку, захватывают смазку, которая в результате движения гарнитуры растекается по ней и шине пилы. Нередко для повышения эффективности смазывания в ведущих звеньях с помощью фрезы или сверла выполняются специальные каналы, а в соединительных – дополнительные углубления.

Система смазки мотопилы работает на снижение разрушающего эффекта трения и, конечно же, нагрева. Это значительно увеличивает срок службы как цепной гарнитуры, так и инструмента в целом. Поэтому пользователь должен контролировать процесс смазывания. Если при разгоне цепи на линии распила отсутствует масляный след, это означает, что пила перегревается, а сама цепь может достаточно быстро затупиться, а то и вовсе лопнуть.

С целью повышения смазывающего эффекта мировые производители выпускают масла для пил на органической основе. Стоят они несколько дороже, однако обеспечивают в четверть меньший расход, а при выделении в окружающую среду саморазлагаются в течение нескольких часов.

На современные бензопилы можно устанавливать цепи и шины с различными параметрами. Однако перед покупкой новой гарнитуры для конкретной модели, следует удостовериться, что ее система смазки справится со своими функциями при работе.

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

  1. Снять гарнитуру и посчитать количество звеньев.
  2. При помощи штангенциркуля померить ширину хвостовика.
  3. Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
  4. Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя

Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.

Соответствие мощности двигателя и расстояния между режущими зубьями цепи бензопилы

На основе данных, полученных опытным путем, рекомендуется производить выбор бензопилы, рассматривая соотношение мощности привода и расстояния между режущими кромками. Известно, что чем выше шаг, тем больше силы нужно приложить для вращения приводной звездочки и тем больше должен быть максимальный крутящий момент, развиваемый бензиновым двигателем.

Чтобы правильно подобрать нужную конфигурацию инструмента, необходимо использовать данные минимальных значений мощности для каждого из трех типовых шагов цепей.

Критические показатели мощности бензиновых двигателей, вращающих привод:

Значение шага цепи.

  • шаг 0.325” – мощность не менее 1.8 л.с. (1.47 кВт);
  • шаг 3/8” – мощность не менее 3 л.с. (2.21 кВт);
  • шаг 0.404” – мощность не менее 4.5 л.с. (3.31 кВт).

Если мощность приводящего двигателя будет меньше указанных значений, то при процессе роспуска возможны следующие явления: заклинивание цепи в дереве, снижение скорости вращение привода, приводящее к перегреву мотора, увеличению времени распиловки и повышенным эксплуатационным расходам на топливо.

Использование мощных моторов с цепью, имеющих небольшой шаг, нецелесообразно, так как это также увеличит время на роспуск и увеличение затрат на топливо. Однако данное сочетание допускается при потребности совершать точные работы с древесиной.

Указанные минимальные значения характеристики приводов показывают способность уверенной работы оборудования, но не показывают время его беспрерывного использования в профессиональной среде. Скорее, эти значения приведены как рекомендации для осуществления эпизодических работ или для условий эксплуатации инструмента с длительными перерывами. Для долговременного использования оборудования, которое подразумевает профессиональный режим, требуются следующие соответствия технических данных:

  • шаг 0.325” – мощность 2.5 л.с (1.84 кВт);
  • шаг 3/8” – мощность 4 л.с. (2.94 кВт);
  • шаг 0.404” – мощность 6 л.с. (4.41 кВт).

И если она, к примеру, будет использоваться эпизодически или для проведения дачных работ, то такой выбор является нецелесообразным.

Вибрация и отдача при распиле

Ни первого, ни второго при работе с бензопилой не избежать, однако можно снизить их интенсивность. Вибрация в пильной цепи возникает вследствие столкновения резцов с древесиной. В момент контакта режущей кромки с деревом она на долю секунды оказывается зажатой между ним и шиной. Часть ударной энергии через гарнитуру, ведущую звездочку и корпус пилы передается на руки пользователя.

Для уменьшения эффекта отдачи вследствие вибраций при распиле древесины используются:

  • скошенный ограничитель пропила (обеспечивает мягкое движение цепи за счет плавного соскальзывания древесины с резца);
  • амортизационные выступы на хвостовиках и соединителях (способствуют погашению вибрации при ее передаче на звездочку);
  • скошенная либо завышенная пятка резца (обеспечивает проседание цепи в момент удара, что способствует не только гашению вибрации, но и снижению износа цепной гарнитуры и пильной шины).

Благодаря применению этих конструктивных элементов в цепи существенно уменьшается риск травматизма при отскакивании пилы вследствие контакта носка шины с твердой поверхностью.

Оригинал или аналог?

Прежде всего, нужно разобраться с, пожалуй, самым сложным аспектом выбора: отдать немалые деньги за цепь от таких именитых брендов, как Stihl, Husqvarna или же Oregon, или сэкономить на расходниках, отдав предпочтение менее раскрученному производителю. Как бы ни хотелось, но однозначный ответ здесь дать не получится – всё зависит от ваших персональных возможностей, целей и задач:

  • Фирменные цепи, как правило, отличаются более высоким качеством изготовления и обладают различными ноу-хау, например, особой формой зубьев. На практике это даёт увеличенный рабочий ресурс и возможность более качественно выполнять сложные распилы. Поэтому если вам предстоит значительный объём трудной работы (вязкая либо мокрая древесина, множество сучков и т. д.) либо предстоит делать не элементарные прямые пропилы, то лучше отдать предпочтение фирменной оснастке.
  • Аналоговые цепи привлекают, в первую очередь, более доступной ценой, однако надёжность и конструктивная сложность у них, как правило, ниже. Если пилой вы пользуетесь лишь периодически для выполнения небольших объёмов простых работ, например, для опиливания яблонь на загородном участке, то вполне может хватить и гарнитуры от бюджетных брендов.

Таким образом, учитывайте характер, сложность и объём задач, для которых приобретается цепь. В большинстве случаев этого правила вполне достаточно, чтобы сделать рациональный выбор. Разумеется, фирменная продукция предпочтительнее – но решение всегда остаётся за вами.

Цепи для бензопилы. Как выбрать? Как устроена? Видео.

Лесорубов-профессионалов и новичков в этом деле отличает между собой то, что первые точно понимают, как определить качество бензопилы. Брать в расчет одну только мощность устройства смысла мало, так как определяющее значение имеет конфигурация режущего элемента. В случае с бензопилой, этим элементом является цепь, которая состоит из режущих, ведущих и соединительных звеньев. Режущее звено включает в себя ограничитель глубины и саму режущую часть, работа которого чем-то похожа на рубанок, то есть, толщина стружки зависит от того, насколько сильно будет выдвинута верхняя кромка. Ведущее звено берет на себя функцию вращения цепи по пазу и распределение смазывающего вещества, а соединительные звенья предназначены для того, чтобы соединить остальные элементы цепи между собой. Их конструирование происходит всегда под строгим углом, то же самое относится и к последующей заточке, так как малейшее изменение угла в ту или иную сторону приведет к тому, что бензопила не будет работать.

Первый раз подобные инструменты стали использоваться еще в 1920 году, но тогда зубья были плоскими и прямыми, что не могло не сказаться на конечном результате резки, да и работать с такой пилой было достаточно трудно. Определенный прорыв в данной области случился в 1947 году, когда был введен принципиально новый тип зубьев цепи — Г-образная форма позволила выполнять распил материала значительно быстрее, кроме того, процесс заточки зубьев упростился, поэтому неудивительно, что изобретение Джозефа Кокса, который и предложил такую идею, за короткий срок стало лидером продаж. Если рассматривать именно наши дни, то до нас дошел практически такой же вариант бензопилы, в основе которой лежит цепная система с серпообразным режущим профилем, для которого тип древесины не играет существенной роли.

Почему табличный вариант представления информации самый лучший?

Таблица подбора цепей для бензопил – наиболее удобный способ визуализации сводных данных. С этим показчиком больше не будет необходимости ломать голову, соответствуют ли размеры новых комплектующих тем элементам, которые устанавливались на заводскую модель. В качестве ключевых характеристик были использованы:

  • размерность шины (в см);
  • шаг цепи;
  • толщина хвостиков (мм);
  • общее число звеньев цепи.

Первый параметр обуславливается многими факторами и обычно находится в переделах 30-45 см, хотя бывают и исключения.

Цепной шаг – расстояние, которое измеряют между 3-мя близлежащими заклепками.

Толщину ведущих звеньев или высоту паза шины можно вымерять обычным штангенциркулем. Обычно она находится в пределах 1,1-2,0 мм.

Суммарное количество режущих звеньев так же учитывается при подборе цепи.

Рекомендации по выбору и взаимозаменяемость цепей

Приобретая инструмент, нужно четко представлять сферы его использования и в зависимости от этого определять нужный шаг цепи.


Звенья цепи: а – режущее или резец, б – замковое.

Условные типы применения бензопил у частных пользователей:

  • обрезка ветвей в саду, несложные дачные работы;
  • индивидуальное строительство, заготовка дров, эпизодическая валка деревьев;
  • частое использование (подразумевающее выполнение работ по найму), заготовка очень больших объемов дров, эксплуатация в собственной мастерской.

В первом варианте рекомендуется бензопила, имеющая цепь с малым (0.325”) шагом. Это позволит получить легкий и маневренный инструмент, легко производить обрезку веток, включая подъем по приставным лестницам и ветвям деревьев. Данное оборудование позволяет проводить несложные роспуски древесины, а эпизодически допускается вести валку небольших деревьев.

Второй вариант подразумевает выбор пилы с шагом 3/8” и толщиной направляющего звена не менее 1.5 мм. Подобные пилы позволяют с легкостью проводить весь комплекс работ по обслуживанию участка, небольшой мастерской, заготавливать запас дров на зиму.

Третий вариант предлагает использование цепей 3/8 и 0.404” в паре с мощным двигателем, так как список выполняемых работ предназначен только для профессионального инструмента, при этом важно учитывать толщину направляющего звена, она должна быть 1.6 или 2.0 мм. Сталь для изготовления таких цепей изготавливается с учетом возможного перегрева при роспуске древесины без потери твердости режущих кромок звеньев


Основные параметры цепи бензопилы.

Взаимозаменяемость цепей допускается только на предусмотренный изготовителем размер шага. Объясняется это числом зубьев приводной звездочки, которая рассчитывается только под определенное расстояние между звеньями. Шина бензопилы имеет паз под определенную толщину направляющих, это следует учитывать при смене цепи.

Заменять звездочку привода под больший шаг не рекомендуется из-за возникновения несоответствия мощности и нагрузок при роспуске древесины. Слабый мотор не будет развивать необходимой мощности для протяжки режущих звеньев по дереву, что приведет к заклиниванию или выходу из строя привода и сцепления устройства.

Наиболее универсальная цепь имеет шаг 3/8”, это дает возможность многостороннего использования, сочетающегося с высокой скоростью реза и достаточно точной линией среза, удовлетворительным разлохмачиванием древесных волокон.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

Расстояние между заклёпкамиШаг цепи (ширина в дюймах)
16,35мм1/4
28,25мм0,325
39,3мм3/8 (0,375)
410,26мм0,404
519,05мм3/4

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

  • высокий уровень производительности за счёт широкого пропила;
  • возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

  • низкий уровень вибрации;
  • плавные движения при пропиле;
  • чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.
