Виды неисправности сцепления и способы их устранения
Поврежденная пружина, она может быть растянутой или лопнувшей, в обеих случаях сцепление работать не будет и необходим ремонт. В зависимости от марки бензопилы Вам придется заменить пружину или целиком сцепление. Так, например, на пилах Stihl возможно заменить пружину, а вот на Husqvarna и Echo придется менять полностью сцепление.
Барабан сцепления, на котором находится ведущая звездочка бензопилы. Износ барабана и звездочки также ухудшает работу механизма сцепления, определяется он достаточно просто, выработка внутри барабана и на звездочке видна невооруженным глазом. Ликвидировать неисправность можно путем установки нового барабана сцепления.
Еще один вид поломки — неисправный подшипник внутри барабана сцепления, его износ также является естественным, хотя и не таким частым по сравнению со случаями, описанными выше. На многих моделях бензопил этот подшипник меняется, и нет необходимости при этом менять все сцепление.
Мы поможем снять сцепление на бензопиле Хускварна
Процесс: как снять сцепление на бензопиле Хускварна, практически не отличается от аналогичной, проводящейся с другими бензоинструментами. Хотя сама деталь этого бренда имеет свои отличия. Итак, его нужно осматривать без малейших причин и сомнений, но если наблюдаете картину, когда двигатель работает неустойчиво, а цепь, практически, невозможно остановить, то это явный признак треснувшей пружины
Важно отличать, что только у Хускварна механизм составляет одна пружинка детали и две секции, поэтому заменить её нужно вовремя и грамотно. Если же вам это не удаётся, то тогда придётся менять весь механизм
Как же просто это сделать своими руками:
- сперва снимаем гарнитуру, колпачок, что закрывает сцепление и фильтр воздушный;
- своими руками стопорим коленвал от вращения. Это можно сделать с помощью веревки, определив её в свечное отверстие, параллельно изъять свечку зажигания, а поршень зафиксировать в неподвижном состоянии. Другой вариант – снимаем колпачок стартера и вворачиваем два болтика в ротор механизма зажигания.
- Используя ключ из комплектации бензопилы – выкручиваем сцепление, производя движения по часовой стрелке. Не бойтесь свободно манипулировать ключом – там достаточно сильное крепление на пиле Хускварна.
- Снимаем барабан со звёздочкой ведущей.
- Ставим новую запчасть, закручивая до упора, но уже против движения часовой стрелки. Здесь важна процедура стопорения коленвала, на втором конце которого расположился стартер.
- Производим сборку в обратную сторону.
- После процедуры ручного вкручивания, деталь на пиле Хускварна нужно окончательно и основательно закрепить уже с помощью ручки тормоза цепочки. Мы наклоняем её максимально вперед, заводим бензопилу, и уже потом снимаем с тормоза.
Часто у пользователей бензопилой Хускврана возникает вопрос: когда будет кстати поменять сцепление на новое? Здесь можно руководствоваться золотым правилом: после замены двух шин – меняйте и его. Как видите, вполне реально поменять самостоятельно старую или сломанную деталь – на новую. И не так принципиально, популярная у вас пила 137 модели, или более мощная – принцип работы у них аналогичный. Сцепление Хускварна, напомним, это механизм, состоящий из двух секторов (деталей, частиц, грузиков) и одной пружины сцепления, а приобрести новых механизм всегда поможет магазин КосиКоса.
Проблемы с топливом
- Плохо заводится или вообще не запускается двигатель.
- Перебои в работе, при нажатии на газ двигатель «забуханкаывается» и глохнет.
- Слишком большие холостые обороты, пила «ревёт».
- Увеличенное потребление бензина.
- Пила плохо развивает обороты.
Сделать регулировку карбюратора бензопилы Stihl 180 своими руками не составит большого труда. На нем имеются 3 регулировочных винта. Один отвечает за холостой ход, а два других за топливо. Обычно простой настройки хватает, чтобы пила вновь заработала, как и положено. Если же этого не произошло, то следует провести очистку карбюратора с его полной разборкой.
Перед полной прочисткой карбюратора следует также промыть топливные фильтры, сапун и бак. Иначе вновь произойдет засорение всей системы. Почему-то большинство людей только промывают карбюратор, игнорируя остальную часть топливной системы. Разобрать и настроить этот элемент лучше всего при помощи стандартного пособия «Бензопила Stihl 180 инструкция по эксплуатации».
Как снять маховик и сцепление на STIHL MS 180. Разборка пилы часть 3
Разборка бензопилы Штиль STIHL MS 180. Снятие маховика, модуля зажигания и муфты сцепления. #ремонтбензопилы.
В этой статье я попытаюсь объяснить, почему важно заправлять бензиновые двигатели неэтилированным бензином AI-92 и никаких других вариантов
Приспособления для мотоблоков и культиваторов
В статье описаны основные типы используемых вложений. Описывает назначение каждого типа образца, некоторые особенности проектирования и эксплуатации. Действия пользователя сомнительного характера отдельно упоминаются
Выбор мотоблоков. Часто задаваемые вопросы
В этой статье я постараюсь ответить на вопросы, которые чаще всего задают покупатели. Я упомянул моменты, которые следует учитывать при выборе и тестировании оборудования.
Принцип работы
Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:
- стартер;
- маховик, он же узел охлаждения;
- блок зажигания;
- механизм сцепления и тормоза;
- карбюратор с компенсатором STIHL;
- воздушный фильтр;
- топливный и масляный бак;
- глушитель;
- антивибрационная система.
Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.
В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.
Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.
Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.
Неисправности карбюратора
Если вами была приобретена бензопила «Штиль 180», неисправности и ремонт карбюратора вы сами можете обнаружить и осуществить. Если инструмент перестал заводиться, стал глохнуть и не в состоянии поддерживать мощность, а также не удерживает холостые обороты, то причиной поломок может выступить карбюратор. В процессе эксплуатации он довольно часто оказывается засорен грязью, пылью или опилками. Устранить проблему можно методом его чистки.
Неисправности карбюратора бензопилы «Штиль 180» решаются после подготовки некоторых инструментов, среди них:
- кисть;
- головка на 8;
- крестовая отвертка;
- бензин.
Кистью можно будет очистить пыль и грязь. Затем следует снять крышку и фильтр. Две гайки воздушного фильтра откручиваются, что позволит снять корпус воздухосборника. Теперь вы сможете увидеть карбюратор. Опустив заслонку вниз, необходимо снять рычаг акселератора.
Для того чтобы сдвинуть карбюратор с места, необходимо снять рычаг подсоса и закрыть его. Теперь следует снять провод остановки двигателя и потянуть его на себя. Пластиковый рычаг снимается, на него фиксируется провод. Карбюратор на этом этапе можно будет освободить и вынуть для прочистки. Лучше всего использовать для этого компрессор, однако если его нет в наличии, промывку можно осуществить и чистым бензином.
Рассматривая основные неисправности бензопилы «Штиль 180», вы должны знать, что не стоит забывать о топливном фильтре. Его снимают и продувают топливный шланг. Теперь можно всё собрать в обратном порядке. Если после сборки карбюратора инструмент всё равно плохо заводится, а глушитель вырабатывает дым, то была потеряна пружина под рычагом иглы. Из-за ее отсутствия игла не запирает подачу топлива. Вследствие этого свеча оказывается залита бензином. Для устранения данной проблемы необходимо отыскать пружину и установить ее на место.
Заявка online
MS 260, MS 361 16″, MS 361 18″, MS 180, MS 211 14″, MS 180 С-BE, MS 181, MS 181 C-BE, MS 230, MS 210 C-BE, MS 211 C-BE 14″, MS 210, MS 192 T, MS 192 C-E, MS 250, MS 230 C, MS 270, MS 230 CB-E, MS 260 15″, MS 290, MS 280-I, MS 200 T, MS 250 C-BE Ergostart, MS 341, MS 260 N (16″), MS 361-W, MS 390, MS 440-N (20″), MS 261, MS 440-W, MS 361 16″, MS 361 18, MS 460, MS 440, MS 362, MS 441 18″, MS 650, MS 441-W, MS 660 N, MS 660, MS 460-R, MS 880
- Блог
- О сервисном центре
- Обслуживаемые марки
- Цены на диагностику и ремонт
- Доставка
- Запчасти
- Контакты
Ремонт и сервис садовой техники в Москве.
Специализированный сервисный — комплексное гарантийное и послегарантийное обслуживание садово-парковой и коммунальной техники мировых производителей! Осуществляем продажу запчастей с доставкой по всей России!
Как открутить сцепление на бензопиле штиль
Часто сталкиваеся с поломками, вызванными неправльными действиями владельцев инструмента при откручивании сцепления. Как это делается в общих чертах описано в статье
С этой задачей сталкиваются каждый раз, когда есть необходимость снять ведущую звездочку и (или) сцепление бензопилы.
В Сети можно найти массу видео и текстового материала по этому вопросу. При желании все это несложно обнаружить. Всегда полезно поискать нужную информацию в руковдостве пользователя к инструменту.
У каждой модели пил есть свои особенности в выполнении этой процедуры. Поэтому опишем данный процесс с общей идейной позиции.
Необходимо снять крышку тормоза цепи. Для начала потяните ручку тормоза на себя. Это нужно сделать для того, чтобы лента тормоза не касалась чашки сцепления. Затем ослабьте две гайки, удерживающие крышку. Ослабьте механический натяжитель цепи. Ослабьте натяжение цепи и шины. Затем окончательно отвернуть две гайки и снять крышку тормоза цепи.
Снимите шину и цепь, удалите загрязнения, если таковые имеются.
Выверните свечу зажигания из свечного отверстия цилиндра.
Далее необходимо зафиксировать поршень в цилиндре. Для этого, вращая сцепление, наблюдаем за движением поршня вверх. В большинстве случаев, как только поршень перекроет выпускное отверстие для отработанных газов, опустите в свечное отверстие любую подходящую веревку в количестве, достаточном для препятствия движению поршня дальше вверх. Можно для усиления эффекта на веревке навязать простые узлы. Помните, что веревку потом придется вытаскивать обратно. Так что не упустите второй ее конец
Теперь можно откручивать гайку на сцеплении. Самое главное помнить: резьба левая, чтобы ее открутить надо вращать ключ по часовой стрелке. В качестве инструмента подойдет ключ, который идет в комплекте с пилой. Не рекомендуется откручивать сцепление при помощи зубила и молотка. собъете грани. Это крайняя мера.
Далее снимаете сцепление и барабан с ведущей звездочкой.
Сборка осуществляется в обратном порядке.
Как снять сцепление бензопилы
Некоторые нюансы, о которых следует знать:
Последовательность проведения ремонтных работ
На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.
После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.
После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.
После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции
При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену
В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.
Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.
При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь
Цепная передача бензопилы любой конструкции определяет работоспособность инструмента. Тем более, что в процессе эксплуатации цепь растягивается, а зубья ведущей звёздочки изнашиваются. Неграмотный подбор звёздочки резко снизит долговечность зубьев бензопилы, а её неверная наладка приведёт к преждевременному износу.
Как заменить своими руками
Опытные мастера рекомендуют выполнять следующую последовательность операций при замене звездочки:
- Снимите корпус и воздушный фильтр (если необходимо).
- Открутите свечу зажигания и вместо нее вставьте фиксатор, чтобы зафиксировать поршень.
- Снимите сцепление бензопилы.
- Снимите шестерню с помощью съемника или открытого ключа.
Съемное кольцо следует открутить по часовой стрелке. Если при разборке окажется, что детали центробежного механизма изношены или сломаны, его также следует снять и заменить. Если детали и узлы визуально не повреждены, то составление механизма проводится в обратном порядке.
Как снять звездочку с бензопилы своими руками
Чтобы правильно и точно зафиксировать механизм сцепления на валу привода, снимите фиксатор поршня, осторожно натяните пусковой шнур и отпустите его
Система смазки — не поступает масло на цепь
Если не происходит смазка цепи бензопилы, то работать нельзя, поскольку это грозит серьезным ремонтом. В этот момент цепь бензопилы сухая, быстро растягивается, уровень масла в баке не уменьшается, шина становится горячей. Основной причиной может быть подсос воздуха из-за нарушения целостности масляного шланга. Следует герметизировать его, а если это не помогло, заменить.
Существует и еще несколько причин:
- поломка «червяка» (привода масляного насоса), которая выражается в нарушении резьбы пластиковой шестерни. Решается задача заменой детали на новую;
- засор фильтра насоса магистрали, который необходимо прочистить или промыть в чистом бензине.
У бензопилы Stihl чаще всего происходит разгерметизация маслопровода в месте его установки в корпус. Исправить несложно, с помощью термоусадочной трубочки.
Как Снять Ручку С Пилы Штиль 180
vera.com.ru
Stihl MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы штиль мс 180, которая необходима в случае капитального ремонта двигателя.
ВАЖНО. Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ. Читать далее
Читать далее
В этом видео я расскажу как правильно разобрать бензопилу STIHL
MS180 .
Как разобрать бензопилу штиль
В этом видео мы покажем вам как, осуществить замену поршневой группы на бензопиле Stihl
MS180,сальники коленвала.
После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону.
Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней.
Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.
Ремонт и настройка карбюратора
Регулировка карбюратора осуществляется на прогретом моторе. Если двигатель не удается настроить, то причиной излишка бензина в смеси может стать зависание карбюратора. Чтобы снять деталь, надо раскрутить гайки крепления, отсоединить зажигание и тягу от рычага управления мотором. Потом снимают рычаг. Затем вы сможете снять фильтр и карбюратор.
Глушитель зафиксирован двумя гайками. Нужно их раскрутить и потянуть глушитель к себе. Затем раскручивают винты катушки и демонтируют ее. У пилы Stihl карбюратор имеет 1 винт настройки холостого хода. Если нарушена частота вращения холостого хода, то нужен ремонт карбюратора. Это сложный процесс, его трудно выполнить самому. Следует обратиться в ремонтную мастерскую.
Sources:
Как Открутить Сцепление На Бензопиле Штиль
Как открутить сцепление на бензопиле спокойное
При длительном хранении двигателей важно не допускать коррозионных процессов внутри цилиндро-поршневой группы. Для предотвращения таких нежелательных процессов в дополнение к другим операциям желательно достичь закрытого состояния на впускном и выпускном клапанах. В
В.
Бензопила. Как отвинтить сцепление.
Часто сталкивается с поломками, вызванными неправильными действиями держателей инструмента при отвинчивании муфты. Как это делается в общих чертах, описано в статье
Генераторы. Типы и типы
В этой статье мы говорим о типах и типах генераторов, их классификациях и двух особых случаях. Эта статья будет полезна тем, кто выбирает свою технику для своих задач: иметь информацию.
Генераторы. Представления о типах нагрузок
Самое главное, что я попытался выразить в этой статье. это понимание того, что при выборе мощности генератора необходимо работать в основном с индикаторами пусковых токов и максимальных напряжений. Зачем?
Генераторы. Рекомендации по использованию
В этой статье приводятся наиболее общие рекомендации по работе генераторов, а также часто повторяющиеся трудности и ошибки
Работа с пилой для пилы
Чтобы написать этот материал, я был spodvig моих хороших знакомых, которым удалось уничтожить новые новые цепочки за день работы.
Главная страница
Новости: 09.10.13 Добавлена статья о том, как закрыть впускной и выпускной клапаны при подготовке к хранению четырехтактного двигателя Lifan-168F. 07.10.13 Статья Довлена о проверке работоспособности катушки зажигания (магнито) на инструменте с бензиновым двигателем 07.06.13 В настоящее время ведется сезон активного использования бензинового оборудования.
Выбор бензиновых насосов
Давать какие-либо рекомендации по выбору чего-то всегда сложно, потому что в этом процессе есть много субъективных мнений и оценок. Поэтому материал статьи следует рассматривать как небольшое сжатие.
Поддельные бензопилы
Поддельные товары. это проблема, с которой сталкиваются абсолютно все достойные производители и, естественно, потребители. Клон не только деньги, часы и украшения. Кузница и инструменты. Недавно несколько моих друзей.
Как выбрать газонокосилку. Часть 1
Материал по выбору и покупке газонокосилок оказался отличным. Поэтому мне пришлось сделать несколько частей. Вот часть первая. некоторые общие вопросы выбора и покупки. Это первое издание, может быть.
Почему необходимо использовать бензин АИ-92
В этой статье я попытаюсь объяснить, почему важно заправлять бензиновые двигатели неэтилированным бензином AI-92 и никаких других вариантов. MS-180. MS-180
MS-180.
Как удалить маховик и сцепление на STIHL MS 180. Демонтаж части пильного диска 3
разборка Бензопилы STIHL
MS 180. Снятие маховика, модуля зажигания и муфтыадгезия . # ремонт бензопилы.
Приспособления для мотоблоков и культиваторов
В статье описаны основные типы используемых вложений. Описывает назначение каждого типа образца, некоторые особенности проектирования и эксплуатации. Действия пользователя сомнительного характера отдельно упоминаются
Выбор мотоблоков. Часто задаваемые вопросы
В этой статье я постараюсь ответить на вопросы, которые чаще всего задают покупатели. Я упомянул моменты, которые следует учитывать при выборе и тестировании оборудования.
- 1
- 2
- 3
Бензопила. Как отвинтить сцепление.
Часто сталкивается с поломками, вызванными неправильными действиями держателей инструмента при отвинчивании муфты. Как это делается в общих чертах, описано в статье
Эта задача возникает каждый раз, когда необходимо удалить звездочку привода и (или) цепи цепной пилы.
Необходимый инструмент
Принципиальное устройство этого элемента на всех современных бензопилах одинаково. Однако техническое исполнение отличается, потому для разных брендов и моделей может потребоваться разный инструмент.
Для снятия сцепления на всех бензопилах требуется:
- Отвертка для снятия с вала стопорного кольца крышки с шестерней,
- В зависимости от модели, потребуется обычный гаечный ключ для откручивания самого центробежного механизма (барабана), или ключ с двумя шплинтами типа того, которым закручивают гайки на болгарке.
- Стопор требуется для того, чтобы зафиксировать вал маховика (коленвал), на котором закручен центробежный механизм.
Жесткий металл использовать нежелательно, он может повредить поршень. Слабые материалы типа пластика использовать также нельзя. Они могут сломаться, выкрошиться и попасть в окна цилиндра, полость карбюратора или картер. Тогда потребуется полная разборка двигателя, чтобы их оттуда извлечь, а это ненужные проблемы.
Нет съемника? Тогда используем веревку в качестве стопора
Самый распространенный вариант стопора – кусок веревки. Откручивают свечу, поршень подводят ближе к верхней мертвой точке (ВМТ), в свечное отверстие вставляют и уплотняют кусок веревки. Поршень мягко фиксируется, при этом вал, на котором закручена корзина муфты, не прокручивается, что позволяет раскрутить резьбовое соединение.

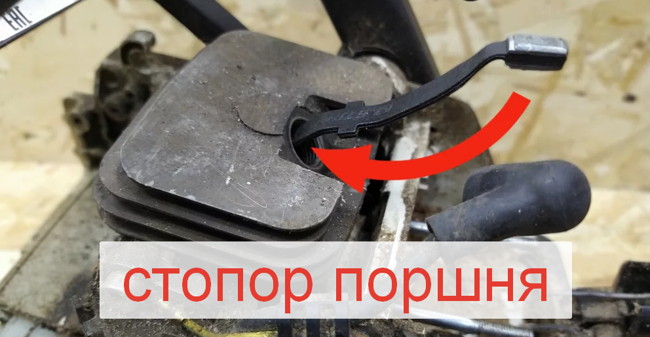

Так выглядит оригинальный стопор от компании Stihl, но с таким же успехом можно применять бесплатный вариант — веревку от стартера с узелками. Достаточно 1-2 узелка.
Конструкция и принцип работы механизма сцепления бензопилы
Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.
Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.
Механизм сцепления состоит из следующих конструктивных элементов:
- Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
- Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
- Пружина — обеспечивает прижатие накладок к коленчатому валу
Теперь о принципе действия муфты бензопилы.
Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.
Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.
Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.
Это интересно!Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине.
Когда нужно снимать сцепление
Разборку сцепления с целью снятия проводят в таких случаях:
- когда лопнула пружина (цепь проворачивается, двигатель работает с перебоями);
- слетела пружина;
- откололся кусочек барабана (в этом случае будет слышен шум, цепь бензопилы также будет крутиться);
- временной износ (настало время снимать и менять сцепление из-за выработки ресурса).
Современные бензопилы работают на двухтактных двигателях, которые соединены редуктором с цепью пилы. Цепь продвигается по шине, и согласно центробежному принципу работу на холостых оборотах должна оставаться в неподвижности, то есть, быть безопасной для того, кто держит бензопилу.
Если нагрузка, оказываемая на инструмент, превышает рекомендуемую, то сцепление
ослабит или полностью прекратит передачу крутящего момента на шину. Это приведет к остановке двигателя. При возникновении подобных ситуаций сцепление изнашивается, поэтому со временем нуждается в замене. В инструкции по эксплуатации к бензопиле у некоторых производителей есть информация о том, чтосцепление является расходной деталью, то есть, подлежит периодической замене.
READ Как Отрегулировать Подачу Масла На Цепь Бензопилы
Видео — как снять сцепление на бензопиле:
Снятие и замена сцепления на бензопиле. Обзор, инструкция
Цепные бензопилы, в силу разных причин, время от времени нуждаются в ремонте. Конечно, можно обратиться в сервисную мастерскую или к опытному механику. Однако многие неполадки возможно устранить в домашних условиях, обладая лишь минимальным набором навыков и инструментов.
Отвечая на вопрос как снять сцепление с бензопилы, заметим, что это не является сложной операцией, если в точности придерживаться технологии разборки.
Владельцы инструмента могут столкнуться с определенными трудностями, если бензопила давно эксплуатируется, и детали сцепления прикипели друг к другу.
Однако и в этом случае разборку можно произвести своими руками.
Неисправности сцепления
| Неисправность | Возможная причина | Способ устранения |
| Цепь крутится не останавливаясь, при любых регулировках карбюратора. Двигатель работает неустойчиво. | Лопнула пружина в барабане. | Снять пружину и заменить на новую, или поставить новый узел. |
| Цепь крутится почти постоянно, издавая посторонние звуки. | Скол кулачка. Слетела пружина. | Замена всего узла |
| При работе цепь пробуксовывает. | Износ сцепления | Замена узла |
Причины, по которым требуется разбирать сцепления:
- Неисправная или лопнувшая пружина;
- В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
- Сколы на тарелке сцепления;
- Износ деталей.
Замена сцепления
При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.
Центробежное сцепление бензопилы
Разбираем сцепление:
- Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
- Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
- Снимаем воздушный фильтр и насвечник;
- При помощи свечного ключа вывинчиваем свечу;
- Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
- Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;
- Специальным ключом-съемником откручиваем гайку на сцеплении.
Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!
- Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
- При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);
Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует обращать внимание на некоторые особенности
Нюансы при монтаже системы сцепления:
На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба
Обратите внимание, какой стороной к двигателю она стоит; Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос
Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки
В противном случае пильная гарнитура не будет смазываться;. Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла
Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла
обзор
Обзор ремонта сцепления бензопилы Stihl
Обзор замены сгоревшего сцепления бензопилы
Снятие сцепления с бензопилы Partner P340S
Снятие сцепления с бензопилы Partner P340S.
Муфта сцепления бензопилы закрывает звездочку.
В первую очередь необходимо отметить, что при покупке запчастей для бензопилы необходимо строго соблюсти тип барабана либо пользоваться консультацией спеца, если идет речь о ее модернизации. Обычно, при одновременной подмене барабана и пильной цепи заменяются и подшипники барабана.
Тут следует получать особый ремонтный набор, в каком предвидено наличие и ведущей звездочки, и подшипника. Как снять сцепление на бензопиле: штиль,. Потом следует приготовить инструмент и детали, которые потребуются для проведения работ:
- универсальный ключ, продающийся в комплекте с бензопилой;
- стопор поршня механизма (в стандартных вариантах бывает пластмассовый либо железный);
- съемник центробежного механизма либо сцепления (выбирается зависимо от модели бензопилы).
При проведении операции производятся последующие деяния:
Схема местопребывания звездочки бензопилы.
Поначалу снимается гарнитура пилы, гайки крышки шины откручиваются с помощью универсального ключа. Крышка снимается, вынимается шина и цепь.
После чего снимается воздушный фильтр.
Универсальным ключом выворачивается свеча пилы. Заместо нее вставляется приготовленный стопор поршня, который позволить зафиксировать положение поршня в цилиндре.
Съемник сцепления устанавливается в разъем универсального ключа. Потом с помощью получившегося устройства выворачивается муфта сцепления. Все деяния нужно проводить по часовой стрелке.
Муфта сцепления удаляется, освобождая подход к внутренним деталям. Как снять и заменить сцепление и ее натяжение на бензопиле. Как снять сцепление чтобы снять сцепление на бензопиле, на штиль о36.против. Сейчас можно снять звездочку (барабан сцепления).
Зависимо от вида барабана проводится его осмотр либо проверка венца. Как снять сцепление бензопилы. 1. Как снять звездочку, сцепление и маховик на бензопиле. Чтобы снять сцепление на бензопиле, (ремонт китайской. Звездочка либо венец изменяются на новые. При установке новых деталей нужно кропотливо проверить состояние сепаратора сцепления
Повышенное внимание тут нужно уделить пружинам центробежного механизма и кулачкам. При выявлении сильного износа эти детали также нуждаются в неотклонимой подмене.
Если состояние частей не вызывает приреканий, все детали бензопилы собираются в оборотной последовательности
Сначала выворачивается стопор поршня, растягивается шнур стартера, потом стопор вкручивается вновь. Такие сложные деяния позволяют зажать центробежный механизм бензопилы на коленчатом валу.
С помощью универсального штатного ключа сцепление зажимается против часовой стрелки, другими словами против вращения цепи.
После чего все узлы и детали могут удачно прикручиваться на свои прежние места.
Для того чтоб поменять звездочку на бензопиле, вся работа должна производиться аккуратненько и осторожно. Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь
Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь.
Как видно из представленной инфы, вопрос о том, как снять звездочку с пилы, может быть удачно решен и своими силами
Один раз проведенная операция дозволит производить ее вновь и вновь, как в этом появится надобность, а внимание и аккуратность будут залогом хорошо выполненной работы
