Как настроить карбюратор на бензопиле Carver
Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, предпосылкой этого могут быть:
- плохая работы свечи зажигания;
- потеря компрессии из-за критического износа поршневой системы;
- плохое топливо;
- плохая работа карбюратора, а не связанная с регулировкой;
- забитый парафином фильтры в баке и карбюраторе.
По этим же причинам двигатель бензопилы Carver может плохо работать Не только на холостых, а в общем — не тянет, а не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этим причинами. И в последнюю очередь, если проблемы НЕ решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.
- Если двигатель вообще Не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
- Затем регулируют на слух при заводке двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
- Если на холостых крутится цепь, винт Т откручивают обратно в положения, в котором двигатель на холостых работает уверенно и НЕ глохнет, а цепь НЕ крутится.
Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклер, предпосылкой скорей всего является нарушение регулировки винта L.
- Его также лучше регулировать на заведение прогреть двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуем газовый.
- Если подача топлива слишком обильно, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закрученной слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуйте давать газ.
Если после регулировки винта L двигатель Carver НЕ выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведение двигателе, но при положении «газ на всю». Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Регулируют его также на заведение двигателе, но при положении «газ на всю»
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.
В новых бензопилах экспериментировать с такой регулировкой не стоить.
Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.
После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.
Многие рекомендуют регулировать винты, закрутил их до конца, а потом выворачивая на 1,45 или 1,5 оборота.
Не всегда стоит это делать по следующим причинам:
- При сильной закрутки острый конец винта может разрушить жиклер из рыхлой порошковой бронзы в дешевых бензопил, а это поломка.
- 1,45-1,5 оборота от «до конца» могут НЕ соответствовать старому положению винтов, при которых бензопила все-таки работала в последнего, и реальным заводским настройкам.
Поэтому регулировать нужно Исходя из положения «как было» не более чем на 1/4 оборота за один приём
Важно запоминать, насколько и в какую сторону было изменено положение винта
Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.
Общие принципы самостоятельной настройки карбюратора бензопилы Представлены в следующем
Теория и принципы работы топливной системы, конструкция карбюратора
Принцип работы карбюратора
В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

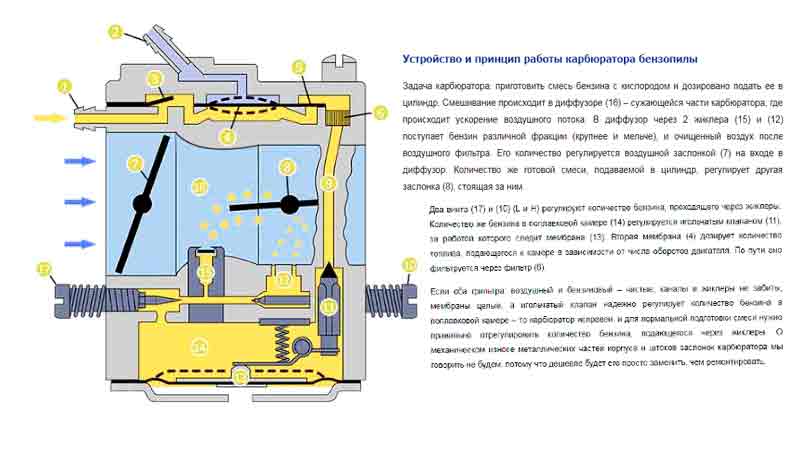

Рисунок 1. Схема принципа работы карбюратора бензопилы
Рисунок 2. Карбюратор бензопилы Хускварна 137
Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Составляющие части любого карбюратора это:
- алюминиевый корпус (цельный, литой);
- жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
- поплавковая камера;
- диффузор;
- распылитель.
На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:
- когда запускается двигатель, открывается воздушная заслонка;
- из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
- далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
- последний этап — попадание смеси в камеру сгорания двигателя.
Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.
Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:
Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.
Пошаговая последовательность процесса регулировки
Прежде чем приступить к регулировке, запомните:
- регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
- затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
- перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
- для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.
Регулировка карбюратора пошагово:
- винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
- такие же действия проделайте с винтом Н;
- бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
- если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
- ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
- жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
- не отрегулировано зажигание.
MS 180 не заводится. разберемся!
Читайте так же
4. Если, после этой регулировки карбюратора бензопилы, обороты холостого хода не устойчивы, а бензопила плохо разгоняется, означает нужно винт «L» мало повернуть против часовой стрелки, пока бензопила не станет стремительно набирать обороты и отлично работать на холостых оборотах. После этого подкорректировать болт «LA» (холостой ход по тахометру обязан быть 2800 об/мин).
Примечание: Отрегулировать карбюратор бензопилы нельзя, если имеется подсос воздуха в движок не знакомых (через прокладку под карбюратором, через ускорительный насос карбюратора, через сальники коленвала бензопилы иначе говоря ещё кое-где).
Регулировка карбюратора бензопилы Штиль потребуется при изменении свойства горючего, высоты над уровнем моря, на занят эксплуатируется бензопила Штиль (разрежение воздуха), также при изменении атмосферного давления, температуры и влажности. Настройка карбюратора бензопилы позволяет достигнуть хорошей производительности бензопилы при ухудшении наружных критерий эксплуатации. Также регулировка карбюратора бензопилы позволяет предупредить масляное голодание и поломку мотора по причине недостаточной смазки, поступающей в цилиндр с обеднённой топливной консистенцией.
Совет: Для проверки плотности мотора замечательно использовать особый устройство, т.е. особый насос с манометром. Поначалу на бензопиле нужно снять карбюратор, а на впускное окно цилиндра установить герметичную пластинчатую заглушку с флянцем для подсоединения шланга с насоса. Свечу зажигания для плотности тоже конечно высадить на герметик. Также нужно снять глушитель, а на выпускное окно цилиндра установить герметичную пластинку с резиновой прокладкой. Потом нужно поршень поставить в верхнюю мертвую точку и подключить шланг с насоса к флянцу. Далее нужно накачать в движок воздух до 0,9 атм. и смотрим на стрелку манометра – если она стоит на рабочем месте, означает поршневая мотора герметична. Потом выпускаем воздух, переключаем устройство (насос) и начинаем откачивать из цилиндра воздух, создавая в движке разрежение с показанием манометра в.0,5 атм. Смотрим на стрелку манометра – если она стоит на рабочем месте, означает через сальники либо другие уплотнения в движке нет подсоса воздуха (который усугубляет работу бензопилы и даже не даёт возможность верно выполнить регулировку карбюратора бензопилы). Таким макаром проверяем движок на подсос воздуха и компрессию.
Регулировка карбюратора бензопилы.
Почему может возникнуть необходимость регулировки карбюратора даже если она вроде запускается и работает? Регулировки карбюратора должны быть оптимальными.
Вообще, карбюратор оказывает очень важное влияние на работу бензопилы, он является ее «мозгом» указывая сколько воздуха и топливной смеси подавать в цилиндр и в какой пропорции. Если смесь будет «богатая», то есть топлива в ней будет больше положенного, то как результат имеем потерю мощности, отложения на стенках цилиндра и поршне
Что в свою очередь может привести к выходу бензопилы из строя. В свою очередь, «бедная» смесь, которая имеет в своем составе воздуха больше нормы так же ведет к потери мощности, недостаточной смазке ЦПГ, задирам и возможному «заклиниванию» двигателя. Оптимальные настройки карбюратора бензопилы позволяет получить максимальную мощность, продлить ресурс двигателя, обеспечить минимальные выбросы в атмосферу!
Регулировка карбюратора китайской бензопилы своими руками
Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.
Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.
Необходимые инструменты
Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.
Алгоритм регулировки карбюратора
Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.
Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:
- забитый воздушный фильтр,
- забитые нагаром выхлопные окна и глушитель,
- плохое топливо.
Если проблема не в этом, то пробуют регулировать карбюратор.
Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.
- Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
- На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
- Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
- Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
- Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
- Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
- После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
- Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.
Регулировка холостого хода
Последовательность регулировки холостого хода:
- Двигатель заводят и прогревают в течении 5-7 мин.
- Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
- Затем винт вкручивают назад на 1/4 оборота.
Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.
Нюансы, которые возникают в процессе
Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.
Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.
Видео регулировки
Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.
Как распознать сбои в карбюраторе?
Схема работы бензопильного карбюратора
Настройки карбюратора могут быть нарушены при:
отсутствии фиксации регулирующих винтов;
износе поршневой группы;
- засоре топливно-воздушных каналов;
повреждении воздушных фильтров;
- плохом качестве бензина или масла.
Обнаруженные неполадки следует немедленно устранить. Но как определить, что дело именно в карбюраторе? Для этого проследите за тем, как работает ваш инструмент.
В список типичных признаков того, что настройки карбюратора сбились, включают:
- Нестабильную работу мотора
Как правило, причина этого — использование неправильной (обеднённой) топливной смеси.
- Перерасход горючего
Выражается в повышенном выделении отработанных выхлопов, которые приобретают чёрный цвет. Это значит, что топливо полностью не потребляется, т.е. смесь перенасыщенная.
Карбюратор настроен правильно — пила заводится с первого раза
- Произвольные изменения мощности двигателя
Могут быть связаны с повреждением крепления регулировочных винтов или защитного колпака.
- Повышенный расход топлива, сопровождаемый вибрациями и хлопками
Говорит о критическом износе поршневой группы, поэтому регулировка карбюратора отодвинет капитальный ремонт лишь на некоторое время.
- «Чихание» и рывки двигателя
Такая картина наблюдается при засоре каналов карбюратора или неисправности его фильтров. В этом случае регулировка должна проводиться только после тщательной промывки узла.
Топливный фильтр бензопилы
Несмотря на то, что карбюратор – самая сложная часть двигателя, при обнаружении сбоев в его работе расстраиваться не стоит. Вместо этого нужно вооружиться кое-каким инструментом, конструктивной схемой узла и здоровой логикой.
Карбюратор бензопилы в ремонте
Самостоятельная регулировка – не только экономия
Разумеется, каждый из производителей бензопил заинтересован в том, чтобы обслуживание производилось в собственных сервисных центрах: починим, заменим, дадим гарантию. Но если гарантийный срок истек или инструмент вышел из строя по вине владельца, услуги профессионалов будут стоить достаточно дорого. Иной, узнав стоимость ремонта, решает, что не намного дороже обойдется приобретение нового инструмента.
Но если человек привык именно к этой бензопиле за год-два работы с ней, расставаться жалко, даже когда забарахлила. Выход: самому научиться ухаживать за агрегатом, смазывать, чистить, вовремя менять фильтры и, конечно, регулировать карбюратор. После двух-трех успешных настроек владельцу и тахометр не потребуется – он будет на слух определять примерное количество оборотов.
