Импульсный паяльник своими руками

Паяльник своими руками: простые схемы сборки

Перед изготовлением паяльника своими руками следует определить, для чего конкретно он будет применяться и какие материалы имеются дома.

«Момент» из лампы-экономки

Составные части устройства:

  • Преобразователь от энергосберегающей лампы (мощность 40 Вт);
  • Трансформатор;
  • Медная проволока;
  • Корпус.

Характеристики преобразователя подходят для паяльника средней мощности. Безопасность устройства усиливается за счет штатного предохранителя и контроля перегрева на терморезисторе. Схема выходит очень компактной, и ее можно размещать в любом корпусе.

Трансформатор делается самостоятельно. Можно использовать ферритовое кольцо от сломанного электро-трансформатора. Первичную обмотку необходимо мотать из провода 0,5 мм, количество витков равно 100−120. А силовую делать из проволоки сечением от 3 до 3,5 кв. мм. Сделать нужно один виток. К ней крепим жало из нихромовой или медной проволки (1,5 — 2 мм). Толщина последней обмотки должна быть больше толщины жала. Далее, нужно придумать корпус устройству, сделать выключатель, и прибор готов.

Из китайского трансформатора

Для изготовления нужен либо исправный блок питания на двенадцать вольт, либо с перегоревшей вторичной обмоткой. Вполне подойдет любое китайское устройство.

Необходимо извлечь из корпуса схему, проверить исправность деталей. Преобразователь не трогаем, т. к. потребуется лишь изменить внешний вид трансформатора. Далее, удаляем вторичную обмотку, изготавливаем новую из медной проволоки (сечение должно быть 1,5−3 кв. мм). При маленьком сечении проволоку складываем вдвое

Важно общее сечение, которое будет не меньше трех квадратов. Обмотка равна одному неполному витку

Затем, осторожно продеваем ее в корпус трансформатора, первым делом согнув, как шпильку для волос

Трансформатор припаивается к плате управления, а силовую обмотку необходимо зафиксировать диэлектрическим клеем (к примеру, холодной сваркой)

Затем, осторожно продеваем ее в корпус трансформатора, первым делом согнув, как шпильку для волос. Трансформатор припаивается к плате управления, а силовую обмотку необходимо зафиксировать диэлектрическим клеем (к примеру, холодной сваркой). Далее, схему вставляем в корпус

Далее, схему вставляем в корпус.

В качестве ручки может подойти деревянная, от обычного паяльника. Возможны другие варианты, учитывая компактность устройства в целом. В ручку вставляем не фиксируемый выключатель. Работа импульсного прибора основана на коротком замыкании вторичной обмотки, вследствие чего длительный нагрев способен привести к разрушению трансформатора и пожару. В связи с этим недопустим фиксированный пускатель. Далее, нужно собрать устройство полностью и установить зажимы для жала (например, вставки из контактной коробки для проводки). Такой прибор выходит очень компактным и удобным в использовании мелких работ при пайке. Благодаря сменному жалу можно изменять его внешний вид.

Эти варианты являются лишь небольшой долей среди разнообразия схем изготовления импульсных устройств.

Важно понимать принцип действия:

  1. Прибор, преобразующий электричество в высокочастотное напряжение;
  2. Трансформатор понижающий, рассчитанный только на высокую частоту;
  3. Вторичная обмотка, которая образует замкнутое кольцо с петлеобразным жалом.

Импульсный паяльник — надежное и экономичное устройство, а при выполнении своими руками еще и практически бесплатное. Да и в большинстве случаев самодельный инструмент сможет собрать даже электрик-новичок, не обладая профессиональными знаниями в работе с радиотехникой.

Самодельный паяльник: сложная конструкция

Список необходимых материалов:

  • проволока из меди (d=1,5 мм, l=40 мм);
  • небольшое полотно медной фольги;
  • проволока из прецизионного сплава (d=0,1 мм, l=300 мм);
  • жестяная трубка;
  • силикатная клеящая смесь или жидкое стекло;
  • тальк;
  • рукоятка из термостойкого материала;
  • электрический провод со штекером.

Также понадобятся несколько вспомогательных вещей:

  • источник тепловой энергии (подойдет газовая или электрическая плита);
  • слесарные инструменты (пассатижи, напильник, пинцет);
  • деревянный или пластмассовый шпатель небольшого размера;
  • ветошь для удаления с прибора изолирующей смеси.

Пошаговая инструкция изготовления

Заранее отрезанный кусок медного стержня используют для изготовления жала. При этом желательно заточить один его конец под углом 45 градусов, но выбор формы заточки жала остается исключительно на усмотрение мастера. Обработанную область залуживают.
Подготавливают электроизоляционную смесь, включающую в себя тальк и силикатный клей. Замешенная масса должна иметь тестообразную структуру. Работая с таким липким материалом, время от времени придется посыпать руки и инструмент измельченным тальком.
На жало плотно наматывают медную фольгу, сохранив при этом рабочую область (10 мм) открытой.
На медную поверхность аккуратно наносится тонкий изолирующий слой. Чтобы он быстрее высох, будущий паяльник держат над источником тепла.
Наматывают спираль из прецизионной (нихромовой) проволоки. Стоить отметить, что каждый виток должен лечь плотно. Прямой конец в итоге должен быть примерно 30 мм, а заворотный — 50 мм.
Теперь обмотку покрывают электроизоляционным составом и тщательно высушивают.
Длинный конец укладывают на трубку таким образом, чтобы между ним и коротким был максимальный приблизительно сопоставимый с диаметром конструкции промежуток. Снова наносят электроизолирующую смесь, еще раз высушивают, после чего подготовка нагревательного элемента с вмонтированным в него жалом считается завершенной.
Каждый торчащий конец нихромовой проволоки наполовину покрывают изоляционным составом и сушат

Важно внимательно следить за целостностью покрытия во время запекания. Если появились дефекты, их устраняют, заделывая смесью и вновь просушивая.
На финальном этапе остается собрать конструкцию

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух. Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке

Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Это интересно: Отключение дома от электричества законным способом: читаем во всех подробностях

Методики пайки с паяльником

Что нужно для пайки? Работая с металлами, необходимо использовать расходные материалы: флюс или канифоль, в результате чего получается прочное неразъемное соединение.

Важно! Дополнительные составы нужны для обеспечения высокой адгезии припоя с деталями. Спаянные детали. Спаянные детали

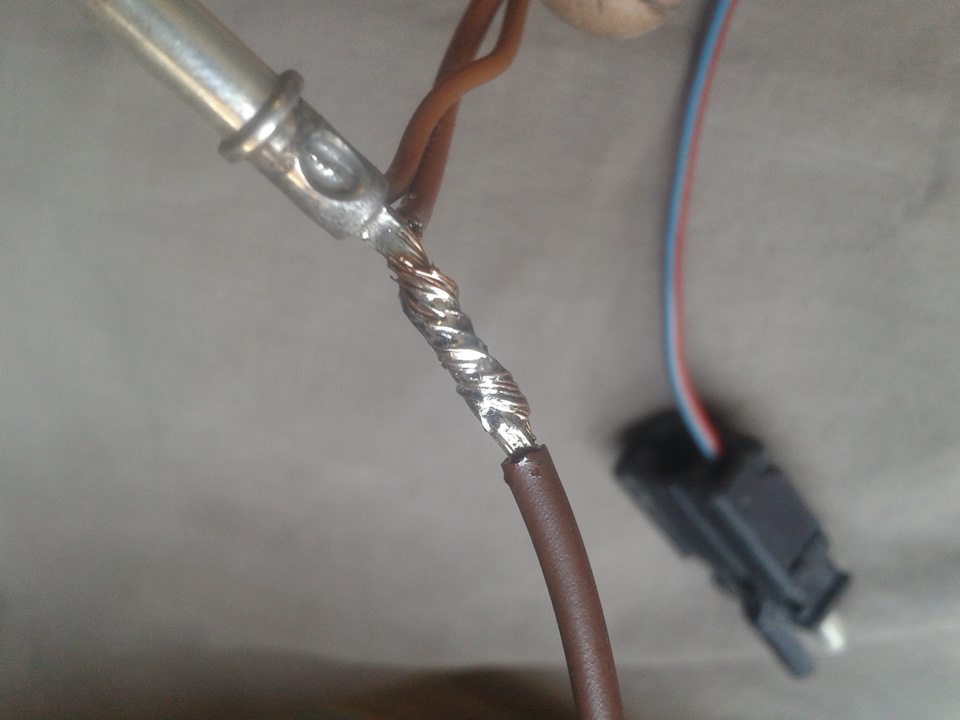

Спаянные детали

Канифолью

Канифоль – это похожий на стекло материал с температурой размягчения в пределах 55–70℃.  Для его производства используют смолу хвойных пород дерева. Регламент прописан в ГОСТах 19113-84 и 14201-83, где сказано, что продукт растворяет патину. Рабочий диапазон температур при пайке бытовых приборов составляет 100–130℃.

Канифоль используется в 2 случаях:

  • Подготовка жала к работе – его зачистка, нагрев, покрытие расплавленным компонентом воска, а после – оловом. Аналогичным образом обрабатывают детали, распределяя припой.
  • Работа с деталями, которые не нуждаются в подготовке. В данном случае выполняется лужение контактной поверхности, для этого применяется полый пруток из сплава свинца и олова, внутри которого находится канифоль.

Флюсом

Флюс поступает в продажу в жидком состоянии, либо в виде геля, пасты, порошка, что объясняется разным составом материала. Так, первые используют для работы с микросхемами, а последние – с медными трубами. Все материалы можно разделить на три группы:

  • Нейтральные, без кислот в составе и с минимальной токопроводящей способностью.
  • Активные – с соляной кислотой в химическом составе.
  • Защитные – для исключения разрушения контактов и возникновения ржавчины.

Важно! Флюс из активной группы нельзя использовать в качестве изоляционного материала из-за низкого сопротивления электричеству. К нейтральным материалам можно отнести порошкообразную канифоль, которую разбавляют в техническом спирте, глицерине или скипидаре. Данное средство применяется для работы с микросхемами и радиотехникой, медью и сплавами на ее основе

Допустимо присутствие тонкой пленки оксидов

Данное средство применяется для работы с микросхемами и радиотехникой, медью и сплавами на ее основе. Допустимо присутствие тонкой пленки оксидов

К нейтральным материалам можно отнести порошкообразную канифоль, которую разбавляют в техническом спирте, глицерине или скипидаре. Данное средство применяется для работы с микросхемами и радиотехникой, медью и сплавами на ее основе. Допустимо присутствие тонкой пленки оксидов.

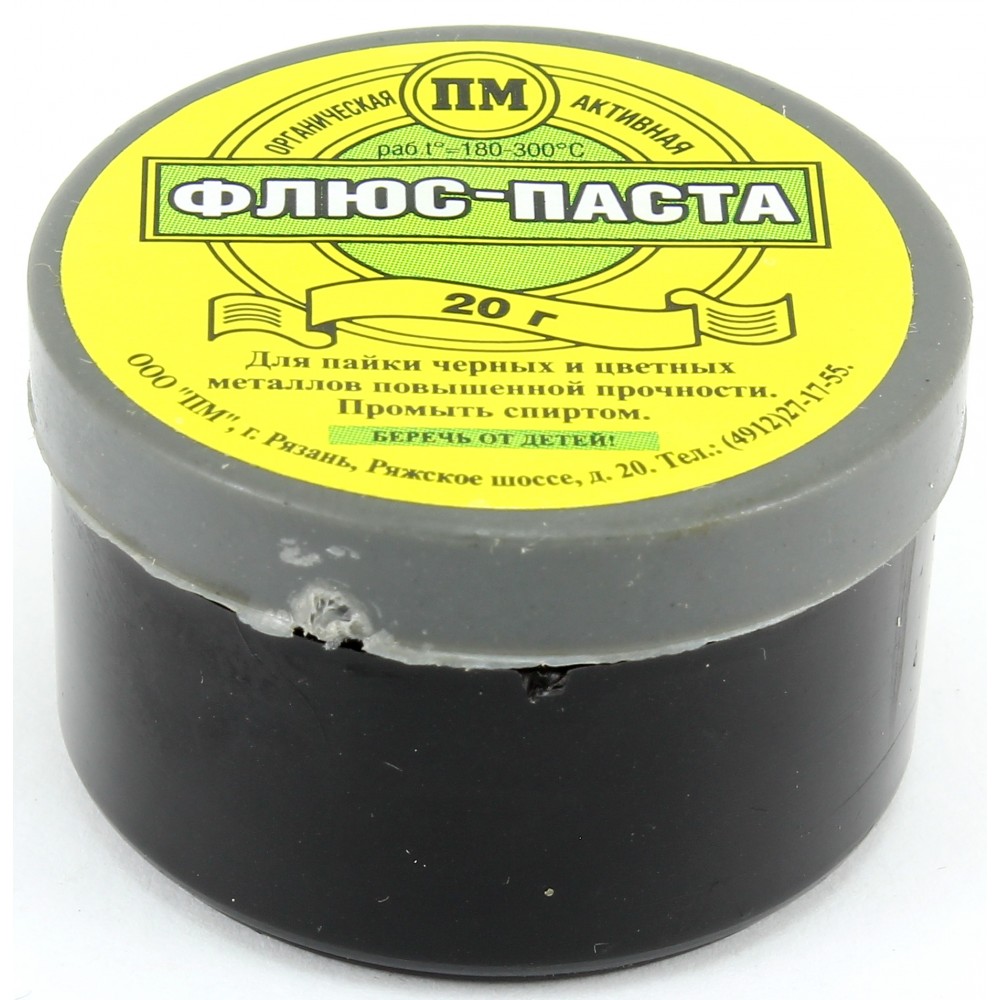

Флюс

В других двух компонентах может присутствовать канифоль в сочетании с органическими компонентами. Такие составы актуальны для пайки меди, алюминия, никеля, серебра и стали. Для сложных работ существуют соединения с добавками хлористого цинка, и они служат защитой металла от коррозии.

Особенности конструкции и управление паяльником

Как уже упоминалось выше, импульсный прибор по своему внешнему виду напоминает пистолет. Г-образная его форма позволила скрыть все управляющие модули в рукоятке, которая весьма удобна в эксплуатации.

Сам процесс управления устройством очень прост. На корпусе располагаются две кнопки:

  1. Первая предназначена для ступенчатой регулировки напряжения. Чтобы установить требуемые параметры, достаточно выбрать тот или иной уровень.
  2. Вторая кнопка запускает процесс разогрева жала. Ее нужно постоянно удерживать в процессе работы, чтобы инструмент оставался горячим.

Некоторые модели паяльников оснащаются миниатюрным дисплеем, который показывает выбранный уровень нагрева жала.

Как сделать блок питания из энергосберегающей лампы

Может показаться, что это дело так называемых радиолюбителей, опытных мастеров работы со схемами, электроприборами.

Но на деле оказывается, что заниматься «оживлением» старой техники может практически любой человек, сталкивающийся в быту с электрическими устройствами. Достаточно работать по плану и иметь схему устройства перед глазами. Мы подготовили наглядную электросхему и поэтапный план работы над блоком из ЭСЛ.

Разбираем лампу

Будьте осторожны, когда разбираете ЭСЛ. Повредив целостность колбы, можно выпустить вредные пары ртути, которые быстро распространяются вокруг. Рекомендуем аккуратно, не спеша поддевать маленькой отверткой в месте шва.

Когда вам открылась схема, соединенная с колбой четырьмя выводами питания, отрежьте их и внимательно рассмотрите состояние элементов. Внешне можно понять, что они вышли из строя, по подгоревшим местам, вздутиям; могут отпаяться концы соединений. После внешнего осмотра необходимо прозвонить электрическую цепь. По опыту радиолюбителей в ЭСЛ часто портятся конденсаторы и резисторы.

Запасные элементы берутся из схем других энергосберегающих ламп, отложенных вами для будущего блока питания. После того, как из нескольких схем соберете одну, можно двигаться дальше.

Вам нужно решить, блок питания какой мощности вы хотели бы собрать. Если мощность блока равна мощности энергосберегающей лампочки, то больших изменений не потребуется; если же захотите увеличить мощность блока питания, то нужно добавить вторичную обмотку, выложенную медным проводником.

Подготовительные работы

Итак, мы уже удалили контакты, идущие до колбы. Красным на схеме изображен удаленный нами узел ЭСЛ. На оставшиеся концы в схеме садим перемычку. Для повышения выдаваемой мощности нужно добавить к дросселю (на схеме L5) дополнительную (вторичную) обмотку. Появится резерв мощности блока питания за счет нее.

Помимо этого, добавляем новые детали в схему:

  • конденсаторы (на схеме C9, С10)
  • мост диодный (VD14-VD17)

Нужное количество витков для вторичной обмотки определяется в несколько этапов:

  1. Укладывается временная обмотка около десяти витков и соединяется с нагрузочным сопротивлением, имеющим характеристики в пределах 30-ти ватт и более, и собственно самим сопротивлением от 5 до 6 Ом;
  2. После подключения питания измеряется напряжение на нагрузочном сопротивлении;
  3. Полученные цифры напряжения делятся на число витков – так узнается, какое напряжение приходит на один виток;
  4. Расчет нужного количества витков для питания постоянной обмотки и подбор диаметра проводника для вторичной обмотки.

Диаметр вторичной обмотки советуем выбрать 0,5 мм.

Количество нужных витков:

X = Uвых (достигаемое напряжение БП) /Uвит (напряжение одного витка)

Кардинальные преобразования

Однако надёжней сделать импульсный блок питания с нуля, поискав трансформатор с нужными характеристиками в старой электронике. Заводские трансформаторы будут гораздо долговечней самоделки. И не нужно к тому же высчитывать количество витков по формуле, достаточно присоединить паяльником концы обмотки трансформатора к схеме.

Если вы хотите сильно увеличить мощность блока питания, в несколько раз, то нужно выпаять старый дроссель и присоединить новый (на схеме ниже обозначен как TV2). Подсоединяем к блоку два диода, составляющих выходной выпрямитель (на схеме VD14, VD15), заменяем диоды на входном выпрямителе с большей мощностью (на схеме RO) и ставим конденсатор с большей емкостью (на схеме CO). Подбирать конденсатор необходимо в пропорциях 1 Ватт выходной мощности = 1 микрофарад. На схеме изображено сто микрофарад на сто ватт.

Опробовать блок питания можно на лампочке аналогичной мощности. Главное следить за тем, чтобы температура трансформатора нашего блока не превышала 60ºС, а транзисторов 80ºС. Измеряется температура ртутными либо спиртовыми термометрами. Также есть так называемые заводские термопары и термосопротивления. Опытный радиолюбитель всегда имеет такие приспособления под рукой.

Советуем посмотреть видео-инструкцию:

Два типа блоков питания

Внутри корпуса находится блок питания устройства, обеспечивающий ток накала и питание подсветки. Конструкции блоков питания бывают двух типов.

Первый тип – это трансформаторный паяльник. Схема такого блока весьма проста. Внутри его корпуса установлен обычный понижающий трансформатор, рассчитанный на работу от сети 220 вольт.

Трансформатор имеет две вторичные обмотки. Одна из них питает лампу или светодиод подсветки. Вторая является силовой, по ней протекает ток накала жала. Силовая обмотка содержит 1-2 витка, сделаннных медной шиной или толстым проводом. В конце «ствола» пистолета эта обмотка надёжно соединяется с проволочной петлёй, служащей жалом паяльника.

Курок пистолета осуществляет импульсное подключение первичной обмотки трансформатора к сети. При этом вторичная силовая обмотка, работая в режиме короткого замыкания, производит быстрый разогрев рабочей части.

Второй тип импульсных паяльных приборов содержит преобразователь высокой частоты. Такая схема, безусловно, сложнее предыдущей, но за счёт применения высокочастотного трансформатора, позволяет существенно снизить вес и габариты изделия.

Изготовление по трансформаторной схеме

Как уже было отмечено выше, электрическая схема трансформаторного устроства очень проста. Главными задачами, которые необходимо решить при изготовлении импульсного паяльника из трансформатора, – это найти подходящий трансформатор, пистолетную рукоятку с кнопкой и всё это скомпоновать.

Что касается трансформатора – подойдёт любой мощностью 50-100 Ватт. Если под рукой ничего такого нет, можно приобрести или снять со старого светильника трансформатор, использующийся в китайских люстрах для питания галогенных ламп на 12 Вольт.

Вторичную обмотку нужно аккуратно демонтировать, не повредив первичную. Вместо неё наматывается один виток шиной достаточного сечения

Здесь важно подобрать такой проводник, который пройдёт в окно магнитопровода трансформатора. Шина должна доходить до конца «ствола», где её нужно соединить с медной петлёй – жалом

Расположить трансформатор можно либо в рукоятке, либо на линии «ствола». По возможности следует располагать трансформатор как можно ближе к жалу, так как по вторичной обмотке будет проходить значительный ток, и этот виток лучше сделать коротким.

Схема с высокочастотным преобразователем

Для изготовления самодельного импульсного паяльника второго типа необходимо собрать схему преобразователя частоты. Эта задача представляет определённую сложность, требует некоторой квалификации, и скорее всего игра бы не стоила свеч, если бы не одно обстоятельство.

Подходящий готовый преобразователь имеется в электронном балласте, который можно извлечь из энергосберегающей лампы или люминесцентного светильника.

Переделка внутренней схемы электронного балласта минимальна. Нужно замкнуть между собой проводники, питающие газоразрядную лампу. После этого остаётся только дополнить импульсный трансформатор устройства вторичной обмоткой из одного витка толстого провода. Всё просто, но не совсем.

На штатном трансформаторе, которым снабжена электронная пускорегулирующая аппаратура люминесцентных ламп, это сделать не удастся. Дело в том, что этот трансформатор весьма мал, и никакой провод внутрь его кольца не просунуть.

Выход один. Нужно найти ферритовое кольцо большего типоразмера и намотать на неё первичную обмотку, не забывая прокладывать между слоями изоляцию из лакоткани. Через оставшееся в середине кольца отверстие нужно пропустить один виток провода, который будет служить вторичной обмоткой.

Принцип компоновки тот же, что и в предыдущей конструкции. Трансформатор (а значит, и вся плата преобразователя) должен быть расположен как можно ближе к проволочному жалу. Кнопка, как и в предыдущем случае, должна включать подачу сетевого напряжения, в данной схеме – на плату преобразователя.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис

14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Это интересно: Печь из газового баллона длительного горения, на отработке — чертежи

Как сделать паяльник: история появления инструмента и его устройство

Первый паяльник изобрел Эрнст Сакс в 1921г. Он же запатентовал молотковый инструмент для лудильных работ.

Устроен паяльник внутри просто и состоит из компонентов:

  • Металлической трубки с ручкой и жалом;
  • Нагревательного электроизолированного элемента (в роли изоляции может быть слюда или керамика);
  • Токоведущего шнура, подключаемого к сети или трансформатору.

В основном электрические паяльники работают от сети, трансформатора или батареек. Есть виды, имеющие встроенную газовую горелку или обычный внешний подогрев.

Электропаяльник маленькой мощности используется для пайки электронных деталей и микросхем, а мощный – для массивных, крупных деталей.

Виды паяльников:

  • Нихромовый – имеют нихромовую проволочную спираль, пропускающую ток;
  • Керамический – состоит из керамики, быстро греется, но, к сожалению, такой нагреватель очень сложно отремонтировать после поломки;
  • Индукционный – нагревание происходит с помощью индукционной катушки;
  • Импульсный (точечный) – работает в режиме нажатия и удержания кнопки пуска;
  • Газовый – автономный беспроводной паяльник, который можно использовать в любом месте;
  • Аккумуляторный – такой вид обычно низковольтный, имеющий небольшую мощность (обычно около 12 v или 15);
  • Инфракрасный – нагревается инфракрасным излучением волной длиной 2-10 мкм;
  • Ультразвуковой – используется там, где трудно паять алюминий обычными способами;
  • Паяльник, нагревающийся на открытом огне – довольно простое устройство, заменяющее иногда прибор большой мощности.

Самые распространенные – сетевые приборы с питанием от сети в 220В. Иногда при сборке промышленных электроприборов используется целая паяльная станция, с помощью которой можно пользоваться дополнительными возможностями.

Кстати, паяльники сейчас стали появляться в играх, типа Майнкрафт. Чтобы его там сделать, нужно сложить ведро воды, 3 железных слитка и 1 бронзовый.

Источники тока для питания импульсных паяльников

Перед началом самостоятельного изготовления паяльника следует, исходя из доступных материалов, определиться с выбором типа источника.

Традиционно импульсный паяльник в качестве источника питания использовал мощный понижающий трансформатор и назывался так только из-за кратковременного режима работы.

Такое устройство просто по конструкции, но обладает большим весом и габаритами.

Ставшие доступными не так давно импульсные блоки питания устроены намного сложнее. Они сначала выпрямляют поступающее на их вход низкочастотное сетевое напряжение, далее преобразуют его в высокочастотное (20-40 килогерц) и уже его подают на первичную обмотку трансформатора. Высокочастотные трансформаторы в несколько раз меньше по массе и габаритам, чем низкочастотные, поэтому весь импульсный источник питания, несмотря на сложное устройство, занимает места в несколько раз меньше, чем один низкочастотный трансформатор.

Резюмируя, можно сказать, что трансформаторные источники просты и надежны, но тяжелы и громоздки.

Импульсные существенно сложнее по устройству, но позволяют сэкономить вес и габариты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
