Печь из газового баллона

Основные разновидности печи

Вертикальную печку изготавливают чаще, так как она занимает мало места и имеет аккуратный внешний вид.

Горизонтальная конструкция ценится из-за значительной площади варочной поверхности. Размеры зольника и отверстия для закладки дров в любом устройстве — 10×20 и 20×30 см соответственно. Их разметку наносят как на чертежи, так и на сам баллон — так легче вырезать. Места расположения отверстий выбирают произвольно, зависимо от типа печки.

С помощью такой печки можно обогревать помещение и даже готовить еду на улице

Дымоход изготавливают из стальной трубы, нарезая её разными отрезками и сваривая их между собой. Дополнительно нужно утеплить его минеральной ватой и фольгой. Использовать готовую буржуйку можно внутри помещения или снаружи. Если печка используется для приготовления еды на улице, то достаточно прикрепить невысокую трубу для выхода дыма.

Вертикальная буржуйка

Для создания вертикальной печи из пропанового баллона его ставят вертикально. Необходимо срезать горловину, маркером нарисовать разметку зольника, дымохода и топки. Отверстия вырезают шлифовальной машинкой или резаком. Арматурные пруты режут одинаковыми кусками, формируя колосники. Их приваривают к корпусу параллельными рядами или змейкой. Крепят петли для дверей, из стального листа или чугуна вырезают дверцы. К ним приваривают задвижной механизм или щеколды.

Смотреть так же: современные виды буржуек.

Варочная поверхность необходима в том случае, если на печи будут готовить пищу или нагревать воду. Для её создания нужно вырезать из металла подходящую по размеру деталь и приварить её к верхней части баллона. После этого все стыки и швы проверяют на герметичность и прочность, зачищают и шлифуют их.

Вертикальная печь пользуется большей популярностью, так как она занимает меньше места

Отверстие для дымохода должно располагаться вверху баллона или сбоку, иногда труба проходит через центральный проём. В боковой части сначала крепят колено, затем сам дымоотвод. Через трубу наружу выходит дым и продукты горения. К нижней части баллона крепят металлическую подставку или прочные ножки. Дополнительно можно подготовить фундамент для буржуйки.

Горизонтальная конструкция

На первом этапе нужно создать прочную подставку. Её изготавливают из металла, приваривают ножки, а затем и корпус готовой печки. Маркером на баллоне намечают места поддувала, дымохода и отверстия для топлива. Проёмы вырезают зубилом, шлифовальным аппаратом или резаком. Дрелью сверлят отверстия в нижней части корпуса. Сверху крепят короб-зольник, его делают из крепкого жаропрочного металла. К проёму приваривают заслонку, которая будет выполнять функции поддувала.

Дверцу заготавливают из вырезанной части баллона. Её необходимо обварить и прикрепить к корпусу с помощью петель. Хотя можно сделать чугунную дверь со щеколдой и приварить её. Дымовая труба должна выходить из верхней задней части буржуйки. Сверху корпуса укладывают и закрепляют стальной лист для создания плоской варочной поверхности.

Для горизонтальной печки понадобится больше места — это основной ее минус

Особенности обогрева автомобильных боксов

Несмотря на то, что микроклимат в гараже – это личное дело каждого автолюбителя, температура в помещении для хранения автомобиля жестко регламентируется СП 113.13330.2012. В двух словах в данном своде правил говориться, что температура в боксе для хранения автомобиля не должна быть ниже +5°С.

Для обогрева стен, пола, кровли потребуется огромное количество тепловой энергии. Именно поэтому в боксе для хранения авто целесообразно проводить локальный нагрев рабочей зоны конвекционными потоками, распространяющимися от корпуса нагревательного прибора. Если в боксе не предусмотрено центрального коммунального отопления, то владельцу ничего не остается, как сделать печку в гараж самостоятельно. Такой прибор будет создавать естественную конвекцию и обогревать рабочую зону тепловым ИК излучением.

Печь на дровах длительного горения

Это самый экономичный, эффективный, но в то же время и самый сложный агрегат. Принцип его действия основан на сгорании пиролизных газов. Они имеют очень высокую энергию сгорания и выделяют большое количество тепла. Появляются пиролизы в результате медленного тления древесины при ограниченном доступе кислорода. В этом случае органические вещества распадаются на твердые и газообразные. Твердые тлеют, а газ поднимается в верхнюю камеру и возгорается, выделяя большое количество энергии.

Достоинством такой печи является ее очень высокий КПД. Одна охапка дров способна поддерживать работоспособность агрегата в течение 15 – 20 часов. Кроме дров в такой печи могут использоваться любые отходы деревопереработки: опилки, кора, сучки. Как более дорогой вариант: топливные брикеты, паллеты и другое современное твердое топливо.

Главной задачей при изготовлении печи длительного горения является создание в ней условий, позволяющих отделять пиролизы и воспламенять их отдельно от дров. Чаще всего для этого берут готовую 200 литровую металлическую бочку. Верх бочки отрезают и делают в нем отверстие, куда будет входить дымоход диаметром не менее 150 мм. Еще одно отверстие прорезают диаметром 100 мм. Туда будет вставлена труба для поступления воздуха. Затем делают тяжелый поршень. Для этого из листового металла вырезают круг чуть меньшего диаметра, чем бочка. В нем прорезают отверстие под трубу подачи воздуха и приваривают эту трубу. Снизу к получившемуся поршню приваривают пару кусков тяжелого швеллера. Поршень вместе с трубой вставляют сверху в бочку и закрывают всю конструкцию крышкой так, чтобы труба для воздуха вышла в приготовленное для нее отверстие. На ней делают еще и заслонку для регулирования потока.

Внизу бочки вырезают отверстия для люков подачи дров и зольника. Они должны закрываться плотно, чтобы исключить попадание туда воздуха, так как подаваться он должен через трубу в поршне. Устанавливают всю конструкцию на бетонный фундамент или кирпичную кладку.

Усовершенствованный вариант печи длительного горения из бочки.

Для заправки печи дровами, поршень нужно поднять за трубу в верхнее положение и зафиксировать там. Для этого можно придумать какие-нибудь фиксаторы. В топку накладывают дрова «под завязку». Затем поршень опускают, прижимая им дрова. Производят розжиг с помощью любой горючей жидкости, кроме бензина. Когда дрова разгорятся хорошо, доступ кислорода ограничивают. Выделившиеся пиролизы попадут в камеру над поршнем и воспламенятся там. Они будут гореть, выделяя очень много тепла, хотя дрова будут только тлеть.

При выборе варианта устройства печи в гараже необходимо руководствоваться принципом простоты и экономичности. Все предложенные варианты отвечают данным критериям и могут быть с успехом приняты автолюбителями.

  • Как обложить металлическую печь кирпичом — инструкция
  • Печь на отработке своими руками
  • Печи из талькохлорита
  • Как самому сварить печь для бани из трубы

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

  1. Высокая топливная эффективность. Тепло не улетает в трубу.
  2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

  1. Невозможно пополнить запас топлива в печке до его полного сгорания.
  2. Невозможно прервать процесс горения.
  3. При снижении тяги песка дымит.
  4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Особенности эксплуатации

При эксплуатации важно помнить следующее:Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

  • внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
  • толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
  • длина горелки должна быть больше значения ее диаметра;
  • оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
  • трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
  • дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
  • допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

  1. чертеж;
  2. сварочный аппарат и электроды;
  3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
  4. стальные уголки или арматура;
  5. набор сверл и дрель;
  6. стальные листы толщиной 4 и 6 мм;
  7. трубы для дымохода и горелки;
  8. молоток;
  9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

  1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
  2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
  3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
  4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
  5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
  6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
  7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
  8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
  9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

  1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
  2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
  3. В верхнем баке устанавливаем перегородку.
  4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Техника безопасности при эксплуатации самодельной печи

  • Дрова и горючие материалы хранят на большом расстоянии от работающей печи.
  • Для жидкостных устройств применяют только тяжелое топливо. Ацетон, бензин, растворитель, спирт используют для розжига.
  • Под рукой всегда должен быть огнетушитель или мешок с песком.
  • Не закрывать заслонку на выходе, пока в топке тлеют остатки дров. Велика вероятность угореть.
  • Не перетапливайте дровяную печь. Раскаленные докрасна стенки могут повредить лакокрасочное покрытие автомобиля.

Любой вариант печи, сделанной своими руками, позволит произвести ремонт в зимнее время и поддерживать благоприятный микроклимат для машины. Это полезное устройство должно быть в гараже у каждого уважающего себя автовладельца.

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

  • нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
  • верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

  1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
  2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
  3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
  4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
  5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
  6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

  • цилиндрическая форма;
  • вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

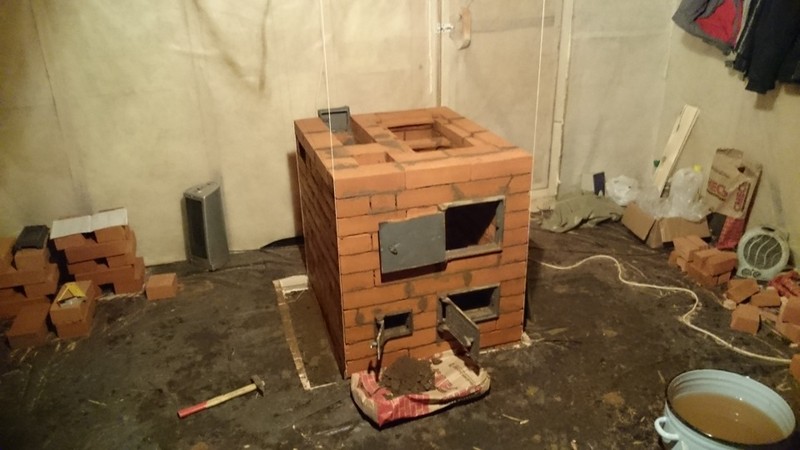

Кирпичная

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

Вам в помощь чертежи уже опробованных на практике проектов.

Горизонтально обустроенная печь

Следующий вариант размещения печи – горизонтальный и он также имеет свои плюсы в качестве большой варочной поверхности, где можно приготовить полноценный обед.

Для устойчивости горизонтальной печки после окончания выполнения всех работ по изготовлению печки, ее закрепляют на надежно стоящей подставке, сваренной из уголков, при использовании точечной сварки.

В данном случае все мероприятия начинают с разметки, после производится вырезка квадратного отверстия для дверцы и круглого для дымохода. Вырезка круглого отверстия может оказаться трудоемкой при отсутствии резака, так как болгарка здесь не помощница. Вначале нужно по кругу вырезать отверстия, далее идет в ход зубило и молоток, и в итоге все доводится до нужного результата напильником.

Роль колосника будет играть отверстие, вырезанное в дне печи, а приваренный под ним короб станет емкостью для золы. Этот же короб играет роль поддувала, и потому на него приваривают дверцу с целью регулирования притока и оттока воздуха, чтобы добиться необходимой тяги.

Дверцу можно сделать самостоятельно, используя часть баллона, а можно приобрести уже готовую с рамой и готовой щеколдой и такой вариант, конечно же, намного проще.

После закрепления дверцы на петлях печи, устройство закрепляют на подставке при этом, надежно зафиксировав, а можно приварить к ней ножки нужной длины.

Далее закрепляется патрубок, к которому присоединяется труба для дымоотвода, та в свою очередь выйдет через отверстия в стене или крыше помещения.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Принципы работы

Печка для бани из газового баллона, сделанная своими руками, генерирует тепло за счет следующих элементов:

  1. Поддувало – канал в нижней части конструкции, по которому прокачивается воздух. Он обеспечивает достаточное количество кислорода для горения и собирает пепел. Поддувало оснащается дверкой, которая регулирует мощность печи, увеличивая или уменьшая количество поступающего воздуха;
  2. Топка – камера горения и главный источник тепла. Она находится в верхней части печи. Между ней и поддувалом расположена колосниковая решетка, на которой располагаются дрова или уголь;
  3. Дымоход – канал для вывода продуктов горения за пределы помещения. Он может частично перекрываться (при помощи клиновидного затвора), чтобы замедлить сжигание топлива и повысить КПД печи.

Каждый из вышеописанных элементов берет участие в работе самодельной банной печи. Поддувало пропускает воздух в топку, создавая благоприятные условия для сжигания топлива. В топке горит дерево или уголь, образовывая тепло. Данный процесс сопровождается выделением угарного газа и других компонентов, которые выводятся из помещения через дымоход.

При помощи дроссельной заслонки и клиновидного раствора регулируется мощность печи. Ну а дверь в топке используется для загрузки топлива и удаления золы.
