Как отрегулировать карбюратор на триммере carver

Нужна ли разборка

Регулировать карбюратор бензопилы можно вообще без какой-либо разборки, в редких исключения придётся лишь снять крышку воздушного фильтра. Здесь имеется немалая доля противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно реже.

Правда, опытные вальщики и пильщики всегда имеют при себе плоскую отвёртку с длинным жалом и периодически подстраивают карбюратор. Объясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и топлива. Понятно, что условия на месте работы отличаются от стендовых.

При смене марки бензина или, например, повышении влажности воздуха опытный пользователь бензопилы всегда подкорректирует качество смеси для большей производительности и меньшего износа поршневой части. Но это, повторимся, требует немалого опыта работы с конкретной бензопилой и знания особенностей её поведения. К тому же регулировка происходит невероятно тонкая — винты подкручивают всего на 1/10. 1/20 оборота.

Другой повод для регулировки — ремонт или замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.

1 Топовая модель бензокосы Хускварна бытового класса

Модель Husqvarna 128 R пользуется популярностью у бытовых потребителей для обработки небольших участков. Имеет следующие основные технические характеристики:

• двигатель двухтактный бензиновый верхнего расположения с рабочим объемом 28 см3;
• мощность двигателя 0,8 кВт или 1,1л с;
• топливный бак объемом 0,4 л, при расходе топлива 507 л/ час;
• штанга прямая неразборная диаметром 24 мм;
• рукоять велосипедного Т- образного типа, с деталями управления двигателем, повышенной эргономичности;
• наличие антивибрационной системы;
• режущая система состоит из лески толщиной 2,4 мм и металлического четырехлопастного ножа;
• ширина скашивания 25,5 см ножом и до 40 см леской;
• габаритные размеры 286×244х1829 мм;
• вес 5,0 кг.

Бензиновый триммер Хускварна

Многофункциональная бензокоса Husqvarna 128 R, с возможностью простой и быстрой смены режущих элементов создана для комфортной и производительной работы по уходу за садом и газоном. Безопасность в работе обеспечивается наличием защитного кожуха. Он предохраняет от непроизвольного соприкосновения с режущими деталями.

Мотокосы Husqvarna 128 R имеют ручную систему легкого пуска Смарт старт. Стартерный шнур уменьшает сопротивление на 40%. Пусковая кнопка возвращающегося типа. После нажатия приходит в прежнее положение автоматически и снова готова обеспечить легкий старт.

Эргономичность рукоятки и комфортность удерживания аппарата обеспечена оптимальным углом наклона и системой антивибрации. Это позволяет продолжительное время работать бензокосой Хускварна, не испытывая усталости и дискомфорта.

Стандартная комплектация бензокосы

В стандартную комплектацию модели Husqvarna 128 R, относящуюся к классу бытовых, входит:

• непосредственно мотокоса;
• ранцевое крепление двухплечного типа;
• полуавтоматическая триммерная головка Т 25с леской;
• нож с четырьмя лопастями металлический Grass.

1.2 Топовая модель мотокосы Хускварна профессионального класса

Бензокоса Husqvarna 323 R – профессиональная травокосилка облегченной конструкции, чем и завоевала расположение пользователей. Идеально подходит для обработки больших площадей в парках, игровых полей для гольфа и т.д. Длительная и напряженная работа этим аппаратом не будет казаться каторжным трудом.

Технические характеристики данной модели таковы:

• бензиновый двухтактный двигатель с объемом цилиндра 24,5 см3;
• мощность 0,9 кВт или 1,2 л с;
• топливный бак объемом 0,5 л при расходе топлива 0,495 л/час;
• штанга прямая с Т- образной рукояткой длиной 1483 мм и толщиной 24 мм;
• наличие антивибрационной системы;
• режущая система состоит из лески толщиной 2,4 мм и металлического ножа;
• габаритные размеры 1844×270х285×132 мм;

• вес 4,5 кг.

В этом аппарате также несложно и быстро можно произвести замену режущего элемента. Универсальный защитный корпус делает безопасным замену режущей детали на штанге и сам процесс кошения.

Модель имеет систему легкого пуска Смарт старт, праймером подкачивается воздух в карбюратор. Топливный насос подает бензин в карбюратор после длительного простоя и обеспечивает быстрый запуск.

Выключатель зажигания с возвратной пружиной. Бензобак прозрачен, что позволяет контролировать количество топлива.

Конический шестеренчатый нож обладает высоким крутящим моментом до 9000 об/мин с режущим краем расположенным параллельно земле. Это обеспечивает качественный срез травы.

На эргономичной рукояти, расположенной под выверенным углом к штанге, находятся кнопки управления.

В стандартную комплектацию аппарата Husqvarna 323 R входит:

• мотокоса;
• триммерная полуавтоматическая головка Т 25R с леской;
• нож для кошения травы Graas 255-4;
• ранцевое крепление двухплечного типа.

Использование данной модели делает необременительным косьбу трав любой жесткости, поростков кустарников и деревьев.

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

• тахометр – для точного определения максимального количества оборотов двигателя;
• шлицевая отвертка – необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах.

Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать – пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

• L – регулировка низких оборотов (отвечает за качество топлива);
• H – регулировка высоких оборотов (отвечает за количество топлива);
• T – регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

1. Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
2. Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
3. Запустить пилу и прогреть в течение 5-10 минут.
4. Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
5. Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
6. Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
7. Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Бензокоса 128R от Хускварна достойна вашего внимания

Компания Husqvarna занимается выпуском различной техники и инструментов для дома, сада, леса и строительства. Бензопилы Хускварна, культиваторы, ножницы, райдеры, бензокосы Хускварна и вся другая продукция производятся только по новейшим разработкам и из качественных материалов. Именно благодаря непревзойдённой надёжности инструментов компания Husqvarna известна всему миру и пользуется большим спросом.

Описание и характеристики бензокосы 128R

Бензиновый триммер модели 128R от Хускварна предназначен для обработки участков малых и средних размеров, также он подходит для среза травы возле труднодоступных мест (клумбы, бордюры). Инструмент оснащён двухтактным двигателем, мощность которого 0,8 кВт или 1,1 л.с. Скорость вращения бензокосы Husqvarna 128R достигает 11000 об/мин. Двигатель разработан по технологии E-Tech 2, благодаря чему значительно снижено количество вырабатываемых выхлопных газов триммером. Его объём равен 28 см 3 . Чтобы инструмент быстро включался даже после длительного простоя, в него встроен праймер для подкачки топлива и система «Smart Start». Максимальная ширина возможной обработки составляет 45 см. Бензокоса Husqvarna 128R – это бензиновый триммер с прямой штангой и профессиональными рукоятками, сделанных в виде велосипедных. Это позволяет намного лучше контролировать процесс работы и направление инструмента. Конструкция с прямым типом штанги считается наиболее надёжной, чем изогнутые. Чтобы было удобнее перевозить бензокосы, велосипедные рукоятки можно складывать.

Вес инструмента без залитого топлива, установленных режущих деталей и защитного кожуха, составляет 4,8 кг. Благодаря этому бензокосой Хускварна версии 128R можно пользоваться длительное время без перерывов. Топливный бак бензинового триммера сделан из белого пластика, чтобы было удобнее контролировать количество оставшегося топлива в нём. Ёмкость под бензин имеет объём 400 мл. Чтобы завести бензокосу, достаточно плавно дёрнуть шнур, так как необходимое усилие для пуска было снижено на 40%.

В комплект с инструментом входят:

• нож с 4-мя лезвиями для жёсткой и высокой травы или кустарников;
• триммерная головка (полуавтоматическая);
• ременная оснастка на 2 плеча;
• набор ключей;
• велосипедная рукоять;
• руководство по эксплуатации и обслуживанию;
• защитный кожух;
• неразборная штанга.

Кнопка запуска бензокосы Хускварна автоматически возвращается в начальное положение, чтобы было удобнее и быстрее повторно включить триммер. Специальный нож для срезания травы не размельчает её, а укладывает в валки. Кожух для защиты диска и триммера с леской используется один и тот же, при этом снимать во время замены оснастки нет необходимости.

Таблица с техническими характеристиками мотокосы Husqvarna 128R:

Наименование характеристики	Модель 128R
Мощность, кВт	0,8
Максимальное рекомендуемое число оборотов, об/мин	11000
Рабочий объём цилиндра, см 3	28
Вместительность бачка для бензина, мл	400
Расход топлива, г/кВтч	507
Глушитель с катализатором	+
Наличие ограничителя оборотов в системе зажигания	+
Вес (без установленного кожуха, лезвий и залитого топлива), кг	4,8
Уровень мощности издаваемого шума, дБ	109-114
Длина штанги, см	145
Диаметр ножа с 4-мя лезвиями, см	25,5

Ремонт бензокосы Хускварна можно провести и своими руками, как, например, заменить засорившийся воздушный фильтр. Тем более, что он расположен в удобном и легкодоступном месте под крышкой. Для его замены не нужны инструменты. В случае поломки технику лучше отнести в сервисный центр, так как незнание принципов действия отдельных деталей может только усугубить ситуацию.

Самые часто встречающиеся неисправности бензокосы Хускварна 128R – это проблемы с зажиганием или подачей топлива. В первом случае бензиновый триммер либо глохнет через несколько десятков секунд, либо вовсе не заводится. Для этого следует осмотреть состояние свечи системы зажигания. Если она мокрая, то, скорее всего, потребуется правильно отрегулировать карбюратор. Или же проблема возникает из-за неправильного запуска, тогда следует внимательно изучить инструкцию.

Если же свеча сухая, значит, не поступает топливная смесь. Чаще всего это возникает из-за забившегося грязью топливного фильтра или шланга. Фильтр следует заменить (лучше это делать каждые 3 месяца), а шланг достаточно лишь прочистить.

Бензиновый триммер этой модели может прослужить многие года, главное, соблюдать правила эксплуатации и своевременно проводить осмотр и замену необходимых деталей. Тем более что цена бензокосы Хускварна 128R полностью соответствует её качеству и производительности.

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

• цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
• диффузора, расположенного у входа в карбюратор;
• жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
• распылителя;
• поплавковой камеры.

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

• После запуска ДВС открывается воздушная заслонка.
• В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
• Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
• Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
• От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
• Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

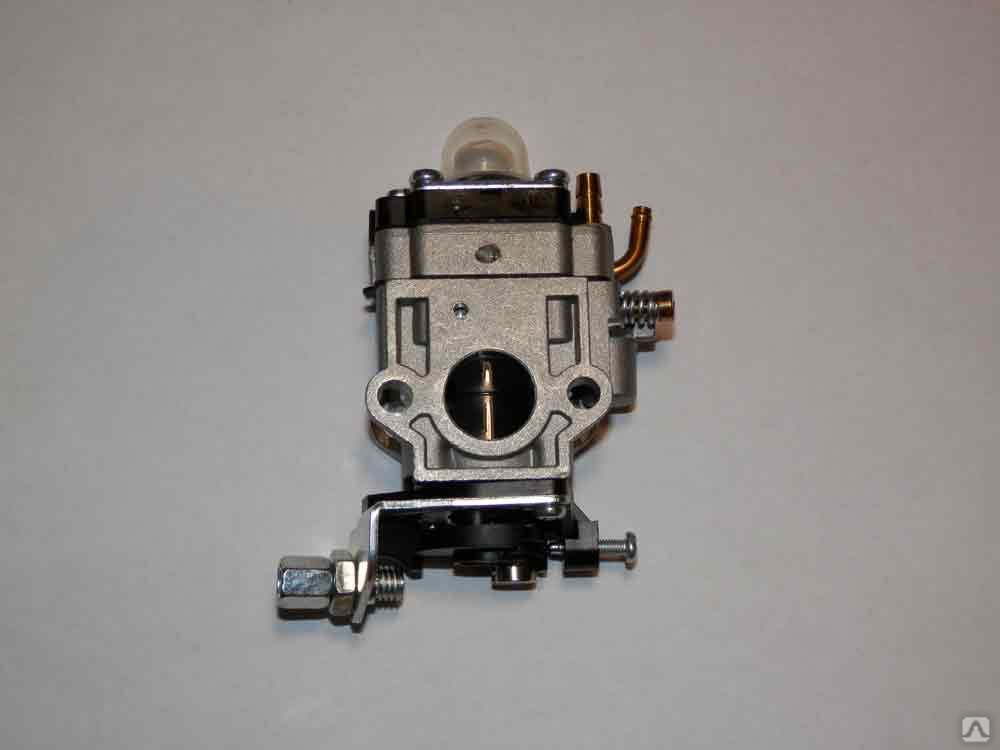

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами. Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр. Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

1. Винт регулировки холостого хода;
2. Винт регулировки подачи топливной смеси
3. Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота. Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке. Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает. Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда. Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

• Запас оборотов для триммерной головки;
• Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
• Спокойная работа двигателя на холодном ходу;
• Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух. Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов. Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

• Режущий элемент перестанет вращаться на холостом ходу;
• Понизится расход топлива.

Регулировка карбюратора бензопилы

Большинство бензопил имеет на карбюраторе три регулировочных винта. По порядку о каждом:

• T -Винт холостого хода. Винт холостого хода отвечает за положение дроссельной заслонки,когда рукоятка «газа» полностью отпущена. Если дроссельная заслонка недостаточно открыта, то двигатель будет глохнуть при отпущенной рукоятке так как заслонка перекроет подачу топливной смеси. В случае же если дроссельная заслонка будет открыта на большую величину чем положено, то тогда цепь будет вращаться, что категорически запрещается техникой безопасности при работе с бензопилой.
• L-Винт регулировки низких оборотов. Данный винт регулирует количество топлива в топливной смеси при работе бензопилы на холостом ходу. Если количество топлива будет большим, то двигатель будет глохнуть под нагрузкой, если топлива будет недостаточно то в результате — перегрев двигателя, задиры и так далее…
• H-Винт регулировки высоких оборотов. Отвечает за количество топлива в смеси при работе бензопилы. Если данная регулировка настроена на большее количество топлива, то двигатель работает «неприемисто» и дымит, а если на меньшее, то получаем слишком высокие обороты и перегрев.

Регулировка карбюратора пошагово

1. Проверяем состояние воздушного фильтра. Снимаем его и или прочищаем или меняем. В случае если воздушный фильтр забит грязью и опилками работа бензопилы нормальной не будет.
2. Проверяем состояние глушителя. Он должен быть чистым и незабитым. Подробнее о чистке глушителя ТУТ.
3. Перед тем как начать регулировку карбюратора стоит залить топливный бак не менее чем на половину.
4. Если бензопила способна запуститься, то ей стоит дать поработать несколько минут чтобы она прогрелась. Если регулировку проводить «на холодную», то смесь будет переобогащенной после прогрева.
5. Начинать регулировку необходимо с регулировки оборотов холостого хода-винт L. Крайне желательно иметь тахометр, тогда ориентируемся на 2700 оборотов/минуту. Если нет, то нам надо найти самые высокие обороты на холостом ходу. При этом цепь вращаться не должна. Если она все же крутится (цепь конечно, а не Земля), то добиваемся ее остановки вращением винта T. Звук работы бензопилы должен быть как при прослушивании файла ниже. https://benzopilatut.ru/wp-content/uploads/2016/01/Бензопила-на-холостом-ходу.wav
6. Регулируем высокие обороты- винт H. Если мы его вращаем по часовой то обороты будут возрастать, а если против часовой- падать. Закручиваем его до тех пор пока не появятся провалы в зажигании. После этого выворачиваем его примерно на одну пятую оборота. Звук бензопилы при работе на максимальных оборотах должен быть таким как при прослушивании файла ниже. https://benzopilatut.ru/wp-content/uploads/2016/01/Бензопила-максимальные-обороты.wav
7. Проверяем как бензопила набирает обороты. Она должна набирать их ровно и быстро. Если обороты растут медленно, то чуть выворачиваем винт L.

Помните, что оптимальная регулировка карбюратора это:

Ремонт карбюратора пилы Carver: возможные неисправности и их устранение

После того, как бензопила выработала 50-70 и более литров бензина, могут забиться фильтры и жиклеры.

Узел разбирают, промывают, продувают сжатым воздухом и возвращают к работе.

Большинство механических поломок карбюратора Carver вызваны тем, что со временем эластичная мембрана становится грубой и не может правильно работать.

Можно разобрать карбюратор и заменить мембрану, если удастся найти такую запчасть. Однако такие узлы малопригодны к ремонту, и проще заменить весь карбюратор бензопилы Carver, а иногда и всю отработавшую своё бензопилу.

Чтобы выполнить регулировку карбюратора бензопилы Carver достаточно знать устройство и принцип работы. Зная их, используя простые инструменты, и следуя алгоритму настройки рассказанному в статье, вы спокойно настроите его своими руками в домашних условиях. Стоит понимать, что регулировка все-таки серьезный процесс и если вы не уверены в своих силах, то лучше отдать бензопилу в мастерскую.
