Устройство и принцип работы цепной электропилы
Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотор вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.
Электропилы могут быть как с поперечным расположение двигателя (показано на рисунке выше), так и с продольным (см. Фото ниже).
В электропила с поперечным расположение двигателя вращательное движение от него на ведущую звездочку передается напрямую. В аппарате с продольно расположенным электромотором этот процесс осуществляется через редуктор.
Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент НЕ заклинивает в материале, а процесс пиления происходит быстро.
Для уменьшения износа пильной цепи и шины на электропила установлена система смазки, подающая масло на слежу гарнитуру.
В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.
электропила не включается
Если при нажатии кнопки пуска, агрегат не включается, то диагностика проводится в следующем порядке.
- Проверьте напряжение в розетке. Его может не быть по причине общего отключения или неисправности розетки. Попробуйте включить агрегат в другое место.
- Если напряжение в розетке есть, тогда стоит проверить сетевой кабель. Снимите крышку корпуса двигателя и прозвонить каждый провод тестером, прикасаясь одним щупом к контакту внутри агрегата, а вторым к одному из стержней электрической вилки.
- Если с руководством все в порядке, тогда продолжайте проверять дальше. Прозвонить тестером провода, идущие к пусковой кнопке, на предмет обрыва.
- Далее, следует прозвонить контакты кнопки на входе и на ее выходе при нажатой клавише.
- После этого проверьте проводники, идущие к двигателю агрегата. Если на их пути стоит модуль плавного пуска, то проверьте цепь на входе и выходе из него.
Если предыдущие действия НЕ позволили выявить причину отказа двигателя, то следует извлечь щетки и проверить их. Бывают случаи, что двигатель НЕ запускается по причине полного износа одной или обеих щеток, а также из-за обрыва проводников в них. Если щетки исправный, то вероятнее всего, вышел из строя двигатель, а именно перегорел обмотки статора либо ротора. В данном случае, чтоб прозвонить катушки, необходимо иметь некоторые навыки и знания в этой области. Лучше отнести двигатель электропилы специалисту, який найдет неисправность и произведет перемотку катушек.
Двигатель НЕ развивает полную мощность
Прежде всего, необходимо проверить напряжение в сети. Оно может иногда понижаться и приводит к падению мощности агрегата. Также падение мощности вызывается заклиниванием редуктора или износом щеток. Как устранить данные проблемы, рассматривалось выше.
Вызывает похожие симптомы и неисправная кнопка пуска. Если при проверке данной детали тестером обнаружится неисправность, то ее отремонтировать НЕ получится. Кнопку необходимо заменить на новую. Но если проверка вышеперечисленных причин не дала результатов, то тогда остается подозревать, что перегорела обмотки якоря или в них произошло межвитковое замыкание.
Горят щетки и коллектор
Появление сильного искрения под щетками может вызываться плохим контактом между ламелями якоря и электродами по причине износа последних. Чтобы проверить это, необходимо извлечь детали из щеткодержателя.
Считается, что нормальный износ щеток должен быть не болей, чем на 2/3 от их первоначальной длины.
Если щетки изношены, необходимо их заменить. Также щетки могут искра по причине забивания зазора между ламелями якоря графитовой пылью. Поскольку графит является проводником, то он вызывает замыкание и появление Искра.
Для устранения загрязнений необходимо хорошо очистить ламели с помощью спирта, ваты и зубной щетки. Также рекомендуется отполировать их самой мелкой наждачной бумагой (нулевкой).

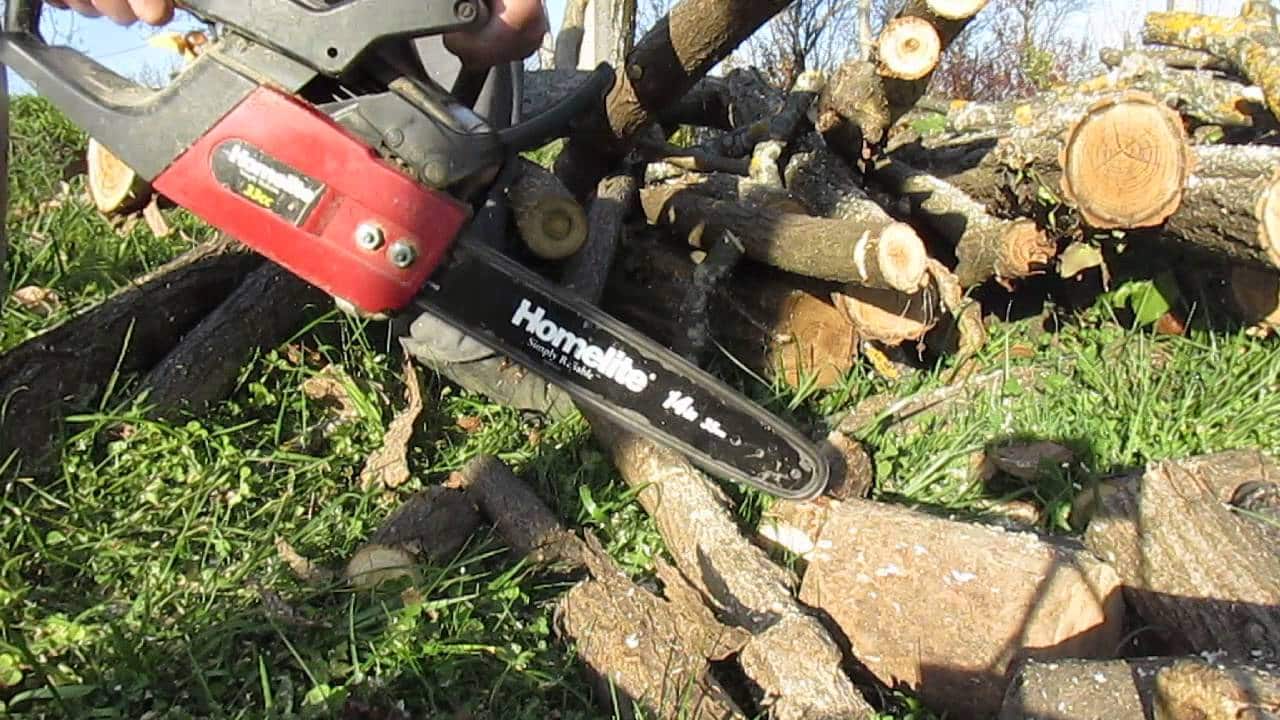

Homelite CSP 4016 – устройство и описание бензопилы
Бензопила Хомлайт этой модификации пользуется высоким спросом благодаря массе нововведений, которые присутствуют в ее конструкции. Для увеличения сроков службы цилиндров производитель покрыл их хромированным составом, препятствующим появление коррозии.
Как и в предыдущей модели, эта пила оснащена уникальным пусковым устройством ZipStart, который существенно понижает нагрузку на запчасти инструмента. В конструкцию входит качественный ручной тормоз, который мгновенно останавливает ход шины в случае обратного удара. Для снижения расхода масла производитель оснастил пилу системой автоматической подачи смеси. Среди других технических характеристики инструмента выделяется:
- Мощность двигателя – 1900 Ватт или 2,6 л. с.;
- Объем мотора составляет 40 см 3 ;
- Скорость вращения мотора – 10 тыс. об/мин.;
- Звеньев в штатной цепи – 65;
- Длина шины – 40 см;
- Толщина цепи составляет 1,4 мм.;
- Объем топливного бака – 370 мл;
- Объем бака для масла, смазывающего цепь – 230 мл.
Этот инструмент входит в число бытовых бензопил, предназначенных для спиливания небольших деревьев и подготовки дров для бытовых нужд. В штатную комплектацию инструмента входит шина, цепь, инструменты для монтажа, чехол для шины и масло для смазки цепи. В наборе также присутствует инструкция по эксплуатации и гарантия от производителя на 1 год.
Вес бензопилы в готовом для работы виде составляет немногим более 5,5 кг. Благодаря этому ее без труда можно использоваться для спиливания высоких деревьев, имея под собой устойчивое основание.
Поезные советы
Мало знать, как решить проблемы со слетевшей или порванной цепью, ведь всегда есть возможность предотвратить это. Правильный уход за пилой поможет продлить срок службы устройства и ее деталей. Поэтому рекомендуется соблюдать советы специалистов:
- Регулярно очищать воздушный фильтр и смазывать его маслом. Периодически фильтр нужно менять.
- Каждый раз перед началом работ нужно проверять надежность закрутки всех гаек и болтов. Тогда во время работы в устройстве не будет сбоев.
- Смазывать нужно и подшипники, и звездочку.
- Регулярно чистить свечи от угара.
- Вовремя смазывать, затачивать и натягивать цепь.
Качественная бензопила при условии правильного ухода и своевременного ремонта способна прослужить дольше гарантийного срока.
При перемещении пильной цепи бензопилы в проточке шины вследствие трения выделяется большое количество тепла. Если не поступает масло на цепь бензопилы, необходимо остановить работу и принять все меры для устранения неисправности системы смазки. Сочетание больших нагрузок и перегрева гарнитуры сопровождается ее ускоренным износом и досрочным выходом из строя.
- Все без исключения бензопилы и их электрические аналоги комплектуются однотипными по принципу действия системами, посредством которых реализуется смазка шины, пильной цепи и деталей ее привода.
- В стандартный состав этого устройства входит резервуар, из которого цепное масло подается на вход насоса с фиксированной или регулируемой производительностью.
- Далее рабочая жидкость в дозированном количестве поступает в проточку шины, в которой хвостовиками пильной цепи равномерно распределяется по всей гарнитуре и рабочей поверхности венца ведущей звездочки.
Читать также: Вольфрам что это за материал
Шины производительных гарнитур длиной от 400 мм комплектуются ведомой звездочкой. Периодическая смазка подшипника производится индивидуально, после 6-8 часов наработки.
Неисправности насоса и системы в целом
Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.
Признаки неисправности системы смазки, следующие:
- цепь бензопилы абсолютно сухая и не блестит;
- масло из масляного бака не уходит;
- цепь быстро растягивается и это происходит постоянно;
- шину пилы уводит при пилении, в сторону;
- шина греется и в районе ведущей звездочки, наблюдается оплавление краски.
Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.
Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.
При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.
Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.
Диагностика
Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.
Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.
Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.
Как снять насос
Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.
Читать также Как правильно кастрировать поросят видео
После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.
Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.
После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.
Замена насоса требуется только в том случае, когда устранить его засорение не представляется возможным.
Причина появления подтеков масла на днище бензопилы
У бензопилы Штиль 180, имеется характерная неисправность, которая заключается в недостаточной герметизации места установки масляного шланга в корпус бензопилы и появления в этом месте течи. Для её устранения, достаточно снять ручку пилы Stihl MS 180, отсоединить сам шланг, промыть и обезжирить посадочное место в корпусе и хвостовик шланга, после чего нанести герметик, и установить шланг на место. Такая нехитрая операция надежно устранит неисправность и масло перестанет подтекать.
Особенность самостоятельного поиска и устранения неисправностей
Полноценный самостоятельный ремонт смазки цепи бензопилы при всех равных условиях требует знания взаимодействия всех элементов системы, наличия инструмента и слесарных навыков.
Восстановление рабочих параметров многих бензопил предусматривает частичный или полный демонтаж комплектующего оборудования. Для выполнения сложных ремонтных работ лучше использовать возможности и технический потенциал сервисных мастерских.
Детали с сорванной резьбой и поврежденными шлицевыми соединениями, а также неразборные конструкции, которыми комплектуется система смазки популярных бензопил Штиль 180 и других однотипных моделей подлежат замене.
Если при заправленном баке масло в конструкцию гарнитуры не поступает, причину следует искать в самом насосе. Демонтаж и разборка механизма помогут выявить неисправные детали и устранить неисправность их заменой.
Модификации
Кроме базовой модификации МС-180 существуют улучшенные модели:
- Бензопила Stihl MS-180 C-BE 14.
- Бензопила Stihl MS-180 16 Picco.
Рассмотрим каждую модификацию в отдельности.
Бензопила Stihl MS-180 C-BE 14
Эта бензопила “Штиль” более усовершенствована производителем, ее вес составляет 4,2 кг. Двухтактная силовая установка работает на топливной смеси бензина и моторного масла и имеет производительность 2 л. с. Охлаждение воздушное, система ErgoStart позволяет легко запустить мотор, дернув за рукоятку инерционного стартера. Система QuickStop мгновенно остановит движение цепи при нажати на передний упор.
Постоянный расход горючего и максимально чистый выхлоп обеспечивает встроенный компенсатор. Шина небольшая — 14 дюймов, со следующими параметрами: 1,3 мм, 3/8″, 50 звеньев. На шине устанавливается цепь Picco Duro собственного изготовления, которая тупится в четыре раза медленнее, отличается сверх прочностью и надежностью.
Система натяжения цепи усовершенствована, без применения специального инструмента. Система Ematic позволяет обеспечить смазку цепи в тех местах, где это необходимо, как результат — 50% экономия смазочных материалов. Антивибрационная система защищает оператора от излишней вибрации.
| Рабочий объем цилиндра | 31,8 см³ |
| Длина шины | 35 см |
| Цепь STIHL Oilomatic шаг/тип | 3/8″ P / Picco Micro 3 |
| Мощность | 1,5/2 кВт/л.с. |
| Вес 1) | 4,2 кг |
| Удельный вес | 2,8 кг/кВт |
| Уровень звукового давления 2) | 98 дБ(A) |
| Уровень звуковой мощности 2) | 110 дБ(A) |
| Уровень вибрации влево/вправо 3) | 7,6/7,4 м/с² |
| Шаг цепи | 3/8 » P |
| Объём бака | 0,25 л |
| Обороты на холостом ходу | 2.800 об/мин. |
| Количество оборотов Pmax 4) | 9.000 об/мин |
| K-коэффициент согласно директивы 2006/42/EC | 2 |
Бензопила Stihl MS-180 16 Picco
Масса бензопилы 3,9 кг. Мотор бензиновый, карбюраторный одноцилиндровый мощностью 2 л. с. Здесь также присутствует система легкого старта, блокировка цепи, антивибро. Цепь STIHL Oilomatic PICCO MINI 61 PMN, работает система автоматической смазки. Длина шины — 40 см. В карбюраторе вмонтирован компенсатор, отвечающий за расход горючего, постоянную мощность бензопилы и качество выхлопных газов.
| Мощность л.с. | 2 |
| Цепь STIHL Oilomatic | Picco Micro 3 (PM3) |
| Вес кг 1) | 3,9 |
| Удельный вес кг/кВт | 2,6 |
| Уровень звукового давления дБ(A) 2) | 97 |
| Уровень звуковой мощности дБ(A) 2) | 110 |
| Уровень вибрации слева/справа m/s? 3) | 6,6/7,8 |
| Шаг цепи | 3/8 » P |
| Объём масляного бака см | 145 |
Homelite CSP 4016 – устройство и описание бензопилы
Бензопила Хомлайт этой модификации пользуется высоким спросом благодаря массе нововведений, которые присутствуют в ее конструкции. Для увеличения сроков службы цилиндров производитель покрыл их хромированным составом, препятствующим появление коррозии.
Как и в предыдущей модели, эта пила оснащена уникальным пусковым устройством ZipStart, который существенно понижает нагрузку на запчасти инструмента. В конструкцию входит качественный ручной тормоз, который мгновенно останавливает ход шины в случае обратного удара. Для снижения расхода масла производитель оснастил пилу системой автоматической подачи смеси. Среди других технических характеристики инструмента выделяется:
- Мощность двигателя – 1900 Ватт или 2,6 л. с.;
- Объем мотора составляет 40 см 3 ;
- Скорость вращения мотора – 10 тыс. об/мин.;
- Звеньев в штатной цепи – 65;
- Длина шины – 40 см;
- Толщина цепи составляет 1,4 мм.;
- Объем топливного бака – 370 мл;
- Объем бака для масла, смазывающего цепь – 230 мл.
Этот инструмент входит в число бытовых бензопил, предназначенных для спиливания небольших деревьев и подготовки дров для бытовых нужд. В штатную комплектацию инструмента входит шина, цепь, инструменты для монтажа, чехол для шины и масло для смазки цепи. В наборе также присутствует инструкция по эксплуатации и гарантия от производителя на 1 год.
Вес бензопилы в готовом для работы виде составляет немногим более 5,5 кг. Благодаря этому ее без труда можно использоваться для спиливания высоких деревьев, имея под собой устойчивое основание.
Возможные неисправности
Любые поломки, которые предусматривает производитель изложены в инструкции к бензопилам Homelite CSP, где приводит описание возможных причин и путей их устранения. Поломки могут быть связаны с тем, что:
- пила не переходит на холостой ход, где причиной является выход из строя карбюратора;
- нет вращения цепи при запуске двигателя из-за отсутствия масла в бачке или неисправности системы подачи жидкости, чрезмерного натяжения цепи;
- наблюдается сильный нагрев пилы и рабочей цепи по причине активизированного аварийного тормоза, слишком сильного натяжения цепи или ее повреждения.
Говоря о карбюраторе, следует отметить, что его настраивают на этапе сборки пилы, на заводе производителя. Карбюратор на бензопилу Homelite 33CC отличается особенной мощностью и экономичностью, за счет чего пользуется большой популярностью у американской компании.
Иногда возникает необходимость самостоятельно регулировать карбюратор в виду некоторых причин:
- переход на бензин с другим октановым числом;
- резких температурных скачках;
- перепады давления воздуха;
- перевод с зимнего использование на летнее или наоборот.
Модельный ряд пил Homelite
Прелесть ассортимента компании Хомлайт состоит в том, что на ряду с обычными бытовыми моделями стоят полу- и профессиональные пилы. Благодаря этому каждый пользователь сможет сам выбрать себе уровень пильного устройства. Фирма Хомелайт выпускает не только бензо, но и электропилы.
Учитывая все новейшие технические разработки, производитель регулярно обновляет ассортимент пил, добавляя все более новые и продвинутые инструменты. Между собой бензопилы Homelite отличаются мощностью, ценой, степенью оснастки и техническими характеристиками.
Бензопила Homelite CSP 3314
Эта легкая и универсальная модель Homelite CSP 3314 пользуется наибольшей популярностью среди пользователей. Её, в основном, приобретают для личного использования: заготовка дров, подрезка деревьев, выполнение несложных строительных задач.
Бензопила Homelite CSP 3314
Мощный двухтактный двигатель объемом 33 см3 и небольшой вес в 4,5 кг. позволяют с легкостью управлять инструментом за счет легкого запуска и электронного зажигания. Технические характеристики данной модели очень схожи с показателями электропилы Homelite CWE 1814.
| Вес | 4,4 кг |
| Мощность | 1400 Вт/1,8 л.с. |
| Длина шины | 35 см |
| Рабочий объем двигателя | 33,0 куб.см |
| Тип двигателя | двухтактный одноцилиндровый бензиновый |
| Система запуска | ручной стартер |
| Тип топлива | бензин АИ-92 + масло для двухтактных двигателей |
| Гарантия | 12 мес. |
Бензопила Homelite CSP 3316
Модель Хомлайт CSP 3316 от компании Homelite считается одной из лучших бытовых бензопил этого бренда. Производители удлинили шину до 40 см. и провели апгрейд системы гашения вибрации.
Бензопила Homelite CSP 3316
Также улучшена работа систем автоматической подачи масла и охлаждения. Пластиковые детали дополнительно покрывают специальным раствором для обеспечения более продолжительного срока службы. Новая модель Homelite CSP 3316 стала более производительной и экономичной, снижая расход масла до 50%.
Характеристики:
| Двигатель | 33 см3, 1,8 кВт/2,4 л.с. |
| Запатентованная система лёгкого старта | ZipStart |
| Запатентованная система | Safe-T-Tip |
| Длина шины | 16″ (40см) |
| Шаг цепи | 0,325″ |
| Вес | 4,5 кг |
Бензопила Homelite CSP 4016
Данную бензопилу Хомлайт можно приравнять к полупрофессиональной модели благодаря повышенной безопасности при выполнении сложных и продолжительных работ. Улучшен сам двигатель, его тяговые характеристики и мощность до 1,5 кВт.
Бензопила Homelite CSP 4016
Апгрейд пильных частей в виде шины и цепи гарантирует более надежную и стабильную работу бензопилы. Важным нюансом использования инструмента является возможность замены шины и варьирования длины от 41 см до 50 см.
Характеристики:
| Модель | Homelite CSP 4016 |
| Производитель | Homelite |
| Производство (сборка) | Китай |
| Родина бренда | США |
| Класс пилы | Бытовая |
| Мощность, л.с. (кВт) | 2,58 (1,9) |
| Объем двигателя, см3 | 40,2 |
| Тип двигателя | 2-х тактный, бензиновый |
| Длина шины, см (дюймы) | 40 (16) |
| Количество звеньев | 66 |
| Шаг цепи | 0,325 |
| Толщина цепи, мм | 1,3 |
| Объем топливного бака, л | 0,37 |
| Объем масляного бака, л | 0,24 |
| Гарантия, лет | 1 |
| Вес, кг | 4,7 |
Бензопила Homelite CSP 4518
Мощная и стабильная бензопила Хомлайт с двигателем в 3 лошадиные силы и объемом 45 см3 вполне имеет право иметь полупрофессиональный характер. Кроме увеличенного двигателя, данная модель имеет улучшенную систему виброгашения, металлический надежный уловитель цепи, более быстрый и точный аварийный тормоз.
Бензопила Homelite CSP 4518
Очистка воздух проходит теперь 3 уровня, гарантируя уменьшение выброса вредных для человека выхлопных газов.
Характеристики:
| Вес | 4,6 кг |
| Мощность | 2200 Вт/3 л.с. |
| Длина шины | 45 см |
| Рабочий объем двигателя | 45,0 куб.см |
| Объем топливного бака | 0,55 л |
| Тип двигателя | двухтактный одноцилиндровый бензиновый |
| Объем масляного бака | 0,35 л |
| Система запуска | ручной стартер |
| Тип топлива | бензин АИ-92 + масло для двухтактных двигателей |
| Гарантия | 12 мес. |
Более полная информация об инструменте представлена в инструкции по эксплуатации.
Проверка системы на выход масла и производительность
Загрязнение масляного фильтра проявляется существенным снижением производительности насоса. Проверить этот параметр несложно. Для этого необходимо гарнитуру работающей на рабочих оборотах пилы подержать над чистым листом бумаги.
По плотности и размерам масляной полосы можно уверенно судить о состоянии системы и сложности предстоящего ремонта.
На вопрос, почему отремонтированная система смазки работает, но не идет масло на цепь в нужном количестве — однозначного ответа нет. Причиной неудачи могут быть допущенные при сборке ошибки, сбой штатных регулировок, несоответствие плотности и вязкости выбранного состава заявленным характеристикам.
Масляное голодание гарнитуры возможно при установке на бытовую пилу с нерегулируемым насосом более длинной производительной шины, которой комплектуется бензопильная техника профессионального класса.
Неисправности системы смазки и как они устраняются
Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.
Работа бензопилой, если смазка цепи бензопилы не осуществляется, запрещена. Это пагубно влияет на шину, ведущую звездочку и цепь, а также может обернуться серьезными затратами на ремонт.
Признаки неисправности системы смазки, проверка её работоспособности
- Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
- Цепь относительно быстро растягивается.
- Шина очень горячая и даже может частично оплавляться краска.
- Масло из бака практически не убавляется.
- Снизилась эффективность реза на острой цепи
Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.
Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.
Поиск неисправности
После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.
Доступ к масляному насосу некоторых моделей пил, возможен только после полной разборки, соответственно не имея навыков в ремонте бензоинструмента, проведение ремонта лучше доверить профессионалам.
Наиболее частые неисправности
- Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
- Отсутствие резьбы на валу масляного насоса, поможет его замена.
- Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
- Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
- Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
- Засор фильтрующего элемента.
- У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
- У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.
Индивидуальная неисправность системы смазки Stihl MS 180
Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.
Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.
Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.
Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.
Устройство системы смазки
Зависимо от бренда бензопилы, детали смазочной системы могут малость различаться конструктивно, но их полное количество и схема подключения остается постоянной.
Главные составляющие детали системы смазки, это:
- масляный бак расположенный, обычно, в картере мотора.
- Фильтрующий элемент, устанавливается в баке.
- Маслопровод, это шланг маленького поперечника из маслостойкой резины.
- Сердечко системы – масляный насос.
- Шестерня червячной передачи передающее усилие от мотора на насос.
- Шина бензопилы, она тоже может считаться элементом системы смазки, потому что имеет особые отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некие элементы, предназначенные конкретно для обеспечения смазки.
Если ремонт выполнен неправильно
В том случае, если ремонт цепи бензопилы своими руками был выполнен некачественно, возможны следующие последствия:
В процессе сварки ток был небольшим, что привело к избыточному нагреванию элементов цепи. При этом меняются физические свойства металла.
Важно! В будущем изделие будет растягиваться в том месте, где оно была сварено. Из-за смещения направляющих выступов произойдет поломка остальных элементов цепи
- При более глубокой сварке происходит приваривание внутренней части заклепки к нескольким частям звена. В итоге — они становятся неподвижными. Все это также приводит к нарушению работы других элементов.
- При низком качестве сварки изделие может порваться в процессе работы. Связано это с большой поперечной нагрузкой, воздействующей на него в процессе эксплуатации. В таком случае пользователь с большой вероятностью получит травму.
