Как отремонтировать шуруповерт Makita

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

1. Возникновение посторонних звуков
2. Вибрация и бой зажимного патрона
3. Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

1. Вал редуктора искривляется от воздействия больших нагрузок
2. Рабочие поверхности шестерней изнашиваются
3. Изломывается штифт, на котором крепятся сателлиты
4. Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

1. Неправильная эксплуатация инструмента
2. Сильные нагрузки, на которые не рассчитан прибор
3. Отсутствие смазки
4. Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструмента	Способы устранения неисправности
Возникновение посторонних звуков и гула	Если при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
Вибрация	Искривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патрона	Если обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
Заклинивание	Если заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателя	Неисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

https://youtube.com/watch?v=Jr_xq9ZvvdE%3F

Ремонт аккумулятора

На шуруповерты может устанавливаться один из аккумуляторов:

Никель-кадмиевый (Ni-Cd). Может заряжаться неограниченное количество раз, однако имеют эффект памяти. То есть, если не дождаться полную разрядку и приступить к зарядке батареи, то с каждым разом будет происходить уменьшение ее емкости

После приобретения важно сразу же раскачать аккумулятор. Для этого нужно разрядить и зарядить его, чтобы увеличить максимальную емкость.
Никель-металл-гидридный (Ni-MH)

Такие аккумуляторы также обладают не менее ярко выраженным эффектом памяти, но обладают высоким током саморазряда. При хранении шуруповерта на протяжении месяца без работы, важно на 100% выполнит зарядку аккумулятора.
Литийионный (Li-Ion). Такая батарея разряжается достаточно быстро, но она неустойчива к морозам. Ее преимуществом является зарядка в любое удобное время.

При хранении всех видов аккумуляторных батарей важно отделить шуруповерт и зарядное устройство. Если батареи долго не используются их все равно следует заряжать не реже 1 раза в месяц

В том случае, если у батареи не держится заряд, нужно разобрать ее и проверить заряд при помощи тестера в каждом элементе питания. Рабочее напряжение указывается на корпусе, и оно соответствует каждому элементу. Нерабочий аккумулятор следует заменить.

Ежели аккумуляторная батарея не съемная, то скорее всего дело заключается в заклинившей фиксирующей кнопке. В таком случае требуется снять верхушку корпуса, после чего отсоединить батарею и разобрать инструмент, отрегулировать кнопку.

Как произвести ремонт кнопки устройства? + (Видео)

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

https://www.youtube.com/watch?v=aZgaQ9OGJJQ

Запчасти для шуруповертов

Двигатели для шуруповертов редко сгорают, но если сгорят, то от другой модели за 500 — 1000 руб.

Часто в двигателях шуруповертов стираются . Их можно подобрать по нужным размерам и купить за 50 -100 руб.

у многих фирм похожи друг на друга вплоть до формы и креплений. Поэтому, когда не хочется лезть в электронику, можно искать взаимозаменяемые варианты.

также нередко сгорают от перепадов напряжения сети или просто гибнут на стройке. Совместимый блок питания для зарядного устройства можно найти за 500 руб.

вообще относятся к расходному материалу. В зависимости от , металла и могут стоить от 20 до 500 руб.

На этом я закругляюсь и привожу видеоролик от Мастера Сергея по восстановлению никель-кадмиевого аккумулятора шуруповерта.

Ремонт

Как отремонтировать кнопку шуруповерта если она не работает — подробная инструкция

Для проведения диагностики и выполнения ремонта шуруповерта понадобятся следующие инструменты:

• Крестовая отвертка;
• Отвертка с узким плоским шлицем.

В результате активной эксплуатации любого электроинструмента внутри его корпуса неминуемо скапливается грязь.

Поэтому прежде чем отправляться в магазин за новым блоком, следует попробовать очистить старый. Образовавшийся на контактах нагар также следует зачистить мелкой наждачкой. Если кнопка неразборная, придется заменить весь блок.

Этапы проведения диагностики:

1. Разбираем корпус инструмента. Для этого отсоединяем аккумуляторную батарею, откручиваем все винты (они могут быть спрятаны за декоративными накладками, которые придется снять).
2. Проверяем исправность электродвигателя. Для этого от блока управления отсоединяем два провода питания и подключаем их к контактам аккумулятора (двигатель должен заработать).
3. Разбираем кнопку шуруповерта. Для этого нужно отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
4. Производим визуальный осмотр состояния кнопки на предмет наличия грязи и повреждений.
5. Далее нужно аккуратно собрать кнопку шуруповерта, установить на место и протестировать.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Если очистка блока управления результата не дала, необходимо произвести замену всего блока кнопки.

Для этого нужно:

1. Разобрать шуруповерт (процесс описан выше);
2. Установить новую кнопку на место старой;
3. Подключить двигатель в клеммы кнопки (соблюдение полярности в данном случае необязательно);
4. Собрать шуруповерт, аккуратно разместив провода в корпусе.

Очень важно подобрать кнопку под конкретную модель шуруповерта, поскольку при всем внешнем сходстве и визуальном соответствии деталь может не встать в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором. Читать также: Сколько стоит шина на бензопилу штиль

Читать также: Сколько стоит шина на бензопилу штиль

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

Раньше аккумуляторные шуруповерты вы могли повстречать только в арсенале экспертов, но появления в широкой продаже дешевых бытовых моделей их популярность резко возросла.

В противоположность дорогого проф инструмента, экономные аналоги владеют наименьшим ресурсом, по причине чего почаще приходят в негодность.

Одно из самых слабеньких мест бытового шуруповерта

—кнопка запуска и переключатель реверса. Практика показывает, конкретно они ломаются в большинстве случаев.

Вы, нашему клиенту остается начинается со съема всех дополнительных деталей, что перестает работать функция плавного запуска, потом для пуска электродвигателя требуется более сильное нажатие на «курок».

С течением времени инструмент и совсем перестает реагировать на любые манипуляции. Часто встречается неувязка обратного нрава, когда моторчик начинает работать самопроизвольно.

Изредка для устранения недостатка довольно разобрать инструмент и прочистить, хотя почаще требуется полная смена кнопки шуруповерта. И в первом, и во 2-м случае убрать делему можно самостоятельно. О всем все по порядку.

Кнопка шуруповерта — основной отран управления, который делает сходу несколько функций:

• Включение/включение инструмента;
• Переключение направления вращения;
• Плавный запуск мотора;
• Регулировка оборотов.

Одновременно любой из частей управления, интегрированных в блок кнопки, по большому счету не способен работать корректно. Не считая переключателя направления вращения, который почаще представляет из себя но очень многофункциональный блок.

Замена

На обслуживаемом двигателе все просто

• Разберите корпус
• Выньте изношенный комплект
• Поставьте новый
• Соберите корпус

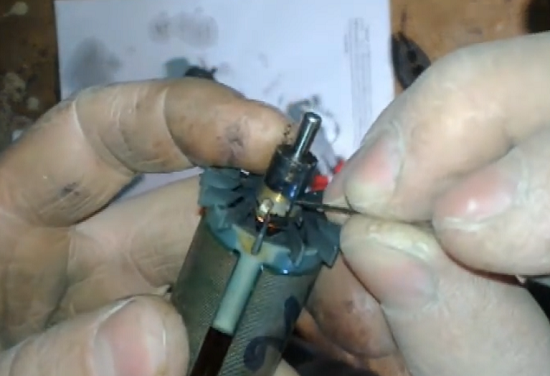

Необслуживаемый моторчик отличается завальцовкой тыльных торцов держателей. Часто и крышка, на внутренней стороне которой они находятся, вставленная в корпус, крепится вальцеванием. Здесь процесс несколько сложнее.

1. Пассатижами отогните развальцовку, удерживающую крышку
2. На периметре крышки и корпуса наметьте по 3 равноудаленные друг от друга точки
3. Выньте крышку
4. Используя паяльный жир, припой и мощный паяльник облудите намеченные точки
5. Перерезав многожильные проводки, замените изношенные щетки новыми
6. Припаяйте к держателям проводки, идущие от них. После чего, чтобы не сломать медно – графитовые контакты при установке крышки, поочередно утопите их в держатели и закрепите каждый в этом положении ниткой, завязав ее бантиком
7. Оставив концы ниток снаружи, установите крышку в корпус
8. Восстановите контакт в КЩУ, развязав и вытянув нитки
9. Припаяйте крышку к корпусу двигателя

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол

Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Замена режущего инструмента

«Хвостик» сверла шуруповерта закрепляется в патроне. Он бывает разных размеров, как и насадки. При неверной установке режущего инструмента шуруповерт может нанести урон рабочему процессу и вред здоровью. Например, по причине «неправильного» сверла могут получиться отверстия разного размера с поврежденной поверхностью. Острый элемент при «вылете» из патрона станет причиной серьезной травмы.

Большинство современных шуруповертов обладает кулачковыми патронами. Они состоят из корпуса цилиндрической формы, а также гильзы и кулачков. Когда гильза вращается по часовой стрелке, то кулачки одновременно прижимают сверло.

Процесс его замены несложный, но имеет ряд индивидуальных особенностей. Весь процесс можно описать следующим образом:

• необходимо подобрать необходимую насадку (биту) для сверла;
• затем нужно взять режущий инструмент и установить его в центр патрона (между раскрытыми «кулачками»);
• после этого его следует закрепить, поворачивая гильзу по часовому ходу (при патроне ключевого типа ключ устанавливают в углубление);
• крутим гильзу до закрепления насадки.

Поменять сверло несложно, но прежде необходимо вытащить предыдущее. Бывают следующие варианты развития ситуации:

• стандартное изъятие сверла (патрон не имеет повреждений);
• вытаскивание сверла при отсутствии ключа;
• извлечение застрявшего режущего элемента.

При исправной работе шуруповерта проблем при замене его рабочего инструмента возникнуть не должно – операция элементарная. Для этого нужно взять ключ, который предназначен для ослабления патрона, и вставить его в углубление. Крутим против часовой стрелки. Раскручивание осуществляется за счет специальных зубчиков, которые имеются на предметах. Также существует еще один вариант изъятия сверла. Для этого включаем на шуруповерте режим обратного вращения, держим внешний корпус патрона и жмем на кнопку «пуск». Таким образом, сверло легко освободится.

При отсутствии специального ключа сверло можно извлечь с помощью крестовой отвертки или гвоздя. Его необходимо вставить в углубление на патроне и зафиксировать его половину. Противоположную часть патрона крутим рукой. Однако если подобное раскручивание не приносит результата, то берем газовый ключ или тиски – эти инструменты помогут усилить проворачивание патрона. Если предыдущие варианты по вытаскиванию сверла потерпели фиаско, то тогда следует прибегнуть к «тяжелой артиллерии». В некоторых случаях достать сверло затрудняют его внешние повреждения. В сложившейся ситуации необходимо расслабить «кулачки» с помощью газовых ключей и тисков. Полностью зажимаем патрон ключами и производим вращение (откручивание).

Радикальным вариантом при самой безнадежной ситуации станет скручивание патрона с шуруповерта. Для этого необходимо сжать его в тисках и с силой выбить режущий инструмент с внутренней стороны с помощью пробойника. Естественно, после подобной процедуры шуруповерт следует отнести в ремонт. Подводя итоги, стоит заметить, что процедура вставки сверла в шуруповерт довольно простая и с ней сможет справиться даже тот, кто ни разу этого не делал. Главное в этом процессе – следовать рекомендациям.

О том, как вставить сверло в шуруповерт, смотрите в следующем видео.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Как отремонтировать шуруповерт Makita

Одной из самых частых проблем шуруповерта Makita является проблемы с работой первой скорости. При этом на второй скорости все функционирует прекрасно. Данная проблема связана с неисправностью редуктора инструмента, который не дает эффективно пользоваться первой скоростью. Рассмотрим, как избавиться от этой проблемы и отремонтировать шуруповерт.

Разборка редуктора

Первым делом необходимо разобрать сам инструмент и отделить редуктор

Теперь важно убрать все лишние на данном этапе детали. Для этого достаточно просто высыпать все шестеренки из редуктора

Стоит отметить, что если нет информации о точном местоположении каждой детали, лучше разбирать его последовательно и аккуратно.

Записывать и отмечать расположение шестеренок. Это необходимо для качественной сборки редуктора после проведения ремонтных работ. Также можно воспользоваться обучающими видео или статьями.

Вкручивание болтов вместо зубьев

После того, как все шестеренки будут удалены из редуктора, глазу откроется внутренняя часть устройства. Учитывая специфику проблемы, скорее всего мастер увидит, что все пластиковые зубья на внутренней части оказались сточенными. Это происходит при длительной эксплуатации устройства, или же при грубом нарушении правил использования. Пластиковые зубья достаточно мягкие, так что под воздействием температур и постоянной механической нагрузки они попросту стачиваются. Это приводит к тому, что главной шестерне не за что зацепиться и она начинает прокручиваться.

Для починки и восстановления работоспособности необходимо восстановить зубья. При этом нет необходимости восстанавливать все зубья, а достаточно установить два железных.

Для осуществления желаемого понадобится сверло, маленькие болтики и бормашинка. Желательно использовать бормашинку с алмазным напылением, так как она позволит эффективно сточить лишнюю часть болта за относительно короткое время.

Порядок выполнения работ:

1. На месте расположения пластикового зуба просверливается отверстие в боковой стенке редуктора. Необходимо использовать сверло чуть меньшего диаметра, чем диаметр болта. Так можно будет вкрутить его с усилием и обеспечить надежное закрепление.
2. Нужно просверлить два отверстия по диагонали, чтобы обеспечить надежное удержание редуктора и стабильную работу инструмента. Таким образом, нагрузка будет распределена по двум зубьям.
3. Во время сверления желательно направлять сверло немного вниз, чтобы потом болт не торчал кверху. Иначе придется гораздо дольше обрабатывать его бормашинкой.
4. Теперь необходимо с усилием вкрутить болты в полученные отверстия.

Использование бормашинки

Бормашинкой болты обрабатываются с боков и, в случае необходимости, укорачиваются по длине. Необходимо придать болтам форму настоящего зуба и предусмотреть установку венца без помех.

Важно! Не рекомендуется во время работы бормашинкой перегревать болт. Иначе он может сильно нагреться и расплавить окружающий пластик

Корпус редуктора деформируется, что приведет к более серьезным проблемам. Так что во время работы нужно делать перерывы. Чтобы дать болту остыть.

Как только зубья будут готовы, венец редуктора можно вставлять обратно. Если все сделано правильно, то он вставится без каких-либо помех. Двух зубьев обычно хватает для восстановления работоспособности редуктора, так что вкручивание большего количества болтов не логично.

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

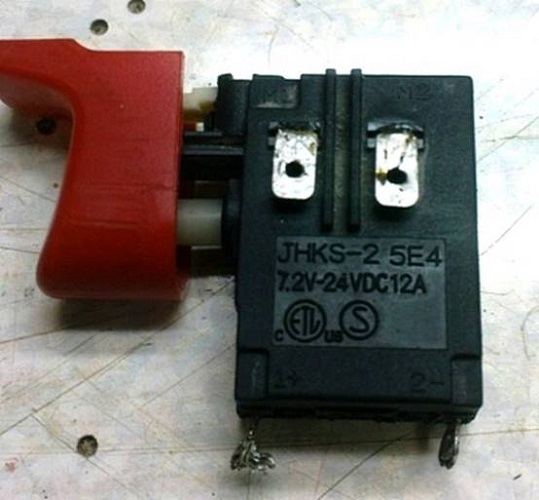

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

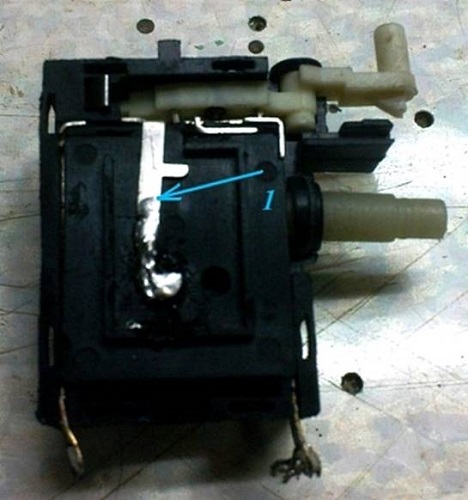

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Неисправности шуруповерта «Макита»

Наиболее частые поломки шуруповерта следующие:

• Не включается шуруповерт. Тут и так все ясно. Первым делом нужно осмотреть аккумулятор, а также контакты и соединения в корпусе, проводку. Выполнить проверку вам поможет мультиметр.
• Не работает кнопка реверса. Это означает, что вы не сможете либо закручивать, либо выкручивать шурупы и болты. Здесь вы должны проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
• Не работает регулятор оборотов. В этом случае обороты будут либо постоянно понижены, либо постоянно завышены. Здесь могут быть виновными регулирующий транзистор или щетки. Необходим визуальный осмотр деталей.
