Как переделать циркулярную пилу

Локализация неисправности

Первым делом пытаетесь определить, что сломалось. Имеется в виду не конкретный узел, а характер повреждения. Оно может быть механическим или возникнуть в электрической части пилы. Иными словами, если из нее пошел дым, это одно, а когда появляется посторонний шум или свист — это совсем другое. Именно эти два критерия и являются основными при локализации неисправности. Есть, однако, и третий, когда пила совсем не издает звуков. С него и начнем.

Устройство циркулярной пилы.

Как ни странно, то, что пила молчит, может быть хорошим признаком. Здесь нелишним будет упомянуть о тех неисправностях, которые обычно печатаются на последней странице руководства по эксплуатации. На первый взгляд они кажутся смешными, но проявите к ним чуточку уважения. Проверьте, есть ли напряжение в розетке и исправен ли сетевой шнур. Если все нормально, то остался всего один шанс избежать полной разборки — проверить щетки.

На абсолютном большинстве циркулярок для того, чтобы добраться до щеток, необходимо открутить два болта. Этот узел представляет собой два угольных элемента, которые упираются в коллектор. Так как он постоянно вращается, то щетки подвержены износу и со временем “зависают”, т.е. не достают до него

На это надо обратить внимание в первую очередь. Кроме того, угольные щетки соединяются с клеммами статора. В этом месте иногда пропадает контакт

Проверьте это. Если все нормально, разборки не избежать

В этом месте иногда пропадает контакт. Проверьте это. Если все нормально, разборки не избежать.

Что понадобится для переделки болгарки под циркулярку

Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):

УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
Сварочный аппарат для соединения металлических пластин
Плиты ДСП
Хомуты, а также крепежные соединения

На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.

С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.

Это интересно! Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью.

Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.

Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.

После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.

Необходимые материалы и инструменты

Начинать рабочий процесс рекомендуется с подготовки всего необходимого. Стационарное оборудование крепится на прочном и устойчивом столе. Для его изготовления потребуется лист отшлифованной фанеры необходимого размера толщиной не меньше 20 мм. Выполнить ножки стола можно из 4 брусков, соединенных между собой деревянными или металлическими перемычками.

Кроме этого потребуется сама ручная дисковая пила или болгарка.

Также необходимо запастись такими инструментами и материалами:

лобзик;
шуруповерт;
3-4 металлических хомута;
саморезы и шурупы;
2 металлических завес небольшого размера;
2 струбцины;
отшлифованная доска, длина которой соответствует длине стола, а высота колеблется в пределах 10-12 см;
карандаш, длинная линейка.

Все это можно найти в мастерской либо приобрести недорого в любом хозмагазине.

Установка болгарки на основание

Изготовление циркулярной пилы из болгарки своими руками практически завершено. Остался только завершающий этап — прикрепление болгарки к упору. Эту работу следует производить только при обесточенном инструменте для избежания травм.

С помощью пластиковых хомутов или иным надежным способом корпус болгарки фиксируется на плоскости упора.

Кромка защитного кожуха не должна при этом выступать за край рабочей поверхности. Сам кожух должен плотно прилегать без щелей и зазоров к боковой поверхности.

Убедившись в этом, можно производить окончательную сборку самодельной циркулярной пилы с рабочим пильным диском.

Путем смещения корпуса болгарки вдоль упора выставляется требуемая глубина пропила, и корпус жестко фиксируется при помощи скоб и шурупов.

Еще раз осторожно проверяется ход пильного диска при обесточенном инструменте. После этого производится кратковременный пуск, чтобы убедиться в отсутствии биений и посторонних вибраций. Убедившись в исправности самодельного инструмента можно приступать к работе

Периодически стоит проверять температуру двигателя, чтобы избежать его перегрева и выхода из строя

Убедившись в исправности самодельного инструмента можно приступать к работе. Периодически стоит проверять температуру двигателя, чтобы избежать его перегрева и выхода из строя.

Не стоит давать долговременную нагрузку, так как двигатель и редуктор болгарки не рассчитаны на такой режим использования.

Кроме того, при применении самодельного инструмента повышенное внимание следует уделять технике безопасности. При подозрении на неисправность инструмента работу следует немедленно прекратить. Любые работы по устранению поломок или перенастройке инструмента следует проводить только на полностью обесточенном оборудовании, разъединенном с электрической сетью

Любые работы по устранению поломок или перенастройке инструмента следует проводить только на полностью обесточенном оборудовании, разъединенном с электрической сетью.

Кроме того, не следует использовать пильный диск, на котором отсутствует хотя бы один зуб.

Тщательно выполненная сборка и наладка могут обеспечить надежность его использования.

Но кроме соблюдения правил техники безопасности, при работе с электроинструментом следует соблюдать общие правила безопасности: не пить содержащие алкоголь жидкости, не допускать захламление территории, прилегающей к рабочему месту, своевременно удалять стружки и опилки, чтобы избежать возгорания.

Следует уделить внимание и одежде: та не должна иметь свисающих концов, которые могут быть захвачены инструментом

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы. Так обеспечивается качество распиливания. Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах
Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки. . Прочность всех узлов

Прочность всех узлов

Имеется в виду не способность выдерживать значительные статические нагрузки, хотя и это очень важно. Стол может без проблем воспринимать большие усилия такого вида, но в то же время вибрировать от воздействия даже относительно незначительных динамических разнонаправленных нагрузок. Такое состояние не оказывает негативного влияния на технику безопасности, но заметно ухудшает качество распила. На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т

д.

На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т. д.

Противопожарная и электрическая безопасность. Абсолютно все электрические приборы, двигатели, пускатели и прочую специальную арматуру необходимо монтировать в строгом соответствии с требованиями ПУЭ. Надо знать, что сухие опилки не только отлично горят, но и при определенной концентрации в воздухе образуют взрывоопасную смесь. Кстати, горящие опилки трудно погасить, они плавают по воде и продолжают гореть.

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Наиболее подходящие инструменты для самоделки

Кроме вышеперечисленных параметров немаловажным фактором при выборе ручной дисковой пилы является качество ее исполнения. На сегодняшний день наиболее подходящими для переделки моделями ручных дисковых пил являются Bosch PKS 55 и Hammer CRP 1300 D.

Bosch PKS 55

При разработке модели конструкторы концерна Bosch делали акцент на пиление с упором на жесткую поверхность. Именно поэтому опорная плита, выполненная из конструкционной стали имеет дополнительные ребра жесткости. Оптимально подобранные показатели мощности и глубины пропила позволяют использовать дисковую пилу для распила заготовок из твердых пород древесины, а также тонкостенных изделий из алюминия и прочих цветных металлов.

Основными техническими характеристиками Bosch PKS 55 являются:

производитель – Bosch;
модель — PKS 55;
класс – полупрофессиональный;
мощность – 1,2 кВт;
диаметр пильного диска – 160 мм;
глубина пропила – 55 мм;
толщина диска – 1,8 мм;
вес – 3,9 кг;
цена – 7999 руб.

Hammer CRP 1300 D

Широкое применение конструкционной и легированной стали при изготовлении Hammer CRP 1300 D позволило добиться наилучших показателей работы при стационарной фиксации инструмента. Мощности двигателя достаточно для распила досок и брусков из твердых пород древесины, а также тонкостенного металла. Высокая скорость вращения диска обеспечивает оптимальную чистоту реза.

К ее основным техническим характеристикам относятся:

производитель – Hammer;
модель — CRP 1300 D;
класс – полупрофессиональный;
мощность – 1,3 кВт;
диаметр пильного диска – 160 мм;
глубина пропила – 55 мм;
толщина диска – 1,8 мм;
вес – 4,4 кг;
цена – 4599 руб.

Пила на основе болгарки

Домашние мастера стремятся иметь в наличии болгарку. Этот инструмент занимает достойное место в мастерской. Болгарка позволяет:

резать металл;
зачищать сварные швы.

Иногда мастера приобретают новую болгарку в то время, когда старый инструмент еще находится в рабочем состоянии. Чтобы он зря не пылился на полках в мастерской, его можно взять за основу при изготовлении паркетки, а дополнив станину столом, удается соорудить стационарную циркулярную пилу.

Прежде чем приступить к работе, необходимо подготовить материалы и инструменты. Во время работы понадобятся листы фанеры, деревянные бруски, провода, внешние выключатели. Выполнять действия будет проще, если мастер будет иметь возможность пользоваться дрелью, молотком, лобзиком, плоскогубцами.

Сама болгарка понадобится при раскройке материалов для изготовления циркулярной пилы. Когда все материалы и инструменты будут подготовлены, можно переходить к практической работе:

Из фанеры вырезают четыре прямоугольных листа со сторонами 40 и 80 см.
Все четыре листа соединяют, чтобы получить короб с основанием 80х80 см.
Для облегчения процесса соединения в углах фиксируют четыре небольших брусочка (они не только облегчат сборку, но и придадут дополнительную прочность, надежность конструкции).
Полый короб накрывают столешницей (самый простой вариант можно вырезать из фанеры, но профессионалы рекомендуют использовать материал, обладающий ламинированной поверхностью).
В подготовленной столешнице выпиливают узкое пространство, через которое будет выходить режущий инструмент.
По обеим сторонам пропила высверливают отверстия, обеспечивающие надежную фиксацию инструмента.
Болгарку располагают под столешницей, надежно фиксируя ее крепежными материалами (болгарка должна быть закреплена так, чтобы во время работы она не изменяла своего положения).
В любом электроинструменте имеется кнопка включения, ее необходимо заблокировать, поскольку в дальнейшем циркулярка будет включаться через внешний выключатель.

Следуя этой пошаговой инструкции можно собрать рабочую модель пилы, как на фото.

Рекомендуется также соорудить подвижную каретку, в которую вбивают гвоздь, а затем при помощи плоскогубцев откусывают его шляпку. В результате получается важный элемент конструкции – эксцентрик, на который надевается заготовка. С его помощью при вращении детали удается точно срезать углы, превращая прямоугольные заготовки в закругленные детали.

Аналогичным способом сооружается циркулярка и на основе дисковой пилы. При этом во многом процесс заметно упрощается, так как инструмент будет гораздо проще прикрепить к столешнице.

Определение параметров сделанной своими руками циркулярки в домашних условиях

Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.

Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см

На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.

При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.

Для циркулярки можно использовать двигатель от стиральной машины

Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

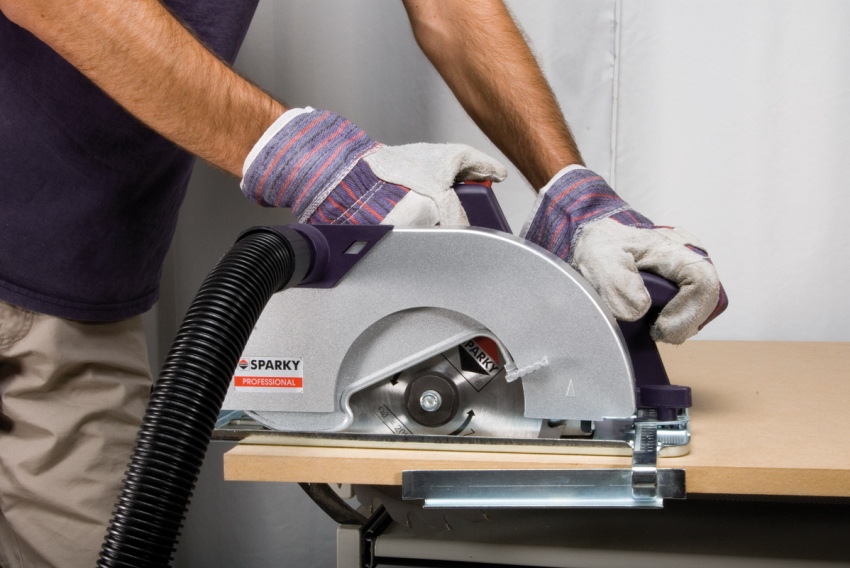

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

электродвигателя;
одной или двух ручек;
защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

удерживающей платформы (для возможности выставления диска);
расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки

Как сделать простой циркулярный станок из ручной дисковой пилы

Здравствуйте, уважаемые читатели и самоделкины! Далеко не в каждой мастерской имеется циркулярный станок. А в ситуациях, когда нужно нарезать много одинаковых деталей, обойтись без него весьма сложно.

В данной статье автор YouTube канала «izzy swan» расскажет Вам, как за несколько минут превратить ручную (портативную) циркулярную пилу в стационарный циркулярный станок.

Эта самоделка легко повторяется с помощью той же дисковой пилы, для которой и предназначена.

Процесс изготовления. Итак, материалом для такого стола послужит листовая фанера толщиной 20 мм. Первой из него вырезается прямоугольная столешница. Следует подобрать самую ровную часть, ведь это рабочая поверхность станка.

Лист большей толщины брать не следует, иначе уменьшится максимально возможный вылет диска, и соответственно толщина обрабатываемой детали.

При распиловке мастер выставляет направляющую с помощью угольника Свенсона перпендикулярно краю. Такое приспособление Вы также можете сделать сами, ознакомившись с недавней статьей.

Вместо направляющей можно использовать ровную доску или правило, прижав его к заготовке парой струбцин.

Затем из оставшегося обрезка (параллельно только что отрезанному краю) автор вырезает две дощечки одинакового размера, из которых будет сделан параллельный упор.

Ширина одной из полос и есть будущая высота упора. Ее следует подбирать в зависимости от толщины обрабатываемого материала на станке.

Торец одной дощечки промазывается клеем, после чего обе доски соединяются продольно под прямым углом. При этом их нижние грани должны образовать одну плоскость.

Для усиления соединения, нужно вкрутить несколько саморезов.

Теперь мастер возвращается к той самой детали, которая была изготовлена в самом начале и имеет L-образный профиль. Она и будет выполнять функцию параллельного упора.

Для его окончательной сборки направляющая прижимается вплотную к пильному диску, и притягивается к нему F-образной струбциной.

К нижней поверхности упора мастер приклеивает прямоугольный фанерный блок, который должен упереться в край столешницы. С помощью этой детали будет удобно выставлять упор параллельно пильному диску.

Получившаяся конструкция вполне удовлетворяет требованиям, предъявляемым к упору.

Такой импровизированный станочек, конечно, далёк от совершенства. В первую очередь требуется доработка конструкции параллельного упора для быстрой и удобной смены его положения. Также следует видоизменить прорезь для пильного диска в основании, ведь ее форма не позволяет выставлять диск под углом.

Если такой стол будет использоваться не очень часто, то его следует защитить от воздействия влаги, пропитав льняным маслом.

Благодарю автора за простой способ изготовления временного циркулярного стола для небольшой мастерской, или работы на выезде.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.

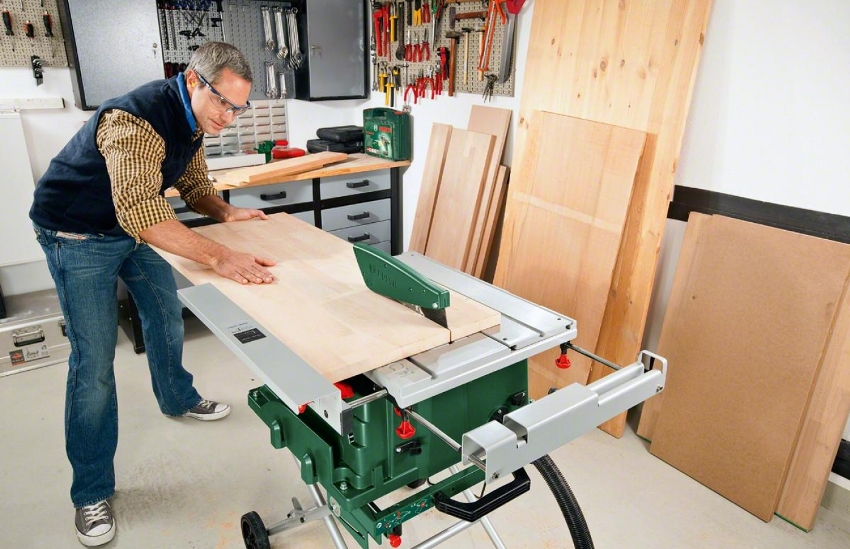

Настройка циркулярного станка для точной работы

Понятно, что не в каждой домашней мастерской есть микрометры и часовые индикаторы. Научимся обходиться без высокоточных измерительных приборов.

Проверка ремня и шкивов

Сначала проверьте, расположены ли шкивы ременной передачи на одной линии, приложив к ним линейку. Если это сделать невозможно в силу конструкции привода, закройте один глаз и оцените точность выравнивания визуально. Для устранения неисправности ослабьте стопорный болт и сдвиньте шкив.

Проверьте натяжение ремня, надавив пальцем на середину. Допустимый прогиб при среднем усилии – не более 6 мм. Для натяжения ремня ослабьте болты подвески.

Подверните регулировочный винт на нужное количество оборотов и зафиксируйте крепеж электродвигателя.

Настройка наклона диска

Для начала следует убедиться, что пильный вкладыш находится заподлицо с поверхностью стола, положив поверх него правило или чертежный угольник.

Скорректируйте положение вставки регулировочными винтами, при их отсутствии подложите шайбы или тонкие пластины. Опустить вкладыш можно подточив с нижней стороны часть материала.

Выполнив настройки, проверьте плоскость угольником в нескольких местах.

Поднимите полностью пильный диск, вращением рукоятки наклона до упора выставьте угол в 90° и проверьте его угольником.

Настройте шестигранником через отверстие в столе точное перпендикулярное положение.

Вращайте маховик в противоположную сторону до крайней позиции и убедитесь в точности настройки упора в 45°. Отрегулируйте положение пильного диска при необходимости.

Отрегулировав поворотные упоры, проверьте шкалу наклона и поправьте указатель, ослабив винт.

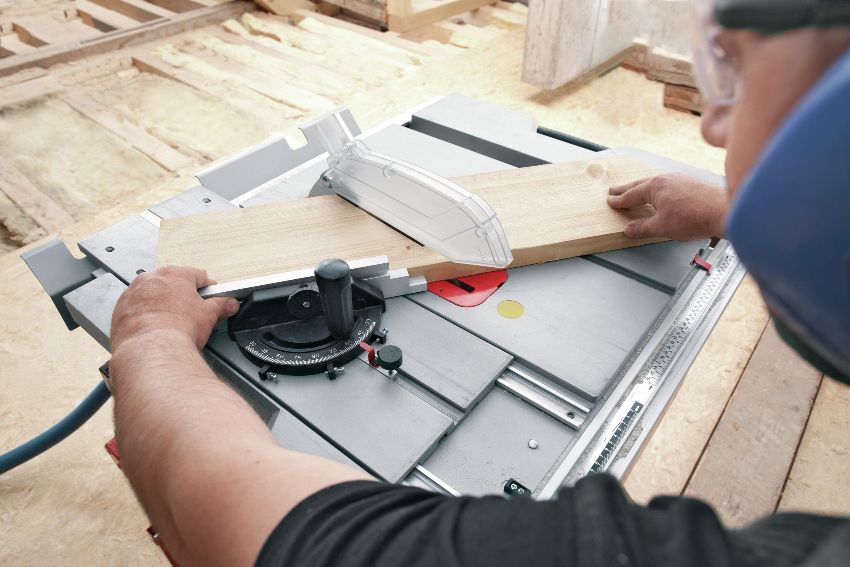

Проверка упоров пильного стола

Распилы на циркулярном станке будут безупречными когда пильный диск параллелен пазу поперечного упора и продольному упору. В противном случае неизбежны прижоги, не прямоугольность и грубые края заготовок.

Проверьте параллельность паза и диска простым приспособлением, состоящим из закрепленного на упоре ровного обрезка с ввернутым шурупом. Установите импровизированный щуп до касания зуба полотна и зафиксируйте струбциной. Затем продвиньте приспособление по пазу к дальнему краю диска – сохранение плотности касания шурупа говорит о строгой параллельности частей станка.

Для изменения положения стола в циркулярных станках плотницкого типа предназначены четыре винта по углам корпуса. В бытовых моделях параллельность обычно регулируется сдвигом мотора, для чего нужно открутить гайки снизу станка.

Совет. Излишне свободное перемещение углового упора по пазу можно попробовать исправить, сделав кернером лунки на боковых гранях. Не помогает – придется приобрести новый или изготовить самодельный хотя бы для точно распила под прямым углом.

Закончив со столом, проверьте продольный упор плотно входящим в паз бруском, вставляя его с обоих сторон.

Выполните необходимые для настройки упора действия согласно инструкции к пильному станку и отрегулируйте его шкалу.
