Особенности переделки
В большинстве моделей, по крайней мере «Интерскол», «Макита», «Хитачи» представлены универсальные механизмы. Это означает, что зарядник предназначен для питания батарей Ni-Mh и Li-Ion типа.
Особенности связаны с мощностью аккумуляторов. Новые и заменяемые изделия должны соответствовать друг другу. В противном случае возникнет сбой или разрыв цепи, о чем сигнализирует индикатор. При перегрузках или разрыве одновременно мигают красная и зеленая лампочка.
В ситуации, когда зарядное устройство не универсальное, ему потребуется переделка, также как и блоку питания. Процесс зависит от типа ЗУ и производителя, подразумевая практически полное выпаивание элементов платы, установку конденсатора, резисторов и их последующую настройку.
Наряду с этим существует универсальный способ трансформации ЗУ. Он связан с использованием платы BMS, стабилизирующей входное напряжение и ток. На рынке она имеет обозначение DC-DC StepDown, а непосредственно на плате присутствуют подстроечные резисторы. Модуль впаивают в схему зарядного устройства, используя соединения P+ и P- на плате и старые клеммы зарядки.
Методы соединения элементов батареи
Аккумулирующий энергию блок собирают одним из трех способов:
- Точечная сварка. Если нет дома в наличие сварочного аппарата, можно обратиться к специалистам. Эта техника соединения элементов в блок является наиболее предпочтительной.
- Пайка. Паяльник наверняка найдется в каждом доме. Но при спаивании все манипуляции нужно выполнять очень быстро, поскольку припой почти мгновенно охлаждается. Надо избегать длительного нагрева батареек. Высокие температуры повредят элементы. Если навыков пайки нет, лучше доверить работу специалисту.
- Кассеты. Альтернативный, но не самый надежный способ. Контакты, полученные в процессе, будут обладать существенным переходным сопротивлением. Значит, нужно быть готовым к тому, что при больших токах она будет быстро разрушаться. При помощи специальных кассет проводится быстрое соединение батареек в блок.
Чтобы напряжение суммировалось, а значение емкости не изменилось, нужно соединять элементы последовательно.
Переделка на литиевые аккумуляторы 12 вольт
Приведенный выше способ применяется для всех аккумуляторов. Вольтаж определяется параметрами блока питания. Отличия связаны с количеством батарей. Основная масса руководств по трансформации относится к 14 В агрегатам, где для замены используют 4 литиевых батареи 18650. Для 12 В устройства такого количества многовато. Здесь будет достаточно 3-х батарей 18650.
Переделка на литиевые аккумуляторы 18 вольт
Аналогичный подход применяется к 18 вольтовым изделиям. Здесь отличия, также связаны с численностью аккумуляторов. Батарея состоит из 5 единиц 18650, что обеспечивает ей сверх эффективную работу. Если процесс работы слишком интенсивен, шуруповерт даже отдает горелым. Поэтому впоследствии 5-й аккумулятор нередко удаляют.
Подробный видеоурок по переводу шуруповёрта на литий
Основные моменты, касающиеся сборки защищённых аккумуляторных батарей для переделки шуруповёрта под литиевые аккумуляторы
Инструкция по настройке ЗУ
- Подключаем к БП, у которого напряжение минимум на 1 В выше чем может дать сборка из аккумуляторов. Например, для сборки из 6хLi-Ion надо БП с выходом 26,2В. Выходной ток БП зависит от тока зарядки АКБ.
- На ХХ настраиваем нужное выходное напряжение, соответствующее максимальному напряжению АКБ в заряженном состоянии. В моем случае — 25,2 В.
- Подключаем АКБ к ЗУ, в разрыв между ними измеритель тока — устанавливаем нужный ток заряда. Я установил 1 А для АКБ с емкостью 2800 мА/ч.
- При снижении зарядного тока до 0,1 х Ток заряда крутим средний многооборотник до зажигания синего светодиода — «зарядка окончена».
Все соответствует корявому описанию)). Работает отлично. Буду использовать для зарядки переделанного шуруповерта. До Самары дошло за 25 дней. Для тех кто не может разобраться в работе светодиодов нашел отличное описание:
Верхний горит пока преобразователь способен отдавать в нагрузку установленный ток (в случае использования как зарядного получается это индикатор фазы СС, как только он погаснет — пошла фаза CV) средний светодиод горит пока ток в нагрузке не опустится до 0.1 установленного, погас — заряд окончен.
Значение 0.1 установлено по умолчанию, при желании корректируется как большую (заряд быстрее, емкость меньше) так и в меньшую сторону (время заряда увеличивается, аккумулятор заряжается полнее) средним потенциометром. Но заряд продолжается и после его выключения, это лишь индикатор, что аккумулятор в принципе заряжен и готов к использованию. Нижний светодиод — просто индикатор работы преобразователя.
charge — этот индикатор горит, пока ток в выходной цепи выше заданного значения. Это значение устанавливается относительно максимального тока. При установке большого максимального тока (единицы ампер) может не получиться установить индикацию на маленький ток (единицы и десятки миллиампер).
Подготовка и сборка аккумулятора
Нередко встречаются случаи, когда качественный шуруповерт перестает выполнять свои функции из-за слабой батареи. Выкидывать такой инструмент жалко, лучше выполнить переделку аккумулятора шуруповерта. Никелевые батареи обычно встречаются у дешевой аппаратуры, так как обладают неудовлетворительными эксплуатационными характеристиками.
Преимущества литьевых батарей:
- Хорошая токоотдача;
- Мощность шуруповерта не снижается при разрядке аккумулятора;
- Изделие медленно разряжается;
- Время зарядки составляет 1-1,5 часа;
- Батарею можно дозаряжать без вреда для объема.
Литьевые аккумуляторы имеют удобную форму «банки» с диаметром 18 мм и длиной 65 мм. Чтобы шуруповерт перевести на качественную батарею, следует приобрести высокотоковые банки.
Для переделки аккумулятора шуруповерта требуется соединить литьевые батареи. Для этого подготавливается специальный батарейный отсек. Также можно попробовать спаять устройства, но для этого потребуется слабый паяльник, так как такие изделия не переносят перегрева. Опытные умельцы для соединения литьевых аккумуляторов своими руками применяют точную сварку.
Важно, чтобы все банки имели одинаковую емкость, иначе батарея с меньшими показателями быстрее выйдет из строя. Чтобы обезопасить систему, рекомендуется в схему литьевого аккумулятора включить платозащиту
Переделка аккумулятора шуруповёрта на литиевые батареи
Промышленность давно выпускает шуруповерты, и многие люди обладают старыми моделями с никель-кадмиевыми и никель-металлогидридными аккумуляторами. Переделка шуруповерта на литий позволит улучшить эксплуатационные характеристики аппарата, не покупая новый инструмент. Сейчас много фирм предлагают услуги переделки аккумуляторов шуруповерта, но сделать это можно и своими руками.
Переделка на литиевые аккумуляторы 18650
Никель-кадмиевые аккумуляторы обладают низкой ценой, выдерживают много зарядных циклов, не боятся низких температур. Но ёмкость батареи будет снижаться, если поставить ее на заряд, не дождавшись полного разряда (эффект памяти).
Литий-ионные аккумуляторы имеют следующие преимущества:
- высокая емкость, которая обеспечит большее время работы шуруповерта;
- меньшие размеры и вес;
- хорошо сохраняет заряд в нерабочем состоянии.
Но литиевый аккумулятор для шуруповерта плохо выдерживает полный разряд, поэтому заводские инструменты на таких аккумуляторах оснащают дополнительными платами, защищающими работу батареи от перегрева, КЗ, избыточного заряда во избежание взрыва, полного разряда.
Такие аккумуляторы можно просто заказать на алиэкспресс: Узнать цену на Aliexpress
При установке микросхемы непосредственно в аккумулятор происходит размыкание цепи, если неиспользуемая батарея находится отдельно от инструмента.
Сборка аккумулятора на литиевых элементах
Многие владельцы шуруповёртов хотят переделать аккумуляторы от них на литиевые аккумуляторные элементы.
На эту тему написано много статей и в настоящем материале хотелось бы суммировать информацию по этому вопросу.
Доводы «за»
Начнём с преимуществ:
- Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
- Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
- У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.
Теперь о недостатках и сложностях литиевых аккумуляторов.
Доводы «против»
- Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
- Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
- В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
- Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
- Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
- Цена литиевых аккумуляторов выше кадмиевых.
Порядок переделки
Разборка
Корпус шуруповерта, который необходимо разбирать для замены аккумуляторов, крепится винтами или клеем. В первом случае достаточно воспользоваться отверткой – процесс не займет более 5 минут. Если корпус приклеен – поможет молоток. Несколько интенсивных ударов в нижнюю часть около кромки разъединят шуруповерт, открыв внутренний отсек с аккумуляторами. Сам корпус при этом не повреждается, так как защита от ударов предусмотрена конструкцией.
Как выглядит разобранный корпус аккумулятора?
Вынув схему с аккумуляторами, обратите внимание на контактные пластины – они нужны для подсоединения новых батарей. Их можно открепить отверткой или плоскогубцами, но делать это нужно аккуратно, чтобы не повредить пластиковые элементы
Также рекомендуется сохранить штатный термодатчик и размыкатель. От них зависит работа зарядного устройства, если его не планируется заменять.
Следующий этап подразумевает пайку кабелей к плате стабилизации. Блок с аккумуляторами подсоединяется к защитному модулю через подготовленные провода с сечением 1,5 или 2,5 мм2
При подключении важно соблюдать схему:
- на плюс к контакту В+;
- на минус к контакту В-.
Кабели с остальных контактов аккумулятора присоединяются к зажимам В1, В2 и В3. Число соединений зависит от количества батарей. Не следует забывать и о технике безопасности – во избежание короткого замыкания плата стабилизации изолируется от батарей термоусадкой.
После пайки проводов к плате необходимо подсоединить блок питания. На самом модуле для этого предусмотрены контакты Р+ и Р-. От них кабели идут к соответствующим клеммам стандартной микросхемы.
Сборка
Схема подключения новых деталей.
После подключения новых аккумуляторов к схеме шуруповерта необходимо припаять провода к внутренним элементам устройства. Потребуются кабели с сечением 0,75 мм2, так как токи проводятся довольно большие. Провод с таким сечением хорошо выдерживает токи более 20 А при напряжении 12 В. В процессе пайки можно не волноваться о том, что аккумуляторам повредит перегрев – литиевые АКБ хорошо его выдерживают. Однако потребуется быстродействующий флюс, например глицериновый ТАГС.
Для большей надежности устройства можно пустить на контактные разъемы аккумуляторного блока толстые провода с сечением 1,5 мм2, особенно, если позволяет свободное пространство. Перед припайкой к ответным контактам также нужно использовать отрезки термоусадочной трубки. Она дополнительно изолирует плату от элементов батареи. В ином случае края пайки могут повредить конструкцию литиевого элемента и привести к короткому замыканию.
Заряжается обновленный шуруповерт штатным зарядником, если его замена не предусмотрена.
Переделка зарядного устройства
В случаях, когда стандартная зарядка не подходит к новым литиевым аккумуляторам по вольтажу и прочим параметрам, необходимо ее модернизировать. Переделать зарядное устройство шуруповерта для литиевых аккумуляторов можно, установив недостающие элементы контактной схемы. В их число входят: узлы остановки зарядки, защитные элементы и т.д. В целом ЗУ дорабатывается под основной параметр – выводной ток. Если зарядное устройство необходимо менять основательно, то дешевле и проще будет купить новое универсальное оборудование, которое автоматически рассчитывает ток и напряжение.
Переделка шуруповерта под литиевые батареи – это довольно простой процесс, не требующий наличия специальных знаний и умений. Нужно лишь знать базовые правила соединения контактов и уметь паять на начальном уровне
Не менее важно соблюдать технику безопасности, чтобы не повредить элементы шуруповерта. Также может потребоваться переделка зарядного устройства под новые характеристики аккумуляторов, но в большинстве случаев проще купить автоматическое ЗУ
Какой литиевый аккумулятор выбрать?
В 7 из 10 случае для шуруповертов применяют 12-вольтовые аккумуляторные батареи.
Величина напряжения — определяющий фактор при выборе. Его можно уточнить в технической документации к прибору, в интернете. Новые батарейки подбирают, учитывая:
- Значение разрядного тока. Шуруповерты работают от аккумуляторов с высоким параметром разрядного тока. Уточнить необходимый параметр для конкретной модели можно в технической документации. Делать выбор батарейки только по ее емкости — ошибка, поскольку основным параметром является ток. Он может колебаться в пределах 15-30 А, иногда до 40 А.
- Характеристики литий-ионных элементов. Аккумуляторы стандарта 18650 должны иметь одинаковые характеристики емкости.
- Количество новых батареек. Расчет выполнить несложно. Соотношение следующее — 3 Ni-CD равны 1 Li-ion. 12-вольтовый старый блок заменяют на блок из 3 литий-ионных элемента.
Рассчитывая число новых источников помнят, что повышенное напряжение (например, вместо 3 Li-ion взамен 10 Ni-CD взять 4 литиевых) увеличит износ оборудования, сократит срок эксплуатации. Но мощность увеличится. Поэтому нужно взвесить все за и против. Не стоит спешить и с установкой источников в инструмент. Первоначально их нужно полностью зарядить.
Процесс переделки
Первым делом нужно разобрать аккумулятор и достать из него старые банки. От них так же нужно будет отделить пластинки, которыми они спаяны, так как ими и будем спаивать новые аккумуляторы.
Так же необходимо вытащить клеммную часть.
Далее нужно эти клеммы отсоединить и подготовить два толстых силовых провода.
Теперь самая основная часть.
Необходимо купить специальную плату и три высокотоковых аккумулятора формата 18650. (ссылки на все компоненты будут в описании к видео). По стоимости выходит в пределах 1к рублей. На аккумуляторах лучше не экономить и взять хорошие.

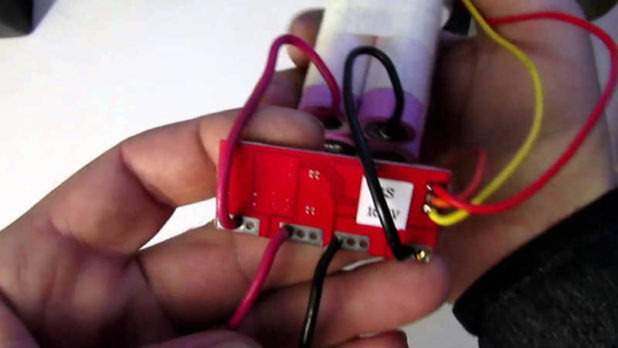

По подключению я думаю из фото ниже все понятно. Просто припаивайте все как на фото и все будет работать отлично. Уже по такому принципу переделал не один шуруповерт и все замечательно работает.
Так же припаял два силовых провода и гнездо для подзарядки. Гнездо взял от строй платы модема. Зарядка подходит от моего второго 12в шуруповерта, который уже на литиевых аккумуляторах, но если такого нет, то там же где заказываете плату, есть и зарядки. Заряжать после переделки штатной зарядкой нельзя. Предварительно все проверяю перед упаковыванием в корпус.
Теперь нужно вытащить все внутренности из корпуса аккумулятора.

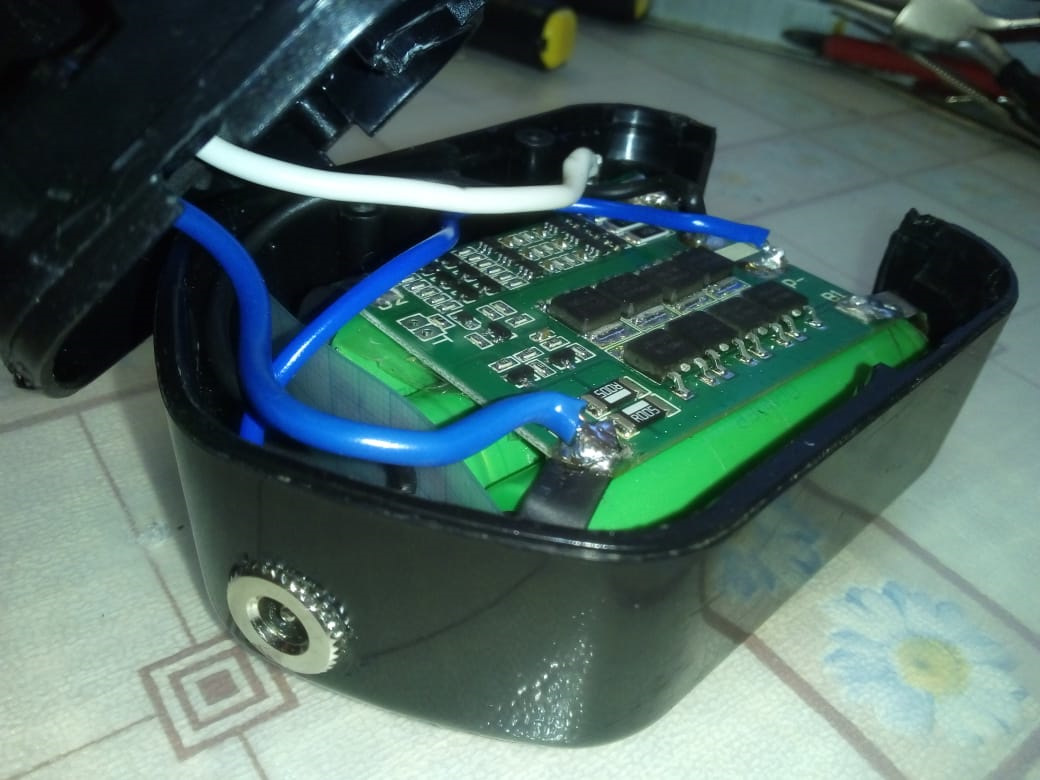

Как видно все аккумуляторы и плата просто отлично помещаются в корпусе.

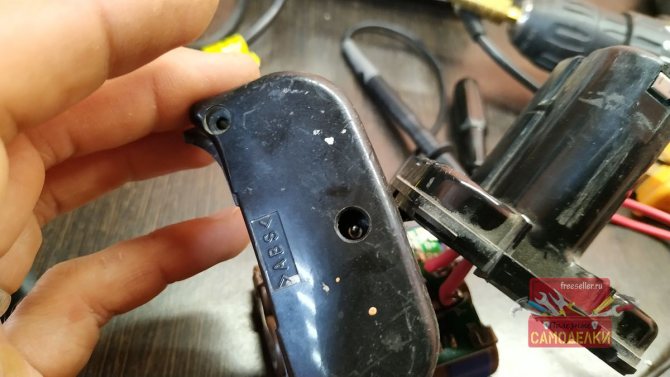

Гнездо зарядки сделал в верхней части аккумулятора. Его удобно будет заряжать не снимая.
Клеммную часть и гнездо зарядки зафиксировал на термоклей. Держится все хорошо.

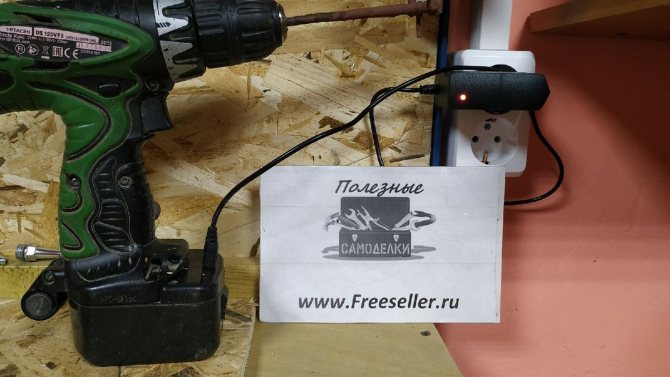

После сборки все работает отлично. Все что требуется от шуруповерта, все прекрасно работает. Более наглядно можно будет увидеть в видео ниже.
Плата с зарядкой справляется хорошо. Как видно из фото ниже при зарядке горит красный индикатор.
После того, как аккумуляторы зарядились, индикатор горит зеленым.
Так что вот таким нехитрым способом шуруповерту дана вторая жизнь! Надеюсь моя статья была полезна!
Неисправности и ремонт зарядного устройства для АКБ
Чтобы произвести ремонт зарядки, необходимо иметь хотя бы минимальные знания в радиоделе, а также прибор для “прозвонки” радиодеталей устройства — тестер. Все зарядные устройства для шуруповертов похожи между собой и имеют следующие узлы:
- низковольтную часть, включающую в себя выпрямитель преобразователя, а также схему, которая обеспечивает подачу питания для зарядки АКБ;
- понижающий инвертор;
- сетевой выпрямитель.
Сетевые выпрямители можно назвать самыми выносливыми элементами зарядников, если их правильно эксплуатировать. Но если зарядка предназначена для работы от электросети 120-130 В, и во время подключения ее через конвертор сгорает предохранитель, то чтобы починить ее, неисправность следует искать именно в выпрямителе. В зарядных устройствах, работающих от 220 В, часто горят высоковольтные транзисторы инвертора. В то же время, остальная электроника зарядки и выпрямитель инвертора выходят из строя очень редко. Также причиной того, что не работает зарядное устройство, можно считать пробитые или вздутые конденсаторы.
Перед поиском неисправности потребуется разборка корпуса зарядного устройства. Делать это следует аккуратно, поскольку большинство корпусов собирается на 1 шурупе и на защелках, которые легко ломаются.
Все составляющие электронной схемы зарядки необходимо проверять тестером. Чаще всего, оказывается неисправным конденсатор выпрямителя. Даже если при визуальном осмотре вы увидите вздувшиеся электролиты, их необходимо перепаять, заменив на исправные аналоги. Далее, установив предохранитель с нужным номиналом, можно проверить работу платы в режиме зарядки АКБ. Если проблем не обнаружено, показатели тока и напряжения находятся в пределах нормы, то плату можно монтировать в корпус.
Если плата зарядного устройства все равно отказывается работать, и зарядка батареи не происходит, тогда необходимо искать неполадки дальше. Исправность предохранителя, а также наличие напряжения на конденсаторе свидетельствует о том, что неисправность находится в инверторе. Диагностика инвертора является сложной задачей и требует наличие определенного опыта, а также специальной аппаратуры — осциллографа. Если опыта и аппаратуры нет, то отремонтировать зарядку можно, поочередно проверяя все радиодетали, меняя транзисторы и микросхемы преобразователя, и каждый раз проверяя плату на работоспособность.
Также при визуальном осмотре можно заметить и пробитые диоды. Они будут отличаться своей желтизной вследствие перегрева. Если хотя бы один диод (диодного моста) пробивает, он коротит на себя трансформатор. Случившееся вызывает перегрев остальных диодов, вследствие чего возникает перегрев обмоток трансформатора и их межвитковое замыкание. Поэтому нужно проверить тестером все подозрительные диоды и обе обмотки трансформатора. Проверка чаще всего показывает обрыв на первичной обмотке.
Стоит знать, что практически во всех трансформаторах такого типа стоит тепловая защита, которая срабатывает при температуре 130°С. Обычно этот датчик находится под верхними слоями изоляции трансформатора. Если заменить датчик нечем, то на свой страх и риск можно просто спаять ножки датчика, исключив обрыв. Далее, следует вернуть снятую с обмоток изоляцию на место и проверить работоспособность зарядного устройства. В большинстве случаев, данная неисправность трансформатора устраняется довольно простым способом.
Доводы «за»
- Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
- Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
- У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.
Теперь о недостатках и сложностях литиевых аккумуляторов.
Необходимые компоненты для переделки
Предварительно необходимо подобрать компоненты, которые помогут трансформировать шуруповерт. Состав определяется особенностями процесса, а именно пайкой, использованием специальных кассет либо точечной сварки. Кассеты применять не рекомендуется в виду их уязвимости к воздействию тока. В остальном список включает:
- аккумуляторы Li-ion18650;
- защитная плата или модуль, обеспечивающий равномерную нагрузку при зарядке;
- аппарат контактной сварки. Он предпочтительнее пайки, поскольку литиевые батареи чувствительны к нагреву и могут выйти из строя;
- провода сечением 0,75 мм², 1,5 мм², 2,5 мм²;
- термоусадка;
- отвертка;
- дисковый нож.
Батарейка должна соответствовать мощности старых компонентов в пропорции 1/3. Т.е. литиевый элемент является полноценной заменой 3-х никель-кадмиевых батарей. Обычно используют 3 шт. Li-ion вместо 10 Ni-Mh, что слегка снизит мощность агрегата. Можно установить 4 аккумулятора, но это сократит рабочий ресурс электродвигателя.
С какими сложностями можно столкнуться при модернизации?
Прежде чем приступать к работе, надо определить целесообразность доработки. Некачественный или уже давно эксплуатируемый инструмент разумнее не переделывать — нерентабельно.
Цена необходимых материалов и затраченных усилий составит 2/3 стоимости самого оборудования.Рациональнее купить новый шуруповерт или дрель. Стоит обдумать и другие моменты:
- Литиевые аккумуляторные батареи стандарта 18650 (только они подойдут в качестве замены) имеют длину 6.5 см и диаметр 1.8 см. Посадочное гнездо для Ni-CD не подойдет для Li-ion. Размещать батареи придется в корпусе АКБ. При этом потребуется самостоятельно выполнить монтаж проводов и защитной микросхемы.
- На выходе Li-ion напряжение равно 3.6 В. Этот параметр у Ni-CD равен 1.2 В. Новые АКБ могут быть просто несовместимы с оборудованием.
- Литий-ионные АКБ не выдержат перезарядное напряжение больше 4.2 В и разрядное до 2.7 В. Работа в таком режиме очень быстро выведет из строя аккумуляторные элементы, поэтому установка защитной платы обязательна.
- Родное зарядное устройство (прилагаемое к оборудованию для работы от Ni-CD) в 8 из 10 случаев использовать для Li-ion нельзя. Потребуется купить новое. Если в планах покупки нет, тогда надо еще переделать и зарядное устройство шуруповерта для работы от литиевых аккумуляторов, что тоже может иметь свои трудности.
Переделкой инструмента всех неудобств не исключить.
Новый литиевый АКБ выказывает плохие эксплуатационные характеристики при использовании в условиях низких температур. Надо взвесить все за и против, приступая к работе.
Плюсы и минусы модернизации шуруповерта
Один минус уже указан — быстрое снижение емкости элементов при температуре окружающей среды ниже +7-+100С. Есть и еще один — цена аккумуляторов, но в отличие от Ni-CD элементов литий-ионные батарейки значительно долговечнее. Никель-кадмиевые АКБ химически непредсказуемые. При выходе из строя одного аккумулятора, оставшиеся не дадут нужного напряжения для работы оборудования.
Замену проводят и по другим причинам:
- Емкость литий-ионных батареек в 2 раза больше, чем у никель-кадмиевых тех же параметров;
- Нет «эффекта памяти» заряда. Зарядку можно проводить при любом разряде элемента, в любое время.
- Стандарт 18650 облегчит вес конструкции. Будет проще и легче работать.
Не надо забывать о необходимости устанавливать защитную плату (перегреваясь, Li-ion элемент взрывается, может спровоцировать возгорание) в ходе работ.
Алгоритм переделки АКБ на литий-ионную батарею
Подбор аккумуляторов
Здесь нелишне вспомнить среднюю школу – при последовательном соединении батарей номиналы их напряжений суммируются. К примеру, если для нормальной работы шуруповерта нужно 14,4 В, то вместо одного (штатного) аккумулятора достаточно приобрести 4 штуки по 3,3 В. Вполне хватит, так как литий-ионные элементы при включении инструмента не слишком «проседают».
Что учесть:
Подбор инструментов и материалов
Процесс пайки отличается своей спецификой. Жало паяльника разогревается до высокой температуры, а длительное термическое воздействие для АКБ губительно. Следовательно, необходимо свести время нагрева до минимума. Этого получится добиться, если вместо традиционного флюса – сосновая канифоль или спиртосодержащие составы на ее основе – использовать паяльную кислоту. Приобрести можно в любой точке, где продаются радиомонтажные инструменты и детали, или в автомагазине (отдел запчастей). Стоимость флакончика для пайки в 20 г – порядка 35 рублей.
Исходя из сказанного, и паяльник должен быть подобран так, чтобы его мощности хватило для быстрого плавления припоя. Автор использовал самый распространенный в быту – 65 Вт/220. С инструментом более высокой мощности – 100 Вт – работать сложнее, так как перегрева избежать трудно. Здесь нужен опыт и аккуратность. То же касается и паяльника на 40 Вт. Придется увеличить время нагрева, поэтому можно «переборщить». Хотя это рекомендация на основе личного опыта и автор не вправе навязывать свое мнение.
Строение аккумулятора шуруповерта
Шуруповерт — универсальный прибор для сбора мебели, бытовых нужд, ремонта и для работы. Автономный прибор не требует соединительного кабеля с розеткой. Современные модели оснащены внушительным аккумулятором, замена которого, обойдется пользователю по стоимости почти как новый инструмент.
Конструкция акб имеет универсальный вид, а именно пластиковую оболочку, заключающую в себе ряд компонентов питания. В зависимости от особенности модели насчитывается от нескольких штук до нескольких десятков соединенных аккумуляторных банок. При этом соединение происходит последовательно, первый и последнее звено образуют замыкание, что обеспечивает подключение к ЗУ.
Уровень напряжения колеблется в пределах от 9-18 В до 18-36В на профессиональных устройствах. Данный показатель имеет прямое отношение к продолжительности работы батарейки.
Подготовительный этап
Спешка никогда не приведет к ожидаемому результату. Пошаговая инструкция по перемене элементов питания начинается с подготовительного этапа.
Перед началом работы необходимо определиться с числом используемых блоков в батарее, что существенно скажется на уровне итогового напряжения
Не менее важно правильно выбрать используемый литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости
Не стоит забывать и о контроллере.
Характеристики детали сопоставляются с показателями номинального напряжения и тока разряда. Другими словами, чтобы собрать блоки питания 14В, потребуется контроллер с одинаковым уровнем напряжения.
Разобранный корпус АКБ
Особенности выбора литиевых аккумуляторов
Литий-ионное поколение является наиболее современным
При выборе аккумулятора необходимо обращать внимание на следующие показатели:
- Число доступных циклов разрядки и зарядки (последние модели способны разряжаться до 600 раз).
- Скорость зарядки (максимум 2 часа).
- Цена (не более 50 % стоимости шуруповерта).
- Особенность работы на полной мощности.
- Память уровня заряда.
- Самозарядка.
- Габариты.
- Устойчивость к температурным перепадам.
Демонтаж корпуса аккумулятора
Каждый пользователь способен самостоятельно разобрать корпус, состоящий из соединенных винтами и клеем двух частей. Винты откручиваются, слой клея нарушается при помощи тонкого предмета, который пропихивается по всему периметру.
После ремонта винты устанавливаются на первоначальное место, а слой клея обновляется.
АКБ без корпуса
Типы соединений элементов в батареи
Принято выделять:
- Последовательное соединение — положительный полюс соединяется с отрицательным.
- Параллельное соединение — положительный полюс крепится к положительному, отрицательный к отрицательному.
Пайка блоков питания
Существует несколько способов спаивания, наиболее распространенный — припаивание с металлической лентой, которую можно снять с банки. Места будущих контактах с двух сторон залудиваются прогретым паяльником с каплей припоя. Не доводя до сильного перегрева прикладывается лента.
Пайка проводов АКБ с модулем
Перед пайкой провода поверхность обрабатывается флюсом, концы провода зачищаются. Для соединения провода с контактной зоной блока используется классический 25 ватный паяльник. Для припоя используется легкоплавкий состав. Окончательная плавка должна занимать не более 3 секунд.
Сборка АКБ
После проверки внутреннего сопротивления каждой ячейке разрешено приступать к сборке батареи. Собранные ячейки помещаются в пакет с учетом полярности. Затем подключаются балансиры и силовые провода, пакеты соединяются между собой.
Существует 2 техники соединения батареи — пайкой и болтами. Припаять деталь, значит обеспечить надежность соединения, однако если нет уверенности в собственных навыках, лучше выбрать альтернативный вариант и выбрать элементы, предназначенные для сборки болтами.
После стяжки все элементы помещаются в заранее приготовленный бокс с отверстием для кабелей. Монтируется плата BMS и балансиров. После вывода силовых проводов, отверстия герметизируются.
Зарядка
Большинство пользователей предпочитает универсальные зарядники, однако подходящий конкретной батарее прибор будет не лишним, так как согласно отзывам не все зарядные устройства идеально соответствуют конкретным шуруповертам. Выделяют следующие виды аккумуляторов:
- Со встроенным блоком питания.
- С внешним блоком.
- Импульсивные.
Перед началом зарядки важно ознакомиться с инструкцией. Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта
Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда
Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта. Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда.
Какой из недорогих аккумуляторных шуруповёртов лучше
Если вы хотите купить шуруповёрт для дома и пользоваться им время от времени, то лучше остановить свой выбор на бюджетном варианте электроинструмента. Недорогие модели не предназначены для длительной и усиленной работы – их хватает только на закручивание саморезов или сверление ДСП и дерева. Рейтинг бюджетных моделей поможет определиться, какой шуруповёрт лучше купить для дома.
Брендов много, но нужны только лучшие
3 место: BORT BAB-14UX2LI-FDK
BORTBAB-14UX2LI-FDK
Хороший бюджетный универсальный шуруповёрт китайского производителя. Модель оснащена двумя литий-ионными аккумуляторами, подзарядка АКБ занимает не более 1 часа, полного заряда батареи достаточно до 4 часов работы. Ещё из плюсов выделяют наличие реверса, регулировку частоты вращения и тормоз двигателя. Патрон быстрозажимной, есть подсветка и индикатор зарядка батареи. Максимальный крутящий момент составляет 30 Нм, скорость – 1350 об/мин.
Среди недостатков пользователи отмечают гудение зарядного устройства при включении в электросеть и отсутствие ударного механизма.
Средняя стоимость модели BORT BAB-14UX2LI-FDK (по состоянию на январь—февраль 2018 г.) – 2 250 руб.
2 место: HITACHI DS12DVF3
Высококачественный электроинструмент японского производителя по доступной цене, который к тому же является одной из самых продаваемых моделей в линейке. Благодаря крутящему моменту в 24 Нм шуруповёрт можно использовать и в качестве дрели. Имеется регулировка частоты вращения, тормоз электродвигателя, две аккумуляторные батареи, фонарь (для удобства работы), битки и держатель насадок. Однако никель-кадмиевые аккумуляторы быстро теряют ёмкость в процессе работы, что является недостатком инструмента.
Модель HITACHI DS12DVF3 с полным комплектом
Средняя стоимость шуруповёрта, по состоянию на январь—февраль 2018 г., составляет 5 850 руб.
1 место: Шуруповерт KRÜGER (Германия) 18V
Шуруповерт KRUGER выполнена из прочного пластика. Она легко справляется с большими нагрузками, так как увеличена по мощности. Емкость батареи – 4000 мАч. Этого хватает для долгого использования прибора без подзарядки. В комплекте с аккумуляторным шуруповертом Kruger поставляется одночасовое зарядное устройство.
Шуруповерт KRÜGER 18V с чемоданом и набором насадок
Плюсы:
- аккумуляторный шуруповерт Крюгер заряжается всего за один час;
- светодиодная подсветка позволяет работать с инструментом в местах с плохим освещением;
- в комплектации присутствует сменная батарея, набор сверл и бит;
- есть компактный кейс для хранения.
Минусы:
Встроенный контроль литиевых аккумуляторов
Элементы этого типа чувствительны к переразряду. Если напряжение на аккумуляторе упадет ниже значения 2,75 В – начинается деградация, и модуль теряет емкость. Поэтому необходимо следить за параметрами во время работы.

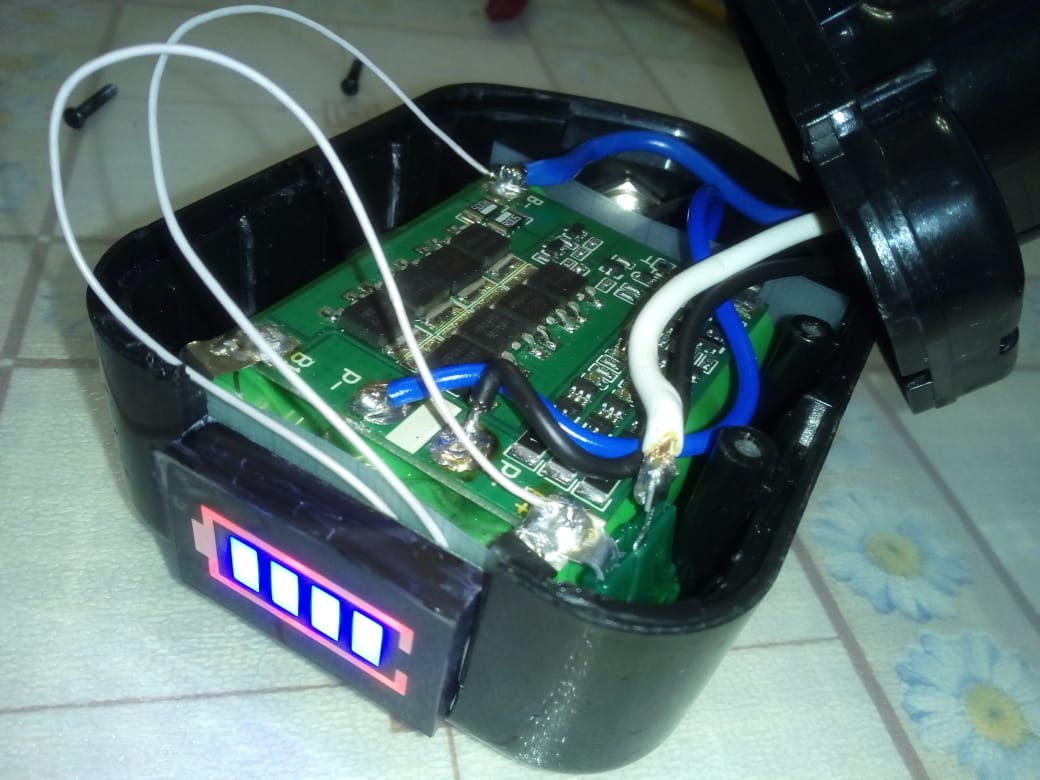

Некоторые элементы 18650 оснащены встроенными платами контроля разряда, и просто отключают аккумулятор при достижении критической величины напряжения. При покупке элементов необходимо уточнить этот момент. Если ваши батареи не имеют защиты – ее можно установить дополнительно. Такие готовые платы также имеются в продаже.
Схема устанавливается в общий корпус батареи, и совершенно не мешает зарядке аккумуляторов.
