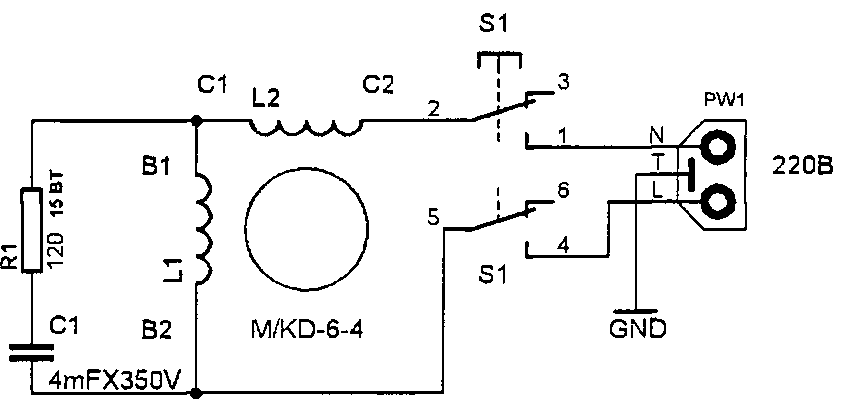

Как подключается конденсатор в болгарке

Ремонт болгарки Makita 9555 (замена кнопки и щеток)

Далее электронная цепь методом 2-ух параллельно присоединенных к графитовым щеткам обмоток идет на ротор, где и замыкается на контактах его коллектора. Броско, что якорную обмотку составляет огромное количество обмоток, но конкретно к графитовым щеткам подключены только две. В 9 случаях из 10 поломка шлифовальной машинки, так же как и хоть какого электроинструмента, случается по причине разрыва в электронной цепи.

Для диагностики цепи и обнаружения здесь дефектов употребляют особый устройство — мультиметр. Такой портативный тестер понадобится не только лишь для диагностики болгарки, одновременно каких либо других электроинструмента, прямо до проводки в вашем доме.

Тестирование всегда следует начинать в этой сфере ввода электронного тока и поочередно прозванивать мультиметром что остается сделать нашему клиенту элементы электронной цепи. Для проверки проводимости электричества мультиметр следует выставить в положение малого сопротивления.

Если при нажатии на кнопку «Пуск» болгарка не запускается, не исключено, что причина поломки не очень суровая и машинку есть вариант починить своими сотрудниками. Существует правило ремонта хоть какого электроинструмента — двигаться до простого к сложному.

Устройство якоря болгарки.

В приведенной ситуации в 9 случаях из 10 предпосылкой неисправности будет разрыв электронной цепи в этой сфере от источника питания к графитовым щеткам. Сперва необходимо снять кожух и проверить тестером, подводится ли электричество к кнопке «Пуск». Если электронный ток на клеммы кнопки не поступает, то довольно поменять старенькый электронный провод на новый, чтоб отремонтировать инструмент.

Если ток поступает на пусковой механизм, однако не идет далее, то неувязка в самой кнопке запуска. Ее необходимо сменять, увы делать это следует не спеша. Поначалу требуется аккуратненько разобрать пусковой механизм, одновременно не поленитесь промаркировать снимаемые контакты

Для смены пришедшей в негодность кнопки подойдет неважно какая, подходящая по размеру и с подобными параметрами. В особенности внимательными необходимо быть при оборотном подключении контактов, так как их неверный установка наверное обернется спаленной обмоткой либо заклиненным якорем

Распространенные проблемы в работе УШМ

Болгарка является довольно неприхотливым инструментом, т. к. рассчитана на работу с высокими нагрузками и в запыленной среде. Основные проблемы в ее работе в большинстве случаев связаны с неправильной эксплуатацией, а также с несоблюдением сроков техобслуживания и плановых ремонтов. Чаще всего встречаются следующие неисправности:

УШМ не включается. Самая распространенная причина такого явления — обрыв проводов в кабеле питания или неисправность выключателя. А у болгарок с электронным управлением — выход из строя блока регулировки скорости или плавного пуска.
Болгарка работает на малых оборотах. Как правило, это связано с межвитковым замыканием в обмотках ротора или неисправностью электроники.
УШМ сильно греется. Нередко это происходит из-за нарушения соотношения рекомендуемых рабочих циклов и перерывов. Кроме того, нагрев может быть следствием плохого охлаждения двигателя из-за пыли, скопившейся внутри корпуса.
Болгарка искрит. В этом случае основные причины — это стирание угольных щеток или износ коллектора электродвигателя. Щетки также искрят при повышенном загрязнении и окислении пластин коллектора.
Болгарка дымит. Обычно это наблюдается при слишком интенсивной эксплуатации и заполнении каналов воздушного охлаждения пылью. Причинами того, что инструмент дымит, также могут быть замыкания в обмотках ротора или статора.
УШМ гудит, но не вращается. Как правило, это происходит при заклинивании шестерен редуктора или выходе из строя подшипников.
Сломалась кнопка фиксации шпинделя. Причиной этого является попадание внутрь фиксатора пыли, вызывающей износ его штока.
Сломались подшипники. Выход из строя подшипников чаще всего происходит после длительной эксплуатации и работы с ударными нагрузками.

Еще одной достаточно распространенной неполадкой болгарок является заклинивание прижимной гайки.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

неисправна электрическая вилка;
неисправен электрический кабель;
сломалась кнопка запуска;
нарушен контакт между кабелем питания и кнопкой;
обрыв контактного провода электрощетки;
сильный износ электрощеток;
выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
Нарушился контакт между коллекторными пластинами и обмоткой.
Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
Разбалансировка ротора двигателя.
Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Признаки поломки в электрической схеме и диагностика причины

Исключив упомянутые неполадки механической части УШМ, тревожными признаками сбоя работы электрической цепи могут быть:

быстрый перегрев инструмента;
начинают искрить щетки;
не регулируются обороты;
не набирает оборотов и мощности;
болгарка вовсе не включается при нажатии кнопки пуска.

Проводить диагностику рекомендуется поэтапно от простого к сложному, поэтому начинать нужно с провода. Для диагностики понадобится мультиметр и отвертка для разбора корпуса.

Силовой провод

Для «прозвонки» питающего кабеля мультиметр нужно включить в режиме омметра. Один щуп устанавливается на стержень вилки, а второй – на один из подводящих контактов кнопки. При исправном проводе каждый из двух токоприемных стержней вилки будет прозваниваться с соответствующим ему контактом. При неисправности провод нужно заменить.

Кнопка

Проверка исправности кнопки выполняется аналогично. Контакт входа прозванивается с контактом выхода, только при этом ее нужно нажимать. Неисправная кнопка ремонту не подлежит и заменяется на новую.

Блок регулировки оборотов

Если обороты болгарки перестали регулироваться, то причина очевидна. При этом чаще выход из строя этого блока сопровождается полной «тишиной» при включении. Прозвонить блок регулировки оборотов на отсутствие проводимости несложно, а вот определить перегоревшую деталь и починить его под силу только опытному специалисту.

Двигатель

Если все предыдущие части цепи оказались исправны, то поломка скрывается в двигателе. Серьезными причинами неисправности могут быть межвитковое замыкание или пробой на корпус. При таких неисправностях болгарка не обязательно сразу перестанет работать, о них также свидетельствуют перегрев, потеря скорости оборотов и мощности. К счастью, неисправности такого характера случаются редко, а вот износ щеток рано или поздно неизбежен.

Щетки

При работе болгарки графитные щетки постепенно стираются. Их срок эксплуатации в среднем рассчитан на 2-2,5 года, поэтому многие производители включают в комплект инструмента запасные. О износе щеток свидетельствует появление искрения, которое видно через решетку вентиляции двигателя на корпусе. Если других признаков неисправности нет, то их достаточно просто заменить, не затрачивая время на остальную диагностику.

Замена графитных щеток в болгарке

Статор

Чтобы определить исправность статора необходимо замерить сопротивление его обмоток. Для этого диапазон омметра выставляется до 200 Ом и производится замер, присоединив щупы сначала к концам одной обмотки, потом другой. При исправности показания мультиметра для обеих обмоток должны быть одинаковы. Следует также убедиться в отсутствии пробоя на «железо» и прозвонить обмотки с корпусом статора.

Прозвон обмоток статора

Якорь

Якорем называют ротор коллекторного двигателя, на котором выполнено несколько обмоток. Концы обмоток припаяны к ламелям коллектора, через которые нужно производить замеры. Измерять сопротивление каждой обмотки нужно присоединяя щупы к ламелям попарно. Здесь также показания сопротивления всех обмоток якоря не должны отличаться.

Прозвон обмоток якоря в болгарке

Если какая-либо из обмоток якоря вообще не прозванивается, то причиной может быть отсутствие контакта с ламелью. Определить это можно визуально и исправить неполадку, взяв паяльник в руки.

Перемотка двигателя

Выявив разницу сопротивления обмоток в статоре или в роторе можно уверенно диагностировать межвитковое замыкание. В этом случае двигатель нуждается в перемотке. Перематывать также придется, если обмотка статора пробита на корпус.

Выполнить обмотку самостоятельно в домашних условиях не получится, так как, кроме опыта, понадобится специальный инструмент и приспособления. Кроме того, новая обмотка нуждается в последующей обработке специальным лаком и выдержкой в печи при определенной температуре. Это позволяет исключить вибрацию витков при работе и избежать преждевременный выход двигателя из строя. Лучшим вариантом будет сдать двигатель на перемотку в сертифицированный сервисный центр.

Как самостоятельно выполнить ремонт болгарки: видео

Электрический опрыскиватель: принцип действия, как выбрать
Конвекторы электрические – как выбрать и какие лучшие
Фотореле для уличного освещения

Как собрать регулятор своими руками?

Упрощенный и довольно надежный в эксплуатации частотный преобразователь для УШМ сооружается собственными руками из доступных электрических деталей. Внизу находится схема, на которой показаны все требуемые компоненты для монтирования на плате печатного монтажа интересующего нас приспособления.

Итак, нам потребуются:

симметричный триодный тиристор (или триак, симистр) DIAC (DB3);
резистор (сопротивление) R1 (его параметры должно составлять 4,7 кОм);
дополнительный триак ВТ136/138 (TRIAC);
конденсатор С1 (400 В, 0,1 мкФ);
дополнительное сопротивление VR1 на 500 кОм.

Подобная схема функционирует по следующему методу.

Время зарядки конденсатора модифицируется вспомогательным резистором (он получил название подстроечный). Когда на схему поступает напряжение, симистры пребывают в затворенном положении, а на выводе наблюдается нулевое значение напряжения.
В процессе зарядки конденсатора отмечается повышение напряжения на нем, что ведет к раскрытию симистра DB3. В результате этого напряжение попадает на ВТ136/138. Этот тиристорный элемент тоже раскрывается, и сквозь него идет электрический ток.
После этого симметричные компоненты вновь закрываются и пребывают в подобном статусе до абсолютной перезарядки конденсатора в противоположную сторону.
В конечном счете на выводе мы обретаем сложный по конфигурации детерминированный сигнал конечной энергии. Его точный диапазон определяется периодом выполнения функций цепи конденсатор – вспомогательное сопротивление – сопротивление R1.

Неисправности, причины, признаки, решение

При длительной эксплуатации УШМ провода обмоток естественным путем теряют свои электротехнические свойства, повышается их сопротивление, тем самым увеличивается выделение тепла и обмотка перегорает. Другой причиной является нарушение правил эксплуатации. Длительная работа электроинструментом в условиях перегрузок вызывает его перегрев, что приводит к выгоранию электрической изоляции проводов обмоток. Это создает условия для короткого замыкания между проводами, возникновения пробоя между корпусом сердечника и катушкой, сгоревший провод может просто оборваться.

Ремонт статора своими руками

В таких случаях проявляются следующие характерные факторы.

Корпус болгарки сильно нагревается.
Болгарка начинает дымить, появляется специфический запах горелой изоляции.
Рабочий шпиндель замедляет обороты и в конечном итоге совсем останавливается.
При межвитковом замыкании возможно наоборот резкое повышение оборотов. Обмотка становится короче, сопротивление ее резко уменьшается, возрастает сила тока, а следовательно интенсивность магнитного поля. Болгарка начинает сильнее крутиться, но такая работа быстро заканчивается поломкой электроинструмента.

Если сгорел статор у болгарки, отработавшей длительный срок эксплуатации (обычно у такого электроинструмента это происходит одновременно с выходом из строя ротора), следует задуматься о приобретении новой УШМ. Кроме ротора и статора у многих деталей и узлов такой болгарки может случиться поломка, например, из-за критического износа. Ремонт в данном случае станет дорогим удовольствием.

В других случаях болгарку можно отремонтировать самостоятельно или воспользоваться услугами специализированного сервиса. При ремонте своими руками поможет информация, которая описана в ссылках «Перемотка статора болгарки своими руками» и «Как прозвонить статор болгарки».

Схема Болгарки Электрическая

Муфта центробежная Работа основана на передаче крутящего момента за счет лепестков, обеспечивающих сцепление от действия центробежных сил.

Неисправности болгарки, связанные с износом или разрушением подшипника скольжения на валу редуктора характеризуются появлением неприятного постороннего звука. Электросхема устройства болгарки Внутреннее устройство болгарки.

Также можно использовать пинцет с ватой или ветошью, смоченными в одеколоне. Дрель включается и выставляется небольшое число оборотов. Зачем конденсатор в электроинструменте?

Если обнаружен неравномерный износ шатка валов или зубьев, то необходимо как можно быстрее заменить изношенные части.

Проверка блока пуска и управления Далее следует произвести тестирование кнопки пуска и электронного блока управления.

Перед тем как приступить к ремонту болгарки своими руками, лучше всего иметь перед собой компоновочную и электрическую схему и подробную инструкцию , которая соответствует определенной модели.

Но делать этого нельзя. Ремонт ротора УШМ Выход из строя ротора в болгарке вызван неправильной эксплуатацией инструмента, частыми перегревами, несвоевременной заменой угольных щеток, попаданием на ламели коллектора абразивных частиц и пыли.

Диагностика неисправностей в работе УШМ Признаки неправильной работы болгарки для чуткого уха и зоркого глаза появляются задолго до фактического выхода из строя инструмента. Но за счет значительных модернизаций конструкции она довольно быстро стала выполнять такие полезные функции, как разрезание и обработку любых строительных материалов, включая цемент, бетон, кирпич, плитку, шифер и все виды металлов. Диагностика неисправностей болгарки

Определение емкости неизвестного конденсатора

Способ №1: измерение емкости специальными приборами

Самый просто способ — измерить емкость с помощью прибора, имеющего функцию измерения емкостей. Это и так понятно, и об этом уже говорилсь в начале статьи и тут нечего больше добавить.

Если с приборами совсем туган, можно попробовать собрать простенький самодельный тестер. В интернете можно найти неплохие схемы (посложнее, попроще, совсем простая).

Ну или раскошелиться, наконец, на универсальный тестер, который измеряет емкость до 100000 мкФ, ESR, сопротивление, индуктивность, позволяет проверять диоды и измерять параметры транзисторов. Сколько раз он меня выручал!

Способ №2: измерение емкости двух последовательно включенных конденсаторов

Иногда бывает так, что имеется мультиметр с измерялкой емкости, но его предела не хватает. Обычно верхний порог мультиметров — это 20 или 200 мкФ, а нам нужно измерить емкость, например, в 1200 мкФ. Как тогда быть?

На помощь приходит формула емкости двух последовательно соединенных конденсаторов:

Суть в том, что результирующая емкость Cрез двух последовательных кондеров будет всегда меньше емкости самого маленького из этих конденсаторов. Другими словами, если взять конденсатор на 20 мкФ, то какой бы большой емкостью не обладал бы второй конденсатор, результирующая емкость все равно будет меньше, чем 20 мкФ.

Таким образом, если предел измерения нашего мультиметра 20 мкФ, то неизвестный конденсатор нужно последовательно с конденсатором не более 20 мкФ.

Остается только измерить общую емкость цепочки из двух последовательно включенных конденсаторов. Емкость неизвестного конденсатора рассчитывается по формуле:

Давайте для примера рассчитаем емкость большого конденсатора Сх с фотографии выше. Для проведения измерения последовательно с этим конденсатором включен конденсатор С1 на 10.06 мкФ (он был предварительно измерен). Видно, что результирующая емкость составила Cрез = 9.97 мкФ.

Подставляем эти цифры в формулу и получаем:

Способ №3: измерение емкости через постоянную времени цепи

Как известно, постоянная времени RC-цепи зависит от величины сопротивления R и значения емкости Cх:Постоянная времени — это время, за которое напряжение на конденсаторе уменьшится в е раз (где е — это основание натурального логарифма, приблизительно равное 2,718).

Таким образом, если засечь за какое время разрядится конденсатор через известное сопротивление, рассчитать его емкость не составит труда.

Для повышения точности измерения необходимо взять резистор с минимальным отклонением сопротивления. Думаю, 0.005% будет нормально =)

Хотя можно взять обычный резистор с 5-10%-ой погрешностью и тупо измерить его реальное сопротивление мультиметром. Резистор желательно выбирать такой, чтобы время разряда конденсатора было более-менее вменяемым (секунд 10-30).

Вот какой-то чел очень хорошо все рассказал на видео:

Другие способы измерения емкости

Также можно очень приблизительно оценить емкость конденсатора через скорость роста его сопротивления постоянному току в режиме прозвонки. Об этом уже упоминалось, когда шла речь про проверку на обрыв.

Яркость свечения лампочки (см. метод поиска КЗ) также дает весьма приблизительную оценку емкости, но тем не менее такое способ имеет право на существование.

Существует также метод измерения емкости посредством измерения ее сопротивления переменному току. Примером реализации данного метода служит простейшая мостовая схема:

Вращением ротора переменного конденсатора С2 добиваются баланса моста (балансировка определяется по минимальным показаниям вольтметра). Шкала заранее проградуирована в значениях емкости измеряемого конденсатора. Переключатель SA1 служит для переключения диапазона измерения. Замкнутое положение соответствует шкале 40…85 пФ. Конденсаторы С3 и С4 можно заменить одинаковыми резисторами.

Недостаток схемы — необходим генератор переменного напряжения, плюс требуется предварительная калиброка.

Схема запуска

Конструкция болгарки, источником энергии которой является электрический ток, способна преобразовывать его в механическую. Взаимодействие всех узлов болгарки показано в принципиальной схеме подключения ее электропривода.

После того как силовой шнур подсоединен к розетке и включен запуск, электрический ток подается на одну из щеток.
После прохода через обмотку коллектора ток появляется на другой щетке, через которую электропитанием обеспечиваются неподвижные обмотки статора.
Создаваемые магнитные поля обмотками статора и ротора взаимодействуют друг с другом, вызывая вращение закрепленного в подшипниках ротора. Вместе с ним крутящий момент возникает на конической шестерне, посаженной на якорь. Другая коническая шестерня, работающая в паре с первой, вращает шпиндель с рабочим инструментом болгарки.
Дополнительные отводы обмоток статора или ротора позволяют увеличить функционал электроинструмента за счет создания различных систем управления.
Через контакты коллекторных пластин передаются сигналы о скорости вращения ротора на тахогенератор или датчик Холла. С их помощью осуществляется поддержание нужных оборотов болгарки.
Для защиты болгарки от перегрева действует блок тепловой защиты. Он отключает инструмент, если датчик показывает предельно допустимую температуру контрольной поверхности болгарки.

Схема работы болгарки. Источник здесь

Понимание роли каждого из элементов, входящих в электрическую схему работы болгарки, позволяет правильно определить причину ее поломки

При исправном состоянии шнура, кнопки и щеток следует обратить внимание на состояние электропривода

Механические неисправности болгарки Интерскол

Из механических неисправностей у болгарок Интерскол слабым местом остается редуктор. Применяемые в редукторе шестерни со временем изнашиваются, разрушаются зубья, в соединениях появляется люфт.

Ремонт редуктора болгарки Интерскол ушм 125

Для того, чтобы произвести ремонт редуктора болгарки Интерскол, необходимо установить характер неисправности. Большинство механических неисправностей редуктора определяется визуально, либо на слух. Большое биение вала шпинделя, заклинивание или проворачивание шестеренок редуктора определяются простым осмотром состояния вала шпинделя. А повышенный шум при работе редуктора, нехарактерные звуки, перегрев можно определить на слух или касанием корпуса рукой.

Для разборки редуктора надо раскрутить (4)четыре винта М4×14 поз.11, снять гроверные шайбы ДУ-1000ЭР поз.12, вытащить крышку редуктора поз.13. В ней останется вмонтированный шпиндель поз.10. Шпиндель вмонтирован в подшипник поз.14. Типоразмер подшипника 6201-2RZ. Российский аналог 180201.

Для выпрессовки шпинделя из корпуса подшипника надо воспользоваться прессом. Но можно аккуратно выбить и молотком. Главное, не повредить крышку корпуса редуктора.

Колесо зубчатое коническое поз.16 держится на шпоночном соединении и фиксируется стопорным кольцом поз.17. В качестве шпонки в болгарке Интерскол УШМ 125/900 применяется шарик диаметром 3 мм. Если вы снимите стопорное кольцо, то снять шестернею не представляет большого труда. В других моделях болгарок Интерскол ушм 125 используется шпонка.

Снимите шестерни и просмотрите их на предмет зализывания зубьев, разрушения или закусывания, наличие люфта в шпоночном соединении.

Ремонт редуктора болгарки Интерскол ушм 230

Для разборки редуктора ушм 230 надо снять крышку поз.6, открутив 4(четыре) винта. Шпиндель поз.8 держится в подшипнике поз.9, запрессованом в корпус крышки поз.6. Типоразмер подшипника 6203zz. Российский аналог 180203.

Зубчатое колесо поз.11 напрессовано на шпиндель с натягом. Чтобы его снять, понадобится пресс. Умельцы умудряются снимать при помощи молотка, предварительно нагрев шестерню.

Снимите шестерни и просмотрите их на предмет зализывания зубьев, их разрушения.

Ремонт болгарки Интерскол ушм 230

Видео:

Регулятор оборотов и плавный пуск для болгарки

И то и другое необходимо для надёжной и удобной работы электроинструмента.

Что такое регулятор оборотов и для чего он нужен

Это устройство предназначено для управления мощностью электродвигателя. С его помощью можно регулировать скорость вращения вала. Цифры на регулировочном колесе означают изменение частоты вращения диска.

Регулятор оборотов болгарки

Регулятор устанавливается не на все болгарки.

Болгарки с регулятором оборотов: примеры на фото

Отсутствие регулятора сильно ограничивает применение шлифовальной машины. Скорость вращения диска влияет на качество работы болгарки и зависит от толщины и твёрдости обрабатываемого материала.

Если скорость не регулируется, то обороты постоянно держатся на максимуме. Такой режим подходит только для твёрдых и толстых материалов, таких как уголок, труба или профиль. Причины, по которым наличие регулятора необходимо:

Для тонкого металла или мягкого дерева нужна более низкая скорость вращения. Иначе кромка металла оплавится, рабочая поверхность диска замылится, а дерево почернеет от высокой температуры.
Для резки минералов необходимо регулировать обороты. От большинства из них на высокой скорости откалываются мелкие кусочки и место реза становится неровным.
Для полировки автомобилей не нужна самая высокая скорость, иначе лакокрасочное покрытие испортится.
Чтобы поменять диск с меньшего диаметра на больший, надо уменьшить обороты. Практически невозможно удержать руками болгарку с большим диском, вращающимся на огромной скорости.
Алмазные диски нельзя перегревать, чтобы не испортить поверхность. Для этого снижаются обороты.

Как проверить конденсатор (пусковой/высоковольтный/пленочный и т.д.) мультиметром

Самым простым и надежным способом проверки неисправного конденсатора является проверка его омметром, или специально собранной проверочной схемы. Омметр покажет сопротивление электронного устройства, по которому можно судить о целостности диэлектрика, и делать выводы об исправности элемента.

Сам процесс можно описать алгоритмом:

измерительный прибор переводится в режим омметра;
омметр выставляется в верхний режим измерения сопротивления – бесконечность значения;
проводится измерение сопротивления устройства на выводах – в случае если прибор показывает низкое значение сопротивления (любое отличное от значения «бесконечность») то тестируемый элемент непригоден к дальнейшей работе, внутри имеется пробой диэлектрика или утечка электролита.

Небольшое отклонение стрелки на циферблате тестера при проверке подобного типа электронных устройств с последующим возвращением в исходное нулевое положение свидетельствует о том, что конденсатор исправен и начал набирать небольшую емкость.

Отклонение стрелки мультиметра на определенную величину с последующим возвращением и фиксацией на каком-либо значении сопротивления говорит о неисправности элемента.

Схема подключения болгарки

Как производить ремонт Если болгарка не запускается при включении пусковой кнопки, то имеются основания полагать, что здесь причина не столь серьезная, и несложно выполнить ремонтные работы самостоятельно. Электродвигатель состоящий из статора и ротора.

В случае если свечение в процессе включения прибора не наблюдается или имеет пульсирующий характер, то это является признаком появления проблем с этим электрическим компонентом прибора. Межвитковые замыкания обмоток статора и ротора. Затем утопите ее внутрь и можете ставить щеткодержатель в посадочное гнездо.

При межвитковом замыкании степень накала спирали лампочки будет меняться.

Сравнение бруса, бревна, древесины, кирпича, блоков, пеноблоков, бетон… Анализ различных строительных материалов на предмет комфорта простоты строительс… Почему скрипит деревянный пол… Мой практический опыт борьбы со скрипом пола. Достаточно наличия гарантии и сети сервисных центров, где эту гарантию можно, в случае чего, реализовать.

Устройство электрического оборудования болгарки

Эти катушки электрически между собой являются не связанными. Напряжение от сети подается на выключатель, который механически связан с кнопкой включения болгарки. Другие публикации по теме: просмотров В прошлой статье Я рассказывал как подключить и запустить двигатель на Вольт в однофазной электросети В. Схема подключения коллекторного электродвигателя на Вольт В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель.

Типы дробилок для фермерского участка Измельчительное оборудование на дачном участке имеет очень разнообразное применение. Что спрятано внутри — коммерческий секрет фирмы. Передача энергии от сети на якорь осуществляется при помощи графитовых щеток.

Благодарность была бы кстати

Лапку нажимают вниз к болгарке и сдвигают щиток на нужный уровень, после чего лапку отпускают и она фиксирует щиток. Если механизм Э не работает и дальше, то необходимо произвести замену старых щеток на новые. Элемент сразу бросается в глаза при снятии крышки с корпуса, так как обладает отполированной поверхностью, и его размеры довольно большие. Электродвигатель коллекторного типа состоящий из статора и ротора.

При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе. Ремонт проводки болгарки DeWALT Скрутки и Суперскрутки

Источник

Конденсатор с четыре выводами как подключить

Чаще всего в наши дома, участков, гаражей поставляется однофазная сеть напряжением двести двадцать В. Поэтому оборудование и все домашние изделия изготовлены так, чтобы они работали от этого источника питания. В этой статье мы рассмотрим, как правильно подключить однофазный двигатель.

Подбор конденсаторов

Существует достаточно сложная формула, с помощью которой можно точно вычислить необходимую емкость, но вполне возможно обойтись рекомендациями, полученными из многих экспериментов:

Рабочий конденсатор принимается со скоростью 0,7-0,8 мкФ на один кВт мощности двигателя;
Пусковая установка. В 2-3 раза больше.

Рабочее напряжение этих конденсаторов должна быть в 1,5 раза выше напряжения, то есть для сети двести двадцать В мы берем контейнеры с рабочим напряжением триста тридцать В и выше. А чтобы облегчить запуск, ищите конденсатор для специального конденсатора в стартовом контуре. У них на маркировке есть слова Старт или Начало, но вы можете взять обычные.
