Как подобрать ключ к патрону дрели

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Как разобрать патрон от дрели

Дрель входит в список самых востребованных электрических строительных инструментов на современном рынке, наряду с шуруповертами. Как и в случае с другими приспособлениями, дрель довольно часто ломается, вследствие чего пользователи спешат в магазин за покупкой нового инструмента, который, кстати, должен быть в каждом доме. Не спешите с выводами. Возможно, ваше устройство можно подчинить. Ведь частой причиной поломки дрели является выход из строя рабочего патрона. Для начала прочитайте, как разобрать патрон от дрели.

На фотографии ниже изображена схема стандартной дрели на основе модели российского производителя – Интерскол. В принципе, все дрели имеют примерно одинаковую конструкцию. Во время разбора трудности могут вызывать только плотность креплений и близкое расположение мелких деталей. Подробная инструкция поможет вам справиться с такими проблемами.

Самый популярный вид сверлящего патрона в современной дрели

Патрон – основная часть любой дрели, шуруповерта или даже перфоратора. Именно этот элемент отвечает за крепление сверла. А значит, от него зависит качество и скорость сверления. Если патрон вообще неисправен, насадка будет просто стоять на месте, что, естественно, не даст никакого результата.

Самый популярный вид патрона в дрели – кулачковый. Верхний узел патрона в таком случае оснащается набором мелких кулачков, направление движения которых вы можете регулировать самостоятельно. Таким образом, если кулачки двигаются по часовой стрелке, насадка идет вместе с ними. Против часовой – стоит на месте.

По виду нижнего узла, то есть, крепления к самому устройства, патроны бывают резьбовые и конусные. Первый вариант крепится на рабочий вал с помощью нарезанной резьбы. Во втором случае устройство просто зажимается по принципу конуса Морзе.

В современных дрелях распространены оба варианта.

Как разобрать сверлильный патрон дрели. Пошагово

1. Снимаем деталь с основного вала дрели.

Как было указано, крепится он или на резьбу, или на конус. В любом случае сначала нужно будет разжать фиксирующие губки. Только после этого вы увидите крепящий винт. Открутите его по часовой стрелке. Возможно, таких винтов будет два – сверху и снизу. Дальше фиксируем рукой или пассатижами саму дрель и откручиваем патрон по часовой стрелке.

1. Особенности откручивания патрона.

Возможно, устройство не поддастся вам с первого раза, так как крепится производителями надежно для максимальной безопасности. В таком случае можете использовать газовый ключ. Если и это не помогло, переходите к крайнему варианту. Возьмите два ключа. Одним крепко зажмите вал, вторым – откручивайте патрон

Обратите внимание, что газовый ключ может повредить гильзу патрона или покрытие рабочего вала. Желательно использовать прокладки, чтобы избежать неприятностей

1. Как разобрать быстрозажимной патрон дрели. Корпус.

Здесь все просто. Зажмите корпус в тиски через прокладку.

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Проблемы с зажимным механизмом

Перед началом работы изучите инструкцию по работе с инструментом. Это поможет избежать многих проблем. Помните, что дрель не используется для фрезерования, так как зажим не выдерживает такой боковой нагрузки

Правильно выберите сверло, обратите внимание на его заточку, разметьте центр сверления (с помощью керна)

Иногда при демонтаже зажим заклинивает. Если так, устройство разбирается и производится полная его чистка и смазка. Особенно часто подобное случается после сверления отверстий на потолке, так как сор сыплется внутрь зажима. Если зажим слетает, увеличьте в конусном соединении натяжение. Для этого узел нагревается до 110º в духовке, а затем устанавливается на холодное посадочное место. Возможно и биение, возникающее вследствие неравномерного разрушения кулачков или изношенности конусного основания. Здесь нужна замена элементов.

При разборке зажима учитывайте его тип. После выполнения положенных процедур сборку произведите в обратной последовательности.

Как разобрать патрон на дрели

Разборка устройства необходима для того, чтобы продлить срок службы изделия. В процессе разборки осуществляется очистка и смазывание деталей изделий. Разборку можно осуществить следующим образом:

1. Используем перфоратор со специальный переходником, на который надевается кулачковый патрон с резьбовым соединением.
2. Кулачки следует спрятать внутрь.
3. С торцевой части устройства прикладывается лист пенопласта или пенополистирола. После этого обратной стороной пенопласта следует упереться в стену.
4. Осуществляется запуск перфоратора в режиме удара. В течение 2-3 секунд будет разобран патрон.

На видео описан процесс разборки более детально. На видео также представлен процесс обратной его сборки. Существует множество других вариантов разборки, но наиболее простым и приемлемым является тот, который описан выше.

В завершении следует подчеркнуть, что если вы желаете продлить срок службы своих инструментов, то обязательно выделяйте время для проведения диагностических процедур.

Основные виды зажимов

Есть два главных типа зажимов для дрели:

• Зубчато-венцовый. Хвостовик зажимается специальным ключом.
• Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

• Быстрый износ его элементов.
• Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

• Цилиндрический корпус.
• Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
• Цанга или кулачковый механизм во внутренней части корпуса.

Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

• фрез;
• свёрл;
• метчиков с хвостовиками малого диаметра.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Как снять старый патрон

Обычно патроны, крепящиеся на шпинделе с помощью резьбы, для надежности дополнительно закрепляются посредством винта с левосторонней резьбой. По этой причине патрон необходимо начинать снимать с откручивания данного винта. Прежде, чем его вывернуть, к нему следует расчистить путь. Для этого кулачки патрона необходимо убрать вглубь на сколько это возможно.

Если теперь заглянуть в патрон, то можно в центре донышка увидеть винтовую головку под крестообразную или звездообразную отвертку. Для предотвращения откручивания этого винта он сделан с левосторонней резьбой. Значит откручивать его следует вращением отвертки в правую сторону, предварительно зажав узел в слесарные тиски.

Возможно, шлицы винта за годы эксплуатации забились и, чтобы произошел их захват битой отвертки, вращая ее, одновременно следует по ней легко постукивать пассатижами или молоточком, пока не почувствуется зацеп.

Удалив винт с левосторонней резьбой, вставляем в патрон шестигранный ключ и затягиваем его.

Зажимаем свободную сторону шестигранника в губках тисков и с помощью подходящего рожкового ключа срываем гайку на дрели, которой патрон закреплен к шпинделю инструмента.

После этого можно освободить Г-образный шестигранник из тисков и вращением его влево, полностью выкрутить зажимной узел с вала шпинделя.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

• 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
• М13 — резьба метрическая с диаметром 13 мм;
• 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Конус Морзе

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

Демонтаж резьбового патрона

Чтобы его снять понадобится отвертка. Ей выворачивается винт, вкрученный в шпиндель инструмента и установленный внутри изделия. После чего он скручивается со шпинделя. Как уже упоминалось выше, внутренний винт отличается левой резьбой, следовательно, крутится он по часовой стрелке. Правда, патрон откручивается против часовой стрелки, поскольку у него, наоборот, правая резьба. В случае если винт не хочет откручиваться, постучите по нему через отвертку молотком. Сложностей с патроном возникнуть не должно, он выкручивается легко. Хотя при появлении трудностей можно использовать гаечный рожковый и газовый ключи. Первым крепите на дрели шпиндель, а последним — обхватываете патрон.

Помимо этого, когда у патрона функционируют зажимные кулачки, можно устанавливать более толстый шестигранник для его выворачивания. Также нужно закрепить с помощью рожкового ключа шпиндель. На большинстве современных дрелях, работающих от аккумулятора, для крепления дрели дополнительных приспособлений не требуется. Однако сменить на них патрон очень тяжело.

Когда и это не помогает его снять, разбирается корпус инструмента. Таким образом, удается дотянуться до шпинделя, поскольку в собранном виде он скрыт. Затем все собирается обратно, но уже без использования ключей.

Что делать, если в процессе замены испортили внутренний винт? В этой ситуации лучше приобрести адаптер под патрон для перфоратора кулачкового типа, поскольку вместе с ним в комплекте идет винт.

Конусное соединение

В случае с конусным патроном замена производится проще. На устройствах этого типа может быть такая маркировка: В 10; В 12; В 16; В 18.

Комплект дрели включает специальное приспособление для съёма патронов, однако, опытные мастера просто переворачивают дрель вниз сверлом, закрепляют его и, нанося равномерные удары молотком по тыльной стороне, выбивают с вала.

После демонтажа конусные поверхности отшлифовываются наждачным полотном. Если на поверхности имеются задиры, то они удаляются напильником. Новый патрон на место устанавливается ударами киянки, плотно садясь на место соединения.

Чтобы удалить сверло или другую насадку, которую заклинило в патроне, требуются навыки и опыт в обращении со слесарными инструментами. Если зажим вышел из строя, его заменяют.

Если интересует, как снять патрон с дрели Интерскол, прочтите нижеследующую информацию. Зажим на дюймовой правой резьбе, но благодаря реверсу есть возможность фиксации внутри изделия винтом с левой резьбой. Кулачки разводятся, вставляется крестовая отвёртка, отвинчивается винт с левой резьбой. Поскольку они затягиваются сильно, возможны проблемы. Не сорвите шлицы! Потом попытайтесь отвернуть газовым ключом, но с переключением редуктора на низкие обороты.

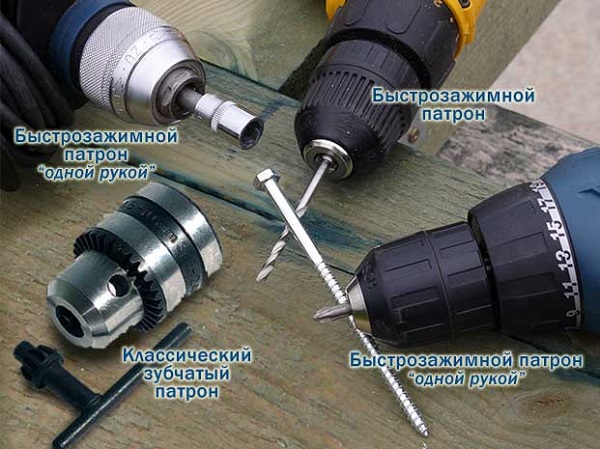

Классификация патронов

Существуют следующие виды патронов:

• быстрозажимного действия или самозажимное устройство;
• sds-устройства цангового типа;
• кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Какую функцию выполняет патрон в дрели

Патрон дрели — это один из основных узлов механизма электродрели. Он служит для передачи вращательного движения от электромотора к рабочему инструменту. В его задачу также входит фиксация сверла таким образом, чтобы при работе соблюдалась максимальная точность сверления отверстий, надёжное крепление и быстрая замена инструмента.

В любых дрелях инструмент закрепляется в зажимном патроне

Крепление патрона на шпинделе электродрели

Собственно, существует два способа крепления:

• конусное сопряжение;
• резьбовое соединение.

Узнать тип крепления можно по маркировке:

• надписи В10, В12, В18 и т. п. характеризуют параметры конуса Морзе, особой формы сопрягаемых поверхностей (всего предусмотрено 9 типоразмеров от В7 до В45); перед этим обозначением маркируют диапазон диаметров хвостовиков свёрл, например, 1−6 В10;
• обозначения типа 1−15 М13×1,3; характеризующего параметры метрической резьбы (диаметр хвостовиков свёрл, диаметр резьбы и её шаг);
• аббревиатуры UNF (полная маркировка аналогична по структуре маркировке метрической резьбы, например, 2−13 мм ½ — UNF, где ½ обозначает диаметр резьбы в дюймах, а число 20 характеризует количество ниток резьбы на длине один дюйм), что обозначает крепление с помощью дюймовой резьбы; этот вид соединения характерен для импортных инструментов.

Как достать сверло из поврежденного патрона

Очень часто приходится сталкиваться с такой ситуацией, когда сверло намертво заклинивает в патроне дрели. Возникает только один вопрос, каким образом его достать? Чтобы не осуществлять демонтаж устройства, вынуть заклинившее сверло следует таким образом:

1. Сверло следует зажать в тисках в горизонтальном положении, что позволит предотвратить его поломку.
2. Зафиксировать корпус дрели в неподвижном состоянии.
3. Взять молоточек, после чего простучать по поверхности патрона легкими ударами.
4. Если проблема не решается, то удары наносятся более резкие, но не сильные, чтобы не повредить изделие.
5. Удары нужно наносить непосредственно по касательной к гильзе, и продолжать до тех пор, пока не произойдет выдвижение хвостовика насадки из кулачков.

Извлечь заклинившее сверло или насадку из старой советской дрели следует при помощи использования двух сантехнических ключей. При помощи одного ключа следует зафиксировать надежно вал дрели, а при помощи второго выполнить прокручивание патрона. Если движение не осуществляется, то нужно нанести сильный удар молотком по ключу.

Способ разобрать патрон

Зажим с резьбовым соединением снимается с учетом левой резьбы.

Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.

Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения, рекомендуется сделать следующее:

• вставить в головку винта зажима крестовую отвёртку;
• молотком легонько углубить в резьбовое отверстие винт.

Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.

Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.

Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.

При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:

• 1,5−13 М 12×1,25;
• 1,5−13 ½ — 20 UNF.

Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.
