Как заточить пильную цепь с помощью напильника
Использование такого инструмента удобно тем, что на нём нанесён специальный ориентир, позволяющий максимально корректно проводить заточку цепи. Пластина будет опираться на глубинный ограничитель и на верхнюю линию режущих зубьев, что позволит напильнику располагаться под режущими кромками.
Итак, для правильной заточки цепи бензопилы нужно просмотреть познавательное видео и придерживаться определённой последовательности работ.
- Выполняется аккуратное, но надёжное крепление шины и подбираются подходящие напильники.
- Заточка начинается таким образом, чтобы круглый напильник выступал над режущим краем зуба не более чем на 1/5.
- Движение напильника, должно быть, в одном направлении.
- После выполнения нескольких заточек нужно поправлять ограничитель пропилов.
Если рассматривать общую последовательность заточки пилы, то она заключается в следующих действиях:
- установка цепного тормоза;
- установка инструмента согласно шаблону;
- отметка начального зуба чтобы не выполнять круговую заточку;
- непосредственное проведение заточки.
https://youtube.com/watch?v=qdfDaHVFSiw
Технические особенности точильного процесса
Если человек является владельцем профессионального инструмента, то постоянно своими руками затачивать его цепь крайне нежелательно. Такие мероприятия допустимы только в случае крайней необходимости.
В остальных случаях лучше доверить работу профессионалам или использовать специальный станок. Но если человек взялся за напильник, то желательно просмотреть видео о том, как заточить цепь бензопилы своими руками, а также следовать рекомендациям профессионалов:
Не стоит прилаживать больших усилий к напильнику
Важно делать все движения плавно и аккуратно.
Нужно выполнять постоянное проворачивание напильника. Это позволяет не только сделать заточку зубьев равномерней а, и уменьшить износ напильника.
Заточка цепных зубьев должна происходить последовательно.
Удобно производить заточку зубьев вначале в одном направлении, а затем в обратную сторону.
Для каждого режущего элемента цепи важен одинаковый нажим и одинаковое количество движений напильником
Благодаря этому заточка цепи будет равномерной.
Если зубья цепи сточены неравномерно, то ориентиром является элемент с минимальной высотой.
Наличие в цепи бензопилы разных по размеру зубьев приведёт к быстрому износу и частым поломкам всех частей инструмента.
Заточка цепи бензопилы своими руками — практические советы
Заточка цепи бензопилы является, пожалуй, не сложнее чем заточка прочего режущего инструмента, но при условии наличия специальных приспособлений для её заточки. Её зуб имеет сложную геометрию. Две режущие кромки, — боковая и верхняя — из которых вторая скошена под определенным углом к линии движения цепи, делают эту операцию непростой. Цепь бензопилы Зуб цепи строгает древесину подобно рубанку, а толщина стружки регулируется высотой ограничителя.
Строгание древесины зубом бензопилы Интенсивная работа пилы приводит к быстрому затуплению цепи. В течение одного дня может потребоваться несколько заточек. Усугубляет проблему и то, что зуб быстро тупится при встрече с грунтом. Достаточно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится мелкой, и пила перестает углубляться в дерево. Острый зуб бензопилы Тупой зуб бензопилы Зуб бензопилы после столкновения с грунтом и находящимися в нем абразивом (камнем) Чем раньше затупившиеся зубья затачиваются, тем меньше материала нужно снимать при заточке, как следствие — срок службы пильной цепи более длительный.
Определить момент, когда уже требуется заточка, достаточно просто. Важным признаком является усилие подачи. Правильно заточенная цепь втягивается в рез уже при небольшом нажатии. Если наоборот, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если вместо крупной толстой стружки из реза вылетает только мелкая стружка. Стружка от работы острой цепью (стружка) и тупой цепью (мука) В этой ситуации бензопила должна срочно затачиваться.
Не пилите затупленной или дефектной пильной цепью — следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резания. Кроме того, это означает уменьшение производительности, большой расход топлива и повышенный износ всех узлов бензопилы.
Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании — через 5-10 заточек цепи. Общие правила заточки цепи бензопилы Поскольку внутренний контур поверхности зуба близок по своей форме к окружности, а металл цепи достаточно мягок, цепь точат круглым напильником небольшого диаметра.
Заточка бензопилы требует точного позиционирования напильника относительно затачиваемого зуба. Его положение должно быть таким, чтобы верхний край напильника выступал по отношению к верхней грани зуба примерно на 1/5 (20%) диаметра напильника. Перед тем как точить цепь бензопилы, желательно узнать ее параметры, поскольку диаметр напильника должен выбираться в зависимости от шага цепи. Обычно он колеблется в диапазоне 4-5,5 мм.
Кроме этого, нужно, чтобы напильник располагался под углом 90° к цепи в вертикальной плоскости и 30° или 10° (см. Параметры зубьев цепи) — в горизонтальной. Выполнить все эти условия, обходясь одним только напильником, довольно сложно, поэтому при заточке пилы используются различные приспособления, позволяющие обеспечивать необходимые параметры заточки. Обычно они представляют собой наборы, идущие в комплекте к бензопилам, или приобретаемые самостоятельно в любом нормальном магазине торгующем бензопилами.
Производительная работа бензопилой в значительной степени зависит от правильной эксплуатации пильной гарнитуры, в том числе и пильной цепи.
Необходимым условием является работа острой цепью — никогда не работайте тупыми цепями.
Мы рекомендуем Вам научиться правильно затачивать цепь. Цепь всегда должна быть заточенной. Тогда пиление будет осуществляться эффективно, безопасно и точно. Профессиональные лесорубы знают, что заточенная цепь важнее сильного двигателя.
Это интересно: Достоинства и недостатки ТОП-6 популярных моделей китайских бензопил Калибр — распишем суть
Признаки затупления режущей цепи
Еще до того как приступить к заточке цепи, не помешает вначале удостовериться, что она потеряла былую остроту и без ее правления нельзя эффективно работать этим инструментом. Подсказками о том, что цепь действительно затупилась, будут следующие:
- на процесс пиления приходится затрачивать больше времени, чем обычно.
- чтобы распилить какой-либо предмет, приходится прилагать гораздо большие усилия.
- Во время распиловки возникающая стружка имеет темный оттенок, цвет пригорелости, становится мелкой.
- двигатель подвергается повышенной нагрузке, нежели обычно.
Если приходится наблюдать любой из этих симптомов, значит, цепь необходимо заточить. Если этот инструмент приобретался для бытового применения, то такую процедуру, как заточка цепи следует проводить каждый месяц. А вот если бензопила была выбрана для использования в более активном режиме, то чистоту заточки цепи можно увеличить. Следует учесть, что лесорубы занимаются подобной работой каждый день.
Применение специальных станков
Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок. Станок бывает двух видов:
Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.
Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.
Заточка на станке
Если заточные работы производят достаточно часто, то необходимо применять специальное оборудование и технологическую оснастку (шаблоны). Применение шаблона на устройстве такого типа позволяет выполнить эту работу существенно быстрее. В качестве такого приспособления может выступить деревянный брусок линейка небольших размеров. Шаблон такого типа должен обеспечивать заточку под двумя углами. Заточку можно выполнять с применением точильного круга небольшого диаметра или наждачной ленты, которая может быть смонтирована на месте ременной передачи.
Станки этого типа, мастера, можно изготовить самостоятельно, взяв за основу конструкции привод от ножной швейной машинки. Применяя ременную передачу и шаблон допустимо обработать одну, а потом другу режущую кромку.
Ручное приспособление для заточки цепей бензопил – плюсы и минусы
Инструмент для заточки цепей бензопил имеет свои преимущества и недостатки. В числе его достоинств нужно выделить:
- простота в использовании – на приобретение навыков для работы с автоматическим станком уйдет не один день, в то время как эксплуатацию ручного инструмента можно начать сразу после его покупки;
- ручная приспособа не нуждается в ремонте – чтобы восстановить точило для цепи бензопилы потребуется только болгарка и алмазная насадка;
- низкая цена на ручной набор – в среднем ручной инструмент для заточки обойдется в 3–4 раза дешевле станка.
Комплект для ручной заточки гарнитуры имеет и несколько минусов. Первый из них – это низкая скорость работы. Второй недостаток – необходимость фиксировать цепь и напильник. Третий минус ручного инструмента заключается в частых потерях владельцами бензопил шаблонов и других мелких приспособлений из комплекта.
Вначале о страшилках
Будете пилить тупой бензопилой, получите три отрицательных фактора:
- Снизите КПД Вашего процесса. Например, вместо двух кубов, напилите один (за то же время);
- Подвергнете интенсивному износу механизм, с риском разрушения ведущей звёздочки и шины;
- Получите повышенный расход топлива;
Есть ещё четвёртый, возможно не столь значимый фактор – «рваный» срез спила.
И конечно, больше устанете, будете (возможно) злиться на самого себя, типа «чего мне дураку, не наточить заранее, теперь мучайся…»
Вот вам тест-вопрос (фото справа). Догадайтесь, какая стружка «вышла» из-под острой и тупой цепи? (ответ будет ниже).
Как понять, что цепь затупилась
Симптомы:
- Повышенные физические усилия;
- Провисание (растягивание) цепи;
- Вибрация и «подтормаживающее» прохождение распила;
- Неточность распила и изменение вида опилок (они становятся неровными с острыми «игольчатыми» краями, мелкими и пыльными). Это уже ответ на тест.
«По мнению экспертов и по моему тоже: хорошо заточенные зубья, важнее мощности движка.»
Почему тупится? Причины, в общем, известны, но назову основные:
- Интенсивная или объёмная работа;
- Случайное соприкосновение с камнем, землёй, твёрдыми сучками и т.п.;
- Неумелое обращение (широкое понятие).
Станки для заточки цепей
Как было сказано ранее, в продаже можно встретить два вида станков для заточки цепей, это ручные и электрические. В свою очередь, электрические точила, могут быть автоматическими и полуавтоматическими.

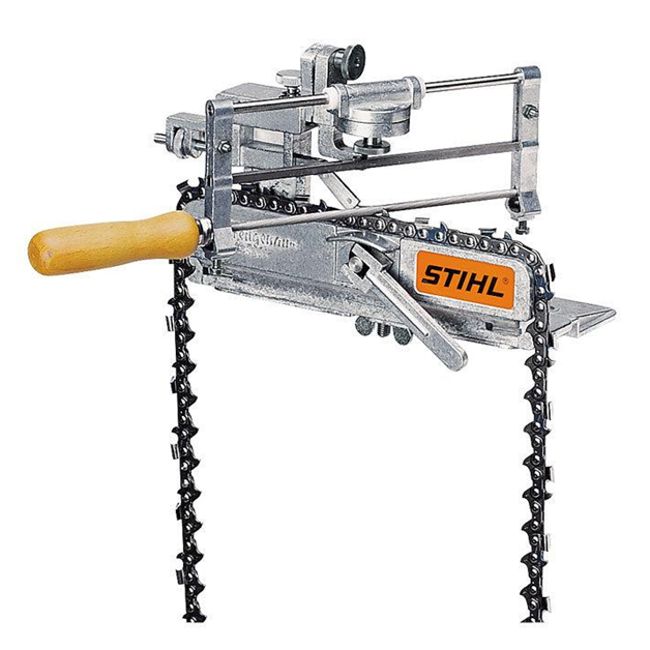

Ручной станок, это приспособление, которое закрепляется на шине бензопилы, своего рода станина с установленным напильником нужного диаметра. Станина имеет несколько регулировок, благодаря которым можно выставить угол заточки.
Ручное приспособление позволяет достаточно точно выдерживать угол заточки, а совершать возвратно поступательные движения напильником приходится оператору.

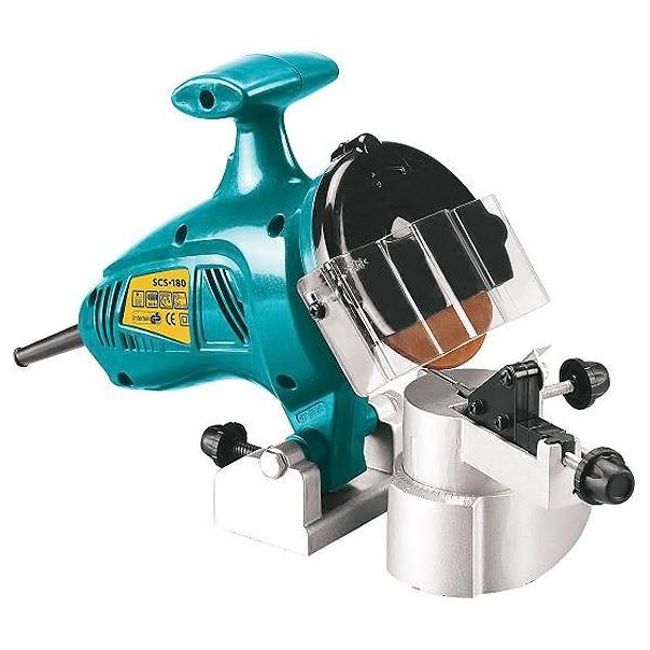

Электрическое точило, это наждак, установленный на специальную подставку, которая используется, как направляющая для цепи. В точило устанавливаются заточные круги, их толщина выбирается в зависимости от параметров гарнитуры, которую необходимо затачивать. Станина имеет несколько регулировок, благодаря которым можно настраивать оптимальный угол и глубину заточки. Перемещать цепь и устанавливать ограничитель обратного хода, оператору приходится самостоятельно.
В продаже можно встретить полуавтоматические заточные станки, в которых цепь в процессе заточки передвигается специальным механизмом. Оператору требуется правильно настроить угол и глубину. Станок автоматически перемещает цепь по направляющей, одновременно опуская наждак для заточки, таким образом, достигается максимальная автоматизация процесса.
Как понять что цепь бензопилы затупилась и пора затачивать: признаки
Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:
- кривые спилы;
- большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
- увеличенный расход топлива.
Есть и другие признаки затупления цепи:
- скорость работы инструмента снизилась;
- образуются неровные и острые опилки;
- необходимо прикладывать большие усилия для распила древесины;
- цепь растянулась или стала провисать.
Виды оборудования
По типу исполнения заточные станки промышленные или самоделки бывают таких видов:
- стационарные, предназначенные для эксплуатации в мастерских, устанавливаемые на рабочие столы или верстаки;
- мобильные, имеют компактные размеры, крепятся прямо на бензопилу, позволяют точить режущие кромки звеньев в полевых условиях или нет возможности сделать профессиональную заточку на стационарном оборудовании.
По способу автоматизации:
- ручные — при заточке используется физическая сила оператора;
- автоматизированные — оборудование работает от электродвигателя, управляется вручную или посредством ввода программы для ЧПУ.
Мобильный ручной механизм
Конструктивно ручные механизмы напоминают пилу лучкового типа, в которой полотно заменено на круглый напильник. Они крепятся непосредственно на шину. Позволяют не только точить, но и ровнять зубцы.
Достоинства ручных механизмов:
- компактные размеры;
- точение без демонтажа цепи.
Ручной механизм предназначен для рабочих, выполняющих большие объёмы работ, когда требуется выполнять быстрое точение. Также он подойдёт для случаев, когда не требуется покупка профессионального оборудования.
Компактный станок для заточки цепей
Стационарный станок
Стационарные точильные станки, по сравнению с ручными, обладают крупными габаритами, предоставляют широкие возможности по точению. Просты в настройке и работе. Модели стационарного оборудования выпускаются с ручным или автоматическим управлением.
Обеспечивают высокую производительность, поэтому их применяют в мастерских, для промышленных или производственных целей.
Электрические полуавтоматические заточные станки
Точила с электрическим приводом пользуются популярностью по причине высокой производительности и качества заточки.
Как правило, такие агрегаты используют специализированные сервисные центры, оказывающие платные услуги по правке и заточке. С появлением бытовых моделей точил, отличающихся приемлемой ценой, они стали популярны у владельцев пил.
Преимущества электрического точила:
- Высокая скорость заточки.
- Возможность выравнивания рабочего зуба (при заточке ручным способом зубья цепи стачиваются не равномерно).
- Идеальный угол заточки и возможность его регулировки.
- Полная или частичная автоматизация процесса.
- Возможность подключения как от сети 220, так и 12 вольт, благодаря чему в качестве источника питания можно использовать автомобильный аккумулятор, что достаточно удобно.
К минусам электрического станка для заточки цепей относится необходимость подключения к источнику питания, что не всегда возможно при необходимости заточки гарнитуры в деляне, на заготовке леса.
Минусом можно считать и то, что в процессе работы, заточные круги постепенно снашиваются и их необходимо менять, что повышает стоимость владения агрегатом.

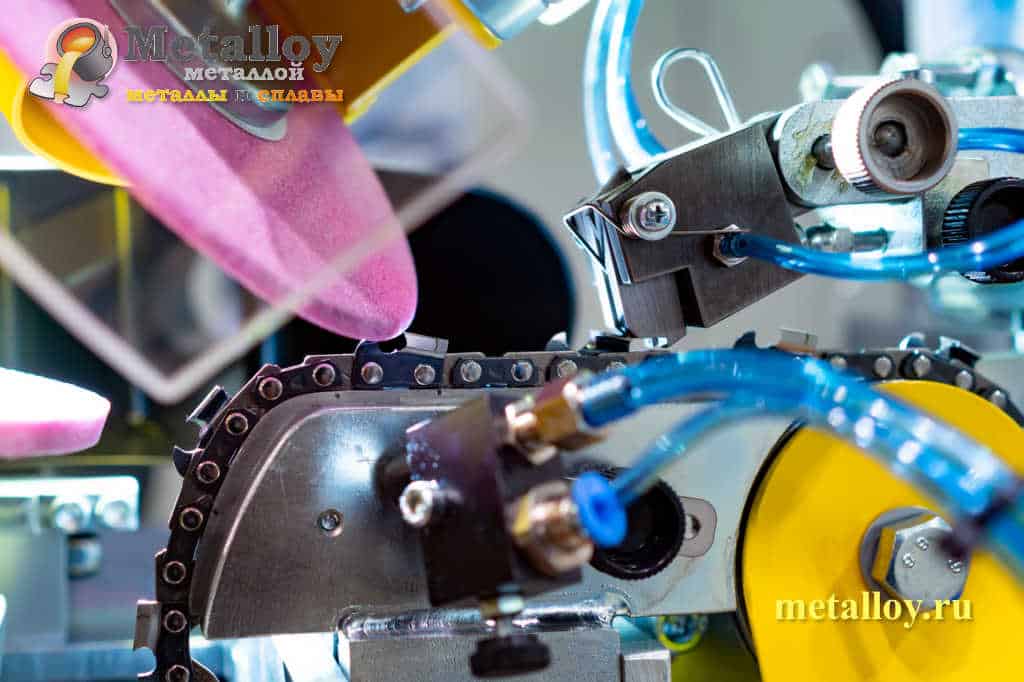

Устройство и принцип работы заточного электрического станка
Заточная машина для пильных цепей состоит из нескольких элементов. Основание, это станина, которая используется для крепления двигателя и тисков с направляющими салазками для цепи. Двигатель, как правило, асинхронный с высокой частотой вращения и прямой передачей. На вал двигателя устанавливается заточной диск, крепится при помощи направляющей шайбы и гайки.
Место крепления двигателя к станине подвижное, благодаря такой схеме имеется возможность регулировать положение двигателя в пространстве, что необходимо для установки правильного угла заточки.
Тиски с салазками предназначены для установки цепи и её удержания. К тискам крепится ограничительная пластина с возможностью регулировки глубины реза. Закручивая регулировочный винт по часовой стрелке, пластина выдвигается, и глубина заточки увеличивается.
Теоретически, принцип работы заточного станка предельно прост. Цепь устанавливается в направляющие салазки, ограничитель опускается и упирается в заднюю часть затачиваемого зуба, не давая ему сместиться. После этого двигатель с установленным на него диском опускается. Диск касается зуба и стачивает его кромку. Далее, оператор передвигает цепь до следующего зуба и устанавливает упорную планку, после чего процесс повторяется. На практике немного сложнее, т. к. прежде чем приступить к заточке, необходимо настроить станок. Инструкцию по настройке можно найти в документах к станку.
Подробнее познакомиться с принципом работы полуавтоматического заточного станка для цепей можно посмотрев видео с демонстрацией работы на станке ВИХРЬ СЗЦ-200.
Инструменты для ручной заточки и их предназначение
Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:
круглый напильник предназначен для обработки основной кромки с последующим ее закруглением. Для таких работ выбираются инструменты, диаметр которых от 3,2 до 5,5 мм
Важно использовать такие напильники, которые имеют одинаковый диаметр по всей длине, а их насечки снимают стружку только в одном направлении (выбирать такие напильники лучше в специализированных магазинах);
плоские напильники служат для того, чтобы сточить ограничители глубины. Именно от этих ограничителей зависит, насколько сильно оснастка будет входить в структуру древесины.
Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников
Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.
Таблица выбора диаметра напильников для заточки
Обзаведитесь этими двумя видами напильников, если хотите научиться правильно затачивать бензопильные цепи
Важно отметить, что ручным способом заточка выполняется намного чаще, чем машинным. Связано это хотя с тем, что при таком подходе снимается меньший слой металла, что в итоге отражается на ресурсе оснастки
Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей. Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять.
