Как поменять стартер на бензопиле Stihl

Устройство и принцип работы стартера бензопилы

Большинство известных производителей бензопил оборудуют свою продукцию стартерами, работающими практически по одинаковому принципу. Его суть состоит в следующем: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан, который находится в храповом механизме. Посредством этого в действие приводится барабан со шпицами, который располагается на валу. Во время этого коленчатый вал делает пару оборотов, что приводит к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

Читать также: Как правильно зарядить акб авто

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью. Для облегчения запуска бензопилы ведущие бренды используют и другие методы:

Предварительное обогащение топливной смеси при помощи отдельной заслонки;
Монтаж автоматического клапана декомпрессии, который обеспечивает понижение давления внутри цилиндра бензопилы;
Установка праймера, предназначенного для подкачки топлива перед запуском двигателя.

Применение одной из этих технологий существенно облегчает запуск и продлевает сроки эксплуатации стартера, что особенно хорошо заметно при низких температурах.

Поломки стартера и способы их устранения

Если приходится часто запускать мотор бензопилы, то это влечет за собой ускоренную выработку пускового устройства. Какая деталь пускового устройства даст сбой первой, предугадать невозможно, но чаще всего рвется тросик или лопается пружина. Определить неисправность обрыва тросика не сложно, но в любом случае, если возникла поломка, то понадобится ревизия и ремонт стартеров бензопил.

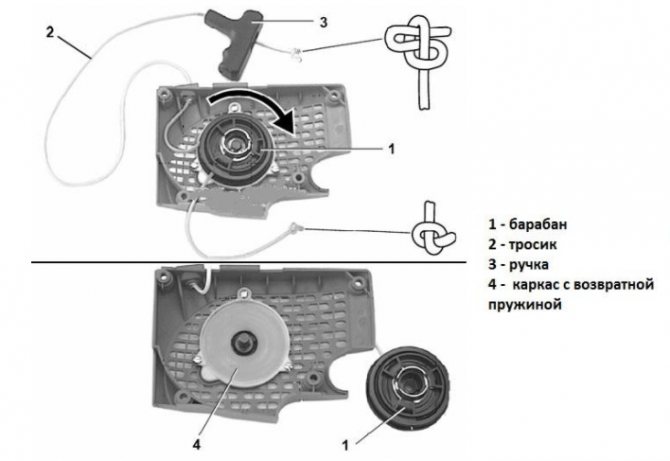

Внешний вид устройства

Распространенные поломки пускового механизма агрегатов и их устранение:

Обрыв шнура и его замена. Как только запускается мотор, тросик контактирует с корпусом механизма в виде трения, тем самым происходит его перетирание. Если трос имеет явные признаки износа, то лучше не дожидаться, пока ручка вовсе оторвется, и завести бензопилу можно будет только после ремонта. Веревку запуска нужно заменить, для чего разбирается корпус, и приподнимается храповой механизм

Приподнимать его следует осторожно, чтобы не допустить соскакивания возвратной пружинки. Старый тросик отсоединяется, а на его место устанавливается новый шнур стартера

После замены устанавливается крышка на место

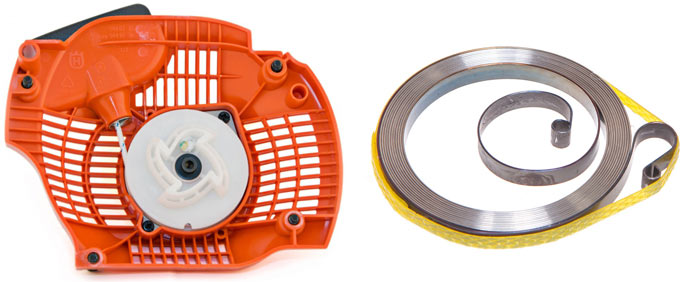

Замена пружины стартеров для бензопил. Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить
Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео.

Сломалась клавиша управления бензопилы STIHL 180 — как устранить

Частая поломка бензопилы STIHL, которая случается по вине оператора, это неисправность в работе механизма управления двигателем. Точнее, когда посадочное место для рычага управления обламывается ввиду своих конструктивных особенностей, для решения этой проблемы потребуется замена корпуса пилы, что сделать самостоятельно достаточно сложно. Рассмотрим алгоритм ремонта своими руками, по которому проходит замена корпуса бензопилы:

Корпус освобождается от блока рукояток;
Снимается стартер, для этого с топливного и масляного бака снимаются крышки и раскручиваются винты крепления стартера;
Далее, через свечное отверстие в цилиндр устанавливается стопор поршня, раскручивается маховик и снимается с вала двигателя;
Снимается ведущая звездочка и раскручивается сцепление;
Раскручиваются две гайки на 8 мм, удерживающие корпус воздушного фильтра и карбюратор, модули вынимаются из посадочных мест;
На следующем этапе раскручиваются 4 винта, удерживающие двигатель на корпусе. В корпус бензопилы STIHL 180 в месте установки винтов крепления двигателя смонтированы специальные втулки, которые могут самостоятельно выпасть и потеряться.
Последний момент, это снятие масляного насоса, резинового колена карбюратора и топливного и масляного баков.

Устанавливать детали в новый корпус необходимо с соблюдением обратной последовательности. Параллельно устранению основной неисправности, можно проверить резиновое колено карбюратора, деталь, выработавшая свой ресурс и утратившая эластичность, подлежит замене.

Не смазывается цепь

Ремонтируя бензопилу, можно заметить, что на цепь не попадает масло. Если не смазывается цепь, значит, возникли перебои системы смазки. Бывают такие неисправности:

Цепь сухая, светлого оттенка.
Цепь слишком быстро растягивается.
Шина слишком горячая, и на ней оплавилась краска.
В баке не убывает масло.
При острой цепи пила стала хуже резать.

Такие признаки свидетельствуют о том, что произошли нарушения процесса смазки. Чтобы проверить подачу масла в смазочный узел, надо снять шину и включить бензопилу. Потом повысить обороты и наблюдать за точкой окончания масляной магистрали. Если масло идет, значит, его объема не хватает для правильной смазки. При отсутствии подачи нужно почистить фильтр. Также следует отрегулировать подачу масла. При отсутствии неисправностей требуется дальнейшая диагностика и ремонт своими руками. Если выяснилось, что вещество не подается, то ремонтируется масляная система.

READ Как Резать Углы С Помощью Стусла

Рассмотрим основные неисправности и методы их устранения:

Обрыв масляного шланга. Это можно увидеть при осмотре. При этом надо заменить шланг.
Если отсутствует резьба на валу масляного насоса, то следует заменить его.
Если возникли дефекты резьбы, то ее надо заменить.
Если отсутствует штопор главного вала, то можно установить на его место гвоздь того же диаметра.
Мог произойти засор фильтра. У пилы STIHL MS 180 это случается часто. Можно промыть его бензином. Если это не устранит неисправности, то следует заменить фильтр.

У бензопилы STIHL 180 часто бывает разгерметизация масляной магистрали. Это происходит там, где маслопровод, идущий от бака, вставляется в корпус инструмента. Обнаружить поломку можно по подтекам масла на дне пилы.

Чтобы устранить неполадку, надо снять ручку пилы, вытащить шланг. После этого нужно очистить шланг. Затем нанести на него герметик и поставить в корпус инструмента.

Замена Сальников Коленвала Stihl Мс 180

Бензопила Calm MS 180 считается одной из самых надежных среди моделей в своем сегменте. Но техника. это техника, и иногда могут возникать неисправности, которые могут потребовать ремонта в течение 180 мс.

Вы узнаете больше о ремонте узлов, прочитав статью.

Можно ли починить пилу своими руками?

Это первый вопрос, который возникает у владельца бензопилы Shtil 180, которая по какой-то причине перестала нормально функционировать. Ответ на который точно не работает. Правильно будет сказать: это возможно, но нужно ли это? Ремонт бензопилы в сервисном центре обычно обходится дороже, чем пытаться решить проблемы своими руками, но, пользуясь услугами специалиста, вы получаете уверенность и уверенность в том, что бензопила будет правильно отрегулирована и отрегулирована. В общем, выбор за вами.

Еще один маленький нюанс, который нужно выбрать, отремонтировать его самостоятельно или нет, заключается в том, что для диагностики бензопилы, а также для дальнейшего ее демонтажа и ремонта вам необходимы определенные инструменты и некоторые знания о конструкции пилы. В противном случае вы даже не сможете открутить и снять маховик, не повредив его.

При самостоятельном ремонте пилы алюминиевые лопасти вентилятора, расположенные на маховике, часто ломаются. Это связано с тем, что при разборке они не используют специальную заглушку коленчатого вала, а пытаются ее починить, установив отвертку между корпусом пилы и лопастями маховика, что приводит к нежелательным последствиям. Гайка маховика имеет серьезный момент затяжки, а лезвия хрупкие и не выдерживают такой силы.

Инструменты для восстановления душевного спокойствия 180

Чтобы самостоятельно выполнить относительно хороший ремонт бензопилы Calm ms 180, вам потребуется:

воздушный компрессор (для очистки бензопилы и очистки основных компонентов и узлов);
датчик вакуума необходим для проверки герметичности картера и карбюратора, а также для выявления неисправных сальников;

Только с помощью этих инструментов ремонт тихой бензопилы 180 своими руками можно сделать достаточно качественно.

Общие поломки тихие 180

Общие неисправности бензопилы могут включать в себя:

Обрыв кабеля стартера;
Поставить на диск звездочку;
Утечки в системе подачи масла для смазки цепи;
Износ масляного насоса червячной передачи;
Воздух проходит через сальники в картер;
Нет свечи на свече зажигания;
Отсутствие подачи топлива в случае неисправности карбюратора (мы не будем на них останавливаться, так как ремонт и регулировка бензопилы карбюратора является довольно широким вопросом и будет обсуждаться в отдельной статье);
Ищу проушины сиденья под рычагом управления двигателем.

Теперь рассмотрим неисправности более подробно и приступим к ремонту масляного насоса.

Ремонт системы маслоснабжения

Если нет подачи масла для смазки контура, диагностируйте всю систему и определите причину подачи масла. На это есть несколько причин:

Засорен масляный фильтр или масляная система;
Нет резьбы на масляном насосе червячной коробки передач;
Блокировка или неисправность самого насоса;
Сброс давления в масляной системе (масляные пятна появятся в нижней части бензопилы).

Чтобы проверить резьбу на червячном приводе масляного насоса, вам нужно будет снять цепную пилу и привести в действие сцепление. Для этого выньте свечу зажигания и замените ее упором, который обеспечивает надежную фиксацию коленчатого вала инструмента от вращения.

Затем снимают крышку со стороны шины цепной пилы Stihl 180, и с помощью отвертки удалить стопорное кольцо, который содержит ведущую звездочку, а затем удалить звездочку.

Типичные неисправности

К наиболее распространенным поломкам инструмента можно отнести следующие:

проблемы в системе зажигания;
остановка работы бензопилы в процессе выполнения распила;
потеря мощности при работе;
изнашивание некоторых конструктивных элементов бензопилы (тормозной ленты, ведущие звездочки, антивибрационные части);
проблемы в системе подачи топлива;
неисправности, связанные со стартером.

Кроме того, необходимо производить визуальный осмотр бензопилы перед началом выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси, а также наличие требуемого количества масла.

Свечу зажигания выкручивают для проверки ее состояния.

Каждая из неисправностей устраняется по своей технологии. Так, например, ремонт топливной системы бензопилы следует начинать с осмотра соответствующего фильтра. После этого проверяют правильность регулирования карбюратора, которое осуществляется при помощи винтов. Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора или других видимых повреждений данный элемент должен быть заменен.

Проблемы в системе зажигания

Если нет искры, как уже говорилось, следует тщательно проверить аккумулятор. Когда с ним все в порядке, обследуют контакты и качество изоляции. Во многих случаях отсутствие искр связано с засорением системы зажигания. Если там все чисто, смотрят на контакт, связывающий главный электрод и колпак свечки. А потом проверяют последовательно электроды, оценивая, есть ли между ними зазор.

Особый щуп позволит определить, соответствует ли этот зазор рекомендуемой величине

(0,8 мм). Снимают нагар, накопившийся на изоляторе и металлических деталях. Проверяют свечу, чтобы не было масляных пятен. Все они должны быть удалены. Вытаскивая стартерный трос, подсушивают цилиндр. Если все эти шаги не помогли, придется менять свечи.

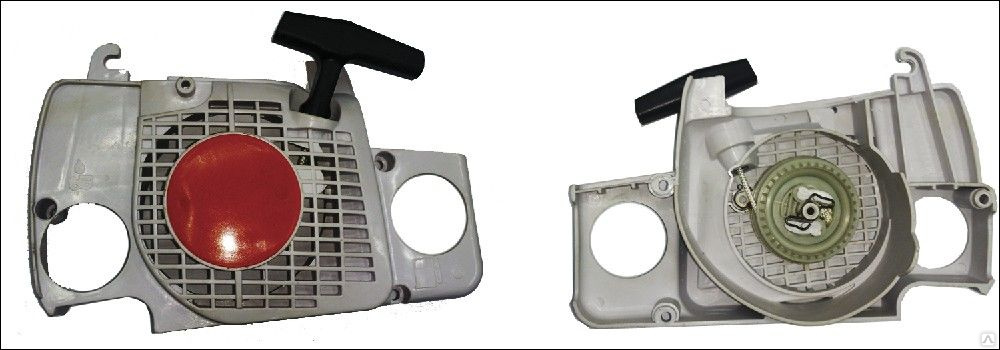

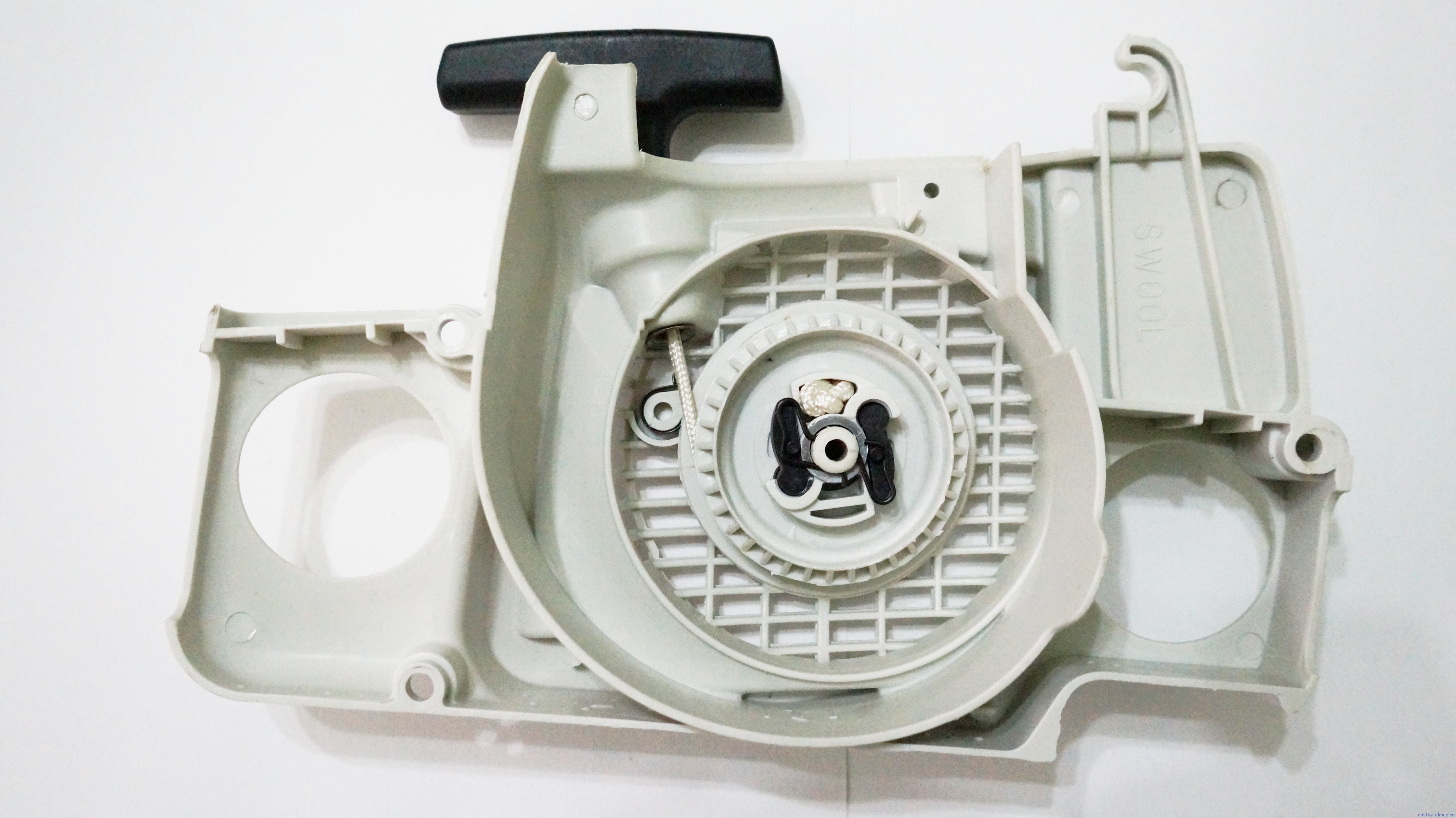

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

ЗАМЕНА ШНУРА

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

https://youtube.com/watch?v=NWC4W2MJiDg

РЕМОНТ ПРУЖИНЫ

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

КАК ПОСТАВИТЬ ПРУЖИНУ НА СТАРТЕР БЕНЗОПИЛЫ?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

https://youtube.com/watch?v=5KX3y2laa4E

https://youtube.com/watch?v=fQQRIMX5nEk

Система зажигания

В том случае, если оборудование вовсе не желает запускаться, неисправность может заключаться в системе зажигания или же пусковом механизме. Если с пусковым устройством все в полном порядке, то нужно осмотреть состояние свечи, которую следует предварительно выкрутить.

Особого внимания заслуживают электроды, поверхность которых может быть покрыта налетом. В том случае, если вы обнаружили налет красно-коричневого цвета, это говорит о том, что неисправна вся система пуска.
Если зажигание функционирует стабильно и исправно, но бензопила неправильно работает, то неисправность может иметь отношение к излишкам воздушно-топливной смеси. В таком случае необходимо очистить жиклеры и отрегулировать карбюратор.
При обнаружении нагара на свечке следует подумать об использовании более качественного бензина. Другая причина — некорректная работа карбюратора.

Чтобы избавиться от проблемы, необходимо:

демонтировать карбюратор и произвести его проверку;
почистить его и настроить;
поменять топливо;
проверить карбюратор и поставить его обратно.

Необходимо запомнить, что карбюратор — это узел с достаточно сложной конфигурацией. Поэтому, если вам требуется его разборка или ремонт, лучше воспользоваться услугами опытных специалистов.

Не забывайте, что для бензиновой пилы необходимо использовать исключительно то горючее, о котором говорится в руководстве по эксплуатации оборудования. Применение топлива низкого качества может привести к самым разным неприятностям.

Если же вы потеряли упаковочную коробку от оборудования, и вам нужно достать руководство по его применению, то для этого можно воспользоваться Интернетом. Просто введите в любую поисковую систему «Бензопила Штиль 180 инструкция по эксплуатации» и загрузите на свой ПК необходимый документ.

Воспользовавшись этими сведениями, можно отремонтировать бензопилу «Штиль 180» самостоятельно.

Бензопила «Штиль 180» хорошо зарекомендовала себя на строительном рынке. Это переносное устройство имеет мощность в 1400 Вт, а объем мотора в 31 куб. см. Длина цепи пилы равна 350 мм, на холостом ходу она совершает более 2 тысяч оборотов. Ее популярность среди потребителей объясняется также приемлемой стоимостью инструмента. Однако при использовании бензопилы время от времени возникают неисправности. В сервисе ремонт инструмента обходится не дешево, поэтому те, кто хоть немного понимает в технических вопросах, устраняет поломки своими руками.

Как отремонтировать стартер на триммере

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При всем этом решить делему можно 2-мя методами: заменить сломавшуюся деталь или поменять весь узел. Последний вариант обойдется дороже. Чтоб отремонтировать устройство своими руками почти всегда пригодится из инструментов только отвертка с подходящим наконечником. Ремонтные работы не займут много времени и не требуют наличия особых познаний. Довольно знать устройство, механизм работы, аспекты сборки-разборки стартера на триммере, чтоб достигнуть подходящего хорошего результата.

Как заменить пружину стартера бензопилы

Если наблюдается повреждение пружины, что нередко бывает на китайских инструментах, то отремонтировать механизм можно только методом ее замены. Но если ее повреждение вышло в месте присоединения, другими словами лопнуло ушко, тогда ее можно отремонтировать.

Ремонт пружинки представляет собой нагревание места разрушения до 600 градусов, после этого медлительно проводить ее остывание до 100 градусов, при которых выполнить заворачивание конца по форме осколка. Таким макаром, получится избежать утраты упругости изделия, что дозволит продлить срок ее службы. Хотя большая часть профессионалов просто делают замену изделия на новое.

Процесс замены пружины осуществляется в последующей последовательности:

Сначало извлекается обойма либо барабан механизма.
Снутри барабана размещается пружина. Для ее демонтажа будет нужно зафиксировать ее высшую часть, после этого оттянуть в сторону ручку стартера.
Когда древняя пружинка будет извлечена, необходимо установить будет новейшую. При всем этом непременно нужно выполнить чистку корпуса.
При установке новейшей пружинки следует воткнуть ее в стартер, после этого попасть усиком в паз.
В окончании работ можно надеть барабан и установить крышку стартера на место.

Подробный процесс замены пружины рассмотрен на

Замена порванного шнура

Порванную веревку подменяют в таковой последовательности:

старенькый шнур снимают;
выбирают подходящую по размеру веревку (толщине и длине);
продев ее через особое отверстие, находящееся в катушке, завязывают узел;
взводят пружину, производя требуемое число оборотов;
закрепляют ручку.

Лучше делать натяжку пружинной пластинки совместно с напарником, чтоб край шнура не смотался вовнутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину нетрудно, только следует делать это пристально и с осторожностью. Для различных моделей бензокос поломки запускающих устройств однообразные, потому они ремонтируются аналогичным образом

При всем этом имеются некие аспекты, связанные с их конструктивными особенностями.

Разбор стартерного узла

Разбирают механизм пуска с целью установить новые детали заместо сломанных в последующей последовательности:

раскручивают при помощи отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратненько шкив (необходимо при всем этом отвернуть голову или работать, одев за ранее очки и перчатки);
определяют, почему механизм пуска сломался;
если пружина разрушилась фактически вполне, то ее подменяют;
при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фото показан процесс укладки);
после того, как пружинящую пластинку установят вовнутрь паза, осторожно делают ее скручивание.

Чтоб поменять пружину, работать следует пристально и аккуратненько: она может под воздействием усилия, вызванного установкой ее на место, случаем разорваться

Даже если осторожно снять ролик, то пружинящая полоса очень стремительно слетает с катушки и может своими наточенными краями травмировать руку

Сходу поставить на прежнее место пружинящую пластинку не всегда выходит. Она нередко проскальзывает, потому пробы требуется повторять до заслуги хотимого результата.
