Установка поршневых колец
Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.
Обычный комплект поршневых колец выглядит примерно так
Аккуратно, идеально чистыми руками распаковываем комплект
В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь
Ставим в самую нижнею канавку поршня экспандер
В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера
Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.
Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет
По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием
Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.
У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.
В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.
На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.
Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).
Ход работы:
Сначала необходимо сделать основание насадки. Для этого из металлической пластины болгаркой вырезаем квадрат со стороной 100 мм. Разметить его нужно таким образом, чтобы точно в центре (на пересечении диагоналей) находилось отверстие. Для этого от центра выбранного отверстия перпендикулярно короткой стороне пластины отмеряем расстояние 50 мм и намечаем косильной лески обрезки.
Обрезаем лишнее и получаем квадрат 100 мм х 100 мм. Теперь необходимо немного скруглить уголки и рассверлить центральное отверстие под вал триммера.
Скруглить уголки и рассверлить центральное отверстие под вал триммера
Полотна по металлу обрезаем, отмеряя от каждого конца 8 см. Получаем 4 заготовки с готовыми отверстиями.
Этим заготовкам необходимо придать форму ножей. Для этого намечаем леску среза на глаз (особая точность не требуется), скрепляем все 4 заготовки вместе и стачиваем лишнее.
В результате получаем одинаковые по весу и размеру ножи, их можно немного заточить с одной стороны. Теперь все части самодельной насадки для триммера подготовлены, можно начинать сборку.
На винт надеваем маленькую шайбу и вставляем его в угловое отверстие. Сверху надеваем нож, располагая заточенную сторону по ходу вращения вала триммера. Следом идёт большая шайба и гайка, которая не затягивается, чтобы нож свободно вращался. Таким же образом крепим другие 3 ножа.
Конец винта нужно расклепать, чтобы гайка не слетела.
Насадка готова. Устанавливается она гайками к земле и закрепляется таким же образом, как и трёхлопастной нож, идущий в комплекте с триммером. При столкновении с камнем ножи складываются и немного уходят внутрь.
Эту идею предложила наш постоянный автор видео Татьяна (Тульская область). Более подробно увидеть весь процесс изготовления такой насадки для триммера и узнать некоторые нюансы вы можете, посмотрев видеоролик, который она подготовила.
При работе с триммером важно не забывать о технике безопасности, используя любые насадки, а особенно самодельные
Не принимая ни одну из сторон этой острой (в прямом и переносном смысле) дискуссии, позвольте показать одну из последних моделей мотокосы немецкой компании Роберт Bosch. В ней предусмотрен и отклоняющийся нож, и дугообразная скоба, исключающая «чиркание» ножа по непредусмотренным косьбой предметам. Показываю общий вид мотокосы и сам нож, в двух положениях. Общий вид мотокосы
Добрый всем вечер! Ровно три года как кануло с момента обсуждения «острой» проблемы для триммера. За прошедших 1000 дней вырисовывается четкая картина: «Слава автору — умельцу, который на себе проводит эксперимент по достижению предела текучести того металла, из которого выполнены эти ножи.
Он имеет полное право рисковать собственным здоровьем». Сейчас в трюковых фильмах нередко можно увидеть фрвзу — «Не пытайтесь повторить кино трюки, которые выполняли профессиональные каскадеры.» Самая первая статья должна была заканчиваться примерно такой же фразой:
» Уважаемые дачники. Это мой личный эксперимент. Если вы не уверены в своих слесарных силах, просьба его не повторять. И САМОЕ ГЛАВНОЕ — Я не несу ответственности за эксплуатацию инструмента, выполненного по следам моей статьи.» И последнее. Вижу ли я ошибки, судя по фотографиям, выполнения данного инструмента.
Увы, автор этого аппарата даже не подозревает о том, как должно выполняться отверстие под вал.
Сообщаю — расстояние от самой ближней к краю пластины точки отверстия до самого края должен быть НЕ МЕНЬШЕ, чем диаметр самого отверстия. Эту истину студенты механики узнают не позже второго курса института. А что мы тут видим? Тонкий перешеек напоминающий узкий ПЕРЕКОП, делающий из Крыма полуостров.
Это априорно то место, которое слабо в данной конструкции — оно испытывает те же нагрузки, что и другие ножи, да «перекоп» там совсем тоненький. Где тонко, там и… Хочется надеяться, причем совершенно искренне, что за эти три года этот перешек не претерпел нагрузок, сопоставимых с пределом текучести этого металла, а скорее сплава, из которого отштампована дырчатая пластина.
Оценка состояния цилиндро-поршневой группы
Часто двигатель не заводится или работает не в полную силу по причине низкого давления в цилиндре. Оно может быть вызвано износом поршня или цилиндра, западанием поршневых колец, износом подшипников. Частично рассмотреть состояние цилиндро-поршневой группы (ЦПГ) можно, сняв глушитель и заглянув в открывшееся отверстие.
Компрессометр, помещенный в свечное отверстие, поможет сделать замер компрессии в двигателе – по результатам замера также можно говорить о состоянии ЦПГ. Точные данные получают только после полной разборки механизма. Если на поршне есть сколы или царапины, его нужно заменить. Поршневое кольцо должно быть чистым, без нагара, и находиться ровно на своем месте.
Износ поршня и кривошипно-шатунного механизма относят к серьезным неполадкам
По результатам замера компрессии можно судить о состоянии частей ЦПГ
Как поставить поршень на скутер: снимаем старый, устанавливаем новый
Добраться до цилиндра поршня будет легко, если следовать инструкции. Начинать нужно со снятия облицовки скутера из пластика, после чего отключить провода. Масляный шланг отсоединяется, а сам мотор снимается благодаря откручиванию крепёжных элементов
Накладку из пластика следует отложить подальше, чтобы не раздавить её вследствие неосторожного движения
Чтобы добраться до поршня по итогу нужно снять головку цилиндра, а затем и сам цилиндр
Демонтаж самого поршня осуществляется в такой последовательности:
- снимаются болты крепления ЦПГ вместе с головкой и прокладкой. Каждый болт нужно откручивать способом «крест-накрест» (по диагонали), чтобы не повредить резьбу – установка поршня обратно требует использования того же метода. Это же исключит и раскручивание без участия владельца;
- непосредственно демонтаж цилиндра движениями вверх – если не получается вытащить, рекомендуется постучать лёгким деревянным предметом. Изделие может застрять из-за отложений, указанных выше;
- поворот коленвала для максимального подъёма поршня. Обязательно закрывается отверстие картера тряпкой, чтобы внутрь не попала грязь;
- нужно убрать стопорное кольцо для того, чтобы снять палец поршня;
- при заеданиях нужно применить жидкость для устранения нагара. Альтернатива – средство для чистки карбюраторов. В итоге после размокания весь налёт легко снимается, аналогично с кольцами;
- очистка канавок колец.
Пошаговое видео о том, как снять поршень со скутера:
Потребуется осмотреть игольчатый подшипник на наличие следов горения, свидетельствующих об износе детали. Если они есть, смена обязательна немедленно. Монтаж нового ЦПГ будет эффективным недолго при отсутствии должного ухода.

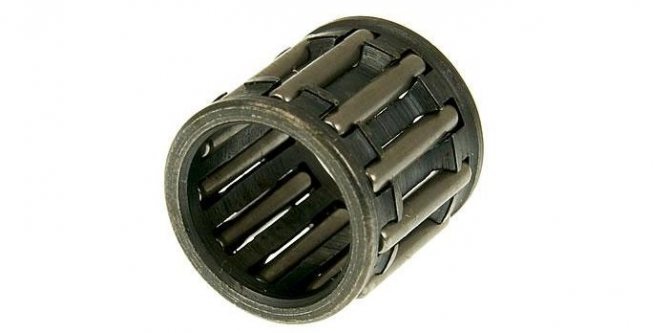

Игольчатый подшипник
Также следует обращать внимание на следующие факторы:
- при наличии смещения иголок внутри обоймы изделие в целом непригодно;
- нарушение геометрии также свидетельствует о необходимости замены;
- не должно быть большого люфта при перемещении в верхней головке шатуна. В нормальном состоянии подшипник просто перемещается свободно.
В результате смены игольчатого подшипника можно занять установкой нового поршня для скутера. Монтаж осуществляется в обратном порядке. Надо учитывать несколько особенностей процедуры:
Ремонт может быть осуществлён при помощи специального набора, где есть все необходимые инструменты:
- съёмник поршневых колец (клещи);
- устройство для чистки канавки поршня;
- отвёртка Г-образная.
Всё это можно найти и отдельно. Главное – соблюдать размеры, которые подойдут конкретной модели скутера.
Пошаговое видео о том, как установить новый поршень на скутер:
Алгоритм определения неисправности
Причиной отказа пилы или ухудшения его производительности может быть:
- забитый сапун крышки топливного бака;
- подсос воздуха карбюратором из-за разрушения прокладки или ослабления резьбового крепежа;
- механическое заедание съемного пильного оборудования и другие мелкие дефекты.
Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.
Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.
Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.
В этот список входит:
- шатунно-поршневая группа;
- карбюратор;
- механизм сцепления;
- звездочка привода пильной цепи.
Когда нужна замена поршня
Причин, по которым поршень необходимо заменить, как впрочем, и полностью поршневую, может быть достаточно много, но все их можно разделить на естественные и появившиеся в результате неправильной эксплуатации. Естественные, это износ образовавшийся из-за продолжительной эксплуатации бензопилы Штиль 180. Искусственных гораздо больше, например:
перегрев двигателя и появление тепловых задиров;
- попадания в цилиндр инородного тела и появление механических задиров;
- облом поршневого кольца в результате превышения максимальных оборотов двигателя;
- облом юбки поршня из-за превышения оборотов;
- использование некачественного топлива, в результате чего поршневая группа бензопилы изнашивается со стороны впускного канала в цилиндре;
- эксплуатация бензопилы Штиль с загрязненным топливным фильтром, в результате чего снижается процент масла в топливной смеси;
Проводить диагностику ЦПГ необходимо в том случае если Штиль мс 180 резко потерял мощность или не заводится, при этом стартер инструмента не проворачивается. В случае если стартер проворачивается, но пила не запускается, при этом есть искра и топливо в цилиндр поступает исправно, необходимо измерить компрессию в двигателе.
9.5 – 11 Атм. считается нормальным показателем, при котором бензопила Штиль исправно запускается и выдает максимальную мощность, если компрессия ниже, есть вероятность того, что на цилиндропоршневой группе имеются задиры, либо её износ достаточно велик. В любом случае при пониженной компрессии, для дальнейшей диагностики, необходимо полностью разбирать пилу.
Определить наличие задиров на поршне, а также облом поршневого кольца, можно если снять глушитель и провести визуальный осмотр видимой части поршневой, при этом кольца на упругость можно проверить, надавив на них небольшой отверткой. На рабочих кольцах будет наблюдаться небольшое хождение, дефектное или зажатое поршневое кольцо ходить не будет.
Как избежать задиров на поршне у бензопилы
Приветствую Вас, дорогие читатели! Скоро весна, и многие отправятся на дачу. А это значит что настало время поделиться своим опытом мастера по ремонту садовой мототехники. Эта статья является лишь частью из небольшой серии. Вот ссылки на другие статьи:
За время работы мастерской, я накопил внушительную коллекцию фотографий различных неисправностей особое положение в которой занимает коллекция фотографий вышедших из строя цилиндро-поршневых групп.
Оплавление верхней части поршня.
На фотографиях видны трещины и отверстие в днище поршня, а также брызги расплавленного алюминия во внутренней его части. Произошло это по причине того что хозяин данного триммера отложил заведённый инструмент в сторону и принялся болтать с соседом по даче. Проболтав минут пять он дал газ на полную (работать в полгаза нельзя ) и начал работать, но триммер моментально заглох и перестал заводиться потому как днище поршня во время простоя начало перегреваться и попросту расплавилось.
Двухтактные двигателя садовой техники охлаждаются за счёт двух вещей: принудительного обдува цилиндра крыльчаткой маховика и поступающей в картер топливо-воздушной смеси. Первое больше охлаждает цилиндр, второе поршень. Никогда не оставляйте свою бензопилу на холостом ходу больше чем на минуту, лучше заглушите двигатель.
Задиры на поршне и цилиндре.
Могут возникнуть по ряду причин, первая из которых — сухой контакт. Как правило большое количество мелких задиров на поршне говорит о том что при работе использовался чистый бензин, а не топливная смесь. Напомню что рабочие обороты бензопилы находятся в районе 11-12 тысяч в минуту, с такой скоростью бензопила не проработает «в сухую» и минуты. Похожая картина будет наблюдаться при использовании старого топлива. Как правило, задиры появляются со стороны выхлопного окна, в зоне, наиболее критически воспринимающей масляное голодание.
Конкретно по этому поршню сказать от чего он пострадал больше достаточно трудно. Судя по копоти на его верхней части, масло лили абы как, не соблюдая никаких пропорций. Глушитель данного аппарата тоже был забит копотью, а из бака было слито прозрачное топливо. Судя по всему, это был чистый бензин, либо очень старая смесь. Но старая смесь чаще всего мутнеет, поэтому можно сделать два вывода: либо смесь старая, но масло в ней не двухтактное (некоторые по незнанке льют моторное), либо это чистый бензин.
Залегание и обламывание поршневых колец.
А вот пример того, что получается, если при приготовлении топливной смеси нарушать пропорцию и лить масло значительно больше необходимого количества. В результате использования смеси с высоким содержанием масла, либо смеси с маслом, не предназначенным для двухтактных двигателей, было вызвано интенсивное золообразование с последующим залеганием поршневых колец, одно из которых обломилось и вызвало критические повреждения поршня. Следует отметить, что кольца ломает не так часто, я бы даже сказал что достаточно редко, но двигателю от этого не легче.
В технических регламентах на старую советскую мототехнику мне часто попадались два «рецепта» приготовления топливной смеси для одного и того же аппарата. Одна пропорция считалась более экологичной (та где масла меньше), другая продлевала ресурс двигателя (та где масла больше). Но это было раньше, со старой техникой и старыми маслами. В наше время идёт непрерывная борьба за снижение вредности выхлопа, масла имеют совершенно иной состав а двигателя иную конструкцию, по этому я рекомендую Вам пользоваться той пропорцией, что указал сам производитель на канистре масла которое Вы выбрали.
А вот пример поршня с закоксованным кольцом и небольшим задиром. К счастью, данный аппарат удалось восстановить без замены ЦПГ, отделавшись лишь чисткой поршня от нагара, небольшой шлифовкой и заменой поршневого кольца. Вся поверхность поршня покрыта смолянистыми и зольными отложениями, здесь использование некачественной топливной смеси не вызывает сомнений. Цилиндр пострадал незначительно, видны небольшие выработки и отсутствие хонинговки, но задиров не наблюдается.
Вывод.Используйте только качественную , всегда свежую топливную смесь приготовленную с использованием масла для двухтактных двигателей. Не перегревайте инструмент и не оставляйте работать на холостом ходу на продолжительное время. Своевременно проводите техническое обслуживание, чистите и осматривайте свой инструмент после работы.
Алгоритм замены поршневой бензопилы
Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:
- Демонтаж верхней защитной крышки;
- Выкручивание свечи зажигания;
- Снятие боковой крышки;
- С помощью большой плоской отвертки убираются стопора с амортизаторов;
- В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
- Демонтаж ведущей звездочки цепи;
- Убираем карбюратор с воздушным фильтром;
- Снимаем модуль зажигания и выхлопную систему.
После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.
Герметик для фиксации поддона бензопилы
Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.
Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.
Первый этап в замене колец
Чтоб поменять данные детали, придется разобрать движок. Этот шаг считается предварительным.
- Во-1-х, нужно стопроцентно слить старенькое масло, потому что после установки новых частей будет нужно залить и новейшую смазочную жидкость.
- Во-2-х, нужно провести ослабление приемной трубы глушителя.
- После чего снимается крышка клапанного механизма, а мотор выставляется по имеющимся меткам.
- Дальше демонтируется звезда распредвала, а если работа идет с переднеприводным ВАЗом, то необходимо снять болт крепления шкива ременной передачи. После чего снимается конкретно и сам ремень ГРМ совместно со шкивом.
- В классике нужно ослабить натяжитель, после этого снимаются и цепь, и звезда, которые установлены на распредвале.
- Последующий шаг. это демонтаж рокера с пружинами, при всем этом укладывают все детали в правильном порядке, чтоб позже без заморочек возвратить на свои места.
- Необходимо отсоединить коллектор, после этого снимается головка блока.
- Дальше следует демонтаж как поддона, так и маслонасоса.
- Снимаются крышки шатунов, после этого сами шатуны проталкиваются ввысь, чтоб появилась возможность снять их вкупе с поршнем.
READ Как Разобрать Катушку Триммера Champion
Замена поршневой (цпг) на 4т скутере
Нужна помощь в поиске запчастей?
Поможем и посоветуем!
+7-927-653-31-57
Постепенно приходит время и вашему двух-колёсному четырёхтактному другу необходимо менять поршневую. Тому может быть 2 причины: износ или установка более мощной поршневой. В данной статье мы расскажем как осуществить замену поршневой (цпг) на 4-тактном скутере с двигателем 139QMB.
Если у вас другая модель двигателя, например 152QMI или 157QMJ (150 кубовый скутер), то для замены цпг вам тоже подойдёт эта статья, поскольку тут нет принципиальных отличий. Для 2-ух тактных скутеров советуем почитать статью «Замена поршневой на 2-х тактном скутере»
Топливная система
Чтоб по мере израсходования топливной консистенции, топливный бак наполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст горючему поступать из него в карбюратор, и при всем этом, чтоб из отверстия для воздуха не вытекало горючее, в крышке, закрывающей заливное отверстие, изготовлен сапун. И кстати, если сапун забьется грязюкой, то бензопила заглохнет.
Из бака горючее качается через свободно болтающийся в баке шланг. Хускварна; кто знает- где сапун бензобака и как его сапун находится в верхней части. Благодаря этому, независимо от положения бензопилы, шланг всегда погружен в горючее. На входном конце шланга крепится топливный фильтр. Качается горючее насосом снутри карбюратора.
Для облегчения пуска, часть бензопил оборудовано ручным насосом подготовительной подкачки — праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заблаговременно (избыток горючего стекает назад в бак). Благодаря этому движок запускается резвее, т.к. уже пройдена стадия наполнения карбюратора топливом, которая без праймера производится насосом карбюратора за счет стартера.
Что нужно знать, приобретая новые поршни?
При подборе нового поршня обязательно проверяйте его форму – она должна быть конусной. Расширение поршня при нагреве происходит неравномерно (больше всего на днище, меньше – на юбке), поэтому под воздействием высоких температур конус превращается в правильный цилиндр.
Степень конусности зависит от теплового режима двигателей – чем он выше, тем больше разница диаметров в верхней и нижней части поршня.
На днище поршня указан его диаметр в районе поршневых колец. Однако при выборе новой детали лучше ориентироваться на другую величину – диаметр нижней части юбки. В таком случае обкатка пройдет быстрее и безопаснее.
Зазор между нижней частью юбки поршня и стенками цилиндра должен составлять от 0,05 до 0,1 мм. Точное значение зависит от объема цилиндра и указано в мануале двигателя.
Правильность зазора между поршнем и цилиндром проверить несложно: после нагрева деталей до 150 С поршень опускают в гильзу и следят за его положением. При нормальном зазоре поршень не падает и не заклинивает, а плавно опускается под тяжестью собственного веса.
Выбирая поршни, обращайте внимание на фирму и материал. Дешевые алюминиевые комплекты от неизвестных производителей – вряд ли хороший вариант
Недорогие сплавы, из которых изготавливают такие поршни, не содержат кремния, придающего им прочность, а также не имеют должного теплового расширения.
Поршни из качественных износостойких материалов обеспечат отличные рабочие характеристики двигателя и позволят существенно увеличить межсервисные интервалы.
Для обработки деталей двигателя существует специальное твердосмазочное покрытие – MODENGY Для деталей ДВС. Он подходит как для промышленного применения, так и для частных случаев нанесения.
Состав с высокодисперсным дисульфидом молибдена и графитом предотвращает появление задиров на юбках поршня, может использоваться как для создания нового защитного слоя, так и для восстановления изношенного заводского покрытия.
Применение MODENGY Для деталей ДВС способствует уменьшению шума при работе двигателя, повышению его КПД и снижению расхода топлива.
Аэрозольный баллон позволяет наносить состав быстро и равномерно. Покрытие высыхает при комнатной температуре, что очень удобно для гаражных условий.
Перед использование материала поверхности необходимо подготавить с помощью Специального очистителя-активатора MODENGY – он гарантирует отличную адгезию покрытия и долгий срок его службы.
