Как правильно разводить зубья пилы

Разводка зубьев

Начинается все с проверки расстояния между зубцами. Оно предназначена для того, чтобы пила не клинила в пропиле. Подгонять его следует под тот вид древесины, с которым чаще всего приходится работать. Если придется работать с твердыми породами дерева, зубцы разводятся на расстояние в 1,5-2 раза большее, чем толщина полотна. Для мягкой древесины следует развести зубья у ножовки на расстояние в 2-3 раза больше.

Одним из ключевых моментов при выполнении разводки является сохранение равномерности. Если зубья пилы будут отогнуты на разное расстояние от центра, это приведет к постоянным клинам и ухудшению качества среза и скорости распиловки древесины. Поэтому рекомендуется применять приспособление для развода зубьев, которое так и называется — «разводка». Благодаря упору с его помощью невозможно отогнуть зуб на большее расстояние, чем предусмотрено стандартом.

Зубцы делятся на две группы через один и загибаются последовательно по всей длине режущей стороны полотна. Сначала эта процедура проводится для одной группы, в которой разведенные зубья должны быть отогнуты в определенном направлении, потом она повторяется для противоположного направления.

Развод ленточных пил

Заточка ленточной пилы

Ленточные пилы, представляющие собой полотна с зубчатой кромкой, соединенные концами в непрерывную ленту, имеют свои, только им присущие достоинства. Ширина пропила, оставляемая ими, меньше ширины пропила от дисковых пил. При пилении обычной древесины эта особенность, может быть, и не слишком важна, однако при разделке ценных пород древесины и резке дорогого металла это существенно.

Заточка ленточной пилы

Малая ширина пропила обуславливает относительно низкие затраты энергии на разделку материала. И, наконец, ленточной пилой можно разрезать заготовку практически любой толщины, в то время как геометрия дисковой пилы накладывает ограничения на толщину разрезаемого ею материала.

Однако чтобы воспользоваться всеми этими преимуществами, ленточные пилы нужно уметь правильно подготавливать к работе. К основным подготовительным операциям относятся заточка и разводка ленточных пил.

Ленточные пилы изготавливают из разных материалов. В зависимости от того, для резки какого материала они предназначаются.

Пилы для дерева производят из инструментальной легированной стали, имеющей твердость 40-45 HRC. Отечественные производители используют стали 9ХФ, В2Ф (для ленточных пил по металлу) и др. Зарубежные. Свои стали (C75, Uddeholm UHB пятнадцать и пр.). При закалке зубьев таких пил токами высокой частоты они могут приобретать твердость до шестьдесят четыре HRC и выше.

Пилы для резки углеродистых сталей и цветных металлов небольшой толщины также изготавливают из инструментальной стали с обязательной закAL-KOй зубьев токами высокой частоты. Однако чаще для резки металла используют биметаллические пилы, у которых полотно изготовлено из пружинной стали, а полоска, на которой нарезаются зубья, развод ленточных пил быстрорежущей стали с высоким м вольфрама и кобальта. После закалки она приобретает твердость до 65-69 HRC. Быстрорежущую сталь приваривают к основанию пилы электронным лучом.

Зубья с большей износостойкостью получают наплавляя их стеллитом (сплавом на основе хрома и кобальта с добавками вольфрама и/или молибдена) или припаивая к ним пластинки из твердых сплавов. Такие пилы превосходят по своим режущим способностям биметаллические. Их используют для резки стекловолокна, автопокрышек, кабелей, армированных пластмасс, жаропрочных сплавов, графита, газобетона, кирпичей и прочих трудно поддающихся обработке резанием материалов.

Геометрия зубьев ленточных пил

Профиль зубьев ленточных пил

Характеристики зубьев ленточных пил

Конкретные авто для большой семьи углов заточки ленточных пил определяются производителями, исходя из множества факторов. В общем же можно выделить такую зависимость. Чем тверже древесина, тем меньше передний угол (γ).

Для пил по металлу также используют различную форму зуба в зависимости от того, для резки какого металла они предназначены. У пил с постоянным шагом различают две основные формы.

Стандартная, предназначенная для резки тонкостенного металла с короткой стружкой с передним углом (γ) равным 0°.

Зуб с положительным передним углом (γ), используемый в пилах для резки толстостенного металла с длинной стружкой.

Для тонкостенного материала применяют пилы с относительно малым шагом (количество зубьев на дюйме Нуклеарную семью от 4-х до 18-ти). Пилы для резки толстостенного материала не нуждаются в большом количестве зубьев, их число составляет 1,25-6 зубьев на дюйм.

Для устранения эффекта резонанса, приводящего к вибрациям полотна, некоторые пилы делают с переменным шагом, при котором расстояние между зубьями изменяется в рамках отдельной группы. Размер шага обозначается наибольшим и наименьшим значениями.

Развод ленточных пил

Разводом называют операцию отгиба зубьев пилы в одну и другую сторону с целью снижения трения полотна пилы о стенки пропила и предотвращения его зажатия. Чтобы полотно свободно двигалось в пропиле, ширина последнего должна быть больше толщины полотна на 30-60%.

Существуют несколько видов разводки, названия которых могут отличаться у разных производителей. Основные виды такие.

Инструменты и приспособления, подготовка к работе

Полотна ножовок по дереву изготавливают из коррозионностойких легированных сталей твёрдостью 40–50 единиц по HRC. Благодаря использованию такого материала, инструмент сохраняет свои качества, даже, если не использовался в течение нескольких десятков лет. Чтобы вернуть в строй даже старое ржавое полотно, достаточно, лишь, правильно заточить и развести зубья, а для этого потребуется некоторый инструмент и оснастка. Сразу оговоримся, что современные ножовки с калённой зубчатой кромкой (где видны цвета побежалости) не точатся и не разводятся, разве только после отжига полотна.

Надёжное закрепление ножовки обеспечивается с помощью отрезка доски, на торце которой сделан пропил параллельно широкой стороне. Пропил нужно проделывать той же ножовкой, которая обрабатывается, глубина составляет порядка 70–80 мм. Полотно нужно вставить в пропил обухом вниз так, чтобы зубья выступали из пропила на высоту не менее 50 мм. Само деревянное стусло нужно зажать в тисках, либо закрепить к любому стационарному объекту, обездвижив полотно с помощью широкого и тонкого клина

В качестве дальнейшего улучшения стусла, можно использовать подобный держатель для быстрой фиксации полотна пилы

Обработка металлов такой твёрдости возможна ручным и механизированным способом. В первом случае, можно использовать напильники твёрдостью 60 или 65 HRC, либо алмазные надфили. При механической обработке, используется электрическое точило с установленным на нём камнем из белого электрокорунда на вулканитовой связке. Оптимальный диаметр круга — 120…160 мм, желательно чтобы толщина не превышала 8 мм, в ином случае, потребуется заправить торец до тарельчатого профиля. Зернистость абразивных частиц должна составлять Р 120–140 или выше.

Чтобы выполнить развод зубьев требуется инструмент под названием разводка. Это тонкая пластина на ручке, имеющая один или несколько поперечных надрезов разной ширины. Обух ножовки должен входить в один из пропилов настолько плотно, чтобы наклон рукоятки относительно полотна находился под прямым углом +/- 2°. Чтобы развод был равномерным и симметричным в обоих направлениях, на разводке крепится угловой регулируемый ограничитель в виде металлической дуги.

Приспособление для развода зубьев пилы

Ключом без ограничителя заводского изготовления (А) сложно сделать хороший развод зубьев у пилы. Что я придумал?

Взял кусочек стали (2 мм), вырезал (см. чертеж) детальку (Б), по линии аа согнул под углом 90 град., в центре просверлил отверстие и сделал резьбу под болт на 6 мм. В пластинке и ключе просверлил по два отверстия диаметром 4 мм и склепал их. На фотографии — доработанный ключ. Болтом с контргайкой устанавливаю нужный наклон зуба пилы.

С таким приспособлением на разводку требуются считанные минуты.

Владимир Бабушкин По материалам газеты «Толока. Делаем сами»

  • Надежный захват для непослушных пробок Если вам когда-нибудь приходилось вытаскивать высверленную деревянную пробку из кольцевой пилы, то знаете, как непросто ее извлечь без повреждений.

Точим правильно

В заточке ножовок по дереву нет ничего сложного, но при этом важно соблюдение последовательности работ и учет некоторых тонкостей:

  • Большую роль при выполнении заточки играет надежная фиксация ножовки. Затачивая инструмент «на колене», вы никогда не получите хороший результат, поэтому, перед началом работы, зажмите полотно в тиски.
  • Качество инструмента, применяемого при обслуживании пилы, играет первоочередную роль. Для заточки применяют напильник, который желательно не использовать для выполнения других видов работ. Окончательную доводку режущих кромок выполняют надфилем с самой мелкой бархатной насечкой.
  • Техника работы инструментом. При работе напильник берется за рукоять правой рукой в то время как левая лежит сверху и является направляющей. Напильник должен касаться металла только двигаясь вперед. Обратно возвращать его нужно не касаясь зубьев. Не следует слишком сильно надавливать на напильник.
  • Качество работы. Даже если заточка выполнялась максимально аккуратно, на металле могут оставаться заусенцы. Это явление ускоряет износ полотна, приводя к выкрашиванию рабочей части зуба. Мелкие недочеты заточки тщательно удаляют самым мелким надфилем.
  • После завершения работы необходимо проверить качество заточки. Хорошо заточенные острия режущих кромок зубьев ножовочного полотна не блестят при хорошем освещении, оставаясь матовыми под любым углом падения света. Если виден блеск – значит необходима доводка надфилем.

Работы по возвращению зубьям пилы остроты, выполняются при помощи треугольного напильника, имеющего мелкую насечку и угол между гранями 60 градусов.

Если вы внимательно ознакомились с приведенными здесь рекомендациями, то наверняка сможете качественно заострить зубья ножовки по дереву. Напоследок хочется дать важный совет: не дожидайтесь, пока полотно перестанет полностью пилить или начнет застревать в материале. Восстанавливать очень затупленный инструмент очень хлопотно, поэтому, как только появятся первые признаки ухудшения работы ножовки, поправьте ее заточку.

Вопрос «Как наточить ножовку своими руками?» не теряет своей актуальности, несмотря на наличие современного электроинструмента в каждом доме.

Пила нужна в хозяйстве, незаменима на отдыхе, используется для распила досок, бревен, ДСП.

Также она необходима при строительных, столярных и монтажных работах; в саду и мастерской.

В городе, на даче или в гараже – у каждого есть этот проверенный временем инструмент.

Конструкция ножовки по дереву и зачем нужен инструмент

Ножовка по дереву — это узкоспециализированный режущий инструмент, главным назначением которого является распиливание деревянных материалов. Конструктивно ручная ножовка по дереву состоит из полотна с режущими зубьями, а также рукоятки. Полотно — это рабочая часть инструмента, на которой в нижней части расположены зубья для вгрызания и распила деревообрабатывающих материалов.

Различают много разных видов ножовок по дереву, но все они имеют одно назначение — это распиливание древесины. Причем не только сухих древесных материалов, но и сырых, например, при обрезке сада. Кроме древесины, обычная ножовка по дереву также применяется для распиливания таких материалов:

  • Ламинат
  • Брусья и лаги
  • ДСП
  • Пенобетон или газобетон — при работе инструментом с этими материалами нужно учитывать, что зубья не только быстро затупляются, но еще и истираются. Постоянное применение инструмента для резки газобетона и прочих материалов, которые содержат твердые вещества, способствует ускоренному снижению срока службы. Для таких материалов применяются ножовки с калеными зубьями
  • Ракушка
  • Пенопласт
  • Фанера

Не подходит ручная пила для распиливания металла, так как для таких задач применяется специализированный инструмент, который называется ножовка по металлу. Делится ручная ножовка для дерева на виды:

  1. Классическая
  2. Выкружная
  3. Лучковая
  4. Наградка
  5. С обушком

Каждый вид предназначен для выполнения тех или иных действий. К примеру, классическая модель подходит для выполнения многих задач по распиливанию материалов, одно ею нельзя распилить материал в стусле. Для работы со стуслом применяются ножовки-наградки. Выкружные модели предназначены для вырезания фигурных отверстий в конструкции, что становится возможным за счет специальной конструкции полотна (увеличение ширины от носика к рукоятке).

Кроме видов рассматриваемого инструмента, они также отличаются по толщине полотен. Чем толще полотно, тем надежнее инструмент, а также удобнее им работать. Тонкие полотна по толщине имеют свои плюсы и минусы. Минусом является возможность переламывания полотна при прикладывании избыточного усилия, а вот их плюс в том, что за счет их малой толщины, они легко скользят в толще распиливаемых материалов (особенно сырых деревьев). Толщина полотна ножовки по дереву учитывается в зависимости от вида выполняемых и запланированных работ.

Ручную ножовку по дереву в отличие от электрических лобзиков, дисковых пил и прочих режущих электроинструментов, можно затачивать. Однако и здесь имеется некоторый нюанс — к затачиваемым ножовкам для распиливания древесины относятся только модели, которые при изготовлении не подвергались дополнительной обработке — термической. Если проще, то нельзя затачивать закаленные полотна на ручных пилках. Термическая обработка исключает возможность затачивания зубьев, поэтому такие инструменты считаются одноразовыми, но служат они достаточно долго.

Это интересно! Различить закаленное или каленое полотно от обычного просто — первый вариант имеет темный окрас. Причем обычно закалку проходят только зубья, но может закаляться и все полотно. Не закаленные имеют блестящий оттенок, что говорит о возможности затачивания зубьев полотна при их притуплении.

Инструкция по затачиванию

Сперва нужно приготовить оборудование, необходимое для работы:

Чтобы сделать заточку качественнее, можно подготовить дополнительные инструменты:

  • Устройство, позволяющее крепить пилу под требуемым углом.
  • Слесарный молоток.

Разводка

Прежде чем возвращать остроту пиле, нужно настроить зубья, то есть развести их. Разводка — это установка режущих зубцов под определённым углом относительно полотна и друг друга. Если посмотреть на разведённую пилу, видно, что они, чередуясь, отклоняются вправо и влево от самой пластины полотна. Такая конфигурация даёт ножовке свободу в глубоком пропиле. Она не застревает, потому что не касается стенок всей плоскостью.

Чтобы «на глаз» выставить верный угол каждому зубцу, нужен солидный опыт, который есть не у каждого плотника. Он приходит после многих десятков заточенных пил. Для менее опытных плотников есть инструмент, именуемый разводкой. Наиболее примитивный его вариант — плоская стальная пластина с прорезью. В эту щель с минимальным зазором, в натяжку, вставляется ножовка.

Процесс разводки выглядит так:

  1. Закрепить ножовку в тисках так. Нужно добиться, чтобы зубцы на 2 см выступали над губками.
  2. Зубцы зажимаются в пазу, после чего отгибаются в середине.
  3. Сперва нужно отогнуть в одну сторону все чётные зубцы, потом в противоположном направлении отогнуть нечётные.
  4. В конце можно развести губки тисков по рассчитанной ширине разводки и попытаться провести пилу между ними.
  5. Чрезмерно отогнутый зубец заденет за тиски. Плоскогубцами отогните его чуть сильнее.

Подгонка зубьев по высоте

Все режущие выступы должны быть одинакового размера, чтобы производительность пиления не ухудшалась. Более длинные зубья испытывают большие нагрузки и быстрее стираются, в то время как короткие даже не касаются древесины.

Протяжка полотна становится дёрганой, неравномерной, тратится больше сил. Ухудшается точность разреза, поверхность среза становится более шероховатой.

Подгонка осуществляется до начала заточки. Убедиться, что ни один из зубцов не выступает, можно так: прижмите полотно к листу бумаги, положенному на стол.

Вершины зубцов отпечатается на листе, и по пробелам в этом узоре можно будет отрегулировать их высоту. Чтобы сделать это, в слесарных тисках зажмите пилу и напильником сточите слишком длинные зубцы.

Непосредственно заточка

Для возвращения зубьям былой остроты не подойдёт брусок, которым точат кухонные ножи. Нужен особый инструмент: напильник с треугольным сечением или надфиль. Очень хорошо, если есть несколько напильников с разным сечением и шагом насечки: это позволит идеально обработать каждый зубец.

Этапы заточки:

  1. Одной рукой возьмите напильник за рукоять, а другую положите на конец инструмента.
  2. Определитесь с углом заточки. Обычно он равен 15-30 °. Определить его можно на глаз, транспортиром или воспользоваться нехитрой техникой. Придайте деревянному бруску форму равнобедренного треугольника с углами 90, 60 и 30 градусов, потом пользуйтесь им как мерилом.
  3. Наточите левые режущие грани чётных (дальних от вас) зубьев. На каждый требуется отводить равное количество проводок напильника, чтобы снять одинаковое количество стружки. Давление на инструмент должно быть одинаковой силы.
  4. Поверните ножовку другой стороной, после чего снова заострите левые кромки чётных зубцов.
  5. Заострите вершины зубьев.
  6. Не забывайте с помощью бруска контролировать угол заточки.

Процесс кажется очень простым, хоть и монотонным, но есть ряд нюансов:

  • Закреплять пилу в тисках нужно очень плотно в целях безопасности. Не стоит бояться повредить металл полотна сильным сжатием.
  • Рабочее место должно быть хорошо освещено, чтобы было проще определять углы и остроту.
  • Металл снимается, только когда напильник двигается по направлению от плотника.
  • Чем сильнее затуплена пила, тем крупнее могут быть насечки на напильнике, но для доводки зубьев всегда нужно брать напильник с маленькими насечками.
  • Фиксируя инструмент в тисках просовывайте его между губками максимально глубоко. Для предотвращения раскачки ножовки наружу должны оставаться только зубья.
  • В процессе работы на затачиваемых гранях неизбежно будут заусеницы. Чтобы их убрать, достаточно провести по металлу мелкозернистым абразивом (наждачной бумагой).
  • Для проверки качества нужно внимательно рассмотреть зубья на свету. Они должны блестеть.

Улучшения качества заточки

Выше был рассмотрен классический вариант, которым может воспользоваться кто угодно. Есть способ сделать процесс заточки эффективнее и легче.

При использовании многокоординатных тисков с поворачивающейся станиной можно зафиксировать полотно так, что двигать напильник придётся только в горизонтальной плоскости.

Процесс заточки

К ручной заточке зубьев ножовки по дереву предъявляют следующие требования:

  • для работы необходимо использовать качественные напильники (надфили);
  • напильники должны применяться только для обработки пилы;
  • на каждый зуб должно приходиться равное количество проходов вне зависимости от формы зуба;
  • запрещено менять угол наклона напильника и вращать его в процессе заточки;
  • напильник необходимо двигать только в одну сторону, от себя;
  • грань зуба должна быть матовой, при наличии глянца необходимо повторить заточку;
  • при работе полотно необходимо надежно фиксировать в тисках, при этом зубцы должны немного выступать и располагаться на одинаковой высоте;
  • рабочее место должно быть хорошо освещено.

Для заточки пилу нужно жёстко зафиксировать, чтобы при воздействии на неё напильником она не вибрировала. Иначе качество работы будет низким.

Фиксируют полотно ножовки вертикально, часто в тисках, в самодельных струбцинах, но если нет ни того ни другого, то можно обойтись и без них.

Предлагаем ознакомиться Клей для сотового поликарбоната

Метод фиксации без специальных приспособлений — «на краю верстака». Полотно ножовки укладывают так, чтобы с края стола свисали лишь зубья пилы. Однако ручки пилы всегда толще полотна, а потому место рядом с ней не получиться положить плотно к верстаку. Поэтому нужно использовать угол стола, и тогда рукоять пилы не будет мешать.

Фиксация пилы

Если есть струбцина, то зафиксировать можно так.

Фиксация пилы без струбцины

1 В правую руку берётся напильник или надфиль, и, прижимая левой рукой полотно ножовки, приступают к заточке.

2 Точиться зубья пилы через один. Движения напильника при таком способе производят сверзу вниз. Напильник прикладывается к затачиваемому зубу и поступательным движением вниз с усилием перемещают вниз.

3 Напильник нужно держать с наклоном в двух плоскостях. В горизонтальной – это около 30 градусов. В вертикальной – около 60 градусов. Углы наклона индивидуальны для каждой пилы, ведь они могут отличаться как по форме зуба, так и по его размеру.

4 Заточка левой грани зуба.

Заточка левой грани зуба

5 Заточка правой грани зуба.

Заточка правой грани зуба

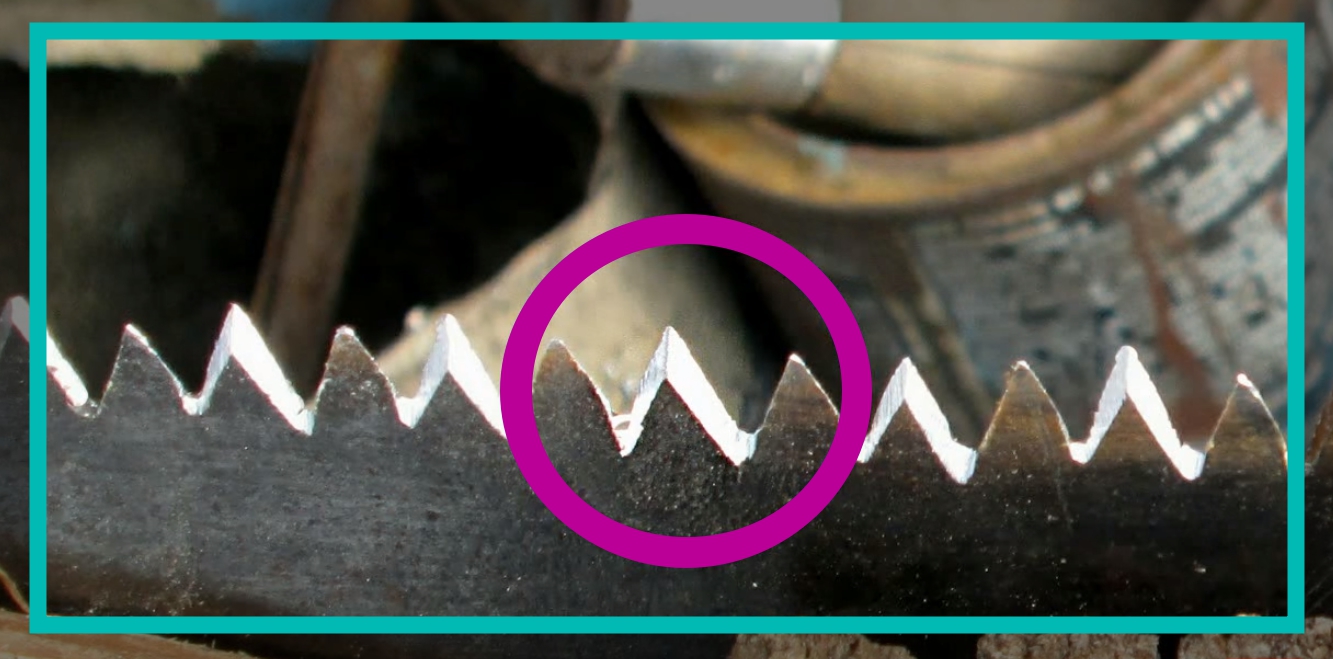

6 Вот, что должно получаться: справа от указки-напильника – обработанные зубья, слева – нет.

Справа от указки-напильника – обработанные зубья, слева – нет
