Разновидности объектов канализации и их функционирование
Для обеззараживания и очистки сточных вод, канализируемых в частном доме, используются несколько приемов:
- Накапливание жидкости в специальной емкости. Здесь происходит первичное разделение слива на твердые жидкие фракции. В ней используются химические и биологические препараты, способствующие разжижению массы и ее частичную переработку активными бактериями. Культуру можно приобрести в специализированных магазинах или на строительном рынке.
Приведенная схема очистки применятся в промышленных условиях, но большинство операций в том или ином виде производится и на домашних очистных устройствах.
Корпус колодца изготавливался из бетонного кольца диаметром до 2,5 метра и высотой до 2-х. В верхней части устанавливалась горловина таким образом, чтобы на уровне грунта оставалась только металлическая крышка.
Вокруг кольца насыпается фильтрующая масса. Практикуется также изготовление корпуса кирпичной кладкой.

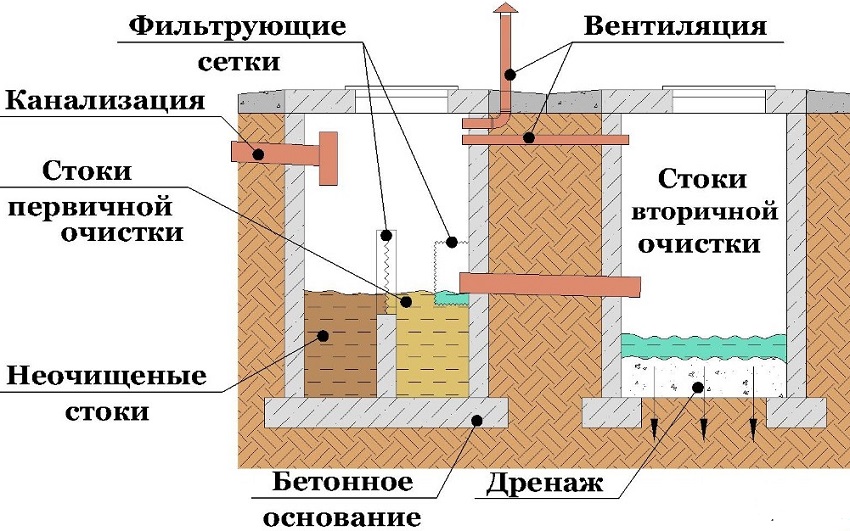

Дальнейшим развитием фильтровальных устройств является изготовление септиков с несколькими камерами, предназначенными для различных целей.
Первая емкость служит для накопления стоков, первичного разделения на фракции, химической и биологической обработки, аэрации. Обработка распыленным воздухом производится для доокисления продуктов распада, содержащихся в стоках.
Для этого в систему очистки встраивается компрессор, работающий в непрерывном режиме.
В последней секции очистного сооружения устанавливается фильтрующий колодец, в котором производится доочистка сточных вод.
Конструкция автономной системы очистки может в различных вариантах отличаться, но принцип работы остается неизменным. Степень очистки сточных вод в современных септиках достигает 98%, что я является очень высоким показателем.
Тем не менее, самое современное устройство нуждается в периодической откачке и очистке от ила.

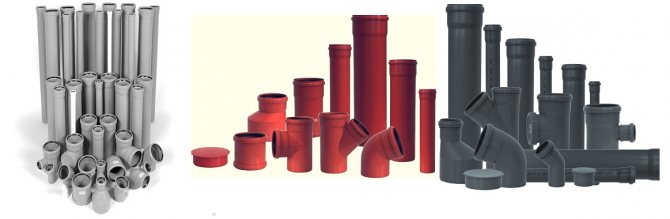

Выбор труб
Нынешние магазины предлагают широкий выбор канализационных трубопроводов. В отличие от советских времен, когда кроме чугунных трубопроводов никаких вариантов не имелось, сегодня имеется широкий выбор материала:
- ПВХ (поливинилхлорид);
- PPRC (полипропилен);
- ПНД (полиэтилен).
Выбор труб
Пластиковые трубы намного удобнее в монтаже. Они легче, снабжены присоединительными раструбами с уплотнительными кольцами, выглядят значительно аккуратнее и не нуждаются в нанесении защитного слоя краски. Прокладывать горизонтальную систему из таких труб гораздо проще и быстрее. Имеются все необходимые соединения, тройники, крестовины и т.п. Кроме того, под пластиковый трубопровод любого диаметра продаются крепежные хомуты, обеспечивающие надежную фиксацию системы. Это делает монтаж канализации в квартире быстрым и качественным мероприятием.
Неподготовленные люди зачастую не могут определиться с размером (диаметром) канализационных труб. Существует общепринятая методика установки трубопроводов 110 мм в туалет. Канализация на кухне или в ванной таких размеров не требует, достаточно 50 мм. Если никаких специфических требований не имеется, можно руководствоваться этим правилом.

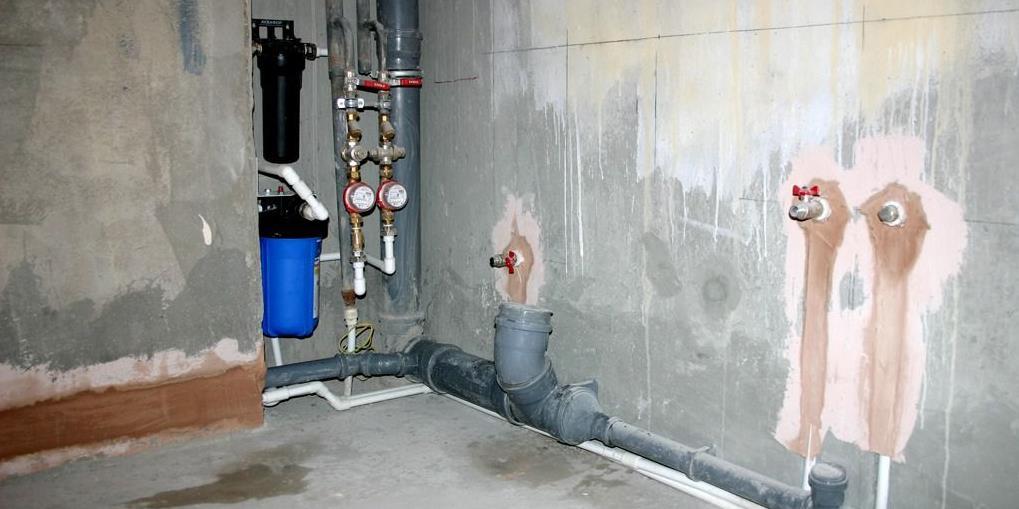

Разводка труб в ванной
Ванная комната является самой насыщенной по количеству сантехнических устройств. Поэтому монтажные работы тут будут более трудоемкими. Для сантехника разводка канализации в ванной комнате – дело ответственное, но не сложное. Чего не скажешь про простого человека.
Сложность установки канализации в ванной комнате состоит в том, что проведенная канализационная сеть вынудит приподнимать сантехнику. Кроме того, в ванной комнате должно быть несколько отводов, благодаря которым одновременно может быть слито большое количество воды. Здесь нужно учитывать все мелочи и нюансы, о которых знает лишь компетентный человек.
Устанавливая канализацию в квартире нужно помнить:
- Высота канализации для унитаза равна примерно 180-190 мм. Если унитаз приставной.
- При этом высота вывода канализации под умывальник должна быть равна 530-550 мм от уровня пола.
Более детальную информацию о канализационной системе можно получить, изучив нормативные документы (СНиП, ГОСТ).
Монтаж
Принято начинать работу от стояка и соединять трубы с унитазом, ванной и другой сантехникой в конце.

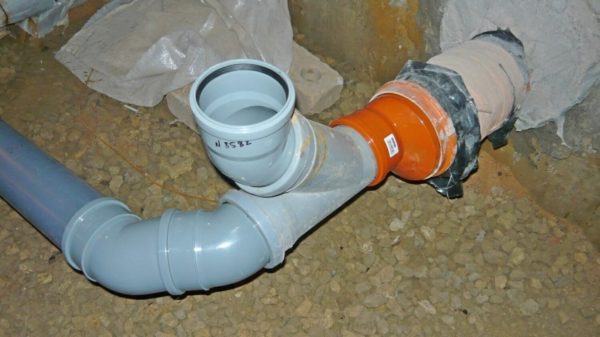

Установите переходник от чугуна к пластику. Принцип монтажа зависит от конструкции манжеты.
- Вставьте в манжету первую секцию и проверьте, все ли на своих местах.
- Тонким слоем наносите герметик внутрь патрубка и снаружи подсоединяемой трубы. В отличие от резиновых прокладок, пластиковые тоже нужно обрабатывать. Оберните место соединения полиэтиленом. Затем выровняйте слой герметика с помощью кисти или кусочка ткани. Чтобы трубы хорошо держались, сначала нужно вставить их до полного упора, а потом отодвинуть на 10‒15 мм назад.
- Соберите всю систему, унитаз устанавливается в последнюю очередь.
Проверьте наличие протечек.
Разводка и прокладка труб
В результате накопленного опыта сформировались определенные правила монтажа внутренних и наружных трубопроводов при прокладке канализации. Выглядят они следующим образом:
- Независимо от места и способа его размещения, вида труб и других условий обязательным является соблюдение при прокладке уклона в сторону стока. При этом следует руководствоваться требованиями СНиПов, поскольку для каждого размера трубы требуется определенный уклон. Нарушение правил по его величине ведет, как правило, к образованию засора.
- Расстояния между объектами канализирования должны быть оптимальными по длине, если они превышаю 4-5 метров, необходима врезка ревизии. На 10-ти метровых участках нужно устанавливать ревизионный колодец.
- При прокладке канализации в загородном доме (подземный монтаж) нужно руководствоваться требования СНиП 2,04.03-85 и 2.04,01-85 в части соблюдение расстояний между отдельными объектами канализационной сети.
- В условиях России важным фактором является размещение трубопровода ниже нулевой точки промерзания грунта. Для обеспечения этого фактора траншея должна быть достаточно глубокой, но можно пойти по пути утепления канализации, вплоть до использования греющих кабелей при прокладке.
- Укладка труб канализации производится только на подушку из песка и им же производится укрытие сверху. Этот этап очень важен для их целостности.
При использовании пластиковых труб нужно осторожно выполнять трамбовку песчаного слоя. Лучшие результаты дает обильные пролив укрытия водой
При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом. Смотреть видео
Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.
Смотрите это видео на YouTube
Утепление трубы канализации
Это мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:
- стекловата;
- минеральная вата;
- вспененный полистирол, и многие другие.
Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная магистраль не нуждается в глубоком заложении.
Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.
Выбираем трубы для внутридомовой канализации
Для оборудования системы водоотведения внутри помещений используют трубы из чугуна или полимеров: полиэтилена, полипропилена и поливинилхлорида.
Чугунные изделия прочны, долговечны (срок эксплуатации – до 100 лет), устойчивы к перепадам температур, химическому и механическому воздействию и хорошо поглощают звуки, но дороги, и без специнструмента и навыков монтажа монтировать чугунный трубопровод своими руками сложно, здесь без помощи специалистов не обойтись.
Самостоятельно систему водоотведения чаще монтируют из полимерных труб: полиэтиленовых, полипропиленовых или поливинилхлоридных. Трубы из полимеров просты в монтаже и значительно дешевле чугунных, но имеют два существенных недостатка: отсутствие звукопоглощения и меньший срок эксплуатации – до 50 лет.
Каждый из видов пластика имеет свои особенности и температуру эксплуатации:
| Материал | Температура эксплуатации | Особенности |
|---|---|---|
| полиэтилен | до 50 градусов | неустойчивы к ультрафиолету |
| полипропилен | до 80 градусов | легко деформируются при механическом воздействии |
| поливинилхлорид | до 40 градусов, при кратковременном воздействии – до 80 градусов | растягиваются при продолжительном контакте с горячей рабочей средой |
Важным фактором в выборе труб является пропускная способность. Этот параметр зависит от диаметра трубы и функционального назначения участка трубопровода.
| Подключаемые приборы | Диаметр трубы |
|---|---|
| мойка, стиральная машина, биде | от 32 мм |
| душевая кабина, ванна, кухонная мойка | от 50 мм |
| два и более прибора одновременно | 0т 75 мм |
| унитаз, стояк | от 110 мм |

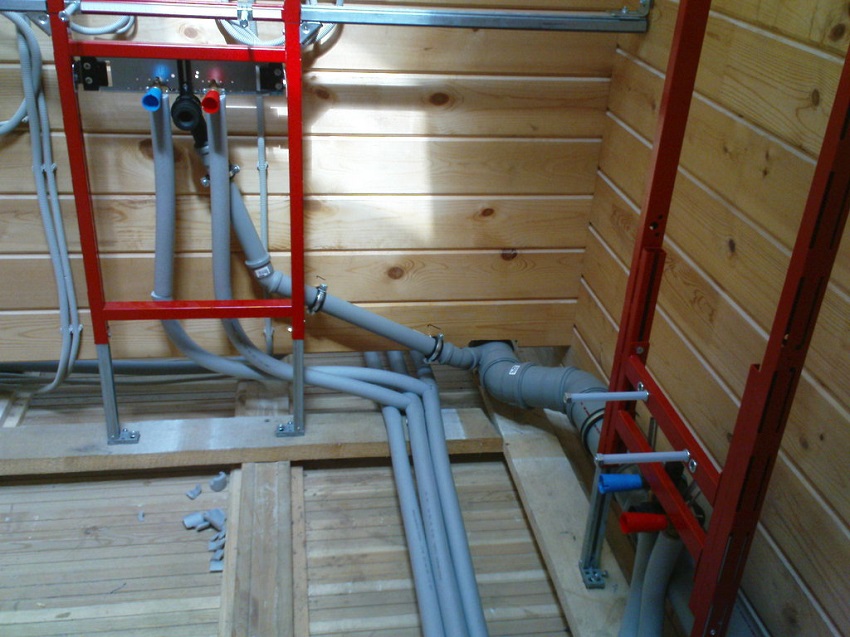

Процесс обустройства внутридомовой разводки
В схеме внутренней разводки можно увидеть горизонтально расположенные трубы для канализации на даче, которые одновременно подключают и к сантехническим устройствам, и к стояку, а тот в свою очередь соединяют с трубопроводом, проложенным к накопительному объекту.
Внутренние инженерные коммуникации лучше прокладывать во время возведения дома, поскольку тогда легче создавать отверстия в стенах и маскировать отдельные участки трубопровода. В процессе монтажа труб непременно следует соблюдать уклон, так как в дачных постройках редко когда устанавливают насосное оборудование и перемещение сточной жидкости осуществляется самотеком. Если выполняется канализация в деревянном доме своими руками, необходимо заранее продумать все возможные проблемы и нюансы.
Размер наклона зависит от диаметра прокладываемых труб:
- для имеющих большое 150-миллиметровое сечение – около 8 миллиметров на погонный метр;
- для средних изделий сечением 100 – 110 миллиметров примерно 20 миллиметров;
- для продукции с минимальным 50-миллиметровым сечением – 30 миллиметров.
При установке на даче сантехники своими руками специалисты советуют размещать на оборудовании гидрозатворы, служащие препятствием для неприятных канализационных запахов. Раковины и душ рекомендуется устанавливать высоко, а унитаз – в наиболее низкой точке, максимально ближе к стояку.
На стандартной схеме подключения раковины к системе отвода стоков оптимальный диаметр труб, прокладываемых к стояку, составляет 50 миллиметров, а самого стояка – 100 или 110 миллиметров.
Последовательность сборки трубопроводов и их подключения может иметь отличия, но, как правило, в первую очередь занимаются монтажом стояка, а потом к нему подводят трубы и только после этого подключают сантехнические приборы.
Если в дачном доме установлен твердотопливный или газовый котел и работает система горячего водоснабжения, минимальный комплект, состоящий из унитаза и раковины, дополняют ванной или душевой кабинкой. Тогда внутренняя разводка автономной канализации для дачи получается намного сложнее.
Первый этап – планирование
Схема канализации квартиры
Прежде чем выполнять разводку труб и установку сантехники, необходимо выполнить планировку канализационной системы. Схема включает следующие элементы:
- места расположения сантехнических приборов: унитаз, раковина, душевая кабина, ванна, посудомоечная машина, биде;
- длина и диаметр труб;
- расстояние от стен до сантехники и труб;
- расположение стояка;
- диаметр сифонов для подключения раковины и ванны;
- количество соединительных элементов (фитингов);
- угол наклона системы;
- расположение ревизионных точек.
Канализационные трубы
Диаметр канализационных труб подбирается не произвольно, существуют рекомендации по их размеру:
- для стояка сечение – 110 мм;
- для унитаза – 110 мм;
- для ванны, мойки и других приборов – 50 мм.
Уклон тоже не придется выбирать самостоятельно, трубы с диаметром до 50 мм располагаются под углом 3º, а 110 мм – 2º. Это значит, что на участке в 1 метр изменяется наклон на 3 и 2 см, соответственно. Правильное расположение магистрали обеспечивает движение воды в самотечной системе.
Трубы из полимеров
В настоящее время чаще всего замена канализации в квартире выполняется при помощи полимерных труб, которые можно увидеть на фото. Они имеют изнутри гладкую поверхность и поэтому со временем не засоряются и не зарастают отложениями. Бывают полимерные изделия полипропиленовыми и поливинилхлоридными.
Поливинилхлорид PVC . Благодаря материалу изготовления, ПВХ изделия характеризуются прочностью и устойчивостью к влиянию ультрафиолета. Но при горении и нагревании трубы из поливинилхлорида выделяют вредные вещества. Также они отличаются неустойчивостью к воздействию агрессивных сред. Считаются вполне подходящими, чтобы выполнить монтаж канализации в квартире своими руками или при помощи специалистов.
Последовательность действий при устройстве канализации
В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.
Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.
Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.
Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.
Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб
При этом уделяют повышенное внимание центровке стыкуемых элементов
Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.
Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.
Поэтому не помещают советы от профессионалов, которые заключаются в следующем:
- Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии. - После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.
Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.
Особенности участка

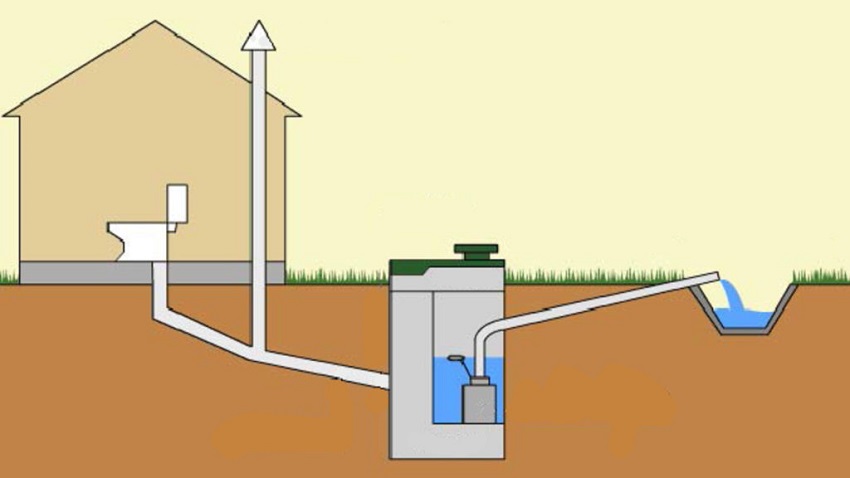

Канализация частного дома делится на два участка:
- внутренний. Это горизонтальная разводка, к которой присоединяют выпускные патрубки сантехники. Она соединяется с вертикальным трубопроводом — стояком;
- наружный. Он состоит из приемных резервуаров, смотровых колодцев и соединительных трубопроводов. Особенностью наружного участка является подземное размещение всех элементов.
Вывод канализации — это участок, соединяющий внутреннюю и наружную части системы. К нему относят все элементы, расположенные от точки прохода стояка сквозь перекрытие до участка ввода в первый колодец. Если приемный резервуар — выгребная яма, то длина трубопровода от фундамента до емкости будет довольно большой — по правилам, она не должна быть меньше 10 м (по другим нормам — не менее 5 м). Вывод канализации из частного дома в выгребную яму напрямую делают только в случае близкого расположения резервуара к фундаменту. Большее расстояние потребует установки промежуточного смотрового колодца для выполнения чистки или ремонтных работ. Выводить трубы рекомендуется на стадии завершения сборки фундамента, пока пазухи не засыпаны грунтом. Таким образом можно сразу выполнить все земляные работы и приступать к оформлению участка, посадкам растений или постройке хозяйственных помещений.
Требования к участку вывода
Вывод канализации из частного дома должен соответствовать следующим требованиям:
- высота точки прохода сквозь фундамент должна обеспечить нормативный уклон трубы;
- на переходе с вертикальной части системы в горизонтальную запрещается устанавливать один переходник под 90°. Надо использовать несколько элементов под 135°, чтобы обеспечить плавный переход;
- прокладка канала производится через специальную металлическую гильзу;
- отверстие в фундаменте проходят строго горизонтально. Это означает, что все фитинги должны быть расположены с внутренней стороны ленты;
- начиная от участка прохода сквозь перекрытие и до точки входа в колодец на поверхность трубы должен быть установлен утеплитель.
Как правило, для наружной части системы используют каналы диаметром 110 или 150 мм. Перед тем, как вывести канализационную трубу из дома, надо подсчитать расстояние до первого приемного резервуара и определить высоту точки прохода сквозь фундамент. Высота точек должна обеспечить нормативный уклон линии, иначе система не сможет нормально работать. Постоянно будут возникать засоры, или жидкость пойдет в обратную сторону.
Иногда встречаются рекомендации, как вывести канализацию из дома под фундаментом. Такой способ подойдет только для домов с мелкозаглубленными основаниями. Если глубина погружения превышает уровень промерзания грунта, придется копать глубокую траншею. Систему укладывают на 40 см ниже уровня промерзания, который для московской области составляет 1,4 м. В других регионах глубина доходит до 2,5 м. Если учесть уклон канализации, то участок ввода в приемный резервуар будет находиться на значительной глубине, что редко бывает достижимо. Помешают грунтовые воды, появится опасность ослабить фундамент, и т.п.
Чаще всего делают вывод канализации из дома сквозь бетонную ленту. Этот способ позволяет уменьшить объем земляных работ, а также снижает влияние грунтовых вод. Если проект дома составлен правильно, соответствующее отверстие будет заложено на стадии отливки основания. В других случаях приходится сверлить проход с помощью специального инструмента.
Зачем вообще нужен угол уклона трубы?
Использование угла наклона канализационной трубы обязательно использовать для того, чтобы лишить себя следующих проблем:
- При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;
- Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;
- Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.
Видео по теме:
Уклоны канализации и их способы выставления:
и видео
Как выбрать правильный уклон канализации:
Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.
Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.
Демонтаж старой системы
Замену канализации начинают со стояка. Это самый сложный участок, по нему проходят стоки из соседних квартир, поэтому на время замены трубы, соседей нужно попросить некоторое время не пользоваться канализацией. Демонтаж происходит следующим образом:
- Открывается доступ к месту стыковки стояка с соседним участком. Для этого может потребоваться разбивание части перекрытия.
- Часть чугунной трубы вырезается болгаркой. Если прорезать полностью нет возможности, то ее можно разбить молотком. Работы должны проводиться аккуратно, так как отколовшийся кусок трубы может остаться внутри и заблокировать всю трубу.
- В нижней части стояка около пола устанавливается тройник. Прямая пластиковая труба, выбранная для стояка, соединяется вверху с остатком чугунной трубы при помощи переходной манжеты. Крепление с тройником осуществляется раструбом. Герметичность стыка обеспечивает резиновое кольцо и силиконовый герметик.
- Труба крепится к стене хомутами. В районе раструбов труба крепится жестко, в других местах фиксация плавающая.
Закончив установку стояка, приступают к разводке.
Порядок действий
Рассмотримподробнее, как перенестиканализацию из кухни в комнату:
- составление проекта. Делается точный чертеж квартиры в масштабе, на котором отмечаются участки изменений. Его надо сделать правильно, с соблюдением всех требований. Это необходимо, так как проект придется утверждать в нескольких инстанциях. Неряшливые или неграмотные чертежи сразу вызывают у чиновников сомнения;
- получение всех разрешений, согласование в инстанциях;
- выполнение необходимых работ;
- получение в БТИ нового техпаспорта на квартиру.
С технической точки зрения, работы по сборке канализационной линии внутри квартиры не представляют сложности. Однако, надо продумать важные моменты:
- трубопроводы следует расположить так, чтобы они не мешали и не находились на виду;
- необходимо обеспечить заданный уклон труб.
Иногда скрытное размещениеэлементов системы невозможно. Установить трубы под напольным покрытием непозволяет конструкция пола, и остается только спрятать их между натяжнымполотном и потолочной плитой. Этот вариант вполне допустим, но обеспечитьнеобходимый наклон трубне удастся.
Перенос канализации в другую комнату без наклона требует установки бытового канализационного насоса. Для него надо отвести место, подключить к сети электропитания и периодически обслуживать. Это сложно и требует постоянного внимания, поэтому рекомендуется заранее разобраться с прокладкой трубопроводов. Иногда их прячут в стены, делая скрытый монтаж. Это хороший вариант, но трогать несущие стены не следует. Если других способов нет, проще изготовить короб и отделать его в общем стиле с остальными стенами комнаты.
Тестирование канализационной системы
Протестировать систему можно довольно просто. Откройте все краны и оставьте на какое-то время. После этого пройдитесь по всем соединения и убедитесь, что везде сухо. Или под узлы трубопровода можно положить бумагу, ее намокание укажет на утечки. Если таковые имеются, высушите выявленные участки, обезжирьте и покройте новым герметиком. После высыхания тест нужно обязательно повторить.
Стоки и нечистоты имеют неприятный запах, но в квартире они отсутствуют, благодаря наличию гидрозатворов у сантехнических приборов. Они представляют собой водяную пробку, образующуюся в результате перепада двух труб относительно высоты. В трубе всегда находится вода, полностью перекрывающая ее по сечению, даже когда сантехникой не пользуются. Эта водная преграда не дает проникать канализационным газам из труб в помещение. После слива прежняя водяная пробка сменяется новой.
Устройство канализации в квартире представлено следующими элементами:
- вертикальный стояк. Обеспечивает связь между квартирной горизонтальной разводкой и внешней подземной сетью;
- горизонтальная разводка (лежак);
- соединительные элементы — углы, тройники, крестовины и т.п.;
- сифоны — изогнутые элементы, образующие гидрозатвор и расположенные непосредственно под выпускной гарнитурой каждого сантехнического устройства, подключенного к водопроводу на кухне, в ванной или туалете и.
Предлагаем ознакомиться Разводка светильников для натяжного потолка
Вся канализация состоит из труб, установленных определенным образом по заданной схеме. Особенностью системы является естественное перемещение стоков (безнапорная сеть). Большинство трубопроводов пустые и заполнены канализационными газами, представляющими определенную опасность в санитарном и физическом смысле.
После подключения нового прибора диаметр трубы увеличивается
При проектировании канализации важно избегать участков, в которых трубы будет поворачивать на 90 градусов. Соединения рекомендуется скруглять по направлению течения
Для этого используется фасонина с поворотами на 15, 30, 45 и 67 градусов.
Тройник с отводом на 45 градусов
Для прочистки забитой канализации необходимо предусмотреть ревизионные люки, которые ставят на стояках, и каждые 10 метров на участках прямого уличного трубопровода.
Крышка ревизии на стояке
Внутреннее пространство канализации должно сообщаться с атмосферным воздухом. При залповом сбросе воды, например, в унитазе, в трубопроводе создается область пониженного давления, или по-другому, вакуум. Так как пустота тут же стремится заполниться веществом, может быть нарушена герметичность гидрозатворов, установленных на сифонах. В результате уровень воды в них падает, и канализационный воздух проникает в помещение.
Диаметр сточной части стояка должен быть равен диаметру вытяжной части. Выходящая на крышу фановая труба должна отстоять от ближайших окон на 4 метра.
Всю сантехнику надо подключать через гидрозатвор, препятствующий проникновению канализационного воздуха в помещения.
Канализационный гидрозатвор – в нем всегда остается вода Все части трубопровода должны идти прямо, не уменьшая угол наклона труб. Для этого делают разметку красящими нитями. Некоторые компании рекомендуют делать угол наклона до 15 см для труб диаметром 50 см и меньше. По описанным выше причинам поступать так не стоит.
Обустройство канализации в бане своими руками: пошаговое руководство
Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.
Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.
Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.
Использование септиков для стоков из бани
Пошаговое руководство по строительству канализации в бане своими руками
Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.
Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.
По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.
Канализационные трубы в бане
В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.
Строительство канализации в частном доме: схема вентиляции в бане
Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.
Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.
Схема канализации для туалета в бане с септиком и вентиляцией
Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.
Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.
