Как проверить катушку зажигания бензопилы мультиметром

Конструктивные особенности заводской системы зажигания

Система зажигания бензопилы бытового или профессионального назначения изначально состоит из:

магнето, или заводской катушки зажигания;
свечи с предустановленным колпачком;
электрической высоковольтной проводки, предварительно соединяющей свечу с катушкой;
клавиш, мгновенно отключающих работающий силовой агрегат бензопилы.

В устройстве хозяйственного бензоинструмента магнето – это своеобразный генератор, отвечающий за непрерывное образование переменного тока с последующей передачей энергии на встроенную свечу. Конструкция магнето изначально состоит непосредственно из штатной неподвижной обмотки индуктивной катушки, а также постоянно работающего магнита, предустановленного на встроенном маховике.

Магнето, предусмотренные в штатном устройстве встроенного зажигания бытовых и профессиональных бензиновых пил, делятся производителями техники на:

контактные – в конструкции этих узлов первый вывод встроенной заводской высоковольтной обмотки соединен со свечей зажигания. В базовой конструкции контактного магнето изначально предусмотрен конденсатор, который предотвращает перегрев и постепенное окисление контактов штатного прерывателя;
бесконтактные – принцип действия узлов этого типа основан на работе встроенной управляющей заводской катушки, которая, одновременно, играет роль элемента, регулирующего подачу напряжения. Во время регулярного открытия тиристора штатный конденсатор начинает активно разряжаться. В результате этого в витках высоковольтной заводской первичной обмотки непрерывно образуется достаточно высокий ток, индуктируемый в высоковольтное напряжение. Оно приводит к мгновенному пробою на строенной свече зажигания, расположенной в цилиндре силового агрегата. Электросеть бесконтактного магнето стабильно работает в режиме непрерывно образуемых кратковременно создаваемых импульсов, формируемых в такт с каждым поступательным движением заводского цилиндра и соответствующим поворотом коленвала двигателя.

Производители цепной садовой техники используют в комплектации бензопил разные типы заводских магнето. Основная разница между ними заключается только в принципе действия. При этом контактный и бесконтактный магнето обладают примерно одинаковой рабочей эффективностью.

Зажигание бензопилы

Бензопила, как и всякое устройство, работающее на двигателе внутреннего сгорания, имеет систему зажигания. Она отвечает за воспламенение топливно-воздушной смеси в цилиндре мотора. Это происходит через подачу электрического разряда, который пробивает пространство между электродами свечи зажигания.

Понятно, что без воспламенения топлива ни один двигатель не заведется, и работать не будет. Однако проблема не только в этом: качество работы бензопилы зависит от того, насколько точно выставлено зажигание. Говоря другими словами – вовремя или не вовремя воспламеняется топливо. Поэтому бензопила со сбитыми настройками нуждается в ремонте. Устранение неполадки можно поручить опытному механику, но можно отремонтировать зажигание бензопилы своими руками.

Важно: новые бензопилы поставляются с отрегулированным зажиганием, нет необходимости разбирать и собирать инструмент, сразу после покупки. Некоторые китайские бензопилы поставляются с некачественными свечами – возможно, есть смысл иметь в комплекте несколько свечей зажигания.В нашем обзоре мы познакомим вас с устройством и принципом работы системы зажигания, ее основными неполадками и способами их устранения

Некоторые китайские бензопилы поставляются с некачественными свечами – возможно, есть смысл иметь в комплекте несколько свечей зажигания.В нашем обзоре мы познакомим вас с устройством и принципом работы системы зажигания, ее основными неполадками и способами их устранения.

Регулируем зажигание: с чего начать?

Если в один прекрасный момент бензопила вдруг не завелась и это не единственный такой случай, значит регулировка зажигания бензопилы будет как никогда к стати. Ее необходимо производить в такой последовательности:

Исследовать свечу на неисправности

Работоспособные свечи всегда сухие.
Обнаружив, что свеча достаточно влажная, стоит переключить свое внимание на карбюратор, неполадки которого могут привести к заливу свечной части и предотвращать искропоявление. Наличие темноватого налета — сигнал о том, что имеются проблемы в цилиндропоршневых элементах мотора.
Если же предыдущий пункт проверки не дал видимых результатов, следующим шагом нужно проверить, есть ли искра

Чтобы это сделать, необходимо к цилиндру придвинуть кабель, идущий от свечи. В момент малого зазора между этими частями обязательно выделяется искра.
В случае отсутствия искры, переходим к проверке напряжения. Его отсутствие может означать лишь одно – целостность провода нарушилась.
Если высоковольтный кабель исправен, стоит перепроверить угол установки зажигания, ведь его несоблюдение может стать причиной того, что искра либо «спешит», появляясь слишком рано, либо «запаздывает», не успевая зажечь топливо.
Ведь все ведущие специалисты делают акцент на том, что отрегулированный зазор между маховиком и катушкой зажигания – основа своевременного образования искры, и как результат – беспроблемного пуска мотора и бесперебойной работы.
Другой вариант, который необходимо учитывать, проверив и исправив все предыдущие пункты, — это сама свеча, которая могла износиться и требовать замены на новую. Доброкачественная искра от новой работающей свечи внешне напоминает молнию. Если же она тусклая, стоит подробно изучить качество искры.

Для этого высоковольтный провод подсоединяют напрямую к свече. Далее рывкообразными движениями запускают стартер. По итогам наблюдений можно сделать вывод, нужно ли менять свечу, или нет.

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного двигателя не зависит от модели инструмента. Поэтому можно говорить о стандартной системе зажигания бензопилы. Состоит она из следующих элементов:

Магнето. Является генератором переменного тока. Необходим для снабжения свечи зажигания электрическим током. Внешне данная деталь выглядит как неподвижная обмотка катушки индуктивности и постоянного магнита, который зафиксирован на маховике. Последний вращается одновременно с коленвалом двигателя.
Свечи зажигания.
Электрического кабеля, который соединяет 2 предыдущих элемента.
Кнопки отключения устройства.

Схема зажигания бензопилы проста. После старта инструмента благодаря движению маховика и коленвала образуется вращающееся магнитное поле. Оно в имеющейся обмотке создает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Отличия у различных моделей бензопилы могут заключаться лишь в том, контактной или бесконтактное магнето используется. В первом случае один вывод обмотки идет к свече, а второй — сначала на кнопку отключения, а затем через нее на землю. Во втором случае в устройстве имеется конденсатор, который при разряжении образует ток.

Проверить катушку зажигания на бензопиле

Если предварительные действия не помогли в выявлении причины неисправностей бензопилы, то необходимо проверить катушку зажигания пилы. Диагностика выполняется в несколько этапов:

Измерить сопротивление катушки с использованием мультиметра. Для этого следует знать оптимальные параметры, которые указаны в инструкции по эксплуатации. Однако из-за использования полупроводниковых элементов в системе при попытке “прозвона” катушки результатом станет показание “Разрыв цепи”. Это нормально. Признаком же неисправности является положительный результат проверки. Т. е. если удалось определить сопротивление катушки с помощью специального инструмента, то она однозначно неисправна.
Проверить наличие искры специальным прибором. Это устройство следует установить в разрыв цепи, расположенный между свечой и высоковольтным выводом катушки зажигания пилы. Показатели будут видны на дисплее. Такой метод проверки чаще используется в сервисных центрах, поскольку прибор, необходимый для этого, дорогой, и затраты будут не сопоставимы с оказанной пользой.
Тестирование катушки с помощью свечи, т. е.выполнить самодельное зажигание. Для этого ее надо вывернуть, а затем корпусом приложить к цилиндру. Теперь нужно потянуть за стартер и наблюдать за искрой. Но этот метод дает лишь приблизительный результат, поскольку маховик крутится быстрее из-за неестественного положения свечи.

Если ни один из этих методов не дал результата или при необходимости выполнения проверки в полевых условиях, можно поступить следующим образом:

Снять колпачок со свечи, вставить в сердечник гвоздь без шляпки на расстоянии 6-7 мм от цилиндра. Делать это нужно максимально аккуратно, чтобы не повредить деталь.
Выполнить действия, которые требуется сделать при заводе инструмента. Теперь нужно смотреть на наличие искры и ее цвет. Если неисправности нет, то искра будет сильной, а цвет ярко-синим.

Этот метод можно использовать в крайнем случае и лишь, если отсутствуют электронные узлы, при этом важно выполнять правила:

нельзя полностью выкручивать свечу, поскольку это может привести к более быстрому вращению маховика, что не является правильным режимом работы двигателя;
располагать нужно на расстоянии, которое соответствует модели компрессии и диэлектрическим свойствам топливной смеси, поэтому данный параметр можно посмотреть в инструкции (значение в 6-7 мм является усредненным).

Основные неисправности и их устранение

Если запустить пилу с первого раза не удается, причин может быть несколько. Чаще всего проблема связана со свечой зажигания:

износ электрода или повреждения керамического изолятора;
неплотное прилегание съемного колпака (если он имеется);
гуляние искры вдоль керамической обмотки, признаком чего является коричневый остаток на внешней оболочке;
трещины в колпачке свечи (пила с такой проблемой и дальше будет работать, но может причинять боль пользователю при касании).

Если со свечой никаких проблем не было обнаружено, рекомендуется осмотреть провода, идущие от катушки. Они могут быть оборваны либо иметь другие механические повреждения. Возможны разрывы проводов внутри изоляции, поэтому иногда обнаружить эти нарушения при визуальном осмотре нельзя.

Причина поломки может крыться в тумблерах выключения. Проверить их несложно. Для этого надо отсоединить провода от модуля, а затем проверить зажигание. Если после отключения искра появляется, то выключатель нужно заменить.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

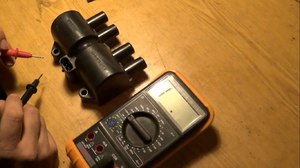

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

Устройство и принцип работы системы зажигания бензопилы

Система зажигания современных бензопил состоит из перечня важных деталей. Основными элементами конструкции являются:

Свеча зажигания;
Маховик-магнето;
Проводка;
Кнопка включения.

В устройство системы зажигания также входит катушка зажигания, прерыватель и конденсатор. Катушка отвечает за включение сердечника и обмотку трансформатора. Свечи в конструкции узлов состоят из бокового и центрального электродов, внешнего корпуса и изолятора.

Прерыватель и обмотка катушки в конструкции соединяются последовательно. Выключение прерывателя происходит за счет наличия кулачка на коленчатом валу бензопилы. Магнето системы зажигания расположено слева от картера и крепится посредством гайки и двух шпилек.

В процессе запуска бензопилы при помощи магнитов маховика образуется магнитное поле, которое пересекает катушку. При условии, что контакты первичной обмотки находятся в замкнутом состоянии, в системе зажигания образуется слабый ток. Если контакты находятся в разомкнутом состоянии, то магнитное поле не образуется, что приводит к появлению высокого напряжения во вторичной обмотке. Впоследствии ток подается на свечу, которая поджигает топливо для запуска бензопилы.

Как выставить зажигание на бензопиле?

Как и в случае с постоянной необходимостью самостоятельной регулировки карбюратора, используемая в частном хозяйстве или на вале леса бензопила должна поддаваться своевременной настройке встроенного штатного зажигания. Суть этой процедуры заключается в установке зазора, первоначально предусмотренного между маховиком силового агрегата и штатной катушкой зажигания. Величина этого зазора изначально может быть разной – все зависит от предназначения, а также конструктивных особенностей пилы. Средним считается дистанция, равная не менее 0,2 и не более 0,4 мм. В случае нарушения правильного зазора, система базового зажигания не сможет вовремя генерировать искру, требуемую для своевременного мгновенного воспламенения заправленной топливной смеси.

Чтобы изначально правильно настроить подходящий зазор между маховиком и катушкой зажигания на бензопиле, ее владельцу потребуется специальный пластинчатый шаблон. Однако покупать его для единоразового использования не всегда выгодно. В некоторых случаях шаблон можно заменить на самодельный. Для его изготовления оператору потребуется пластиковая гладкая бутылка, из боковой части которой нужно вырезать тонкую полоску. При этом на самодельном шаблоне не должно быть тиснений.

Отрегулировать зажигание на бензопиле оператор может непосредственно в таком порядке:

Сначала необходимо немного ослабить пластиковые болты, предназначенные для фиксации элемента штатного зажигания;
Далее магниты, предусмотренные на маховике, потребуется подвести к заводской катушке;
Затем между базовой высоковольтной катушкой и встроенным маховиком двигателя нужно установить самодельный или ранее купленный шаблон. После этого болты фиксации катушки потребуется закрутить в обратном направлении;
Далее оператор должен аккуратно извлечь шаблон.
В конце потребуется прокрутить встроенный маховик. Одновременно с этим нужно проследить, чтобы при вращении элемент не задевал катушку и другие детали бензопилы.

Если по некоторым причинам регулировка зажигания бензопилы привела к постоянному контакту маховика, значит необходимо осмотреть усики, фиксирующие его на штатном месте. Если они деформировались, то крепежи потребуется заменить.
