Как проверить обмотку статора болгарки мультиметром

Как устранить неисправность?

Визуальный осмотр и проведение тестов помогут определить характер неисправности и понять, возможна ли замена или ремонт в домашних условиях. Неисправности ротора болгарки делятся на два типа: поддающиеся и не поддающиеся ремонту. К первому типу относятся неисправности, связанные с нарушением изоляции обмотки, повреждения коллектора и железного основания. Второй тип поломок – факторы ухудшения балансировки якоря в целом и его вала. Восстановить ротор в данном случае практически невозможно.

Ремонт коллектора

Если выявлены структурные повреждения ламелей коллектора, их необходимо проточить. Сделать это можно на токарном станке или при помощи подручных средств. Проточка должна осуществляться равномерно. В противном случае будет нарушена балансировка, что повлечет за собой разрушение графитовых щеток в процессе работы и выход из строя других узлов болгарки.

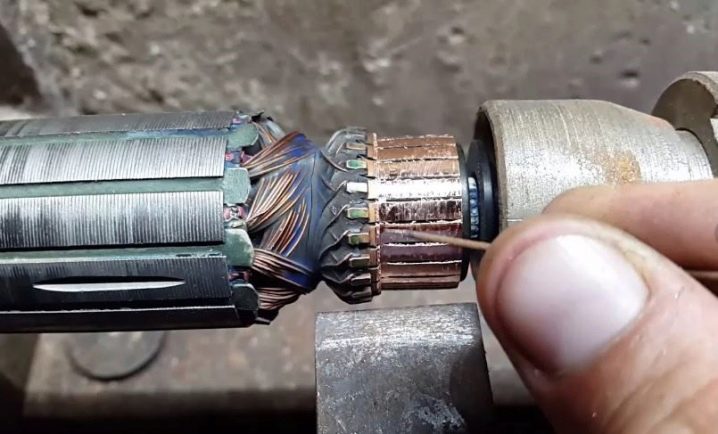

Станочная проточка

Ротор болгарки устанавливается в токарный станок. Поскольку коллектор состоит из медных пластин, а медь вязкий металл, необходимо подобрать оптимальные обороты вращения в диапазоне от 600 до 1200. Подводка резца производится по половине деления. В момент касания «ножом» коллектора делается продольный проход со съёмом тонкого слоя металла. Достичь наилучшего эффекта можно совершив 2-3 прохода. Большее их количество может привести к повреждению структурной целостности коллектора. Между проходами нужно делать перерывы, давая меди остыть. В противном случае может расплавиться лаковая изоляция между ламелями.

Для проточки при помощи подручных средств понадобятся тиски, дрель и несколько видов наждачки. Якорь болгарки извлекается из корпуса, при этом одна его часть остается подсоединённой к редуктору УШМ. Корпус редуктора фиксируется в тисках, другой конец вала ротора зажимается в патроне дрели. «Губы» тисков и дрель должны находиться на одной линии с осью вала якоря.

Включить дрель с фиксацией пусковой кнопки в режиме постоянной работы. Протачивать наждачкой коллектор без нажима. Использовать минимум 3 типа зернистости образива – от более крупного к более мелкому. Завершающей должна быть наждачка нулевой зернистости.

Съем подшипника

Край, который фиксируется в патроне дрели, изначально устанавливается в подшипник. Перед проточкой необходимо его удалить. Для того чтобы снять подшипник без съемника, можно воспользоваться тисками, молотком и зубилом. Закрепить вал с подшипником в тисках таким образом, чтобы был сдавлен только подшипник. Установить острый конец зубила в торец вала и легкими ударами молотка выбить вал из подшипника.

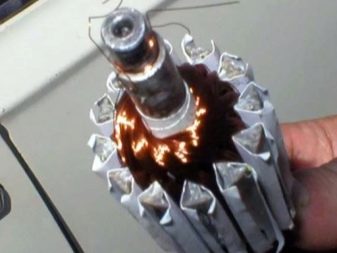

Ремонт обмотки

Перемотка якоря болгарки – работа, требующая наличия соответствующих навыков и особой точности. Для достижения наилучшего конечного результата стоит обратиться к соответствующему специалисту.

Для чего применяется УШМ и как устроена

Угловая шлифовальная машина (УШМ), или «болгарка», прочно вошла в бытовую и производственную жизнь не только мастерового человека, но и простого обывателя, которому нравится комфортно решать слесарные и столярные задачи. Популярность этого электроинструмента обусловлена простотой, универсальностью и многофункциональностью применения.

С помощью различных дополнительных насадок болгарка может резать металл, шлифовать различные поверхности, очищать их от ржавчины или старых лакокрасочных покрытий. В арсенале УШМ есть такие функции, как заточка режущих инструментов, штробление бетонных стен, резка керамической плитки или камня.

Устройство болгарки

Конструктивно болгарка представляет собой электродвигатель мощностью от 500 до 2000 Вт, который преобразует силу электрического тока во вращательное движение. Этой же цели служит планетарный редуктор, состоящий из двух основных шестерней с прямой или конусной зубчатой передачей. Вращение шпинделя рабочего вала осуществляется в режиме прямой передачи, скорость определяется соотношением числа зубьев редуктора. Некоторые болгарки оснащены электронным блоком плавного пуска двигателя и регулировкой скорости вращения.

Профессиональная УШМ с регулировкой оборотов двигателя

Тип электродвигателя — асинхронный, однофазный. Электродвижущая сила возникает при взаимодействии обмотки ротора в магнитном поле статора, неподвижно закреплённого в корпусе. Благодаря угловой передаче вращательного момента, значительно повышается уровень безопасности при работе. В случае заклинивания диска в вязком материале, не происходит реактивного вращения корпуса инструмента, что предотвращает возможные травмы оператора.

Возможные причины

Факторы, вызывающие выход статора из строя:

  • скачок напряжения;
  • попадание воды;
  • перегрузка и вызванный ею перегрев;
  • резкое выдергивание шнура из розетки.

Признаки, по которым можно понять, что неисправен статор:

  1. Появляется запах горелой изоляции.
  2. Перегревается корпус.
  3. Появляется дым.
  4. Вращение вала замедляется или прекращается.
  5. Самопроизвольно раскручивается вал, инструмент резко набирает максимальные обороты.

Провода обмотки покрыты защитным слоем изоляционного лака. При перегреве он подгорает и разрушается. Это и вызывает короткое замыкание витков. Лак при этом издает специфический запах. Замыкание всего одного из проводов полностью выводит из строя болгарку.

Правила, которые помогут избежать перегрева двигателя УШМ:

  1. Выключать устройство после работы на пониженных оборотах не сразу, а примерно через одну минуту.
  2. При работе под нагрузкой на пониженных оборотах делать частые перерывы.

Часто можно избежать замены неисправного статора, перемотав его обмотку. Перемотку испорченной катушки статора болгарки можно сделать своими руками, но рекомендуется все же поручить эту работу специалисту.

От простых изобретений к электродвигателю

После ряда своих открытий Дж. Генри сделал магнитопровод с катушкой, который устанавливался горизонтально, как коромысло лабораторных весов. Когда якорь качался, контакты, прикрепленные на концах коромысла, касались выводов двух гальванических элементов, которые питали катушку токами различного направления. Качаясь, коромысло притягивалось к двум постоянным магнитам, которые входили в систему.

Установка могла работать непрерывно, сообщая якорю в минуту 75 качаний. Именно так возникла одна из первых конструкций электродвигателя возвратно-поступательного движения. А превратить его в двигатель вращательного движения в то время труда не составляло. Стоит отметить, что машины с возвратно-поступательным движением в то время не поимели популярности, так как технологически более удобными были признаны электродвигатели с вращающимся якорем.

Позже пришла эра трехфазного переменного тока. Крутящиеся узлы двигателя переменного тока перестали называть якорем. Вращающееся магнитное поле стали именовать вихрем, а вращающуюся чать — ротором. Однако, в машинах постоянного тока терминология сохранилась. Якорь вращался, а полюсной наконечник получил название башмак.

Сегодня распространение получают многофазные линейные электродвигатели для поездов монорельсового типа. В качестве ротора применяется прикрепленный намертво монорельс, а статором служат обмотки, которые устанавливаются на магнитопроводе быстро мчащихся электропоездов.

Предприятие ЗАО «ПромЭлектроРемонт» имеет все необходимые сертификаты на оказание таких работ как:

Опубликовано в Исторические факты

Термины «якорь» и «ротор» довольно давно пополнили словарный запас электротехников и механиков, но откуда взялись эти два выражения, несмотря на их широкое применение в наше время, известно немногим. Слово «якорь», употребляемое для обозначения одной из составляющих двигателя, является довольно старым названием и, даже более того, по своему возрасту этот термин опережает большую массу электротехнических наименований. Впервые «якорем» в электротехнике был назван железный брусок, который притягивался к полюсам магнита.

Как проверить с помощью мультиметра

  • Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

    Диагностика обмотки якоря мультиметром

  • Определение пробоя на массу делается в случае отсутствия обрыва обмотки. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое. То же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по ламелям.

Как проверить ротор болгарки с помощью лампочки

  • Возьмите два провода и соедините их с лампой.
  • На минусовом проводе сделайте разрыв.
  • Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
  • Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Разборка болгарки

Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.

  • снимаем защитный кожух, открутив один винт на хомуте;
  • откручиваем 4 винта и отсоединяем редуктор с двигателем от рукоятки болгарки;
  • затем со стороны редуктора отвинчиваем 4 болта и отсоединяем редуктор, вместе с ротором двигателя;
  • статор у нас остался в корпусе подсоединенным к кнопке включения и питания.

Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.

Визуальный осмотр поломки

Любой, даже самый качественный инструмент, подвержен поломке. Особенно если его интенсивно эксплуатируют. В случае поломки болгарки, починить инструмент у вас вряд ли получится самостоятельно. Однако предварительный осмотр можно провести и без специальных навыков.

Наиболее часто у болгарок выходит из строя якорь. Поломка может быть механической. При визуальном осмотре будет виден неравномерный износ щёток, а также их обгорание. Кроме того при неисправном якоре болгарка будет вибрировать и нагреваться.

Существуют поломки электрические. К таковым можно отнести:

  • повреждения обмотки якоря;
  • наличие замыкания в витках;
  • нарушенное сопротивление между сердечником и обмоткой.

Выявить такие неисправности можно с помощью специальных измерительных приборов, например, мультиметра.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Инструкция по пропитке (с учётом регулятора числа оборотов)

  • Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
  • После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Типичные неисправности

Якорь электродвигателя при нормальных режимах работы не подвергается износу. Заменяют только щетки, замеряя допустимую длину. Но при длительных нагрузках обмотки статора начинают нагреваться, что приводит к образованию нагара.

Из-за механических воздействий якорь электродвигателя может перекоситься при повреждении подшипниковых узлов. Двигатель будет работать, но постепенный износ ламелей или пластин приведет к окончательному выходу его из строя. Но для спасения недешевого оборудования часто достаточно провести профилактический ремонт и прибором можно будет пользоваться длительное время.

К негативным факторам, влияющим на якорь электродвигателя, относят попадание влаги на металлические поверхности. Критичным является длительное воздействие влажности и появление ржавчины. Из-за рыжих скоплений и грязи происходит повышение трения, это увеличивает токовую нагрузку. Контактные части греются, припой может отслаиваться, создавая периодическую искру.

В сервисном центре могут помочь, но это потребует определённых затрат. С поломкой можно справиться и самостоятельно, ознакомившись с вопросом: как проверить якорь электродвигателя в домашних условиях. Для диагностики понадобится прибор, замеряющий сопротивление и инструменты.

Причины неисправности и характерные признаки

Основные факторы, которые влияют на выход статора из строя следующие:

  • питающая сеть не всегда гарантирует стабильное напряжение, возможны его скачки;
  • во время эксплуатации электроинструмента внутрь статора может попасть какая-нибудь жидкость, например, вода;
  • при обработке некоторых материалов (бетон, дерево и других) образуется больное количество пыли, от попадания которой на обмотку статора трудно защититься;
  • длительная работа болгаркой в условиях перегрузки, что является причиной перегрева электроинструмента;
  • во время работы болгарки не следует останавливать ее резким выдергиванием шнура из розетки.

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Характерными признаками неисправности статора являются следующие:

  • появляется стойкий запах подгоревшей изоляции проводов обмотки;
  • ощутимо повышается температура корпусных деталей болгарки;
  • электропривод болгарки гудит сильнее, чем в обычных условиях;
  • вполне реально появление задымленности;
  • шпиндель начинает вращаться медленнее, а то и совсем может остановиться;
  • возможна противоположная предыдущему случаю другая крайность — шпиндель начинает самопроизвольно работать на повышенных оборотах, идет вразнос.

Как проверить с помощью мультиметра

Диагностика обмотки якоря мультиметром

Как проверить ротор болгарки с помощью лампочки

  • Возьмите два провода и соедините их с лампой.
  • На минусовом проводе сделайте разрыв.
  • Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
  • Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Как поменять старый редуктор на новый

Болгарки отличаются размерами, мощностью, производителями, но принцип компоновки комплектующих одинаковый. Новый якорь двигателя болгарки подбирается строго в соответствии с моделью вашего инструмента.

  • После откручивания всех крепёжных болтов кожуха, корпуса и редуктора вынимаем редуктор с якорем из корпуса. Обычно редуктор и якорь жёстко крепятся друг к другу. Чтобы их разъединить необходимо разобрать редуктор.

    Редуктор с якорем

  • Открутите болты крепления.
  • Вал ротора прикручен к корпусу редуктора гайкой. Открутите её. Снимите шестерню.
  • Далее, идёт подшипник. Чтобы его снять, иногда достаточно постучать деревянным бруском по корпусу редуктора. Но чаще всего прикипевший подшипник не снимается без некоторых хитростей. Между крыльчаткой и подшипником стоит пластина, которая прикручена двумя болтами к редуктору. Чтобы до них добраться, отломите кусок пластмассовой крыльчатки или разогретым гвоздём прожгите два симметричных отверстия. Второе отверстие необходимо для балансировки, если вы не собираетесь менять крыльчатку.
  • Открутите оба болта, постучите деревянным бруском по корпусу редуктора, и якорь отсоединится от него. При этом подшипник останется на валу. Снимите съёмником все подшипники с вала.

Видео: как снять и в чём могут быть трудности

Новый подшипник посадите в корпус редуктора со стороны ротора. Прикрутите пластину, из-за которой была сломана крыльчатка. Внутрь корпуса вставьте шестерню и наживите гайку так, чтобы она вошла в пазы шестерни. На новый якорь наденьте крыльчатку, вставьте якорь в корпус редуктора. Закрутите гайку.

Как проверить якорь на болгарке?

Правила визуального осмотра

Стандартная диагностика предполагает зрительный анализ устройства. Нужно проанализировать целостность провода и подачу тока на коллектор мотора. При нормальной подаче питания следует осмотреть болгарку изнутри. Разобрать устройство не составит большого труда. Лучше всего при разборе сфотографировать расположение основных модулей устройства. После разборки провести зрительную проверку якоря на такие свойства:

  • ход якоря должен быть свободным;
  • отсутствие черных пятен и запаха, которые могут говорить об оплавлении обмотки, изоляционный лак которой оставляет следы;
  • отсутствие скомканных витков и остатков припоя, что приводит к короткому замыканию;
  • на контактах ламели не должно быть выгорания, иначе следует проверить связывание петушка ламели и шинки обмотки;
  • отсутствие изношенных или выгоревших пластинок;
  • пространство между ламелями не должно содержать графитовые остатки от щеток.

Если при зрительном осмотре не выявлены недостатки, то необходимо провести проверку приборами. Якорь на болгарке можно проверить как при помощи тестера, так и воспользовавшись обычной лампочкой.

Осмотр с помощью тестера

Мультиметр выставляется в положение омметра. Задается сопротивление 200 Ом. Щупы подсоединяются к ламелям, находящимся рядом друг с другом. Если значение на приборе меньше 1 Ом, то присутствует короткое замыкание. При значении больше среднего возможно наличие обрыва витков. При высоком значении сопротивления или отсутствии какого-либо значения (в случае применения цифрового прибора) также можно судить об обрыве.

Бывают ситуации, когда обрыв не обнаруживается. Тогда делается пробой на массу. При максимальном сопротивлении один из щупов ставится на вал, а другой перемещается по пластинкам. Если значение нулевое, то повреждения нет. Потом мультиметром таким же образом проверяется ротор. Щуп в этом случае перемещается по ламелям. При невозможности выполнить проверку тестером применяется лампочка.

Контроль при помощи лампочки

При отсутствии под рукой прибора многих интересует вопрос, как проверить болгарку на возможные поломки якоря. Подающий питание провод разрывается, и в место разрыва одного провода помещается лампочка. Затем вращается вал. По смене яркости лампочки можно судить о замыкании между витками. В случае отсутствия горения, возможны такие выводы:

  • расположение щеток не соответствует работающему положению, вследствие срабатывания подпорной пружины;
  • разрыв питающего контура;
  • замыкание либо разрыв в обмотке статора.

Можно прозвонить индикатором коротко замкнутых витков и прибором проверки якорей. Это может сделать опытный человек.

Применение мультиметра

Теперь надо проверить возможность обрыва обмоток статора. На шкале мультиметра выставляем переключатель в сектор замера сопротивления. Не зная величину измерения, выставляем максимальное значение величины для вашего прибора. Проверяем работоспособность тестера.

Касаемся щупами друг друга. Стрелка прибора должна показывать 0. Проводим работу, касаясь выводов обмоток. При показании бесконечного значения на шкале мультиметра обмотка неисправная и статор следует отдать в перемотку.

Проверяем возможность короткого замыкания на корпус. Такая неисправность вызовет снижение мощности болгарки, возможность поражения электротоком и увеличения температуры, при работе. Работа проводится по той же схеме. Включаем на шкале замер сопротивления.

Красный щуп располагаем на выводе обмотки, черный щуп крепим на корпус статора. При коротком замыкании обмотки на корпус на шкале тестера значение сопротивления будет меньшим, чем на исправной. Эта неисправность требует перемотки обмоток статора.

Настало время провести замеры и проверить, есть ли межвитковое замыкание обмотки статора. Для этого измеряется значение сопротивления на каждой обмотке. Определяем нулевую точку обмоток, замерив сопротивление для каждой из них. При показании на приборе наименьшего сопротивления обмотки, ее следует менять.

Проверяем ротор болгарки

Поломки отказа работы электрической части болгарки можно разделить всего на две категории:

  1. Механический разрыв токопроводников, который может обнаруживаться в подводящих проводах, кнопки включения и контактных местах рабочих обмоток. Для определения отсутствия обрывов используется прибор электрика «мультиметр» в режиме измерения сопротивления или омметр. Проверяются отдельно все электрические участки: подвод к электродвигателю, соединения на контактах обмотки статора и ротора.
  2. Электрический пробой рабочих катушек, который может обнаруживаться потемнением проводников, а может быть визуально скрытым. В любом случае проверить якорь и статор на болгарке тестером придется на отсутствие короткозамкнутых витков, что не всегда может быть эффективным, а для точного диагностирования понадобится специализированный прибор.

Проверка работоспособности статора

Как проверить статор болгарки подручными средствами:

  • Статор может иметь две основные поломки – это обрыв проводника или возникновение короткозамкнутых витков. При этом проверка тестером в режиме измерения сопротивления до 200 Ом способна показать только отсутствие обрывов с усредненными показателями сопротивления, которые не должны отличаться между фазными обмотками.
  • Отсутствие обрывов в обмотках статора можно определить любым низковольтным пробником: пара проводов, батарейка, лампочка. Но, наличие короткого замыкания в цепи таким способом не выявить, поэтому опытные электрики проверяют экспериментально: к фазным катушкам подводится напряжение, при этом в центре между полюсами обмоток укладывается металлический шарик, который при нормальных обмотках будет «искать» точку электромагнитного баланса. Вращение шарика свидетельствует об отсутствии КЗ в катушках, смещение от центра – короткое замыкание в проводниках на противоположной стороне.

Внимание!!! – Этот метод небезопасен из-за использования высокого напряжения и непредсказуемого перемещения металлического шарика. Безопасно и точно можно проверить статор болгарки только при помощи профессионального прибора

Безопасно и точно можно проверить статор болгарки только при помощи профессионального прибора.

Проверка работоспособности якоря болгарки

Якорь болгарки сильнее остальных узлов подвергается различным электромагнитным, механическим и температурным воздействиям, поэтому именно ротор чаще всего является причиной отказа работы инструмента.

Как проверить якорь на болгарке подручными инструментами:

  • Поломка якоря предполагает два варианта неисправностей: обрыв токопроводников на контактах-ламелях, короткое межвитковое замыкание в одной или нескольких обмотках. Тестер электрика в режиме измерения сопротивления до 200 Ом дает возможность обнаружить обрывы и полное закорачивание обмотки (будет показывать безмерно низкое сопротивление), а в режиме измерения сопротивления порядка 1 Мом проверяется надежность электроизоляции обмоток рабочих катушек к металлическому корпусу ротора.
  • Отсутствие ярко выраженного КЗ в обмотках якоря не выводит полностью инструмент из строя, а возникает повышенный разогрев двигателя, снижение его оборотов, что со временем приведет к полному отказу двигателя. Поэтому при любом ремонте инструмента обязательно необходимо прозвонить якорь болгарки не только тестером, а и проверить специализированным прибором, выявляющим даже незначительные короткие замыкания.

Ремонт или замена электрических узлов болгарки

При ремонте электроинструмента необходимо четко понимать, как правильно проверить якорь и статор болгарки:

  • Тестер позволяет измерять сопротивление обмоток и обнаруживать обрывы токопроводников, поэтому даже соответствие табличным показаниям измерения не гарантируют работоспособность прибора, а только указывает на грубые механические поломки.
  • Проверка короткозамкнутых витков в катушках осуществляется профессиональными или самодельными приборами, измеряющими изменения индуктивности каждой рабочей обмотки, т.к. КЗ снижает уровень ЭДС.
  • При ремонте инструмента часто обнаруживается, что внешне все обмотки целы, но в них имеются короткие замыкания. Эксплуатация такого инструмента небезопасна, поэтому стоновится вопрос о необходимости перемотки статора, ротора или замене «пробитого» узла.
  • Практика показывает, что восстановительные мероприятия (перемотка) даже в ремонтной мастерской не гарантирует длительную надежную эксплуатацию прибора, поэтому рекомендуется не рисковать, а сразу устанавливать запчасти от производителя.
