Как работать мультитестером и особенности измерения разных величин

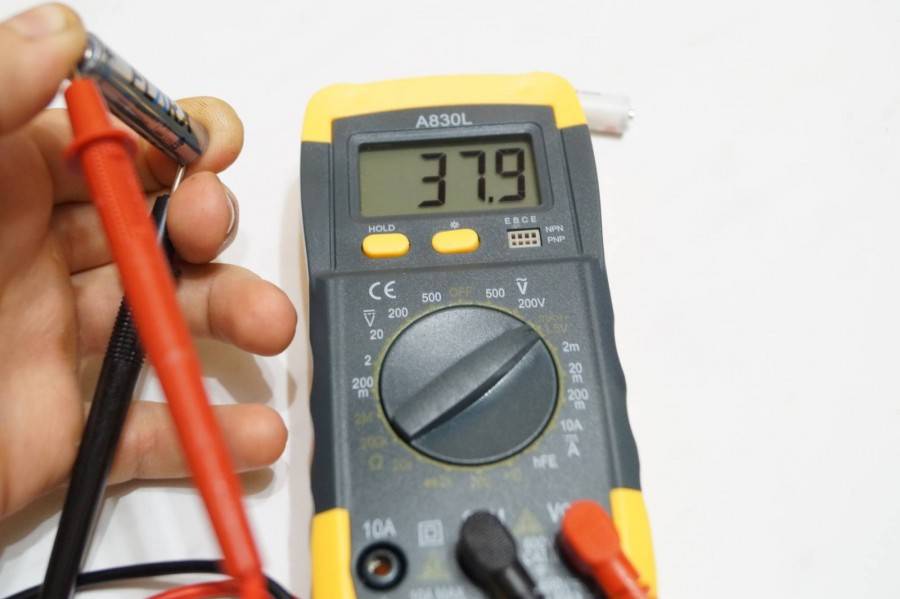

Цифровой мультиметр

Главной особенностью цифрового мультиметра является наличие экрана — на нём наглядно отображается измеряемая величина. В основе принципа работы прибора лежит сравнение измеряемых сигналов с опорным напряжением, для этого применяется аналого-цифровой преобразователь, встроенный в мультитестер. Как пользоваться таким прибором, рассмотрим ниже.

Для проведения измерений тестер подключается набором проводов к измеряемому элементу, как и в случае со стрелочным. На одном конце каждого из проводов находится штекер, предназначенный для установки в гнездо измерителя, а на другом — контактный щуп. Порядок измерения электронным мультиметром в общем виде можно представить в виде следующих действий:

  1. Включить устройство, нажав на кнопку ON/OFF.
  2. Вставить штекеры проводов в соответствующие гнёзда на панели.
  3. Выбрать тип измерения и диапазон, переключившись на нужные поворотным выключателем.
  4. Прижать измерительные щупы к исследуемому объекту.
  5. Снять показания с экрана прибора.

Итак, рассмотрим подробнее, как проводить замеры значений различных величин.

Измерение постоянного и переменного напряжения

Для этого соединим красный конец провода с красным гнездом прибора, обычно отмеченного буквой «V», а чёрный — с гнездом «СОМ». Переставим выключатель в область DCV или ACV на предполагаемое число. Если это значение неизвестно, то переключатель нужно установить на максимальную величину, а для повышения точности понижать её. Следующим этапом будет соединение концов проводов с измеряемой целью. После этого останется только включить прибор, и на дисплее появится значение напряжения. Напомним, что напряжение измеряется путём параллельного подключения измерителя к исследуемым точкам.

Определение постоянного и переменного тока

Красный провод вставляем в гнездо «mA», чёрный — в «СОМ». При этом во многих приборах для вычислений в пределе между 220 mA и 10 А существует своё гнездо, которое будет обозначаться как «10A». Затем следует установить переключатель на выбранную позицию в области DCA для постоянного тока и АСА — для переменного. Щупы подключаем в разрыв исследуемого элемента или цепи, показания на дисплее покажут измеренную величину.

Проверка транзисторов

Для этого действия понадобится установить выключатель в позицию «hFE». Стоит отметить, что транзисторы бывают разного типа: p-n-p и n-p-n. В зависимости от типа и вида ножки транзистора требуется совместить с соответствующими надписями на гнезде, обозначенном «hFE». Переключатель устанавливают в положение диодной прозвонки «o)))». При включении прибора на экране появится цифра, обозначающая коэффициент усиления транзистора. Если цифра определяется равной нулю, то такой не будет, или неправильно определена его проводимость.

Вычисление емкости конденсатора

Вычисление этого параметра производят через дополнительный разъем, промаркированный как «Сх». В него вставляются ножки испытуемого конденсатора, а переключатель ставится в положение на предполагаемом диапазоне Сх. При включении тестер покажет определённую ёмкость. Необходимо отметить, что в связи с размерами мультиметров проверить большие значения ёмкости не удастся.

Проверка резисторов

тоже не составляет особых трудностей. Подключаем щупы к двум концам резистора, обратные концы проводов — к разъёмам «Ω» и «СОМ». Переключателем устанавливаем примерное сопротивление, включаем устройство и смотрим на экран. В случае когда на индикаторе высвечивается единица, то следует переключатель переставить на одну позицию вверх, если ноль, то необходимо понизить значение на омметре.

Режим прозвонки

Этот режим используется для прозвонки целостности проводников и переходов полупроводников. Понадобится соединить красный конец провода с гнездом «V Ω mA», а чёрный — с «СОМ» и установить переключатель в позицию «o)))». Если сопротивление перехода или проводника окажется меньше 100 Ом, то прозвучит звуковой сигнал.

В цифровом тестере могут быть также дополнительные функции, такие как внутренний генератор, измерение внешней температуры, вычисление индуктивности. Работа с этими параметрами будет происходить аналогично способам вычисления, описанным выше. В приборе может быть реализована функция памяти результата, обычно обозначается кнопкой HOLD, и автовыключение. Оно позволяет выключиться прибору самостоятельно, если в течение определённого времени измерения им не проводились.

Какие бывают мультиметры

Разные поколения электриков могут каждый по своему объяснять что такое мультиметр, так как эти приборы все время совершенствуются. Одни думают, что это достаточно большой и тяжелый ящик, а другие привыкли к миниатюрным устройствам, которые легко помещаются в ладони.

В первую очередь все мультиметры делятся на приборы по принципу действия — они бывают аналоговые и цифровые. Их легко различить по внешнему виду — у аналоговых стрелочный циферблат, а у цифровых — жидкокристаллический экран. Сделать между ними выбор достаточно просто — цифровые являются следующей ступенью развития этих устройств и выигрывают у аналоговых по большинству показателей.

Когда только появились первые цифровые мультиметры, то у них, конечно, были определенные конструктивные недочеты, позволяющие говорить о том, что это игрушка для любителей, но уже тогда было понятно, что у цифровых устройств огромный потенциал и со временем они вытеснят аналоговые приборы.

Аналоговые мультиметры

В некоторых случаях использование аналоговых мультиметров оправдано и сейчас — у них все еще есть ряд преимуществ, которые обусловлены самой конструкцией измерительного прибора. Его главной частью является рамка с закрепленной на ней стрелкой. Рамка может поворачиваться от воздействия на нее электромагнитного поля — чем оно сильнее, тем больше угол поворота.

Простыми словами это отображается в следующих свойствах:

Если измерять надо не линейные, а переменные данные (V, A или Ω), то стрелка в реальном времени станет показывать их изменения, наглядно демонстрируя всю амплитуду колебаний сигнала. Н, «цифре» в этом случае результат будет показан ступенчато — его значение будет изменяться раз в 2-3 секунды (это зависит от чувствительности прибора и его скорости обработки данных).

  • Стрелочный мультиметр способен выявить паразитные пульсации напряжения или силы тока. К примеру, если в цепи есть постоянный ток величиной значением в один ампер, но каждые несколько секунд он может кратковременно увеличиваться/уменьшаться на 1/10 или 1/5, а потом возвращается к номиналу. В таком случае цифровой тестер может и вовсе не показать каких-либо изменений сигнала, а у аналогового стрелка будет как минимум «подрагивать» в эти моменты. То же самое произойдет и при наличии стойких помех — если колебания напряжения будут уже ощутимыми — цифровой мультиметр будет постоянно показывать различные данные, а аналоговый просто некое усредненное – «проинтегрированное» значение.
  • Для работы цифрового мультиметра обязательно нужен источник питания, а аналоговому батарейка понадобится только если включить режим омметра.
  • Для разных устройств могут быть разные экстремальные условия. Если цифровые без должной защиты не могут работать, к примеру, в высокочастотном электрическом поле, то для аналоговых это не является серьезным испытанием — они даже могут служить индикаторами его наличия.

Все сказанное относится не только к мультиметрам, но и к каждому аналоговому измерительному прибору по отдельности — амперметру, вольтметру или омметру.

Цифровые мультиметры

Их главный козырь это простота и функциональность, которые отражаются в отличительных свойствах таких приборов:

Для изготовления такого устройства не нужно проводить филигранную работу по изготовлению электромагнитных катушек и закреплению их в корпусе, отладке и последующей подстройке уже в процессе эксплуатации.

  • Значения, которые отображаются на экране, не требуют «расшифровки» или интерпретации, что часто бывает с аналоговыми устройствами, показания которых могут быть непонятны неспециалисту.
  • Устойчивость к вибрации. Если на цифровые устройства тряска просто оказывает такое же действие как на любую деталь, то на стрелку аналоговых она влияет очень заметно, а в некоторых случаях может привести и к порче устройства.
  • В отличие от аналоговых устройств, цифровой мультиметр самостоятельно калибруется при каждом включении, поэтому нет необходимости постоянно выставлять ноль на циферблате, что является болезнью любого стрелочного прибора.

Это далеко не весь список возможных преимуществ цифрового мультиметра — только те, что явно отличают его от аналогового устройства.

Как итог — если заниматься электротехническими работами достаточно серьезно, то желательно в своем арсенале иметь приборы обеих разновидностей, так как некоторые возможности у них диаметрально противоположные.

Как проводятся измерения цифровым и аналоговым устройствами – на следующем видео:

https://youtube.com/watch?v=x9iF7Pwccls

Алгоритм измерения силы тока мультиметром

Универсальные тестеры с питанием от батареек помогут быстро и точно определить нужные параметры цепи. Порядок стандартных действий:

  • выставляется нужный режим;
  • щупы подключаются к разъемам на измерительном приборе;
  • мультиметр встраивается в цепь;
  • после подключения источника питания снимаются показания.

Главное условие — обязательно должна присутствовать нагрузка, которая собственно и определяет значение силы тока. Это могут быть любые электроприборы с сопротивлением больше 0.

Выбор режима

На корпусе мультиметра расположен переключатель, который нужно перевести в сектор для измерения силы тока. Постоянный ток можно исследовать практически на всех мультиметрах. На шкале для него есть обозначения — А с прямой чертой и 3 пунктирами под ней, DCA и/или значок 10А. Профессиональными приборами можно измерять силу тока до 20 А.

Если параметры тока неизвестны, рекомендуется устанавливать переключатель на максимальный диапазон. Так вы убережете прибор от короткого замыкания и порчи. Затем, когда порядок величины будет установлен, ручку можно повернуть в другую позицию для получения более точных данных.

В некоторых моделях не предусмотрено измерение переменного тока. Но покупать другой мультиметр совсем необязательно. В этом случае можно использовать различные приспособления, например, готовые или самодельные резисторы. Их сопротивлением должно соответствовать 1 Ом. Тогда согласно закону Ома I=U/R снимаемое напряжение численно будет равно силе тока на данном участке цепи.

Также используется метод с выпрямлением диодным мостом. На вход подается переменный ток, а на выходе он постоянный. Затем можно проводить измерения своим мультиметром.

Подключение щупов

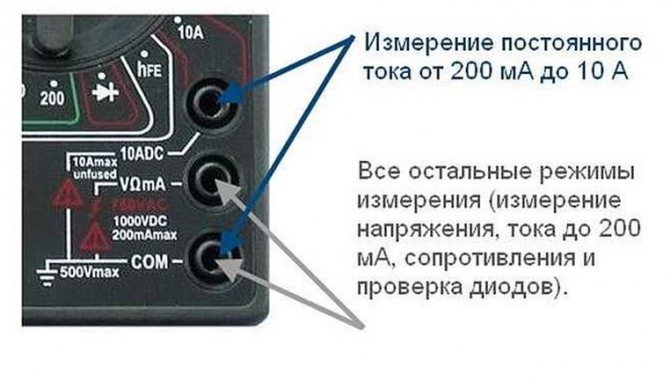

Щупы, прилагаемые к мультиметру, изготовлены в разных цветах — черный «минусовый» и красный для нагрузки. Они вставляются в гнезда на корпусе:

  • черный в СОМ;
  • красный в VΩmA или 10А.

Рекомендуется устанавливать проводники в разъемы с заведомо большим диапазоном, то есть сразу в 10 А

Особенно это важно, если верхний предел величины точно не известен. Измеряемый ток будет сначала определяться грубо, а при необходимости переключатель можно перевести в более тонкий регистр

Измерение

Мультиметр для определения силы тока всегда подключается в цепь последовательно с нагрузкой или в разрыв. В качестве источника питания можно использовать бытовую электросеть или блок питания. По правилам электробезопасности сначала необходимо собрать всю систему, а затем подключить электричество.

Если на дисплее мультиметра высветились нули, значит, произошел обрыв и проводимость отсутствует. Иногда это показывает, что предел измерений установлен высоковато. В последнем случае нужно отключить питание и перенастроить мультиметр в соответствии с ожидаемой величиной, то есть переставить в другой разъем красный щуп и выставить более низкий предел измерений.

Потребляемая энергия некоторых приборов

Электрическая плита, которая имеет мощность 2 кВт за полчаса работы израсходует энергию, равную 1 кВт·ч. Обычная лампа, обладающая мощностью 100 Вт, при ежедневном включении на 8 часов за месяц потребит энергию, равную 24 киловатт-час. Если вместо этой лампы в таком же режиме использовать энергосберегающую, мощность которой составляет 20 Вт, то месячный расход энергии на освещение сократится в 5 раз. Энергопотребление такой лампы за месяц составит 4,8 кВт·ч.

С помощью киловатт-часов измеряется не только энергопотребление, но и, наоборот, отдача электроэнергии. Например, аккумуляторная батарея емкостью 50 А·ч и напряжением в 12 вольт, способна выработать энергию, равную 0,6 кВт·ч.

Простая проверка мультиметром диода: за 2 шага

Прибор переводится в режим омметра или прозвонки, как и при измерении сопротивления резисторов.

Проверка мультиметром диода сводится к выполнению двух шагов, позволяющих оценить состояние полупроводникового перехода. Требуется пропустить через его контакты прямой и обратный ток в любой последовательности.

Для этого просто двумя концами омметра касаемся контактных вводов диода в одном положении, а затем переворачиваем его и повторяем процедуру. В одном положении исправный полупроводник пропустит через себя ток, а в другом — заблокирует его протекание.

Этого вполне достаточно. Если же ток проходит в обе стороны, то полупроводниковый переход закорочен, а когда тока нет ни в одну сторону, то наблюдаем внутренний обрыв. Эти случаи характеризуют повреждение диода, который остается только сдать в утиль.

Для облегчения монтажа и проверок полярность диодов маркируется прямо на корпусе различными способами: нанесением краской кольца, изображения диода, знаками + и —.

Универсальный прибор

В быту специализированными приборами почти не пользуются, так как для этого существуют комбинированные приборы — мультиметры. По принципу работы они разделяются на цифровые и аналоговые устройства. Универсальные приборы могут измерять электрические величины различного рода и форм. Для этого тестер оснащается галетным переключателем, которым выбирается измеряемая величина и диапазон её значений. Но встречаются приборы и с автоматическим подбором этого диапазона.

Цифровой использует в своей работе сравнение эталонного и входного сигнала. Разность потенциалов измеряется прямым подключением прибора, а замер тока основан на определении падения напряжения на внутренней резистивной нагрузке тестера. Аналоговый вид использует в конструкции электромеханическую головку, помещённую в рамку, создающую магнитное поле. В зависимости от входного сигнала стрелка в рамке отклоняется. В зависимости от силы этого отклонения и вычисляется измеряемая величина.

Перед тем как приступить к работе, мультиметр нужно проверить на исправность его источника питания. В случае его негодности на цифровом приборе при включении загорается индикация с мигающей батарейкой. Для стрелочного же прибора показанием к замене батареек будет невозможность выставить стрелку в нулевое положение.

На лицевой панели мультиметров располагаются переключатели, позволяющие выбрать тот или иной режим работы тестера. Кнопка ON/OFF включает или выключает устройство. Кроме этого, в тестере могут быть следующие разъёмы:

  • 10А — измерения силы тока c пределом до десяти ампер;
  • mA — измерение тока в миллиамперах;
  • СОМ — гнездо для подключения щупа отрицательного полюса;
  • V/Ω — для присоединения щупа положительного полюса.

Вычисление разности потенциалов

Перед проведением измерений нужно подключить к тестеру пару проводов. Один провод (минусовой) вставляется в гнездо COM, а другой (плюсовой) — V/Ω. На одном конце каждого из проводов находится штекер, предназначенный для установки в гнездо измерителя, а на другом — контактный щуп. Для того чтобы померить напряжение, следует выполнить следующие действия:

  1. Нажатием кнопки ON/OFF включить мультиметр.
  2. Для измерения постоянного напряжения переключатель установить в зону тестера, обозначенную DCV или V—, а переменного — ACV или V ~.
  3. Перемещением этого же переключателя установить максимально возможное напряжение.
  4. Касанием щупов, соблюдая полярность, стать в точках измерения.

Через одну секунду на экране высветится число, обозначающее измеряемое напряжение.

Измерение перемещения заряда

Как и при измерении напряжения, перед началом замера к тестеру подключается измерительная пара проводов. В разъём COM вставляется общий провод, а плюсовой — в mA или A. Далее измерения проводятся в следующем порядке:

  1. Включается тестер.
  2. Для вычисления значения постоянного тока переключатель устанавливается в область мультиметра, обозначенную DCA или A, а переменного — ACA.
  3. Устанавливается наибольшее возможное значение силы тока.
  4. В разрыв линии подключаются щупы прибора.
  5. Появившееся число на экране и буде обозначать измеряемое значение силы тока.

Таким же образом проводятся измерения и с использованием аналогового устройства. Но результат измерения определяется не по дисплею, а по отклонению стрелки.

Виды приборов

В зависимости от конструкции и принципа действия, все динамометры подразделяются на механические, гидравлические, электрические. Особой категорией измерителей силы являются одноразовые датчики.

Механические (рычажные или пружинные) динамометры

Механические динамометры измеряют силу и ее момент, благодаря таким физическим процессам, как упругое растяжение и сжатие.

Основными разновидностями таких приборов являются:

  • Рычажные – в таких приборах упругим телом служит рычаг, деформация которого передается на соединенный с ним датчик или измерительное устройство;
  • Механические – это самые простые и распространенные динамометры, состоят из упругой пружины, соединенной со стрелкой, перемещающейся по круглой или вертикальной шкале, с нанесенными делениями, или датчиком, который передает электрический сигнал на электронный блок с электронным табло (монохромным жидкокристаллическим дисплеем).

На заметку. Перед тем, как измерить силу с помощью механического динамометра, являющегося по своей сущности и конструкции обычным безменом, обязательно убеждаются в том, что стрелка на круглой или вертикальной шкале расположена на значении «0». Если стрелка сбилась и показывает при отсутствии нагрузки значение больше нуля, то значит, что упругий элемент претерпел непоправимую деформацию, вызванную приложением к нему нагрузки, значительно превышающей предельно допустимую. Такой прибор уже не будет точным и со временем выйдет из строя.

Безмен – прибор для измерения веса (тяжести) различных предметов

Гидравлический динамометр

Гидравлический измеритель состоит из:

  • Нескольких цилиндров, внутри которых находятся подвижные штоки с поршнями;
  • Рычага, закрепленного на верхней части штоков;
  • Измеряющего устройства (манометра).

В качестве рабочей жидкости в таких измерителях применяется масло.

Работает такой прибор следующим образом:

  1. Прикладываемое к рычагу усилие через штоки и поршни воздействует на находящуюся в цилиндрах жидкость;
  2. Вытесняемая жидкость по трубкам поступает к манометру;
  3. Манометр измеряет давление поступившей из цилиндров жидкости и отображает его на круглой аналоговой стрелочной шкале или жидкокристаллическом монохромном цифровом дисплее в виде определённого значения воздействующего на рычаг усилия.

Гидравлический измеритель усилия

Такие приборы позволяют определять значение силы с большей точностью, чем механические аналоги. Однако, по сравнению с последними, такие динамометры характеризуются более высокой ценой, дорогостоящим ремонтом и обслуживанием, неточностью при разгерметизации цилиндров и появлении протечек рабочей жидкости.

Электрический динамометр

Электрические динамометры состоят из:

  • Упругого элемента, соединённого с реагирующим на его деформацию датчиком индуктивного, емкостного, пьезоэлектрического, вибрационно-частотного или тензорезисторного типа;
  • Усилителя поступающего от датчика электрического сигнала;
  • Электронного блока, оборудованного дисплеем.

Принцип действия такого прибора достаточно прост:

  1. Усилие, прилагаемое к упругому телу, регистрируется датчиком;
  2. Датчик посылает электрический сигнал на усилитель, который, в свою очередь, передает его на электронный блок;
  3. Электронный блок со встроенной микросхемой переводит полученный от усилителя сигнал в графическое изображение значения силы на дисплее.

Электрический динамометр

На заметку. Так как такие электрические приборы, в отличие от большинства механических и гидравлических, снабжены электронным блоком и дисплеем, перед использованием их необходимо включать специальной кнопкой. Питание таких приборов осуществляется от встроенных аккумуляторных батарей. Некоторые модели можно для обеспечения питанием подключать к сети, имеющей напряжение 220 В. Устройства, имеющие разряженное питание или не подключённые к сети, включаться и работать не будут.

Одноразовые датчики

Такие датчики, в отличие от описанных выше аналогов, используются для измерения разрушительных нагрузок, имеющих огромную мощность: очень сильного удара, мощного взрыва. Однако перед тем, как потерять целостность и полностью выйти из строя, они достаточно точно измеряют и передают на расположенный на безопасном расстоянии электронный блок данные о силе, разрушившей их.

Одноразовый датчик

Цифровые мультиметры

Наиболее простые цифровые мультиметры имеют портативное исполнение. Их разрядность 2,5 цифровых разряда (точность обычно около 10 %). Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %). Выпускаются также чуть более дорогие приборы с разрядностью 4,5 (точность обычно около 0,1 %) и существенно более дорогие приборы с разрядностью 5 разрядов и выше (так, прецизионный мультиметр 3458A производства Keysight Technologies (до 3 ноября 2014 г. Agilent Technologies) имеет 8,5 разрядов). Среди таких мультиметров встречаются как портативные устройства, питающиеся от гальванических элементов, так и стационарные приборы, работающие от сети переменного тока. Точность мультиметров с разрядностью более 5 сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона. В общем случае точность таких приборов может превышать 0,01 % (даже у портативных моделей).

Многие цифровые вольтметры (например В7-22А, В7-40, В7-78/1 и т. д.) по сути также являются мультиметрами, поскольку способны измерять кроме напряжения постоянного и переменного тока также сопротивление, силу постоянного и переменного тока, а у ряда моделей также предусмотрено измерение ёмкости, частоты, периода и т. д.). Также к разновидности мультиметров можно отнести скопметры (осциллографы-мультиметры), совмещающие в одном корпусе цифровой (обычно двухканальный) осциллограф и достаточно точный мультиметр. Типичные представители скопметров — АКИП-4113, АКИП-4125, ручные осциллографы серии U1600 фирмы Keysight Technologies и т. д.).

Разрядность цифрового измерительного прибора, например, «3,5» означает, что дисплей прибора показывает 3 полноценных разряда, с диапазоном от 0 до 9, и 1 разряд — с ограниченным диапазоном. Так, прибор типа «3,5 разряда» может, например, давать показания в пределах от 0,000 до 1,999, при выходе измеряемой величины за эти пределы требуется переключение на другой диапазон (ручное или автоматическое).

Индикаторы цифровых мультиметров (а также вольтметров и скопметров) изготавливаются на основе жидких кристаллов (как монохромных, так и цветных) — APPA-62, В7-78/2, АКИП-4113, U1600 и т. д., светодиодных индикаторов — В7-40, газоразрядных индикаторов — В7-22А, электролюминисцентных дисплеев (ELD) — 3458A, а также вакуумно-люминесцентных индикаторов (VFD) (в том числе и цветных) — В7-78/1.

Типичная погрешность цифровых мультиметров при измерении сопротивлений, постоянного напряжения и тока менее ±(0,2 % +1 единица младшего разряда). При измерении переменного напряжения и тока в диапазоне частот 20 Гц…5 кГц погрешность измерения ±(0,3 %+1 единица младшего разряда). В диапазоне высоких частот до 20 кГц при измерении в диапазоне от 0,1 предела измерения и выше погрешность намного возрастает, до 2,5 % от измеряемой величины, на частоте 50 кГц уже 10 %. С повышением частоты повышается погрешность измерения.

Входное сопротивление цифрового вольтметра порядка 10 МОм (не зависит от предела измерения, в отличие от аналоговых), ёмкость — 100 пФ, падение напряжения при измерении тока не более 0,2 В. Питание портативных мультиметров обычно осуществляется от батареи напряжением 9В. Потребляемый ток не превышает 2 мА при измерении постоянных напряжений и токов, и 7 мА при измерении сопротивлений и переменных напряжений и токов. Мультиметр обычно работоспособен при разряде батареи до напряжения 7,5 В.

Количество разрядов не определяет точность прибора. Точность измерений зависит от точности АЦП, от точности, термо- и временной стабильности применённых радиоэлементов, от качества защиты от внешних наводок, от качества проведённой калибровки.

Типичные диапазоны измерений, например для распространённого мультиметра M832:

  • постоянное напряжение: 0..200 мВ, 2 В, 20 В, 200 В, 1000 В
  • переменное напряжение: 0..200 В, 750 В
  • постоянный ток: 0..2 мА, 20 мА, 200 мА, 10 А (обычно через отдельный вход)
  • переменный ток: нет
  • сопротивления: 0..200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.

Как пользоваться мультиметром для измерения тока

Измерение силы тока может потребоваться в следующих случаях:

  • уточнение потребляемой мощности бытового прибора;
  • оценка нагрузки, подключаемой к сети;
  • поиск дефекта техники;
  • проверка уровня заряда на аккумуляторе или батарейке;
  • поиск утечки тока.

Работа мультиметром в режиме амперметра – одна из самых сложных и опасных. Сложность заключается в поиске разрыва. Если в цепи есть клемма или другой разборных механизм, проблем не возникнет. Но если требуется измерение бытового электроприбора, придется либо перерезать провод, либо придумывать приспособление для проведения измерений. Также в режиме амперметра при изменении верхнего предела придется переставлять красный щуп в другое отверстие.

Мультиметр, измеряющий силу тока, должен включаться в разрыв цепи. Подобное подключение называют последовательным. Ток проходит через тестер, и на экране высвечивается полученное значение.

Перед измерением важно правильно установить диапазон измерений на мультиметре. Неправильно выбранный верхний предел может привести к поломке прибора

Если нет сведений о возможной силе тока, советуется ставить наибольший предел. Для тестеров DT 830 красный щуп нужно поставить в гнездо 10 Ампер. Рукоятка переключателя также должна стоять у отметки 10 Ампер. В некоторых случаях показания могут быть ниже 0,2 А – это значит, что предел выставлен слишком высоким. При завышении предела красный щуп можно поместить в среднее гнездо. Затем регулировка производится ручкой переключателя. Снижается предел поразрядно.

Так как мультиметр в режиме амперметра включается в цепь и становится ее частью, нужно соблюдать технику безопасности при работе с электросетью. Даже небольшие токи могут привести к необратимым последствиям для человека.

Замер силы тока нужно проводить максимально быстро. В ином случае тестер может перегореть. Об этом информирует пометка на самом мультиметре. Так же записано рекомендуемое время измерение, промежуток между замерами и наличие предохранителя.

Важно! В розетке нельзя измерять силу тока. Там имеется только напряжение между нулевым и фазовым контактом

При включении щупов в розетку произойдет короткое замыкание.

К бытовым приборам мультиметр подключается нечасто. Обычно его включают для проверки правильности организации домашней сети и проверки реальной мощности техники. Мультитестер в таком случае включается в точку разрыва цепи – на нулевой или фазный провод кабеля питания устройства. После того, как схема собрана, кабель нужно включить в сеть и задействовать бытовой прибор. Спустя несколько секунд на экране появится сила тока в амперах. Проблема в подключении к бытовому устройству заключается в создании точки разрыва. Разрезать провод – не лучший вариант. Можно создать специальное приспособление, позволяющее провести измерение, но это усложняет процесс.
