Как разобрать бензопилу чемпион

Модельный ряд бензопил Champion

Каждая бензопила Чемпион обладает индивидуальной конструкцией, имеет определенные характеристики и подходит, как для ухода за садом, так и для выполнения других хозяйственных целей. Ниже перечислим наиболее известные бензопилы Champion, а также аксессуары, которые будут полезными при работе с пилами вдали от дома.

Champion 38CC

Эта популярная модель более известна на отечественном рынке под названием Champion 138-16 “. Среди основных параметров бензопилы Champion следует выделить:

• Мощность силового агрегата – 1,9 л. с./1400 Ватт;
• Размер рекомендуемой производителем шины – 40 см;
• Бак для заливки горючего – 300 мл;
• Бак для пополнения смазочного состава – 180 мл;
• Эксплуатационная масса – 5, 1 кг.

Благодаря малому весу и компактным размерам, эту бензопилу Чемпион легко переносить на большие расстояния.

Champion 55CC

Эта бензопила Champion предназначена преимущественно для решения легких бытовых задач. Параметры данной бензопилы включают:

• Мощность силового агрегата – 3,2 л. с./2400 Ватт;
• Размер рекомендуемой для работы шины – 45 см;
• Бак для заливки топливной смеси – 520 мл;
• Бак для пополнения масла – 260 мл;
• Масса в готовом к применению виде – 5,2 кг.

Помимо документации и универсального ключа в комплект поставки данной бензопилы Чемпион входит специальная цепь с пониженной отдачей.

Champion 125T-10“

Эта легкая и компактная бензопила Чемпион используется в целях спиливания тонких веток и сучьев, удаления диких кустарников и распиловки небольших брусьев. Параметры данной бензопилы Champion включают:

• Мощность силового агрегата – 0,85 л. с./700 Ватт;
• Размер рекомендуемой для применения шины – 25 см;
• Бак для пополнения горючего – 230 мл;
• Бак для заливки смазочного средства – 160 мл;
• Масса в готовом к применению виде – 3,2 кг.

Отзыв: Бензопила Champion 254 — Пилит хорошо.

В своём отзыве хочу не много поведать и написать ещё об одной цепной пиле Champion 254 с которой мне пришлось по работать несколько месяцев за это время были замечены как плюсы так и минусы. Формы и габариты не многим отличаются от других но они все же есть например во внешнем виде, каждый производитель хочет что бы его товар выделялся среди других, по цвету и. т. д. У Champion 254 окрас в желтых и черных тонах с небольшим дизайнерскими изменениями облицовочной защитной панели.

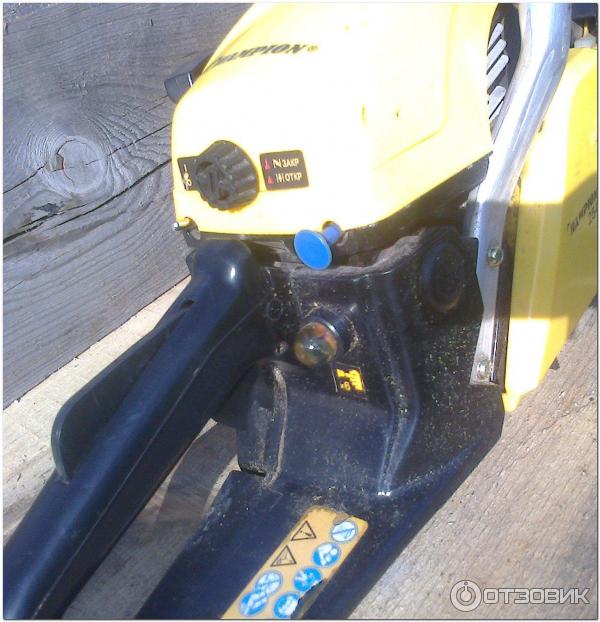

Вид бензопилы Champion 254

Эта универсальная техника предназначена и хорошо подходит для валки деревьев, заготовки дров и строительства деревянных бревенчатых конструкций. Давайте рассмотрим по подробнее что она из себя представляет как по классу так и по мощности, сразу скажу что страна производитель Китай но при этом качество не плохое и со своей задачей справляется хорошо и при покупке лучше приобретать в специалезированных магазинах где и с гарантией проблем не возникнет и риск нарваться на плохое качество будет минимален.

Здесь установлен двигатель с средней мощностью 2.5 кВт или 3.3 л. с, работающий с карбюратором марки Walbro который можно настроить в зимнее и летнее время, под съемной крышкой рядом находится заслонка которую поставив в нужное положение поможет подогревать карбюратор зимой. Воздушный фильтр легко снимать и промывать. Производитель позаботился о ручном топливном насосе с которым запуск двигателя на холодную будет легче, так же есть регулятор управления заслонками карбюратора что также облегчает запуск бензопилы.

Теперь рассмотрим шину её длинна составляет 45 см от Oregon с шагом цепи 0,325 все это крепится к корпусу пилы с помощью двух гаек на резьбе, там же находиться натяжитель цепи, все это легко доступно для регулировки и установки. Блокиратор цепи так же как и стартер с облегченным запуском имеет место быть.

Можно так же сказать что на этой модели металлический картер, регулировка подачи масла на шину, улавливатель цепи, металлический зубчатый упор и система амортизации.

Минусы—-Первое что я заметил это цепь плохого качества которая быстро тупилась и при распиле бревна время от времени уводило в сторону, после замены на качественную все разрешилось.Второе, подача масла из емкости для смазки шины было не своевременно и время от времени прекращалось и вовсе хотя масло в бочке было в половину, в самом баке имеется трубка через которую и подается масло и на конце стоит фильтр, который заменили на качественный и проблем со своевременной смазкой цепи больше не возникало.Время от времени приходилось чистить карбюратор но это проблемой лично я считаю эту процедуру время от времени нужно выполнять со всеми бензопилами.

При покупке в комплекте присутствуют;инструкция, пластиковый чехол для шины, емкость для заливки топлива, отвертка-ключ.

В завершении больше добавить не чего, работа данной пилы понравилась, не плохое изделие значительно дешевле других аналогов в среднем ценовом диапазоне но за последние пару лет и на эту пилу Champion цена повысилась.

http://otzovik.com/review_4565539.html

Финишные работы

В ряде моделей элементы управления двигателем, блокировки запуска и системой аварийной остановки выведены на рукоятки, к месту захвата руки оператора. Собрать ручку бензопилы рекомендуется после предварительной зачистки контактов всех электрических и механических коммуникаций.

Самостоятельная сборка бензопилы — это часть ремонтных работ, требующая особого внимания. Успеху конечного результата способствует правильная последовательность операций, достаточно высокое качество деталей, прокладок и других расходных материалов.

Разборка бензопилы – важный процесс, позволяющий провести её полную очистку от пыли и грязи, выполнить ремонт отдельных её узлов и механизмов, расконсервировать данный электроинструмент после зимовки и т.д.

Полная разборка и сборка потребуют от вас знаний, умений, а главное, внимания к мелочам и деталям, поскольку после того, как вы бензопилу разобрали, её необходимо собрать так, чтобы не оказалось никаких лишних винтиков и болтов.

И если у вас нет опыта в разборке этого электроинструмента, мы настоятельно рекомендуем вам сначала посмотреть несколько обучающих видео по этому вопросу. Благо сейчас на YouTube достаточное количество подобных видеороликов, посвященные всем популярным маркам бензопил.

Проверка свечей зажигания

Первым делом необходимо проверить свечи зажигания. Нужно отсоединить провод, подходящий к последней и выкрутить её специальным ключом. По состоянию свечи можно определить возможные неполадки:

• сухая свеча говорит об отсутствии доступа зажигательной смеси в цилиндр, система зажигания ни при чём. Причиной поломки может быть засор проводящей трубки или неполадки с карбюратором. Надо прочистить топливопровод, и проверить работоспособность топливного насоса и карбюратора. Если один из механизмов не работает, необходимо заменить его новым, так как ремонт последних при отсутствии профессиональных навыков невозможен;
• влажная свеча говорит об излишке топливной смеси в цилиндре или попадании в него воды. Необходимо просушить свечу, удалить остатки жидкости и продуть камеру цилиндра — при выключенной подаче топлива запустить стартер. Потом следует поставить свечу и повторно провести запуск. При проверке нужно замерить зазор между электродами, приемлемым считается показатель от 0,5 до 0,65 мм. В случае порчи или следов стирания прокладку нужно заменить. Если после проделанных операций искра хорошая — возможна проблема в качестве бензина. Отсутствие или неравномерность — проблема в зажигании. Есть вероятность повреждения подводящего провода или свечи. Если новая свеча не отзывается, необходимо детальнее осмотреть систему пуска;
• свеча с чёрным налётом сажи — свидетельство возможного использования некачественной смазки, нарушения баланса «бензин-масло» в пользу последнего, засорённости одного из фильтров. Засорённость приводит к потере мощности бензопилы и последующей её остановки. Пыль не полностью сгорает и оседает на стенках цилиндра слоем чёрного нагара. Нужно сменить топливо, прочистить топливный фильтр, промыть и высушить воздушный фильтр. Со свечи удаляют сажу с помощью шила или иглы, зачищают контакты некрупной наждачной бумагой.

Наиболее частые неисправности

• Обрыв масляного шланга. Общества › drive2 на даче › блог › бензопила течет из масло для смазки цепи. Его время от времени можно найти и при зрительном осмотре. Неувязка решается подменой неисправной детали.
• Отсутствие резьбы на валу масляного насоса, поможет его подмена.
• Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новейшей детали.
• Отсутствие штопора головного вала (животрепещуще для неких моделей инструментов, к примеру, Homelite). Поправить можно установив заместо родного штопора, подходящий по поперечнику гвоздик, обрезав его до нужной длины.
• Засор в магистрали. Можно удалить с помощью продувки сжатым воздухом либо механически, с применением проволочки подходящего поперечника.
• Засор фильтрующего элемента.
• У инструмента Stihl MS 180, насос которого неразборный, он нередко засоряется. Можно попробовать помыть в чистом бензине, если не поможет поменять.
• У китайских бензопил (Цыганка), очень нередко срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

При работе бензопилы может наблюдаться два типа заморочек с подачей смазки на цепь:

• Недостающий поток масла, который может быть вызван по разным причинам. Если впору не сделать меры, качество работы приметно ухудшится, а сама цепь может и совсем придти в негодность.
• Лишнее количество масла. В данном случае после длительной работы под пилой могут накапливаться лужицы смазки. Это не только лишь сказывается на расходе масла, которое придется повсевременно подливать, да и плохо оказывает влияние на экологию.

Бензопила Stihl 100 восемьдесят ремонт подачи масла

Бензопила STIHL MS 100 восемьдесят – незаменимый инструмент, предназначенный для заготовки древесины и других строй работ из дерева. Это одна из самых признанных садовых устройств, которая вооружена многофункциональными возможностями.

Отметим, что от полупрофессионального устройства для этой модели пилы досталось электронное зажигание и достаточно быстрое натяжение цепи. пильной цепи из бензопилы. поймете почему течет: Почему течет масло из под. Не считая этого, пила STIHL MS 100 восемьдесят имеет два бака, предназначенные для бензина и для масляной смеси.

Одной из главных особенностей является сниженная вибрация.

Такой результат достигается благодаря 4-м амортизаторам. Не секрет, что высокая амортизация вредно влияет на здоровье человека и в Европе с ней давно борются.

Следует отметить, что без помощи других разбирать данную пилу без специального инструктажа не лучше, в этом случаи лучше доверить устройство мастерам.

Владельцы данной модели инструмента должны быть готовы к тому, что могут столкнуться с таким неприятным моментом, как подтек масла для смазки цепи. Точно течь не из цепи, течет из-под накладок. Масло течет с самого начала. Ну не знаю. Масло может вытекать во время работы с инвентарем и даже, когда просто лежит без деяния.

Лаконичный обзор почему масло в бензопиле окончило подаваться на шину из бака Поддержите наш канал чем можете,этим вы.

Устои

Не знаете, как разобрать бензопилу Partnerа? После очистки компрессора следуйте базовому алгоритму:

• Разборка крышки тормозной цепи;
• Разборка пыльцевого комплекта;
• Снятие верхней крышки;
• Снять ручку устройства;
• Стартовый анализ.

Это первый шаг, рекомендуется выполнить его, повторно очистив (снова с помощью компрессора) воздуховод, который может содержать части древесной пыли, от которых вы не избавились во время первой очистки.

• Корпус воздушного фильтра;
• Карбюратор.

Чтобы в картер двигателя не попало ничего лишнего, цилиндр входного окна соединен тряпкой.

На последнем этапе маховик и муфта снимаются с помощью упора поршня.

Инструкция по эксплуатации

Все инструкции по эксплуатации к бензопилам можно посмотреть на официальном сайте компании. Модели одной серии незначительно отличаются по условиям использования, как правило, этот параметр стандартен для всех бензопил. При этом, производитель может вносить некоторые изменение в мануал. Именно поэтому, перед и во время приобретения продукции Чемпион необходимо просматривать характеристики и инструкцию по эксплуатации.

Все бензопилы этого бренда имеют в инструкции стандартные указания относительно техники безопасности и правил использования. Кроме того, на последних страницах руководства производитель размещает таблицу, в которой указана периодичность и правила проведения технического обслуживания. В некоторых моделях эти таблицы совпадают.

Основные правила эксплуатации:

Приступать к выполнению работ с помощью бензопилы необходимо только после прочтения инструкции и прохождения инструктажа (для новичков) с продавцом-консультантом

Особое внимание стоит уделить сборке и настройке пилы. Все действия следует выполнять, опираясь на рекомендации в инструкции

Перед использованием рекомендуется убедиться в том, что все детали хорошо закреплены и пила функционирует без сбоев.

Обращаться с инструментом следует аккуратно. Запрещается ставить пилу на землю с включенным двигателем

Оставляя технику на длительное время, необходимо слить топливную жидкость и масло

При выборе масла стоит обращать внимание на рекомендации производителя. Как правило, это масло производителя Чемпион для двухтактных двигателей и бензин АИ 95 или 92

Если пила используется редко, оптимальная периодичность замены топливной жидкости — раз в 3-4 недели. Длительная работа может привести к перегреванию или выходу из строя двигателя и комплектующих

Через каждые 30-40, а иногда 50 минут работы (в зависимости от модели) рекомендуется приостанавливать работу и давать двигателю остыть. В более мощных моделях это время совмещают с дозаправкой

Особое внимание нужно уделить собственной безопасности. Плотная и прочная одежда, перчатки, защитные наушники и очки позволят избежать возможных травм

• Своевременное выполнение технического обслуживания позволит продлить срок службы бензопилы Чемпион.
• Хранение и транспортировка бензопилы должна осуществляться в соответствии с рекомендациями производителя. Хранить в сухом месте, а транспортировать при слитом топливе и масле в защитном чехле.

Регулировка карбюратора

Если после приобретения пила плохо работает, часто глохнет или вовсе не запускается, причиной может быть неправильно отрегулированный карбюратор. Самостоятельно выполнять эту задачу производитель не рекомендует. При этом, если придерживаться инструкциям специалистов, то отрегулировать карбюратор можно самостоятельно. Видео по выполнению этой задачи представлено ниже.

Первый запуск

Первый запуск бензопилы, как правило, осуществляется на холостом ходу и начинается с обкатки. Для проведения обкатки двигателя разводится топливная смесь в соотношении 1:25 (масло:топливо). Далее необходимо заполнить бачок системы автоматической смазки цепи и отрегулировать интенсивность подачи масла. Если этого не сделать, масло будет вытекать и ухудшать качество распиливания или вовсе не поступать на цепь.

После выполнения всех действий по сборке, настройке и заправке пилу необходимо запустить сначала на малых оборотах и постепенно повышать мощность. Следующие 7-9 бачков рекомендуется проработать в щадящем режиме, на средних мощностях. Соотношение топливной смеси в этот период составляет 1:50.

Как правило, в комплектацию Чемпион входит емкость для смешивания топлива и масла, что упростит задачу.

Что касается натяжения цепи, то на многих моделях есть специальная функция. При этом, производитель в руководстве указывает, как выполнять это действие самостоятельно.

Поломки цилиндро-поршневой группы

Причиной невозможности запустить бензопилу или вывода её на достаточную для работы мощность может быть пониженное давление смеси в цилиндре (рабочее давление — не ниже 8 атмосфер). Виной всему износ элементов ЦПГ — подшипников, колец, поршня или цилиндра.

Предварительный осмотр проводится через выпускное отверстие, чтобы получить к нему доступ, придётся демонтировать глушитель. Для более полной картины необходимо использовать компрессометр. Он вставляется в отверстие для свечи зажигания, после чего надо провернуть коленчатый вал при помощи стартера или дрели. Полностью разобраться с проблемами ЦПГ поможет лишь разбор двигателя. Сняв картер с цилиндра, осмотрите поршень. Если он покрыт сколами и глубокими царапинами его следует поменять. При выработке поверхности цилиндра проводится его расточка. Изношенность поршневого кольца определяется нагаром, неплотным контактом с цилиндром.

Общие принципы разборки

В основном, все бензопилы имеют одинаковые комплектующие, которые демонтируются по определенной схеме. Если же сборка пилы китайская, то беспокоится не о чем: чаще всего их делают по подобию европейских моделей. Как разобрать бензопилу:

• Снимается крышка сцепления.
• Убирается стартерная крышка. Чтобы это сделать, нужно выкрутить саморезы и убрать поперечную ручку.
• Чтобы снять ручку, нужно убрать крышку, которая закрывает воздушный фильтр.
• Бензиновый шланг удаляется с крышки штуцера.
• Демонтируется корпус пилы. Нужно открутить саморезы и снять крышку маслобака.
• Перед тем как снять модуль зажигания, нужно провести разбор барабана сцепления: нужно прокрутить коленвал по часовой стрелке до тех пор, пока поршень не перекроет выпускное отверстие газов.
• Затем необходимо открутить сцепление на бензопиле и снять муфту: нужно несильно ударить по нему молотком.
• Удаляются винты, демонтируется бензобак с масляным шлангом.

Как правильно собрать стартер

Нюансы конструкции и взаимодействия деталей механизма определяют сложность его обслуживания. Ручной пуск бензопилы состоит из минимального набора компонентов, чья работа построена на предельно простом принципе, интуитивно понятном при первом, вдумчивом разборе. Объяснить, как собрать стартер бензопилы, можно очень кратко, парой-тройкой следующих предложений:

Ленточная пружина вкладывается в свой корпус и вместе с ним устанавливается на стартер. Барабан с зафиксированным шнуром размещается на пружине, цепляясь выемкой за её ухо. Конструкция прижимается винтом с шайбой через отверстие в храповике.

Этот беглый экскурс отражает главные шаги сборки. Более подробное описание каждого движения, с нюансами различных моделей, процессом натяжения шнура и заменой собачек, наглядно представлено в изложенных выше инструкциях. Выбирайте интересующую вас тему, читайте, смотрите и реализуйте.

Источник

Проверка и регулировка карбюратора

В сервисных центрах регулировку карбюратора производят на специальном оборудовании. Для каждой пилы значения углов поворота регулировочных винтов разные (они указаны в инструкции по эксплуатации). Необходимость регулировки карбюратора возникает не очень часто, особенно, если пилу покупали у проверенного продавца. Все наши пилы Husqvarna перед продажей отправляются в сервисный центр, где специалисты настраивают регулировку оборотов.

Однако, нарушение фиксации регулировочных винтов иногда случается.

Причины нарушения регулировки карбюратора бензопилы:

• Сильный износ двигателя (поршней). В этом случае необходимо в большей степени позаботиться о починке двигателя, однако регулировка карбюратора может улучшить на некоторое количество времени функциональность пилы.
• Засор в карбюраторе из-за повреждения воздушного фильтра, использование бензина плохого качества и образование окалины.В такой ситуации кроме регулировки карбюратора еще понадобится и его промывка.
• Сильная вибрация пилы или повреждение защитной крышки. Это происходит крайне редко, но все же бывают случаи.

Признаки, которые указывают на необходимость регулировки карбюратора бензопилы:

• Двигатель либо не заводится, либо же заводится и тут же глохнет. Это происходит из-за использования плохой топливной смеси.
• Значительное увеличение расхода топлива и увеличение объема выхлопов. Рост количества выхлопных газов говорит о том, что топливо не полностью сгорает. Причиной этому может служить перенасыщение горючим.

Схема регулировки карбюратора у разных моделей бензопил отличается и описана в инструкции по эксплуатации. Однако общий принцип остается одинаковым: необходимо изменить количество и качество топливной смеси, подающейся в цилиндр двигателя.

Отрегулировать карбюратор нам помогут три винта:

• “L” – low, для настройки низких оборотов
• “H” – high, для настройки верхних оборотов
• “T” (“LA”, “S”) – для настройки холостого хода (у моделей, у который только один винт, есть именно винт “T”)

При регулировке карбюратора бензопилы следует соблюдать следующие правила:

• Убедитесь, что режущая цепь пилы направлены в противоположную от вас сторону
• Поставьте пилу на устойчивую ровную поверхность, режущая часть не должна прикасаться к каким-либо предметам.

Обратите внимание: в инструкции указаны точные углы поворота регулировочных винтов. Точное соблюдение указаний инструкции позволит избежать повреждения двигателя. Сам процесс регулировки карбюратора включает два пункта: базовый (при неработающем двигателе) и финальный (при прогретом включенном двигателе)

Сам процесс регулировки карбюратора включает два пункта: базовый (при неработающем двигателе) и финальный (при прогретом включенном двигателе).

Как отрегулировать карбюратор на бензопиле Чемпион?

1. Для регулировки пропорции воздуха и топливной смеси необходимо задействовать винты «L» и «H». Поворачивая их по часовой стрелке, вы увеличиваете количество воздуха, который попадает в карбюратор через дроссельную заслонку. При поворачивании винтов против стрелки часов количество воздуха, наоборот, падает. Соответственно, в первом случае обороты бензопилы Champion растут, а во втором – падают;
2. На следующем этапе нужно задействовать винт «T». Для этого при запущенном моторе инструмента поверните данный винт по ходу стрелки часов до того момента, пока цепь не начнет движение по шине. Сразу же после этого поверните его в обратную сторону до момента полной остановки цепи;
3. В конце потребуется проверить правильность настройки карбюратора бензопилы Чемпион. Для этого к ее мотору нужно подключить тахометр и проверить количество самых низких и наиболее высоких оборотов инструмента.

Как правило, бензопила Чемпион не нуждается в частой регулировке карбюратора. Главное – это соблюдать правила «холодного» запуска инструмента и применять для его заправки качественное моторное масло.

Неисправности смазочной системы и тормоза цепи

В руководстве, поставляемом с бензопилой, описана необходимость управления системой смазки цепи. Частой причиной неисправности является засорение каналов смазки. Если утечка масла невелика, инструмент можно использовать по назначению. Однако, если вы заметили значительные утечки, они должны быть немедленно устранены.

Сначала проверьте герметичность соединения между трубами и муфтами. При необходимости трубы могут быть заменены или герметизированы специальными материалами.

Если цепной тормоз не наложен, тщательно проверьте тормозные накладки. Во время работы он может быть загрязнен смазкой или опилками.

Неисправности двигателя

• двигатель не заводится;
• заводится, но глохнет;
• работает неустойчиво;
• не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы на дому, нужно действовать методом исключения. проверять поочередно нашему клиенту остается возможные причины неисправности, начиная с разработки тех, проверка не устранение которых занимает меньшее время (про устройство не работу двухтактного двигателя смотрите здесь).

Система зажигания

. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы. Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток. Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером. чтобы провентилировать камеру сгорания и удалить избыток топлива. После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. Все про ремонт бензопилы своими у меня течет масло не из пила чемпион.при. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

• надевают на свечу кабель зажигания;
• с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
• дергают за рукоятку стартера и смотрят. есть искра или ее нет.

Читайте:

При отсутствии искры нужно просто заменить свечу. Если и у новой свечи нет искры, нужно проверить состояние высоковольтного провода на наличие обрыва и контакта со свечой.

Причина отсутствия искры может заключаться и в неисправном модуле зажигания или нарушении зазора между ним и магнитопроводом маховика. Он должен равняться 0.2 мм. Нарушение зазора становится особенно вероятным, если перед этим производилась разборка пилы со съемом маховика и модуля зажигания. Зазор выставляют с помощью прокладки толщиной 0.2 мм, помещенной между бобышкой маховика и модулем зажигания. Неисправный модуль зажигания нужно заменить.

Проверив таким образом систему зажигания и не обнаружив неисправность, можно переходить к системе подачи топливной смеси.

Система подачи топлива

. Если осмотром свечи было установлено, что топливо не поступает в цилиндр, нужно рассмотреть все возможные причины этого. Это может быть:

• не поступление топлива из бака из-за забитого отверстия в его крышке (сапуна), при этом в баке создается вакуум, препятствующий вытеканию топлива;
• загрязненность топливного фильтра, установленного в баке;
• не поступление или недостаточное поступление топливной смеси из карбюратора в цилиндр.

Для диагностики двух первых причин достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течет полной струей, сапун и фильтр можно не проверять, если не течет или течет слабо, можно считать, что причина неисправности найдена. Сапун чистится иглой. Топливный фильтр извлекается через заливное отверстие опорожненного топливного бака, проволочным крючком, вместе с всасывающим шлангом, от которого фильтр отсоединяется и чистится или заменяется новым. Производители бензопил рекомендуют менять топливный фильтр каждые три месяца.

Как отрегулировать карбюратор

Оптимальные параметры смешивание компонентов топливной смеси средние заводские настройки. В процессе они естественно теряются. Даже небольшое смещение. Вращение любого винта может вызвать серьезные изменения в работе всего устройства.

Карбюратор на бензопилу регулируется на три винта, каждый из которых имеет свое обозначение:

• Н. Отвечает за настройку максимальная скорость и контролирует основной поток;
• Л. Отвечает за контроль холостого хода и позволяет контролировать образование смеси на низкая скорость;
• Т. Позволяет менять вхолостую.

Настройка должна производиться только на теплом двигателе.

Сама последовательность регулировки имеет вид L-H-T. Это означает, что вам сначала нужно отрегулировать пилу на низких скоростях, затем на максимальной скорости и в конечном итоге перейти в режим холостого хода. Наконец, вы должны проверить, как работает устройство в любом режиме.

В основном, Этапы регулировки карбюратора бензопилы имеют следующую форму:

Поместите пилу на твердую плоскую поверхность, чтобы шина была обращена к вам в противоположном направлении;
Снимите крышку и крышку для доступа к карбюратору;
Далее аккуратно снимите воздушный фильтр. Некоторые пилы могут иметь вставку из пенопластовой прокладки. Снимите ее;
Затяните винты L и H. До упора. Затем откручиваем их 2 витка

Работайте с ними осторожно, так как их легко повредить;
Запустите двигатель и прогрейте его в течение 10 минут.
Медленно поверните винт L по часовой стрелке и против часовой стрелки, чтобы найти максимальную скорость. Возьмите тахометр для точного измерения;
Поверните винт L на 90 градусов против часовой стрелки;
Затяните винт H, чтобы найти верхний предел скорости

Показания тахометра должны соответствовать значениям, указанным в технических характеристиках устройства.

1. Медленно поверните винт, который отвечает за свободное пространство против часовой стрелки. Это следует делать до тех пор, пока двигатель не начнет работать плавно.
2. Если двигатель внезапно останавливается, продолжайте регулировку, постепенно поворачивая винт по часовой стрелке.

READ Не Вращается Цепь На Бензопиле Хускварна Причина

Восстановление компрессии

Менее сложный ремонт поршня. Чтобы разобрать цилиндр, достаточно снять резьбовые крепежные детали, положить пилу на бок, чтобы не допустить попадания разрушенных компрессионных колец, юбки поршня или других посторонних предметов в картер двигателя.

READ Как Точить Цепь На Бензопиле Видео

Зеркало цилиндра изнашивается неравномерно, поэтому установка нового поршня не дает существенного эффекта. Как правило, во время капитального ремонта после проверки пригодности коленчатого вала устанавливается комплект, состоящий из цилиндра, поршня компрессионного кольца и поршневого пальца.
