Как разобрать моторчик от шуруповерта

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.

Замена электролита

  • Воду заливают при помощи медицинского шприца и заряжают с помощью прибора Imax B6. Банку после полной зарядки нужно еще раз проверить на предмет быстрой потери заряда мультиметром. Когда жидкости будет достаточно для удерживания заряда, отверстие заливают силиконовым клеем.
  • После этого банку оставляют на сутки для отстаивания и лишь потом собирают батарею.
  • Если это не помогает, взамен испорченных банок покупают новые и подсоединяют к системе.

Если вы не сильны в электрике, возможно не стоит разбирать сложные узлы устройства. Лучшим вариантом станет очистка деталей шуруповерта и их смазка маслом.

Если это не поможет, замените вышедшие из строя узлы целиком, в том числе и батарею. В специализированных онлайн и оффлайн-магазинах сейчас можно найти детали практически на все популярные модели шуруповертов от разных производителей.

Снятие патрона с разобранного шуруповёрта

Все вышеперечисленные способы предполагают снятие патрона с целого шуруповёрта. Но может возникнуть ситуация, когда электроинструмент окажется разобранным. Патрон будет снят с шуруповёрта вместе с редуктором.

Тогда снять кулачковый узел можно двумя способами:

  • Закрепить редуктор между губок тисков, используя мягкие прокладки (например, деревянные), чтобы не повредить корпус. Закрепить Г-образный инструмент в кулачках, и попробовать «сорвать» патрон при помощи молотка.
  • Подобрать торцевой гаечный ключ таким образом, чтобы он плотно садился на три шпильки редуктора (можно начать с размера 9).

READ Как обрезать деревянные плинтуса

Удерживая патрон одной рукой, второй проворачиваем ключ против часовой стрелки.

Конструкции большинства производителей современных бытовых шуруповёртов с быстрозажимными трёхкулачковыми патронами очень похожи, поэтому методы разборки применимы к большинству моделей.

Самым простым и безопасным способом является использование Г-образного огранённого инструмента, зажимаемого между кулачками патрона.

Электрические неисправности

Узнав о конструкции этого инструмента, можно переходить к рассмотрению самых распространенных неисправностей. И начать следует именно с электрочасти. Самыми характерными «симптомами» такого рода поломок считаются:

  • устройство не запускается;
  • отсутствует переключение режима «реверс»;
  • не работает регулировка числа оборотов.

Шуруповерт не запускается. Для начала следует проверить состояние аккумуляторной батареи. Если вы уже пробовали подзаряжать инструмент, и это не дало никакого положительного результата, то следует взять мультиметр и попытаться выявить проблему. Сначала нужно измерить напряжение на аккумуляторе, которое должно соответствовать показателям, указанным на самой батарее. При слишком низком значении нужно отыскать неисправную деталь — устройство для подзарядки или АКБ.

Проверить состояние «зарядника» можно с помощью мультиметра. Для этого его нужно включить в электросеть и проверить напряжение на холостом ходу. Должно получиться значение примерно на два-три вольта больше номинального. Если же напряжение вовсе отсутствует, то неисправность находится именно в зарядном блоке. В этом случае, чтобы починить инструмент, вам потребуются широкие познания в электронной технике.

В ситуации, если АКБ и зарядное устройство полностью исправны, а инструмент все равно не желает запускаться, его придется разобрать. От аккумуляторных клемм идет пара проводков. Нужно взять мультиметр и измерить напряжение непосредственно на входе кнопки при вставленном АКБ. Если на входе имеется напряжение, то батарею следует извлечь и с помощью специальных зажимов «крокодилов» нужно замкнуть провода, идущие от АКБ. Настраиваем устройство на измерение показателей сопротивления (в Ом). Надавливаем до упора на кнопку и измеряем показатель на выходе. Устройство должно отобразить показатель сопротивления.

Если это произошло — с кнопкой нет никаких проблем, а неисправность либо в щеточках, либо в каких-то иных деталях электрического двигателя. В ситуации, если прибор выдает обрыв, требуется ремонт или полная замена кнопки

Самое важное при демонтаже кнопки — не торопиться и быть максимально аккуратным, в противном случае можно потерять мелкие детали. Аналогичные действия нужно предпринять и в том случае, если отсутствует реверс

Электропривод функционирует на максимуме, а настройка числа оборотов не работает? Причина этой проблемы может быть и в регулирующем транзисторе, и в кнопке.

В том случае, если все электроцепи привода находятся в исправном состоянии, но шуруповерт так и неисправен, поломка в щетках. Специалисты рекомендуют менять эти части в том случае, если их первоначальная длина стерлась на сорок процентов.

Можно произвести проверку обмоток якоря. В случае, если неисправность именно в них, якорь можно приобрести и заменить своими руками.

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

  • поломка связана с электроникой устройства;
  • поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

  • изделие перестает реагировать на включение;
  • устройство перестало регулировать обороты;
  • произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Как заменить кисть: работа за пару минут

Но дрель может не работать из-за обычных неисправностей. Например, из-за щеток внутри двигателя. Таким образом, ремонт кисти здесь необходим, и эта работа довольно проста. Вам даже не нужны специальные знания и инструменты. Для этого мы разбираем устройство, снимаем щеткодержатели и заменяем сломанные детали. Кстати, есть модели, корпус которых не разбирается. Нужно просто удалить специальные заглушки через установочное окно, после чего мы заменим щетки.

Как видите, существуют различные поломки, многие из которых будут вам подчинены, а другие будут выполняться только специалистами сервисных центров. А чтобы снизить риск такого повреждения, вам необходимо позаботиться о своем инструменте, почистить его после работы, проверить состояние деталей и щеток, чтобы заменить их новыми. Однако, если вы видите, что не можете справиться с этим самостоятельно, отнесите устройство в мастерскую.

Источник

Неисправности, которые возникают у шуруповерта

Наиболее распространённые неисправности, с которыми может столкнуться пользователь:

  • Аппарат (к примеру, Зубр) не включается. Причины: кабель или вилка, уровень заряда, перегорания обмоток двигателя, неисправность кнопки пуска.
  • Искрит при работе. Причины: коллектор двигателя или якорь, неисправных щёток.
  • Батарея быстро разряжается. Причины: истечение срока службы, неправильная зарядка.
  • Агрегат включается сам по себе. Причина: неисправность кнопки пуска.
  • Тормоз не срабатывает. Причины: кнопка пуска или транзисторы.
  • В патроне наблюдается люфт. Причина: искривление редукторного вала.
  • Не слышно трещотки. Причины: сточились лепестки блокиратора, сломались пружины или штифт трещотки.
  • Прокручивается патрон. Причина: неисправен редуктор, придется заменить шестерёнку.
  • Заклинивание патрона. Причина: износ зажимных кулачков, которые были недостаточно смазаны.

Вышеописанные трудности необходимо решать только после разборки аппарата. Исключение — замена вилки или провода. Представленой информации обычно достаточно, чтобы разобраться, как починить шуруповерт. Если же знаний в этом вопросе не хватает, лучше обратиться в сервисный центр, к специалистам.

Диагностика двигателя прибора

В том случае, если при опускании кнопки двигатель шуруповерта продолжает работать, то кнопку придется поменять.

Когда при опускании кнопки продолжается вращение двигателя, чего раньше не происходило, тогда кнопка меняется полностью. Причиной продолжения вращения кнопки может быть ее отпускание, чего не наблюдалось до этого. При этом требуется смена кнопки полностью, или необходимо заменить транзистор отдельно.

Проверить регулятор оборотов можно с помощью мультиметра, настроенного на режим прозвона цепей. Схема регулятора оборотов не включается в общую цепь, действующую в результате полного нажатия кнопки. С этого начинается замыкание контактов. К электродвигателю шуруповерта подключаются провода в количестве двух, столько же приходится и на кнопку аккумулятора.

Кнопку включения подключают к регулирующему элементу или полевому транзистору через 3 провода, который находится вне корпуса шуруповерта. Необходимо осуществить присоединение щупов с целью прозвонки подвода, подсоединенного к электродвигателю и к тому проводу, который является входным.

При наличии возможности щупы присоединяют не только к проводу двигателя устройства, но и крепятся на входные контакты реверса. Прибор может показывать, есть контакт или его нет. Далее аналогичным образом проводят все замеры для другого провода, который является входным. После следует перевести рычаг реверса, чтобы повторить замеры. Если нет контактов, то эти изменения влияют на кнопку.

Причину поломки также стоит искать в щетках двигателя шуруповерта.

Если все элементы устройства в исправности, что показали операции, которые были проведены ранее, то обязательно проверяют то, в каком состоянии находятся щетки двигателя. Это можно осуществить путем отключения двигателя от кнопки, присоединив к его проводам мультимер через щупы.

Если малое сопротивление в цепи отсутствует, то это может указывать на то, что щетки изношены. При этом не исключается поломка якоря, что может происходить в редких случаях. Может случиться и обрыв обмотки. В данном случае производится полная замена двигателя. Если изношены только щетки, то можно восстановить двигатель шуруповерта своими руками.

Для восстановления двигателей у некоторых моделей шуруповертов меняют только щетки, а не производят полную разборку элемента. Для ремонта других моделей задняя крышка двигателя отделяется со щетками от его корпусной части. С этой целью отгибается вальцовка крышки, не задевая ее края, потому что они должны быть возвращены после окончания сборки на прежнее место.

Щетки с гибким проводом соединяются на основе точечного метода сварки для крепления к держателю. Возможно припаивание проводов для новых щеток. С этой целью можно воспользоваться только тугоплавким припоем.

Как отремонтировать патрон

Патрон у каждой определенной модели шуруповерта отличается от аналогичных элементов других моделей. Основной отличительной особенностью является способ крепления патрона:

  1. Конус Морзе.
  2. Резьбовое соединение.
  3. Резьбовое соединение с фиксирующими винтами.

Для определения способа крепления, оптимальнее всего воспользоваться маркировкой, которая наносится на гильзу патрона:

  • значение маркировки «1–6 В10» свидетельствует о способе крепления при помощи конуса Морзе.
  • надпись на подобии «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» свидетельствует о метрической или дюймовой резьбе.

В случае, если патрон крепится посредством резьбы, то необходимо выполнить ряд следующих действий:

  1. Разжать каждый кулачок патрона.
  2. При наличии винта выполнить его выкручивание.
  3. Выполнить зажим шестигранного Г-образного ключа (10 мм) короткой стороной в патроне.
  4. Малыми оборотами запустить и сразу выключить шуруповерт, таким образом чтобы произошел удар длинного края шестигранного ключа об стол. Чтобы не включать прибор необходимо просто несколько раз ударить молотком по шестиграннику. Таким образом произойдет сдвиг резьбы и выкручивание патрона.

При отсутствии результата можно разобрать шуруповерт и вынуть из него собранный редуктор. Для этого достаточно воспользоваться Г-образным трубчатым ключом (зачастую на «19»), чтобы открутить патрон, зажимая с другой стороны сторон крепежный болт редуктора с накидными головками ключей. Они обеспечивают необходимым упором, благодаря чему патроны легко откручиваются руками.

При разборке патрона снимается заглушка у основания

Пластиковые заглушки нужно осторожно поддеть ножом. Металлические следует выбивать молотком, нанося удары по основанию патрона:

  1. Необходимо заранее предусмотреть наличие большого болта, который следует закрепить в патроне и с легкими усилиями поджать, чтобы выполнить центровку. Выступ головки болта должен быть на более 2-3 см над патроном.
  2. Далее следует ударить молотком по поверхности головки болта. Патрон должен выскочить из держателя.

Наиболее часто встречаемая неисправность патронов:

  • неровно зажимаются биты;
  • возникают люфты между битой и кулачком;
  • кулачок неравномерно выдвигается.

Чтобы выяснить причины и устранить их, нужно выполнить ряд следующих действий:

  1. Разобрать патрон.
  2. Произвести снятие конусной гайки, состоящей из двух элементов.
  3. Выкрутить зажимной кулачок.
  4. Проверить резьбу на гайке и кулачке, заменить каждую неисправную деталь.
  5. Полностью собрать патрон.

Стоит учитывать, что приобрести кулачок или конусную гайку достаточно трудно, поскольку на рынок они поставляются в полной комплектации. Но их можно снять с других аналогичных патронов. В связи с этим неисправные патроны оптимальнее всего заменить на новые. Во время покупки нового элемента рекомендуется идти в магазин с шуруповертом и демонтированным старым патроном.

Пікірлер • 0

Со съемником и дурак снимет, а ты покажи как это сделать без съемника.

Я из обычной круглой трубы сделал, лучше конечно из квадратного профиля!

Диаметр вала какой у съёмника ? Движки с валом 3мм диаметром возьмёт ?

@андрей фомин предварительно закругление зашлифовать до ровной поверхности

@МАСТЕРСКАЯ MD спасибо. Ещё вопрос: с закругленных валов не соскакивает ? А то где-то читал, что закругленные валы тяжело выпресевывать .

3мм. Берёт, т.к. у них вал 3,2мм

Сам таким пользуюсь, очень приятно с ним работать. Шестерни напрессовывать предпочитаю тисками, просто, быстро и без заморочек. А вот для моторчиков где диаметр вала 5мм этот съемник не налазит. Только если расточить центральную проточку. А может есть съемник для больших валов, по типу этого. Не в курсе, мб артикул подскажешь?

пока не встречал такого съемника

Ну так знаешь артикул большего съемника?

ебать ты крут со съёмником

из обычной трубы квадратного сечения можно сделать

Разобрал Шурика макита 12 вольт .Шумит моторчик думаю подшипники высохли есть ли возможность его разобрать и попробовать отремонтироват.

@МАСТЕРСКАЯ MD хорошо будем посмотреть что там у тебя

Если хочешь чтоб исправен был твой инструмент — подпишись на канал, там полезный для этого контент.

Не заморачивайтесь, это одноразовые моторчики, даже если наколдуете что-то со втулками скольжения то вскоре наверняка щетки закончатся

на али съемник можно руб на 300 подобрать

слишком толстые губки там. не подлезет. если сточить то влезет но центровать сложно

Таким съемником можно снять шестерню, если в валу двигателя есть неглубокий центр, куда упмрается штифт. А когда вал выступает на миллиметр из шестерни и кончик округленный или плоский, штифт съемника соскакивает. А за такие деньги можно купить два таких движка.

Вот и на моем выступает на миллиметр и закруглен. Сделал сам съемник, одну шестеренку снял, а вторую не могу сорвать. А тем, кто занимается ремонтом конечно нужен. Да и не один. Я ж так и написал. Кому-то это видео конечно полезно. Я искал какой-нибудь другой способ, но толкового, без съемника, ничего не нашел. То гвоздодером «снимают», то шестерню греют :). Представляю, что внутри такого движка потом творится. Вся пайка отвалится. Да еще и выкладывают эту муть в сеть, и утверждают, что ничего не случится. Перепутал наверное посадку на горячую, со съемом.

Основные неисправности шуруповерта и их причины

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.

Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.

  1. Устройство не работает. В первую очередь, может быть неисправна электрическая вилка или кабель, полностью разряжена или неисправна аккумуляторная батарея (АКБ). Также данную проблему может вызвать перегорание обмоток двигателя, неисправность кнопки пуска, стершиеся щетки.
  2. При работе аппарата, он сильно искрит. Здесь возможна неисправность якоря или коллектора двигателя, а также проблемы со щетками.
  3. Быстро разряжается АКБ. Потребуется проверка батарей, входящих в аккумуляторный блок, с помощью тестера.
  4. Аппарат самопроизвольно включается. Скорее всего, неисправна кнопка пуска.
  5. Не работает тормоз двигателя. В таком случае требуется заменить кнопку или транзистор, поскольку эти элементы отвечают за торможение.
  6. Люфт патрона. Чаще всего, биение вызывается искривлением редукторного вала.
  7. Не работает трещотка. Возможные причины: износ лепестков блокиратора трещотки, поломка штифтов или пружины трещотки.
  8. Патрон прокручивается. Неисправность редуктора, а именно его шестеренок, может вызывать ситуацию, когда проскакивает патрон. Также неисправность данного узла является причиной того, что работающий двигатель не крутит шпиндель.
  9. Патрон заклинил, не получается открутить и вытащить сверло или биту. Как правило, произошло заклинивание зажимных кулачков по причине недостаточной смазки или поломки внутренних частей патрона.

Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.

Устройство шуроповерта

Практически все представленные на рынке модели шуроповертов имеют схожую конструкцию.

Основные узлы шуруповерта

  • Электродвигатель. Является исполнительным и основным органом, преобразующим электрическую энергию в энергию вращения.
  • Планетарный механизм. Позволяет изменять направление вращения патрона инструмента.
  • Широтно-импульсный регулятор. Дает возможность при изменении усилия на кнопку включения корректировать обороты.
  • Патрон. Представляет собой механический узел для фиксации бит, свёрл и других инструментов.
  • Корпус. Изготовленный из пластика литьем под давлением, он служит остовом для монтажа всех исполнительных узлов шуруповерта. В качестве эстетичного дополнения на корпусе уставлена прорезиненная рукоять.
  • Регулятор усилия (трещотка). Устанавливается между планетарным механизмом и патроном. Ограничивает момент затяжки для предотвращения проскальзывания биты в шурупе и, как следствие, возможного повреждения монтируемого материала. Каждая цифра на трещотке обозначает момент затяжки, который увеличивается в зависимости от возрастания цифрового ряда.

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

  1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
  2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
  3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
  4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
  5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
  6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
  7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
  8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Частые неисправности

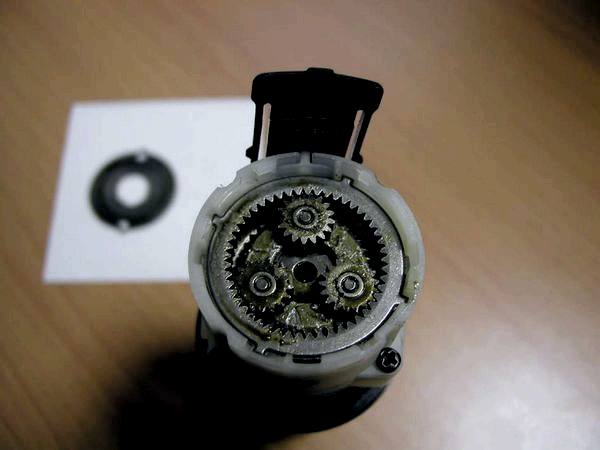

Редуктор шуруповерта Слабым местом шуруповерта является редуктор.

Чтобы обеспечить максимальную компактность инструмента, конструкция содержит двухступенчатый планетарный редуктор, в котором вал двигателя и рабочего органа (патрона) оказываются соосными.

Чаще всего сворачиваются малые шестерни (сателлиты) в первой ступени редуктора. На них приходится не самое большое усилие в механизме, и поэтому производители часто делают их из прочных пластиков в дешевом бытовом инструменте. Нередко изнашивается муфта ограничителя, когда злоупотребляют работой трещотки. Износ подшипника вала редуктора приводит к радиальному биению.

Электрические неисправности чаще всего возникают при износе щеток, особенно у строителей, которые не берегут шуруповерт от попадания каменной пыли внутрь. Она очень быстро стирает щетки и портит коллектор мотора. В самом моторе возможны замыкания между витками, которые резко снижают эффективность двигателя и быстро выводят его из строя.

Кнопка-регулятор скорости и переключатель реверса также боятся пыли и грубого воздействия: ударов, сильного нажатия и т.д. В результате быстро выходят из строя.

Батареи часто “подводят” пользователей инструмента, вернее будет сказать, что пользователи сами нарушают их эксплуатационный режим. Особенно коварной оказывается диаметральная разница между литий-ионными и никель-кадмиевыми батареями: первые нужно как можно чаще подзаряжать, а вторые, наоборот, разряжать полностью перед очередной зарядкой. Не вникающие в эти тонкости потребители, небрежно изучающие инструкции, учатся на своих ошибках. Рассмотрим подробнее, почему не работает шуруповерт, и как устранить эту причину.

Принцип работы двухступенчатого редуктора шуруповерта

  • Солнечная шестерня мотора вращает сателлиты. Вращение происходит по круговой траектории кольцевой шестерни. Отсюда становится понятно, что водило вращается медленнее, чем сам мотор.
  • Далее первое водило отдает крутящий момент на вторую троицу сателлитов. Передача происходит через солнечную шестерню. Вторая троица тоже вращается по круговой траектории, как результат – второе водило получает ещё меньше оборотов. Оно соединяется с основным валом патрона.

Это схема двухступенчатого редуктора. Устройство редуктора шуруповерта одинаково, отличается лишь количество сателлитов. К примеру, для 3-ступенчатого редуктора добавляется ещё один механизм.

Как разобрать патрон шуруповерта

Чтобы проделать эту операцию, нужно в основании снять заглушку.

Пластиковую деталь достаточно поддеть ножом.

Металлическую можно выбить тяжелым предметом ударом по основанию зажимной гильзы.

  • берут крупный болт и вставляют его в цилиндр, после чего слегка центрируют небольшим зажимом кулачков; при этом головка болта выступает на пару сантиметров над гильзой;
  • бьют молотком по болту.

После этого остается самая интересная часть – разборка непосредственно цилиндра.

Необходимо разделить его на составные части – рукав, основание, шайбу, подшипник и гайку.

Конструкция может быть несколько иной, но в целом деталь состоит из этих элементов.

В редких случаях разобрать цилиндр без повреждения и возможности собрать обратно в том же виде нельзя.

Но если конструкция предполагает такую возможность, то можно воспользоваться следующим способом.

Инструкция, как разобрать патрон самым простым и эффективным способом – с использованием перфоратора:

  • в перфоратор вставляют какой-нибудь переходник; роль последнего может сыграть, например, сломанное сверло диаметром 10-12 мм;
  • на переходник надевают патрон тыльной стороной – той, которая противоположна кулачкам;
  • убирают кулачки и упирают цилиндр в твердую поверхность, но обязательно через амортизирующий буфер (резина, пенопласт и т. п.);
  • включают перфоратор в ударном режиме.

Благодаря вибрации разбираем патрон за считанные секунды.

В результате манипуляций с цилиндра слетает рукав, обнажая прочие детали.

После чистки элементы легко собираются обратно.

Важно не перепутать местами кулачки – хотя они похожи, в процессе работы инструмента детали притираются, и требуют правильной сборки. Некоторые сложные конструкции требуют распиливания муфты. Некоторые сложные конструкции требуют распиливания муфты

Некоторые сложные конструкции требуют распиливания муфты.

После профилактических или ремонтных работ половинки собирают с помощью кустарной «шины».

Но в большинстве случаев указанный метод – с использованием ударной дрели или перфоратора – работает.

В каких вариантах нужен ремонт либо подмена шестерни

Самая распространённая неувязка, при которой придется подменять шестеренку шуруповерта (к примеру, модели «Интерскол») — сгорел сам моторчик. В таком случае нужно приобрести новейший движок, на котором уже имеется шестеренка. Но, есть принципиальный аспект — неувязка заключается в том, что на электромоторе заводская шестерня может не подступать к тому редуктору, который установлен на самом шуруповерте. В этом случае требуется или находить движок, который соответствует размерам редуктор, или же произвести операцию по подмене малеханького узла.

Иная неувязка: патрон начинает прокручиваться во время работы. Это показывает лишь на неисправность редуктора, а поточнее — шестеренки, которая не цепляется за зубчики. Это приводит к проскакиванию патрона. Неисправность этого узла показывает на то, что движок не крутит шпиндель.

Редуктор шуруповерта в сборе

Опытнейший мастер может осознать, что предстоит подмена рассматриваемого узла в том случае, если при работе в редукторе начинают появляться посторонние шумы, а также в процессе вращения шпинделя наблюдаются проскальзывания, либо огромные рывки.

Рассматриваемый узел не подлежит ремонту даже, если он выполнен из сплава, а поэтому его нужно поменять.

Все операции, которые могут придти в голову мастера для ремонта шестерёнки, окончатся неудачей из-за малых размеров узла и невозможности надежного крепления отпавших зубчиков, а поэтому не стоит растрачивать время.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
