Как разобрать патрон шуруповерта

Как снять?

Теперь поговорим, как снять рассматриваемую деталь. Это может быть нужно для осуществления плановой чистки и смазывания, что позволит повысить срок работы инструмента. Сначала разберем случай отсоединения патрона с болтом фиксации. Будет нужен шестигранник, имеющий подходящий размер:

• в первую очередь откручивается винт по часовой стрелке, если деталь с левой резьбой;
• перед этим нужно разжать кулачки максимально, чтобы увидеть его;
• вставляем ключ в кулаки и быстро прокручиваем его против часовой стрелки;
• осуществляем откручивание патрона.

Если речь идет о демонтаже патрона с конусом Морзе, то здесь понадобится иметь под рукой молоток. Используя его, можно выбить хвостовик из корпусного гнезда. Сначала осуществляется разбор шуруповерта, после чего вытаскиваем вал с расположенными на нем патроном и редуктором. Используя трубный ключ, осуществляем выкручивание цилиндра зажима.

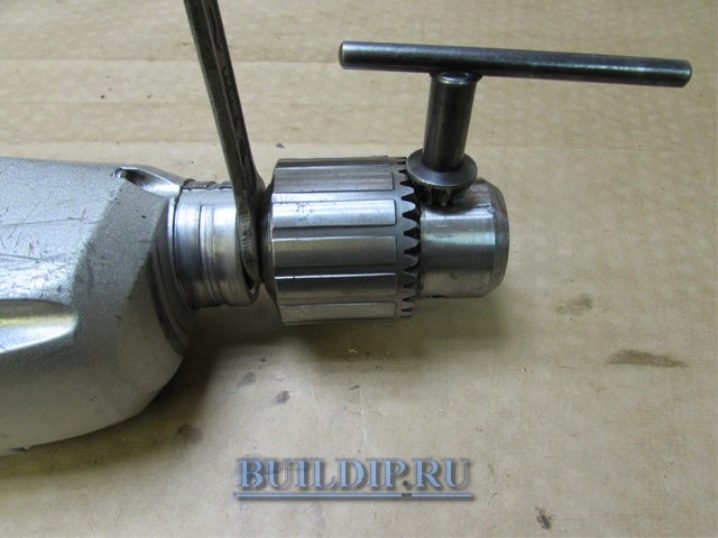

Теперь перейдем к демонтажу патрона с резьбовым соединением. Порядок действий будет таким:

• осуществляем откручивание крепления резьбового типа при помощи Г-образного шестигранника;
• вставляем 10-миллиметровый ключ в цилиндр короткой стороной, после чего крепко фиксируем его кулачками;
• запускаем шуруповерт на небольших оборотах, и сразу его отключаем так, чтобы свободная часть шестигранника ударилась об опору.

В итоге всех проделанных действий фиксация резьбы должна ослабнуть, после чего зажимной цилиндр можно будет вытащить со шпинделя без особого труда.

Бывает, что снятие не удается осуществить ни одним из указанных выше способов. Тогда устройство следует разобрать, и в зависимости от производителя и модели осуществлять те или иные действия. Покажем процесс разборки на примере шуруповерта компании Makita.

Владельцы таких моделей имеют необходимость открутить патрон, где применяется резьбовая фиксация с креплением винтового типа, выполняющим вспомогательную функцию.

Тогда потребуется открутить винт, после чего нажать на клавишу стопора вала. После этого заворачиваем корпус шуруповерта в тряпку и закрепляем в тисках. Прижимаем в кулачках шестигранный ключ и бьем по нему молотком, чтобы можно было снять цилиндр.

Пошаговая инструкция разбора

Иногда возникает необходимость его разборки по следующим причинам:

1. Сильное засорение.
2. Заклинило патрон.
3. Износ кулачков.

Практика показывает, что самый простой и распространённый способ разборки осуществим при помощи перфоратора.

Пошаговая инструкция:

• Снимаем пыльник с перфоратора.
• Вставляем небольшой переходник.
• Кулачки перфоратора задвигаем внутрь, разжимая патрон до максимума.
• Между патроном и стеной закладываем какой-нибудь амортизационный материал, кусок структурированного полистирола, например, или резины.
• Прижимаем перфоратор вместе с разбираемым патроном и амортизатором к стене.
• Включаем перфоратор, поставив его в режим удара.
• Через несколько секунд детали патрона будут раскручены, то есть патрон разобран.
• Теперь следует вынуть кулачки и произвести визуальный осмотр.

Если дрелью пользовались для сверловки стен, то высока вероятность присутствия внутри оснастки пыли, цемента, мелких частиц кирпича и так далее. Необходимо извлечь весь мусор, если понадобится, промыть детали керосином. Потом, протерев детали, смазать их консистентной смазкой.

Важно — не менять кулачки местами. Для того чтобы этого избежать следует использовать маркировку, подписав каждый из них, а также и посадочные места

Далее необходимо сделать следующее:

1. Выдвигаем кулачки вперёд.
2. Устанавливаем гайку (состоит из двух сухарей), с помощью которой ключом можно раскручивать и закручивать патрон на место.
3. Кулачки прячем внутрь устройства путём его откручивания.
4. Обойму патрона устанавливаем на место.
5. Запрессовываем обойму. Это можно сделать различными способами, например, с помощью токарного станка. В этом случае передняя часть оснастки зажимается в патрон станка, а задняя поджимается задней бабкой. Более простой «домашний» метод заключается в следующем: берётся массивная металлическая плита, на которую ставится разбираемая оснастка. На верхнюю его часть кладётся толстая шайба из цветного металла. Нанося лёгкие удары молотком по шайбе, запрессовываем обойму на место.

Узел пригоден к дальнейшей эксплуатации.

• Цена: 23 Р–
• Добавить в корзину
• Товар есть в наличии
• К сравнению

Cтоимость и срок доставки по запросу

Код товара: 216103

Технические характеристики:

Страна
КНР

Все характеристики

• Цена: 23 Р–
• Добавить в корзину
• Купить в один клик
• Товар есть в наличии

Cрок и стоимость доставки по запросу

Самовывоз м. Ак. Янгеля:

Самовывоз ПВЗ СДЭК:

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, среднее: 0 из 5)

Особенности снятия и ремонта патрона для разных производителей шуруповертов

Модели разных производителей могут различаться по конструкции, поэтому рекомендуется знать некоторые особенности того, как разобрать головку шуруповерта.

• Макита. У инструмента для бытового использования дома часто пластиковые патроны, поэтому снимать их нужно аккуратно, чтобы не повредить. Для кулачковых элементов изначально требуется разжать кулачки. В изделиях Makita часто присутствует автоматическая блокировка, патроны в основном одномуфтовые.
• Зубр. Изделия торговой марки отличаются надежностью. Чтобы заменить патрон, требуется просто раскрутить его с вала.
• Интерскол. Для замены патрона на шуроповерте Интерскол понадобится проводить аналогичные действия — по часовой стрелке выкрутить винт, после чего извлечь корпус.
• Бош. Шуруповерты Bosch очень похожи на модели Макита, поэтому разбираются аналогично. Единственным отличием является наличие автолота в патроне.
• Хитачи. Модели достаточно простые в обслуживание, рекомендуется изучить инструкцию производителя. Для удаления патрона применяют описанные выше методики.
• Девольт. Изделия Dewalt (как и Декстер, Метабо, Вихрь и другие) очень напоминают Зубр, Интерскол и Хитачи, поэтому к ним подойдет та же инструкция. В Деволт патрон должен просто откручиваться с вала.

Снять патрон с шуруповерта не сложно. Рекомендуется сначала выяснить, какая именно деталь установлена, а затем воспользоваться одним из нескольких методов в зависимости от модели устройства.

Какие насадки можно использовать с патроном шуруповерта?

Для шуруповертов существует большое количество насадок (бит). Некоторые из них входят в стандартный набор, некоторые можно приобрести отдельно.

Стандартный набор состоит из следующих бит:

• шестигранной;
• квадратной;
• под прямой шпиц;
• звездочки и другие.

Дополнительно можно приобретать насадки для монтажа мебели, вентиляции, кондиционеров, автомобильного салона, биты для полировки различных материалов (дерево, металл, стекла, лаковых предметов), снятия последствий коррозии. также существует специальная бита для заклепок, но ее можно устанавливать только при наличии функции реверса в устройстве. Для закручивания саморезов под углом используется угловой адаптер, для нарезки металла – пила (нож) или ножницы. Используя последнюю разновидность, нужно быть очень осторожным и крепко держать шуруповерт, так как он очень неустойчив в руках во время работы.

Как выбрать новый патрон

Шуруповерт, как уже отмечалось – это самый широко применяемый электрический инструмент. его применяют при проведении и капитального, и косметического ремонта. Его широко применяют в домашних работах, и на производстве. Дома его применяют для бурения стен и установки крепежа под навесные конструкции, например, книжные полки или кухонные принадлежности. Его можно использовать для установки крепежных изделий, собирая новую мебель. Интенсивная эксплуатация, рано или поздно, приводит к тому, что он выходит из строя.

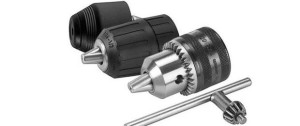

Дрель-шуруповерт со сменными патронами

По большей части, чаще всего ломается патрон. Это может из-за износа губок или посадочного места. В таком случае, патрон начинает бить, в этом случае нарушается точность выполняемых работ и возникают прочие неприятности. То есть его необходимо снять и отправить в ремонт или заменить на новый.

Этот электрический инструмент можно использовать не только для установки крепежа, с его помощью можно сверлить отверстия, с применением насадок шлифовать поверхности. То есть, шуруповерт может выполнять множество функций. Но существует одна тонкость. Его нельзя долго эксплуатировать, то есть он может работать в режиме 15/45. 15 минут работы, 45 минут отдыха. В противном случае может произойти перегрев редуктора и после остановки шпинделя пластиковые детали могут прикипеть друг к другу. Это приведет к сложностям в эксплуатации и разборке шуруповерта для его ремонта и обслуживания.

В строительных магазинах шуруповерты реализуют уже с предустановленным патроном, но не помешает в хозяйстве иметь и патрон другого типа. Обычно на заводе-изготовителе устанавливают быстрозажимную оснастку, но использовать его для сверлильных или буровых работ нецелесообразно.

Поэтому, желательно иметь в запасе кулачковое приспособление. Он более устойчив к вибрационным нагрузкам. Ко всему прочему он более надежно фиксирует рабочий орган (сверло, биту и другие насадки) и надежно его удерживает.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Некоторых интересует, как снять патрон с шуруповерта. Это требуется для выполнения профилактических и ремонтных работ. Выполняя необходимую работу своими руками, можно сэкономить. Существует несколько видов патронов, каждый из которых обладает своими особенностями.

Типоразмеры и расшифровка

Для того, чтобы выбрать подходящий вариант для замены, требуется узнать его типоразмер. На конусе присутствует специальная маркировка, где:

• Первые числа (через тире) — варианты размеров хвостовика, которые допустимо устанавливать на изделие в миллиметрах.
• Буква и цифра следом — это калибровка конуса. Выделяют 9 разных показателей.
• В некоторых случаях на конусе после буквы могут быть написаны цифры в виде «1×1» (цифровые значения зависят от модели), таким образом указываются параметры резьбы. Величина указывается в миллиметрах или дюймах.

На некоторых изделиях бывает немного иная маркировка (например, 4 — 15 мм ½ — 22 UNF). В подобном случае подразумевается, что показатели 4 — 15 мм — это диаметр допустимых для использований бит, ½ – размер резьбы в дюймах, а 22 — это количество витков в одном дюйме.

Тиски могут понадобиться в серьезных случаях

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

1. Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
2. Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками

Свинчивание быстрозажимного патрона со шпинделя шуруповёрта После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

1. Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
2. Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
3. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
4. Свести кулачки патрона до минимального зазора.
5. Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

1. Отсутствие спецовочной перчатки.
2. Мощность шуруповёрта превышает 500 Ватт.
3. Неуверенность в собственных силах.
4. Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

1. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
2. Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
3. Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
4. Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
5. Запустить двигатель и дать ему возможность набрать максимальные обороты.
6. Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
7. В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу

Возможен и второй вариант этого способа:

1. После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
2. «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Как открутить патрон на шуруповёрте

Уже давно не секрет, что откручивать и закручивать шурупы удобнее и быстрее всего именно шуруповертом.

Любой инструмент имеет свойство изнашиваться и выходить из строя. Особенно это касается подвижных и часто употребляемых деталей. В шуруповерте таковым компонентом считается зажимной патрон. Элемент, который полностью вышел из строя, следует заменить. Но для начала надо понять, как снимается патрон. Для этого нужно немного узнать о технических характеристиках устройства. Чтобы провести ремонтные работы понадобится молоток, отвертка, тиски и некоторые ключи.

Способы крепежа патрона

Патроны чаще всего крепятся к валу такими способами:

1. Посредством конуса Морзе
2. Резьбовым способом
3. При помощи фиксирующего винта

Конус Морзе один из самых легких и практичных методов, который начал использоваться с 19 столетия. Плоскость вала обработана в виде конуса с назначенными параметрами. Аналогичный конус находится в середине патрона. При их объединении происходит оперативное и крепкое соединение составных частей.

Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.

Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Как правило, винт обладает головкой для крестообразной отвертки, а также левой резьбы. Необходимо по максимуму открутить кулачки у патрона, чтобы его увидеть.

Как определить метод крепления на шуруповёрте

Способ крепежа легко узнать, если внимательно осмотреть детали. Патрон разновидности конус Морзе будет иметь следующую надпись: 1-6 В10. Это значит, что в патроне допустимо закрепление насадок с диаметром хвостовика равного 1-6 мм, а В10 – это указатель величины конуса Морзе.

Патрон, зафиксированный при помощи резьбового крепления, имеет маркировки:

1. Метрическая резьба (отечественная продукция) – 1,0-11 М12х1,25
2. Дюймовая резьба (иностранное производство)– 2-13 мм ½-20 UNF

Как снять и поменять патрон + (Видео)

Если вы столкнулись с заменой патрона, первоначально, следует разобраться со способом его крепления. Для проведения процедуры с минимум усилий, специалисты не рекомендуют перегружать шуруповерт в каждодневном применении. Если вы без перерыва работаете инструментом в течение пятнадцати минут, вращающиеся части могут перегреться и крепко зафиксироваться в гнезде. Тогда будет сложнее провести замену. Эксперты рекомендуют проверенные способы снятия патрона, описанные ниже:

1. Открутить резьбовое крепление посредством шестигранника Г-образной формы, который наверняка найдется у каждого хозяина. Далее следует вставить шестигранник (размер — 10 мм) поместить коротким краем в патрон и плотно сдавить в кулачках. После этого запустить и моментально выключить устройство на малых оборотах, чтобы свободный край слегка ударился об стол, таким образом, резьба ослабнет и можно выкрутить патрон.
2. Если патрон держится на резьбе с фиксирующим винтом, тогда:
3. Открутить винт с левой резьбой по направленности часовой стрелки.
4. Затем вставить шестигранник в кулачки, и быстрым движением руки либо молотка провернуть свободный край против часового хода. Теперь можно откручивать патрон.
5. Если оба метода не сработали:
6. Достаем из открытого корпуса вал, на котором расположен редуктор и патрон. Для изъятия патрона нужно воспользоваться трубным ключом.
7. Чтобы снять и поменять патрон с конусом Морзе нужно иметь при себе молоток, которым хвостовик будет освобождаться из гнезда корпуса.

Снятие патрона: Шуруповерт Макита + (Видео)

Обычно электроинструменты бренда Макита оснащены резьбовым креплением со вспомогательной фиксацией посредством винта с левой резьбой.

Следует придерживаться ряда действий:

• Открутить фиксирующий винт (по часовому направлению).
• Активизировать кнопку стопора шпинделя.
• Обвернуть плотной тканью корпус и сдавить в тисках.
• В кулачках стиснуть шестигранник.
• Ударяя молотком по свободной плоскости ключа, патрон прокручивается, а затем убирается с вала.

Снятие патрона: Шуруповерт Бош

Шуруповерты марки bosch, как правило, оборудованы фиксирующим винтом.

• Ключ ставим в кулачки и затягиваем на пару щелчков.
• Инструмент кладется на край стола.
• Надавливая на кнопку стопора, снимаем фиксатор патрона на валу.
• Патрон снимается против часового хода.

Все действия требуют особого внимания и последовательности при разборке/сборке.

Получив теоретические знания о видах патронов, вам будет проще самостоятельно произвести ремонт шуруповерта Интерскол, Хитачи, а также других производителей.

(2 оценок, среднее: 4,00 из 5)

Как разобрать шуруповерт

Шуруповерты разбирают не только с целью выяснения причин неполадок и замены изношенных деталей, но и с целью проведения профилактических работ. Разборка инструмента не требует особых умений и не является сложной в выполнении поэтому, как разобрать шуруповерт рассмотрим по подробнее в сегодняшней статье.

Шуруповерты сегодня бывают разные на вид в зависимости от модели и производителя, но по типу используемой энергии их классифицируют на сетевые и аккумуляторные. Сетевые шуруповерты используют обыкновенную сетевую электрическую энергию в то время как аккумуляторные шуруповерты используют сохраненную в аккумуляторах.

У каждого из этих разновидностей шуруповертов есть и свои достоинства и недостатки, но сегодня мы эту тему не затронем а попробуем всего лишь разобраться в вопросе как разобрать шуруповерт сетевого типа. Работая с различными по твердости материалами, располагающие внутри корпуса детали и модули шуруповерта покрываются толстым слоем пыли и грязи.

Читать далее на сайте https://stroivagon.ru  статьи на эту тему:

1. Ремонт шуруповерта своими руками.

2. Устройство шуруповерта.

Со временем пыль и частицы обработанного материала накапливаются внутри достаточно много и представляют большую угрозу для работоспособности инструмента. Поэтому инструмент следует разобрать, почистить от пыли и грязи и произвести визуальный осмотр располагающихся внутри корпуса деталей на предмет износа. Как правило после длительного периода работы шуруповерта графитные коллекторные щетки требуют замены.

Очень важно при замене щеток иметь в запасе оригинальные щетки  или же с аналогичными характеристики, рекомендуемые производителем шуруповерта. Изношенные сильно детали необходимо заменить на новые, а после этого правильно проводить обратную сборку шуруповерта

Сегодня мы проведем разборку сетевого шуруповерта ШВ2-6-РЭ завода Фиолент, посмотрим из чего он состоит и произведем обратную сборку инструмента.

Основные характеристики шуруповерта ШВ2-6-РЭ :

1. Потребляемая мощность 520 Вт.

2. Максимальный диаметр шурупа-6 мм.

3. Частота вращения на холостом ходу -0 -3000 мин‾¹.

4. Оснащается универсальным магнитным держателем.

5. Вес шуруповерта 1,2 кг.

6. Оснащается реверсом для вывинчивания шурупов.

7. В комплекте быстродействующая полумуфта позволяющая бесшумно отключить вращение магнитного держателя.

8. Имеет удобную скобу для закрепления на ремень.

9. Оснащается регулируемым ограничителем глубины завинчивания.

Так как сетевые шуруповерты оснащаются как правило одними и теми же узлами и модулями, разборка  и обратная сборка для всех моделей почти одинакова. Поэтому усвоив разборку и обратную сборку одного типа шуруповерта вы без труда сможете разобрать любую модель любого производителя. Далее я предлагаю перейти от слов к делу и ознакомиться с процессом разборки.

Как разобрать сетевой шуруповерт

Шаг-1. Разборка корпуса шуруповертаДля того чтобы разобрать шуруповерт, необходимо сперва открутить самонарезающиеся винты крепления корпуса шуруповерта с помощью отвертки.

Шаг-2. Разборка магнитного держателя

Для полной разборки шуруповерта необходимо его разобрать по частям. Например я провожу  сначала разборку универсального  магнитного держателя. Универсальный магнитный держатель шуруповерта состоит из вала на котором установлены подшипник, пружина и полумуфта.

3. Шаг-3. Разборка электродвигателя

Для разборки электрического двигателя просто вынимают ротор из статора, при этом процесс разборки проводят с максимально осторожностью. Так как легко можно повредить обмотку ротора или статора

Также при этом учитывают что ротор имеет на одном конце коллектор с подшипником а на другом конце вентилятор и редуктор, поэтому разбирают все перечисленные модули в сборе.

Шаг-4. Разборка статора и кнопки пуска

Для разборки статора электрического двигателя проводят его выемку из корпуса совместно с щеткодержателями и кнопкой пуска. После полной разборки шуруповерта необходимо провести профилактические работы,заменить изношенные детали на новые, затем его правильно собрать  обратно. О том как его правильно собрать обратно, можно узнать в другой статье на сайте.
