Как разобрать редуктор мотоблока

Неисправности двигателя

Сбои в работе двигателя могут возникать как при запуске, так и в процессе эксплуатации. В данном случае нужно обязательно проверить свечи зажигания. Если они сухие – существует проблема с подачей топлива, а если влажные – неисправность находится в самом двигателе.

Одной из самых распространенных проблем при запуске считается отказ системы зажигания. Чтобы устранить такую неисправность, в первую очередь нужно осмотреть электроды свечей, и удалить наждаком нагар, который мог на них образоваться.

После этого свечи промывают бензином и высушивают. Проблемы с запуском также могут быть связаны с неправильным расстоянием между электродами. В этом случае их нужно просто аккуратно подогнуть до указанного производителем расстояния.

Кроме того, проблемы с зажиганием могут быть связаны  с повреждением электропроводки или изоляторами свечей. Эти элементы подлежат замене. Также отсутствие запуска двигателя может быть связано с дефектами статора. К сожалению, починить эту деталь своими силами невозможно и ее придется просто заменить.

Гораздо чаще двигатель показывает признаки неисправности непосредственно в процессе работы. Это связано с тем, что небольшая сельскохозяйственная техника подвергается большим нагрузкам и требует регулярного осмотра и профилактики.

Примечание: Если мотоблок стал двигаться рывками или издавать посторонние шумы, нужно обязательно выключить его, дать двигателю остыть и только после этого приступить к осмотру.

Распространенными проблемами в работе двигателя считаются:

  1. Самостоятельным набор оборотов двигателем свидетельствует о том, что рычаги регулятора и тяги ослабли и их нужно отрегулировать повторно.
  2. При нажатии на рычаг газа, двигатель не набирает обороты, а наоборот – теряет мощность. Это свидетельствует о перегреве мотора, поэтому технику нужно выключить и подождать, пока он полностью остынет.
  3. Перебои в работе двигателя могут быть связаны с засором воздушного фильтра или глушителя. Технику нужно выключить, остудить и осмотреть детали для очистки и устранения засоров.

Кроме того, сбои в работе мотора могут быть связаны со сбоями в работе карбюратора или недостаточном количестве масла в нем. В данном случае деталь нужно разобрать, осмотреть и залить новое масло.

Эксплуатация и обслуживание Нева МБ-2

Неисправности со свечами

Прежде всего, проверьте работоспособность свечи.

Для этого необходимо вывернуть свечу, протереть электроды и убрать нагар. Затем выполнить пункты, описанные выше в регулировке зажигания. Свечи исправны — если есть искра. Если искры нет, вероятно, свечу придется заменить.

В инструкции по эксплуатации мотоблока Нева МБ-2 производитель указывает величину зазоров между электродами свечей зажигания и рекомендуемые модели свечей:

  • свеча А11Р (производство России) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
  • свеча NR17С (BRISK) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
  • свеча WR8АС (BOSСH) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм.

Перед началом работы мотоблока необходимо проверить, установлена ли на свече зажигания уплотнительная шайба и не осталась ли в отверстии головки цилиндра уплотнительная шайба от предыдущей свечи.

Снимать и устанавливать свечу зажигания можно только после полного остывания головки цилиндра до температуры окружающей среды. Если в ходе снятия свечи зажигания с двигателя было превышено усилие затяжки на более чем 50%, дальнейшее применение такой свечи НЕ РАЗРЕШАЕТСЯ.

Проверка и настройка сцепления мотоблока Нева МБ-2

Основная функция сцепления — это подключение коробки передач к двигателю, ее отключение, а также подключение к двигателю других рабочих устройств. Если возникает перегрузка при работе, сцепление начинает буксовать — так другие детали мотоблока защищаются от поломки.

Проверка работы сцепления может производиться по схеме ниже.

Если рычаг сцепления находится на положении «Выключено», тросик сцепления ослаблен. Следовательно, натяжной ролик опускается и соприкасается с приводным ремнем. После чего приводной ремень и малый ролик переходят в опущенное положение — так прекращается подача мощности от двигателя к трансмиссии.

Если рычаг сцепления приведен в положение «Включено», тросик сцепления натягивает натяжной ролик, следовательно, нижняя часть ремня плотно прижимается, малый шкив дает движение большому шкиву и происходит передача мощности.

Регулировка или настройка сцепления мотоблока Нева МБ-2 выполняется следующим образом:

  • если рычаг сцепления включен, он будет поднимать натяжной ролик, приводя мотоблок в движение. Правильное положение — параллельное расположение клиновых ремней по обе стороны от шкива двигателя.
  • если рычаг сцепления ослаблен, то натяжной ролик будет опускаться и отключит сцепление. Чтобы избежать отключения сцепления, а значит и пробуксовки мотоблока, нужно следить за положение клиновых ремней, приводя их в параллельное положение.

Замена сальников редуктора

Замена сальников в мотоблоке Нева МБ-2 производится в случае обнаружения протекания масла.

Подобное состояние опасно тем, что редуктор мотоблока может остаться без масла, а это приведет к быстрому износу агрегата.

Последовательность замены сальников следующая:

  • Снять фрезы с вала, очистив от грязи вал и крышки от загрязнений и остатков масла.
  • Открутить болты крышки, обстучав с нее масло и мусор, снять крышку с редуктора.
  • Старый сальник заменяется новым, протирается насухо.
  • Крышка возвращается на место (при необходимости она кладется на герметик) и фиксируется болтами.

Регулировка клапанов

Регулировка клапанов — достаточно простая процедура, для выполнения которой понадобятся гаечные ключи, отвертки и щуп. Процесс регулировки клапанов нужен для установления оптимальных и технически правильных зазоров между клапанами двигателя мотоблока. Регулировка клапанов на примере мотоблока Нева МБ-23 (принцип один и тот же для всех)

Последовательность регулировки следующая:

  • снять кожух, которым закрыт двигатель;
  • снять крышку клапанной коробки;
  • произвести регулировку (см. ниже);
  • установить на место крышку клапанной коробки;
  • поставить на место кожух.

Клапаны располагаются под клапанной крышкой. Величину зазора можно проверить щупом. Зазор впускных клапанов составляет 0.15 мм, а выпускных — 0,2 мм. Щуп должен уместиться под клапаном при правильном размере зазора.

Для регулировки гайки клапана ослабляются, затем вставляется щуп, после чего производится сама регулировка, и гайка клапана закручивается.

Производитель акцентирует внимание на том, что в мотоблоках Нева МБ-2 зазоры между торцами клапанов и торцами толкателей (0,1÷0,2 мм) обеспечены подшлифовкой торцов при первоначальной сборке двигателя и не регулируются в процессе эксплуатации!

Для чего используется редуктор?

Частота вращения ротора генератора, оптимальная для выработки электрического тока, составляет около 2000 об/мин. Существуют и менее быстроходные виды генераторов, но в любом случае для качественной работы ветроколесо должно придавать ротору генератора достаточно высокую скорость. Существующие условия редко позволяют получить высокие значения.

Решением вопроса становится установка между рабочим колесом и ротором генератора повышающей передачи — редуктора. Он увеличивает частоту вращения генератора за счет одно- или многоступенчатого повышения частоты вращения, для чего используется система шкивов или устройства планетарного (дифференциального) типа.

При использовании редуктора на один поворот рабочего колеса приходится несколько оборотов вала генератора. Если конструкция редуктора многоступенчатая, то передаточное число может быть увеличено в десятки раз, хотя это чревато потерей мощности.

Необходимо учитывать, что редуктор позволяет получить высокую скорость вращения за счет резкого (пропорционально передаточному числу) падения мощности на валу. Получить высокую скорость в данном случае означает потерять усилие, позволяющее инициировать вращение ротора, стронуть тугой вал с места, преодолеть залипания магнитов.

Какие бывают поломки?

В большинстве проблемы в редукторе мотоблока возникают вследствие перегрузок. К таким поломкам относят лопание втулок на металлической цепи, что приводит к так называемой «пробуксовке». Также владельцы мотоблоков очень часто обнаруживают перебитые втулки переключение скоростей. Во избежание таких неприятностей, бывалые владельцы советуют переключать скорости только во время полной остановки техники, ни в коем случае не на ходу. Кроме этого, распространенным явлением принято считать обрыв звезды. То есть заводской сварки недостаточно, чтобы звезда выдерживала перегрузки.

«Выйти» из этой досадной ситуации очень просто, нужно просто вернуть звезду в исходное положение и прихватить ее сваркой гораздо качественней. Боковые нагрузки приводят к износу опорной шайбы, после чего наблюдается слет втулок с цепи. Помимо всего вышесказанного, необходимо периодически проверять уровень масла в редукторе, а также производить его замену.

Редуктор Нева МБ 2 – Устройсво редуктора Нева МБ-2,чертежи и описание.

Регулировка и размеры ремня

Клиновый ремень на мотоблоке помогает агрегату осуществлять движение вперед и назад. Когда соскакивает приводной ремень, техника перестает корректно функционировать.

Для того чтобы определиться с размером данной детали, необходимо замерить промежуток от шкива к роликам. Рекомендуемые параметры ремня: ширина — 0,85 см, высота — 0,6 см.

Чтобы натянуть ремень, необходимо проделать следующие манипуляции:

  • Извлечь кожух.
  • Ослабить винт натяжения штатной ременной детали.
  • Отодвинуть все винты, которые удерживают кронштейн на корпусе мотоблока.
  • Вытащить старую запчасть и выполнить настройку шкивов.
  • Место между деталями протереть и продуть штанги.
  • Установить новый ремень, один конец которого должен быть соединен с валовой частью, а другой — со шкивом.

Замена сальников редуктора

Причиной поломки редуктора могут стать неправильно функционирующие сальники. Поэтому ремонт редуктора мотоблока Нева может включать в себя следующие действия:

  • Демонтаж фрез с валовой части.
  • Очистка вала и крышки от загрязнений и остатков масляной жидкости. С крышки следует снять все винты и промыть их.
  • Заменить старую запчасть на новую и протереть весь механизм насухо.
  • Вернуть крышку на место и зафиксировать ее болтами.

В некоторых случаях необходимо разобрать редуктор:

  • Снять головку с рукоятки переключения передач.
  • Убрать с валовой части втулку и пружину.
  • Снять все винты и затяжные болты.
  • Воспользовавшись тонкой отверткой или ножом, снять правую половину данной детали.
  • Снятые запчасти нужно промыть, а неисправные — заменить.
  • Сборка редуктора осуществляется в обратном порядке.

Основные неисправности

Причиной ремонта мотоблока Нева МБ-2 могут стать:

  • неправильно отрегулированный ремень клапана;
  • сальники редуктора;
  • неверная настройка карбюраторной системы;
  • не выставленное зажигание;
  • неисправности со свечами.

Почему не заводится, стреляет, дымит, и что с этим делать

Ремонт двигателя своими руками рекомендуется делать только по истечении срока гарантийного обслуживания.

Если мотор не заводится, причина может быть в следующем:

  • Отсутствует искра. В этом случае рекомендуется вытащить свечной элемент и вставить его в специальный надсвечник, а корпус поставить на цилиндр. После этого нужно завести двигатель. Если искра не появилась, рекомендуется заменить свечу.
  • Топливо не доходит до мотора. Нужно осмотреть и продуть шланг, который соединяет карбюратор и кран. При необходимости можно разобрать карбюратор и промыть его изнутри бензином марки А-95.

Если мотокультиватор дымит на холостом ходу, нужно:

  • Осмотреть и прочистить воздушный фильтр.
  • Проверить уровень масляной жидкости. При необходимости слить излишки.

Если двигатель стреляет, то причиной этого может быть натяжение рабочей пружины. В случае неполадок следует его отрегулировать.

Востановление мотоблока МБ1

Всем добрый день! Я вроде как новенький в вашем форуме но решил поделится своей историей восстановления мотоблока Мб1 насколько мне известно. Вообще мотоблоку наверно лет 30 уже если не больше только при мне он в сарае пролежал в разобранном в виде лет 15, и все таки у меня дошли руки его собрать.Двигатель оригинальный восстанавливать до конца не стал в иду не возможности в моем городе найти на него хоть какое то навесное оборудование поэтому был куплен китайский Форза 6,5л.с. Также были полно

стью заменены все подшипники и сальники на мотоблоке переделано крепление под заднею скорость и т.д. Много фото нету так как был занят процессом сборки и не успел все покрасить но это я думаю летом исправлю так как уже пора было капать огороды))) Вообщем дальше фото.Кстати кому надо могу продать на запчасти старый двигатель.если не кому не нужен сдам на металлом)))(двигатель крутится компрессия есть дядька говорил что он даже был откапитален но так и не установлен на мотоблок)

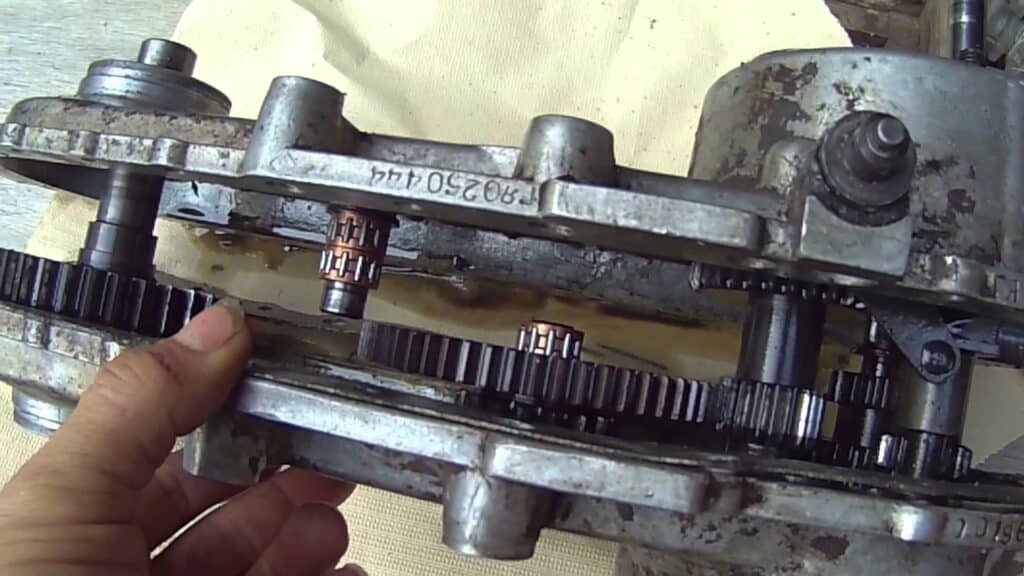

Устройство редуктора на мотоблоке Нева

Редуктор мотоблока Нева отвечает за передачу вращения исходящее от мотора к колесам и навесным инструментам. Он контролирует вращательное число, скорость, а также направление — вперед или назад. В принципе, редуктор для моделей МБ 2 и МБ 1 мало чем отличаются, поэтому здесь мы рассмотрим именно второй вариант. Устройство редуктора сделано так, что на его наружной части корпуса расположены составляющие, необходимые для изменения передач.

Рычаг КПП имеет 5 позиций. Когда вы нажимаете на него, вилка выводит муфту из зацепления. Когда вы рычаг бросаете, вилка возобновляет свое первоначальное положение. Мотоблок будет приостанавливаться, когда привод будет подсоединен к правой полуоси. От звездочки идет крутящий момент. Когда ручка утоплена, цепляя левую звездочку, передача понижается. Если вам нужна высшая передача, ручку нужно до конца выдвинуть.

Как правильно заменить масло

На полноценную работу устройства влияет своевременная замена масла. Оно способно обеспечить высокую степень производительности, увеличить срок службы мотоблока.

От повышенных нагрузок в первую очередь страдают цепи – они соскакивают из-за повреждения втулок. Чрезмерные боковые нагрузки приводят к скорому износу опорных шайб, что грозит сбоями в работе цепей. В таком случае не рекомендуется задействовать устройство на наклонной поверхности или резко поворачивать.

Мотоблок «Каскад» требует заливать масло каждые 50 часов. Перед тем как выбрать моторное масло и топливо, следует подробно изучить инструкцию по эксплуатации. В разделе «Ремонт» указан список рекомендуемых производителем веществ, подходящих конкретно для вашей модели.

В летний сезон стоит обращаться к маслам серии 15W-40, зимний – 10W-40, подойдет также отечественная продукция. Для трансмиссии же используются – ТАП-15В, ТАД-17И или 75W-90, 80W-90.

Пользуясь мотоблоком, важно не забывать проверять уровень масла, регулярно производить его замену. Только так вам удастся продлить работоспособность своему земельному помощнику

Чтобы правильно поменять масло, необходимо соблюдать следующие правила:

  • установите агрегат таким образом, чтобы крылья были параллельны поверхности, а редуктор под наклоном;
  • лучше всего поставить мотоблок на возвышенность, так будет легче слить старое масло;
  • открутите наливную и сливную пробки, не забудьте подставить емкость или поддон;
  • после слива старой жидкости, закрутите сливную пробку, через заливную залейте свежее масло.

Как проверить масло в редукторе мотоблока?

Отслеживать количество масла следить постоянно. Иначе халатное отношение к технике приведет к фатальным последствиям. Через каждые 50 часов заливается свежее масло. Наряду с этим следует избегать чрезмерных нагрузок, которые в итоге приводят к быстрой выработке механизмов и комплектующих. Перейдем непосредственно к замене масла:

  1. Устанавливаем технику на ровной площади. Находим щуп, длиною 70 см.
  2. Щуп загибается и просовывается в отверстие для залива масла до упора, после чего вынимаем прут.
  3. Наблюдаем уровень масла, который должен быть минимум 25 см. В сухой редуктор доливают 2 литра масла, минимум 1.5 литра.

Заливное масла должны быть ГОСТовским. Дешевое масло использовать бессмысленно, потому что рано или поздно, оно вызовет поломки внутри редуктора мотоблока.

Ремонт редуктора мотоблока Нева МБ 2 своими руками

Автомеханик, специализируется на С/Х технике

Еще не так давно возделывать свои участки при помощи средств малой механизации было проблематично. Это было связано с рядом причин: небольшой выбор и стоимость товара, бьющая по карману землевладельца. Сейчас ситуация резко изменилась. На рынке представлена продукция различных компаний из стран ближнего и дальнего зарубежья.

Причем цена сельхозтехники вполне доступная. Появились надежные и многофункциональные помощники – мотоблоки, которые быстро и качественно обрабатывают участок земли: вспашка, окучивание, посадка, покос, а также уборка мусора и снега на придомовой территории. Все эти и другие операции выполняются посредством навесного оборудования, приводимого в движение редуктором мотоблока МБ 2.

Редуктор можно отремонтировать своими руками

При выходе из строя устройства процесс исправления поломок идентичен другим конструкциям мотоблоков

Самые распространенные нарушения в работе минитракторов, на которые стоит обратить свое внимание:

  • при остановке вращения коленчатого вала необходимо раскрутить редуктор и внимательно осмотреть внутренние элементы на предмет разрушения;
  • если из глушителя повалил белый дым – причина в карбюраторе;
  • двигатель замедляется и глохнет – необходимо дождаться остывания мотора, затем проверить уровень масла и почистить головку цилиндра и поверхность блока от загрязнений.

Элементарные правила пользования механизмом поможет избежать дорогостоящего ремонта агрегата.

Устройство редуктора

Назначение устройства – передача вращательного движения от двигателя к дополнительному навесному оборудованию. Конструкция редуктора состоит из системы переключения передач, сцепления и рычага переключения. При нажатии на рычаг включается в работу пониженная передача. Если ручку передвинуть до упора, подключится повышенная передача.

В этом видео вы узнаете о плюсах и минусах данного мотоблока:

Устройство по виду сборки

В зависимости от возможности разобрать и отремонтировать устройство, преобразователи делятся на два типа:

  1. Бюджетный вариант, в котором устанавливаются недорогие одноразовые детали. При выходе из строя запчасти лучше редуктор заменить на новый.
  2. Разборная конструкция, позволяющая беспрепятственно заменить вышедшую из строя запчасть. Может надежно служить несколько лет без поломок.

По типу конструкции редуктора бывают следующие:

Данный тип механизма оснащен обратным ходом мотоблока.

Ремонт и неисправности редуктора

Если в устройстве мотокультиватора присутствуют подвижные детали, значит, обязательно применяют машинное масло. Для качественной работы механизма используют только качественное средство и следят за уровнем масла. В случае необходимости проведения ремонтных работ, все этапы можно условно разделить на:

  1. Сливают масло и очищают поверхность редуктора от загрязнений.
  2. Разбирается корпус и осматривается каждый элемент устройства.
  3. Меняются нужные детали.
  4. Выполняется обратная сборка с заливкой нового смазочного материала.

Разборка редуктора мотоблока Нева МБ 2 подробно представлена в видео на нашем сайте.

Основные причины, которые могут повлечь выход из строя редуктора:

  • течь масла через изношенную манжету;
  • некачественное средство смазывающего материала;
  • потеки на выходном валу вследствие износа кромки манжеты;
  • разрыв звездочки блока;
  • обрыв цепи;
  • износ резьбы рычага переключения передач.

Замена масла

Уровень смазочного средства показывает необходимость в его замене. Если время пришло, то процедуру выполняют следующим образом:

  1. Для начала выбирают горизонтальную площадку и ставят на нее мотоблок Нева МБ 2.
  2. Находят на двигателе пробку для залива машинного масла и очищают ее и поверхность рядом от всевозможных загрязнений. Пробка, она же является щупом, должна находиться в нижней части сбоку.
  3. Через отверстие заливают новое масло и проверяют уровень жидкости при помощи щупа.

Замена сальника

Если появились подтеки масла, это означает, что пора менять сальник. Работу следует сделать в кратчайшие сроки, иначе можно остаться без мотоблока, ведь движение металлических элементов внутри устройства приведет к его разрушению.

Последовательность операций такая:

  1. Демонтировать навесное оборудование, установленное на выходном валу.
  2. Очистить вал и редуктор от грязи и мусора.
  3. Открутив болты крепления, снимают крышку.
  4. Производится замена старого на новый сальник.
  5. Устанавливается крышка на место и фиксируется болтами.

Как выбрать?

Преобразователь для мотоблока можно изготовить своими руками, но если нет необходимого опыта, то лучше приобрести его в специализированных торговых точках. Сегодня на рынке представлен огромный спектр качественных модификаций, стоимость которых варьируется в зависимости от различных технических и качественных характеристик.

На цену могут повлиять следующие факторы.

  • Качество материалов, из которых изготовлены комплектующие.
  • Количество функций, выполняемых преобразователем.
  • Статус производителя.
  • Реверсивный механизм (его наличие или отсутствие).
  • Воспроизводимая мощность. При выборе следует не гнаться за большей мощностью, а ориентироваться на технические характеристики транспортного средства. Поскольку возможности редуктора и двигателя должны совпадать.
  • Тип конструкции (разборный или неразборный).
  • Конструктивные особенности. Например, тип передачи или вид сцепления.
  • Срок службы. Как показывает практика, грамотно подобранный преобразователь способен прослужить от 7 до 15 лет в зависимости от типа передачи.

При покупке преобразователя не нужно забывать про габариты двигателя. Будет обидно потратить деньги на то, что потом не войдет в корпус. При выборе редуктора необходимо также позаботиться о масле, которое заливается в него. Оно играет важную роль, являясь залогом эффективной и бесперебойной работы механизма.

При выборе нужно учитывать несколько факторов.

  • Климатические условия. Если транспортное средство будет эксплуатироваться в северных районах, то отдайте предпочтение тем средствам, которые не замерзают при минусовых температурах. В южных областях не следует тратиться на покупку таких вариантов.
  • Нагрузки. При наличии тяжелой или целинной почвы мотоблок будет работать при повышенных нагрузках, а значит трение между деталями увеличится, вращательный момент усилится. Чтобы увеличить срок службы запчастей, следует подбирать смазочную жидкость, учитывающую эти особенности.

При выборе редуктора от какого-то конкретного производителя помните, что при ремонте необходимо менять вышедшие из строя комплектующие на подобные. Поэтому следует выбирать поставщика, который имеет свои представительства в вашем регионе.

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки комплектуются разными по своей конструкции и предназначению редукторами. Используемые для работы сельскохозяйственных машин механизмы делятся на следующие виды:

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и трансмиссии агрегата. Отличные характеристики и невысокая стоимость такого узла делают его одним из наиболее популярных среди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем самым, существенно увеличив производительность механизма;

Понижающий редуктор для мотоблока – задача механизма этого типа заключается в увеличении мощности мотора и снижении количества его оборотов. Такие редукторы считаются одними из наиболее надежных и эффективных механизмов, так как они состоят из прочных стальных деталей, которые практически не поддаются износу, и штатной воздушной системой охлаждения. Мотоблоки, оборудованные такими редукторами, легко справляются с любой нагрузкой, и могут решить множество хозяйственных задач;

Реверс-редуктор – этот механизм обратного вращения устанавливается между коническими шестернями, которые, в свою очередь, располагаются на главном валу мотоблока. Данная реверсивная схема довольно проста, благодаря чему ее разборка занимает не более 10 минут. Главное преимущество реверсивного редуктора заключается в возможности заднего хода. В числе недостатков следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа комплектуются тяжелые мотоблоки. Он используется преимущественно для передачи крутящего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Среди основных плюсов шестеренчатого редуктора следует выделить высокую надежность и простоту конструкции. Единственный минус такого механизма заключается в сложности при обслуживании. Тем не менее, большинство производителей мотоблоков оснащают свою технику именно шестеренчатым редуктором. Если вы планируете изготовить самодельный редуктор, то лучше всего сделать механизм именно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для изготовления каждого из элементов такого редуктора используются материалы, обладающие повышенной прочностью. Передаточные числа червячных редукторов колеблется в пределах от 1 до 4. Количество передач напрямую зависит от количеств резьбовых каналов на винте механизма. Среди главных преимуществ червячного редуктора следует выделить высокую эффективность механизма. Он применяется при производстве техники, от которой требуется пониженная угловая скорость и максимально высокий крутящий момент. Червячный редуктор обеспечивает плавный ход и низкий уровень шума при работе мотоблока.

Каждый из перечисленных типов механизмов обладает своими преимуществами и недостатками. Об этом следует помнить, выбирая мотоблок, укомплектованный тем, или иным редуктором.

Как поменять сальники на мотоблоке?

Если вы обнаружили утечку масла с редуктора мотоблока, то это свидетельствует о необходимости замены сальника механизма. Эта процедура выполняется в следующем порядке:

  • Вначале снимите с вала фрезы, тщательно очистите их от грязи и остатков масла;
  • Отверните болты крышки, защищающей редуктор. Если крышка слишком плотно «сидит» на корпусе, по ней нужно простучать молотком;
  • Вытащите старый сальник и протрите место под ним;
  • Нанесите на края нового сальника герметик, установите деталь и закрутите крышку редуктора.

В среднем, замена сальника отнимает не более 10 минут времени. Перед эксплуатацией мотоблока обязательно убедитесь в том, что герметик полностью высох.

Все перечисленные советы по замене масла и сальников для редукторов мотоблоков подходят для сельскохозяйственных машин Фермер, СКА, Нева МБ-1 и МБ-2, а также для агрегатов марок Каскад и Ока.

Сложные технические устройства даже при условии высокого качества сборки и комплектующих со временем приходят в негодность. Редуктор мотоблока при интенсивной эксплуатации в течение длительного времени требует проведения ремонтных работ, иначе устройство не будет корректно работать.

Особенности

Самый простой вариант — использование двух шкивов с разными диаметрами. Один, больший, устанавливается на валу ветроколеса. Он, посредством клиноременной передачи, передает вращение на меньший шкив, установленный на валу генератора. Скорость вращения возрастает на величину, пропорциональную отношению диаметров шкивов.

Подобная передача может иметь несколько ступеней, например, с вала ветроколеса на промежуточный шкив, с него — на шкив генератора. Каждая передача дает увеличение скорости вращения, но снижает мощность пропорционально передаточному числу. Это может отрицательным образом сказаться на работе генератора — слабое усилие на валу не сможет заставить начать вращаться, преодолеть залипания и прочие сопротивления ротора.

Более сложный тип редуктора, которые самостоятельно не изготовить — планетарный. Он представляет собой систему зубчатых колес, состоящую из:

  • коронная шестерня (эпицикл), представляющая собой окружность с зубьями, направленными внутрь. Ее диаметр самый большой, все остальные шестерни находятся внутри. Она получает исходный вращающий момент и последовательно передает его
  • сателлиты — это шестерни относительно небольшого диаметра, находящиеся в зацеплении с центральной (конечной) шестерней или с другими сателлитами
  • водило представляет собой окружность, на которой находятся оси сателлитов
  • солнечная (центральная) шестерня. Она принимает на себя импульс от сателлитов, вращаясь со скоростью, обусловленной передаточным числом

Планетарные редукторы имеют высокую компактность, отсутствие открытых деталей исключает опасность выхода элементов из строя. Металлические детали защищены от коррозии, возможность каких-либо отказов или сбоев в работе минимальна. При этом, самодельный планетарный редуктор изготовить крайне сложно, а приобрести его довольно дорого.

Для использования на горизонтальных ветрогенераторах предпочтителен именно планетарный редуктор, так как он надежнее, компактнее и не требует постоянного обслуживания, тогда как у самодельных клиноременных устройств постоянно случаются какие-либо отказы (рвутся ремни, заклинивает валы и прочие проблемы).

Смазка для редуктора.

Приобрёл культиватор Pubert ELITE 55 HC 2, в инструкции ничего несказано про смазку цепного и реверс редутора. Люди добрые, подскажите какой тип (марка) смазки применяется для этих узлов.

Shihan написал : Приобрёл культиватор Pubert ELITE 55 HC 2, в инструкции ничего несказано про смазку цепного и реверс редутора. Люди добрые, подскажите какой тип (марка) смазки применяется для этих узлов.

На сайте » > написано что надо применять специальное малсо для трансмисии Pubert, видимо подойдет любое, класса GL5.

2Миша_30 , в моём случае (мотокультиваторе), для смазки редуктора применяется пластичная смазка. Вот её название и интересует.

Shihan написал : 2Миша_30 , в моём случае (мотокультиваторе), для смазки редуктора применяется пластичная смазка. Вот её название и интересует

Вы уверены? По картинке, как мне показалось, редуктор цепной, а не червяк. Если же пластичная смазка то можно посмотреть от Мантиса, Husqvarna для бензокос, цена вопроса до 250р за 100-150г.

Да, точно цепной, на странице написано.

Миша_30 написал : Да, точно цепной, на странице написано.

Но, почему его смазывают пластичной смазкой? Вот она » >

Миша_30 написал : Но, почему его смазывают пластичной смазкой?

Это к производителю. А ведь некоторые редуктора (цепные) заправляют трансмиссионкой.

У вас, что лопаты или вертуальная мототехника? И вы её необслуживаете. Неужели все отдают 250рэ за сто грамм незнаю-чего, но фирменного? Которое возможно фасуют за ближайшим углом из бочки с Литолом.

Shihan написал : У вас, что лопаты или вертуальная мототехника? И вы её необслуживаете. Неужели все отдают 250рэ за сто грамм незнаю-чего, но фирменного? Которое возможно фасуют за ближайшим углом из бочки с Литолом.

У меня живая, работающая мототехника

, смазку за 250р не приобретал, хотя продавцы везде не просто советуют, а просто втюхивают фирменную смазку. Когда открыл редуктор культиватора Мантис, посмотрел что там, то решил не добавлять ничего — не требовалось. Но смазка на Литол совершенно не похожа, цвета «сало», и достаточно густая. А вот в бензокосу постоянно добавляю Литол. Ничего полет нормальный, по тех. документации фирменная смазка до 200 С якобы.

2Миша_30 , я посмотрел заменитель фирменной смазки, от аналогичного мотокультиватора, так вот это получился Литол-24. Вобщем буду мазать им. Тему наверное можно закрыть.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
