Как разобрать ствол перфоратора Makita 2450

Описание перфоратора марки HR 2450

Эта модель обойдется в 6400 руб. Она представляет собой профессиональный инструмент, который может использоваться в интенсивном режиме. Работать с помощью «Макита 2450» вы сможете, установив устройство на сверление, сверление с ударом или долбление.

Модель обладает встроенной электроникой, именно эта функция необходима для регулировки скорости вращения, когда приходится использовать материалы разной плотности. У оператора будет возможность довольно просто сменить насадки, система заблокируется, если произойдет обесточивание сети, помимо прочего, инструмент имеет надежную расцепную муфту. Дополнительно можно использовать 50-мм коронку с твердосплавными резцами.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками. При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.


На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

  • износ защитного резинового пыльника поз.1;
  • расслабление стопорного кольца поз.2 или его частичный износ;
  • износ шарика поз.20;
  • потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита. Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.


Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.


Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1 ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания. Патрон собран.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.
Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.
металлическое кольцо поз.27. арт. 324216-6.
Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке,сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Ремонт составляющих ствола

Ствол перфоратора «Макита 2450» может потребовать ремонта. В нижней части корпуса ротор удерживается щетками, которые предварительно вынимаются. Затем отсоединяется ротор, для этого его необходимо вынуть, ведь удерживается он за счёт трения шестеренок. Теперь мастеру предстоит отделить его от ударного механизма. Резиновые кольца изнашиваются чаще всего. Это происходит из-за неправильной эксплуатации инструмента. Если ударный механизм вышел из строя, то характерными признаками этого являются неприятный шум и отсутствие удара при работающем перфораторе.

После того как удастся разобрать редуктор, куски и обломки посторонних предметов необходимо убрать

Важно отыскать неисправную деталь, чтобы очистить от старой смазки. В состав ствола входит боёк, который тоже достаточно часто разрушается

Поврежденные детали необходимо удалить, заменив их на новые, которые покрываются тонким слоем смазки.

Характеристики модели HR 2450 X8

Перфоратор «Макита 2450», отзывы о котором позволят вам сделать правильный выбор, обладает максимальной силой удара в 2,7 Дж. Сверлить буром бетон вы сможете, проделывая 24-мм отверстия. Сверлильного патрона и виброзащиты в инструменте нет. Максимальный диаметр сверления древесины составляет 32 мм, что касается металла, этот параметр эквивалентен 13 мм.

Частота ударов в минуту достигает 4500. Что касается частоты вращения шпинделя, она изменяется от 0 до 1100 за минуту. Кирпич с помощью данного оборудования вы сможете сверлить, используя 50-мм коронку. Длина кабеля равна 4 м, имеется в оборудовании электронный реверс. Эта модель обладает мощностью в 780 Вт. Весит устройство 2,4 кг.

Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Характеристики HR 2450

Весит вышеупомянутая модель 2,4 кг

Самой важной характеристикой является мощность, она эквивалента 780 Вт, в модели имеется электронный реверс, а также три режима, в одном из которых вы сможете работать. Максимально возможный диаметр отверстия, которое можно проделать с помощью коронки, составляет 54 мм, что верно для бетона

Если использовать бур, то этот параметр будет равен 24 мм. Если речь идет о кирпиче, то коронка сможет проделать отверстие в 50-мм.

Сетевой кабель в устройстве имеет длину, равную 4 м, а вот сила удара составляет 2,7 Дж. Данный перфоратор «Макита 2450» позволяет работать еще и с древесиной, в ней вы сможете проделать 32-мм отверстия

Имеется в устройстве предохранительная муфта, важно знать еще и о частоте вращения шпинделя, которая может изменяться до 1100 оборотов в минуту. Частота ударов составляет предел до 4500 в минуту

Имеется в агрегате функция, отвечающая за регулировку частоты вращения.

В металле с помощью данного перфоратора вы сможете просверлить 13-мм отверстия. В комплекте поставляется сверлильный патрон. Нет в оборудовании функции виброзащиты, что иногда отталкивает потребителей и заставляет их выбирать другие модели перфораторов.

Параметры выбора

Чтобы перфоратор прослужил долго, а не сломался через полгода из-за чрезмерных нагрузок рекомендуется выбирать оборудование учитывая его эксплуатационные параметры

Есть основные моменты, на которые надо обратить внимание

Ударная сила сверла

Это основной параметр производительности оборудования. Данный параметр измеряется в джоулях. Здесь имеется в виду не нажим на рукоять а особенности устройства, с какой силой он будет бить по бетону или др. материалу. Один из параметров, который отвечает за глубину бурения.

  • Для рабочих, постоянно занимающихся ремонтом, предпочтительно выбирать модели с силой удара от 4 до 12 Дж.
  • Для периодичного использования подойдет перфоратор с показателем 1-2 Дж.
  • А для частой работы с бетонными поверхностями необходимо оборудование с силой удара 27 Дж.

Ударная частота

Частота удара – второй важный рабочий параметр перфоратора. Если сила толчка будет большая, а частота удара низкая, то работа пойдет медленно.

  • Для профессионального использования оборудования подойдут параметры 5-6 тысяч ударов в минуту.
  • Если перфоратор планируют использовать на бытовом уровне, можно купить инструмент с показателями 3-4 тысячи ударов в минуту.

Частота и мощность вращения

На глубину бурения влияют сила и частота удара. А мощность и скорость вращения патрона со сверлом – это важный параметр, от которого зависит скорость обработки толстых поверхностей. Для быстроты оборотов необходим мощный мотор.

  • Если необходимо работать с толстыми стенами, перегородками, показатели мощности перфоратора должны колеблется в пределах от 700 до 1200 Вт (скорость вращения в пределах 2500 оборотов).
  • Если планируется работать с тонкими перегородками (до 4 см), достаточно мощности мотора в 500 Вт и скоростью вращения до 1200 оборотов.

При выборе параметров мощности стоит обратить внимание на диаметр сверла. Высокая скорость вращения оправданна, если в работе используют тонкий бур. А толстое сверло на высоких оборотах будет быстро изнашиваться

А толстое сверло на высоких оборотах будет быстро изнашиваться.

Режимы работы

У каждой модели перфоратора есть несколько режимов работы. Это особенность инструмента. Если модель работает в двух режимах – это вращение и вращение с ударом. Трехрежимные модификации могут работать только на удар.

Стоимость перфоратора напрямую зависит от количества режимов. Если у мастера разнообразная деятельность (бурение сквозных отверстий, монтаж крепежа), стоит приобрести трехрежимный инструмент. Для однотипной работы можно приобрести двухрежимный перфоратор.

Форма и вес корпуса

Оборудование этого типа используется в работе в разных условиях, поэтому от формы и веса корпуса зависит продуктивность и быстрота утомляемости рабочего. У более легких моделей горизонтальное расположение двигателя. Они являются оптимальным вариантом для монтажа подвесного потолка.

У перфораторов с вертикальным расположением двигателя вес больше, но их корпус компактнее. Они более продуктивны для бурения стен. Для работ с дорожным покрытием были разработаны самые тяжелые Т-образные модели перфораторов.

Емкость батареи

При выборе аккумуляторного перфоратора надо обратить внимание на емкость батареи. От этого показателя зависит продолжительность работы оборудования. Для частого использования стоит обратить внимание на модели с аккумулятором емкостью 3-4 А

Для частого использования стоит обратить внимание на модели с аккумулятором емкостью 3-4 А

Самостоятельный ремонт перфоратора

Помимо электрических неисправностей, таких, как перегоревшая обмотка двигателя, стирание щеток на нем же, или выход из строя переключателя – в перфораторе могут случиться поломки механические.

Поршневая ударная группа (особенно в кривошипно-шатунном исполнении) ломается редко, а вот основной элемент передачи нагрузки – патрон, может внезапно выйти из строя.

Чаще всего это происходит по причине несвоевременной смазки во время смены рабочего наконечника. Возможен и естественный износ при интенсивных нагрузках.

Прежде всего, разберемся, как снять патрон. Можно отремонтировать его не снимая, однако это не так удобно. Патрон крепится на шпинделе или винтовом стержне. Для работы потребуются: молоток, крепкая отвертка, плоскогубцы с длинными губками и рожковый ключ. Настольные тиски существенно облегчат процесс, если крепление окажется слишком затянутым.

Снимаем стопорное кольцо с патрона

Для начала патрон необходимо разобрать. Точнее демонтировать наружную часть механизма. Снимаем защитную резиновую муфту на торце и первое стопорное кольцо.

Затем смещаем рабочую муфту движением, как для смены наконечника, и снимаем второе стопорное кольцо. Кольца разжимаются при помощи мощной отвертки, автомобильный съемник стопорных колец тут не подойдет. Усилие прилагается большое, поэтому старайтесь избежать травм.

Разбираем быстрозажимной механизм патрона

Далее необходимо разобрать механизм SDS. Извлекаем пружину и фиксирующие шарики. Для снятия патрона необходимо закрепить шпиндель. Или наоборот – разобранный патрон зажать в тисках, а шпиндель вращать рожковым ключом за лыски. Если таковых на валу нет – придется разобрать корпус перфоратора, и найти способ зажать шпиндель в тисках. Тогда вращать необходимо сам патрон.

От постоянных ударно-крутильных нагрузок, резьба может сидеть очень плотно. Отмачивание при помощи WD-40 результата не даст. Необходимо нанести несильный, но резкий удар по корпусу патрона для снятия напряжения, тогда резьбовое соединение ослабнет.

Все части необходимо отмыть в проникающей жидкости, например, – керосине. Проверить износ фиксирующих шариков, при необходимости заменить их на новые. Осмотреть пружины на предмет сколов и деформации.

Ремонт перфоратора Makita hr2450

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Makita позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса. Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Самым незаменимым инструментом в любом ремонте является перфоратор. Так, как он является многофункциональным инструментом — в нем множество сложных механизмов и деталей, которые подвергаются нагрузкам и со временем выходят из строя. Сервисный центр GsmMoscow предлагает недорогой и качественный ремонт перфоратора Makita hr2450. Предварительная диагностика осуществляется бесплатно. Восстановлением занимаются опытные профессионалы. Запасные части всегда присутствуют на складе. Сервис гарантирует качественную замену неисправных деталей на оригинальные и высокачественные. Каждому клиенту выписывается гарантийный талон, по окончанию ремонта. Владелец перфоратора Makita может присутствовать как во время диагностики, так и во время восстановления, на которое понадобится примерно 58 минут.

Сборка перфоратора Makita

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

  • Установить перфоратор на жесткую поверхность, подняв его ствол вверх
  • Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Схема Makita HR 2450

Система перфоратора Makita-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

  • Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
  • Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
  • Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Конструкция прибора

Перфоратор обладает сильной ударной функцией, которой нет у обычной дрели. Это достигается наличием специальных элементов конструкции, которые создают пневматический толчок рабочего инструмента с большой кинетической энергией.

Вращающее движение электрического двигателя преобразуется в колебательное движение за счёт сжатия воздуха между двумя поршнями. Компрессия создается за счет колебания поршня, которое передается ему от электродвигателя с помощью специального редуктора.

Несмотря на сложность конструкции, большинство поломок легко диагностируются и устраняются, в сложных случаях для ремонта перфораторов следует сначала обратиться к подробной инструкции.

Как разобрать перфоратор Макита своими руками? Схема сборки модели 2450

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

  • Общий вес – 2,04 кг
  • Система SDS позволяет крепить буры
  • Можно долбить и сверлить
  • В системе предусмотрены три режима функционирования
  • Наибольшее число ударов в минуту – 4500
  • Поступательная сила движения – 2,7 джоуля
  • Мощность сетевого питания составляет 780 ватт.

Почему перфоратором Макита нежелательно долбить?

Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:

  • Износ промежуточного вала
  • Деформация зажимных узлов
  • Поломка шатунной системы
  • Недостаток смазки для корректной работы
  • Поломка ударных составляющих

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

  • Снять патрон
  • Снять переключатель
  • Устранить дефекты во внутренней части корпуса
  • Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

  • Установить перфоратор на жесткую поверхность, подняв его ствол вверх
  • Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

  • Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
  • Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
  • Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными. Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов. Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита

Вначале снимается защитный пластмассовый корпус черного цвета . Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.
Отделяется ротор от механической части(редуктора) просто.
Правой рукой надо зажать редуктор, ротор зажать левой.
Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.
Основные неисправности перфоратора Макита происходят в механической части инструмента .

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма

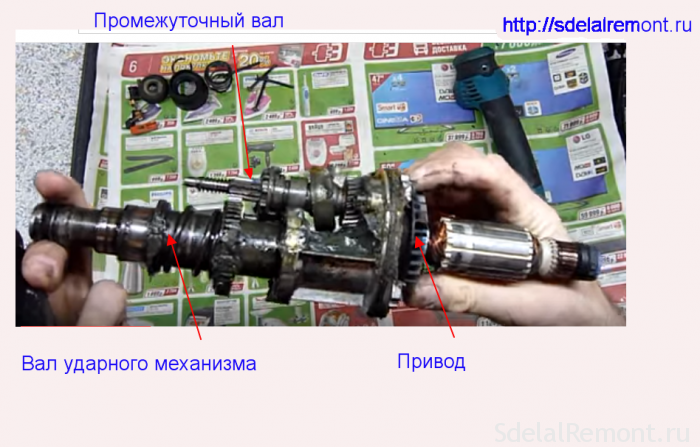

Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обращать на состояние подшипников качения.
В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Даже очень надежные перфораторы фирмы Макита со временем ломаются. Любая поломка устраняется, надо только иметь прямые руки и настойчивость. Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для ремонта.

Ремонт перфоратора: разборка инструмента

Разборка «Макита 2450» на первом этапе предполагает необходимость расположения инструмента на чистой поверхности. Сначала нужно снять ручку переключателя режимов. Ее нужно установить в режим «удар», а после с помощью отвертки снять защелку. Затем ручка должна быть переведена в левое положение, которое указывает на режим сверления. Ручку нужно зажать между пальцами и вынуть из пазов корпуса.

На следующем этапе разбирается быстроразъемной патрон «Макита 2450». Его устройство достаточно просто, именно поэтому с ремонтом будет способен справиться любой человек. Ремонт патрона предполагает установку инструмента в вертикальное положение, на заднюю крышку корпуса. Работы по сборке позволит выполнить схема перфоратора. С помощью отвертки нужно изъять пыльник, освободив патрон от кольца, а на следующем этапе нужно достать шарик, сняв направляющую шайбу и коническую пружину.

Ремонт «Макита 2450» может потребоваться, если защитный резиновый пыльник оказался изношен, стопорное кольцо может расслабиться, а также частично износиться. Иногда приходит в негодность шарик, теряет упругость коническая пружина, она может еще и растянуться. Замена нового шарика требует внимания от оператора, чего нельзя сказать о замене стопорного кольца, резинового пыльника и конической пружины

Выбирая новый шарик, вы должны обратить внимание на его размеры, которые равны 7 мм. В роли смазочных материалов следует использовать состав, который разработан для перфоратора «Макита»

Если же речь идет о хвостовиках, то необходимо использовать смазку «Макита 2450 196804-7». При сборке патрона коническая пружина должна быть обращена к перфоратору узкой стороной.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
