Как разобрать шуруповерт elti 18

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

  • работающие от сети 220 вольт;
  • использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

  • электродвигатель;
  • нажимная кнопка;
  • регулятор оборотов с реверсом;
  • зажимной патрон;
  • электронный блок;
  • редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Возможные неисправности

Все повреждения можно разделить на следующие виды:

  • Поломки, связанные с электронной начинкой инструмента;
  • Поломки из-за механических повреждений;

Когда шуруповёрт перестаёт работать, появляются следующие признаки:

  • Инструмент не включается
  • Не работает или плохо работает регулятор оборотов
  • Не работает реверс

К наиболее распространённым поломкам инструмента также относятся:

  • Неисправность аккумуляторной батареи, она перестаёт заряжать;
  • Серьёзный износ щёток, расположенных в двигателе;
  • Поломка кнопки пуск;
  • Биение патрона;
  • Не происходит зажатие биты;
  • Нехарактерная вибрация во включенном состоянии;

Какразобратьаккумуляторную батарею

  • Отсоединить шурупы на дне коробки.
  • Открыть коробку.
  • Проверить и отбраковать составляющие.
  • Выполнить замену и вспять собрать.

Крепежные винтики на или верхней стороне быть варьировать в количестве, от 4 до 6. Нередко откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в течении сборки не спутать их вместе. На некоторых модификациях бывают неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, почему проходит заводское склеивание. Далее необходимо взять крепкий ножик и ввести его в паз, мало пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не вызовет затруднений, если это случится мимо паза. Нашему клиенту остается расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккумулятора. На каждом из таких компонент измеряется напряжение, которое непременно является в диапазоне оптимального уровня. Если отличие выше 10%, такой аккумулятор нуждается в замене.

Кто производитель стремится сделать инструмент, который будет очень комфортабельным в рабочем процессе, создавая широкий ассортимент моделей – от шуруповертов базового уровня до проф образцов.

Шуруповерты Hitachi ставят в ценность отменное качество сборки, также практичность собственных инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от братьев, имеющие шнур для подключения к 220 В. Оборудованные переключателями режимов, в добавок кнопкой выключения и опцией акселератора, шуруповерты Bosch – не плохое решение для работы по дому для проф использования. Сейчас, отлично зарекомендовали себя такие марки как Интерскол, Makita, Cmi, Зубр.

  • неисправность аккумулятора;
  • износ щёток;
  • поломка кнопки;
  • биение патрона;
  • отсутствие реакции на пробы включения по другому выключения;
  • работа с перебоями.

READ Как Переделать Шуруповерт 18 Вольт На 220

Подобные поломки можно убрать без помощи других, если у вас есть опыт с измерительными и паяльными устройствами.Время от времени придётся поменять узлы на 100 процентов, так как далековато не все детали продаются раздельно. Если ремонт редуктора или мотора является для вас очень сложной операцией, эти элементы естественно полностью поменять по другому говоря отнести их в мастерскую.

Замена щёток

Графитовые щётки расположены с торца мотора не знакомых соединения с кнопкой. Они бывают варианты находиться внутри корпуса мотора под задней крышкой либо снаружи. При износе хотя бы одной из щёток на 40% меняйте обе. Проверьте контакты. На полную катушку щёток указывают следующие признаки:

  • движок работает рывками;
  • слышны несвойственные обыкновенной работе звуки;
  • искрение;
  • запах гари.

В процессе снятия и установке щёток нужно придерживать держатели, по другому под действием пружины они естественно разлететься довольно далеко

Ремонт патрона

Патроны в разных моделях шуруповёртов естественно малость отличаться меж собой. Они бывают варианты крепиться к валу 3-мя способами:

  • Конусом Морзе.
  • Резьбовым соединением.
  • Резьбовым соединением с фиксирующим винтом.

Чтобы отыскать способ крепления патрона, нужно прочитать надпись на его гильзе:

  • маркировка «1–6 В10» означает конус Морзе. Употребляются насадки с поперечником хвостовика в течении 6 мм. Шифровка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
  • надписи типа «1,0–11 М12х1,2» либо «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.

Если патрон оказался резьбовым, нужно выполнить следующие деяния:

  • Разожмите кулачки патрона.
  • Если внутри бывают винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).
  • Возьмите шестигранный Г-образный ключ размером 10 мм.
  • Небольшой край вставьте в патрон и плотно зажмите в кулачках.
  • На малых оборотах запустите и слету выключите шуруповёрт, чтобы длиннющий край шестигранника ударился об стол. Вместо включения устройства естественно просто ударить по ключу молотком. Резьба двинется и патрон выкрутится.

Если вы поставили цель снять патрон, нужно зажать туда шестигранный ключ и запустить движок на малых оборотах без выполнения высококачественной установки момента, пока ключ не ударится об стол

READ Какой Шуруповерт Дрель Лучше Купить Для Дома

Как разобрать шуруповерт

Шуруповерты разбирают не только с целью выяснения причин неполадок и замены изношенных деталей, но и с целью проведения профилактических работ. Разборка инструмента не требует особых умений и не является сложной в выполнении поэтому, как разобрать шуруповерт рассмотрим по подробнее в сегодняшней статье.

Шуруповерты сегодня бывают разные на вид в зависимости от модели и производителя, но по типу используемой энергии их классифицируют на сетевые и аккумуляторные. Сетевые шуруповерты используют обыкновенную сетевую электрическую энергию в то время как аккумуляторные шуруповерты используют сохраненную в аккумуляторах.

У каждого из этих разновидностей шуруповертов есть и свои достоинства и недостатки, но сегодня мы эту тему не затронем а попробуем всего лишь разобраться в вопросе как разобрать шуруповерт сетевого типа. Работая с различными по твердости материалами, располагающие внутри корпуса детали и модули шуруповерта покрываются толстым слоем пыли и грязи.

Читать далее на сайте https://stroivagon.ru  статьи на эту тему:

1. Ремонт шуруповерта своими руками.

2. Устройство шуруповерта.

Со временем пыль и частицы обработанного материала накапливаются внутри достаточно много и представляют большую угрозу для работоспособности инструмента. Поэтому инструмент следует разобрать, почистить от пыли и грязи и произвести визуальный осмотр располагающихся внутри корпуса деталей на предмет износа. Как правило после длительного периода работы шуруповерта графитные коллекторные щетки требуют замены.

Очень важно при замене щеток иметь в запасе оригинальные щетки  или же с аналогичными характеристики, рекомендуемые производителем шуруповерта. Изношенные сильно детали необходимо заменить на новые, а после этого правильно проводить обратную сборку шуруповерта

Сегодня мы проведем разборку сетевого шуруповерта ШВ2-6-РЭ завода Фиолент, посмотрим из чего он состоит и произведем обратную сборку инструмента.

Основные характеристики шуруповерта ШВ2-6-РЭ :

1. Потребляемая мощность 520 Вт.

2. Максимальный диаметр шурупа-6 мм.

3. Частота вращения на холостом ходу -0 -3000 мин‾¹.

4. Оснащается универсальным магнитным держателем.

5. Вес шуруповерта 1,2 кг.

6. Оснащается реверсом для вывинчивания шурупов.

7. В комплекте быстродействующая полумуфта позволяющая бесшумно отключить вращение магнитного держателя.

8. Имеет удобную скобу для закрепления на ремень.

9. Оснащается регулируемым ограничителем глубины завинчивания.

Так как сетевые шуруповерты оснащаются как правило одними и теми же узлами и модулями, разборка  и обратная сборка для всех моделей почти одинакова. Поэтому усвоив разборку и обратную сборку одного типа шуруповерта вы без труда сможете разобрать любую модель любого производителя. Далее я предлагаю перейти от слов к делу и ознакомиться с процессом разборки.

Как разобрать сетевой шуруповерт

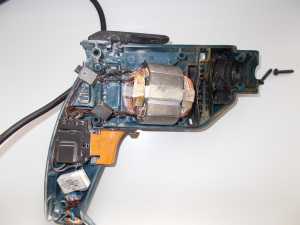

Шаг-1. Разборка корпуса шуруповертаДля того чтобы разобрать шуруповерт, необходимо сперва открутить самонарезающиеся винты крепления корпуса шуруповерта с помощью отвертки.

Шаг-2. Разборка магнитного держателя

Для полной разборки шуруповерта необходимо его разобрать по частям. Например я провожу  сначала разборку универсального  магнитного держателя. Универсальный магнитный держатель шуруповерта состоит из вала на котором установлены подшипник, пружина и полумуфта.

3. Шаг-3. Разборка электродвигателя

Для разборки электрического двигателя просто вынимают ротор из статора, при этом процесс разборки проводят с максимально осторожностью. Так как легко можно повредить обмотку ротора или статора

Также при этом учитывают что ротор имеет на одном конце коллектор с подшипником а на другом конце вентилятор и редуктор, поэтому разбирают все перечисленные модули в сборе.

Шаг-4. Разборка статора и кнопки пуска

Для разборки статора электрического двигателя проводят его выемку из корпуса совместно с щеткодержателями и кнопкой пуска. После полной разборки шуруповерта необходимо провести профилактические работы,заменить изношенные детали на новые, затем его правильно собрать  обратно. О том как его правильно собрать обратно, можно узнать в другой статье на сайте.

https://youtube.com/watch?v=j1O5dpYdHig

Устройство и принцип действия электрического шуруповерта

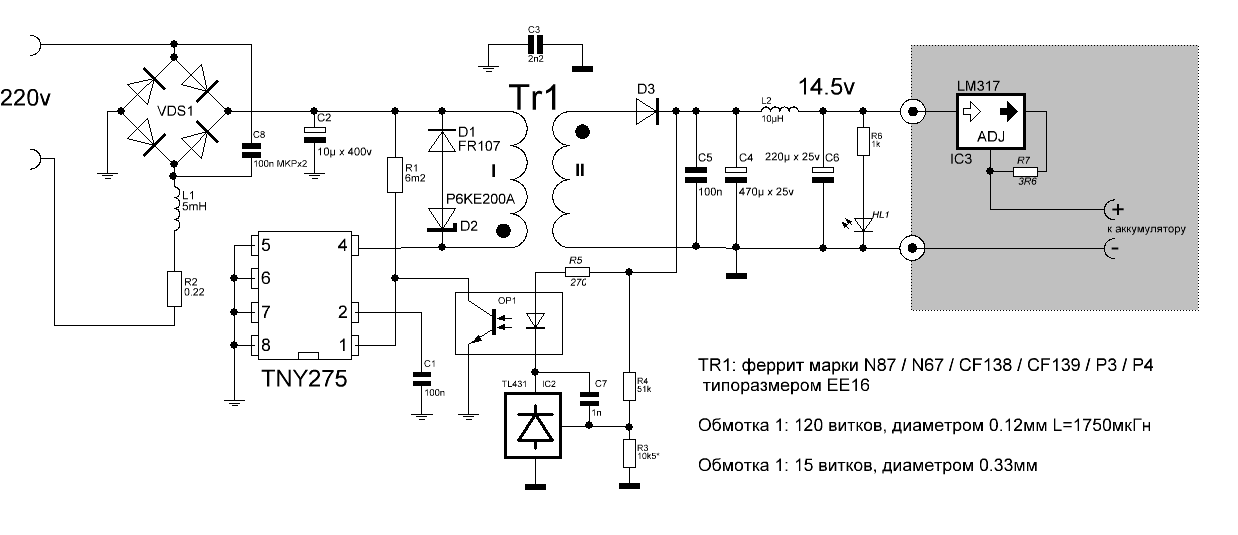

На любом кнопочном изделии подобного рода имеется защитный механизм. Он может использоваться как электродрель для сверления отверстий, но в кратковременном режиме и без больших нагрузок. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока.
Как отремонтировать кнопку шуруповерта если она не работает — подробная инструкция Для проведения диагностики и выполнения ремонта шуруповерта понадобятся следующие инструменты: Крестовая отвертка; Отвертка с узким плоским шлицем.
Они вводятся в зацепление с сателлитами на штифтах водило, между которыми размещается солнечная шестерня. Если вы хотите пойти более простым путем, то просто покупаете новую кнопку, которая стоит порядка р.
Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов.
При вращении патрона под нагрузкой наступает момент, когда для выполнения работы понадобится большее усилие, например последняя стадия закручивания шурупа, или когда необходимо усилие ограничить. Двигатель постоянного тока выполнен в виде цилиндра, у которого внутри корпуса расположены по кругу постоянные магниты.
В верхней части расположена кнопка реверса — переключатель направления вращения патрона. Схема на двух транзисторах Ещё одно простое устройство можно выполнить на доступных элементах.
Ремонт в данном случае необходимо проводить с применением спец инструмента. Ремонт тормоза двигателя Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска.
подключение кнопки дрели (часть -1)

https://youtube.com/watch?v=QIju3IXFf9Y

Как разобрать аккумуляторную батарею?

  1. Отвернуть винты на дне коробки.
  2. Раскрыть коробку.
  3. Проверить и отбраковать элементы.
  4. Произвести замену и обратную сборку.

Крепежных винтов на нижней части корпуса может быть от 4 до 6. Чаще всего они отворачиваются крестовой отверткой. Винты могут иметь разную длину. Это нужно учитывать, чтобы не перепутать их при сборке.

Корпус встречается на некоторых моделях неразборный. В таком случае его нужно внимательно осмотреть и найти линию, по которой прошла заводская склейка. Нужно взять прочный нож и вставить его в этот паз с легким пошатыванием из стороны в сторону. Корпус должен переломиться на верхнюю и нижнюю части. Не беда, если это произойдет мимо паза. Все можно заклеить тюбиком хорошего суперклея. В верхней части корпуса откроется для взгляда несколько элементов батареи. На каждом из них замеряется напряжение, которое не должно сильно отличаться от номинального. Если разница превышает 10%, данный аккумулятор требует замены.

После выбраковки останется купить новые элементы и спаять их согласно схеме обычными паяльными принадлежностями. После этого новый аккумулятор нужно зарядить без окончательного закрытия крышки, дать выстояться в течение суток, снова замерить напряжение на каждом элементе. Если какой-то из них не держит напряжение, его следует еще раз заменить. После удачного окончания работы нужно склеить половинки корпуса суперклеем. При склеивании нельзя допускать попадания клея на отдельные элементы аккумуляторной батареи.

Шуруповерт имеется в мастерской или в гараже многих домашних мастеров. Это очень удобный и полезный инструмент. Но иногда его приходится разбирать для профилактической чистки, для ремонта кнопки шуруповерта, для замены различных его частей.

Ремонт любой техники подразумевает разбор. Шуруповерт – это распространенный агрегат, он имеется в каждом доме. Его поломка происходит в любой момент и не всегда есть возможность обращаться к мастеру. Как разобрать шуруповерт? Без этого не обойтись в процессе ремонта. Все агрегаты имеют идентичное устройство, поэтому принцип работ примерно одинаковый.

Как найти показатель наибольшего тока в шуруповерте?

Переделка 12В шуруповерта на литиевые батареи подразумевает подсоединение устройства к лабораторному источнику питания с показателем наибольшего тока в 30 А. Регулятор ограничителя ставится на наибольшее значение. Создав уровень напряжения источника питания близким к номинальному показателю грядущего аккума, начинаем плавное нажатие на курок. Ток, который потребляется шуруповертом, подымется до отметки 5 А. Сейчас следует резко надавить на курок. Это закоротит цепь питания. Ток достигнет мощности 20-30 А. Вам, его показатель был бы еще выше, однако мощность источника питания не даст это зафиксировать. Это будет недолговременный ток нагрузки при резком нажатии на курок шуруповерта

Неважно какая модель такового устройства отреагирует аналогично

Дальше следует зажать наконечник шуруповерта тисками и пронаблюдать, до какого значения повысится ток употребления при режиме работы, когда в шуруповерте сработает трещотка. Показатель тока в данном случае растет до 10-12 А.

Так можно обусловиться с величиной тока нагрузки. При таких обстоятельствах он будет равен 5 А на холостом ходу и 30 А при резком начале, а при критической нагрузке составит 12 А. Изготовитель должен избрать литиевые ячейки, номинальный показатель тока нагрузки которых будет равен 10-20 А, а импульсный — 25-30 А.

Как отремонтировать?

Перед тем как разобрать шуруповерт, стоит примерно прикинуть, в чем проблема. После убирается корпус, основные узлы разъединяются. Не стоит нарушать правильность действий:

  • Убирается батарея.
  • Выкручиваются винты, фиксирующие корпус. В нем их много, поэтому внимательно убирается каждый шуруп, чтобы не сломать корпус.
  • Отсоединяют верх. Следует извлечь весь внутренний набор.
  • Демонтируют кнопку. Это самое сложное, потому что она фиксируется к основной двигательной системе проводами. Их нельзя рвать и ломать.
  • Извлекают переключатель скоростей.
  • Демонтируют редуктор, двигатель, муфту, патрон. Чаще всего приходится откручивать фиксирующие винты, нельзя пропускать ни один.

Таким образом разбирается шуруповерт «Вихрь» и другие. Разница между системами незначительная – инструкция подходит под каждую модель. После этого начинается ремонт.

Ремонт электрической части инструмента – пусковой кнопки

Еще одной неисправностью шуруповерта «Интерскол» Да-14,4 ЭР может быть поломка пусковой кнопки. Проявляется она в отсутствии включения инструмента, нестабильности работы или самопроизвольном включении. Причиной может быть образовавшаяся металлическая пыль, подгоревшие контакты и вышедший из строя транзистор.

Чтобы убедиться в том, что виной отказа шуруповерта стала именно кнопка, нужно:

  1. Подключить аккумуляторную батарею и после нажатия на кнопку замерить напряжение на его выходе. Если оно отсутствует, кнопка вышла из строя.
  2. Соединить двигатель и аккумулятор напрямую, минуя пусковую кнопку. С этой целью снимают источник питания и верхний провод электродвигателя извлекают из кнопки. После этого два провода одним концом подключают к аккумулятору, а другим – к корпусу двигателя и проводу, идущему на кнопку. Включение шуруповерта означает, что виной всему пусковая кнопка.

Ремонт, как правило, заключается в замене старой кнопки на новую. Можно попробовать устранить неисправности в б/у кнопки. Для этого ее разбирают и по мере необходимости убирают стружку, чистят контакты или меняют транзистор.

Причины неисправностей шуруповерта

Ремонт прибора чаще всего приходится делать в связи с возникновением различных неисправностей, которые характерны для дешевых устройств и дорогостоящих. Среди них выделяются:

При поломке шуруповерта основной процент неисправностей приходится аккумулятор.

  1. Вышедший из строя аккумулятор.
  2. Сломанная кнопка включения аппарата.
  3. Сгоревший якорь.
  4. Наличие свистов и различных скрипов во время работы.
  5. Усиленное постукивание патрона зажимного.
  6. Невозможность регулирования оборотов шуруповерта.
  7. Не происходит переключение реверса шуруповерта.
  8. Двигатель аппарата не перестает вращаться после того, как шуруповерт отключен.
  9. Происходит включение аппарата на долю секунды с последующим подклиниванием.

Рассмотрим особенности устранения каждой из перечисленных неисправностей.

Неисправность АКБ шуруповерта и ее правильный ремонт

Если зарядный блок исправен, тогда неисправность скрывается в самом аккумуляторе. Однако не спешите разбирать батарею, так как для начала требуется убедиться, что причина неработоспособности инструмента именно в ней. Как ее проверить на работоспособность? Для этого есть два способа:

  1. Подключить к клеммам батареи тестер, и измерить выходное напряжение. При реализации данного способа нужно изначально зарядить батарею, поставив ее заряжаться на 2-4 часа. Если показания на мультиметре будут ниже номинала устройства, то причина неработоспособности шуруповерта скрывается в поломке АКБ
  2. Поставить в шуруповерт вторую батарею, и убедиться, что от нее инструмент запускается (обычно в комплекте шуруповерты имеют две никель-кадмиевые батареи)

Это интересно! По показаниям мультиметра можно предположить, что из строя вышла одна или несколько аккумуляторных банок.

Производители не рекомендуют заниматься самостоятельным ремонтом аккумуляторов, и тем более разбирать эти устройства. Именно поэтому, если занимаетесь разборкой устройства, то все действия являются небезопасными. Отзывы и практика доказывают, что отремонтировать аккумулятор шуруповерта не только можно, но еще и сделать это очень просто. Процесс ремонта шуруповертов своими руками выглядит следующим образом:

  1. Разбираем батарею. Многие производители изготавливают АКБ из двух пластиковых оснований, которые соединяются шурупами. Однако некоторые производители делают устройства цельными или неразборными. Видео по разборке батареи шуруповерта ниже

https://youtube.com/watch?v=G3vHG3GaEEw%3F

  1. После снятия верхней крышки увидим соответствующее количество бочонков (банок). Их количество зависит от номинала напряжения аккумулятора. Каждый бочонок выдает 1 Вольт напряжения. Для получения номинала 12В, 15В или других значений, все бочонки соединяются последовательно
  2. Проверяем качество соединений (контакты). При наличии обрыва между бочонками можно считать, что неисправность найдена, однако такие поломки встречается редко. Чаще всего выходит из строя одна или несколько банок
  3. Проверяется наличие напряжения на каждой банке, которое должно быть не ниже 0,9В-1В. Если все банки имеют напряжение 1В, а одна 0,8В и ниже, то причина неработоспособности инструмента именно в этом бочонке. Банки не подлежат ремонту, но их можно заменить, чтобы отремонтировать АКБ

Для замены банок выполняются такие действия:

  1. При помощи паяльника отпаять бочонок, который имеет низкий показатель напряжения
  2. Вместо него припаять аналогичного размера и параметра банку. При покупке новой банки нужно учитывать номинал и материал наполнения (никель-кадмий или литий-ион)
  3. Собрать батарею, зарядить ее и проверить исправность работы

Это интересно! Если возникают трудности с поиском одной или нескольких банок для ремонта аккумулятора, то можно взять их со второй АКБ (если инструмент комплектуется двумя батареями), которая уже устарела, и также не работает. Перед тем, как выпаивать банку с устаревшей АКБ, нужно ее изначально зарядить. После этого следует разобрать АКБ, и найти исправный бочонок (который выдает напряжение не ниже 0,9В).

Процесс ремонта АКБ шуруповерта не сложный, но при его реализации не нужно забывать, что вы работаете с электрическим током, поэтому следует соблюдать технику безопасности, и работы проводить только в защитных средствах.
