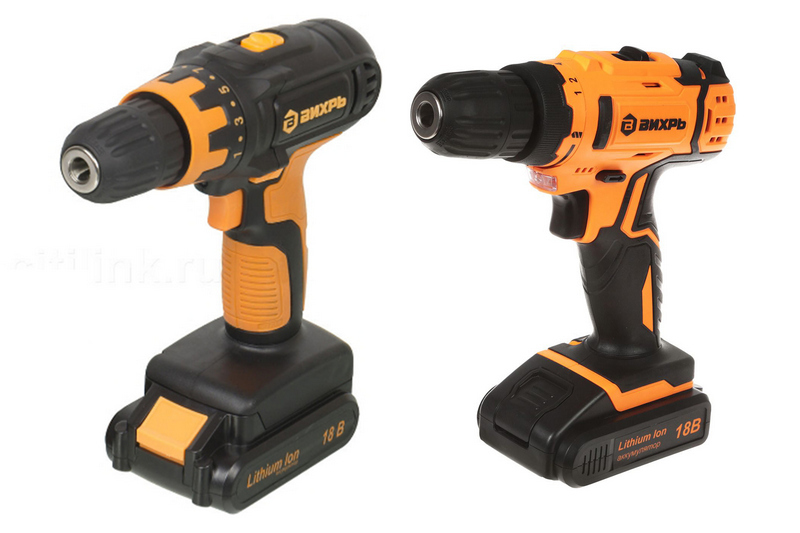

Как разобрать шуруповерт вихрь да 18л 2к

Подготовка к работе

Перед началом использования агрегата нужно понять, как устроен шуруповерт. У всех моделей практически идентичная конструкция – пистолетная форма, рассчитанная на работу одной рукой. Пусковой курок расположен так, чтобы пользователь мог усилием нажатия регулировать скорость вращения шпинделя.

Устройство шуруповерта

Источником питания инструмента может выступать электрическая сеть или аккумулятор. К плюсам первых относят высокую мощность, вторые отличаются мобильностью, удобством эксплуатации вне помещений. Для продления периода непрерывной эксплуатации многие производители комплектуют агрегат запасным АКБ. В набор также могут входить насадки (количество варьируется от ценовой категории) и транспортировочный кейс.

Перед покупкой многие задают вопрос, что может делать шуруповерт. В его функции входит вкручивание/извлечение крепежных элементов. Если предусмотрен режим дрели, то и сверление отверстий в разных материалах. Поэтому для начала пользователю нужно определить цель использования инструмента, а затем выполнить следующие действия:

  1. Если агрегат аккумуляторный, то нужно его зарядить до 100%. Предварительно нужно ознакомиться с правилами зарядки, описанными в инструкции, что предотвратит преждевременный выход источника питания из строя.
  2. Подобрать и установить соответствующую насадку. Биты применяют в режиме шуруповерта. Они отличаются формой наконечника (прямая, крестообразная). Крепятся непосредственно в патрон или с помощью магнитного переходника. Спиральные сверла предназначены для сверления дерева, металла, пластмассы, гипсокартона. При работе с бетоном, кирпичом или камнем выбирают варианты с твердосплавным наконечником. Отверстия большого диаметра получают с помощью перьевых сверл.
  3. Настроить режим «завинчивание» или «сверление». Ступень крутящего момента выбирают только в первом случае. На верхней части корпуса присутствует переключатель скоростей. Для вкручивания крепежей используют первое положение, для сверления отверстий – второе, при котором частота вращения патрона увеличивается в 2 раза.

Восстановление патрона

Деталь в зависимости от марки имеет различное крепление к валу. Способов немного:

  1. Конусом Морзе.
  2. Наличие резьбы.
  3. Резьба и винт для фиксации.

На нижней части корпуса электроприбора есть полезная информация. Инструкция должна быть под рукой. Как разобрать резьбовой патрон:

  • Разжать зажимы.
  • Извлечь винт, выкрутив по часовой стрелке.
  • Шестигранник фиксируется в патрон и прижимается (следует запустить или ударить по агрегату). Так проще выкрутить деталь.

Для разбора патрона стоит убрать заглушки, в зависимости от материала (пластик это или металл) выбирается инструмент. Проблем с этой составляющей много:

  • Болты фиксируются неровно.
  • Зазор между битой и кулачком.
  • Кулачки неправильно выходят.

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

  1. Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
  2. Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
  3. Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
  4. Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

https://youtube.com/watch?v=qxrfGBJmZIo%3F

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

Публикации по теме

Ленточная насадка для шуруповерта для быстрого монтажа гипсокартона

Лобзик криво пилит как исправить поломку и где ее искать

Аккумуляторная болгарка назначение инструмента

Как отремонтировать строительный фен — все виды поломок и их устранение

Как разобрать аккумуляторную батарею + (Видео)

  1. Отсоединить шурупы на дне коробки.
  2. Открыть коробку.
  3. Проверить и отбраковать составляющие.
  4. Осуществить замену и обратно собрать.

Крепежные винтики на нижней стороне могут варьировать в количестве, начиная от четырех до шести. Зачастую откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в ходе сборки не спутать их между собой. На некоторых модификациях можно встретить неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, по которой проходит заводское склеивание. Далее надо взять крепкий ножик и ввести его в паз, слегка пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не проблема, если это случится мимо паза. Все расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккума. На каждом из таких компонентов измеряется напряжение, которое непременно должно быть в диапазоне оптимального уровня. Если отличие свыше 10%, такой аккумулятор нуждается в замене.

Каждый производитель стремится создать инструмент, который будет максимально удобным в рабочем процессе, создавая обширный ассортимент моделей – от шуруповертов базового уровня до профессиональных образцов.

Шуруповерты Хитачи ставят в приоритет отменное качество сборки, а также практичность своих инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от собратьев, которые имеют шнур для подключения к 220 В. Оборудованные переключателями режимов, а также кнопкой выключения и опцией акселератора, шуруповерты бош – отличное решение для дома и для профессионального использования. Кроме того, отлично зарекомендовали себя такие марки как Интерскол, Макита, Cmi, Зубр.

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

  1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
  2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

Принцип работы и основные узлы

Перед тем, как разобрать шуруповерт любой марки, будь то, Bosch (Бош PSR 1200), Dewalt (Деволт), Interskol (Интерскол), Вихрь, Зубр, Союз или Штурм (Sturm), стоит поближе ознакомиться с его основными узлами и принципом работы. Инструменты, к примеру, Makita (Макита), бывают аккумуляторные и сетевые. Но принцип действия, касающийся передачи вращательного момента, одинаков.

К основным деталям шуруповерта относятся:

  • двигатель;
  • электронный блок управления;
  • кнопка пуска;
  • редуктор;
  • регулятор оборотов с режимом реверса;
  • зажимной патрон.

Корпус прочный, на нем надежно закреплена каждая деталь. Тут же расположен:

  • разъем для подключения аккумуляторной батареи;
  • кнопка управления;
  • прорезиненная рукоятка.

Устройство шуруповерта

Источник питания для шуруповертов — аккумуляторная батарея с разной мощностью, например, 9.6, 10.8, 12, 14.4 или 18 Вольт. У сетевых инструментов, работающих от 220 В, аккумулятор отсутствует.

Мотор через специальный редуктор вращает шпиндель, на котором расположен патрон. В него вставляют разные насадки. Регулировка крутящего момента осуществляется с помощью муфты.

Электронная система управления обеспечивает запуск и работу инструмента. Для этого она оборудована кнопкой пуска и переключателем обратного хода. В системе имеется регулятор оборотов. Он приводит в соответствие частоту движения вала мотора с усилием на кнопку включения. Для управления реверса есть отдельный рычажок. Двигатель не сможет работать без энергии. Перед тем как начать работу следует убедиться, что АКБ заряжены.

Крепление патрона осуществляется к разъему выходного вала редуктора, который оснащен 3-мя прижимными кулачками. Они надежно удерживают деталь.

Устранение механических поломок

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Ремонт трещотки

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Ремонт редуктора шуруповерта

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Ремонт быстрозажимного патрона

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

  1. Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.

Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.
Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.

Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту. С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта. Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Особенности ремонта шуруповерта, если он не крутит или плохо крутит

Перед началом ремонта нужно все подготовить. Есть несколько правил и рекомендаций, которых стоит придерживаться при ремонте:

  • если требуется замена деталей, необходимо покупать только оригинальные комплектующие, выпущенные производителем инструмента;
  • после разборки инструмента стоит проверить все, так как поломок может быть несколько;
  • после ремонта необходимо проверить фиксацию всех деталей.

Если прибор плохо крутит или работает медленно, выявить неисправность и отремонтировать его можно без привлечения специалиста. Сначала необходимо диагностировать причины, проверив все детали устройства, после чего приступить к устранению проблемы. Если же устройство на гарантии, рекомендуется обратиться с поломкой в сервисный центр.

Разборка шуруповерта Makita: ремонт устройства и аккумулятора

Эксплуатация шуруповерта Makita безизбежно приводит к изнашиванию неких деталей механизма. И чтоб продолжать отлично использовать инструмент, пригодится провести некие ремонтные работы. Порядок разборки и починки подобного оборудования представлен ниже.

Припайка новых банок

Сходу после освобождения каркаса и платы от старенькых частей питания, к ним можно присоединять новые. Перед пайкой рекомендуется как надо зачистить поверхности на банках и на самой плате от остатков прошлой пайки. Это дозволит достигнуть наилучшего контакта на долгий срок.

Сейчас все новые банки из других устройств помещаются в надлежащие места на каркасе и по очереди припаиваются к контроллеру питания. Рекомендуется делать это с помощью толстой насадки на паяльничке, потому что припоя пригодится достаточно много. Контакт должен быть очень надежным и иметь огромную площадь соприкосновения.

После поочередной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и поместить назад в корпус. Потом аккумулятор вновь собирается и запирается крышкой, которая крепится на винтах.

Перед внедрением аккумулятор необходимо зарядить на специальной станции до полной емкости, а уже позже только подсоединять его к шуруповерту для проверки. Если все изготовлено верно, батарея вновь станет работоспособной.

Банки для подмены можно доставать из других аккумов либо же брать раздельно. Цена на их достаточно благопристойная, но все равно ручная подмена обойдется еще дешевле покупки нового аккума.

Отсоединение банок от платы

Используя бормашинку с дисковой насадкой, банки отпиливаются от платы. Поочередно убираются соединения каждого контакта с контроллером, также элементы отсоединяются от общего каркаса.

Нужно делать это достаточно аккуратненько, чтоб не разрушить саму плату, но довольно усиленно, для полного отсоединения.

Как разобрать кнопку шуруповерта?

  • Избавляться от соединяющего провода не стоит. Демонтируется нижняя часть кнопки.
  • Убрать защитную заслонку. Для этого потребуется отвертка. Ей поддевают и убирают, снимают крышку отсека. Если на контактах нагар, его убирают. Часто она вообще сгорает, тогда подвергается полной замене.
  • Зафиксировать пружинку, чтобы вытащить включающий механизм. Внутри может быть пыль. Она мешает правильной работе. Все хорошо прочищается.
  • Еще одна поломка – транзистор. Контакты зачищаются, дальше прибор собирается. Транзистор подвергается замене, после сбора выполняется проверка на работоспособность.

В зависимости от причины поломки и проводят разбор шуруповерта. Нет необходимости делать лишних процессов, иначе обратно все вернуть не получится.

Бывают неприятные ситуации, когда в самый разгар работ ломается электрический инструмент, например, шуруповерт. Времени идти в мастерскую или в супермаркет, чтобы купить новый нет, значит, остается отремонтировать его самому. Как разобрать шуруповерт для ремонта рассмотрим ниже.

  • Как он устроен
  • Как разобрать шуруповерт в целом
  • Разбираем аккумулятор шуруповерта
  • Как разобрать патрон шуруповерта
  • Как крепится патрон
  • Определяем как производитель закрепил патрон
  • Демонтируем патрон

Подробно о том, как разобрать редуктор шуруповерта

Конструкция планетарного редуктора Принцип работы 2 ступенчатого редуктора Разборка

Принцип работы двухступенчатого редуктора шуруповерта

  • Солнечная шестерня мотора вращает сателлиты. Вращение происходит по круговой траектории кольцевой шестерни. Отсюда становится понятно, что водило вращается медленнее, чем сам мотор.
  • Далее первое водило отдает крутящий момент на вторую троицу сателлитов. Передача происходит через солнечную шестерню. Вторая троица тоже вращается по круговой траектории, как результат – второе водило получает ещё меньше оборотов. Оно соединяется с основным валом патрона.

Это схема двухступенчатого редуктора. Устройство редуктора шуруповерта одинаково, отличается лишь количество сателлитов. К примеру, для 3-ступенчатого редуктора добавляется ещё один механизм.

Поломки и устройство

Перед тем как разобрать шуруповерт, стоит изучить его устройство. Сюда входит ряд функциональных узлов:

  • Система пуска.
  • Регулятор.
  • Двигатель.
  • Транзистор.
  • Планетарный редуктор.

Каждый узел расположен в корпусе из прочного материала. Есть кнопка управления, ручка, место под аккумулятор. В продаже присутствуют агрегаты, способные работать лишь от розетки. Выполняя запуск на низких оборотах, появляется писк. Это нормальное явление. Выполняя работу, не стоит беспокоиться о том, что он пришел в негодность.

Существует трещотка, задача которой – ограничить вращение при движении патрона. Месторасположение понять просто – кольцо подвергается вращению. Она помогает понять, насколько глубоко заходит болт или саморез. Если работа ведется с мягким материалом, то крепеж туда западает, иногда проходит насквозь. Задача трещотки – содержать инструмент в рабочем состоянии и не допускать срезание шляпок саморезов.

Увеличение цифры позволяет сделать обороты частыми. Нужный выбор делается в зависимости от работ. Часто на шуруповерте есть иконка в виде сверла, значит, эта функция применима в работе. При переключении обороты становятся максимальными.

Ремонтируем шуруповерт поэтапно

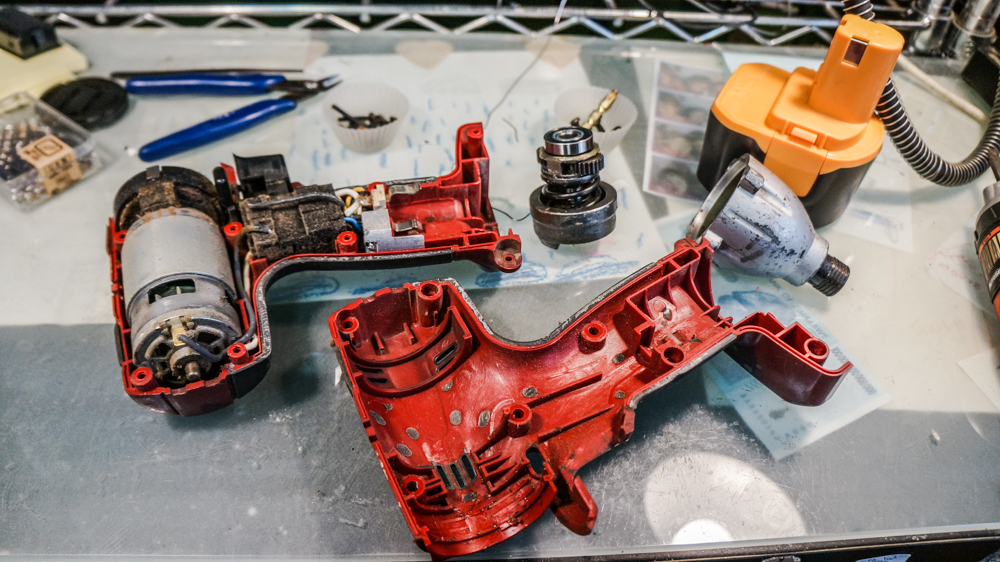

Достаем двигатель и осторожно отсоединяем мотор и редуктор.
Разбираем сам редуктор. Чтобы собрать его точно также как он и был нужно сфотографировать его или же схематично зарисовать месторасположения редуктора.
Если у муфты стерты зубчики, то заменяем ее на новую

Ее необходимо жестко зафиксировать.

Осуществляем ремонт с помощью слесарных тисков, дрели и сверла нужного размера. Также вам понадобятся кусачки и несколько винтов.

Процесс ремонта отнимет у вас не очень много времени и внимания. Если вы все-таки решили починить стертые зубчики старой муфты, а не покупать новую, то вам понадобится дрель и сверло. Для этого вам будет достаточно просверлить несколько отверстий в тех местах, где были зубчики и ввернуть в эти отверстия необходимое количество винтов.

Если части винтов выступают, то укорачиваем их с помощью кусачек и включаем шуруповерт, чтобы проверить работоспособность инструмента.

Ниже в видео вы сможете визуально посмотреть сам процесс ремонта.
