Как резать диодную ленту не по разметке

Как можно разрезать светодиодную ленту

Светодиодные ленты стали довольно необычными источниками света, но именно благодаря своим особенностям LED ленты и получили такую большую популярность. В магазинах светодиодные ленты можно приобрести кусками, кратно одному метру, причем максимальная длина цельного куска ленты в бабине составляет 5 метров. При этом, максимальная длина одной полосы светодиодной ленты на напряжение 12В составляет 5 метров, для ленты на напряжение 24А это уже 10 метров, а вот светодиодную ленту на 220В можно объединить в одну большую ленту длиной 100 метров.

LED ленты достаточно гибкие, чтобы повторить контуры различных изделий и их часто используют для декоративной подсветки, накручивая на что либо или приклеивая к поверхности. Также делают подсветку витрин, полочек в шкафах, кроватей в спальнях, потолков. В таких местах использовать светодиодную ленту кратно 1м достаточно проблематично, поэтому часто возникает вопрос, а можно ли резать светодиодную ленту, и как ее разрезать правильно.

Разрезать светодиодную ленту можно обычными канцелярскими ножницами, но здесь есть несколько нюансов, о которых обязательно нужно знать. Если разрезать LED ленту именно четко под необходимую длину, то часть светодиодов на конце ленты может не светиться, потому что у них будет нарушена цепь питания, и они просто останутся неподключенными.

Если внимательно рассматривать светодиодную ленту, то большинство людей увидят подсказу и сами догадаются, как можно разрезать светодиодную ленту правильно. Подсказка эта заключается в нанесенном значке ножниц в том месте, где можно разрезать светодиодную ленту.

Такой значок указывается на месте соединения отдельных секций светодиодной ленты, которые представляют собой самостоятельный законченный участок цепи, который может работать самостоятельно при подаче на него питания. В светодиодной ленте на 12В такой участок состоит из трех светодиодов с тремя токоограничивающими резисторами. Если эти три светодиода отрезать, то они будут отлично работать при подключении их к питанию 12В.

Если такого значка на ленте нет, то нужно искать место соединения отдельных секций ленты. Как правило, на этом месте с обеих сторон участков имеются контактные площадки для припаивания проводов или просто заметные длинные медные площадки.

Длина отдельного участка светодиодной ленты с тремя светодиодами, как у ленты на 12В, зависит от типа установленных светодиодов и от их плотности размещения. Например, при плотности размещения светодиодов 240 штук на один метр, длина одного участка, при установке дешевых маленьких светодиодов, будет составлять 15 мм. А в светодиодной ленте со светодиодами 5050 и плотности их размещения 30 штук на метр, длина участка из трех светодиодов составит 100 мм.

Разрезать можно даже ленты с влагозащитным силиконовым покрытием, также просто делая разрез ножницами по указанной линии. Но в таких лентах придется дополнительно срезать участок силиконового покрытия, закрывающий контакты ленты, если, конечно, эту ленту нужно будет соединять с другой лентой, или с источником питания.

Обрезка светодиодной ленты для ремонта

Следует понимать, что повреждения механического типа могут произойти даже в процессе установки ленты. Например, по причине чрезмерного ее сгибания

Важно знать, что максимальный радиус, на который можно согнуть данную ленту, это пять сантиметров, не более. Если вы хотите обернуть данной лентой предмет, который имеет маленький размер, то вероятность долгой службы данной ленты не большая

Следует отметить, что неисправности данного типа возможно легко и просто устранить. В данном случае, та часть, которая перестала осуществлять работу, вырезается. Далее подбираем отрезок такого же параметра и с применением коннектора устанавливаем все на свои места. Если возможна пайка, то соединение лучше осуществить таким образом.

Но при таком виде ремонта есть и свои непосредственные нюансы. Например, если поломка располагается в месте, где шнур слишком отчетливо видно. В таком случае нужно иметь шнур, длина которого позволит спрятать такие моменты.

Как закрепить светодиодную ленту на стене — Строительство и ремонт

Светодиодную ленту возможно использовать разным образом. В зависимости от особенностей ведётся и монтаж. Нередко применяют светодиоды в качестве подсветки для раковин. Особенность — в запрете в подобных зонах применять освещение на 220 В. По крайней мере, ближе, нежели на высоте в пару метров.

За счёт этого под вторым уровнем гарнитура, развешенного по стенам кухни, нормальный свет не установить. А светодиоды питаются от 12 В, что переводит их автоматически в высший класс электробезопасности. Указанные приборы уже вправе применяться даже для подсветки джакузи.

Но сегодня покажем, как производится установка светодиодной ленты на потолок.

Где на подвесном потолке установить светодиодную ленту

Чаще подсветкой снабжают потолки из ПВХ. Упомянутый подвид полимера тонкий и прочный. Достаточно посмотреть, как грубо заталкивают край полотна в клипсу при монтаже, чтобы проникнуться указанной истиной. Вдобавок ПВХ на потолке обычно термоусадочный:

Для выравнивания мелких дефектов применяется строительный фен

С большой осторожностью мастер ведёт вдоль каёмки, чтобы избавить взгляд от неровностей. По причине проделанной сложной процедуры демонтажу ПВХ потолок не подлежит.

Это значит, что доступ к светодиодной ленте, стоящей выше полотна, получить не удастся

Следовательно, применяется подсветка потолка в избранных случаях

Это значит, что доступ к светодиодной ленте, стоящей выше полотна, получить не удастся. Следовательно, применяется подсветка потолка в избранных случаях.

Варианты потолочной подсветки

Потолок Армстронг

Допускается снабдить прозрачными плитами из пластика. Над подобными часто размещают светильники. Все это красиво обставляется, прозрачные плитки образуют вкрапления, или создаётся рисунок, в зависимости от фантазии дизайнера. В нашем случае стропила для установки плит возможно использовать в качестве каркаса, несущего светодиодную ленту. Возможно, придётся её нарезать кусками, технологию расскажем позднее.

Потолки ПВХ

Не всегда ставятся на клипсы. Порой удаётся вырезать полотно, а по периметру приделать гарпун. Потолок крепится на специальный профиль (для предыдущего случая используется подобный – «прищепка»), куда забивается по периметру. В результате конструкция получается съёмная, а натяжение получается за счёт прочной стыковки гарпуна. Закрывается снизу узким декоративным профилем.

Система установки ПВХ потолка на штапик отличается тем, что в стартовый профиль по периметру забивается особой формы пластиковая дощечка. Работать придётся вдвоём, зато удаётся гибко регулировать натяжение потолка.

Рекомендации по монтажу

Три перечисленные системы – помимо экстравагантных – годятся для симбиоза со светодиодными лентами. В этом случае освещение натягивается выше и обычно идёт по периметру.

Для потолков Армстронг направляющий профиль (условно назовём стрингерами) изготовлен из алюминия, а для ПВХ полотна применяется преимущественно пластик. Но из правила отдельные мастера делают исключение: по периметру полотна крепят гибкий кант, заталкивают его между стеной и направляющей.

Монтаж светодиодной ленты ведётся по внутреннему краю профиля, подсветка располагается над потолком (см. рисунок).

Схема монтажа

Профиль обычно крепится к стене на дюбель-гвозди, не доходя до потолка. В образовавшемся пространстве ставится освещение. По торцу профиля клеится светодиодная лента. Обычно снабжается по оборотной стороне антиадгезионной лентой. Нужно аккуратно снять защитный слой, и внизу окажется клей. Способ монтажа различается, алюминий послужит отличным радиатором для нашей подсветки, отводя тепло. Отмечается нюанс:

Если неприятность случилось, заделайте прореху малярным скотчем, а для укрепления на профиль применяйте клеевой пистолет (нагревающееся жерло с курком и патронами из абиетиновой смолы и винилацетата). Аналогичное производится на стыках двух светодиодных полос. В указанном месте имеются контактные площадки под провода адаптера или блока питания.

Проводящий слой потребуется заклеить малярным скотчем (только при необходимости), а дальше уже использовать клеевой пистолет.

Обратите внимание, на стыках не нужно паять светодиодную ленту, если просто собираем продолжение ветки. В этом месте светодиодной ленты стоят контактные площадки. Они нужны для подключения блока питания

Они нужны для подключения блока питания.

Обычно припаивается небольшой шлейф с разъёмом, куда стыкуется кабель, но допустимо напрямую, больших напряжений не предвидится. Чтобы соединить светодиодную ленту между собой, просто вставляете одну в другую. Плотность контакта проверяется элементарно – придётся прозвонить отрез целиком.

Как загнуть проводами?

Провода, в отличие от ленты, стерпят почти любой изгиб. Они «непривередливы» к радиусу изгиба, т. к. сгибаются в основном однократно, когда требуется сделать этот изгиб в особо сложных условиях. Радиус изгиба может быть равен диаметру провода (с изоляцией). Чтобы соединить два участка светоленты под любым углом, сделайте следующее.

На каждую точку спайки уходит 1–2 капли припоя, по капле флюса. Флюс требуется, чтобы спайка заняла не более одной секунды, иначе диодная лента перегреется, токопроводящие дорожки могут отстать от полимерно-фольгированной подложки. Пайка – один из самых надёжных способов присоединения контактов, «конкурировать» с ним может лишь контактно-болтовое соединение.

Как отрезать светодиодную ленту 12В и 220В: видео

Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.

На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.

В любом случае разрез нужно осуществлять  между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.

Для работы вам потребуется:

  1. Лента.
  2. Канцелярский нож или острые ножницы.

Как отрезать светодиодную ленту 12В?

Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.

Напряжение распределяется между сегментами вдоль подсветки.

Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть  подсветки не будет работать.

Место для разреза большинство производителей обозначают пунктирными линиями.

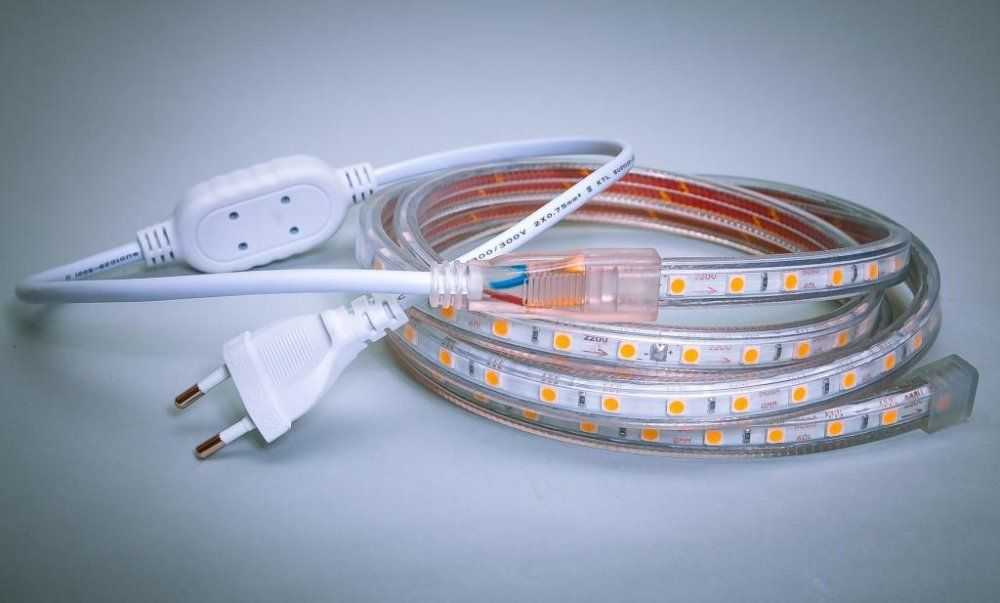

Как резать светодиодную ленту 220 Вольт?

В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В  несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.

Совершать разрез стоит строго посередине разрыва острыми ножницами.

В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.

Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.

Как соединить разрезанную светодиодную ленту?

Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:

  1. Пайка.
  2. Применения led-коннектора.

В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.

Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.

Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.

https://youtube.com/watch?v=1j7zdEdo8SI

Суммарная длина сращенной ленты не должна превышать 5 метров.

Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.

Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.

Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:

  1. Открыть крышку устройства.
  2. Подключить контакты подсветки, соблюдая полярность.
  3. Закрыть крышку соединительной коробки.

Подводя итог

Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.

Преимущества и недостатки Led-освещения

Дюралайт отличается следующими преимуществами:

  • Небольшое потребление электроэнергии, если сравнивать с другими источниками света.
  • Длительный срок службы: если соблюдать правила эксплуатации, дюралайт прослужит гораздо дольше других осветительных приборов.
  • Легкий и простой монтаж: благодаря самоклеящемуся слою, крепление ленты выполняется быстро и получается достаточно надежным. Ее можно резать, соединять с помощью паяльника.
  • Безопасность. В отличие от многих осветительных приборов, светодиоды не сильно нагревается, а благодаря установке в профиль их можно комбинировать с материалами, восприимчивыми к высоким температурам, например ПВХ полотном, из которого делают натяжные потолочные конструкции.
  • Возможность смены цвета подсветки. Оттенок свечения изменяют с помощью контроллера.

Главным преимуществом ленты является ее универсальность. Она может подключаться не только к сети 220 В, но и к автомобильному аккумулятору.

Важный недостаток дюралайта кроется в слабой интенсивности светового потока. Поэтому подсветку используют в качестве декоративного и дополнительного освещения.

Вопросы и ответы

Можно ли подключить к 1 блоку питания(трансформатору) более 5 метров ленты?

Да можно, но в таком случае необходимо подключить ленту параллельно, т.е. каждый отрезок ленты подключается к блоку питания (трансформатору) через провод. Соединять ленту друг с другом в отрезки более 5 метров НЕ РЕКОМЕНДУЕТСЯ!

Как подобрать блок питания(трансформатор)?

Для того, чтобы подобрать блок питания, нужно знать потребляемую мощность ленты. После этого мы потребляемую мощность умножаем на суммарную длину ленты, которую нужно подключить и прибавляем 10%. 10% — это необходимый запас мощности блока питания(трансформатора), чтобы он работал корректно и долго. Подробнее в статье «Блоки питания (драйверы) для светодиодной продукции».

Можно ли установить в сухом помещении ленту в силиконовом покрытии?

Размещать ленту с силиконовом покрытием в сухом помещении можно, но нежелательно, т.к. срок службы сократится: в тёплом и сухом помещении ухудшается теплообмен. Взамен можно порекомендовать продуктовую линейку светодиодных лент с нанопокрытием IP 67. Также желательно воздержаться от влажной уборки самой ленты, так она прослужит Вам гораздо дольше.

Можно ли использовать ленту на улице и во влажных помещениях?

Да, можно: для этого необходимо выбрать влагозащищенную ленту со степенью защиты например IP 44, IP 65, IP 67 и подобрать соответствующие по уровню влагозащиты блок питания, к примеру, с уровнем защиты IP 67.

Можно ли клеить светодиодную ленту на пластик и дерево?

Да, потому что светодиодная лента имеет МИНИМАЛЬНЫЙ уровень нагрева по сравнению со всеми остальными источниками света и держится на уровне 40-50 градусов.

Можно ли резать ленту в любом месте?

Светодиодную ленту можно резать только в специально отмеченных местах, которые находятся через каждые 3 светодиода. Если ленту отрезать в другом месте, то этот ее отрезок перестанет работать т.к. будет нарушена цепь.

Почему не подходят более дешевые блоки ( трансформаторы ) для галогеновых ламп?

Потому что блок питания ( трансформатор ) для галогеновых ламп имеет на выходе переменный ток, в то время как светодиодная лента работает только от постоянного тока.

Что делать, если при подключении лента не горит?

Если при подключении лента не горит, то в первую очередь нужно проверить правильно ли соблюдена полярность при подключении ленты к блоку. Провод, который имеет обозначение «-» минус, который чаще всего синего или черного цвета, должен быть подключен к разъему на блоке с соответствующей маркировкой «-» минус. Соответственно провод с обозначением «+» плюс, должен быть подключен к разъему с маркировкой «+» плюс. Если после этого лента не работает, то нужно убедиться подключен ли блок к сети и горит ли на нем индикатор питания, который свидетельствует о исправности блока питания.

Какие провода лучше использовать для подключения ленты?

Для подключения ленты рекомендуется двужильный провод ШВВП 0.5 мм толщиной. Если длинна провода больше 10м, то рекомендуется увеличить сечение.

Если я хочу подсветить лентой рабочую поверхность кухни, что мне для этого нужно?

Для того, чтобы подсветить рабочую поверхность кухни нужна светодиодная лента с типом диодов 5050 60led, 2835 120led и 5630 60led, именно эти ленты дают яркость достаточную, чтобы вам было комфортно. Так же вам понадобится профиль, который даст ленте защиту от влаги, механических повреждений и увеличит срок службы за счет лучшего охлаждения и придаст более эстетичный вид. Так же понадобиться блок питания соответствующий по мощности длине ленты и провода для соединения.

Можно ли соединить всю ленту друг с другом?

Соединять ленту друг с другом в отрезки более 5 м не рекомендуется. При таком соединении первые метры ленты получают нагрузку сверх того, на что рассчитана лента и следовательно лента будет выходить из строя раньше, чем заявлено в сроках эксплуатации. Последние же метры будут получать недостаточно тока и их яркость будет слабее к концу общего отрезка.

Нет маркировки: как резать такую ленту

Иногда на прилавках попадаются светодиодные полосы без обозначения токопроводящих полосок пунктиром, символами, буквами и другими метками. Лучше всего воздержаться от их покупки. Дело не только в отсутствии подсказок. Такое устройство, скорее всего, будет невысокого качества.

Если всё-таки придётся столкнуться с LED-лентой без маркировки, не нужно отчаиваться. Надёжным ориентиром станет контактная площадка. Она нарушает визуальную «стройность» световой нити, выглядит как расширение.


Линия для разреза создаёт небольшое расширение между диодами.

Резать надо именно посередине этого участка. Опять же, в большинстве светодиодных полосок место для разреза расположено через каждые 3 диода – на это тоже можно уверенно ориентироваться.

Начальный этап: как резать светодиодную ленту

Детальный осмотр – основа любого разумного действия с осветительными приборами. Первое правило, которое необходимо запомнить, гласит следующее – каждая LED-лента, вне зависимости от производителя, имеет специально отведенные места для проведения крепления.

В том случае, если такой метки нет или она истерлась под действием времени, новичку можно опираться на второе распространенное правило. Резать можно через каждые три светодиода.

Не допустить распространенных ошибок помогут приведенные ниже практические рекомендации:

  • Обрезать необходимо строго между медными проводниками;
  • В результате проведенных манипуляций должно получиться два или более отрезков, каждый из которых имеет на обоих концах пару медных проводников;
  • Разделить одну большую ленту необходимо так, чтобы каждый получившийся отрезок имел не менее двух соединительных точек;
  • Для работы применяются максимально острые ножницы, иначе велик риск повреждения контактов, по которым «бежит» 220 вольт;
  • Острые ножницы помогают сохранить тонкий силиконовый слой, защищающий ленту от воды.

Твердая рука и острые ножницы – залог успеха выполняемой операции. Для начала следует отыскать линию отреза, имеющую характерные отметины. Разделение одной ленты происходит после обязательной предварительной проверки. Ее задача – обеспечить наличие не менее двух медных проводников на каждом из получившихся отрезков.

Как правильно резать диодную ленту с гидроизоляцией

Покрытую силиконом

При порезке образца с силиконовым покрытием (класс защиты IP54) принципиальных отличий от порезки обыкновенной ленты нет. Защитное силиконовое покрытие плотно прилегает к поверхности, так что после подключения останется только хорошо изолировать область контактных пластин.

В силиконовой трубке

Водонепроницаемые ленты с классом защиты IP68 помещены в силиконовую трубку. При порезке ножницами материал покрытия может растягиваться неравномерно, образуя деформацию края, что создаст дополнительные сложности при последующем подключении участка к коннектору. В этой ситуации наружную силиконовую трубку лучше разрезать канцелярским ножом, а непосредственно ленту – ножницами.

Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.

На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.

В любом случае разрез нужно осуществлять между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.

Для работы вам потребуется:

  1. Лента.
  2. Канцелярский нож или острые ножницы.

LED-технологии в интерьере

Типы диодов

Итак, мы решили сделать подсветку кухонного гарнитура с использованием световых диодов. При этом нужно иметь в виду, что светодиодные ленты для кухни бывают нескольких типов, и чтобы подобрать оптимальную конфигурацию, стоит изучить представленные на рынке модели.

Параметров, по которым модели отличаются друг от друга, всего несколько. И первым из них мы рассмотрим тип диодов, которые используются как источник света на ленте.

Чаще всего в интерьерных работах используются световые ленты с установленными диодами типа SMD-3528 или SMD-5050.

Источник света SMD-5050

Обратите внимание! Маркировка SMD на изделии означает, что электронный компонент монтируется на поверхность. Благодаря такой конструкции световой прибор получается очень компактным, что в нашем случае является бесспорным достоинством. Отличия между этими типами компонентов следующие:

Отличия между этими типами компонентов следующие:

  • Диод SMD-3528 включает в себя один кристалл и 2 вывода. Отличается меньшей яркостью, но при этом стоит дешевле. Как правило, используется исключительно в дизайнерских целях, поскольку для полноценного функционального освещения генерирует слишком слабый световой поток.
  • Диод SMD-5050 содержит 3 кристалла и 6 выводов. благодаря чему может быть как монохромным (все кристаллы одного цвета), так и цветным (кристаллы красного, зеленого и синего цветов). Применяется как для эстетических целей, так и для подсветки рабочей зоны на кухне. Цена зависит от сложности конструкции и плотности диодов.

Плотность диодов и степень защиты

Следующий параметр, который нужно учесть, перед тем как выбрать светодиодную ленту для кухни – это количество элементов на погонный метр. Чем плотнее расположены электронные компоненты на проводнике – тем интенсивнее и равномернее будет подсветка.

Чаще всего применяются такие комбинации:

  • SMD-3528 – 60 или 120 штук/м.пог.
  • SMD-5050 – 30 или 60 штук /м.пог.

Ленты с плотностью 30 и 60 чаще всего применяются для светового декора, а для качественного освещения больше подходят модели с плотностью 120.

Кроме плотности светящихся точек на погонный метр ленты важным критерием выбора будет степень защиты. Этот параметр определяет, насколько качественно изолированы все электронные компоненты от воздействий внешней среды.

В зависимости от класса защиты LED-ленты делятся на:

  • Открытые (негерметичные, с маркировкой IP33) – с незащищенными токопроводящими дорожками. Применяются такие элементы только в тех местах, в которые практически исключается попадание влаги, например, в потолочной подсветке.
  • Односторонние (с маркировкой IP65) – герметичные со стороны электронной «начинки». В односторонних лентах все контактные элементы заливаются силиконовым герметиком или покрываются специальным полимерным кожухом.
  • Двусторонние (класс защиты IP67 или IP68) -полностью герметичные ленты. Как правило, выпускаются в специальных кожухах из прозрачного пластика.

Ленты классов IP65, IP67 или IP68 являются предпочтительными для изготовления декоративной и функциональной подсветки кухонных гарнитуров.

Подбираем блок питания

Блок питания — это еще один элемент, без которого невозможно создать светодиодное освещение на кухне. Эта деталь должна обеспечивать определенную мощность, поскольку запитать диоды от обычной розетки у нас не получится.

Блоки питания: чем больше мощность, тем больше размер

В первую очередь при выборе блока питания необходимо обращать внимание на степень его защиты. Кухня – помещение довольно влажное, потому защита от воздушной влаги электронике совсем не повредит. Далее нужно подобрать модель, оптимальную по мощности

Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные

Далее нужно подобрать модель, оптимальную по мощности. Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные.

Как же определить минимально необходимую мощность блока питания для подключения светодиодной ленты при монтаже кухонной подсветки? Для расчета воспользуемся формулой:

В данной формуле:

  • W – требуемая мощность блока питания, Вт.
  • L – длина подсветки, м.
  • W1 – мощность 1 метра светодиодной ленты (как правило, эта информация указывается на самой ленте или на сайте производителя).
  • K – коэффициент интенсивности использования. Для подсветки, которая будет использоваться только периодически, этот коэффициент равен 1.3. Если же лента будет большую часть времени находиться во включенном состоянии, то коэффициент составляет 1,5.

Светодиодные ленты это

Светодиодные ленты

Светодиодная лента — это источник света, который представляет собой электрическую монтажную ленту с прикрепленными диодами. Устройство состоит из ряда автономных однотипных модулей, в состав которых входят светодиоды (один или несколько) и вспомогательные электрические устройства (резисторы, электрические контакты и другие). Модули расположены друг от друга на одинаковом расстоянии и имеют последовательное электрическое соединение.

Лента допускает небольшую упругую деформацию, поэтому ее можно скручивать в ленту для удобства монтажа и транспортировки. Габариты у светодиодной ленты следующие:

  • Ширина — от 1 до 2 сантиметров.
  • Толщина вместе с диодами — до 3 миллиметров.
  • Длина — от 1 до 30 метров.

Общие характеристики светодиодных лент

  • Системы на 12 вольт из-за особенностей распространения электрического тока могут иметь длину до 5 метров. Это хороший вариант для квартир или небольших домов.
  • Установки на 24 вольт могут поддерживать длину освещения до 10-15 метров. Такие системы подойдут для крупных домов, а также общественных заведений.
  • Системы на 220 вольт могут поддерживать длину до 30 метров и больше. Такую ленту можно использовать для создания внешнего освещения или декорирования клубов, больших кафе, выставочных центров.

Ленты могут использовать светодиоды по уровню освещения категории 2835, 3528, 5050, 5630, 5730

Каждая из систем обладает своими параметрами электрического тока, что важно учитывать при составлении схемы освещения. На одном погонном метре может располагаться до 200 светодиодов в зависимости от категории устройства, хотя для освещения большинства помещений будет достаточно 50-100 диодов на 1 метре

Мощность каждого диода обычно составляет не более 1 Вт, а для подсчета итогового энергопотребления нужно просуммировать мощности всех диодов.

Блок питания для светодиодных лент

Блок питания для светодиодных лент

Блок питания — это вспомогательное устройство, которое часто требуется для подключения ЛЕД-лент. Он выполняется в виде небольшой коробочки с разъемами для подключения электрических кабелей (обычно таких разъемов 4 или 5). Зачем нужен этот прибор? Ответ будет следующим:

  • В обычной электрической сети циркулирует переменный ток с уровнем напряжения 220 вольт. Светодиодные ленты работают на постоянном токе с уровнем напряжения 12, 24 или 220 вольт.
  • Чтобы синхронизировать работу тока в сети и рабочем устройстве, нужно рабочий ток понизить и выпрямить. Эту функцию и выполняет блок питания, который сочетает в себе функции трансформатора и выпрямителя.

Как соединить отрезки светодиодной ленты

Светодиодные ленты с различной конструкцией все чаще используются при устройстве систем освещения и подсветки. Кроме проблемы, как отрезать, при самостоятельном монтаже требуется решение проблемы соединения. Самый надежный способ – пайка, но паяльник есть не у всех, обращаться с ним умеет не каждый. Большинство ищет более доступный и простой метод. Чаще всего используются 2-х, 4-х и 5-и пиновые коннекторы.

Преимущества использования соединительных элементов (если сравнивать с пайкой):

  • невысокая стоимость;
  • простой монтаж;
  • избавление от необходимости покупать паяльник, припой и флюс.

К недостаткам можно отнести:

  • невозможность использовать при необходимости в большом токе для светодиодных чипов;
  • неустойчивость к окислению;
  • использование для изготовления не термостойкого пластика.

Основной критерий выбора соединительных элементов – ширина гибкой платы. Например, модели для SMD 5050 не подойдут для изделия из SMD 3528.

По способу подключения коннекторы делятся на:

  • прижимные
  • с защелкой;
  • прокалывающие.

В прижимной коннектор при соединении нужно выдвинуть пластину и до упора вставить полосу. Контакт создается после того, как пластина задвигается на место. Преимущества такого коннектора – малые размеры по высоте и ширине. Недостаток – невозможность увидеть плотность и надежность контакта.

Эту проблему решают модели с защелкой, хотя у них тоже имеются недостатки:

  • контактные площадки коннектора не всегда достаточно плотно прилегают к контактам платы;
  • при большой мощности контакты плавятся;
  • для изделий с большим током использовать нельзя.

Самые совершенные прокалывающие коннекторы, на одной стороне которых располагаются контакты для ленты (для подключения к питанию), на другой – для проводов. Доступны модели для открытых и заизолированных плат. При соединении отрезков конец отрезка заводится в коннектор, для прижимания имеется крышка ил прозрачного пластика. Штырьки прокалывают плату, образуя надежный контакт. Выдернуть полосу нельзя, состояние контактов видно через крышку.

Частые ошибки при использовании коннекторов:

  • лак на контактных площадках;
  • подогнутая ножка коннектора;
  • неверная ширина полосы;
  • лента не задвинута до конца.

Если изделие с гидроизоляцией, нужно удалить силикон над контактными площадками и скотч с обратной стороны.

Такая лента входит в коннектор тяжело, так как мешает силикон по бокам и клей на обратной стороне.

Коннектор нельзя закрыть, если контактная площадка расположена слишком близко к чипам. В подобной ситуации отдельные блоки от ленты можно отрезать не по пунктирной линии, а оставляя 2 контакта. Но один отрезок придется выбросить.

Обрезка светодиодной ленты для ремонта

Следует понимать, что повреждения механического типа могут произойти даже в процессе установки ленты. Например, по причине чрезмерного ее сгибания

Важно знать, что максимальный радиус, на который можно согнуть данную ленту, это пять сантиметров, не более. Если вы хотите обернуть данной лентой предмет, который имеет маленький размер, то вероятность долгой службы данной ленты не большая

Следует отметить, что неисправности данного типа возможно легко и просто устранить. В данном случае, та часть, которая перестала осуществлять работу, вырезается. Далее подбираем отрезок такого же параметра и с применением коннектора устанавливаем все на свои места. Если возможна пайка, то соединение лучше осуществить таким образом.

Но при таком виде ремонта есть и свои непосредственные нюансы. Например, если поломка располагается в месте, где шнур слишком отчетливо видно. В таком случае нужно иметь шнур, длина которого позволит спрятать такие моменты.

Подводя итог

Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.

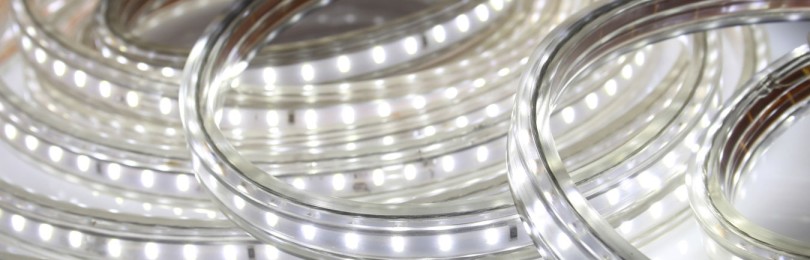

Раньше светодиодную LED подсветку использовали в основном для индикации работы электроприборов. Сейчас область ее применения расширилась. Это и освещение жилых домов, производственных зон на предприятиях, офисов, витрин магазинов и даже улиц в вечернее время. В быту популярна самоклеющаяся светодиодная лента 220в. Ею освещают потолки, стены рабочей зоны и кухни.

Такой подсветкой можно разделить комнату на несколько зон и сформировать в ней нужную атмосферу. Однако для этого перед установкой нужно тщательно продумать место ее расположения.

Эта статья посвящена обзору светодиодных полос. В ней рассмотрены:

  • устройство и характеристики светоизлучающих диодных лент 220В;
  • их достоинства, недостатки;
  • правила установки и эксплуатации.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
