Фуганок из электрорубанка своими руками

Безопасность при работе с самодельным оборудованием

При работе с любым инструментом нужно соблюдать технику безопасности, так как игнорирование ее может стать причиной разных травм. Коротко перечислим рекомендуемые меры по обеспечению безопасности работы мастера на данном станке.

  1. Всем изготовленным деталям рекомендуется снять острые фаски и ошкурить для исключения возможности травмирования рук (занозы и пр.)
  2. При работе необходимо использовать стружкоотсос или специальный пылесос, например, циклонного типа для удаления из зоны пиления опилок и пыли, которая может нанести следующий вред:
МастеруПопадание в дыхательные органы и глаза
ИнструментуПопадание внутрь инструмента и:

  • ухудшение свойств смазки, как следствие перегрев
  • затруднение движения частей инструмента, как следствие перегрев
  • засор воздушных путей для охлаждения инструмента, как следствие перегрев
ПроцессуПопадание стружек и опилок между заготовкой и столом, как следствие не плотное прилегание и перекос – итог, не ровность обработки.
  1. При работе необходимо использовать толкатели, так как при работе с мелкими деталями не исключено попадание рук мастера в зону резания, что приведет к травме.

Способы заточки ножей

Сегодня для правки инструмента применяется два основных метода – станочная обработка и ручная правка. Для первого способа используется электрический станок для заточки или ручное точило. Для ручного способа применяется абразивные камни разной зернистости или наждачная бумага.

Для ножей, имеющих прямую кромку, это чаще всего делается в два этапа – сначала правка на электрическом точиле, а потом доводка на камне руками. А для фигурных или полукруглых лезвий сначала делается правка формы напильником или на тонком абразивном круге электрического точила. Вторым этапом делается проверка формы – лезвие вкладывается в рубанок и проверяется правильность формы режущей кромки. В самом конце делается доводка на заточном станке с кругом из вулканита.

Для ответственных работ кроме электрического заточного станка с абразивными кругами разной зернистости и ручных камней используется и такой прием, как доводка на кожаном ремне с применением полировочных паст. В таком случае кромка получается идеально острой.

Необходимые материалы и инструменты

Рассмотрим изготовление простейшей конструкции, рассчитанный на глубину строгания до 1,2 мм и ширину обрабатываемых деревянных заготовок до 120 мм. Чтобы собрать такой электрический рубанок своими руками, понадобятся следующие материалы и детали:

  • подшипники;
  • стальные полоски;
  • прижимные пластинки;
  • винты М6 и М8 с гайками;
  • пружинные шайбы;
  • металлические уголки (20х20х3 мм);
  • скобы;
  • лист фанеры (10 мм) или металла (толщиной 3-5 мм);
  • шкивы ременной передачи, устанавливаемые на вал электродвигателя и барабана;
  • барабан (с одним или двумя ножами) со старого строгального станка или электрорубанка, на котором можно менять режущие насадки;
  • рабочий электродвигатель от болгарки, старого электрического рубанка либо строгального станка;
  • ремень;
  • кнопка (переключатель) для включения и отключения электрорубанка;
  • провода и шнур с вилкой;
  • устройство защитного отключения (УЗО);
  • конденсаторы (если используемый электродвигатель является трехфазным).

Установка отдельного УЗО для электрического рубанка в щитке (даже непосредственно на станке) увеличит электробезопасность при работе с оборудованием. Защиту подбирают по мощности рабочего двигателя. Шнур и провода должны быть подходящего, с учетом мощности устанавливаемого электродвигателя, сечения.

Фазосдвигающие конденсаторы должны соединяться параллельно. При этом необходимая общая емкость определяется мощностью установленного электрического двигателя: примерно 100 мкФ на 1 кВт. Конденсаторы должны быть рассчитаны на напряжение сети.

Для реализации проекта потребуются такие инструменты:

  • несколько гаечных ключей, предназначенных для затягивания гаек на болтах;
  • рулетка;
  • строительный уровень;
  • маркер либо карандаш;
  • сварочный аппарат с электродами;
  • электродрель со сверлами и с предназначенным для резки кругом небольшого диаметра;
  • электролобзик с пилками к нему по дереву и металлу либо аналогичного назначения ручные пилы;
  • угловая шлифовальная машина в комплекте с кругами для резки металла.

Изготовление

Для работы нужно использовать следующие материалы и инструменты:

  1. Электрорубанок или двигатель в зависимости от выбранного варианта конструкции.
  2. Фанера толщиной 10-15 мм для столов и 15-20 мм для изготовления боковой стенки станины, которая будет служить основой конструкции. Для изготовления можно использовать ДСП, но такой фуговальный станок будет менее удобным.
  3. Дрель со свёрлами подходящей толщины.
  4. Электролобзик.
  5. Циркулярная пила.
  6. Электрический шуруповёрт.
  7. Деревянная доска или брус для изготовления бокового упора.

Сделать фуганок из электрорубанка проще, чем использовать отдельный двигатель, но последний будет менее мощным. Перед началом работы нужно выбрать подходящую конструкцию и сделать чертеж.

Изготавливаем станину

Она является основой всей конструкции. К ней крепятся все остальные детали. При самостоятельном изготовлении для этой цели удобно использовать лист фанеры подходящего размера.

Станина должна обеспечивать высокую устойчивость конструкции. Все детали должны быть надёжно прикреплены к ней. Способ прикрепления зависит от используемого материала. Для металлических деталей можно использовать сварку или винтовые крепления, для деревянных саморезы и клей. При выборе варианта станины нужно учитывать, планируется ли делать конструкцию разборной. В этом случае удобнее применить винтовые соединения.

Установка вала с ножами

Вал для фуганка своими руками сделать не получится. Этот узел лучше заказать у специалистов или приобрести в магазине. Пила состоит из трёх лезвий, которые при вращении снимают слой дерева с обрабатываемой детали.

Барабан устанавливают на станину с помощью подшипников. На краю вала должен быть предусмотрен ролик, на котором будет закреплён ремень, соединённый с валом двигателя.

Стол

В конструкции предусмотрены два стола для фуговального станка — приёмный и подающий. Они расположены по обе стороны от вала с ножами. Поверхность должна быть гладкой, потому что обрабатываемую деталь необходимо при обработке прижимать к поверхности.

Для того, чтобы обработка была качественной, высота поверхности столешницы должна соответствовать лезвиям. Чем она ниже, тем больший слой дерева будет снят при обработке. Для регулировки высоты стола устанавливают специальный механизм.

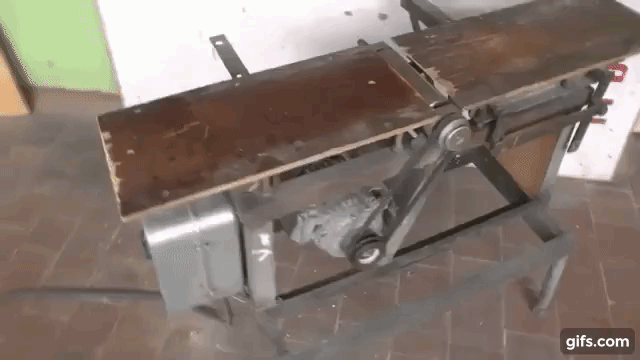

Установка двигателя с приводом

Чтобы сделать электрический фуганок, нужно правильно подобрать электрический мотор. Достаточно, чтобы его мощность превышала 1000 Вт. Удобно использовать модели, которые питаются от 220 В.

Шкивы двигателя и барабана с ножами должны находиться в одной плоскости. Для того, чтобы этого достичь, необходимо использовать специальные инструменты (уровень и другие измерительные инструменты). В этом случае ремень будет передавать вращение наиболее эффективным образом.

Ремень должен быть плотно натянут. В противном случае он не сможет обеспечить нужную скорость вращения. Предусматривая место для двигателя, необходимо, чтобы была предусмотрена возможность регулировать его положение. В этом случае будет удобно подобрать его так, чтобы обеспечить нужную степень натяжения шкива.

Жесткий упор

Перпендикулярно поверхности стола необходимо установить деревянную деталь, которая будет служить направляющей. Она нужна для того, чтобы обеспечить прямолинейное движение заготовки. Для этого можно использовать деревянную деталь подходящей формы. При этом необходимо зачистить её поверхность так, чтобы на ней не было заусениц или неровностей.

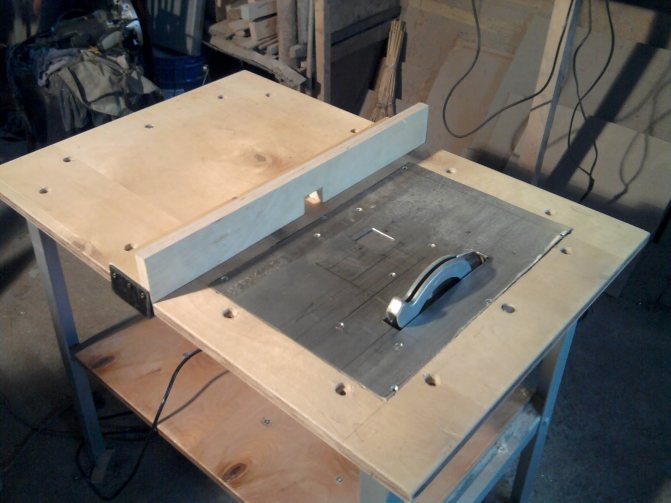

Процесс сбора стола для дисковой пилы

Сначала подгоняют основание под оптимальные размеры. Деревянную столешницу обрабатывают и оставляют на сутки пропитаться антисептическим составом. Металлическое основание шлифуется по краям, чтобы не было зазубрин.


Антисептик для дерева — это современный строительный материал, защищающий древесину любых пород в конструкциях.

Электрической пилы

Процесс сбора стола для электрической пилы:

  1. Сначала готовят брусья, которые подравниваются с использованием рубанка. Из них собирают прочный каркас. На каждой стороне основания должны быть высверлены отверстия диаметром в 5 мм.
  2. В царгах также делают отверстия аналогичного диаметра.
  3. На столешницу устанавливают ножки и царги. Чтобы обеспечить фиксацию, рекомендуется взять струбцины. Они помогут зафиксировать ножки на время высыхания клея. Их дополнительно фиксируют металлическими уголками, стягивают саморезами.
  4. Крепление пилы болтами М4. Процесс выполняют с обратной стороны.
  5. Для изготовления параллельного упора от фанеры отпиливают две полосы. Их ширина должна быть аналогична ширине столешницы. Средний размер – 10 см. Углы обязательно закругляют и шлифуют.

Ключевым свойством созданного стола должно быть удобство

Важно! При установке электрической пилы нужно сделать фиксацию пусковой кнопки

Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении.

Ручной пилы

Для ручной пилы потребуется лист фанеры в 20 мм. Заготовку столешницы делают согласно выбранному размеру. Разметка делается карандашом, распил выполняют электрическим лобзиком. В конце выполняют фрезерование кромки. Заготовка обязательно зашкуривается наждачной бумагой.


Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности.

Последующая технология сборки:

  1. Заголовка переворачивается, с нижней стороны делается разметка для ручной пилы. К основанию нужно приложить пилу без диска, сделать разметку габаритов подошвы.
  2. При помощи ручного фрезера выполняют углубление в 10 мм.
  3. Далее примеряется пила, выполняется корректировка разметки.
  4. С нижней стороны делают разметку, которая предназначена для ребер жесткости. Для них готовят заготовки из доски размером 50х100 мм. Оптимальное расположение – до 10 см от края стола.
  5. Продольные ребра жесткости распиливают, крепят к столешнице при помощи столярного клея. Для фиксации применяют струбцины. По аналогичному принципу крепят боковые ребра жесткости из брусьев.
  6. После высыхания клея в ребрах жесткости просверливают отверстия, стягивают их саморезами.
  7. Для ножек стола используют доски размером 50х100мм. Средняя оптимальная высота до 110 см. Ножки крепятся с внешней стороны ребер жесткости на крепкие болты. Для улучшения устойчивости можно использовать стяжки из брусьев размером в 50х50 мм.


У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе. Ручная дисковая пила устанавливается в готовый паз с нижней стороны, подошва фиксируется болтами. В прорезь вставляется зубчатый диск. Следуя технологии и выполняя все этапы, можно сделать самодельный стол с минимальными затратами под свой рост.


Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который применялся для работ достаточно длительное время, но сохранил все свои эксплуатационные характеристики.

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

  1. рабочий горизонтальный стол для обработки деревянных изделий;
  2. рабочий обрабатывающий вал;
  3. прижимные валики для подачи заготовки в зону обработки;
  4. система регулировки высоты стола;
  5. предохранительное устройство, препятствующее возврату заготовки.

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками. Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для того чтобы изготовить рейсмус из электрорубанка своими руками необходимы агрегаты и комплектующие:

  1. электрорубанок;
  2. бруски деревянные;
  3. фанера 10-15 мм;
  4. фиксаторы;
  5. штанга;
  6. шпильки;
  7. колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

  1. Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
  2. Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
  3. Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.
  4. Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
  5. Платформа монтируется на готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке заготовок.
  6. Проводится монтаж ручки управления платформой с электрорубанком.
  7. Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

Особенности изготовления рейсмуса

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

  • ширину направляющих;
  • длину направляющих;
  • длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки шпильки, которая должна, находится между двумя ручками точно посередине, что обеспечивает удобство работы на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Изготовление строгательного станка

Как уже было сказано, рейсмусовый станок можно сделать собственноручно. Самый распространенный вариант – на основе электрорубанка.

Необходимые материалы и оборудование

Для того, чтобы изготовить своими руками рейсмус при помощи электрорубанка, понадобятся такие материалы и инструменты:

  1. электрорубанок;
  2. лист фанеры толщиной 1-1,5 см
  3. штанга;
  4. бруски деревянные;
  5. фанера 10-15 мм;
  6. колодки;
  7. фиксаторы;
  8. шпильки.

Также стоит запастись шурупами, винтами с шестеренками, измерительной планкой (подойдет обычная линейка, в том числе и пластиковая) и ручкой управления.

Пошаговая инструкция

Даже при наличии минимального опыта вполне возможно собрать самодельный рейсмусовый станок из электрорубанка и вспомогательных материалов. Действовать надо так:

В качестве основы будет использоваться фанера толщиной в 1,5 см. Размеры основания должны составлять 50 на 40 см.
Затем надо прикрепить к основе крепление подставки для инструмента. Подставки будут изготавливаться из такой же фанеры. Крепится все при помощи шурупов.
На следующем этапе делается платформа под электрорубанок с отверстием посредине

Важно, чтобы размеры отверстия точно соответствовали размерам инструмента, поэтому лучше воспользоваться лобзиком. Инструмент крепится зажимами и шурупами.
Теперь необходимо собрать резьбовые винты. Они будут обеспечивать движение платформы вверх-вниз

В каждом углу основы, на которой установлен электрорубанок, надо прикрепить винт с крупной резьбой. Это позволит регулировать толщину стружки, снимаемой с заготовки.
На следующем шаге платформа монтируется на подставки, изготовленные из той же фанеры толщиной 1,5 мм. На них ставят верхнюю часть рейсмусового станка вместе с закрепленным на платформе рубанком. Крепится все это при помощи шурупов. На этом же этапе надо грамотно проложить электропроводку. Важно, чтобы кабель не повреждался во время работы станка.
Далее монтируется ручка для регулировки и управления. Ею регулируется платформа. Ручку монтируют на один из винтов с резьбой при помощи гаек с шайбами. Чтобы электрорубанок был надежно закреплен и не падал, нужно проделать отверстие в одном из винтов и тщательно закрутить гайку, на которой держится крепеж. Это обеспечит надежную фиксацию и предотвратит смещение инструмента с платформы.
На финальном этапе работ устанавливается стрелка-индикатор и специальная мерная планка. Это обязательный этап, ведь именно с ее помощью измеряется толщина обрабатываемых деталей. Изготовить планку легко – сойдет обычная школьная линейка. Стрелку же можно сделать из небольшого листа жести.

Они будут обеспечивать движение платформы вверх-вниз. В каждом углу основы, на которой установлен электрорубанок, надо прикрепить винт с крупной резьбой. Это позволит регулировать толщину стружки, снимаемой с заготовки.
На следующем шаге платформа монтируется на подставки, изготовленные из той же фанеры толщиной 1,5 мм. На них ставят верхнюю часть рейсмусового станка вместе с закрепленным на платформе рубанком. Крепится все это при помощи шурупов. На этом же этапе надо грамотно проложить электропроводку

Важно, чтобы кабель не повреждался во время работы станка.
Далее монтируется ручка для регулировки и управления. Ею регулируется платформа

Ручку монтируют на один из винтов с резьбой при помощи гаек с шайбами. Чтобы электрорубанок был надежно закреплен и не падал, нужно проделать отверстие в одном из винтов и тщательно закрутить гайку, на которой держится крепеж. Это обеспечит надежную фиксацию и предотвратит смещение инструмента с платформы.
На финальном этапе работ устанавливается стрелка-индикатор и специальная мерная планка. Это обязательный этап, ведь именно с ее помощью измеряется толщина обрабатываемых деталей. Изготовить планку легко – сойдет обычная школьная линейка. Стрелку же можно сделать из небольшого листа жести.

На этом изготовление рейсмусового станка из электрорубанка можно считать завершенным. Однако перед началом основных работ надо произвести первичную настройку и отладку. Также необходимо после окончания работ тщательно очистить и смазать все детали, и время от времени следить за заточкой лезвий.

Еще один более простой вариант:

Различные конструкции фуговальных станков

Прежде чем переделывать электрорубанок следует рассмотреть то, какими бывают фуганки. Современное фуговальное оборудование часто изготавливается в промышленных условиях, самодельные конструкции существенно отличаются. Отличия могут заключаться в типе применяемого материала, технологий и вспомогательного оборудования.

Встречаются самые различные фуганки, которые могут применяться для строгания древесины. Выделяют два основных типа:

  1. Односторонние станки. Именно их часто изготавливают своими руками по причине простоты конструкции. Стоит учитывать, что при применении подобного оборудования за один проход можно снять материал исключительно с одной поверхности.
  2. Двусторонние фуганки. Подобные инструменты могут использоваться для одновременной обработки двух поверхностей. Единственное и главное условие заключается в том, что они должны быть смежными. Такой инструмент характеризуется повышенной эффективностью, однако конструкция достаточно сложна в самостоятельном изготовлении.

Не стоит также забывать о том, что все устройства делятся на две основные категории. Основная представлена стационарными механизмами, также есть и мобильные инструменты, получившие широкое распространение

Создавая фуганок из электрорубанка рекомендуется учитывать, что самодельная конструкция во многом уступает промышленным вариантам исполнения. Основными недостатками назовем следующее:

  1. Устройство характеризуется относительно невысокой точностью в применении.
  2. Ширина поверхности, которая может быть обработана за один проход, как правило несущественная, составляет всего 110 мм.
  3. Легкость устройства. Слишком легкий инструмент неудобен в применении, так как характеризуется низкой устойчивостью.
  4. Небольшая мощность. Изготовить самодельное устройство с высоким показателем мощности практически невозможно.
  5. В большинстве случае при изготовлении применяется дерево, которое характеризуется недлительным эксплуатационным сроком.

Несмотря на приведенную выше информацию, есть довольно большое количество плюсов, которые определили распространение самодельных рубанков. К ним можно отнести следующие моменты:

  1. Невысокая стоимость. Как показывает практика, промышленные варианты исполнения обходятся в несколько сотен тысяч рублей, изготовленный своими руками всего в несколько тысяч.
  2. Мобильность и компактность. Эти качества также можно назвать основными преимуществами ручного фуганка, который изготовлен из электрорубанка.
  3. Простота конструкции. Этот момент во многом определяет то, что устройство может прослужить в течение длительного периода и при этом есть возможность провести самостоятельный ремонт.
  4. Можно сделать инструмент под свои размеры. К примеру, проводится увеличение размера стола.

Провести сборку механизма можно в домашней мастерской при наличии несущественного количества материалов и узлов. При этом подобный фуганок может прослужить в течение длительного периода.

Видеоработы Электрорубка Интерскол

Детали соединяются вместе таким образом, что кровать, в которой инструмент закреплен во время работы, благодаря своей форме имеет выступы и углубления.

Чтобы точно определить конфигурацию компонентов стойки, вы должны сначала сделать шаблон из плакатной пластины, который будет плотно прилегать к планировщику кузова, а затем вырезать его с половины стойки, отрегулировать режущий инструмент Edge, который прикреплен к электрической дрели.

Детали остатков фиксируются вместе с винтами и дюралюминиевыми углами, навинчиваются на подложку.

Высота стенда выбирается путем расчета, поэтому центр тяжести должен быть как можно ниже, поэтому конструкция будет более стабильной. Расстояние между корпусом инструмента и его основанием составляет 20 мм, и для обеспечения того, чтобы стойки не были отсоединены, их можно зафиксировать металлическим кронштейном.

Мы рекомендуем вам ознакомиться с

  • Набор электроинструментов для ремонта стен. Электроинструменты всегда нуждаются в ремонте стен или висячих полок, изображений.

При работе с поверхностью стены вам нужен целый ряд электроинструментов, которые должны быть в каждом доме.

Самолет: изобретение продолжается. Изготовление самолетов достаточно просто. Обувь состоит из трех частей дуба. Средняя часть обуви на 1,5 мм шире, чем сальник, чтобы обеспечить боковую регулировку. На нем под желаемым углом
Садовые инструменты сада Компания «ORMIS-Украина» представляет новый бренд — элитный сад и парковочные инструменты Усадьба британской компании — производителя ручных инструментов RemoColor Tools Limited.

Инструмент ярд выгоден Простая система измельчения. На первой стадии шлифования инструмента шлифовальный круг обычно имеет профильный паз (рис.

1). На втором — край лезвия затачивается и заполняется. Остатки и колоды. Во вращении

Универсальный шпунтбубел Shpuntubel — плотничный инструмент, который приносит узкую прямоугольную канавку — ручку на краю или на пластинах, обработанную строительную мебель Данные на некотором расстоянии от ее края. В процессе

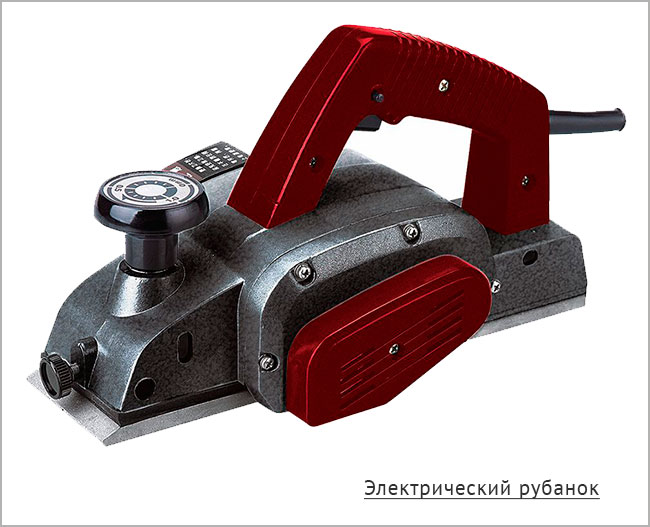

Электрический рубанок

Сделать самодельный фуганок – это несложная задача. С такой работой может справиться любой, тем более, если он любит работать с деревом. А наличие такого оборудования в мастерской значительно расширит возможности мастера и облегчит его работу.

Для того чтобы изготовить фуговальный станок вначале нужно подготовить требуемые материалы и инструменты. Для работы вам понадобятся:

  • ножовка для выпиливания заготовок;
  • молоток;
  • столярная стамеска;
  • деревянные бруски из прочного материала. Лучшим вариантом будет детали из лиственницы или дуба;
  • фанера, желательно многослойная;
  • болты с гайками.

Все эти материалы и инструменты вы легко найдете в своей мастерской. Но самым важным и главным устройством, которое вам понадобится для создания фуганка своими руками, является электрический рубанок. Именно он и будет выполнять всю работу.

Для изготовления фуговального станка вполне сгодится старенький электрорубанок

При этом не стоит бежать в магазин за новым инструментом, для фуговального станка вполне подойдет уже бывшее в употребление устройство.

Очень часто современные электрорубанки делают с корпусом из пластика. Такие инструменты стоят дешевле, и к тому же удобней в работе. Но такой корпус после длительного использования начинает трескаться и расшатываться. Такие инструменты использовать в работе уже неудобно, но вот для фуговального станка он вполне сгодится.

Главное, чтобы вал с ножами и электродвигатель были в хорошем рабочем состоянии. Нам нужно только перевернуть старый электрорубанок вверх ногами и закрепить на своем месте.

В этом видео вы наглядно увидите как из фанеры сделать небольшой фуговальный станок из старого электрорубанка.

Видео: Самодельный фуганок из электрорубанка

https://youtube.com/watch?v=yRHjyVBnv-s

Существуют еще некоторые требования к электрическому рубанку, которые помогут существенно облегчить вашу задачу.

В первую очередь стоит присмотреться к самой конструкции. Современные производители выпускают некоторые модели, которые уже приспособлены для наших целей. Если у вас именно такой вариант, то ваш фуговальный станок получится наиболее производительный.

Кроме этого, стоит обращать внимание на ширину строгания. Как правило, у большинства современных электрорубанков она составляет 82 миллиметра

Такой ширины для полноценного фуговального станка довольно мало.

Лучшим вариантом будет использования электрического рубанка с шириной строгания в 100 или даже 110 миллиметров. В этом случае за раз вы сможете прогонять заготовки шириной в 10 сантиметров.

Но довольно часто есть необходимость обрабатывать более широкие доски. В этом случае каждую заготовку придется прогонять через фуговальный станок по нескольку раз. Это может существенно снизить вашу производительность. Многие мастера вместо электрического рубанка используют станок со встроенным специальным валом.

Стационарный фуговальный станок

Такой вариант фуговального устройства довольно мощный и производительный, но не лишен своих недостатков.

Во-первых, сам специальный вал – это довольно дорогая деталь. Его стоимость может составить до половины всех расходов на сборку фуговального станка.

Во-вторых, кроме вала вам придется приобрести и довольно мощный электродвигатель, а также предусмотреть механизм передачи крутящегося момента. Все это потребует от вас определенных знаний и умений, ну и конечно финансовых вложений.

Обзор заводских моделей

МодельW0108W0106FLW0103FLW0100
Двигатель0,75 кВт 220В0,75 кВт 220 В2,2 кВт, 220В3,7 кВт 380В
Ширина реза153 мм153 мм203 мм400 мм
Максимальная глубина реза3 мм3,2 мм3,2 мм3 мм
Число ножей режущего вала3344
Диаметр режущего вала61 мм61 мм78 мм98 мм
Длина стола1210 мм1535 мм1800 мм2250 мм
Длина подающего стола700 мм760 мм880 мм1090 мм
Длина приемного стола590 мм755 мм880 мм1090 мм
Ширина стола255 мм255 мм330 мм420 мм
Высота стола от пола820 мм850 мм795 мм820 мм
Размеры упора740 х 98 мм889 х 124 мм889 х 124 мм1195 х 150 мм
Размеры в упаковке1245х515х275 мм1600х360х250 мм1850х450х300 мм2300х820х1025 мм
Масса брутто104 кг135 кг208 кг570 кг
Цена52000 руб68000 руб112000 руб229000 руб

Обзор заводских моделей

МодельW0108W0100
Двигатель0,75 кВт 220В0,75 кВт 220 В2,2 кВт, 220В3,7 кВт 380В
Ширина реза153 мм153 мм203 мм400 мм
Максимальная глубина реза3 мм3,2 мм3,2 мм3 мм
Число ножей режущего вала3344
Диаметр режущего вала61 мм61 мм78 мм98 мм
Длина стола1210 мм1535 мм1800 мм2250 мм
Длина подающего стола700 мм760 мм880 мм1090 мм
Длина приемного стола590 мм755 мм880 мм1090 мм
Ширина стола255 мм255 мм330 мм420 мм
Высота стола от пола820 мм850 мм795 мм820 мм
Размеры упора740 х 98 мм889 х 124 мм889 х 124 мм1195 х 150 мм
Размеры в упаковке1245х515х275 мм1600х360х250 мм1850х450х300 мм2300х820х1025 мм
Масса брутто104 кг135 кг208 кг570 кг
Цена52000 руб68000 руб112000 руб229000 руб


W0108

W0100

Если вы решили сделать себе рейсмус из электрорубанка своими руками, чертежи, наглядные видео и наши рекомендации позволят добиться поставленной цели. Сам по себе электрорубанок является полезным инструментом в хозяйстве. А вот купить для бытовых целей рейсмус — достаточно дорогое удовольствие. Потому многие решают собрать оборудование самостоятельно, взяв за основу электрический рубанок.

Чтобы собрать рейсмус из электрорубанка, вам потребуется набор материалов и инструментов, необходимых для будущего станка.

Если рейсмус вам необходим с целью получения доходов от продукции, которую будете обрабатывать на станке, тогда лучшим решением станет покупка готового устройства. Если же рейсмус — это сугубо инструмент бытового применения для домашних работ, тогда смело можете сделать его своими руками.

Основными компонентами для сборки агрегата являются:

  • Электрический рубанок. Учтите, каждый раз переоснащать рейсмус в обычный электрорубанок и обратно собирать из него станок не получится. Потому лучше сделать агрегат из рубанка, который не жалко;
  • Чертежи. Вы можете составить собственный чертеж, опираясь на характеристики и особенности электрорубанка, планируемых работ и деталей, которые должен обрабатывать станок. Адаптировать готовые чертежи под себя сложнее, поскольку каждый из них основан на определенных моделях электрического рубанка, используемых материалах, параметрах и пр.;
  • Деревянные бруски и фанера. Из них вы будете собирать корпус будущего рейсмусового станка;
  • Свободное время. Чтобы сделать своими руками станок, много времени вам не потребуется. Но и пытаться собрать агрегат за пару часов не стоит, иначе результат вас может разочаровать.

Основной упор при проектировании рейсмуса на основе электрического рубанка делается на соответствие характеристик и возможностей станка с обрабатываемыми заготовками. Убедитесь перед началом сборки, что оборудование получит корпус, шпильки, направляющие, идеально отвечающие деталям, с которыми вам предстоит иметь дело.

Шпильки и направляющие

Про эти компоненты рейсмуса на основе электрического рубанка следует поговорить отдельно, поскольку они играют значимую роль в работоспособности и эффективности рейсмуса.

  1. Шпильки позволяют опускать и поднимать рейсмус при обработке заготовок.
  2. Часто новички устанавливают шпильку аккурат посередине корпуса станка. Но это решение ошибочное. Если вы решили сделать станок, шпильку стоит установить посередине между передней и задней ручкой устройства. Такое расположение обеспечит удобную работу с оборудованием, позволит надежно фиксировать инструмент в нужном положении. Проблем в процессе эксплуатации окажется значительно меньше.
  3. При переоснащении электрорубанка в рейсмус постарайтесь придать шпильке инструмента максимальную подвижность. Для этого на верхней крышке своими руками установите подшипник качения.
  4. На среднюю пластину станка, которая будет отвечать за регулирование высоту, закрепите гайку. Такое решение обеспечит вас возможность регулировать положение оборудования с небольшим шагом и повышенной точности. Это актуально для особо деликатной обработки с помощью рейсмуса.
  5. Направляющие служат для точной и эффективной обработки заготовок. Их изготавливают из деревянных брусков, потому затраты на сборку оборудования можно считать минимальными.
  6. Выполняя направляющие для электрического рубанка, сделайте определенный запас по длине. Их не рекомендуется делать идентичной с обрабатываемыми заготовками длины. Выполните данные элементы немного больше.
  7. Нижняя плоскость рейсмуса из электрического рубанка делается так, чтобы при обработке изделия она перемещалась сразу параллельно по отношению к резакам устройства. Если плоскость будет начинаться под электроинструментом, вы не сможете получить высокую точность обработки. А потому эффективность подобного станка сведется к минимуму.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
