Как сделать газонокосилку из стиральной машины

Подготовка

Итак, до начала сборки газонокосилки потребуется иметь под рукой следующие элементы:

  • материалы для каркаса;
  • колеса;
  • ручки;
  • защитный кожух;
  • двигатель;
  • каркас, куда будут прикреплены все детали;
  • ножи;
  • управляющие элементы – УЗО, выключатель, кабель с вилкой для подключения в розетку.

Кроме того, важным подготовительным этапом будет создание чертежей и схемы будущей конструкции. Это поможет соблюсти правильное расположение всех элементов будущей конструкции и создать правильный каркас, который сможет выдержать вес всех элементов и будет красиво смотреться с эстетической точки зрения.

Самоделки из стиральной машинки

Самоделки из стиральной машины и двигателя

Поэтому, если у вас завалялась без дела старая стиральная машинка «Рига», «Малютка», а возможно даже что-то и поновее, типа машинки автомат, то, не спешите избавляться от этой бытовой техники.

Какие самоделки из стиральной машины можно сделать?

Стиральная машинка состоит из различных узлов и механизмов. Самыми ценными для изготовления самоделок и поделок, являются:

  1. Корпус;
  2. Барабан;
  3. Электрический двигатель.

Из двигателя стиральной машины можно сделать точильный станок, а также станок для полировки дисков, небольшую циркулярку, газонокосилку, и, множество других самоделок.

Барабан стиральной машинки можно приспособить под устройство небольшой печки, мини коптильни или уличной дровницы. В общем, идей на эту тему хватает с лихвой. О том, что можно сделать из стиральной машины и будет рассказано в этой статье строительного журнала samastroyka.ru .

Коптильня из стиральной машины Рига

Используя старую стиральную машину Рига для изготовления коптильни не придется что-либо много переделывать. Здесь можно пойти двумя путями: использовать целиком стиральную машинку предварительно сняв с неё все части, которые могут расплавиться, либо же приспособить под коптильню один лишь барабан.

Чтобы сделать коптильню из стиральной машины Рига, сначала понадобится:

  1. Снять электродвигатель, конденсатор и элементы управления;
  2. Убрать внутри все резиновые и пластиковые элементы, которые могут расплавиться под воздействием высоких температур;
  3. После этого потребуется заварить днище стиральной машины куском металла, а сбоку корпуса, внизу, прорезать отверстие под топку;
  4. В барабане стиральной машины, также потребуется вырезать отверстие, для того, чтобы дым смог беспрепятственно подниматься вверх;
  5. Учитывая то, что к стиральной машинке «Рига» уже идет заводская крышка из металла, то эту часть самодельной коптильни, можно оставить без изменений.

Теперь остается чуть ниже верха стиральной машинки прикрутить несколько креплений под сетку, и, вуаля, мини коптильня готова!

Траворезка своими руками из стиральной машины

Кстати, из той же стиральной машинки Рига советского образца, можно сделать эффективную траворезку . Для этих целей придется немного переделать верх стиральной машины, закрепив металлические уголки и двигатель на них, с ножами из тонкой стали.

Нижний двигатель, тот что стоял в стиральной машинке, можно так и оставить без изменений. Единственное что потребуется сделать, так это переходник для установки на вал ножей, которые могли бы тщательно измельчать траву. Кстати, ножи верхнего и нижнего двигателя самодельной траворезки из стиральной машины, обязательно должны вращаться в разные стороны.

Как сделать дровницу из барабана стиральной машинки

Если в гараже пылится без дела нерабочая стиральная машинка автомат, то из её барабана можно сделать оригинальную и достаточно вместительную дровницу. Чтобы сделать дровницу своими руками, сначала потребуется разобрать стиральную машинку, после чего демонтировать с неё барабан.

Теперь остается прикрутить снизу барабана ножки или смастерить металлическую подставку для этих целей. Если излишне напрягаться нет желания, то можно легко установить самодельную дровницу и на поддоны, или что-то вроде них. На этом, оригинальная дровница из барабана от стиральной машинки готова.

Самоделки из двигателя от стиральной машины

Наибольшее внимание, кроме траворезки из стиральной машинки, заслуживает внимание точильный станок из двигателя и газонокосилка

И если с точильным станком от двигателя стиральной машинки, все более менее понятно, то вот при изготовлении самодельной газонокосилки придется повозиться.

Газонокосилка из стиральной машины

Ну, во-первых, потребуется сделать основу, к которой можно было бы закрепить двигатель от стиральной машины и колеса. Сделать её можно из толстой фанеры, но лучше приспособить под этих цели, какой-то материал попрочнее.

Во-вторых, сверху основы придется просверлить отверстие под вал двигателя, после чего смастерить колпак для его защиты от травы и мусора. Ножи для установки на двигатель можно вырезать из ножовки по дереву, уж очень там хорошая сталь, которая как раз и пригодна для этих целей.

Преимущества и недостатки

Минусов у самодельной газонокосилки сравнительно немного:

  • Зависимость от электрического источника.
  • Самостоятельно она работать не будет, ею нужно управлять.
  • Обрабатываемая площадь территории зависит от длины кабеля.

Перейдем к плюсам:

  • Самое главное достоинство такого механизма — его стоимость. Заводские модели очень дорогие. Домашний вариант в разы дешевле.
  • Самодельные газонокосилки менее шумны.
  • Отсутствуют выхлопные газы.
  • Нет бензинового запаха.
  • Компактность.
  • Минимум деталей. В домашних условиях прибор можно изготовить из подручных средств, изредка прибегая к покупке деталей в магазине.
  • Легко ремонтировать. Вы сами собираете конструкцию, сможете определить причину поломки и легко ее устранить.

Как сделать косилку своими руками?

Как было указано ранее, создать газонокосилку можно:

ИЗ СТАРОГО ПЫЛЕСОСА

Проведение подобной процедуры довольно простое, главное запастись терпением и следующими элементами:

  • колесами (подойдут даже от старой коляски);
  • сварочным аппаратом;
  • ручной пилой;
  • стальными листами;
  • электрическим двигателем.

Из стального объекта следует вырезать особую площадку, ведь она будет играть роль монтировочной опоры для двигателя, чей вал должен быть размещен в нижней области. После произведения установки, как на вышеуказанном видео, необходимо создать надежный протекционный кожух для двигателя.

Толщина «панциря» должна быть 1,2 мм, а что касается диаметра определенных отверстий этого протектора, то он должен иметь больший коэффициент, чем вал, буквально на 4 мм. Двигательную установку необходимо разметить на расстоянии 3-4 см от земли, ведь иначе деталь будет повреждаться во время передвижения и работы.

Особое внимание следует уделить металлическому диску, который устанавливается на сам вал. Ножи нужно создать в нескольких вариантах

Для этого мастер должен вырезать из железного листа диск (размерный коэффициент которого равен 38-40 мм). Он размещается на двигательном конце и аккуратно приваривается сварочным аппаратом.

ИЗ СТИРАЛЬНОЙ МАШИНЫ

Для создания самодельной косилки идеально подойдут следующие элементы:

Само устройство газонокосилки не назовешь чрезвычайно сложным, ведь она вмещает в себя надежный корпус, острые ножи, мощный двигатель и выгодно расположенный рычаг управления. Поэтому каждый желающий сможет довольно быстро создать своими руками полезную газонокосилку.

Асинхронный двигатель будет лучшим вариантом, поскольку он практически не шумит. Колеса должны позволить ножам находиться на высоте от земли (5-6 см). Благодаря такой особенности косилка подойдет для высокой травы и неровных участков. Желательно установить 4 колеса, поскольку только тогда можно гарантировать максимальную маневренность и стойкость.

Металлический лист для рамы должен быть шириной 30х50 см, а что касается глубины, то в этом плане необходимо проследить, чтобы двигатель и покрывающий его кожух не «выглядывали» за ее границы. В большинстве случаев ножи изготовляются самостоятельно из стальных листов (толщина 2–3 мм и ширина 20–50 мм).

ИЗ БЕНЗОПИЛЫ ДРУЖБА

Указанный тип бензопилы обладает необходимым уровнем мощности, поэтому он станет отличной основой для будущего садового помощника. Для создания понадобятся:

Достав двигатель из старой-доброй, но уже ненужной, бензопилы важно просто установить ее в тележку передвижного характера, ничего не меняя в механизме. А создать тележку указанного плана можно с помощью уголков 25х25, располагающими размерами 500 мм и 600 мм

Затем они должны быть соединены посредством сварочного аппарата в форме рамы.

Затем в области уголков устанавливаются колеса, и получается своего рода шасси.

«Штурвал» следует прикрутить к получившейся ручке, а после провести увеличение длины газового троса и топливного шланга.

ИЗ БОЛГАРКИ

К получившемуся корпусу следует приварить колеса и ручку. Сверху нужно качественно вмонтировать болгарку, позаботившись о том, чтобы ограждающий кожух на самом инструменте был надежно закреплен. Поскольку рабочий вал болгарки довольно короткий, на него следует накрутить гайку с резьбой удлиненного плана. Теперь можно крепить к ней нож. Естественно, что подобный агрегат подойдет для среза невысокой травы, именно поэтому сделать самодельную косилку из болгарки довольно просто.

Общие сведения

Если сравнивать заводские модели газонокосилок с изготовленными собственноручно то, понятное дело, первые выигрывают по все параметрам. Они имеют повышенный функционал, в который входит переключение скоростей, регулировка положения ножей, меньшая шумность тоже не может не радовать. И главное – сертификат качества и гарантийный талон, с которым вы сможете обратиться в сервисный центр при возникновении неполадки.

Механическую газонокосилку изготовленную собственноручно можно усовершенствовать при желании и необходимости. К агрегату можно приделать ручку с регулировкой длины, страховочный бампер, емкость для сбора скошенной травы, установку для изменения высоты ножей.

Некоторые «очумелые ручки» умудряются совместить агрегат с велосипедом. В этом деле главное фантазия и правильно растущие руки, тогда все получится.

Комплектация газонокосилки

Чтобы изготовить электрическую газонокосилку можно взять мотор от любого прибора, которым вы уже не пользуетесь в силу разных причин. Двигатели небольших аппаратов, которыми вы пользовались в быту, не могут выдерживать большие нагрузки, а они будут при кошении травы. Они быстро перегреваются и выходят из строя, а чинить их уже не имеет смысла. Может показаться, что моторы от пылесосов способны справляться с такой работой, но на деле это не так, они тоже слабоваты для этого. Чтобы обеспечить бесперебойную длительную работу газонокосилки вам понадобится мотор мощью 1 кВт/ч.

Нож для агрегата по скашиванию травы обязательно должны быть выточены их прочной и толстой стали. Можно сделать единым элементом или в виде нескольких закрепленных по центру. Также, для работы подойдет диск заточенный собственноручно. Это самый безопасный и долговечный вариант.

Ручку для газонокосилки можно взять от старой коляски или тачки

Также, для упрощения задачи, можно взять каркас от детской коляски или тележки, важно чтобы детали были целыми без следов коррозии. Если у вас под рукой не найдется чего-то подобного, каркас можно изготовить из металлических труб

Кроме того, для того чтобы смастерить агрегат вам понадобится шнур электропитания, желательно длинный. Колеса должны быть небольшого диаметра, с высотой до середины не меньше 10 см, для того чтобы можно было беспрепятственно передвигаться по участку.

Для ножей обязателен защитный чехол, который фиксируют вокруг резаков. Его можно смастерить их металлического листа либо подобрать уже готовый по размеру. Установка чехла обязательна с целью соблюдения техники безопасности человека управляющего газонокосилкой, а также для защиты самых резаков от камней.

Газонокосилка своими руками из бензопилы

Подойдет для изготовления инструмента своими руками любая отечественная модель пилы, поскольку они, в отличие от импортных аналогов, имеют большую мощность, которая поможет газонокосилке справляться с сорняками. Состоять газонокосилка, изготовленная своими руками, будет из нескольких узлов:

  • двигатель;
  • каркас – опора, на которой будут располагаться все детали;
  • кожух защитный;
  • ножи;
  • колеса;
  • ручки.

Взятый из бензопилы мотор должен быть в рабочем состоянии. Его устанавливают на основание, сделанное из сваренного в форме рамы уголка 25х25 мм с размерными показателями 600 х 500 миллиметров.

Рама снабжается колесиками, размер которых выбирается индивидуально. К шасси крепят регулируемую по высоте ручку, для изготовления которой подойдут водопроводные трубы.

Конечно, сделать ее можно нерегулируемой, но в этом случае, с ней работать менее удобно, особенно, если пользоваться газонокосилкой будет не один человек. Прикрутив к готовой ручке «штурвал», удлиняют топливный шланг и газовый трос, чтобы редуктор можно было расположить по отношению к двигателю под прямым углом.

Это позволит вал конструкции, изготовленной своими руками, расположить внизу, прикрутив его к раме. Используют для этого специальное отверстие, имеющееся на редукторе и в бензопиле (применяется для крепления шин), и двух специальных шпилек кожуха маховика, расположенного в нижней части.

Видео: Газонокосилка своими руками

На этом изготовление основы для газонокосилки своими руками можно считать законченной. Осталось закрепить режущий инструмент, для изготовления которого потребуется «звездочка» бензопилы — на нее требуется закрепить трубу, длина которой 80 миллиметров и диаметр 50 миллиметров, в соосном положении.

Этот отрезок будет необходимо обработать на токарном станке. Другую трубу такой же длины, но большего диаметра — 58 мм, надевают на первую, чтобы получился некий телескопический вал, соединив его трубы болтами М6. Последние в диаметральном направлении должны быть параллельными.

Чтобы возможно было регулировать высоту среза сорняков, потребуется несколько отверстий, обеспечивающих движение труб относительно друг друга для компенсирования дисбаланса. Также необходимо предусмотреть ножевое основание, для чего к другой трубе приваривают специальный стальной диск, размер которого составляет 180 миллиметров в диаметре, а его толщина равна 4 мм.

Какой двигатель подойдет для изготовления?

Сборку косилки можно производить с использованием любого двигателя. Чаще всего самоделка комплектуется бензиновыми и электрическими моторами. Гораздо реже – аккумуляторами, предварительно снятыми со старых автомобилей ВАЗ, ГАЗ или Москвич.

При выборе двигателя важно учитывать нескольких важных критериев:

  • мощность – самодельную косилку лучше всего оборудовать бензиновым или электрическим мотором мощностью 2-4 л. с. Двигатели с более высокой мощностью подойдут на газонокосилки, предназначенные для высокой травы и неровных участков;
  • тип охлаждения – этот фактор играет роль в случае, когда для сборки самоделки будет использоваться бензиновый ДВС. Лучше всего выбирать мотор с принудительным воздушным охлаждением – его устройство проще, чем в силовых агрегатах с жидкостным охлаждением. К тому же ДВС, охлаждаемые воздухом, не требуют специального ухода. Все, что нужно – это своевременно чистить и периодически менять воздушный фильтр;
  • антивибрационная система – ее наличие влияет только на комфорт при использовании садового оборудования. Что же касается эффективности, то самодельные газонокосилки как с антивибрационной системой, так и без нее одинаково успешно справляются со скашиванием растительности.

Среди дополнительных функций в устройстве мотора нужно выделить систему плавного пуска. Она снижает скорость вращения двигателя в момент его включения, сохраняя целостность и продлевая сроки эксплуатации его основных деталей.

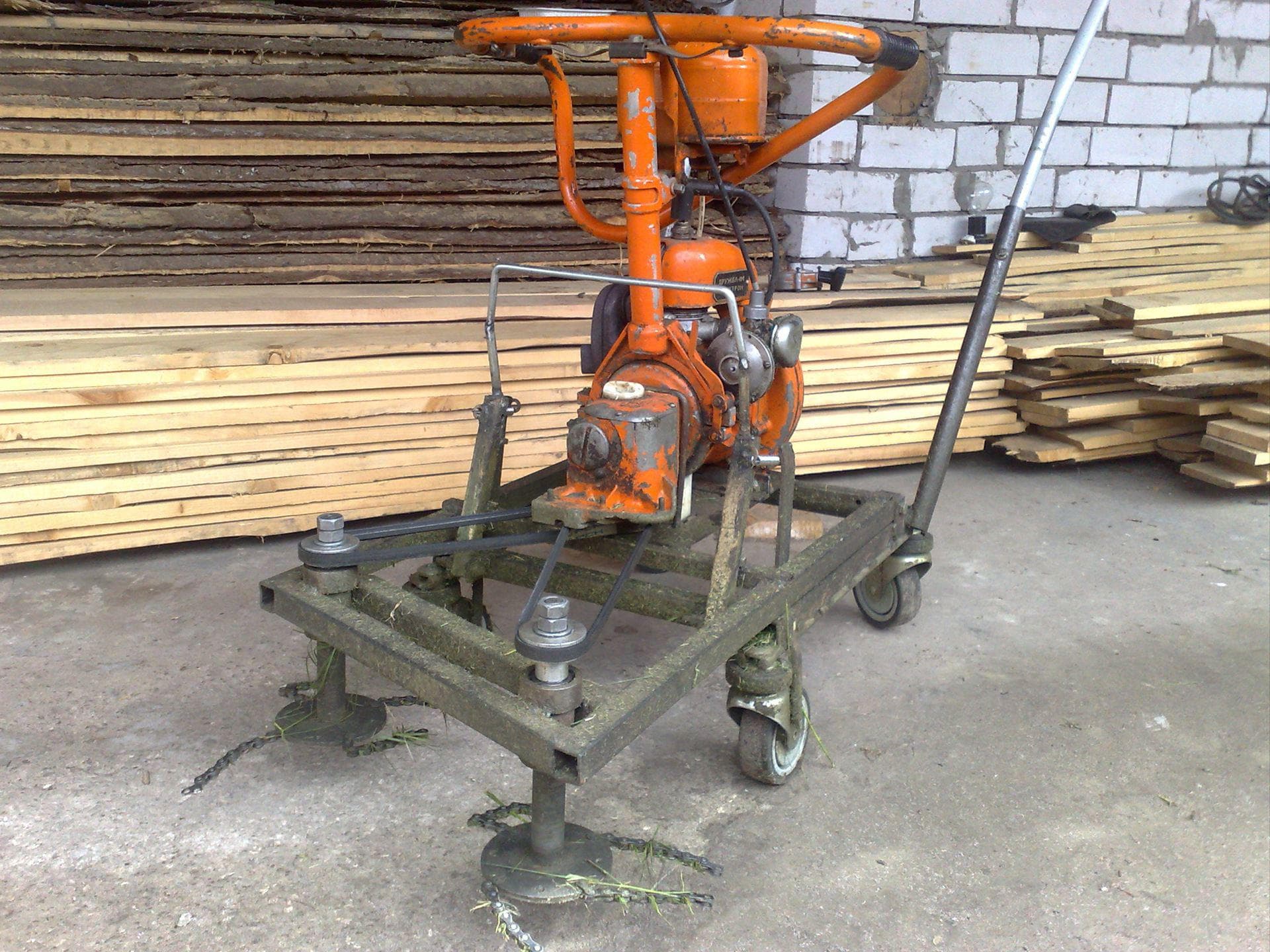

Из бензопилы дружба

Первый способ заключается в том, что мы будем использовать старую и давно ненужную бензопилу под всемирно известным названием «Дружба», о технических характеристиках бензопилы дружба вы узнаете здесь. Но если вы не располагаете наличием данной модели, то вы вполне благополучно можете взять бензопилу «Урал» к примеру, или иную другую модель, существенной разницы в этом нет. Почему именно отечественные бензопилы, а не скажем импортные модели?

Косилка из бензопилы

Так, прежде чем начинать разбираться в аспектах «создания» газонокосилки, стоит уточнить собственно с каких основных деталей и так называемых узлов она будет у нас состоять, итак:

  • основным и действенным механизмом у нас послужит двигатель;
  • каркас будет представлять собой своеобразную опору для установки всех необходимых узлов устройства;
  • кожух защитного характера;
  • ножи;
  • колеса;
  • детали и ручки, сходящие в спектр системы управления.

Итак, приступим. В данной газонокосилке сам двигатель мы возьмем из старой бензопилы, именно в сборе. Однако если устройство не рабочее, то в таком случае она нам не подойдет. Вы должны помнить о том, что изменять в его механизме ни в коем случае ничего ненужно.Просто достали из бензопилы и установили в тележку подвижного характера.

Теперь разберемся, как же можно сделать эту такую необходимую нам тележку? Для этого необходимо взять уголки 25х25, которые будут располагать размерными показателями равными 500 мм и 600 мм. Сварить их между собой в виде рамы.

Инструкция по сборке

После этого вы должны открутить от старой бензопилы «штурвал» и шину. Что касается ручки нашей тележки то изготовить ее можно из труб водопроводного направления именно с непосредственной возможностью высотной регулировки

Естественно данная регулировка не является такой важной необходимостью, но стоит отметить, что так на много удобнее будет работать с устройством, в особенности, если его эксплуатировать будут разные люди с разным коэффициентом роста

К изготовленной ручке вам необходимо прикрутить так называемый «штурвал», после этого проведите удлинение газового троса, а также шланга топливного

Важно то, что редуктор совместно с самим двигателем должен быть повернут на девяноста градусов. Это делается для того чтобы сам вал располагался в нижней части, а для этого его необходимо ко всему еще прокрутить на раму. Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части

По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления

Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части. По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления.

Косилка из бензопилы на видео.

Для того чтобы его изготовить вам понадобится бензопильная «звездочка» на которую собственно необходимо установить в соосном положении небольшой кусок трубы с размером: длина – 80 мм, диаметр – 50 мм. После этого необходимо провести обработку этого отрезка на станке токарного характера.

Посредством выполнения данных манипуляций вы получите своеобразный вал телескопический из труб, которые нужно соединить специальными болтами М6 которые собственно располагают контргайками. Они же должны находится в положении диаметрального направления параллельно друг к другу. Что касается отверстий, то их нужно несколько, так как таким образом вы с легкостью сможете производить регулировку высотного среза самой травы.

Посредством работы труд движение которых будет проводиться относительно друг друга, тем самым они в определенном коэффициенте смогут, скажем так, компенсировать сам дисбаланс.

А теперь последнее что вы должны сделать, так это изготовить, ножевое основание. Для этого нужно приварить к другой трубе специальный диск, изготовленный из метала, и который, располагает размерным показателем равным 180 мм в диаметре именно из стали листовой 4 мм.

Необходимые детали для сборки самодельной газонокосилки

Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:

  • приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
  • каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
  • защитного кожуха;
  • ручки, позволяющей управлять устройством во время уборки травы;
  • ножей;
  • от двух до четырех колес;
  • электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
  • шнура питания с вилкой;
  • травосборника.

Все электрические газонокосилки работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.

Выбор подходящего электродвигателя

В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:

  • из пылесоса;
  • из триммера;
  • из старой стиральной машинки;
  • из болгарки.

Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.

Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более. Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.

Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.

Когда в наличии имеется только трехфазный электромотор, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.

Необходимые материалы для изготовления других элементов конструкции

Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.

Самодельные ножи для газонокосилки выполняют в разных конструктивных вариантах.

  1. В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
  2. Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
  3. В форме диска.

Чертежи ножей представлены на фотографии ниже.

Колеса с ручкой можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.

При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см. Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.

Защитный кожух для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.

Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.

Электрическая газонокосилка своими руками

Для того, чтобы сделать самостоятельно газонокосилку электрического типа, можно воспользоваться мотором от какого-нибудь ненужного устройства. Двигатели, которыми оборудуется бытовая техника, могут быстро перегореть. Даже пылесосы оснащаются слабыми моторами. Для максимально комфортной эксплуатации самодельной газонокосилки, желательно брать мотор с мощностью не меньше одного киловатта.

Лезвие можно вырезать из прочного стального сплава. Можно также воспользоваться круглым диском, заранее его заточив.

Ручка прибора может применять от старой коляски или тележки. Применение в качестве каркаса телеги или коляски существенно облегчает производство оборудования, но все составляющие конструкции обязательно должны быть достаточно прочными. Можно также сделать ручку из труб, воспользовавшись сваркой.

Шнур, посредством которого будет подаваться электропитанием, рекомендуется удлинить. Колесики в этом случае не должны быть слишком массивными.

Конструкция

Газонокосилка из-за различных опций может иметь сложное устройство, но в основе своей это всего лишь двигатель с надетым на его вал ножом, закрепленный на шасси с ручкой. Бывает, вал с ножом устанавливают отдельно и связывают его с валом двигателя цепной или ременной передачей.

Применяются двигатели двух видов:

  1. Бензиновый: газонокосилка с таким приводом автономна, что весьма удобно при большой площади газона.
  2. Электрический: требуется подключение к электросети при помощи провода, так что далеко на таком аппарате не уедешь.

Газонокосилка, оборудованная электроприводом, имеет ряд преимуществ:

  • работает бесшумно;
  • отсутствует выхлоп;
  • не нужно хранить топливо и тратить время на перезаправку.

Электрокосилка — предпочтительный вариант для газона площадью до 12-ти соток.

Платформа, на которую устанавливаются все узлы, называется косильным щитом. Снизу он имеет борта, не дающие траве разлетаться во все стороны.

По числу колес газонокосилки делятся на:

  1. Двухколесные: свойственная данному устройству маневренность позволяет обрабатывать труднодоступные участки. Но сложно придать ножу горизонтальное положение, поэтому для выполнения ровного среза требуется опыт.
  2. Трехколесные: маневрировать сложнее, но зато косилка устойчива и ее нож занимает строго горизонтальное положение.
  3. Четырехколесными: нерациональный вариант: преимущества те же, что у 3-колесного, но придется потратить на одно колесо больше.


Газонокосилка своими руками на дачу Размеры колес и прочих элементов подбирают так, чтобы нож располагался в 5 – 6 см над землей — тогда срез будет ровным.

Для управления газонокосилкой к шасси прикрепляют ручку.

В отличие от покупной, самодельную косилку нельзя сделать самоходной и снабдить механизмами сбора травы и регулировки высоты среза. Но с главной функцией она успешно справится.

Создание оправки

Самая простая конструкции оправки выглядит как диск либо полоса с фланцем, в которой есть специальное отверстие, равное диаметру вала двигателя. Процесс создания оправки такой:

  1. Фланец надевается на вал и стопорится на нём, к полосе либо диску крепятся ножки. Общий диаметр листка будет напрямую зависеть от нужной ширины захвата и длины ножей. Для готовой оправки можно применять шкив с посадочным диаметром, подходящим к валу с двигателем. Это поможет избавиться сразу от двух трудностей — центровки оправки и её установки. Но шкив при этом должен быть надёжным и крепким.
  2. Оправку нужно закрепить на вал двигателя. Чаще всего это делается болтами, которые вворачиваются во фланец перпендикулярно оси вала.
  3. В виде оправки можно применять камнедержатель для точила. Чтобы на вал не наматывалась лишняя трава и не портила его, можно закрыть его с помощью консервной банки.

Режущая часть

Самодельную косилку можно оснастить покупным ножом — это не сильно скажется на затратах. Если же решено и этот элемент делать своими руками, учитывают следующее:

  1. Геометрические параметры ножа: длина: 30 – 50 см, ширина: 2 – 3 см и толщина: 2 – 3 мм. Чем длиннее нож, тем более производительной будет косилка, что актуально для больших площадей. Но нельзя забывать и о мощности: нож максимальной длины исправно работает только с двигателями мощностью от 1,5 кВт.
  2. Отверстие необходимо просверлить строго по центру, чтобы нож был сбалансирован. На высоких оборотах дисбаланс вызовет вибрацию с последующим разрушением вала и двигателя.
  3. В центре ножа соосно с отверстием крепят короткий жестяной цилиндр, подходящая заготовка — консервная банка. Без такого кожуха трава будет наматываться на вал.
  4. Режущую кромку обтачивают под углом в 60 градусов, при меньшем угле она быстро затупится.
  5. Края без режущих кромок, то есть заднюю сторону каждой половины ножа, подгибают с целью обеспечить при помощи обдува очистку косильного щита от травы.

Применяют два варианта ножа:

  1. Цельнополосовой: изготавливается целиком из полосы инструментальной стали. Для обработки ее нужно размягчить путем отпуска: заготовку нагревают в печи и затем дают медленно остыть вместе с печью. Выполнив обработку, деталь подвергают закалке и затем производят заточку режущих кромок.
  2. Составной: из инструментальной стали делаются только концевые части ножа длиной 5 см, то есть его рабочая часть. Срединная часть, то есть основа, изготавливается из обычной недорогой стали. Все компоненты скрепляются болтами.

Второй вариант сложнее в исполнении, но имеет преимущества:

  • дешевле стоит;
  • при ударе о камень один болт срезается, и режущая часть отгибается, тогда как цельнополосовой нож в такой ситуации может повредить вал и двигатель.

Оснащают газонокосилки и ножами в виде диска. При встрече с камнем они не ломаются, а только тупятся.

Газонокосилка из двигателя от стиралки

Список материалов:– двигатель от старой стиральной машины (лучше помощнее);– железные уголки;– болты с гайками;– профильная труба;– железные пластины;– 3 колесика для тележек;– кругляк;– лист железа (для щитка);– кабель, изолента.

Процесс изготовления газонокосилки:

Шаг первый. РамаПервым делом изготовим основную часть рамы, она у нас будет квадратной или прямоугольной. Для изготовления рамы понадобится железный уголок, нарезаем его, а затем свариваем конструкцию. Сварные швы зачищаем болгаркой, чтобы все смотрелось аккуратно.

Теперь рама готова, установим на нее колесики, чтобы газонокосилка могла ездить. Колесики лучше выбирать большого диаметра, так косилка будет лучше проезжать препятствия. Сверлим под крепления колесиков отверстия и прикручиваем их болтами с гайками. Каждое такое колесо способно вращаться на угол в 360 градусов. Впрочем, вращающееся можно сделать только переднее колесо.

Шаг второй. НожДалее изготавливаем нож, а начнем мы с переходника, который позволит снимать нож для замены или заточки. С вала двигателя снимаем шкив и вытачиваем из кругляка переходник. В кругляке нужно просверлить отверстие и нарезать резьбу под болт, которым будет прикручиваться нож.

Ну а далее делаем сам нож, тут автор использовал железную пластину, а лучше использовать сталь, чтобы нож дольше сохранял заточку. В центре заготовки сверлим отверстие и далее можно наточить нож. Работаем болгаркой, используя толстый точильный диск или лепестковую насадку.

Шаг четвертый. Ручка и сборкаИзготовим ручку для газонокосилки, тут нам понадобится кусок круглой и кусок профильной трубы. Просто свариваем руль в нужном месте в зависимости от вашего роста, чтобы было удобно.

Также на этом шаге можно установить двигатель на свое место и закрепить на двигателе нож

Важно, чтобы нож был закреплен надежно и никуда не полетел, если вдруг оторвется

Шаг пятый. Завершающие штрихиВ завершении делаем щиток для газонокосилки, он нужен обязательно, чтобы в вас не летели куски травы, палок или даже камни. Для щитка подойдет кусок листового железа, устанавливаем его на газонокосилку.

Далее проводим кабель по раме газонокосилки к рулю. Кабель выбираем хороший с хорошей изоляцией, чтобы вас не ударило током. Также полезно установить на руль выключатель, чтобы газонокосилку можно было быстро выключить в случае чего. Автор устанавливает розетку в качестве выключателя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
