Как сделать лазерный уровень своими руками

Создание лазерного уровня

Для конструирования лазерного уровня в этом случае важно заранее подготовить ёмкость для жидкости, кусок пластилина, а также пластырь, то есть материал, которым можно будет легко скрепить главную деталь устройства (электронный держатель). Конечно же, для этого нужно будет воспользоваться лазерной указкой и куском пенополистирола

Сама процедура конструирования устройства будет проводиться в соответствии со специальным планом:

Сначала берётся небольшая ёмкость и полностью наполняется жидкостью. Чаще всего в качестве резервуара используют крупную кастрюлю или же простое ведро.
На пенопласт крепят указку. Лучше всего применять простую насадку, которая будет проецировать точку

Важно сделать так, чтобы указка крепилась на пенопласте как можно лучше. Её крепление лучше провести специальной резинкой, пластилином либо хомутом.
Ёмкость с жидкостью крепится на нужной высоте — она будет выполнять роль стойки для лазерного уровня.
Лазерная линейка с пенопластом кладётся внутрь ёмкости.
Далее указка включается.
Меняя местоположения пенопласта в сравнении с центральной осью на размечаемых поверхностях, отмечаются специальные точки

Все пометки будут находиться на одном уровне.

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.

Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.

Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.

Советы по выбору

Чем выше класс производимых измерений, тем жестче требования, предъявляемые к комплектам используемого оборудования

Исходя из этого, следует особое внимание уделить основным критериям выбора в том числе штативов для лазерных уровней. Одним из ключевых моментов будет материал, из которого изготовлено устройство

Чаще всего используют:

• металл (в подавляющем большинстве случаев это алюминий, одной из главных характеристик которого является легкость);
• дерево;
• фиберглас (стеклопластик).

Каждый из этих материалов имеет свои особенности, которые следует учитывать при выборе конкретной модели штатива

Прежде всего стоит обратить внимание на деформацию под температурным воздействием. Кстати, металл имеет самый высокий коэффициент расширения, и поэтому под воздействием солнечных лучей он будет деформироваться

Деревянные и стеклопластиковые приспособления имеют практически идентичный коэффициент температурного расширения. Исходя из этого, сложно отдать одному из вариантов однозначное преимущество. В данном случае чаще всего опираются на личные предпочтения.

Далеко не последнюю роль при выборе штативов играет их вес. Более увесистые конструкции обеспечивают максимальную устойчивость. Но в то же время существенно затрудняется транспортировка и сильно понижается мобильность оборудования. Еще один важный критерий – особенности механизма фиксации «ног». На данный момент доступны модели, оснащенные:

• зажимными винтами;
• крепежными элементами в виде специальных клипс;
• комбинированными элементами.

Использование моделей с закрепительными клипсами позволяет максимально увеличить скорость выполнения работ. В ситуациях, когда во главе угла стоит жесткая фиксация уровня или нивелира, предпочтение стоит отдавать штативам с винтами или комбинированными механизмами.

С учетом всех существующих нюансов можно выделить следующие основные правила подбора наиболее подходящего приспособления:

• при повышенных требованиях к точности в приоритете будут тяжелые модели, выполненные из стеклопластика или дерева;
• если требуется максимальная мобильность всей конструкции, то разумнее будет выбрать штативы из алюминия, оборудованные клипсами;
• при наличии уровня с компенсатором можно руководствоваться исключительно предпочтениями с учетом финансовых возможностей.

Естественно, в перечень ключевых критериев входит качество изделий

В этом случае стоит акцентировать внимание на производителе штатива. Опытные специалисты предпочитают пользоваться проверенной и зарекомендовавшей себя продукций лидеров рынка

Приобретение таких штативов и держатели, конечно же, обойдется недешево. Однако их эксплуатационные качества и долговечность в полной мере окупят все финансовые затраты.

Как самодельный нивелир проверить на работоспособность

С помощью простой веревки устройство подвешивают к опоре в центре помещения. Оборудование включают, направляют в нужную сторону и отмечают требуемое расстояние по длине проекции луча. После этого устанавливают специальная палка, обеспечивающая удобство разметки.

После таких важных мероприятий можно начинать использовать прибор и направлять его в любую сторону. Если оставлять положение палки неизменным, то будет обеспечена одинаковая высота отметок. После разметки с помощью точек лазера их соединяют строительным шнуром. Далее с помощью измерительного метра, желательно жесткого, прочерчивают линию разметки.

Изготовление лазерного креста своими руками

Такой инструмент удобно использовать при различных работах облицовочного типа и монтаже навесной мебели. По этой причине он пользуется не только популярностью среди профессионалов, но и часто является неотъемлемым элементом в инструментарии хозяина городской квартиры или частного дома. Для изготовления прибора необходимы следующие детали:

• указка лазерного типа;
• тренога от фотоаппарата или видеокамеры;
• устаревший плеер;
• несколько ненужных дисков.

От вас потребуется выполнить действия, описанные ниже.

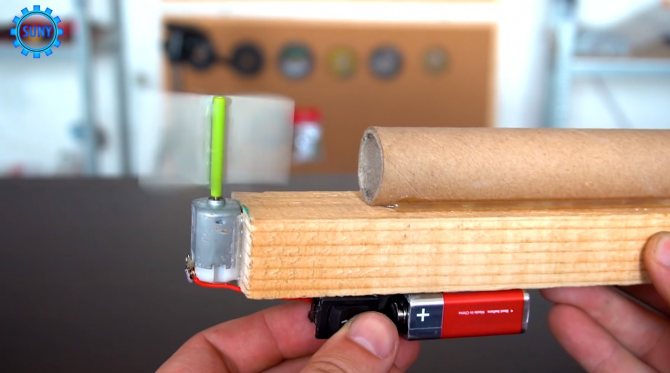

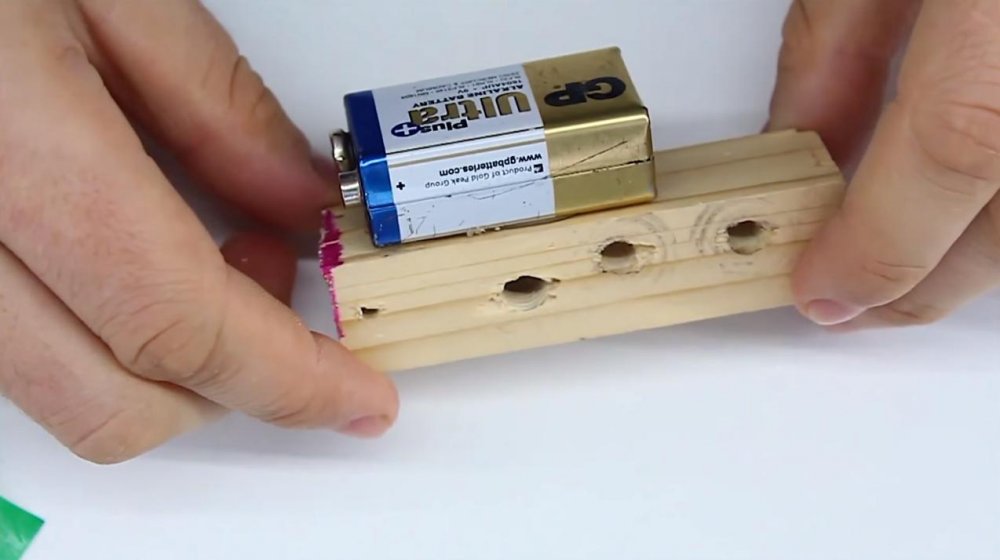

1. Из указок делается прямоугольный крест, который закрепляется на приводе от плеера. Этим обеспечивается свободное вращение инструмента вокруг своей оси.
2. Обеспечение свободного подъема прибора на необходимую высоту.

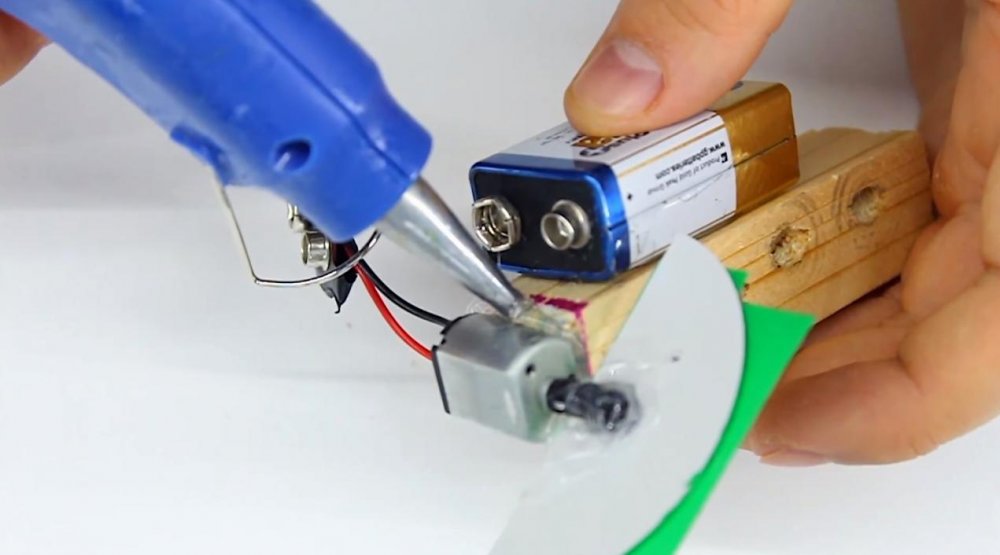

3. Диски тщательно склеиваются между собой и устанавливаются на привод от плеера.

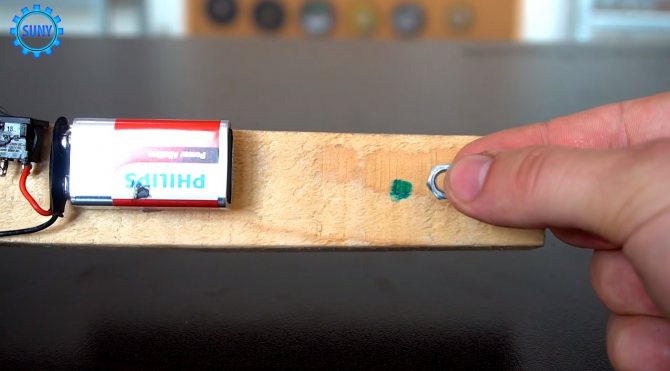

4. На диски крепится крест из указок. Можно использовать скотч или другой липкий материал.

Кем и как проводится юстировка?

Если внимательное прочтение инструкции и попытки самостоятельно настроить прибор к желаемым результатам не привели, следует обратиться в специализированные метрологические сервисные центры, имеющие сертификаты и лицензии на выполнение таких метрологических процедур как поверки и юстировки.

Лицензии и сертификаты государственного образца о допуске к определенному виду работ в геодезической деятельности подтверждают качество выполняемых работ и оказываемых услуг, а также соответствие требованиям и государственным стандартам используемой материальной базы и необходимую для проведения работ квалификацию специалистов.

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

• подставка в виде штатива;
• магнитные крепления;
• кронштейн;
• специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

• подставка в виде штатива;
• магнитные крепления;
• кронштейн;
• специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Линейный лазер из указки своими руками

Здравствуйте, уважаемые читатели и самоделкины! В данной статье, автор YouTube канала «jisaku-kobo» расскажет Вам, как из обычного лазерного модуля, или указки сделать очень полезное приспособление для дома и мастерской.

Эта простая конструкция позволит сделать из точечного лазера линейный.

С ее помощью можно будет делать линейные указатели для различных станков, что весьма облегчит работу.

Материалы. — Алюминиевая трубка внешним диаметром 8 мм и толщиной стенок 1 мм — Профильная алюминиевая труба 10Х10 мм, толщина стенок 1 мм — Лазерный модуль — Пластиковые болтики — Держатель для двух пальчиковых батареек — Термоусадочная трубка, припой — Двухкомпонентная эпоксидная смола — Стеклянный круглый пруток диаметром 3-5 мм — Малярная лента — Две батарейки АА.

Инструменты, использованные автором. — Паяльник — Небольшая циркулярная пила, либо ножовка по металлу — Струбцина — Плоская и крестовая отвертки — Сверлильный станочек — Угольник — Метчик — Алмазный надфиль.

Процесс изготовления. Итак, автор приобрел лазерный модуль с длиной волны в 580 нм, и батарейный отсек.

Теперь мастер прислоняет стеклянную трубочку к торцу указки, и вместо точки получается очень хорошо видимая, яркая линия.

А вот и чертеж самого корпуса.

Сверлит отверстия для стеклянной палочки, и зажимного болтика М3

Очень важно сделать отверстия для линзы строго соосно

Нарезает резьбу М3 для болтика метчиком.

На миниатюрной циркулярной пиле немного выдвигает отрезной диск, устанавливает упор по длине заготовки, и фиксирует его струбциной.

Затем алмазным напильником делает пару надрезов, и просто раскалывает ее пополам.

Но, на большом расстоянии стало заметно, что линия не перпендикулярна поверхности. Придется доделывать.

Для усовершенствования автору нужна алюминиевая трубка 8 мм диаметром, и тот же квадратный профиль 10Х10 мм.

Всем хорошего настроения, удачи, и интересных идей!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Использование емкости с водой

Сделать простую конструкцию с высокой степенью точности разметки можно из имеющихся в наличии дома материалов. Для этого потребуется подготовить бак для воды, кусок пенопласта (пенополистирола), указку, любой липкий материал – пластилин, пластырь.

• Вначале емкость, в качестве которой допускается использовать ведро, кастрюлю, до краев заполняется водой.
• Лазерный указатель устанавливают на пенопласте, стараясь разместить его ровнее, и крепят при помощи пластилина, пластыря, резинок.
• Емкость устанавливают на необходимой высоте.
• В баке помещают пенопласт с указкой.
• Переводят ее во включенное положение.
• Изменяя направление светового указателя, проворачивая его вокруг оси, луч проецируют на размечаемые поверхности и отмечают места проекции. Все точки относительно горизонта будут находиться строго в одной плоскости.

Самодельные лазерные устройства сложно назвать идеальными, но четкость наносимой разметки очень высокая. Еще одно преимущество в том, что собрать такой инструмент своими руками из имеющихся материалов по силам каждому, затратив на его изготовление немного средств и времени.

Полезные советы при создании самодельных нивелиров на основе лазерных указок

Несмотря на удобство, компактность и низкую цену выполненных своими руками устройств, у них есть два основных недостатка: сравнительно малая точность и короткий период работы при постоянном использовании лазерных излучателей. Первый вопрос решается настройкой прибора. Для устранения второго недостатка специалисты советуют заменить батарейки-«таблетки» в лазерных указках внешним источником питания

При этом важно подобрать источник с требуемым напряжением. Обычно оно составляет 4,5 В, но для разных моделей может отличаться

Покупая лазерную указку для устройства нивелира (уровня), стоит внимательно подойти к выбору ее мощности и цвета излучающего диода. Оптимальный вариант – зеленый луч, он менее вреден для зрения и лучше заметен даже в относительно светлых помещениях.

Немного увеличив бюджет, можно приобрести простейший лазерный уровень с рулеткой или без. В этом случае крепить на любую основу можно уже готовый прибор, а не связку пузырьковый уровень-лазерная указка.

Часто у таких устройств уже есть места для установки на штатив или треногу.

Также в качестве источника лазерного излучения можно использовать лазерную рулетку.

Еще один нюанс: если для установки лазера используется готовая тренога (штатив), полезным дополнением к ней станет рейка с разметкой или обычная металлическая (деревянная, пластиковая) линейка. Это позволит поднимать или опускать самодельный нивелир на определенную высоту без дополнительных замеров. Кстати, сам штатив (треногу) удобно делать из ПВХ-труб.

Определение качества устройства

Посредством лазерного уровня, созданного своими усилиями из указки, можно проводить разметку любого помещения, но лучше всего учитывать условия слабой освещённости, чтобы луч света хорошо определялся. В начале работы устройство нужно прикрепить с помощью верёвки на середину комнаты, в которой проводятся строительные работы. Уровень, сделанный своими руками, поворачивается в определённую сторону, после на нём помечается общее расстояние длины луча, далее крепится палка, на которой очень просто выполнять разметку.

После окончания таких процедур распорный отвес можно направить в любую нужную пользователю сторону, где и проводятся соответствующие отметки (он будет самовыравниваться). При этом если положение главной опоры будет фиксированным, то все отметки на поверхности будут располагаться на одном уровне. После разметки главных точек, их можно совместить со строительным шнуром, по которому строительным метром можно отложить нужные отметки.

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

• указатель лазерный;
• брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
• шнур, предназначенный для строительных работ;
• дрель для просверливания отверстий;
• опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

• Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
• Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
• В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Особенности конструкции устройства

Прибор отличается компактностью и эргономичностью. Его легко поместить в карман, монтажный чемодан или сумку. Корпус укомплектован элементами крепления. Ими могут быть:

• магнит;
• крепежные ремни;
• штатив.

Луч, проецирующийся на поверхности разметки, строится по плоскости или по направлению. Строительные нивелиры, применяющиеся для указывания определенного направления, выдают проекцию в виде точки. Устройства для обозначения плоскости укомплектованы особым видом оптического инструмента, который разворачивает луч в прямую линию. Уровни распределяют на типы:

• ротационные устройства за счет вращения вокруг своей оси способны выдавать четкую линию (используется при заливке пола и сооружении потолков);
• позиционные нивелиры состоят из 2 источников излучения лазера для создания видимой плоскости (применяется во время отделочных работ внутри помещений);
• самовыравнивающие (могут излучать до 5 лучей и укомплектованы прицелом в виде простого креста и маятников, расположенным внутри прибора).

Цена представленного оборудования в разы превышает стоимость обычного уровня, основанного на жидкости и воздушном пузырьке.

Пошаговая инструкция по изготовлению лазерного уровня

Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего надеть обратно колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски

Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.
К пузырьковому нивелиру необходимо закрепить лазерную указку. Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира

Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.

Как использовать лазерный нивелир

Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень своими руками показал ровное горизонтальное положение.

Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.

Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки будет с помощью металлического профиля для .

Еще одно видео руководство

Как смонтировать лазерный уровень своими руками, и вообще возможно ли это? Такое высокотехнологичное устройство для проецирования вертикальных или горизонтальных поверхностей при их выравнивании изготавливается на высокоточном оборудовании. В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч.

Звучит это определение в некотором роде страшновато. Но не нужно отчаиваться, ведь это относится к профессиональным приборам, используемым на строительных площадках. А для домашнего применения такие модели не очень-то и подходят. В продаже есть различные варианты для профессионального использования, а также для ремонтных работ внутри помещений.

Можно приобрести бытовые модели, но опять же, использовав их один раз, вы отложите прибор в ящик, и неизвестно когда он понадобится снова. Поэтому предлагаем рассмотреть вариант самостоятельного изготовления лазерного уровня в домашних условиях.

Преимущества применения лазерного уровня

Самодельный световой указатель позволяет на большом расстоянии наносить зеркальную, симметричную разметку, проставлять пространственные точки. Радиус действия таких моделей не превышает 10 метров, но этого расстояния достаточно для выполнения большинства необходимых разметочных работ. Профессиональные приборы (строительный нивелир, указатель пропила) имеют больший функционал, но многие из имеющихся возможностей не всегда востребованы. Поэтому в домашних условиях можно обойтись самодельной конструкцией.

Характеристик такого нивелира вполне хватит для удовлетворения основных требований и нанесения необходимой разметки, ведь он:

• обеспечивает требуемую дальность луча, до 10 м;
• увеличивает скорость измерений;
• гарантирует допустимую минимальную погрешность.

Главное достоинство прибора – это позиционирование светового луча в горизонтальной плоскости, что позволяет эффективно выполнять разметку конструкций, осуществлять контроль уровней, в том числе вертикальных на стене. Кроме проведения ремонтных работ в квартире, доме и обустройства интерьера с его помощью осуществляют разбивку приусадебной территории, контролируют проведение работ по возведению ограждений, отделке фасада.

Положительные качества нивелира

Такое измерительное оборудование обладает следующими достоинствами:

Основные функции лазерного уровня.

1. Обширная область применения. Она заключается в использовании прибора на открытых местностях, в зданиях. Действие нивелира не зависит от показателей поверхности, оно позволяет решить задачи не только бытового плана, но и промышленного значения, создавая проекции горизонтального и вертикального видов, осей координат. Ориентир имеет вид точки или креста. Такой уровень одновременно захватывает потолок и пол, имитируя действие отвесов. Отдельные модели образовывают четкую траекторию луча, задействовав практически все помещение, разворачивая прибор под углом в 360° C. Нивелиры отличаются бескрайними способностями.
2. Стремительность проведения измерительных мероприятий. Разметка потолков осуществляется в 2 раза быстрее по сравнению с использованием других приспособлений. Не возникает необходимости в перетаскивании труб с водяным уровнем, не нужно перемещаться в разных направлениях, изменять местоположение, натягивать шнурки в горизонтальной плоскости. Использование лазеров связывается с такими манипуляциями: при помощи рулетки следует отойти от эпицентра световой линии, произвести разметку расстояния через каждые 0,5 м, осуществить монтажные работы. Таким же образом определяются вертикальные линии.
3. Наиболее точные показатели нанесения и построения. Разметка, проведенная по лучам без использования рулетки, делает величину изделия максимально точной. Однако здесь наблюдаются небольшие погрешности, связанные с человеческим фактором. Это могут быть колебательные движения человеческих рук, связанные с их дрожанием. Недочет у такого прибора только один – это высокая стоимость.

Методика создания лазерного уровня с ровной подставкой

Для создания самодельного уровня с ровной подставкой необходимо придерживаться всех рекомендаций специалистов.

Перечень необходимых материалов

Следует подготовить весь комплекс материалов:

• лазерная указка в рабочем состоянии;
• пузырьковый уровень;
• колышек из дерева, длина которого находится в пределах 1-1,3 м, диаметр 5-6 см;
• небольшой по размеру резиновый отрезок;
• лист фанеры, соответствующий длине будущего уровня.

Пошаговое руководство по изготовлению уровня из указки

Для создания уровня из старой указки необходимо следовать простой инструкции:

Принцип работы самодельного лазерного уровня

• Подготавливают указку. Чтобы луч был более ярким, аккуратно разбивают стекло на насадке. Ее заклеивают картоном и ударяют любым предметом.
• На строительном уровне закрепляют указку, применяя пластиковые хомуты.
• Между уровнем и указкой укладывают отрезок резины – резиновый амортизатор, что позволяет в дальнейшем регулировать направление луча.
• Один конец колышка затачивают, чтобы он хорошо фиксировался на поверхности почвы.
• Ко второму концу колышка при помощи саморезов прикрепляют лист фанеры, формирую надежную подставку.
• Фанерный лист должен быть прикреплен точно перпендикулярно к бруску, что обеспечит точность измерений.

В результате такой самодельный уровень из указки готов. Им пользоваться очень просто. Достаточно забить колышек в грунт, а при помощи пузырькового устройства определить ровное положение подставки. На нее устанавливается указка, которая может вращаться во все стороны, определяя точки на поверхности на одной линии.

https://youtube.com/watch?v=yml2f096hw4

Поверка самодельного устройства

Созданный уровень не следует сразу же применять для выполнения ответственных разметочных работ. Необходимо убедиться в правильности работы прибора – провести юстировку. Для этого нужно следовать простой инструкции:

Методика настройки лазерного самодельного уровня

• В фанерный лист, на котором находится уровень, следует вкрутить саморез (максимальная длина — 120 мм).
• Шляпка самореза должна совпадать с производимым лазерным лучом.
• Включают указку и на одной из стен делают карандашом отметку в месте попадания луча.
• В указанной точке закручивают второй саморез (не до конца).
• На шляпки саморезов укладывают любую легкую планку (идеально подходит алюминиевый профиль для гипсокартона).
• На установленную планку укладывают уровень. При необходимости регулируют его положение в горизонтальной плоскости.
• Выравнивание делают, изменяя край профиля, который находится ближе к стене.
• При необходимости, согласно выполненной регулировке, в стену вкручивают новый саморез.
• Убирают алюминиевый профиль, указку устанавливают обратно на платформу.
• Самодельный лазерный уровень выставляется снова, ориентируясь на новый шуруп в стене.
• После завершения всех действий можно считать, что прибор выставлен точно. Но некоторые погрешности возможны, о чем не забывают.

Режущий лазер

Инструменты и принадлежности, которые потребуются для того, чтобы изготовить лазер своими руками:

Рисунок 1. Схема лазерного светодиода.

• неисправный DVD-RW привод с рабочим лазерным диодом;
• лазерная указка или портативный коллиматор;
• паяльник и мелкие провода;
• резистор на 1 Ом (2 шт.);
• конденсаторы на 0,1 мкФ и 100 мкФ;
• аккумуляторы типа ААА (3 шт.);
• маленькие инструменты типа отвертки, ножика и напильника.

Этих материалов будет вполне достаточно для предстоящих работ.

Итак, для лазерного устройства в первую очередь необходимо подобрать DVD-RW привод с поломкой механического характера, поскольку оптические диоды должны быть в исправности. Если у вас отсутствует износившийся привод, придется приобрести его у людей, которые продают его на запчасти.

При покупке следует учитывать, что большинство приводов от производителя Samsung являются непригодными для изготовления режущего лазера. Дело в том, что эта компания выпускает DVD-приводы с диодами, которые не защищены от наружного воздействия. Отсутствие специального корпуса означает, что лазерный диод подвержен тепловым нагрузкам и загрязнению. Его можно повредить легким прикосновением руки.

Рисунок 2. Лазер из DVD-RW привода.

Оптимальным вариантом для лазера будет привод от производителя LG. Каждая модель оснащается кристаллом с различной степенью мощности. Этот показатель определяется скоростью записывания двухслойных DVD-дисков

Крайне важно, чтобы привод был именно записывающим, поскольку в нем содержится инфракрасный излучатель, который нужен для изготовления лазера. Обычный не подойдет, так как он предназначен только для считывания информации

DVD-RW со скоростью записи 16Х оснащен красным кристаллом мощностью 180-200 мВт. Привод со скоростью 20Х содержит диод мощностью 250-270 мВт. Высокоскоростные записывающие устройства типа 22Х оборудуются лазерной оптикой, мощность которой достигает 300 мВт.

Это интересно: Как работает диод и какие виды существуют — разбираем все нюансы
