Как сделать направляющую для циркулярной пилы

Что это такое, разновидности и основные функции

Направляющая шина – это рельс с продольной перфорацией, в которую помещается диск пилы. Рельс не дает пиле отклоняться влево и вправо, а продольная перфорация позволяет ровное движение пилы вперед-назад.

Важно! Если шина собрана правильно, то она также способствует уменьшению количества выщербленной древесины при касании ее поверхности пилой. Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

  • Фанера.
  • Металлический уголок.
  • Алюминиевый профиль.

По конструкции шина может быть выполнена в виде:

  • Конструкции из стусла.
  • Конструкции из строительного правила.
  • Выносной подвижной каретке на подшипниках.

Направляющие должны обеспечивать следующие функции:

  1. Высокая точность и качества распилов.
  2. Выполнение распилов различной геометрической конфигурации.
  3. Выполнена продольных и поперечных пропилов.
  4. Регулировка глубины врезания пилой.
  5. Снятие фаски и торцевание деревянных фрагментов.
  6. Безопасность производства распилов.

Циркулярка и параллельный упор пошаговое изготовление:

Шаг 1: Изготовление упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, а затем соберите их вместе сделав U-образный профиль. По внутренним размерам профиля изготовьте пять заготовок-вставок для жесткости и вставьте во внутрь профиля, они создадут квадратное сечение, необходимое упору. Плюс этого упора и в возможности использования его с двух сторон пильного диска ( фото слева).

Шаг 2: Изготовление направляющего канала для упора.

Шаг 3: Сборка упора — часть 1

Итак, циркулярка и параллельный упор теперь у нас имеют направляющий канал. Объединяем все вместе, с помощью небольшого куска МДФ в форме перевернутой буквы «Т», он будет прикручен сзади упора и вставлен в направляющий канал. Ширина канала, напрямую зависит от толщины Т-образной заготовки МДФ, что обеспечит плотное размещение Т-образки в канале.

Шаг 4: Сборка упора — часть 2

Шаг 5: Механизм фиксации упора.

В фиксации упора использованы слоты для оригинального упора. Механизм блокировки прост: болт с резьбой и гайкой, отверстие в нижней полосе параллельного упора, деревянная шайба. Затягивая болт, блок тянет упор вниз к столешнице и очень сильной зажимает.

На приз самого красивого проекта упор не тянет, но сделан он из отходов дерева и ламината, вход пошли и не использованные от заводских устройств болты, гайки. Теперь изменение размеров пропилов происходит быстро и намного легче, по сравнению с исходной системой упора. Получившиеся ниши в упоре «карманы» использую для хранения карандашей, рулетки, линейки и других нужных инструментов, как говорится, они «всегда под рукой».

Выносная направляющая шина для дисковой пилы своими руками

При множестве достоинств, у предыдущей конструкции есть существенный недостаток. Необходимо постоянно контролировать боковой прижим корпуса циркулярки к линейке. Если ширина отрезаемой при раскрое заготовки слишком велика – может просто не хватить длины рук.

Выход – применение каретки на шарикоподшипниках. Конструкция не такая бюджетная (как минимум подшипники надо покупать), но ее возможности перекрывают все расходы. Принцип работы виден на иллюстрации:

Из металлических пластин и уголка изготавливается каретка. Для настройки ширины можно применить барашковые зажимы, установленные в подвижных пазах. Профиль сложной формы приобретается в магазине алюминиевых конструкционных материалов. Вариантов много, главное обеспечить упор подшипниками сверху и сбоку. Например – один из таких вариантов.

Профиль должен обеспечить крепление С – образной струбцины внутри шины. Можно приобрести готовую конструкцию из подобранной пары каретки и направляющей.

Все зависит от бюджета мероприятия. Подошва ручной циркулярки прочно крепится к каретке.

ВАЖНО! Необходимо обеспечить строгую параллельность движения дисковой пилы вдоль профиля, иначе распил будет с рыхлым срезом.

Такая шина, изготовленная своими руками, позволяет раскраивать заготовки большой площади. При этом движение пилы легкое и ровное, подачу можно осуществлять как руками, так и направляющей штангой.

Самодельный упор для циркулярки. Make A Table Saw Fence.

Шаг 3: Сборка упора — часть 1

Что нужно, циркулярка и параллельный упор сейчас у нас имеют направляющий канал. Объединяем нашему клиенту остается вкупе, при помощи маленького кусочка МДФ в форме перевернутой буковкы «Т», он будет прикручен сзади упора и вставлен в направляющий канал. Ширина канала, впрямую находится в зависимости от толщины Т-образной заготовки МДФ, что обеспечит плотное размещение Т-образки в канале.

Шаг 4: Сборка упора — часть 5

Выровняйте положения упора, используя железную линейку, это обеспечит параллельное положение упора к лезвию пилы. Соедините, прочно, совместно упор и Т-образный монтажный кусочек. Работая с упором, я сообразил, лиственные породы дерева лучше, чем МДФ, смена Т-образки из МДФ забрала фактически одна минута. Хоть какое рассогласование в готовых настройках, приведет к изменениям общих опций, будьте к этому готовы.

Читайте:

Шаг 5: Механизм фиксации упора.

В фиксации упора применены слоты для необычного упора. Механизм блокировки прост: болт с резьбой и гайкой, отверстие в либо верхней полосе параллельного упора, деревянная шайба. Затягивая болт, блок тянет упор вниз к столешнице и очень сильной зажимает.

Шаг 6: Заключение.

На приз самого прекрасного проекта упор не тянет, увы изготовлен он из отходов дерева и ламината, вход пошли и даже не использованные от промышленных устройств болты, гайки. Сейчас изменение размеров пропилов происходит стремительно и намного легче, в сравнении с начальной системой упора. Получившиеся ниши в упоре «карманы» использую для хранения карандашей, рулетки, линейки и других подходящих инструментов, как говорится в пословице, они «всегда под рукой».

Самодельные приспособления

Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.

Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.

Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.

Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:

  • прорезаются продольные пазы для шпонок;
  • шпонки монтируются на упорной планке;
  • между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
  • в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;

Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе

Важно также сделать:

  • лифт;
  • расклинивающий нож;
  • подъемный механизм.

Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.

Критерии выбора

Существующий выбор дисковых пил позволяет реализовать различные подходы для получения требуемого качества среза. Необходимо учитывать, что специализированные пилы для работы исключительно с оргстеклом встречаются крайне редко.

Некоторые разновидности циркулярных пил с направляющей шиной

Почти все устройства являются многофункциональными и подходят для резки других материалов после установки диска подходящей конфигурации.

Циркулярная пила 2000 Вт

Многофункциональным и производительным приобретением для дома и мелкосерийного производства являются дисковые пилы мощностью 2 кВт. Они пригодны для резки широкого ряда материалов, в том числе оргстекла. Пилы такой мощности применяется в виде стационарного станка, поскольку увеличенные габариты снижают возможности удаленной работы.

Циркулярная пила 2000 Вт применяется только при питании от сетевого кабеля. Переносные экземпляры на аккумуляторах имеют меньшее потребление электроэнергии и более скромную производительность. Мощности пилы с избытком хватает для разреза толстых труб или листов оргстекла толщиной более 20 мм.

Пилы дисковые

При сравнении моделей дисковых пил следует обращать внимание на такие параметры:

  • мощность, которая естественным способом регулирует производительность, обеспечивает более продолжительную работу и позволяет использовать диски большего диаметра;
  • безопасность – современные версии циркулярных пил требуют одновременного прижатия двух рабочих рычагов (кнопок). При отпускании одного из них срабатывает автоматическое отключение устройства, снижая риск травмирования рабочего;
  • электронные управляющие и контролирующие механизмы. Модели со встроенным компьютером будут полезны в промышленном использовании, тогда как в быту окажутся не намного эффективнее, чем простые циркулярные устройства;
  • возможность изменения углов резки. Способность делать распилы под разными углами значительно повышает ассортимент доступных изделий (аквариумы, подставки на кухню, прозрачные полочки, технические изделия и др.).

Пила с разведенными зубьями

От формы и размеров зубьев зависит качество полученного материала и производительность работы. Классические полотна имеют прямые зубцы, направленные параллельно диску пилы. Такая компоновка позволяет избежать их повреждения и ускоренной изнашиваемости.

Гораздо реже в дисковых пилах применяются полотна с разведенными зубьями. Их основное назначение – повышение производительности работы.

Качество полученного среза оказывается невысоким, поэтому диски с разведенными зубьями обычно используют при производстве органических стекол для межкомнатных проемов, дачи, теплицы и пр. Не очень аккуратные края стекла прикрываются по месту установки штапиками.

Дополнительные функции

Расклинивающий нож

Расклинивающий нож предотвращает закусывание диска при работе, он не дает материалу сдавливать диск после распила.

Для безопасной и эффективной работы существуют модели с поддержкой подключения пылесоса к конструкции дисковой пилы. Основное предназначение — это очистка рабочего места. Опилки сдуваются, тем самым очищая место реза, а также воздух в помещении от древесной пыли и стружки.

Зачастую производители не укомплектовывают свои модели переходниками для пылесосов, поэтому в данном случае придется дополнительно прикупить переходник.

Пылесборник

Наличие пылесборника позволяет «скапливать» образовавшиеся опилки в специальный контейнер, благодаря этому сохраняется чистота в закрытом помещении.

Лазерная указка

Специальная лазерная указка, как правило, встроена в корпус дисковой пилы. Облегчает ее использование и повышает точность резки.

Подсветка

Наличие подсветки предоставляет возможность использовать пилу в слабоосвещенных помещениях.

Наличие резиновых накладок на рукояти снижает нагрузку на руки и исключает риск выскальзывания устройства.

Для вашей безопасности производители придумывают различные дополнительные функции. Например, чаще всего встречается блокировка пуска. Чтобы пила запустилась, необходимо нажать разом на две кнопки.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

  • Параллельный упор.
  • Направляющая шина для распиловки листовых заготовок.
  • Приспособление для перпендикулярного распила и торцевания.
  • Установочные бруски для точного размещения направляющей.
  • Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

  • Зафиксировать упор на нужной ширине распила.
  • Закрепить заготовку.
  • Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

  • Параллельный упор.
  • Направляющая шина для распиловки листовых заготовок.
  • Приспособление для перпендикулярного распила и торцевания.
  • Установочные бруски для точного размещения направляющей.
  • Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

  • Зафиксировать упор на нужной ширине распила.
  • Закрепить заготовку.
  • Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

Виды шин

Они делятся на две большие категории:

  • двухсторонние и односторонние;
  • симметричные, не симметричные шины.

Основными признаками классификации считаются:

  • конструктивные особенности пилы;
  • геометрические размеры;
  • применяемому материалу;
  • наличием сменных и сложных шин.

Разнообразие направляющих

По первому признаку различают шины для электрического и бензинового инструмента. Размеры указывают на возможности обработки деревянных изделий (в зависимости от длины и сечения бруска). В качестве материала могут использоваться: дерево, древесные плиты, металлические направляющие. Наличие шин сложной формы позволяет обрабатывать деревянные заготовки сложной геометрической формы.

По характеру применения их разделяют на три основные категории:

  • Универсальные шины. Конструкция позволяет применять их практически для большинства видов циркулярных пил.
  • Специализированная направляющая шина. Это направляющие шины, которые разработаны для применения с аппаратом циркуляционная пила.
  • Самодельные. Этот вид имеет большое многообразие и определяется фантазией и мастерством разработчика.

Универсальная направляющая шина

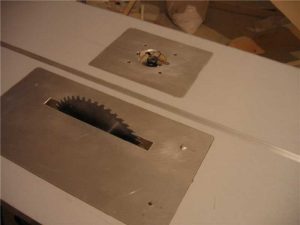

Стол для фрезера и циркулярки своими руками

С чего начать изготовление стола? Как и любая другая конструкция, он должен начаться с рабочего эскиза. Именно этот документ даст ясное представление, каким именно будет стол, и что нужно для его изготовления. Чертеж разрабатывается с указанием реальных размеров, что в процессе даст возможность рассчитать необходимое количество материалов.

Основные требования, предъявляемые к рабочей поверхности столярных станков

Первое, что объединяет фрезерный станок и циркулярку – это необходимость наличия рабочей поверхности или, другими словами, столешницы. Она должна быть:

  • ровной и гладкой. В противном случае возможна деформация заготовок;
  • жесткой. Прогиб рабочей поверхности в процессе использования не допускается. Это может привести к изменению заданных параметров обработки, что повлечет брак детали;
  • изготовлена из материала, позволяющего без затруднений установить упоры, прижимные планки, гребенки, щитки и кожухи ограждения для соблюдения безопасности при работе;
  • выполнена в соответствии с размерами предполагаемых к обработке заготовок. Все операции должны производиться без стеснений и ограничений.

Основные требования к конструкции стола

В качестве основы для универсального стола можно применить столешницу станка под циркулярную пилу. Так как пильный диск располагается в левой части стола, то в правой можно разместить фрезер. Его устанавливают с учетом места под обрабатываемые заготовки. При этом следует помнить, что мастер, выполняющий фрезеровку, должен находиться в торце с правой стороны стола, а не перед фрезером. Это обязывает установить максимальное ограждение всех движущихся частей, чтобы предотвратить контакт с человеком.
