Как сделать окучник для мотоблока

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

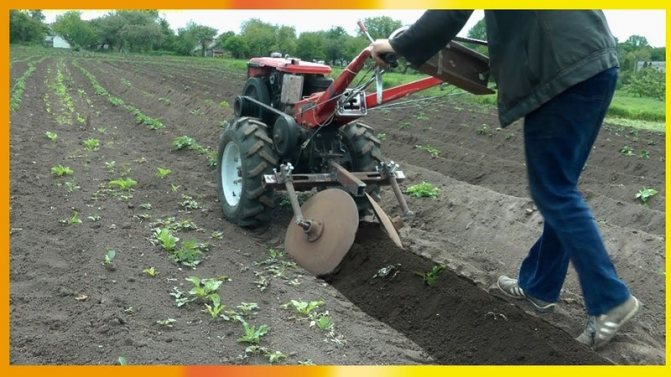

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

• Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
• Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
• Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
• Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
• Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
• В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
• Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

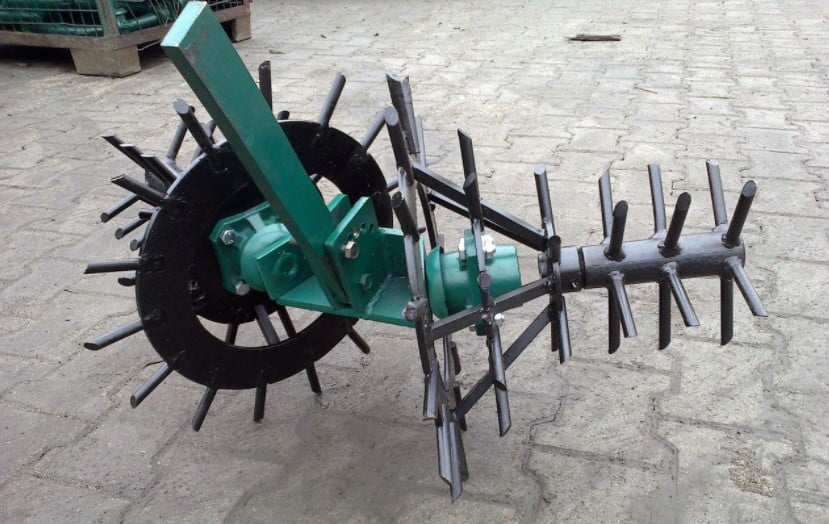

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

• сварочный аппарат;
• листовое железо;
• болгарка;
• крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

• Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
• Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
• Так что при покупке нужно уточнять этот момент.
• Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

• Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
• В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
• Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
• Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Пошаговое изготовление листерного окучника

Простая конструкция листерного, или плугообразного окучника отдает ему предпочтение перед другими устройствами. Для его изготовления:

1. Берут лист железа, изгибают его в форме крыльев. Части обрабатывают болгаркой и сваривают в местах соединения
2. Чтобы прикрепить окучник к мотоблоку, необходимо взять кронштейн. Соединяем Т-образный поводок с ним двумя болтами.
3. Стопор вставляют в квадратную трубу и прижимают с внешней стороны.
4. Кронштейн с окучником поворачивают, фиксируя двумя болтами, так, чтобы поводок находился вдоль продольной оси.
5. Гайками закрепляют положение.

На деталях окучника можно сэкономить, заменив лист стали ненужной крышкой от кастрюли диаметром от сорока до шестидесяти сантиметров. Нехитрое приспособление изгибают с помощью молотка, затачивают края. Простой окучник готов к применению.

Кронштейном будет полоса стали в четыре миллиметра, а для полевой доски нужен лист, толще этих деталей на один миллиметр. Основной конструкцией, несущей нагрузку, будет стойка. Поэтом она должна быть надежна и устойчива.

Листерную модель окучника может изготовить даже несведущий в слесарном деле человек. Устройство препятствует перегрузке мотоблока, когда техника заглубляется в плотные слои грунта.

Как установить и использовать окучник

Устанавливая окучник на мотоблок, важно правильно его ориентировать – параллельно линии гряд

Перед началом работы инструмент требуется установить в сцепку мотоблока и закрепить болтами либо штифтами. Чтобы установка прошла быстрее, удобно задействовать пустотелые оси со шплинтами.

Настроить угол, к примеру, дискового вида инструмента можно, наклоняя раму в отношении к мотоблоку. Отчасти это влияет на глубину борозд. Регулируют окучник передвижением подошвы в вертикальной плоскости с помощью крепежных отверстий, выполненных в стойке. А посредством передвижения кронштейнов можно контролировать ширину прохода.

Не лишним будет перед работой проверить затяжку соединений болтов. Для этого необходимо выполнить пробную обработку участка, где нет растений. В процессе нужно внимательно следить как работают отдельные узлы. Если будут найдены ошибки, требуется затянуть ослабленные соединения либо снова настроить насадку.

В частности, в ходе обработки гряд нужно соблюдать такие правила:

• на дальние расстояния перемещать оборудование только в разобранном виде;
• не делать крутых поворотов;
• переезжать в транспортном положении.

Как изготовить пропеллерный окучник?

Активный тип устройства пропеллерного типа близок по своим параметрам с дисковым вариантом. Но все детали устройства приваривают. У дисков должны быть дополнительные лопасти из металла и втулки с кронштейнами. Крылья обязательно изгибают во внешнюю сторону. Угол наклона их варьируется работником в зависимости от расположения рядов картофеля. Прикрепляют дополнительные детали шарнирами или штангами.

Тогда легко пройдет не только рыхление грунта, но и переброска его в борозды междурядий. Лучше всего на приспособлениях использовать роторы с зубьями пропеллерного типа. Тогда легко сформировать техникой грядки, рыхлить и окучивать картофель.

Зубчатые лопасти агрессивны в отношении сорняков, он их удаляет из земли с корнем. Изобретательные дачники из подручных материалов смогут смастерить себе надежного помощника.

Как сделать самостоятельно?

Чертеж

Прежде чем приступить к реализации описываемого окучника собственными силами, желательно проштудировать чертежи данного приспособления. Они дадут возможность с максимальной точностью реализовать эту оснастку.

Способы изготовления

Устройство для окучивания можно изготовить 2 методами:

1. со статичной шириной захвата;
2. с настраиваемой либо изменяемой шириной захвата.

Инструментарий

Для работы понадобится следующее сварочное и слесарное оснащение:

• агрегат для сварки (желательно, чтобы данное оснащение было предназначено для электродуговой сварки);
• углошлифовальная машина с комплектом разнообразных насадок и дисков;
• электродрель с набором качественных сверл;
• электрический наждачный станок;
• газовая горелка, которая требуется для прогрева железа при закалке;
• тисы либо специальный рабочий стол;
• всевозможные напильники и остальной расходный материал (болты и другие крепежные элементы).

Этот список относится непосредственно к требуемому нам инвентарю. Кроме этого, необходим будет сам материал, из которого будет осуществляться сборка оснастки.

Процесс создания

1. Для того чтобы смастерить такое приспособление потребуются еще и подручные приспособления, среди которых основными являются 2 крышки от стареньких бесполезных кастрюль. Размер поперечника обязан быть в границах 50–60 сантиметров.
2. Крышки по всей длине окружности необходимо заточить. Они станут рабочей плоскостью. Затем посредством молотка выгибаем наши будущие диски: с одного бока крышка должна стать выпуклой, со второй – вдавленной. Это делается затем, чтобы приспособление могло приподнимать грунт и прикапывать соседние посадки. Можно также пустить в дело и диски от старой машины для посева семян. Еще нужны будут 2 винтовые стяжки, 2 вертикальные планки и поводок в форме буквы Т.
3. Компоненты приспособления связывают промеж собой посредством болтов либо задействуют сварку. Сами диски связывают настраиваемыми переходниками.
4. Винтовые стяжки позволят произвести настройки углов поворота диска в вертикальном положении.
5. Рабочие элементы следует инсталлировать так, чтобы они были параллельны, а дистанция промеж их краев соответствовала ширине рядов.
6. Смонтированное изделие посредством поводка фиксируют к держателю мототехники, используя болты с плоскими шайбами и стопор.

Достоинства и недостатки окучников

Использование механизмов всегда позволяет повысить производительность труда на фермерских и дачных участках.

Преимущества:

• уменьшает трудовые затраты и повышает эффективность работы фермера;
• может быть многофункциональным инструментом, который дополнительно может использоваться для рыхления почвы, посадки картошки, а также во время сбора урожая;
• картофелеокучник можно свободно купить в магазине или сделать его самостоятельно.

Недостатки:

• чтобы использовать приспособление, необходимо его приобрести, а, значит, потребуются материальные затраты на покупку и дальнейшее обслуживание;
• при работе с устройством необходимо соблюдать правила техники безопасности.

Практическаянастройкаокучника на мотоблоке

Теория работы приспособления для окучивания описана в учебниках для дачников настолько подробно – что разобраться в настройках может даже человек, далекий от сельского хозяйства. Однако на практике работает поговорка «гладко было на бумаге, да забыли про овраги!».

Особенности грунта, текущей погоды, качества заточки окучников – это далеко не весь перечень факторов, влияющих на качество вспашки. Не говоря уже о характеристиках мотоблока. Поэтому, прежде чем заезжать на грядку – необходимо пройтись техникой по «целине».

Желательно, чтобы характеристика грунта была такой же, как и на культурной почве. В ходе «работ» вы, во-первых – почувствуете, как себя ведет навесное оборудование, во-вторых – выставите правильные углы и глубину обработки.

Не менее важно подобрать правильную скорость вспашки (окучивания) Выше была описана связь между скоростью и мощностью при использовании дисковых насадок. Тоже самое, касается и остальных приспособлений

Иногда плохонький самодельный окучиватель, при грамотно подобранной скорости, творит чудеса. А дорогущий активный разрыхлитель просто разбрасывает землю по сторонам.

Подробный рассказ о настройках окучивателя картофеля и установки его на мотоблок КАДВИ, смотрите в этом видео материале.

Sources:

https://exkavatori-exmash.ru/oborudovanie/okuchnik-dlya-motobloka-diskovyj-svoimi-rukami-chertezhi-razmery-dvuhryadnyj-samodelnyj.html https://obinstrumente.ru/sadovyj-instrument/motoblok/okuchniki-dlya-kartofelya-svoimi-rukami.html

Советы по эксплуатации

Даже если этапы изготовления окучника были соблюдены и все выполнено правильно, важно научиться им пользоваться, грамотно настроить и заточить детали. После сборки агрегат тестируют на участке

Качество работы будет зависеть от состояния почвы, климата и погоды в день пахоты.

Регулируют механизм следующим образом:

1. Проходятся насадкой по грунту, устанавливают угол наклона элементов и глубину погружения. Она не должна превышать общую длину изделия.
2. Аппарат не должен разбрасывать землю по сторонам, ухудшать вид борозды.

Запрещено применять оборудование, если поблизости находятся животные и дети. Нельзя пользоваться машинкой в неисправном состоянии, оставлять ее без присмотра.

Что это такое окучник и для чего нужен?

Основным видом ухода за картофелем, без которого овощ не даст богатого урожая клубней, это окучивание. Процедуру проводят дважды за лето, и благодаря ей у картофеля образуется под землей дополнительные побеги. На них формируются клубни, что позволяет увеличить урожай в несколько раз. Окучивание относят к трудоемким процедурам ухода.

Вручную, с тяпкой даже на небольшое поле затратит дачник не один день. Не говоря уже об усталости, больной спине, разбитости всего тела после тяжелой работы. Если имеется в хозяйстве мотоблок, то можно приобрести к нему окучник. Поставив впереди разрыхлители, сзади прикрепляют окучник, засыпающий кусты картофеля землей.

Преимуществ использования окучника несколько.

1. Он не только облегчает работу на огороде, но и делает это быстро, улучшая качество посадки.
2. Энергозатраты при этом также минимальны.
3. Существуют несколько видов приспособления, которые настраивают на определенную ширину захвата, учитывая размеры поля, сорта картофеля.
4. Окучником не только делают высокие гребни, но и разрыхляют грунт, измельчают комки земли.

Не всегда имеется возможность приобрести устройство, но его можно и самим изготовить.

Какой окучник лучше для мотоблока

Листерный (с фиксированной шириной)

Оборудование можно использовать на агрегатах с мощностью до 3,5 л. с., оно подходит для обработки узких междурядий (ширина 25-30 см). Конструкция состоит из двух специальных крыльев, которые неподвижно надежно зафиксированы. Стойка модели очень тонкая.

Недостатком оборудования можно назвать налипания земли при ее высокой влажности.

Окучник с переменной шириной захвата

Оборудование позволяет регулировать ширину междурядий, поэтому с его помощью можно обрабатывать грядки, размеры и ширина которых разнообразная.

Окучник подходит для мотоблоков разного типа, например, для агрегатов Нева МБ 2 и МБ 1, Агро, используется и для моделей с высокой мощностью.

Недостатком устройства можно назвать высокие энергозатраты.

На сегодня данная модель является наиболее эффективной для окучивания, но при этом имеет большую стоимость.

Голландский

В этом окучнике крылья вращаются в вертикальной и горизонтальной плоскости, благодаря чему вспашка земли происходит более качественно и без больших затрат энергии. Несмотря на такую эффективность, стоимость окучника является доступной.

Роторный активный окучник

Недостаток модели – она подходит не для всех мотоблоков, так как работать с оборудованием можно лишь на второй передаче, которая есть не у каждого агрегата.

Нельзя сказать, какой окучник будет лучше для работы на участке. Выбор оборудования зависит от типа работ, условий и цены. Альтернативой может быть использование самодельных окучивателей, которые можно крепить к любому мотоблоку.

https://youtube.com/watch?v=l3txV87W1aM

Подготовка к работе

Эффективность навесных приспособлений к мотоблоку напрямую зависит от правильности их эксплуатации. В их использовании нет ничего сложного, однако есть ряд моментов, с которыми полезно ознакомиться перед тем, как окучивать или производить другие работы при помощи устройства.

Настройка

Настройка окучника на мотоблок, как и все особенности работы этого устройства, подробно описана в любом пособии для дачников, и освоить их не составляет труда даже новичку. Однако всегда есть нюансы, которые на бумаге не предусмотреть. Прежде всего, индивидуальная настройка необходима потому, что в каждом отдельном случае имеет место свой объем факторов, характеристики грунта, погода, конструкция и качество заточки рабочих частей устройства и так далее.

Не последнюю роль играют и технические характеристики самого агрегата. Поэтому перед первым выездом на грядки имеет смысл опробовать приспособление на целине с теми же особенностями грунта. Делая такие пробные проходы, есть возможность ощутить особенности «поведения» техники, отработать угол наклона, настроить глубину, скорость движения.

Используйте специальные насадки на мотоблок для окучивания картофеля

Регулировка

Отрегулированное устройство предусматривает, прежде всего, точность его направления относительно полосы. Перед тем как настроить дисковый окучник, нужно расположить агрегат параллельно бороздам с нужным углом наклона и шириной грядки. Выверенные заранее параметры работы обеспечат ее эффективность.

Угол наклона регулируется при помощи специального винтового приспособления, наклоняющего приспособление относительно агрегата. Угол определяет и глубину вспашки. Помимо этого, при помощи отверстий креплений окучника проводится дополнительная настройка. Если используется регулируемое приспособление, на этом этапе необходимо установить ширину борозды.

Нижние части дисков раздвигаются на расстояние от 40 до 70 см, в зависимости от ширины заданного ряда. Кроме того, при настройке ширины необходимо следить и за углом наклона — регулируемые части должны быть абсолютно симметричны. Далее агрегат устанавливают на участок таким образом, чтобы борозда проходила ровно между дисками. Проход осуществляется по междурядью, не задевая растения.

Установка

Теперь разберемся, как установить окучник на мотоблок. Первым делом монтируется окучник с рамой: стойка приспособления вставляется в замок и закрепляется при помощи двух болтов. К собранному устройству присоединяется сцепка (та же, что и для плуга). Получившаяся конструкция подсоединяется к мотоблоку. Угол наклона навески по ходу движения регулируется при помощи винта сцепки.

Какие бывают виды окучников

В зависимости от конструктивных особенностей насадки для окучивания подразделяют на несколько типов.

Листерный

Внешне напоминает крылья бабочки. Отличается фиксированной шириной захвата. За счет острых концов опускается на выставленную глубину.

Преимущества механизма:

• простота конструкции;
• малая энергоемкость;
• небольшой вес — не требует мощных агрегатов;
• цена ниже по сравнению с другими типами окучников.

Сажать картофель важно ровно, строго соблюдая одинаковую ширину междурядий. Устройство плохо справляется с работой на влажной и тяжелой земле

Сдвоенный

Это двухрядный или распашной механизм для нарезания ровных параллельных борозд на больших площадях и их окучивания. Высота гряды меняется от 10 до 20 см и ограничена подъемом редуктора относительно уровня почвы.

Достоинства агрегата:

• универсальность применения;
• легкость построения ровных борозд на обширных площадях;
• регулируемое расстояние между лемехами;
• возможность делать гряды одновременно с двух сторон посадки.

Насадка требует регулярной очистки и обработки антикоррозийным составом. Аппарат предназначен для легких, предварительно подготовленных почв.

Голландский

Конструкция окучивателя картофеля позволяет лопастям вращаться в горизонтальной и вертикальной плоскостях. Нижний обрез крыльев напоминает гребень.

Достоинства механизма:

• повышение качества работы;
• использование маломощных мотоблоков;
• экономичность (у устройства низкая цена).

Насадка функционирует в тандеме с машиной весом от 30 кг, рекомендована к применению на любых типах почвы.

Плугообразный

Это механизм обтекаемой формы. Его преимущества:

• небольшая интенсивность выворачивания грунта;
• сохранение влаги в земле за счет меньшей аэрации;
• простота регулирования угла наклона;
• обработка большой территории.

Используя эту модель, земледельцы сокращают время и силы, которые затрачиваются на обработку. Плугообразную насадку лучше применять с мощным мотоблоком.

Дисковый

Рабочие элементы окучника — круги, которые проникают в почву на отрегулированную глубину.

Механизм популярен по следующим причинам:

• высокая надежность и долговечность;
• легкость эксплуатации;
• совместимость со всеми типами культиваторов и повышение их мощности;
• удобство приваливания корнеплодов.

В основном насадку применяют для обработки посадок картофеля.

Пропеллерный

Механизмы этого типа называют еще активными, или роторными, они схожи с лопастями вентилятора. Принцип работы задействует 2 силы вращения и поступательное движение.

Положительные стороны агрегата:

• насадка не только окучивает растения, но и перебрасывает землю с места на место;
• устройство эффективно борется с сорняками;
• грядки обваливаются взрыхленным грунтом — улучшается рост насаждений.

Модель совместима не со всеми видами культиваторов. Пользуются пропеллерной насадкой только на мотоблоках с двумя передними передачами.

Методы изготовления

Окучники можно сделать двумя способами:

1. С фиксирующей шириной захвата.
2. С регулируемой или переменной шириной захвата.

Рассмотрим эти способы изготовления наиболее подробно.

Возможно,вам будет интересно узнать, как сделать картофелекопалку своими руками. Читайте здесь, как сделать культиватор для минитрактора.

Что можно использовать из подручных материалов

Для листерного прибора потребуется лист стали с размером толщины 3 мм. А вот для дискового прибора потребуется немного больше:

крышки от простых кастрюль с параметрами 50-60 см – 2 штуки;

тарлепы – 2 штуки;

стойки – 2 штуки;

один поводок в форме буквы Т.

Мастер-класс: окучиватель для картошки

В магазинах вы найдете окучиватели, которые предназначены для сельхозтехники. Ручные модели придется сделать самостоятельно, если вы хотите облегчить выращивание овощей на даче. Окучиватели разделяют на два типа:

• плуговой;
• дисковый.

Плуговой исполнен в виде маленького плуга с длинными ручками, а дисковый – в виде двух дисков, суженных книзу, также с двумя длинными рукоятями. Конструкция такого окучивателя толкается вперед, а диски или плужок выворачивает пласт земли. С данными приспособлениями лучше работать вдвоем. Опытные огородники советуют пользоваться дисковым окучивателем, т.к. он формирует более качественные и аккуратные валки земли.

Заключение

Картофель в нашей стране является очень важной культурой, не даром ведь его называют «вторым хлебом». В связи с этим, очень многие дачники спешат в конце мая на свои участки, чтобы посадить картошку, которой можно прокормиться в течение всего следующего года

Можно конечно делать это вручную, но это очень трудоемко и долго. К тому же, при наличии мотоблока, можно воспользоваться им в сочетании со специальным навесным оборудованием – окучником. Изготовить его самостоятельно не представляет особых проблем, если у вас есть в наличии необходимый перечень инструментов и материалов.

В данном случае, мы не упоминаем о наличии необходимых навыков работы с данными инструментами, потому что это само собой разумеющееся.

Таким образом, с помощью минимальных вложений можно изготовить вполне работоспособный окучник для агрегации с мотоблоком, ни чем не уступающий покупным аналогам.

Также вам может заинтересовать статья про окучник для мотоблока Нева.

Будет полезна траворезка своими руками для подсобного хозяйства видео.
