Как сделать тормоза на мотоблок своими руками

Насколько тормоза необходимы?

Предварительно следует понять, почему тормоза нужны для прицепов. Необходимость наличия тормозных устройств для буксируемых средств, в первую очередь, из-за требований нормативных документов появляется согласно правилам дорожного движения: все прицепы должны иметь системы торможения.

Кроме того, если есть уклон, то наличие тормозов полностью обеспечивает безопасность устройства. В качестве исходного материала можно использовать тормоза от мотоцикла или автомобиля

При этом следует уделить внимание различным видам тормозов. Так, например, стояночный тормоз (он же «ручник») не обеспечивает полное торможение груженого прицепа (если прицеп с мотоблоком на ходу)

Поэтому применять подобное устройство для тормоза на мотоблок не следует.

Некоторые умельцы для решения задачи применяют различные ленточные механизмы собственной конструкции, однако и они не являются выходом из ситуации. Ленточный механизм не способен остановить сразу движущийся прицеп, независимо от его нагрузки, кроме того, по мере износа ленты торможение будет производиться с возрастающим тормозным путем. Это является небезопасным, поэтому рекомендуется отказаться от реализации подобных устройств торможения.

Следует принять во внимание и тот факт, что в сельской местности проще достать старый мотоцикл и запчасти к нему, тормоза для мотоцикла более дешевы в магазинах автозапчастей, что делает их более доступными. Переделка тормоза с мотоцикла под устройство торможения для мотоблока своими руками не требует больших вложений и существенных затрат времени

Тормоза на прицеп делаются из мотоциклетных гораздо проще. Если на прицепе используются мотоциклетные колеса, то переделки будут минимальные. Подобное устройство позволит обеспечить быстрое торможение в движении и надежное удержание прицепа неподвижно на стоянке

Переделка тормоза с мотоцикла под устройство торможения для мотоблока своими руками не требует больших вложений и существенных затрат времени. Тормоза на прицеп делаются из мотоциклетных гораздо проще. Если на прицепе используются мотоциклетные колеса, то переделки будут минимальные. Подобное устройство позволит обеспечить быстрое торможение в движении и надежное удержание прицепа неподвижно на стоянке.

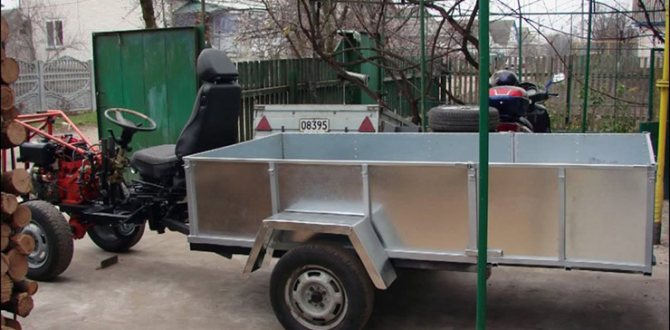

Прицеп для мотоблока своими руками — как сделать? Тормоза, размеры

Мотоблок является многофункциональной сельскохозяйственной техникой. Но, своей функциональностью он обязан, по большей мере, дополнительному навесному оборудованию, которое с ним используется. Примером такого оборудования служит прицеп для мотоблока. С его помощью можно удобно перевозить мусор, строительные материалы, удобрения, рассаду, продукцию с полей и огородов.

В данной публикации мы разберемся, как сделать прицеп к мотоблоку своими руками.

Page 4

  • Устройство самодельного мотоблока на основе заднего моста от тяжелого мотоцикла Днепр-16 (мотоцикл повышенной проходимости с ведущей коляской)….Открыть фото Мощный мотоблок из заднего моста мотоцикла МТ в большом размере.Картинка «Мост от тяжелого мотоцикла Днепр-16, двигатель от мотоцикла Минск«
  • Для создания тяжелого мотоблока своими руками используя двигатель от мотоцикла необходимы двигатели от более менее мощных мотоциклов таких, как…Открыть фото Тяжелый мотоблок из мотоцикла ИЖ своими руками в большом размере.Картинка «Принудительное охлаждение самодельного мотоблока с двигателем от мотоцикла«
  • На схеме компоновки основных узлов, механизмов и деталей самодельного мотоблока показано устройство конструкции мотоблока сделанного на основе …Открыть фото Схема самодельного мотоблока с двигателем мопеда в большом размере.Картинка «Изготовление мотоблока на основе двигателя от мопеда«
  • Использование коробки переключения передач от тяжелого мотоцикла МТ очень удачное конструктивное решение для сборки самодельного тяжелого мотоб…Открыть фото Тяжелый мотоблок из коробки передач мотоцикла МТ в большом размере.Картинка «Как сделать самодельный тяжелый мотоблок из тяжелого мотоцикла МТ«
  • Компоновка двигателя от мотоцикла Минск и заднего моста от легкового автомобиля ВАЗ-2106 для изготовления мотоблока своими руками. Чтобы сделат…Открыть фото Двигатель от мотоцикла Минск на мотоблок в большом размере.Картинка «Как сделать мотоблок с двигателем от мотоцикла Минск своими руками«
  • Этот самодельный четырехколесный мотоблок сделан из запчастей мотоцикла на основе двигателя 2-СД от водяного насоса. …Открыть фото Четырехколесный мотоблок из запчастей от мотоцикла в большом размере.Картинка «Инструкция по сборке мотоблока с КП от МТ«
  • Для изготовления самодельных мотоблоков часто используют двигатель от мотоцикла. Прежде всего это обусловлено широким…Открыть фото Компоновка самодельного мотоблока из мотоцикла в большом размере.Картинка «Конструкция самодельного мотоблока с двигателем от мотоцикла: компоновка основных узлов и агрегатов«
  • Мотор мотоцикла имеет самое широкое применение в мотоблокостроении. Самая главная причина такого распространения моторов от мотоцикла для сборк…Открыть фото Мотоблок с мотором от мотоцикла в большом размере.Картинка «Самодельный мотоблок из мотоцикла«

Сцепка и сиденье

По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье.

Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.

Сиденье можно приварить обычное, например, от старого автомобиля, или оборудовать спереди прицепа сиденье-ящик для инструмента. Его размеры будут зависеть от общей конструкции прицепа.

Главное – не использовать слишком тонкие доски и надежно закрепить ящик.

Сборка рамы для прицепа к мотоблоку

Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью.

Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.

Тормоза на прицеп к мотоблоку своими руками

Итак, мы уже говорили, что для оснащения прицепа для мотоблока чаще всего используют стояночные тормоза на прицеп к мотоблоку. При помощи них можно оставить прицеп с мотоблоком стоять продолжительное время, поставить под уклоном, или остановить во время езды. В общем все практически так же само, как бы мы использовали эту тормозную систему в автомобиле.

Разница только в том, что в автомобиле она выполняет роль запасной из-за своей примитивной работы и устройства. Активируются такие тормоза при помощи ручного или ножного управления со стороны водителя при помощи педали, или с помощью рычага.

Стояночные тормоза состоят из механического тормозного привода и тормозного механизма. Оператор при взаимодействии с рычагом или педалью запускает механический привод и передает действие на тормозной механизм.

Действие от рычага к тормозным механизмам передается через тросы. Их может быть три. Один, передний, соединен с рычагом, а двое задних — с колесами нашего прицепа. Рычаг активирует передний трос, который тянет за собой двое остальных. Такое взаимодействие обеспечивается благодаря уравнителю. Тросы крепятся к рычагу и колесам.

Очень хорошо что в такой тормозной системе имеется регулировочная гайка, при помощи которой можно легко изменить длину механического привода. Это бывает полезно, когда вы сняли тормоза со старенького ГАЗа и решили переставить на прицеп для мотоблока, если он короче или длиннее. К тому же всегда можно заиметь новые тросы — было бы желание.

Чтобы снять прицеп с тормоза, вам нужно просто переместить рычаг в обратное положение. Для этого в конструкции стояночного тормоза придумали возвратную пружину, которая может крепиться к переднему тросу, к тормозному механизму, или находиться на уравнителе.

Рисунок-схема тормозной системы, которую вы можете видеть ниже

1 — рукоять; 2 — рычаг управления тормозами; 3 — кронштейн; 4 — рычаг механического привода; 5 — направляющий троса; 6 — возвратная пружина; 7 — эксцентрик регулировочный; 8 — кронштейн; 9 — задний трос; 10 — уравнитель; 11 — тяга уравнителя тросов; 12 — тяга тормозного рычага; 13 — выключатель контрольной лампы (такая деталь нужна скорее в автомобилях, если переделываете тормоза под прицеп, она вам наверняка не понадобится).

Необходимые инструменты и материалы

Для качественного выполнения работ по сборке прицепа подготавливают следующий инструмент:

  • аппарат для проведения сварочных работ;
  • болгарку для обрезки материала с комплектом отрезных кругов;
  • рулетку и линейку, транспортир и угольник;
  • средства разметки (мел, чернила, маркер);
  • ударный инструмент (молоток), зубило и плоскогубцы;
  • тиса для крепления деталей, струбцины и зажимы;
  • электродрель с набором сверл различного диаметра для работы по металлу;
  • оборудование для установки заклепок в корпусе прицепа.

Для изготовления каркаса прицепа применяют квадратный или прямоугольный металлический профиль, стальную трубу небольшого диаметра, уголки, швеллер. Поддоном прицепа служит стальное полотно толщиной до 2 мм. Для соединения частей конструкции применяют болты, гайки и заклепки. К прицепу добавляются рессоры и балка для крепления колесной пары. В качестве колес хорошо подходят автомобильные от «Москвича» или «Жигулей».


Не забываем про соответствующий инструмент для прицепа

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Самодельные тормоза на прицеп мотоблока

Самодельные тормоза на прицеп мотоблока Мотор Сич фото видео.

Как сделать тормоза на прицеп мотоблока Мотор Сич фото видео.

Тормоза на прицеп мотоблока своими руками фото видео.

Если Вы считаете, что тормоза на прицеп мотоблока не нужны и что тормоза придумали трусы, то Вам не нужно читать эту статью, это уже просто бесполезно.

Прицеп для мотоблока является неотъемлемой частью дополнительного оборудования к мотоблоку.

Существует множество моделей заводских прицепов к мотоблокам, многие заводские прицепы к мотоблоку оборудованы тормозами, я не буду в статье останавливаться на конструкции и принципе работы тормозных механизмов различных конструкций, так как я хочу помочь определиться владельцам мотоблоков с самодельными прицепами к мотоблоку.

С другой стороны, эта статья наверное будет интересна и владельцам мотоблоков, у которых заводские прицепы к мотоблокам, потому что многие владельцы таких прицепов к мотоблоку жалуются, что тормза на прицепе к мотоблоку не достаточно эффективны, или эффективны только при движении передним ходом и т.д.

Существует множество тормозных механизмов, какой именно установить на самодельный прицеп к мотоблоку. это уже зависит от наличия нужных запчастей.

Я лично например, на свой самодельный прицеп к мотоблоку Мотор Сич сделанный своими руками, что бы ничего не выдумывать, установил в сборе балку от переднеприводного автомобиля, в частности это балка от VW Golf III и сделал механизма ручного тормоза.

Но многие, при постройке самодельного прицепа к мотоблоку своими руками, выходят из своих возможностей и устанавливают оси/ цапфы и ступицы от автомобилей, которые или уже есть в наличии, или можно не дорого купить на разборках, ну, или бесплатно взять у друзей.

Естественно, что в тот момент многие о наличии тормозных механизмов даже не задумаются, а вот уже потом начинают задумываться и придумывать, как же при необходимости остановить мотоблок с гружённым прицепом.

На самодельные прицепы к мотоблокам устанавливают различные тормозные механизмы: восстанавливают гидравлические тормоза, присоединяются к ручнику, делают систему тяг и делают паровозный тормоз и т.д.

В данной статье, я хочу показать самодельные тормоза своими руками на самодельный прицеп к мотоблоку, сделанный к мотоблоку моего товарища.

Итак, ось прицепа сделана из трубы, в трубу вставлены самые распространённые и недорогие б/у передние цапфы со ступицами от классики ВАЗ, на ступицы одеты б/у задние тормозные барабаны всё от той же классики ВАЗ. так как посадочные размеры идентичные.

Тормозные барабаны взяли сознательно именно от ВАЗ 2101-07, потому что они имеют самый большой диаметр из всего семейства ВАЗ, что положительно сказывается на уменьшении усилия и эффективности тормозов в целом.

Также были взяты б/у две тормозные колодки от ВАЗ 2101-07, в результате все детали и узлы практически обошлись даром, потому что если разобраться, все эти вещи есть у каждого в гараже или у знакомых и валяются без дела.

Далее с помощью системы тяг и рычагов, тормозные колодки были установлены на самодельный прицеп к мотоблоку.

Тормозные колодки вставили в тормозные барабаны и прижали их впереди по ходу прицепа поперечной тягой, после чего приварили поперечную тягу к тормозным колодкам, далее от поперечной тяги по центру приварили основную тягу присоединив её к педали тормоза установленного на дышле прицепа.

Дополнительно кинули две распорные тяги к центральной и поперечной тяги тормоза.

Над и под поперечной тягой тормоза, приварили направляющие, по которым в последствии будет передвигаться при торможении поперечная тяга, эти направляющие нужны для того, что бы тормозные колодки при торможении не прокручивались вместе с тормозным барабаном и оставались в своём рабочем положении.

Самодельный тормоз на самодельный прицеп к мотоблоку видео.

Такие самодельные тормоза можно делать с любыми ступицами, на которые можно одеть тормозные барабаны: жигули, москвичи, запорожцы, волги, уазы.

Если есть какие либо вопросы или дополнения, прошу не стесняться и писать в комментарии.

все, что вы хотели знать о прицепах | Автор топика: Rhiana

Является ли Ваша компания официальным представителем завода-изготовителя? Да, имеет прямой контракт с Эстонским заводом и является официальным дистрибьютором в России. Вы продаете прицепы только оптом? реализует продукцию завода через собственную дилерскую сеть, а также продает прицепы в розницу.

Как долго нужно ждать мой заказ? Все модели прицепов находятся на центральном складе дистрибьютора в Санкт-Петербурге и на складах дилеров в регионах. Поэтому получить Ваш заказ Вы сможете очень оперативно.

Отправляете ли Вы прицепы в регионы? Да, мы сотрудничаем со многими компаниями-перевозчиками и можем отправить Ваш заказ в любой регион.

Должен ли прицеп проходить техосмотр? Техосмотр прицеп тоже должен проходить. Прицепы подлежат техосмотру один раз в два года, если с года их выпуска прошло не более пяти лет (включая год выпуска), и один раз в год, если прошло более пяти лет. Месяц представления прицепа на осмотр указывается в талоне технического осмотра. Как правило, он устанавливается таким же, как у автомобиля, с которым прицеп эксплуатируется, либо выбирается в соответствии с последней цифрой государственного регистрационного знака.

Надо ли страховать автоприцеп на легковой автомобиль? Страховать прицеп НЕ требуется.

Надо ли платить транспортный налог за прицеп? Платить транспортный налог за прицеп НЕ надо. По действующему законодательству, прицепы, как не относящиеся к самоходным транспортным средствам, транспортным налогом не облагаются.

Какие нужны права, чтобы ездить с прицепом? По действующему, на данный момент, законодательству, прав с категорией «В» достаточно, если разрешенная максимальная масса буксируемого прицепа не превышает 750 кг. Либо если разрешенная максимальная масса прицепа не превышает массу снаряженного автомобиля, относящегося к категории «В», а разрешенная максимальная масса такой комбинации транспортных средств не превышает 3 500 кг. В случае же, когда прицеп или состав «автомобиль+прицеп» в эти рамки не вписываются, придется открывать в правах дополнительно категорию «Е».

Прицеп можно использовать с любым автомобилем? Да, если разрешенная максимальная масса прицепа не превышает массу снаряженного автомобиля, относящегося к категории «В». Что касается прицепного узла – фаркопа, то технически его можно поставить на любой автомобиль.

Как нужно дооборудовать автомобиль, чтобы использовать прицеп? Как уже упоминалось, необходимы — установка фаркопа, а также выведение дополнительной электропроводки для световых приборов (габаритов, поворотников и стоп-сигналов) прицепа.

По каким параметрам подбирается прицеп к автомобилю? Прежде всего, нужно ответить на вопрос: для чего вам нужен прицеп – возить доски-кирпичи, гидроцикл или катер? А может, мобильный дачный домик? Далее внимательно читаем технические характеристики прицепа и оцениваем, вписывается будущий состав в категорию «В» или нет. Нелишним будет ознакомиться и с инструкцией к своему автомобилю, где присутствует пункт «максимальная масса буксируемого прицепа оборудованного/не оборудованного тормозами». Эти сведения можно поискать в Интернете или позвонить на дилерскую станцию. После этого делаем выбор прицепа.

Подробнее: https://tikitreiler.ru/questions/

Artyom (Laneisha) Виталий, У меня вопрос по регистрационным данным прицепов Tiki: Где находится пробитый на кузове идентификационный номер? Или наклейка на кузове является единственным идентификатором?

Vitaly (Meriam) Шильда на борту

Tags: Как сделать тормоза на легковой прицеп своими руками

Варианты обшивки каркаса

Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

  1. Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
  2. Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
  3. Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Прицеп для мотоблока: виды прицепных устройств и рекомендации по изготовлению своими руками

Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

  • Цельные — имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
  • С откидными бортами — отлично подходят для транспортировки крупногабаритных грузов.
  • Самосвальные — удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо

Особое внимание стоит обратить на следующие факторы:

  • Самосвальные двухосные устройства с большим показателем грузоподъемности для облегчения работы оснащаются гидравлическим приводом.
  • В одноосных моделях чаще всего опрокидывание осуществляется благодаря особому расположению центра тяжести и вполне достаточно оснастить их ручным устройством.
  • Прицепы, имеющие грузоподъемность более 350 кг, оснащены механической тормозной системой.

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

  • Уголок и трубу прямоугольного сечения.
  • Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
  • Для лонжеронов отличным выбором станет труба 60х30 мм.
  • Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
  • К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

  • На самосвальном прицепном устройстве задний борт должен быть откидным.
  • Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
  • Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

  • Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
  • Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
  • Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

Как сделать тормоза на прицеп к мотоблоку

Каждый кто сделал самодельный прицеп после первой поездке задает себе вопрос: как сделать тормоза на прицеп к мотоблоку, потому что не возможно затормозить с горы, и Вы рискуете попасть в ДТП.

Если вы захотели поставить на свой купленный прицеп тормоза, или хотите оснастить ими самодельную тележку, имейте ввиду, что тормозная система — это орган агрегата, который почти всегда снимается с легкового автомобиля и немного переделать под новые потребности.

Тормоза тормозам — рознь. Если послушать механиков, то можно услышать о стояночных тормозах, которые плохо тормозят прицеп, когда он нагружен, особенно, если ставить его на склоне. А зачем нам тормоза, которые останавливают прицеп только когда он пуст?

Можно поставить на прицеп ленточные тормоза, но они практически бесполезны и не выполняют своей функции. Я знаю один удачный случай, когда человек приделал своему прицепу для мотоблока тормоза. Но только он сделал их на одно колесо. Хорошо, если у вас есть старый мотоцикл. Снимите с него тормозные колодки и барабан.

Также вам понадобится колесо от мотоцикла. Выбросьте спицы от колеса, избавьтесь от обода. Вам нужен именно металлический барабан. Снимите с диска тягу и трос. Сделайте проточку (если вы не можете. отдайте диск знакомому токарю).

Когда работа с диском будет готова, приступайте к сборке тормоза для мотоблочного прицепа. Оденьте барабан на ступицу. Закрепите её сзади, обмотайте толстой проволокой пространство барабана между его ребрами.

Металлический диск, над которым провели проточку, насаживаем на ось и закрепляем его втулкой. Для того, чтобы диск не проворачивался, возьмите сварочный аппарат и приварите к нему обрезок трубы. Для того, чтобы контролировать тормозную систему, делаем рычаг и подтягиваем к нему трос. В принципе, это все.

С чего начать

Конструкция мотоблока состоит из нескольких взаимосвязанных деталей: двигатель, ходовая часть, трансмиссия и управление. Часть трансмиссии — сцепление, передающее крутящий момент с вала двигателя на редуктор. Оно также обеспечивает разъединение между мотором и редуктором при переключении передач.

Таким образом ход сбавляется плавно. Задействовав тормоза, легко остановиться с включенным мотором.

Тормозная система увеличивает безопасность использования мототехники при передвижении, позволяя останавливаться при необходимости, буквально одним движением.

Как выглядит тормоз со стороны.

Правильным вариантом будет установить аналогичные детали со старого мотоцикла. Или взять стояночный автомобильный тормоз, чтобы останавливаться даже на склонах и длительное время стоять.

Однако, второй способ куда сложнее. Само торможение осуществляется смещением рычага, что натягивает трос. Чтобы поехать дальше, следует вернуть рычаг в изначальное положение.


Пример действий тормозов

Правильное проектирование

Несложно сделать тормоза на прицеп к мотоблоку своими руками, взяв детали с автомобиля или мотоцикла.

Стояночные лучше, они позволяют останавливать нагруженную тележку. Ленточные малоэффективны.

Для наглядности стоить начертить подробный чертеж всей конструкции, вид снизу.


Например, можно использовать такой чертеж

Желательно при формировании чертежа обозначить все детали номерами, указав реальные размеры каждой.

У покупных мотоблоков чертеж есть в инструкции, если механизм самоделка, несложно нарисовать самому. Заодно наметить расположение и особенности строения тормозной системы.

Она должна контактировать непосредственно с колесами, блокируя их при активации, работать бесшумно и точно.

Важность деталей

В схеме необходимо обозначить:

  • габариты оси;
  • размер педали / рычага;
  • возвратная пружина (место установки);
  • амортизаторы (место установки) или резиновые уплотнители;
  • кронштейны, скрепляющие тормозные цилиндры.

Это поможет наглядно представить фронт работ и послужит инструкцией.

Отмерить каждую деталь, правильные расчеты помогут создать единый механизм, в котором все части без проблем состыкуются. «На глаз» действовать нельзя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
