Как смазать редуктор триммера Stihl

Профилактика и возможные неисправности работы редуктора

Мотокоса требует провести первую профилактику сразу же после приобретения, потому что производитель закладывает маленькое количество смазки. Если триммер выполняет небольшой объем работ, то смазывают прибор в начале и в конце сезона. Если бензокоса работает много, тогда смазываем через 30-55 часов работы.

К основным неисправностям можно отнести самые распространенные варианты.

• Сильный нагрев. Это говорит о том, что закончилась смазка. Необходимо добавить смазывающие материалы и на слабом режиме их обкатать.
• Редуктор вибрирует или шатается. Данная ситуация говорит о механических повреждениях.
• Присутствует стук. Тогда разрушился подшипник, поврежден пыльник.
• Если заклинил нож триммера, то следует менять механизм полностью.

Как правильно смазать редуктор бензокосы, смотрите далее.

В процессе эксплуатации бензинового триммера редуктор начинает издавать скрежещущие звуки, которые являются признаком отсутствия смазки, либо потери ее свойств. Конечно, владелец может не придавать особого значения посторонним шумам, но их игнорирование приведет к заклиниванию шестерен и, как следствие, предстоящему дорогостоящему ремонту. Потому, чтобы избежать предпосылок к появлению скрежета, необходимо соблюдать регламент смазки редуктора триммера, рекомендованный заводом-изготовителем.

Смазка для редуктора триммера – особенности выбора?

Для стабильной работы редуктора без его заклинивания и регулярных поломок этот механизм нужно регулярно смазывать. Как указывает руководство по эксплуатации хозяйственного триммера, для этого подходит качественное консистентное трансмиссионное масло

В некоторых случаях известные производители садовой техники выпускают свои масла, которые подходят для смазки редукторов фирменных триммеров. Для того, чтобы сделать эти вещества максимально привлекательными для покупателей, их делают многофункциональными. Иными словами, такие масла подходят не только для смазки редукторов бытовых триммеров, но и для регулярной обработки передач, топливных и масляных шлангов, а также обслуживания других деталей и сборных механизмов, независимо от типа и предназначения садовой техники.

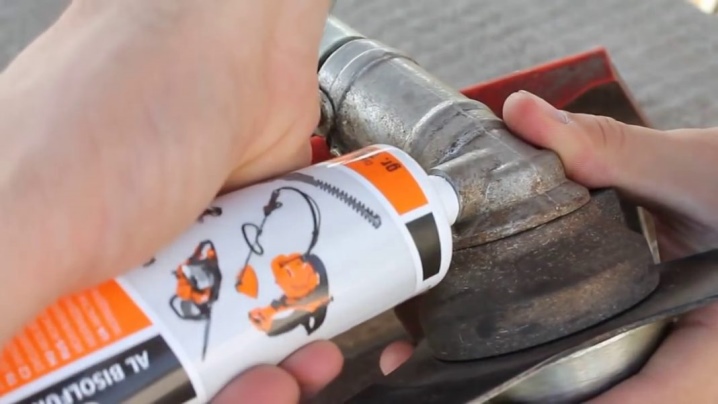

Как пример многофункциональных материалов – смазка для редуктора мотокосы Oleo-Mac, для производства которой используется бисульфат молибдена. Еще один пример – состав Liqui Moly LM 47 + MoS2. Чаще всего он используется для обслуживания ШРУС, однако, благодаря содержанию дисульфида молибдена, его можно использовать для смазки нагруженных высокоскоростных подшипников, в том числе, редукторов бытовых триммеров.

Важное преимущество многофункциональных смазок заключается в высоком содержании большого количества необходимых присадок. Даже после полной выработки смазочного материала, они продолжают удерживать на поверхности движущихся шестерней тонкую и очень прочную маслянистую пленку, которая защищает детали от нагрева и повышенного износа

Некоторые владельцы триммеров используют для смазки редукторов составы типа Литол-24 или материал для обслуживания ШРУС, изготовленного на литиевой основе. Благодаря подходящей консистенции эти составы легко вносить в механизм, используя для этого 5-кубовый шприц. Эти вещества показали себя в качестве недорогих и довольно эффективных смазочных средств. Единственный их минус – необходимость более частой замены этих жидкостей.

Виды редукторов для мотокос

Конструкция редуктора для хозяйственного триммера состоит из определенного количества встроенных зубчатых передач, которые, во время работы механизма, вращаются на заданной устройством скорости. Зубчатые передачи предназначены для понижения или повышения изначальной скорости работающего входного вала. Таким образом, при нажатии оператором на акселератор, косильная катушки или режущий нож вращаются быстрее, а при отпускании рычага – медленнее.

Используемые производителями садовой техники редукторы делятся на такие виды:

• цилиндрические;
• волновые;
• червячные;
• планетарного типа;
• конические;
• спироидные;
• механизмы комбинированного типа.

Цилиндрический редуктор мотокосы состоит из нескольких цилиндров зубчатой формы. Их довольно редко устанавливают на триммеры, так как большинство бензокос комплектуются червячными редукторами.

Отдельного внимания заслуживают редукторы планетарного типа. Их встроенные валы расположены в устройстве механизма соосно. В то же время валы конических редукторов находятся в перекрестном положении.

Еще один вид редукторов – понижающий . Механизмы этого типа не входят в штатную комплектацию мотокос, однако именно они почти всегда используются для изготовления самоделок на базе садовых триммеров.

Снятие рукоятки

Непосредственная разборка штиль 180, начинается со снятия рукоятки, которая крепится к корпусу бензопилы при помощи трех резиновых амортизаторов. Для снятия, необходимо удалить пластиковые заглушки из внутренней полости амортизаторов, после чего при помощи мощной отвертки, выдавить сначала верхний амортизатор, потом тот который ближе к задней рукоятке.

В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, для того чтобы отсоединить тягу от курка газа, необходимо раскрутить два винта и разобрать рукоятку.

Когда ручка останется на одном амортизаторе, необходимо вывернуть корпус бензопилы из внутренней части ручки и заломив в сторону, снять корпус с последней резинки.

Нижний редуктор

Рис. Редуктор нижний (конический) На косилках с приводом к триммеру с рабочими насадками предусмотрен переходной конусный редуктор. Передача крутящего момента происходит через конические шестерни. Этот тип редуктора производятся двух видов: обслуживаемые и необслуживаемые. Название обслуживаемый – редуктор получил от возможности добавление смазки в рабочую полость для смазки шестерен. Если редуктор не обслуживается, то смазка закладывается заводом -изготовителем на весь срок эксплуатации, а сам редуктор имеет герметичный корпус. По мнению разработчиков завода-изготовителя, такие меры увеличивают срок службы редуктора, так – как во внутрь не попадает загрязнение через не плотности смазочного отверстия. Редуктор бензокосы является самой нагруженной деталью, передающей усилие с изменением направления, поэтому узлу очень важен правильный уход и правильная смазка, какая смазка нужна для редуктора и ремонт конусного редуктора с=с заменых подшипников можно посмотрев видеоролик ниже.

Заслуженной популярностью пользуются бензокосы Штиль

Рис. Популярная мотокоса Штиль Мотокосы «Штиль» различаются по классу, типу двигателя и назначению. Предназначены для ухода за небольшими участками до очистки больших территории от зарослей сорняка кустарника и молодых деревьев. В связи с этим их принято делить на классы. К первому классу относятся любительские аппараты небольшой мощности до 1,2л.с. По конструкции любительские косы “Штиль” выпускаются с изогнутой штангой , что позволяет исключить из конструкции нижний конический редуктор, что значительно удешевляет стоимость и обслуживание. Мотокоса с изогнутой штангой предназначены для работы с режущим инструментом из лески или полимерных ножей. Их удобно использовать на садовых участках с небольшими площадями.

Второй класс относятся к универсальным агрегатам средней мощности до 2,2 л.с., предназначенных для полевых и ландшафтных работ. В таких конструкциях применяют прямой жесткий вал, который позволяет оснащать этот класс пильными стальными ножами для насадок с помощю которых можно спиливать кустарники и небольшие деревья. Конструкция предусматривает конический обслуживаемый редуктор. Какую смазку использовать для редуктора бензокосы. Применяется специальная, под брендовым название «Штиль» или обычная российская смазка Литол.

Двигатели с 6,3 до 8 л.с предназначены для профессионального использования в лесном или садоводческом хозяйствах. Название им – кусторезы, это самые мощные мотокосы для работы на больших площадях, спиливания мелких кустарников и деревьев. В арсенале рабочего инструмента имеются пильные диски для уборки кустарников диаметром до 7см. Кусторезы оснащаются антивибрационной системой, благодаря которой работа с таким инструментом становится более комфортной. Какой смазкой смазывать редуктор бензокосы с мощными приводными механизмами, смазка редуктора бензокосы «штиль» производится специальной фирменной или смазкой «Штиль» или российского производства Литол 24.

Запуск двигателя

Рис. Запуск двигателя мотокосы ДВС бытовых косилок оснащаются ручными пускателями. Устройство пускателя простое: на барабан, который напрямую или через редуктор с соединен с коленвалом, наматывается прочный шнур, запуск производится резким вытягиванием шнура, при этом барабан раскручивается, приводя в движение коленчатый вал, что свою очередь приводит к запуску двигателя. Более сложные модели оборудуются системой легкого запуска Flash Starter. В этой системе предусмотрена специальная заводная пружина, которая через храповик скручивается несколькими вытягиваниями за шнур пускателя, накапливая кинетическую энергию. После чего специальной кнопкой отпуска освобождается от фиксатора, раскручивается пружина вместе с барабаном и коленчатым валом. «Лёгкий пуск» обеспечивает более быстрый запуск и меньшее энергозатрат у владельца. Также для быстрого запуска предусмотрена дополнительная подача топлива в карбюратор специальной кнопкой. Для подачи дополнительной порции бензина нужно нажать на кнопку один — два раза. Смазывается редуктор пускателя маслом, предназначенным для смазки редуктора.

Извлечение и смазка верхнего вала триммера

В первую очередь извлекаем нижнюю часть штанги из соединительной муфты, а затем муфту отсоединяем от верхней части штанги (здесь речь идет о муфте, соединяющей две половины штанги).

Триммер PRORAB-8406 с отсоединенной муфтой и нижней частью штанги

Теперь самое интересное: на некоторых видео, как на этом, удерживая клещами соединительную муфту вала, торчащую из верхней части штанги снизу, выбивают ее ударами по клещам из штанги вместе с подшипником качения (здесь речь идет о муфте, соединяющей верхний и нижний валы). У некоторых бензокос с разборной штангой, как на видео, муфта, соединяющая верхний и нижний валы, впрессована в подшипник качения.

С нашим триммером PRORAB-8406 и ему подобными такой номер не пройдет. У них нет подшипника качения, а соединительная муфта (втулка) является продолжением вала верхней штанги. В верхней части этого вала установлено стопорное кольцо, которое предварительно необходимо снять.

Место крепления верхней части штанги к корпусу муфты сцепления

1. Отворачиваем центральный винт полностью. Он фиксирует верхнюю часть штанги, частично входя в просверленное в ней отверстие. Ослабляем боковые зажимающие винты и извлекаем штангу из корпуса муфты сцепления.
2. Выдвигаем вал из верхней части штанги на себя, сколько позволяет люфт, чтобы добраться до стопорного кольца и снять его. Может понадобиться специальный съемник*. Извлекаем стопорное кольцо.

Стопорное кольцо на верхнем валу мотокосы

1. Без стопорного кольца верхний вал легко извлекается из штанги с противоположной стороны. Смазываем** его, не забывая про шлицы во втулках (муфтах) на валу штанги и на валу сцепления.
2. Смазанный вал устанавливаем на место в верхнюю часть штанги и фиксируем стопорным кольцом. Вставляем штангу в отверстие крышки муфты сцепления и совмещаем отверстие на штанге с резьбовым отверстием фиксирующего винта.
3. Вкручиваем фиксирующий винт и закрепляем верхнюю часть штанги триммера боковыми винтами в крышке муфты сцепления.
4. Очищаем соединительную муфту штанги от мусора и устанавливаем снизу на верхнюю часть штанги.

* У меня съемника нет, а для извлечения стопорного кольца использую две большие канцелярские скрепки. Предварительно их нужно распрямить, с одной стороны сделать полукольца для пальцев рук, а с другой — согнуть небольшие крючки.

** На многих видео мастера рекомендуют использовать смазку «Шрус-4», это лучший вариант. При ее отсутствии, для смазки вала штанги бензокосы можно использовать «Литол-24», который ориентирован на температуры до +130°С. А вот солидол, обладающий худшими смазывающими свойствами и работающий при температурах до +70°С, использовать не рекомендуется.

Однако, если срочно нужно смазать вал штанги мотокосы, а подходящих материалов нет, тогда солидол или даже обычное моторное масло будет лучше, чем совсем ничего.

Поломки стартера и редуктора

Редуктор передает вращательный момент от вала двигателя к режущему инструменту, его шестерни в процессе эксплуатации должны быть абсолютно чистыми и обязательно смазанными специальной смазкой.

Стартер необходим для приведения триммера в рабочее состояние, его диагностика заключается в проверке натяжения шнура сцепленного с зубьями катушки стартера, которые часто разрушаются при резком запуске.

Нерабочий стартер в бензокосе не подлежит ремонту, его необходимо заменить на рабочий агрегат, в рамках проведения обязательного техосмотра или комплекса ремонтных мероприятий.

Отдельного внимания и ухода требуют режущие элементы, которые всегда необходимо очищать от грязи и скошенной травы после эксплуатации. Регулярный осмотр и тщательная подготовка устройства к работе поможет избежать дорогостоящего и затратного по времени ремонта, всегда быть уверенным в работоспособности бензокосы.

Смазать триммер видео — советы от интернет-магазина Коси Коса

Чем надо смазывать и как это сделать – мы рассмотрели детально. Более скрупулезную работу можно рассмотреть по видео. Также клиентам сайта доступны фото, на которых каждый пользователь триммером найдет для себя полезную информацию. Вообще процесс смазки не занимает много времени и усилий, само средство предлагает по низкой стоимости наш магазин. Вот поэтому, задав запрос в сети «смазать триммер видео» вы обязательно окажетесь на сайте «КосиКоса». Специалисты сняли ролик для полного представления пользователем процесса смазки отдельных элементов и редуктора триммера, что обязательно в контексте работы с любым типом косильного инструмента. Ножи для мотокос в Украине, как один из видов режущей снасти, по выгодным ценам всегда предложит профильный магазин онлайн.

Время от времени, в разгар насыщенных работ по скашиванию травостоя, ваш триммер начинает издавать противные, скрежещущие звуки. Это сетует на отсутствие смазки редуктор – более активно нагруженный узел устройства. А скоро за этими «предупреждениями» может последовать и заклинивание привода…

При работе механическая часть триммера нагружается контактными усилиями на зубья, реакциями сопротивления от налипшей травки (время от времени – с грязюкой), динамическими, ударными нагрузками вследствие повсевременно изменяющегося вращающего момента. Смазка для редуктора триммера

должна по всем параметрам учесть эти особенности, потому подбор марки обязан строго личным.

В расчёт принимаются последующие причины:

1. Бренд производителя. Любая торговая марка небезосновательно ориентируется на смазки собственного производства (о дешёвых китайских изделиях есть вариант побеседовать позднее). Это касается таких производителей, как Husqvarna, Stihl, Huter, Makita и др. Исключение составляют триммеры российского производства: к примеру, Калибр в аннотации юзера вообщем не показывает марку смазки…
2. Вязкость смазки. Как все знают, что остается сделать нашему клиенту смазочные составы разделяются на три группы – высоковязкие (коллоидные бухгалтерской системы, содержащие разные присадки), пластичные компаунды универсального внедрения и твёрдые смазки, размягчающиеся во время работы.
3. Не плохая адгезия к поверхности деталей редуктора, и поэтому в которой требуется смазка не выдавливается в зазоры или наружу узла.
4. Интенсивность употребления смазки редуктором. Тут приходится ориентироваться на свои весовые характеристики опыт и советы профессионалов, так как некие российского автопрома триммеров, уповая на предмет наличия собственных сервис-центров, вообщем не дают чётких советов относительно периода работы редуктора меж 2-мя смазываниями.

Смазать валы бензокосы Huter GGT-2500S. #128515; И всех остальных бензокос!

Расход смазочного материала также зависит от температуры, при какой занимается он сохраняет свою смазочную способность. При нагреве редуктора до 40°С считается, что условия его работы – удовлетворительные, и смазки довольно.
