Как снять магнето с бензопилы

Конструкция и принцип действия системы зажигания бытовой бензопилы

Каждая пила, работающая на бензиновом двигателе, обязательно оборудуется системой зажигания. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра. Для этого система зажигания бензопилы создает электрический разряд, который пробивает пространство между электродами штатных свечей. От исправности этого узла бензопилы во многом зависит правильность и эффективность работы ее двигателя

В связи с этим проверке этой важной части инструмента нужно уделить особое внимание

Электронное зажигание хозяйственной бензопилы в стандартной комплектации состоит из ряда следующих деталей:

• магнето;
• свечи зажигания;
• клавиши, отключающей мотор;
• проводки, соединяющей элементы между собой.

Магнето – это отдельный тип генератора, работающего с переменным током. При работе он создает электрическую энергию, и направляет ее к свече зажигания бензопилы. В устройство магнето входит катушка индуктивности, на которой намотана неподвижная обмотка. Также в конструкцию элемента входит постоянный магнит, который крепится на маховике. При работе бензопилы маховик вращается одновременно с коленчатым валом двигателя.

В нужный момент определенная штатная деталь устройства разводит имеющиеся контакты. Это приводит к резкому увеличению напряжения и вспышке искры между электродами заводской свечи.

При этом повышается риск перегрева контактов. Чтобы исключить это, а также окисление проводки, электрическая схема штатной системы зажигания оборудована конденсатором.

Схема зажигания хозяйственной бензопилы, оснащенной бесконтактным базовым магнето, основана на действии катушки управления. Она выполняет функции регулятора потока напряжения. Устройство электронного блока такой системы зажигания дополнено конденсатором, диодом и тиристором. Последний нужен для пропуска тока с определенными параметрами напряжения. Во время открытия тиристора начинает разряжаться конденсатор, тем самым, создавая ток внутри витков базовой первичной обмотки.

После этого ток преобразуется в высоковольтное постоянное напряжение, которое создает пробой в штатной свече зажигания, расположенной в цилиндре. Стандартная электрическая сеть бензопилы действует по принципу импульса одновременно с поступательными циклическими движениями моторного цилиндра и вращением коленчатого вала.

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного двигателя не зависит от модели инструмента. Поэтому можно говорить о стандартной системе зажигания бензопилы. Состоит она из следующих элементов:

1. Магнето. Является генератором переменного тока. Необходим для снабжения свечи зажигания электрическим током. Внешне данная деталь выглядит как неподвижная обмотка катушки индуктивности и постоянного магнита, который зафиксирован на маховике. Последний вращается одновременно с коленвалом двигателя.
2. Свечи зажигания.
3. Электрического кабеля, который соединяет 2 предыдущих элемента.
4. Кнопки отключения устройства.

Схема зажигания бензопилы проста. После старта инструмента благодаря движению маховика и коленвала образуется вращающееся магнитное поле. Оно в имеющейся обмотке создает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Отличия у различных моделей бензопилы могут заключаться лишь в том, контактной или бесконтактное магнето используется. В первом случае один вывод обмотки идет к свече, а второй — сначала на кнопку отключения, а затем через нее на землю. Во втором случае в устройстве имеется конденсатор, который при разряжении образует ток.

Возможные проблемы

Главная проблема, возникающая во время ремонта — отсутствие необходимой информации по проведению ремонта. Это объясняется тем, что многие зарубежные производители считают, что пила должна быть утилизирована после определенного срока и выработки. Поэтому у многих мастеров возникают определенные сомнения, особенно при ремонте бюджетных моделей.

Но и дорогостоящие профессиональные модели создают определенные трудности:

1. Первая проблема — поставить дорогие запасные части.
2. Для обслуживания и ремонта некоторых узлов пригодиться специальное оборудование.

Конечно, можно провести замену оригинальных запчастей на китайские аналоги, но судя по отзывам, такой способ себя мало оправдывает. Такие комплектующие вырабатывают ресурс лишь наполовину.

Замена деталей системы зажигания бензопилы

Некоторые ранние системы электронного зажигания состояли из двух частей — модуля запуска и катушки. Сегодня они объединены в одной части. На пилах с двойными системами зажигания, модуль триггер может быть заменен без замены катушки. Это легкая работа, как триггер обычно устанавливается с парой винтов. При замене этой части, просто удалите старый модуль и установите новый на его место. Просто убедитесь, что новый модуль имеет хорошую основу. Если вы заметили какие-либо коррозии на монтажных соединениях или если винты не были плотно затянуты, это может быть вашей проблемой зажигания. Модули должны быть хорошо соединены.

Замена катушки является немного более трудным. Катушка зажигания монтируется в корпусе вентилятора рядом с маховиком. Модуль соприкасаясь с магнитным полем магнето маховика, производит энергию для искры и содержит ссылку на опережения зажигания. При замене катушки, удалите старую катушку и осмотрите её. Ищите повреждения от соприкосновения с маховиком. Контакт между катушкой и маховика может быть вызван ослаблением винтов крепления или износа главного подшипника коленчатого вала.

Даже если вы не видите никаких повреждений, проверьте подшипник коленчатого вала. Если вы чувствуете движение и люфт в этом подшипнике, замените подшипник. Также осмотрите маховик. Если все выглядит хорошо, установите новую катушку. Основание катушки должны быть установлено около 1 — 1.5 мм над магнитами на маховике. Если у вас нет лепестков, попробуйте использовать визитную карточку или кусок пачки сигарет в качестве проставки. Поверните маховик, чтобы магниты встали напротив катушки. С прокладкой на месте, затяните крепежные винты катушки удалите прокладку.

При замене катушки зазор должен быть установлен идеально, чтобы гарантировать, что маховик не касается катушки в любой месте его вращения

Также не допустимо использовать толстый картон и толстую бумагу, зазор должен быть соответствующий, уделите этому особое внимание

Устройство стартера

Нередко, производители бензопил оборудуют свои агрегаты стартерами, работающими практически по одинаковому принципу, а именно: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан храпового механизма. Таким образом, в действие приводится барабан со шпицами, который располагается на валу. В это время коленчатый вал делает несколько оборотов, приводящих к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

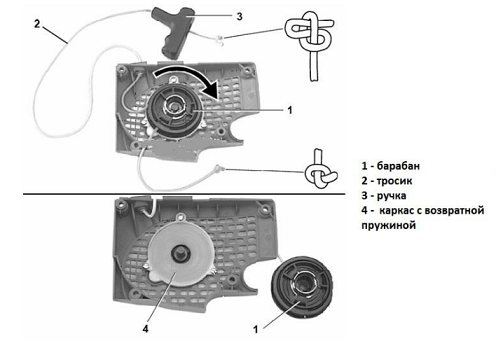

Устройство и принцип работы стартера бензопилы

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью.

Пружина стартера бензопилы

В случае поломки пружины необходимо: извлечь обойму механизма, вытащить пружину, зафиксировав верхнюю ее часть пальцем и немного оттянув в сторону ручку стартера

Затем, намотать новую деталь, избегая при этом перегибов и перекручивания нового пружинного элемента, далее — осторожно зафиксировать обойму

Конструкция бензопилы

Все пилы на бензиновом двигателе конструктивно похожи, поэтому причины поломок одинаковы как для дорогостоящего европейского агрегата фирмы Husqvarna, так и для популярной дешёвой китайской бензопилы «Чемпион 137». Ремонт своими руками можно проводить лишь со знаниями элементарных законов физики, умением чтения схем, чертежей, и наличием навыков работы с механизмами.

Итак, бензопила состоит из:

• двигателя (в основном одноцилиндрового, на два такта, карбюраторного);
• функциональной части (пильная часть с цепью);
• обслуживающих систем (стартер, карбюратор и другие механизмы).

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется осмотреть провода, которые связны с катушкой. Так вы можете обнаружить:

• механическое повреждение;
• обрыв.

Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

• оценивают состояние электрода (он может выйти из строя из-за износа), проверяют целостность изолятора из керамики;
• осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
• коричневый налет на керамике обмотки указывает на гуляющую искру;
• ищут трещину в свече (трескается иногда колпачок).

Зажигание советской бензопилы Внимательно осмотрите катушку на наличие следов топлива. Свеча должна быть сухой (присутствующие следы отложений должны иметь светлый цвет). Если вы найдете излишки топлива, то проблема может быть в карбюраторе, который, подавая большое количество бензина, заливает свечу. Кроме того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Тщательная проверка

Если предварительная оценка состояния катушки результатов не дала, нужно провести тщательную диагностику.

Специалисты рекомендуют взять мультиметр и проверить уровень сопротивления катушки. Изучите оптимальные показатели вашей модели (эта информация есть в инструкции к бензопиле). Учтите, что иногда «прозвон» заканчивается показанием «разрыв цепи», паниковать не стоит, так как во многих пилах используют полупроводниковые детали. Положительный результат проверки указывает на наличие неисправности.
Проверка исправности электрической схемы. Кабель прислоняют к зазору между цилиндром и катушкой. При отсутствии искры пробоя, можно сделать вывод о неисправности высоковольтного кабеля, повреждениях внутренней изоляции.
Проверка наличия искры (также используется специальный прибор). Устройство для тестирования размещают между выводом катушки и колбой свечи (это место называется разрывом цепи)

Обратите внимание на данные, отображенные на экране измерительного прибора, сравните их с оптимальными для вашей бензопилы. Этот метод проверки могут позволить в «домашних условиях» не все, так как специальное оборудование стоит дорого.
Выполнение самодельного зажигания

Этот тест предполагает использование свечи. Ее достают и прислоняют к корпусу цилиндра, одновременно запуская стартер. Следите за искрой. Способ не самый надежный из-за нестандартной скорости вращения маховика (так как положение свечи неестественное), но ею активно пользуются многие мастера.

В полевых условиях, когда вышеперечисленные методы проверки зажигания недоступны, прибегают к такому способу.

Для метод понадобится гвоздик без шляпы, который помещают близко с цилиндром – в 7 миллиметрах от него

Соблюдайте осторожность, чтобы не повредить деталь.
Тяните стартер и следите за искрой. Если она появится и будет яркой, неисправностей нет.

Способ полезен при условии отсутствия электронных узлов. Кроме этого, придется придерживаться таких правил.

1. Не выкручивайте свечу полностью, чтобы не ускорить вращение маховика. Это негативно скажется на работе двигателя.
2. Свечу размещают так, чтобы расстояние между ней и цилиндром было не менее того, которое рекомендовано с учетом модели компрессии пили и диэлектрических свойств используемой топливной смеси (в среднем размещают на расстоянии 7 миллиметров).

Проверка системы зажигания

Первое, что нужно сделать при разрушении бензопилы, — это проверить свечу зажигания, отсоединив провод и осторожно закрутив его специальным ключом. Компоненты системы зажигания бензопилой: 1 — маховик с магнитами, 2 — модуль зажигания, 3 — свеча зажигания, 4 — высоковольтный провод

Компоненты системы зажигания бензопилой: 1 — маховик с магнитами, 2 — модуль зажигания, 3 — свеча зажигания, 4 — высоковольтный провод

Открутите свечу зажигания, чтобы проверить ее состояние.

Ее внешность говорит о многом:

• Сушат. Скорее всего, топливная смесь не попадает в цилиндр. Это не система зажигания, поэтому свеча зажигания ввинчивается обратно.
• Сильно залитый топливом. Причина избытка топливной смеси заключается либо в нарушении правил запуска, либо в неправильной настройке карбюратора. Свеча зажигания тщательно вытерта, подача топлива отключена, а стартер включен — для удаления избытка топлива и вентиляции камеры сгорания. Затем свеча ставится на место и механизм перезапускается.
• Он был покрыт черной сажей. Это может указывать на использование масла низкого качества, неправильно отрегулированного карбюратора или неправильно рассчитанного соотношения бензина и масла. Свечу следует вымыть, очистить от нагара с помощью острого предмета (шило или игла), протереть электроды кожей и поставить на место.

При проверке свечи зажигания необходимо обратить внимание на зазор между электродами: от 0,5 до 0,65 мм считается нормальным. Поврежденные или изношенные прокладки необходимо заменить

Большое количество черной сажи на свече зажигания указывает на неисправность двигателя

Искра также должна быть проверена на полную достоверность. Для этого наденьте кабель зажигания на свечу зажигания, соедините гайку и цилиндр свечи зажигания плоскогубцами, запустите стартер и следите за искрами. Если его нет — свечу нужно заменить. Если новая свеча зажигания также не излучает искру, проблема заключается в высоковольтном проводе или отсутствии подключения к свече зажигания.

Устройство и принцип работы системы зажигания бензопилы

Стандартная система зажигания карбюраторного мотора состоит из:

• магнето;
• свечи зажигания;
• электрокабеля, соединяющего их между собой;
• клавиши отключения двигателя.

Схема зажигания бензопилы «Урал»

Магнето представляет собой вид генератора переменного тока, который снабжает электроэнергией свечи зажигания. Он состоит из неподвижной обмотки катушки индуктивности и постоянного магнита, закрепленного на маховике, вращающемся вместе с коленвалом бензинового мотора. Движущееся магнитное поле создает в низковольтной обмотке электродвижущую силу, которая преобразуется трансформатором в напряжение с потенциалом, достаточным для получения искры.

У контактных магнето первый вывод высоковольтной обмотки подключен к свече зажигания, а второй через механический выключатель – на землю. В определенный момент специальный элемент конструкции разводит контакты, что приводит к резкому повышению напряжения в сети и проскоку искры в межэлектродном пространстве свечи.

Схема зажигания бензопилы с бесконтактным магнето основана на работе управляющей катушки, играющей роль регулятора подачи напряжения. В электронный блок входят также диод, конденсатор и тиристор, пропускающий ток с напряжением определенной величины. При его открытии конденсатор интенсивно разряжается, образуя ток в витках первичной обмотки, который индуктируется в высоковольтное напряжение, дающее пробой на свече зажигания, установленной в цилиндре. Электрическая сеть работает в импульсном режиме в такт с поворотом коленчатого вала и поступательным движением цилиндров.

Угол опережения зажигания

Механическое устройство и заводская установка магнето обеспечивают совпадение времени разряда свечи с оптимальным положением движущегося поршня. Для четырехтактных бензиновых двигателей проскок искры должен происходить еще до прихода поршня в верхнюю мертвую точку — это объясняется тем, что процесс полного возгорания топливовоздушной смеси занимает определенное время. Скорость движения деталей двигателя сопоставима со скоростью воспламенения топлива, поэтому поршень с момента проскока искры до момента создания горящими газами экстремально высокого давления успевает пройти некоторый путь.

Для каждого двигателя существует угол опережения зажигания. Он равен выраженному в градусах повороту кривошипа с момента пробоя в межэлектродном пространстве свечи зажигания до момента, когда поршень окажется в верхней мертвой точке. Этот показатель зависит от многих параметров, включая конструктивные особенности двигателя и свойства топливной смеси.

• не заводится двигатель;
• мотор работает, но с заметными перебоями;
• наблюдается снижение мощности инструмента.

В этих случаях не следует торопиться обращаться в сервисный центр. Попробуйте сначала отрегулировать зажигание самостоятельно.

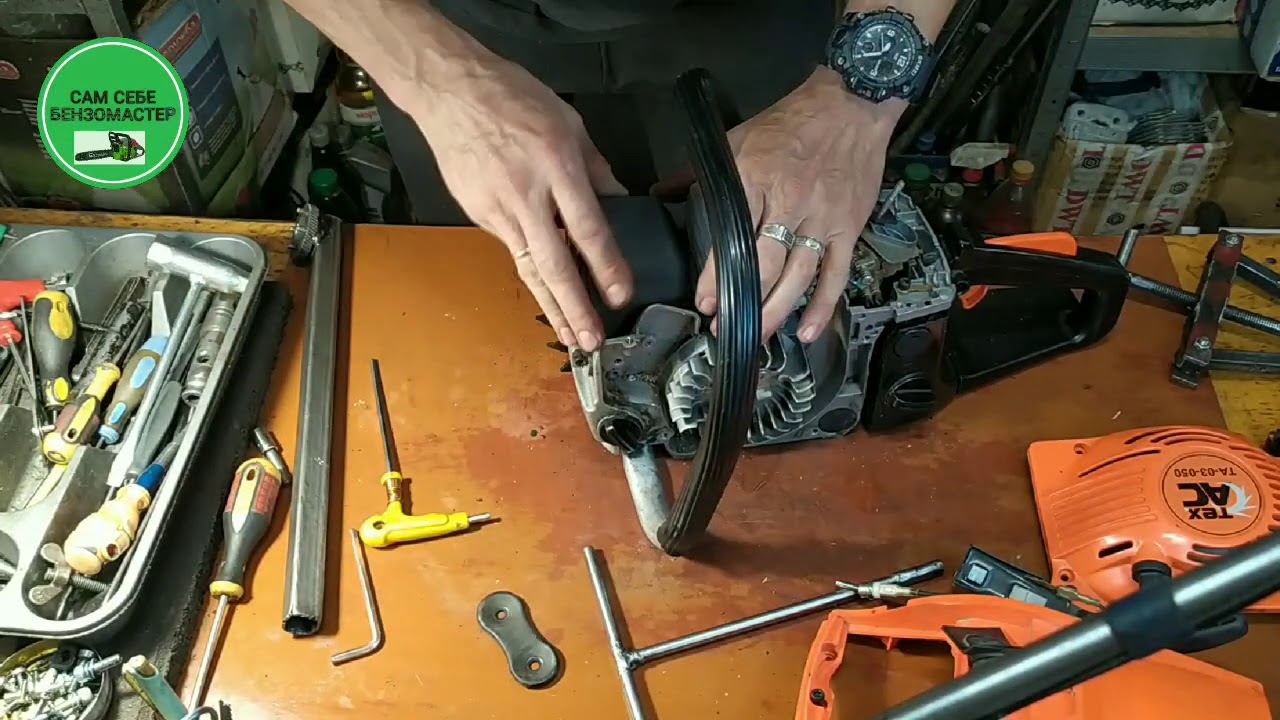

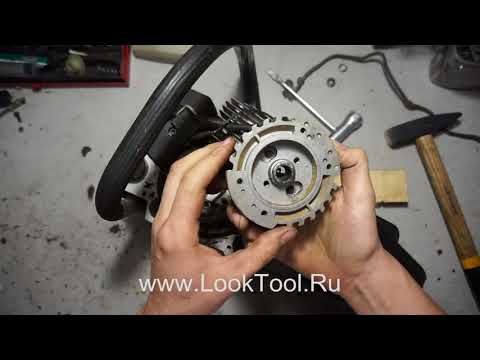

Как СНЯТЬ МАГНИТ ЗАЖИГАНИЯ на Бензопиле

Достаточно нередко при ремонте бензопилы появляется необходимость снять магнит зажигания, как его снять?.

Коварство такой поломки состоит в том, что диагностика ниже приведенными способами не дает сто процентной уверенности в работоспособности катушки зажигания. Такая неявная поломка, когда искра вроде есть, но она не совсем правильная, часто вводит в заблуждение и заставляет списывать проблемы с катушкой зажигания на неисправность карбюратора. Типичные действия в таких случаях. это увеличение подачи топлива. Получается, что поджечь обогащенную смесь такая искра может, а правильную нет. Но использование обогащенной смеси приводит к быстрому износу цилиндро-поршневой группы и глушителя. Поэтому в таких спорных ситуациях лишний раз проверьте и карбюратор, и катушку зажигания.

Типология поломок бензопилы

Перед тем как разобрать бензопилу нужно правильно определить тип поломки. Любая неисправность в работе пилы условно относится к одному из двух типов. Первый — поломка двигателя. Проблемы возникают в системах зажигания, подачи топлива, подачи воздуха, вывода отработанных воздушных смесей, цилиндро-поршневой группе.

Второй тип — неисправности в остальных системах агрегата. Это поломки аварийного тормоза, муфты сцепления, направляющей шины, смазочной системы и других деталей.

Набор инструментов для проведения ремонта:

• ключи разной величины;
• ключ для снятия свечей зажигания;
• отвёртки разной величины и формы;
• схема пилы.

Конструктивные элементы бензопил

Все бензопилы схожи по структуре, независимо от того, сделаны ли они в Европе (ECHO, Stihl, Husqvarna) или дома (Cedar, Urals) Основные элементы расположены внутри корпуса — топливный бак и двигатель, а снаружи — стартер, рукоятка, часть пилы (шины) с цепью. Резким рывком кабеля запускается двигатель, и это лезвие пилы.

Для начала предлагаем вам ознакомиться с видеоклипами, в которых показано, как устроена бензопила и как она работает:

Время от времени в пилах возникают неисправности, требующие разборки. Что может случиться с таким простым механизмом, как бензопила? По крайней мере, следующее:

• Прекращает запуск;
• Начинается, но скоро останавливается;
• Он перестает функционировать в контексте;
• Теряет силу;

Большинство проблем связано с отказами двигателя (топливная система, система выпуска отработавших газов, зажигание, часть цилиндра с поршнем) или неисправностями других систем и компонентов (сцепление, цепной тормоз, шина, система смазки). Рассмотрим наиболее распространенные неисправности и способы их устранения.

Рабочая бензопила запускается одним рывком и не проходит резку

READ Замена маслонасоса на бензопиле Husqvarna 340

Как выставить зажигание на бензопиле?

Как и в случае с постоянной необходимостью самостоятельной регулировки карбюратора, используемая в частном хозяйстве или на вале леса бензопила должна поддаваться своевременной настройке встроенного штатного зажигания. Суть этой процедуры заключается в установке зазора, первоначально предусмотренного между маховиком силового агрегата и штатной катушкой зажигания. Величина этого зазора изначально может быть разной – все зависит от предназначения, а также конструктивных особенностей пилы. Средним считается дистанция, равная не менее 0,2 и не более 0,4 мм. В случае нарушения правильного зазора, система базового зажигания не сможет вовремя генерировать искру, требуемую для своевременного мгновенного воспламенения заправленной топливной смеси.

Отрегулировать зажигание на бензопиле оператор может непосредственно в таком порядке:

1. Сначала необходимо немного ослабить пластиковые болты, предназначенные для фиксации элемента штатного зажигания;
2. Далее магниты, предусмотренные на маховике, потребуется подвести к заводской катушке;
3. Затем между базовой высоковольтной катушкой и встроенным маховиком двигателя нужно установить самодельный или ранее купленный шаблон. После этого болты фиксации катушки потребуется закрутить в обратном направлении;
4. Далее оператор должен аккуратно извлечь шаблон.
5. В конце потребуется прокрутить встроенный маховик. Одновременно с этим нужно проследить, чтобы при вращении элемент не задевал катушку и другие детали бензопилы.

Если по некоторым причинам регулировка зажигания бензопил ы привела к постоянному контакту маховика, значит необходимо осмотреть усики, фиксирующие его на штатном месте. Если они деформировались, то крепежи потребуется заменить.

Порядок проверки и настройки правильной работы двигателя

Наиболее уязвимым элементом карбюраторного двигателя является свеча. Она же позволяет судить о вероятных причинах неисправности отдельных агрегатов бензинового мотора. Рекомендуется следующий порядок действий.

1. Демонтировать свечу и произвести ее осмотр. Сухая свеча с легким коричневым оттенком электродов может считаться исправной.

2. При обнаружении следов топлива на свече следует проверить работу карбюратора, который дает в цилиндр избыточное количество бензина, заливая его. Наличие темного налета свидетельствует о вероятных изменениях в геометрии цилиндра или поршня.
3. Если внешний вид свечи не выявил отклонений от нормы, проверяют работоспособность электрической схемы. Сначала высоковольтный кабель, подающий напряжение на свечу, подносят с небольшим зазором к цилиндру и приводят в движение шнур стартера. При этом должна возникать искра пробоя. Ее отсутствие может говорить о неисправности кабеля. В этом случае его проверяют тестером и меняют на исправный, если обнаружится его надлом или повреждение изоляции.
4. В случае исправности высоковольтного кабеля следует проверить катушку зажигания и провод, идущий к кнопке отключения. Если визуальный осмотр не выявил явных повреждений, надо прозвонить катушку зажигания, сравнив показания тестера с характеристиками, указанными в инструкции по эксплуатации бензопилы. При обнаружении неисправности придется заменить весь блок на аналогичный.

Катушка зажигания бензопилы

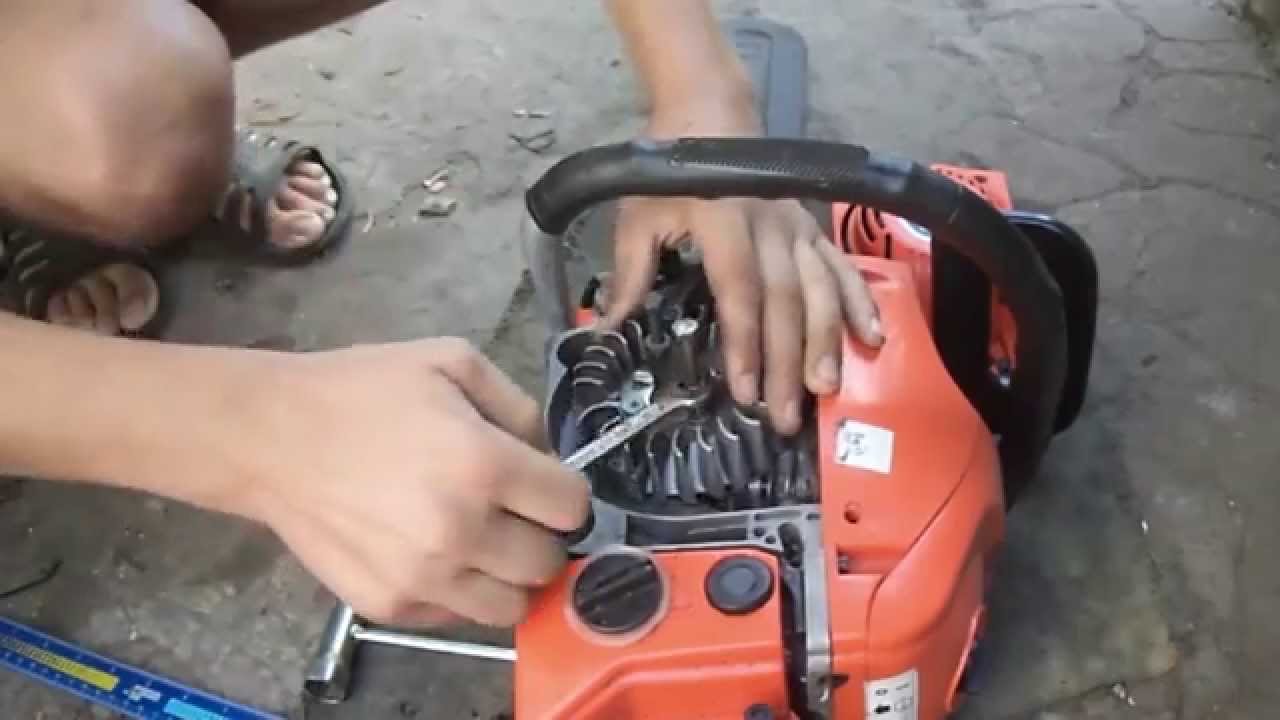

В процессе установки на двигатель нового электрического модуля следует настроить зазор магнето. Оптимальное расстояние между маховиком и катушкой зажигания составляет для большинства бензопил 0,2-0,4 мм.

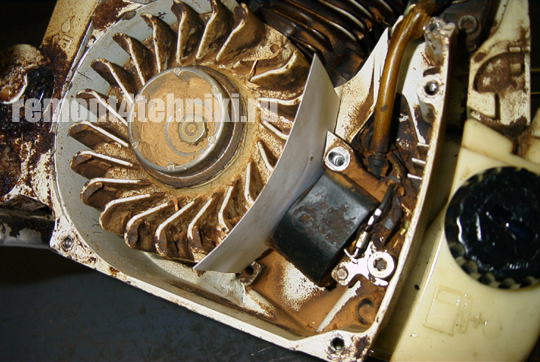

Зазор между магнето и маховиком

При столь малом зазоре использовать для прямого измерения доступный измерительный инструмент не удастся. На практике для пилы Хускварна применяют шаблон в виде прокладки, вырезанной из тонкого и гибкого листового материала необходимой толщины. Его зажимают в пространстве между маховиком и катушкой при ее установке, а затем вытягивают наружу.

Чтобы не требовалось прибегать к регулировке зажигания, эксплуатируйте инструмент аккуратно, избегая ударов. В частности, это касается бензопил с электронными чипами в системе зажигания, так как они очень чувствительны к механическим повреждениям.

Как проверить катушку зажигания бензопилы?

Если после настройки необходимого зазора хозяйственная бензопила по-прежнему не заводиться, значит, неисправна сама катушка. Чтобы определить точную причину поломки, потребуется выполнить следующие действия:

• проверить деталь прибором, измеряющим наличие искры – для этого прибор необходимо подключать в разрыв электроцепи между высоковольтным заводским проводом штатной катушки и свечой;
• сделать замеры сопротивления штатной катушки – этот способ используется не часто, так как владельцу хозяйственной пилы нужно заранее знать точные значения сопротивления катушки. Кроме того, помимо индуктивной катушки зажигание содержит определенные полупроводниковые элементы, которые помогают формировать необходимый высоковольтный импульс. Проблемы в них можно определить только после предварительного нагрева. Чтобы измерить сопротивление, от катушки потребуется отключить колпачок и бронепровод. У неопытного пользователя бензопилой это может вызвать трудности, поэтому проводить такого рода проверку лучше всего только в условиях специализированных мастерских;
• проверить катушку непосредственно при помощи свечи – для этого штатную свечу потребуется выкрутить и приложить ее к цилиндру. Далее необходимо резко потянуть за пластиковую ручку встроенного стартера и понаблюдать за искрой, образовавшейся между контактами используемой свечи. Нужно отметить, что этот способ дает лишь приблизительное понимание об исправности заводской катушки. Дело в том, что используемая свеча в момент проверки не находиться под нужным давлением, в результате чего стандартный маховик, по причине отсутствия нужной компрессии, изначально будет вращаться быстрее.

https://youtube.com/watch?v=3L-ja5c7ObY

Для его выполнения нужно действовать в таком порядке:

Сначала необходимо снять колпачок, установленный на свече, и аккуратно вставить в него небольшой гвоздь

Делать нужно очень осторожно, чтобы не повредить внутреннюю полость колпачка. «Шляпку»используемого  гвоздя лучше предварительно откусить плоскогубцами, так как таким образом его будет легче извлечь из колпачка;
Воткнутый гвоздь потребуется расположить на расстоянии примерно 6–7 мм от заводского цилиндра двигателя бензопилы;
Далее нужно завести мотор пилы

При этом свеча должна быть вкручена в штатное отверстие в бензопиле. Запуск мотора приведет в действие систему зажигания садового инструмента;
Во время запуска двигателя нужно понаблюдать за искрой. При включении мотора она должна иметь более насыщенный ярко-синий цвет. Если оттенок искры отличается, то это говорит о неисправности катушки.

Выполнять ремонт неисправной катушки, как правило, бесполезно, так как она не поддается восстановлению. Сломанную деталь лучше всего сразу заменить.
