В каких случаях необходим ремонт или замена шестерни
Самая распространённая проблема, при которой придется заменять шестеренку шуруповерта (к примеру, модели «Интерскол») — сгорел сам моторчик. В таком случае необходимо приобрести новый двигатель, на котором уже имеется шестеренка. Но, есть важный нюанс — проблема заключается в том, что на электромоторе заводская шестерня может не подходить к тому редуктору, который установлен на самом шуруповерте. В этом случае требуется либо искать движок, который соответствует размерам редуктор, либо же произвести операцию по замене маленького узла.
Опытный мастер может понять, что предстоит замена рассматриваемого узла в том случае, если при работе в редукторе начинают появляться посторонние шумы, а также в процессе вращения шпинделя наблюдаются проскальзывания, или большие рывки.
Рассматриваемый узел не подлежит ремонту даже, если он выполнен из металла, а потому его необходимо заменить.
Все операции, которые могут прийти в голову мастера для ремонта шестерёнки, окончатся неудачей из-за малых размеров узла и невозможности надежного крепления отпавших зубчиков, а потому не стоит тратить время.
Виды патронов
Зажимные устройства шуруповертов делят на:
Отличие заключается, в основном, в том, что самозажимные модели фиксируют изделия автоматически.
Если инструмент имеет блокиратор, можно использовать одномуфтовые цилиндры.
При отсутствии блокиратора придется использовать двухмуфтовый тип.
Элементы с одной муфтой можно зажать одной рукой.
Для работы с другим типом требуется участие обеих рук.
Быстро- и самозажимные модели предназначены, в основном, для современных инструментов.
Модели с автоматическим зажимом удобно использовать тем, кому приходится быстро и часто менять различные насадки.
Ключевые варианты менее удобны, зато более надежны. Они лучше зажимаются и устойчивей к ударным нагрузкам.
Если цилиндр будет использоваться в интенсивном режиме, рекомендуется выбирать шуруповерт с ключом.
Назначение всех деталей и узлов инструмента — как они называются
Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.
- Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
- Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
- Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
- Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
- Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
- Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
- Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
- Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы
Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.
Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.
Преимущества и недостатки
Болгарка Metabo создана для работ по шлифовке, резке, зачистке изделий из различных материалов, будь то камень, дерево, металл или пластик.
Данный электроинструмент имеет ряд преимуществ.
К недостаткам болгарки Metabo можно отнести лишь их цену, которая довольно высокая. Но качество прибора вполне ее оправдывает.
Болгарки Metabo можно разделить на несколько видов.
По типу питания
Здесь представлены как инструменты, работающие от сети, так и аккумуляторные модели. Компания Metabo направила свои разработки на освобождение строительной площадки от сетевых проводов, поэтому многие модели УШМ данного производителя работают от батареи. Хотя для консервативных строителей есть в ассортименте Metabo и сетевые приборы.
Также под данным брендом выпускаются и пневматические болгарки. В их устройстве отсутствует двигатель, а запуск прибора осуществляется путем подачи сжатого воздуха, который воздействует на лопасти внутри прибора и заставляет круг вращаться.
По применению
Болгарки Metabo выпускаются как в бытовом исполнении, где мощность прибора невелика, так и в профессиональном с более широким функционалом и увеличенной мощностью и крутящим моментом.
По размеру дисков
Производитель выпускает УШМ с различным диаметром отрезных кругов. Так, компактные модели бытового назначения имеют диаметр устанавливаемого круга 10-15 см. У профессиональных же инструментов данный размер доходит до 23 см.
Есть в ассортименте болгарок ТМ Metabo и УШМ с плоским редуктором.
Запрессовка планетарной шестерни
Процесс запрессовки — является практически обратным распрессовке.
Упорный шар переносится на противоположный торец шпинделя (со стороны резьбы)
Рабочей наставкой теперь выступает практически любой цилиндр (огромные допуски между внутренним диаметром и зубчатым венцом планетарной шестерни)
Предварительно все подготовлено к запрессовке (заменен опорный подшипник вала шпинделя во фланце — т.к. лично мы, при посадке в натяг его меняем в 99% случаев что вообщем-то сходится с регламентами и с логикой. Подшипники мы также рекомендуем устанавливать в заранее хорошо разогретый алюминиевый корпус — так его можно установить практически пальцами, исключив повреждения)
Максимально разогревается снятая планетарная шестерня !!! 80-140° (более чем достаточно технического фена и 2-3 минут времени). Чем больше будет разогрета планетарка — тем меньше натяг (С°= Ø мм), соответственно прессовать проще и детали целее. Не забывайте использовать средства индивидуальной защиты!
Не имеет значения (кому как удобнее, но лично мне нет), но теперь узел в прессе размещен вверх «ногами»: рабочая наставка (например накидная головка), шестерня, фланец (с уже установленным подшипником) и вал шпинделя до первого упора (как правило есть заводская заходная фаска)
Также выбираем свободный ход. Убеждаемся в отсутствии перекосов. Прессуем также желательно плавно, без рывков
Сопровождающий звонкий звук, дойдя до упора станет глухим! Важно с первого раза запрессовать в номинальные посадки! (Если был паз под стопорное кольцо — оптимальный индикатор контроля вхождения, если его не предусмотрен, переверните узел и оцените внешне относительно подшипника)
Также существует технология, параллельно охлаждать вал шпинделя , но…Во первых: нашей практикой показало, что соблюдая все вышеперечисленное, как вал, так и шестерня размер практически не теряют . Во-вторых: при одновременном охлаждении вала, при запрессовке время будет идти на мгновения, что требует опыта и сноровки. В-третьих: не исключена тепловая деформация металлов
Особенности ремонта двигателя
У шуруповертов применяются двигатели с постоянным током, для изготовления которых применяется цилиндрический корпус с магнитами. В корпусе расположен якорь с обмоткой и щетками. Чтобы проверить двигатель, следует отсоединить редуктор и проводку, которая идет от кнопки, и выполнить замер сопротивления обмотки якоря при помощи тестера. Если отсутствуют показания, то это свидетельствует о том, что есть обрыв, а в случае крайне низкого значения можно говорить о замыкании. Показатели сопротивления необходимо измерять на конце вала и поверхности пластины. Оно должно быть больше нуля. Неисправность якоря приводит к тому, что инструмент может отключиться в процессе работы, также может произойти потеря мощности, искрение и задымление.
Нередко случается так, что если ломается двигатель, то шестеренка может быть исправной. Поскольку многие двигатели с запрессованной шестерней на валу, то снять ее достаточно трудно. Чтобы это осуществить можно воспользоваться специальным съемником или использовать подручные средства. Не используйте для этого плоскогубцы или гвоздодер, так как это чревато изгибанием вала и порчей зубьев шестерни.
Что может потребоваться для работы
Процесс разборки болгарки требует
наличия нескольких инструментов:
- гаечные ключи;
- отвертки;
- пассатижи;
- тиски;
- молоток;
- смазка;
- ветошь;
- газовый ключ.
Сложность разборки болгарки связана затем, что детали имеют очень плотное соприкосновение. Это позволяет справиться с самыми высокими нагрузками. Детали во время работы не сдвигаются, и даже не возникает колебательных движений. Это, разборку намного лучше сделает мастер, однако есть вариант попытаться нашему клиенту остается сделать самому при максимальной аккуратности.
Инструменты, необходимые на работе: круглогубцы, линейка, штангенциркуль, плоскогубцы, электродрель, стальная щетка, мегомметр.
Устройство и неисправности шуруповёрта
Все отвертки похожи. Они состоят из последующих многофункциональных подразделений:
Все составляющие устройства находятся в крепком и эстетическом корпусе, который имеет прорезиненное ручку, кнопки управления и регулирования, также гнездо для установки аккума (если отвертка предназначена только для работы от сети двести 20 В, это делает не имеет батареи).
Если вы не нажмете кнопку запуска стопроцентно, отвертка может скрипеть. Нормально, чтоб движки неизменного тока работали при запуске и при малых об / мин.
Ремонт аккумулятора
В отвертки употребляются три типа аккумов:
Храните все типы аккумов раздельно от отвертки и зарядного устройства. Если они не употребляются долгое время, их необходимо заряжать раз за месяц.
Если аккумулятор не заряжается, вытащите его. Он состоит из нескольких батарей. Проверьте напряжение в каждом при помощи тестера. Рабочее напряжение обозначено на корпусе (она схожа для всех частей). Поменяйте неисправные батареи.
Аккумулятор отвертки состоит из нескольких частей, позвонив в каких вы сможете отыскать и поменять вышедшие из строя
Устранение быстрого разряда аккумулятора
Если аккумулятор нереально вытащить, вероятнее всего, кнопка разблокировки заклинила. Необходимо снять высшую часть корпуса, отключить аккумулятор, разобрать его и отрегулировать кнопку.
Разборка и ремонт редуктора
Главные элементы коробки:
Они сделаны из металла и пластика. Кольцевая передача. Это цилиндр с внутренними зубцами по всему его окружности. Спутники движутся по зубам.
1-ый носитель имеет две передачи на обоих концах. 1-ая шестерня мотора на солнце. Она заходит меж спутниками первого носителя. 2-ое солнце с обратной стороны заходит меж спутниками второго носителя. В двухступенчатой коробке передач 2-ой носитель соединен с валом, на который наложен картридж. Трехступенчатая коробка имеет очередной механизм. Все эти детали размещены снутри кольцевой передачи.
Движок передает вращение спутникам первой степени за солнечную передачу. 1-ый носитель направляет вторую ступень спутников. Если есть 3-я степень, то 2-ой носитель крутит ее. Спутники всех степеней крутятся снутри кольцевой передачи. Последний носитель направляет вал патрона. Скорость падает с каждой передачей вращающего момента.
Последовательность разборки коробки:
При демонтаже коробки все детали снимаются поочередно: поначалу спутники первой степени, а потом второго
Разложите все части разобранной коробки в порядке, чтоб потом было легче собрать.
Нередко ремонт редукторов ограничивается чисткой и смазкой. Не переусердствуйте со смазкой, иначе устройство будет работать хорошо..
Ремонт двигателя
Отвертка использует двигатель
постоянного тока в цилиндрическом корпусе с магнитами. Внутри есть якорь с обмотками и щетками. Чтобы проверитьдвигатель , отключите коробку передач и провода, ведущие к кнопке, и измерьте сопротивление обмотки арматуры мультиметра. Отсутствие показаний устройства указывает на открытую цепь, а очень низкое значение указывает на короткое замыкание. Сопротивление коллектора измеряется на валу и каждой пластине. Он должен быть нулевым. Неисправности арматуры приводят к отключению во время работы, потери мощности, искр и дыма.

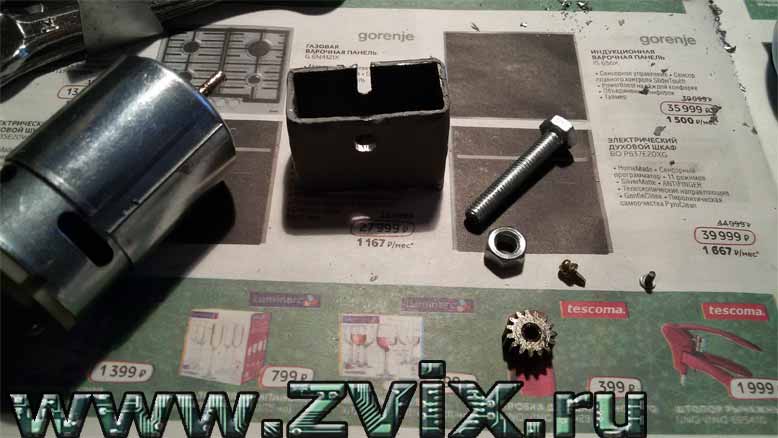

Снимаем шестерню с вала двигателя. Ремонт зарядного устройства
Частые поломки зарядного устройства
Если мы разобьем зарядное устройство отвертки, то мы увидим нисходящий трансформатор и плату. Через сетевой провод напряжение подается на первичную обмотку трансформатора. Тепловой предохранитель последовательно соединен с сетевой обмоткой, поэтому сначала перегревается и защищает обмотку от разрыва. От вторичной обмотки напряжение переходит на диодный мост. Если зарядка пропускает ток, то вокруг диодов образуется желтизна. Обмотки трансформаторов перегреваются, диоды пробиваются.
Зарядное устройство для отвертки состоит из нисходящего трансформатора и платы с электроникой
Тестирование обмотки якоря и пластин коллектора мультиметром
Часто, когда двигатель
выходит из строя,шестерня остается целой. Поскольку в большинстве двигателей он прижимается к валу, его трудно снять. Купите специальный съемник или используйте подручные средства. Не пытайтесь делать это с помощью плоскогубцев или гвоздевого удара, вы согнете вал и испортите зубы передач.
Как сделать ремонт шуруповерта своими руками
Самое востребованное приспособление для любого домашнего мастера — это шуруповерт. Но случается так, что устройство выходит из строя. Естественно, если усилия допускают в качестве альтернативы можно использовать электрическую дрель. Однако при выполнении деликатных работ, где электродрель использовать нельзя не подходит, придется отдать шуруповерт в ремонт специалистам. Но для экономии времени и домашнего бюджета, оптимальнее всего произвести ремонт шуруповерта своими руками. Чтобы это сделать правильно, необходимо изучить его устройство и ознакомиться с принципами работы каждого отдельного узла инструмента.
Неисправности, которые возникают у шуруповерта
Большинство современных шуруповертов оснащены стандартной однотипой схемой устройства. По этой причине все они имеют одни и те же неисправности. Среди основных дефектов, которые свидетельствуют о поломке инструмента можно отметить проблемы с:
- неисправностью аккумуляторов;
- износом щеток;
- поломкой кнопок;
- биением патрона;
- безрезультатностью попыток вкл/выкл;
- возникновением перебоев.
Каждую такую поломку можно легко устранить собственными силами, при наличии опыта в использовании измерительных и паяльных приборов. Помните, что в определенных ситуациях не исключается полная замена узлов, поскольку далеко не каждая деталь продается по отдельности.
Для просмотра онлайн кликните на видео ⤵
Как перепрессовать шестерню двигателя шуруповерта? Самый легкий способ! Подробнее
Как БЫСТРО снять шкив — шестерню двигателя шуруповёрта , принтера и т/д. Подробнее
Как снять шестерёнку при замене мотора шуруповёрта? Подробнее
Как заменить шестерню двигателя шуруповерта Подробнее
СЪЁМНИК для шестерней! Подробнее
Снять шестерню с неисправного двигателя шуруповерта. Простейший способ ! Подробнее
Как легко поменять и перепрессовать двигатель шуруповёрта? Подробнее
как снять шестерню с двигателя шуруповерта Подробнее
Как снять шестерню с двигателя шуруповерта Подробнее
Самодельный съёмник шестерен v1.1 Подробнее
Как снять звездочку двигателя шуруповерта Подробнее
Как быстро снять шестерню с двигателя шурупавёрта Подробнее
Как снять шестерню с электродвигателя Подробнее
Перепрессовка (снятие) шестеренки с моторчика шуруповерта. Ссылка на мини-дрель в описании. Подробнее
Как заменить шестерню двигателя шуруповерта\Replacement engine of the screwdriver Подробнее
ремонт моторчика шуруповерта Подробнее
Замена двигателя с перепресовкой шестеренки на Makita Подробнее
Самодельный съёмник шестерен v1.2 Подробнее
Ремонт шуруповерта / Самодельный съёмник шестерени Подробнее
Источник
Демонтаж редуктора
Чтобы проникнуть внутрь редуктора, необходимо для начала отсоединить электромеханическую начинку шуруповерта от нижней части корпуса, что можно легко осуществить, так как детали не закреплены.
Потом нужно открутить 4 винта, скрепляющие две половинки этого механического блока, но делать это лучше, расположив его вертикально.
Когда крепежные элементы будут вывинчены, следует аккуратно (так, чтобы содержимое не вывалилось из пластмассового корпуса) отсоединить две части редуктора друг от друга, стараясь добиться, чтобы разграничительная шайба, отделяющая первые две ступени редуктора от третей, осталась на той половине, которая взаимодействует с двигателем.
Таким образом, сохранив целостность первой и второй ступени, в конструкцию которых нет смысла вмешиваться при данной поломке, вы сможете сосредоточиться на третьей ступени, состояние которой поможет понять, в чем проблема и как отремонтировать шуруповерт своими силами.
Как видно на предыдущем фото, три небольшие шестерни (сателлиты), относящиеся третей ступени планетарного механизма, находятся в хаотичном состоянии. Их штифты (оси), возможно из-за сильной вибрации расшатались и выпали из отверстий, предназначенных для них, поэтому вал, приводящий в движение патрон, не взаимодействует с редуктором и потому свободно вращается.
Как удалить шпиндель: советы
Ось шпинделя работает совместно с главной шестерней, которая содержит:
Чтобы провести разборку шпиндельного корпуса, необходимо сначала удалить главную шестерню, с какой целью применяются специальные приспособления.
Удалив шестерню, корпус устанавливают в тиски
Приложив деревянный брусок, ударяя по ней молотком, с высокой осторожностью извлекают шпиндель, где надет подшипник. Удаление подшипника делается вышеописанным способом
Разборка редуктора должна выполняться регулярно, особенно когда инструмент подвергался интенсивной эксплуатации. Проведя разборку, выполняют замену смазки. Чаще всего применяется «Литол-24». Необходимо заметить, что смазка должна меняться постоянно через определенный период. Как снять ведущую шестерню с ротора болгарки. Это позволяет увеличить срок работы редуктора на не один год, благодаря пониженному износу его составляющих деталей.
Как собрать шуруповерт Интерскол
После проверки работоспособности шуруповерта можно приступать к его сборке. Для этого нужно соблюсти последовательность действий, обратную разборке:
Поставить на место электродвигатель инструмента. Установить в паз корпуса кнопку включения устройства, проверив прочность и правильность ее посадки. Поставить муфту переключения скоростей вращения насадки и патрона. Поставить на место редуктор, предварительно почистив и смазав все его рабочие элементы. Закрутить болты, соединяющие 2 половинки корпуса
Важно не пережимать их сильно. Это может привести к растрескиванию их посадочного места
Установить на место патрон и поворотный корпус
Все шарики при этом должны быть смазаны и стоять на своих местах. Подсоединить аккумулятор.
Для того чтобы выполнить правильно сбоку устройства, разбирая его, следует все части складывать строго последовательно один за другим. В таком случае не возникнет вопросов, какой элемент идет в сборке за каким.
Продлить длительность использования инструмента можно, соблюдая правила его эксплуатации. Например, не приступать к работе, не проверив уровень зарядки аккумуляторной батареи, на протяжении длительного времени не использовать устройство на больших оборотах, при использовании насадки учитывать размер посадочного места патрона, перед началом работы проверить правильность фиксации насадки.
Как отремонтировать патрон
Патрон у каждой определенной модели шуруповерта отличается от аналогичных элементов других моделей. Основной отличительной особенностью является способ крепления патрона:
Для определения способа крепления, оптимальнее всего воспользоваться маркировкой, которая наносится на гильзу патрона:
При разборке патрона снимается заглушка у основания
Пластиковые заглушки нужно осторожно поддеть ножом. Металлические следует выбивать молотком, нанося удары по основанию патрона:
Наиболее часто встречаемая неисправность патронов:
Чтобы выяснить причины и устранить их, нужно выполнить ряд следующих действий:
Стоит учитывать, что приобрести кулачок или конусную гайку достаточно трудно, поскольку на рынок они поставляются в полной комплектации. Но их можно снять с других аналогичных патронов. В связи с этим неисправные патроны оптимальнее всего заменить на новые. Во время покупки нового элемента рекомендуется идти в магазин с шуруповертом и демонтированным старым патроном.
История появления устройства
Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.
Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.
Как правильно разобрать шуруповерт — инструкция для новичков
Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:
Разборку нужно проводить на столе, чтобы не растерять составные детали
Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию
В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно
Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.
