Как снять звездочку с бензопилы

Замена Ведущей Звездочки На Бензопиле Партнер

Как снять и поменять звездочку с бензопилы?

Многих хозяев бензиновых цепных пил после поломки устройства тревожит вопрос о том, как снять звездочку бензопилы.

При проведении подмены звездочки, все работы должны проводиться аккуратненько и с осторожностью. Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания

В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки

Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания. В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки.

До того как проводить ремонт бензопилы, следует изучить ее конструкцию. Чтоб выполнить подмену 1-го из главных частей конструкции устройства — ведомую звездочку — требуется изучить принцип работы сцепления агрегата.

Конструкция сцепления агрегата

Бензопилы являются агрегатами, которые оснащаются ведущими звездочками, представляющими из себя единый комплекс с корзиной сцепления.

Сцепление срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.

На агрегатах устанавливается сцепление центробежного типа, которое срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.

При работе мотора агрегата на холостых либо малых оборотах, элементы корзины сцепления, имеющие фрикционные накладки, владеют определенным уровнем свободы в круговом направлении. Наличие свободы перемещения приводит к тому, что под действием пружин элементы притягиваются к центру вала вращения и не производят передачи вращательного движения на барабан звездочки. При повышении оборотов мотора аппарата центробежная сила превосходит усилие пружин, что приводит к смещению частей с фрикционными накладками. Эти элементы под действием центробежной силы прижимаются к внутренним стенам барабана. За счет такового контакта происходит передача вращательного движения на барабан и звездочку, которая приводит в движение пильную цепь инструмента. Звездочка бензопилы может размещаться или снаружи инструмента, или под специальной крышкой, которая защищает механизм от повреждения, а оператора устройства от получения травм.

Основное достоинство такового типа сцепления состоит в том, что при появлении заклинивания пильной цепи происходит проскальзывание частей имеющих фрикционные накладки, что защищает бензиновый двигатель от суровых поломок.

Как снять звездочку с бензопилы: самостоятельная замена

Сегодня почти каждый житель загородного дома или дачник имеет собственную бензопилу. Не обойтись без этого во время регулярных лесозаготовок, садоводства и муниципальных работ. Спрос на бензопилы не падает, но даже растет из-за того, что для работы этих устройств не нужно много знаний и навыков. Единственное, что нужно регулярно делать. это проводить технические осмотры.

Как и любой инструмент, бензопилы требуют тщательного личного ухода. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормозов, системы зажигания и другие вещи. К счастью, практически любую неисправность можно решить дома самостоятельно.

Замена звездочки на бензопиле своими руками

В процессе регулярной работы бензопилы звездочка, показанная на фото, находится под сильной нагрузкой, и поэтому она часто выходит из строя. Звездочка или иначе барабан сцепления. важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Учитывая безопасность приводного звездочки и цепи бензопилы, есть два способа работы:

  • используя только одну цепь
  • используя поочередно две или более цепей.

В первом случае цепь можно управлять до полного истирания. Однако здесь есть ряд недостатков. Используя только одну цепь, проблематично контролировать его состояние во время интенсивной работы. Удар гвоздями или другими металлическими деталями заставляет подстраивать цепь, но поскольку он один, работа замедляется.

Во втором случае дежурство цепей позволяет равномерно изнашиваться как звездочки, так и цепей.

Кроме износа самой звездочки, не забывайте о ее подшипник, который работает в режиме холостого хода. Поэтому очень часто они не обращают на это внимания и забывают смазывать.

Обычно при замене ведущей звездочки они немедленно пытаются заменить как подшипник, так и цепь. Это делается благодаря изменению длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В Интернете очень много, наглядно демонстрирует, как заменить барабан сцепления (звездочку) таких известных брендов, как Stihl, Husqvarna, Druzhba, Ural и другие. Их легко найти.

Каждый тип бензопил имеет свои особенности конструкции, но принцип их работы одинаков, поэтому общая идея сводится к таким действиям:

Крышка тормоза цепи снята. В этом случае тормоз следует тянуть к вам, чтобы тормозная полоса не контактировала с чашкой сцепления. Далее, пару орехов, которые держат крышку, откручивают. Снимает натяжение цепи, позволяет полностью снять крышку.
Шину удаляют цепью, попутно удаляют любую грязь.
Теперь нужно зафиксировать поршень в цилиндре. Это делается с помощью специальной пробки и фиксатора, но можно использовать обычную веревку. Вращая муфту, необходимо выявить момент, когда поршень достигнет розетки. Канат опускают в отверстие для свечи зажигания и фиксируют поршень. Для удобства на веревке завязывают несколько узлов. Веревку нужно будет снять после замены, поэтому не отпускайте.
После этого можно приступать к откручивания гайки сцепления

Важно не забывать, что есть левая нить, то есть ее нужно закрутить по часовой стрелке. Использование зубила молотком недопустимо

Это повредит гайку.
Теперь вы можете снять сцепление и барабан приводного колеса.
Замена барабана сцепления.
Сбор всех деталей вместе в обратном порядке.

Во время замены звездочки следует учитывать некоторые особенности различных пыльцу. Например, бензопила Stihl может иметь шайбу между звездочкой и двигателем. Нужно запомнить его положение, снять и повторить положения при составлении.

Также некоторые масляные приводы бензопилы оснащены усиковыми пружиной для передачи вращающейся энергии от звездочки к насосу. Если при составлении пилы усы не попадут в ее паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, включая ведущую звездочку, необходимо следить за техническим состоянием пилы, регулярно осматривать, смазывать и тому подобное. Также нужно убедиться, что гвозди, бетон, камень и другие препятствия, приводящие к раннему износу деталей не встречаются на пути цепи.

Что касается замены приводного звездочки, то следует использовать информацию о конструктивных особенностях пилы (Husqvarna, Stihl, Ural, Druzhba и другие), которую можно найти в прилагаемой к пиле.

Для чего нужна звездочка бензопилы

Звездочки для бензопил являют собой детали корзины сцепления, предназначающиеся для вращения цепи. На бензопилах применяется тип привода центробежного вида, срабатывание которого осуществляется автоматически, что зависит от оборотов самого двигателя.

Устройство центробежного механизма такое, что при работе бензопилы на холостом ходу, звездочка не вращается. Это обусловлено тем, что элементы корзины сцепления обладают степенью свободы. Эта свобода обеспечивается за счет фрикционных накладок и пружин. Как только количество оборотов повышается, то центробежная сила повышает усилие пружин, в результате чего смещаются элементы с фрикционными накладками. При этом происходит передача крутящего момента на барабан и звездочку, которая в свою очередь, движет пильную цепь.

Такая конструкция механизма сцепления обусловлена тем, что при заклинивании цепи происходит ее проскальзывание. Таким образом, удается предотвратить заклинивание двигателя внутреннего сгорания, а также избежать его преждевременного выхода из строя. Регулярное применение пилы приводит к тому, что венец изнашивается, и возникает необходимость его замены.

Особенности конструкции

Ведущая звездочка бензопилы может быть двух видов: сборной или цельной (стационарной). Цельная имеет форму монолитного устройства, который располагается непосредственно за муфтой сцепления. Такие звездочки в виде тарелки сцепления с приваренной зубчатой звездой еще называют стационарными. Такой вид конструкции применяется в большинстве бензопил. Замена таких венцов на бензопиле не представляет никаких трудностей, но только понадобится снимать их целиком с барабаном.

На дорогих бензопилах используются звездочки сборного типа. Венец надевается на вал барабана, в результате чего происходит передача крутящего момента на цепь. Заменить устройство сборной конструкции еще проще, так как удаляется венец, а барабан при этом остается на месте. Сборная конструкция рассматриваемого элемента представляет собой способ продления ресурса муфты сцепления. После износа ведущей звездочки требуется ее замена. Если этого не сделать, то ресурс инструмента значительно снижается, в результате чего увеличивается скорость износа ДВС.

Зачем нужно заменять звездочку?

Снимать изношенную звездочку нужно по следующим причинам:

  • со старой звездочкой цепь пилы будет очень быстро растягиваться — уже через несколько применений цепь повиснет, а натягивание не поможет;
  • если поставить новую цепь на старую звездочку, плавность хода цепи снизится, качество распила ухудшится, цепь будет вести при распиле в сторону;
  • ускорится общий износ бензопилы, инструмент может в любой момент выйти из строя;
  • может произойти разрыв цепи либо цепь будет заклинивать при работе (опасно травмами рук и повреждениями корпуса электропилы, бензопилы);
  • шина будет быстрее нагреваться, что приведет к быстрому перегреву бензопилы;
  • увеличится нагрузка на двигатель и корпус.

Видео о том, как поменять звездочку на бензопиле:

Бензопила. Как открутить сцепление.

Часто сталкиваеся с поломками, вызванными неправльными действиями владельцев инструмента при откручивании сцепления. Как это делается в общих чертах описано в статье

С этой задачей сталкиваются каждый раз, когда есть необходимость снять ведущую звездочку и (или) сцепление бензопилы.

В Сети можно найти массу видео и текстового материала по этому вопросу. При желании все это несложно обнаружить. Всегда полезно поискать нужную информацию в руковдостве пользователя к инструменту.

У каждой модели пил есть свои особенности в выполнении этой процедуры. Поэтому опишем данный процесс с общей идейной позиции.

Необходимо снять крышку тормоза цепи. Для начала потяните ручку тормоза на себя. Это нужно сделать для того, чтобы лента тормоза не касалась чашки сцепления. Как снять сцепление бензопилы. 1. Для того, чтобы снять сцепление на бензопиле. Как снять сцепление на бензопиле: Stihl, Husqvarna. Затем ослабьте две гайки, удерживающие крышку. Ослабьте механический натяжитель цепи. Ослабьте натяжение цепи и шины. Затем окончательно отвернуть две гайки и снять крышку тормоза цепи.

Как снять сцепление бензопилы замена звёздочки на китайской бензопиле как снять сцепление на бензо пиле how to remove grip on benzo pila как правильно снять сцепление и звездочку с китайской пилы как. Снимите шину и цепь, удалите загрязнения, если таковые имеются.

Выверните свечу зажигания из свечного отверстия цилиндра.

Как разобрать сцепление бензопилы. Далее необходимо зафиксировать поршень в цилиндре. Для этого, вращая сцепление, наблюдаем за движением поршня вверх. В большинстве случаев, как только поршень перекроет выпускное отверстие для отработанных газов, опустите в свечное отверстие любую подходящую веревку в количестве, достаточном для препятствия движению поршня дальше вверх. Можно для усиления эффекта на веревке навязать простые узлы. Помните, что веревку потом придется вытаскивать обратно. Так что не упустите второй ее конец

Теперь можно откручивать гайку на сцеплении. Самое главное помнить: резьба левая, чтобы ее открутить надо вращать ключ по часовой стрелке. В качестве инструмента подойдет ключ, который идет в комплекте с пилой. На примере бензопилы husqvarna 137 покажем и расскажем, как выкручиваем сцепление по. Не рекомендуется откручивать сцепление при помощи зубила и молотка. собъете грани. Это крайняя мера.

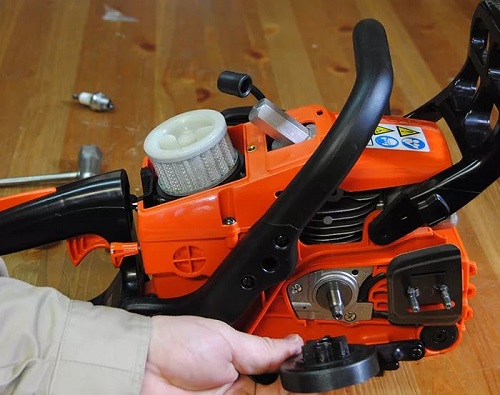

Далее снимаете сцепление и барабан с ведущей звездочкой.

Оцените состояние игольчатого подшипника.

Сборка осуществляется в обратном порядке.

Некоторые нюансы, о которых следует знать:

— на некоторых моделях пил (в частности на Штиле-180) между сцеплением и чашкой ведущей звездочки может стоять шайба

Важно запомнить какой стороной к сцеплению она установлена. Шайба может стоять и между двигателем и самой чащкой ведущей звездочки. Также важно запомнить как она стояла, чтобы в последствии установить ее обратно аналогичным образом

Также важно запомнить как она стояла, чтобы в последствии установить ее обратно аналогичным образом. — на некоторых приводах маслянных насосов установлена своеобразная пружина, называемая «усом»

Смысл ее существования объясняется тем, что этот самый ус одним концом цепляется за привод маслянного насоса, а вторым концом за специальное отверстие (паз, пропил) в нижней части чашки сцепления. И тем самым передается вращение от ведущей звездочки на привод маслянного насоса

— на некоторых приводах маслянных насосов установлена своеобразная пружина, называемая «усом». Смысл ее существования объясняется тем, что этот самый ус одним концом цепляется за привод маслянного насоса, а вторым концом за специальное отверстие (паз, пропил) в нижней части чашки сцепления. И тем самым передается вращение от ведущей звездочки на привод маслянного насоса

Очень важно, чтобы при монтаже ведущей звездочки этот ус своим свободным концом попал в соответсвующее отверстие (паз, пропил) на корпусе звездочки. Если этого не произойдет, маслянный насос не будет подавать масло на пильную гарнитуру. Последствия будут дорого стоить

Как снять сцепление на бензопиле. Поэтому будьте внимательны при демонтаже и установке ведущей звездочки. После установки обязательно проверяйтие подачу масла на цепь. Об этом можно прочитать в инструкции к инструменту

Последствия будут дорого стоить. Как снять сцепление на бензопиле. Поэтому будьте внимательны при демонтаже и установке ведущей звездочки. После установки обязательно проверяйтие подачу масла на цепь. Об этом можно прочитать в инструкции к инструменту.

Немного о правилах эксплуатации узла

Все бензопилы, невзирая на изготовителя, подразделяют на:

  • Бытовые. Малая мощность. Предназначены для небольших объемов работ по домашнему ремонту. Продолжительность непрерывной работы: полчаса — час. Рекомендуемое использование — до 50 часов в месяц.
  • Полупрофессиональные. Средняя или высокая мощность Способны проработать без перерыва несколько часов. Подходят для небольшого строительства или ремонта. Месячное использование-до 100 часов.
  • Профессиональные. Высокая мощность, дополнительная функциональность. Могут использоваться непрерывно на протяжении всей рабочей смены. Предназначены для лесоповала, среднего и крупного строительства, заготовительных цехов предприятий.

Все они имеют сходную конструкцию основных узлов и высокое качество сборки. Основное различие заключается в устройстве рабочей цепи и в материалах, применяемых для изготовления деталей и узлов.

Пригодность бензопилы к использованию зависит от стиля использования полотна и звездочки. Их обычно два:

  • Цепь используется, пока зубы полностью не износятся. Вместе с нею меняют и шестерню.
  • Используется несколько цепей с разным шагом, которым соответствуют свои шестерни, соответствующие им по числу зубов и шагу.

В первом случае пилят все подряд, включая гвозди и скобы. Это вызывает повышенный износ и цепи, и шестерни. Приходится часто править и затачивать цепь, тратя на это много времени.

Цепь и звездочку следует менять только вместе. Во время работы ролики полотна прирабатывается к шестерне, несколько растягиваясь по мере износа зубьев. Если старую цепь поставить в пару с новой звездочкой (или наоборот) такого соответствия не будет.

При старте будут возникать удары зубьев о звенья, что приведет к повышенной вибрации и износу всего бензопилы.

Влияет также состояние пары шестерня-полотно и на работу сцепления и подшипника привода. В режиме «Работа» вращается коленчатый вал. В режиме холостого хода, при разъединенном сцеплении, начинает вращаться подшипник. При его недостаточной смазке он подвергается повышенному износу, что вызывает еще большее биение зубьев.

Периодической замене подлежат и полотно, и звездочка. Лучше это делать одновременно

Последовательность операций при замене звездочки

В процессе ремонта любого рабочего узла бензопилы можно поменять отбракованную деталь только на аналогичную. Опытные мастера приобретают необходимые запчасти заблаговременно.

Для вскрытия и ремонта бензопилы вам потребуются:

  • универсальный гаечный ключ, продающийся вместе с пилой;
  • фиксатор поршня, который можно заменить плотным шнуром толщиной 6-8 мм;
  • специальный съемник.

В качестве примера может рассматриваться Хускварна 137, японская или китайская бензопила, у которых звездочка находится за муфтой сцепления. Сначала снимается защитная крышка узла сцепления. Для этого придется открутить универсальным ключом две гайки. После этого легко демонтируется направляющая шина и цепь.

Поскольку в процессе нормальной эксплуатации все подвижные детали рабочего органа бензопилы имеют правое вращение, корзина сцепления наворачивается на вал с помощью левой резьбы. Чтобы снять обгонную муфту, надо вращать ее с помощью съемника по часовой стрелке. Но для этого надо сначала зафиксировать коленчатый вал. Выполняется это в следующей последовательности:

  • снимается воздушный фильтр;
  • вынимается свеча зажигания для обеспечения доступа в цилиндр двигателя;
  • вращением вала по часовой стрелке поднимается поршень цилиндра до вертикального положения, после чего его отводят на несколько миллиметров назад;
  • внутреннее пространство цилиндра над поршнем заполняется плотным шнуром для аккуратной фиксации поршня, а вместе с ним и коленвала.

После закрепления коленчатого вала, съемник вставляется в отверстия муфты и поворачивается по часовой стрелке до ее полного демонтажа.

За муфтой обнаружится звездочка и игольчатый подшипник, обеспечивающий плавность вращения. При выявлении недопустимого износа, их следует заменить на новые. Ревизия и ремонт сцепления заключается в осмотре и замене пружин и кулачков.

Установка всех деталей производится в обратном порядке. При этом для установки муфты сцепления также придется зафиксировать поршень, но делать это надо с левым вращением коленчатого вала за несколько миллиметров до верхней точки.

Работа должна выполняться внимательно и аккуратно во избежание поломки механизма или отдельных его деталей. Без наличия хотя бы элементарных знаний о конструкции бензопилы браться за замену звездочки не стоит – лучше поручить эту задачу профессионалам.

Основные причины замены ведущей звездочки

Универсальный ключ – основной инструмент, который потребуются при замене звездочки.

Наиболее часто встречающимися причинами, которые вынуждают проводить ремонт инструмента, связанный с заменой ведущей звездочки являются:

  • заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;
  • высокий износ звездочки в результате длительной эксплуатации агрегата.

При регулярном использовании приспособления происходит повышенный износ ведущей звездочки в результате оказания на нее повышенных нагрузок в процессе проведения распиливания древесины. Существует два способа эксплуатации устройства:

  • использование одной пильной цепи;
  • использование нескольких пильных цепей попеременно.

При применении первого способа эксплуатации, цепь эксплуатируется до полного износа. Этот способ имеет несколько недостатков. Основным из них является проблема с проведением контроля износа при проведении интенсивной эксплуатации агрегата.

При использовании в процессе двух и более цепей можно добиться равномерного износа цепей и звездочки, что позволяет продлить период функционирования устройства до проведения ремонта, заключающегося в замене звездочки. Помимо износа звездочки не следует забывать о подшипнике, который установлен в звездочке. Этот элемент конструкции работает при любых оборотах двигателя. При замене звездочки следует одновременно менять и подшипник.

Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременном проведении ремонтных работ в процессе функционирования у инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуосях коленвала. Предельная глубина износа зубьев звездочки не должна превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.

Проверьте растяжку

Важно своевременно проводить проверку степени натяжения. Как ранее было отмечено, при провисании или сильном натяжении режущая кромка может быстро изнашиваться

Работа по проверке состояния цепи проводится следующим образом:

  1. Для начала отключается тормозная система.
  2. В перчатках цепь на шине удерживается вручную.
  3. Если она проходит в право и не провисает, то все нормально.
  4. Если она проходит впритык, то следует немного ослабить натяжение, так как есть вероятность разрыва на момент эксплуатации.

Правильная эксплуатация бензопилы существенно продлевает ее срок службы. Основные рекомендации следующие:

Нужно время от времени проводить очистку свечи зажигания, за счет чего можно обеспечить легкий старт. Со временем на поверхности может появляться нагар, который существенно усложняет процедуру возгорания топливной смеси.
Регулярно проводится смазывание подшипников. Для этого применяется специальное вещество или моторное масло. Если устройство работает на сухую, то есть вероятность его существенного износа. Добавление смазки решает довольно большое количество проблем.
Нужно проводить регулярное смазывание воздушного фильтра, в некоторых случаях он смазывается маслом. При необходимости проводится замена фильтра на новый

Не стоит забывать о том, что фильтрующий элемент исключает вероятность поступления загрязнений в блок цилиндров.
Перед непосредственным проведением работы уделяется внимание тому, чтобы все фиксирующие элементы были хорошо затянуты. Для этого приходится проводить визуальный осмотр каждый раз перед применение бензопилы.
Ведомая звездочка также должна смазываться постоянно

Кроме этого, есть вероятность ее засорения. В противном случае элемент быстро изнашивается.
Точить и покрывать маслом цепь следует периодически. Эксплуатация с существенными дефектами не рекомендуется, так как это существенно повышает степень износа.

В заключение отметим, что нужно проводить своевременное обслуживание, так как в противном случае даже качественный инструмент не прослужит в течение длительного периода. В некоторых случаях приходится сдавать пилу в специальные фирмы, которые предоставляют соответствующие услуги.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

  • универсальный ключ, который поставляется в комплекте с бензопилой;
  • стопор поршня, может быть изготовлен из пластика или металла;
  • спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь

Читать также: Пила с мелкими зубьями

Советы: как снять звездочку с бензопилы

  • Особенности барабана сцепления в бензопилах
  • Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Ремонт системы подачи масла

При отсутствии подачи масла для смазки цепи, необходимо провести диагностику всей системы и определить причину, по которой масло не подается. Основных причин может быть несколько:

  1. Засор масляного фильтра или масленой системы;
  2. Отсутствие резьбы на червячной передаче маслонасоса;
  3. Засор или неисправность самого насоса;
  4. Разгерметизация масляной системы (на днище бензопилы будут иметься подтеки масла).

Для проверки резьбы на червячном приводе маслонасоса, потребуется снять ведущую звездочку бензопилы и раскрутить сцепление. Для этого выкручивается свеча зажигания и на её место устанавливается стопор поршня, тем самым обеспечивается надежная фиксация коленчатого вала инструмента от проворачивания.

Далее снимается крышка со стороны шины бензопилы Штиль 180, и при помощи отвертки удаляется стопорное кольцо, удерживающее ведущую звездочку, после чего снимается сама звездочка.

Сцепление раскручивается при помощи головки на 19 и воротка. Раскручивать сцепление необходимо по часовой стрелке, т. к. резьба левая. За сцеплением установлена отражающая пластина, её тоже необходимо удалить. Следующая деталь, это червячный привод масляного насоса. Осмотрев и обнаружив отсутствие пластиковой резьбы, можно смело выкидывать деталь и устанавливать вместо нее новую т. к. её восстановление невозможно. Сборка бензопилы Штиль 180 проводится в обратной последовательности.

В случае если шестерня в нормальном состоянии, продолжается разборка пилы, для этого с амортизаторов вынимаются штопора, раскручивается задняя рукоятка и отсоединяется тяга управления дроссельной заслонкой, после чего блок рукояток снимается с амортизаторов при помощи мощной шлицевой отвертки.

Снять рукоятки необходимо для обеспечения доступа к днищу в месте установки масляного насоса.

На следующем этапе масляный шланг, идущий от масляного бака, вынимается из посадочного места на корпусе и магистраль проверяется на засор при помощи подачи воздуха через масляный шланг в корпус маслобака. При обнаружении засора его необходимо прочистить, если сделать это невозможно неисправный шланг необходимо заменить.

Далее масляный насос, вынимается из корпуса бензопилы Штиль 180 и промывается в бензине.

После ремонта, сборку бензопилы Stihl 180 проводим в обратной последовательности. Важным моментом является герметизация масляного шланга в месте установки, в посадочное место на корпусе. Необходимо промыть шланг и отверстие для его установки бензином, после чего продуть сжатым воздухом до полного высыхания и обмазать уплотнительным маслостойким герметиком, после чего установить на место.

Почему необходима замена ведущей звездочки

В бензопилах есть некоторые детали, подверженные естественному износу, к ним относится цепь, шина, а также ведущая звездочка. Это не считается поломкой инструмента, потому что износ является результатом эксплуатации. Также причинной выработки может стать неподходящая цепь или механический удар. Например, после встречи цепи с металлическим предметом звездочку рекомендуется осмотреть.

Если своевременно не произвести замену детали, нарушается стабильность работы инструмента. Изношенная деталь провоцирует излишние вибрации, которые, в свою очередь, оказывают негативное воздействие на подшипники коленчатого вала.

Нормальным считается износ зубьев до 0,5 мм. Однако часто пользователи доводят деталь до более глубокой выработки порядка 1 мм, не подозревая о том, что эксплуатация наносит урон другим частям бензопилы. Естественно, впоследствии возникает поломка подшипников, которые необходимо менять.

Особенности эксплуатации бензопилы

Бензиновая пила имеет конструкцию в виде классического механизма, который приводится в действие двигателем с внутренним сгоранием. Устройство конструкции инструмента предусматривает использование самого простого одноцилиндрового двухтактного карбюраторного двигателя, работающего на бензиновой основе. Ввиду простоты подобных двигателей и конструкционных особенностей бензиновой пилы, данный агрегат представляет собой безотказное и надежное приспособление, которое выдерживает тяжелые эксплуатационные условия.

При работе с бензопилой оператору не требуются специальные знания или умения. Единственное условие для длительной и бесперебойной эксплуатации оборудования — это регулярный технический осмотр и обслуживание инструмента. При использовании устройства необходимо на регулярной основе заменять изношенные узлы. Чтобы уменьшить износ приспособления необходимо тщательно следить за тем, чтобы хорошо была смазана пильная цепь, контролировать степень износа самой цепи и ведущей звездочки.

Перед проведением ремонта бензиновой пилы, следует детально разобраться в ее конструкции. Для замены какого-либо основного конструкционного элемента, например, ведущей звездочки необходимо ознакомиться с механизмом взаимодействия сцеплений на агрегате.

Необходимые инструменты

После того, как мы диагностировали неисправность системы сцепления и ведущей звездочки, необходимо купить запасные части

Здесь важно знание и соответствие параметров бензопилы и цепи. Если вы решили поставить цепь с другим шагом, соответственно и звездочка должна заменяться на новую

Это требование распространяется на все модели, где бы они не производились и к какому бы классу не принадлежали.

Ведущая звездочка зачастую продается в комплекте со сменным подшипником, но ее можно приобрести и в отдельности. Если говорить о цене звездочки и всего ремкомплекта, то здесь нужно учитывать марку бензопилы и ее модель. Для китайской бензопилы ведущая звездочка будет стоить около 5-7 долларов. Цены на ремкомплект бензопил европейских производителей начинаются от 20 долларов.

Перед посещением магазина лучше всего сфотографировать узлы, замену которых вы собираетесь проводить, и показать фото продавцу.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
