Как снять защиту с циркулярной пилы

Основные проблемы и их причины

Циркулярная пила — это очень удачный и удобный инструмент, позволяющий воплотить массу методов обработки древесной породы. С ее помощью конечно резать доски вдоль и поперек, без ограничений на размеры и расстояния, изготавливать рейки, снимать по частям избытки материала. Таковой устройство незаменим во время работы на высоте, в тесноватых и недоступных местах, где бессильны крупногабаритные и стационарные аналоги.

Так же как и любые электротехнические приборы, такие пилы различаются по качеству и допустимой рабочей интенсивности. Спецы выделяют два главных класса: промышленные и бытовые. Промышленная дисковая пила создана для эксплуатации при наличии длительной насыщенной нагрузки, а бытовая считается низкокачественным инвентарем, которому поломка — обыденное дело.

Схема устройства зуба дисковой пилы.

С последним типом устройств в большинстве случаев приходится заниматься во время работы на дому. Бытовые пилы рассчитаны на периодическое недолговременное внедрение, это не выручает их от нередких поломок. В данных электроинструментах, вы, не предусмотрены ни регуляторы мощности, ни защитные устройства, ни предохранители. Бывают только кнопка включения.

Таковой инструмент в особенности уязвим перед разными дефектами и может сломаться моментально. Главные предпосылки, по которым это иногда происходит:

куцее замыкание;
чрезмерная нагрузка на движок;
неаккуратное воззвание;
сильное давление;
работа с затупленным пильным диском;
эксплуатация инструмента не по предназначению.

Читать также: Технология производства пластических заполнителей для алюминиевых панелей

Хитрость для расклинивающего ножа

Заключительной операцией при точной настройке станка будет проверка и регулировка расклинивающего ножа. Это полоска металла позади пильного диска, которая раскрывает распил, предотвращая зажим деталей. Он должен быть строго вертикален и параллелен диску. Параллельность проверяется обычным правилом. На некоторые модели в целях безопасности установлены прижимные зубчатые пластины — они предотвращают обратный ход заготовки (диск вращается в сторону оператора). Их регулировка сводится к проверке усилия пружины.

Иногда, когда древесина имеет высокую плотность, штатного расклинивающего ножа бывает недостаточно — недопиленная заготовка стремится вернуться в исходное положение и происходит зажим за расклинивающим ножом и неизбежные подпалины. Мастера в этом случае применяют простое решение, не имеющее аналогов по простоте и надёжности: обычный распорный клин на привязи.

Клин для циркулярки на видео

Как сделать распорный клин:

После прохождения заготовкой штатного распорного ножа, вставьте в распил деревянный клин.

Далее выполните полный проход заготовки и зафиксируйте крайнее положение клина.

Выберите неподвижную точку над станком и подберите поводок по длине от точки до клина. Желательно использовать пружинный материал.

Поводок привяжите к неподвижной точке (детали).

После полного прохождения заготовки клин будет удаляться из неё, и оставаться на поводке.

Для удобства при распилке множества одинаковых деталей можно отрегулировать длину поводка.

Правильная работа циркулярной пилой

Как распустить доску ручной циркуляркой? Перед тем как распилить на циркулярке доски, надо ознакомиться с правилами, касающимися эксплуатации и безопасности. Этот инструмент считается опасным, поэтому во время распиловки их следует неукоснительно соблюдать. Выполняя распиливание, глубину надо выставлять на 2 мм больше, чем толщина материала. При большем размере, может повредиться столешница, работать на ней станет невозможно.

Прежде чем начать работать, заготовленный материал внимательно осматривают. В нем не должно быть шурупов, гвоздей, засохшего бетона и других препятствий. Если диск на них натолкнется, он может заклинить или произойдет поломка пилы.

Врезку в древесину выполняют при больших оборотах, так заготовка намного быстрее распиливается. Запрещается работать с материалом, который находится в подвешенном состоянии. Заготовка должна лежать на ровном рабочем столе и быть закрепленной. Она не должна двигаться вместе с циркуляркой. Во время работы инструмент необходимо держать крепко. Нельзя допускать, чтобы он вилял в стороны.

Чтобы полотно ненароком не ушло в сторону, следует применять дисковую пилу, в которой есть направляющая шина. Перед тем, как распустить доски циркуляркой, следует ознакомиться с имеющимися у инструмента функциями.

Лучшие пильные диски диаметром свыше 200 мм

Фото	Название	Рейтинг	Цена
Самый быстрый по производительности
#1		Bosch 2.608.640.633 190х30 мм	95 / 1002 – голоса	Узнать цену
Самый чистый рез
#1		Metabo Precision Cut 190×2.2×30мм, HM WZ=48	95 / 1009 – голосов	Узнать цену
Самый точный и тонкий рез
#1		CMT 272.190.42M	95 / 10010 – голосов	Узнать цену
Самая привлекательная цена
#1		Атака 8079050	93 / 1004 – голоса	Узнать цену

Фото	Название	Рейтинг	Цена
Самый неприхотливый к материалу
#1		Dewalt DT1957 CONSTRUCT	95 / 1006 – голосов	Узнать цену
Лучший по качеству поперечного раскроя
#1		CMT 292.216.64M	95 / 10010 – голосов	Узнать цену
Идеальные кромки реза
#1		Makita B-04597	95 / 10010 – голосов	Узнать цену
Лучшее сочетание цены и мультифункциональности
#1		ЗУБР 369853-250-30-80	92 / 10011 – голосов	Узнать цену

Обслуживание диска циркулярной пилы

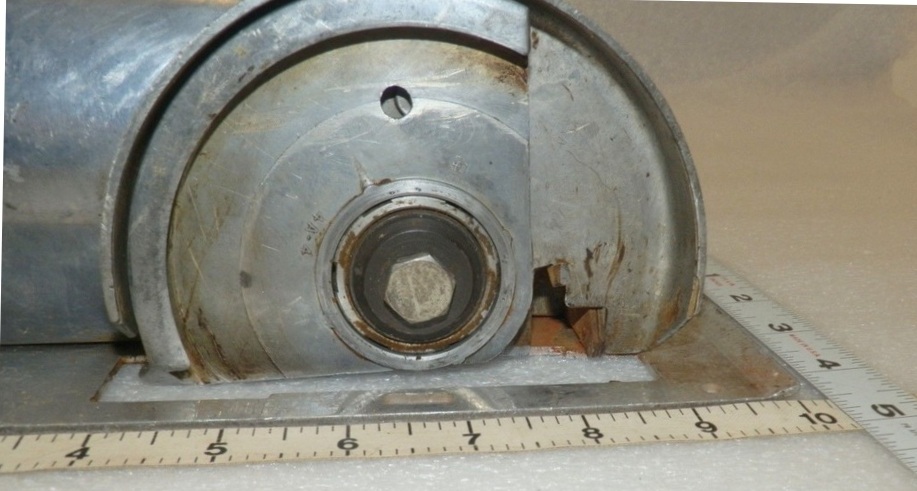

Шаг 1. Снятие и установка ножа.

Шаг 1. Снятие и установка диска

Повернитесь и отсоедините циркулярку от розетки. Всегда используйте диск, соответствующее типу режущего материала. Чтобы снять полотно, втяните нижний защитный кожух настолько, чтобы вдавить зубья в кусок фанеры. Удерживая пилу, извлеките болт диска с помощью гаечного ключа, входящего в комплект поставки пилы . Наденьте рабочие перчатки, снимите шайбу, полностью втяните нижнею защиту и снимите диск: снимите внутреннюю шайбу. Очистите и осмотрите диск (шаг 2).

Чтобы установить диск, сначала вставьте внутреннюю шайбу обратно на вал. Наденьте рабочие перчатки и установите его на вал, зубья которого должны быть направлены против часовой стрелки. Затем вставьте другую шайбу обратно на шпиндель и снова установите болт диска. Поверните его рукой до упора, затем затяните на пол-оборота при помощи ключа из комплекта поставки циркулярки.

Шаг 2. Очистка и проверка диска

Наденьте рабочие перчатки, протрите полотно и болт лезвия чистой тканью: используйте небольшую кисть для очистки шпинделя. Если лезвие липкое, протрите его кистью, смоченной в растворителе для краски. Зубья полотна тупые — заточите его (шаг 3). Если полотно твердосплавное и оно изношенное или поврежденные зубы, замените его (шаг 1).

Шаг 2. Очистка и проверка лезвия.

Шаг 3. Заточка диска циркулярной пилы

Наденьте рабочие перчатки, подготовьте диск к заточке, закрепив его между зажимом 2 на 4 и небольшим деревянным блоком. Введите гвоздь через деревянный блок и отверстие в центре диска в 2 на 4 (см. вставку). Затем закрепите детали 2 на 4 на краю стола или верстака. Встаньте лицом к диску и при помощи фломастера отметьте в качестве ориентира изогнутый от вас зуб.

Шаг 3. Заточка лезвия циркулярной пилы.

Положите гладкий треугольный напильник на передний край контрольного зуба, положив его ровно к исходной скошенной поверхности, обычно под углом около 30 градусов. Легким нажатием сдвиньте напильник вперед по зубу 3-4 раза, затем при обратном ходе выталкивайте его из зуба. Повторите процедуру на каждом изогнутом от вас зубе, поворачивая диск по мере необходимости до тех пор, пока вы не вернетесь к исходному зубу. Затем так же заточите верхний край каждого зуба лицевой стороной в сторону от вас.

Чтобы завершить работу, снимите зажим 2 на 4, вытащите гвоздь и переверните полотно. Протащите гвоздь через деревянный блок и отверстие в центре лезвия в 2 на 4, затем снова закрепите лезвие 2 на 4. Аналогичным образом запилите передний край и верхний край каждого зуба лицевой стороной в сторону от вас. После заточки ножа протрите его чистой тканью и установите на место (шаг 1).

Как сделать замену подшипника циркуляционной пилы своими силами?

Даже в том случае, если при эксплуатации данного электрического инструмента, соблюдались все правила и нормы, циркулярка иногда выходит из строя, и перестает работать.

Такая поломка сразу же доставляет массу неудобств. Ведь это устройство практически постоянно необходимо в подсобном хозяйстве. Для разборки и замены пришедших в негодность запасных частей, требуется изучить конструкцию дисковой пилы, как иногда называют пилу циркуляционную.

Для того, чтобы узнать, какая именно деталь вышла из строя, понадобится сделать диагностику. При помощи этой статьи я помогу вам в этом.

Работа с дисковой пилой

Пошаговая инструкция по работе с дисковой пилой

При работе с ручной дисковой пилой следует придерживаться следующего алгоритма:

В начале работы подключите пилу к электричеству. Используйте удлинитель, если источник тока находится далеко. Пила должна получать достаточное количество электрической мощности для нормального функционирования. Проверьте изоляцию кабеля перед подключением, переключатель на пиле должен быть выключен.
Древесину для распиливания необходимо надежно зафиксировать, расположив на ровной поверхности.
Затем установите глубину пропила. Данный показатель определяется при помощи шкалы, которая находится на инструменте. Во время работы диск должен находиться в пределах материала, в противном случае вы испортите стол. Специалисты советуют устанавливать глубину пропила немного меньше, чем нужно, во избежание порчи верстака.
Проверив настройку всех механизмов, включите режущий механизм. Начинайте распил во время разгона вращающегося диска. Придерживайтесь плавного и ровного движения вдоль косильной лески распила.
Завершая работу с пилой, выключите переключатель и отсоедините ее от сети.

При выполнении работ на стационарной дисковой пиле, придерживаются следующего алгоритма:

Установите переключатель в отключенное положение. Затем соедините кабель с источником тока.
Отрегулируйте и зафиксируйте необходимую высоту среза диска.
Проверьте наличие параллельного расположения направляющей планки и пильного диска.
Запустите циркулярку, сделайте необходимый разрез дерева. Каждый разрез должен происходить за один подход.
После выполнения пильных работ, переключатель установите в нерабочее положение, кабель отсоедините от источника тока.

READ Как Пользоваться Плиткорезом Ручным Видео Русское

Техника безопасности при работе с дисковой пилой

Дисковая пила способна травмировать человека при несоблюдении техники безопасности. Рассмотрим главные правила при работе с циркуляркой.

Рабочее место при работе с дисковой пилой должно быть чистым. Непорядок на столе может привести к травмам.
Электрические элементы должны находиться в сухом месте. Не работайте на улице во время дождя. На рабочем месте не должны находиться горючие жидкости или газы.
Не подпускайте детей и посторонних людей к рабочему месту, не позволяйте им дотрагиваться до кабелей и инструмента. Храните дисковую пилу в сухом и закрытом месте, куда не смогут попасть дети.
При работе не надавливайте на пилу, это может вызвать ее поломку или резкий подъем мощности.

Надевайте защитную одежду. Очки, маска, комбинезон и перчатки.
Всегда закрепляйте обрабатываемый материал. Используйте зажимы, они безопасны. Удержание пиломатериала руками или телом влечет за собой получение травм.
Не используйте деформированные или сколотые лезвия. Пильный диск должен быть чистым и острым, это обеспечивает плавный распил древесины.
Не пытайтесь убрать отпиленный материал во время движения лезвий. Держите конечности подальше от пилы. Не забывайте о том, что после выключения, лезвия продолжают свое движение.

В статье я ознакомил вас с критериями выбора циркулярной пилы, пошаговой инструкцией по работе и техникой безопасности. Данная статья будет полезна всем, кто хочет качественно и безопасно осуществлять работу с дисковой пилой. Соблюдайте правила, своевременно проводите техническое обслуживание, и инструмент прослужит вам не один год.

Что можно сделать циркулярной пилой

Принцип работы этого агрегата основан на вращении электродвигателем режущего диска. Конструкция пилы представлена в двух вариантах: ручная или стационарная

Важное отличие этих двух версий в том, что усилие от двигателя на диск в стационарной модели передается через ремень, в ручной же сам диск закреплен на валу. Пила может производить распил дерева как вдоль волокон, так и поперек них, производить выборку четверти

Инструментом можно отпилить мягкий металл, пластик, если использовать специальные диски.

Ручная дисковая пила

Такие электрические пилы предназначены для точного прямого распила древесных материалов небольшой толщины. Ручное циркулярное устройство имеет небольшие размеры и чаще всего используется для работы в домашних условиях.

Малогабаритное оборудование для распила древесины необходимо при внутреннем оформлении домов. Нередко ручные циркулярные пилы используют во время ремонта для раскройки ламината или отделочного материала для стен.

Как выбрать

Любой инструмент имеет разделение на домашние, профессиональные и промышленные. Промышленное оборудование в домашнем хозяйстве бесполезно, но вы не можете сказать ничего профессионального

Да, это дороже, чем то, что принадлежит классу домохозяйства, но и характеристики, и, что более важно, рабочий ресурс несравненно больше. Поэтому, если это возможно, попробуйте выбрать инструмент их профессиональной серии

Вам должно быть удобно держать инструмент: вам нужно будет его обработать и контролировать его положение

На строительной площадке для нас важны качество распиловки и скорость, с которой инструмент может резать. На скорость и качество работы с ручным дисковым электроприводом влияет мощность двигателя, скорость его вращения. Скорость вращения может составлять от 1800 до 5000 об / мин, мощность от 500 Вт до 2,5 кВт. Понятно, что чем выше скорость и тем мощнее двигатель, тем выше стоимость пилы. Поскольку потребление энергии не очень велико, они включены в обычную бытовую сеть 220 В. Однако при работе на максимальной скорости могут быть значительные различия.

Очень хорошо, если инструмент имеет возможность регулировать скорость. Это позволит вам выбрать лучший режим для каждого типа материала. Не лишней будет электронная защита от перегрузки, которая обычно реализуется функцией поддержания постоянных оборотов при нагрузке.

Не так давно на рынке были обнаружены дисковые ручные пилы на батареях. Они стоят больше, чем одни и те же устройства, работающие в сети, но это цена на батареи, но они требуют большой емкости.

Изменяя угол платформы, вы можете сделать не перпендикуляр, а наклонный край

Демонтируем патрон

Мы прошлись по общему разбору, теперь стоит разобрать те части, которые требуют замены или ремонта чаще всего. Перед тем, как разобрать патрон шуруповерта, нужно определить, какое у него крепление. Их существует два вида: резьбовое и конусное.

В случаем с первым типом нам нужной выкрутить винт по часовой стрелке, а затем зажать шестигранник и ударить по нему несколько раз молотком. С конусным креплением дела обстоят ещё проще – нужно сделать несколько ударов молотком, тогда патрон сам выпадет.

Иногда резьбовое крепление может не поддаться стандартном методу разбора, тогда нужно совершить следующие действие:

Положить инструмент на ровную поверхность.
Включить его.
Определить, влияет ли удар шестигранника о поверхность на положение патрона.

https://youtube.com/watch?v=40bIXmSmMBE

Если эти действия не привели к нужному результату, то остается последний вариант – полный разбор шуруповерта. Далее нужно извлечь шпиндель и редуктор, зажать узел в тисках и выкрутить патрон при помощи трубного ключа. Теперь вы знаете, как разбирается патрон шуруповерта, осталось познакомиться с разборкой аккумулятора.

Устройство стола

Конструкция стола для ручной циркулярной пилы так ординарна, что большая часть мастеров изготавливают его без подготовительных чертежей и схем. Это крепкий верстак, который делается из дерева и фанеры. У нас самые надежные основания для стола изготавливают из металла. Они же самые томные и требуют наличие способностей сварщика. Потому почаще подставки делают из отходов пиломатериалов. Под столешницей прикрепляется циркулярная пила, диск выступает над ней через специально проделанную прорезь. Пиломатериал продвигают по столешнице и распиливают вращающимся диском. Для удобства и точности работы стол оснащают дополнительными приспособлениями: угловым и продольным упором.

Столешница «съедает» часть рабочей поверхности диска, глубина пропила уменьшится на толщину столешницы. Потому лучше подбирать циркулярку с наибольшим поперечником диска, а столешницу узкую, увы жесткую.

Если пила еще не куплена, подбирайте модели с высочайшей мощностью (от 1200 Вт). Они управятся с распилом огромных объемов древесной породы. Для крепления в подошве будут просверлены отверстия: литое основание может треснуть. Потому лучше выбирать инструмент со штампованной подошвой.

Почти капиталка циркулярки Makita 5704R

Решил за период осень-зима привести в порядок весь свой строительный электроинструмент. На очереди циркулярка Makita 5704R. За ее «спиной» не малый объем обработанного пиломатериала (в основном сосновая доска), в том числе была закреплена вверх «ногами» на столе для роспуска доски вдоль.

Раскидал пилу до последнего винтика с последующей диагностикой и отбраковыванием всех вышедших из строя деталей

Первое, что вызвало внимание – это поведенная стальная станина и самое слабое место данной модели – заклепочные соединения в шарнире изменения угла пила. Станину выстукиваем, правим, заклепки высверливаем и заменяем их на болты с резьбой М8, шляпки болтов и гайки сошлифовываем по толщине примерно до 4мм

Раму, механизмы изменения угла пиления и вылета диска зашкуриваем, обезжириваем и красим в заводской черный цвет. После сушки производим сборку. Теперь в указанных выше узлах я убрал паразитные люфты, пил будет точный, а регулировка с фиксацией четкая. На очереди электро часть, редуктор, алюминиевые кожухи и пластик корпуса пилы.

Вынул из посадочных мест якорь электродвигателя, выработка на коллекторе отсутствует, просто шлифанул наждачкой на 1000 и отполировал ламели пастой в «зеркало». Штатный 608-й подшипник (производство Малайзия) «устал», его заменил на SNR 608.ZZ (Франция), подшипник, который ближе к редуктору оказался еще довольно бодр, его не менял. Продул обмотку статора и корпус электродвигателя сжатым воздухом от древесной пыли, там все ОК. Графитовые щетки имеют еще достаточную длину. Редуктор: оказался сильно изношены подшипник в сборе с корпусом артикул 162220-5 и шпиндель артикул 324110-2 — на этот узел приходится львиная доля динамической нагрузки при пилении.

Вышеуказанные номенклатуры купил новые и поменял. Для замены подшипника в сборе с корпусом и шпинделя с помощью съемника разбираем узел, стягивая косозубую шестерню, усилие большое.

Спрессовал все обратно на новых деталюхах используя молоток и головки на 10, 12, 17. С редуктором все. Алюминиевый кожух пилы и пластиковые детали корпуса отмыл с помощью средства Profoam-1000, щелочи входящие в состав этой химии отлично отмывают древесные смолы.

Собрал все обратно соблюдая чистоту в корпусе редуктора и заложил туда зеленую смазку от Castrol. Заменил возвратную пружину кожуха пильного диска (она прослабла), легонечко смазал все направляющие той же зеленой смазкой. Подтянул зажимной узел регулировки глубины пила. После замены корпуса подшипника выявился один приятный побочный эффект – пропал люфт защитного алюминиевого кожуха, так как он своей проушиной крепится к корпусу подшипника и вращается по нему (на старом пластиковом корпусе была выработка). Отремонтированная пила стала более собранной в руке, никаких люфтов больше нет, шелест от работы щеток по коллектору якоря электродвигателя пропал.

Пила готова т дальше проглатывать кубометры древесины! Любите свой инструмент и добра Вам!

Какие бывают поломки, как определить изношенную деталь

Наиболее часто встречающимися неисправностями циркуляционных пил бывают:

1.При нажатии пусковой кнопки ничего не происходит. Устройство не работает. Причиной может быть неисправность сетевого кабеля. Также возможен выход из строя электрической вилки или электрощеток.

2.Происходит сильный перегрев двигателя. Это может возникнуть из-за того, что где-то есть обрыв, то есть межвитковое замыкание. Якорь и статор имеют катушки, где и может случиться такая ситуация. Иногда двигатель может перегреться по причине слишком частого, и достаточно продолжительного использования инструмента.

3.Перегреваться может и редуктор. Это является следствием того, что подшипник пришел в негодность. А также часто бывает из-за того, что вовремя не были обработаны шестерни смазочными материалами.

4.Когда изнашиваются щетки в циркуляционной пиле, они начинают искрить.

5.Коллектор двигателя окружен горящим кольцом. Оно может появляться из-за того, что якорная обмотка неисправна. Еще одной причиной такого явления может быть графитовая пыль, которая закупоривает расстояние в ламелях.

6.Наблюдается очень слабая мощность в работе циркуляционной пилы. Есть вероятность того, что напряжение в сети резко упало. Также такое возможно по причине изношенной обмотки в двигателе. Электрические щетки вышли из строя, или кнопка запуска сломана.

7.Еще бывают такие случаи, когда вы работаете с дисковой пилой, одновременно с этим вы слышите скрипы, скрежет и всякие другие неприятные шумы, которых ранее не наблюдалось. Вполне вероятно, что поломались зубцы в шестеренке, или сломаны подшипники.

8.Когда вы включили механизм, вы слышите гул двигателя, но пила не хочет работать. Возможно, заклинился редуктор.

Приспособление для раскроя брусьев

Для раскроя большого количества одинаковых брусьев имеет смысл изготовить приспособление, называемое седлом. Оно представляет собой три детали, соединенные в виде буквы “П” (спинка и две боковины). Ширина спинки должна соответствовать ширине распиливаемого бруса. Ширина боковин подбирается такой длины, чтобы они могли обеспечить достаточную опору для края подошвы циркулярной пилы до момента вхождения пильного диска в материал заготовки. Также в боковинах необходимо предусмотреть пазы или отверстия для надежного крепления приспособления на обрабатываемом брусе при помощи струбцин.

Схема сборки верстака.

Работа с данным приспособлением осуществляется следующим образом:

размечается линия отреза;
на расстоянии, равном рабочему расстоянию от линии отреза, выставляется и фиксируется приспособление;
осуществляется рез бруса перемещением циркулярки вдоль боковой поверхности приспособления.

Достоинством данного устройства является отсутствие необходимости в перенастройке при разрезании бруса, превосходящего по толщине вылет пильного диска. Для этого осуществляются два прохода пилы с противоположных сторон.

Конструкцию приспособления для работы с брусьями можно слегка улучшить по аналогии с модернизированным бруском-направляющей. Для этого на одну или обе боковины на расстоянии, равном рабочему, крепятся бруски, служащие упором для подошвы циркулярки. Таким образом, край боковой детали будет совпадать с требуемой линией распила.
