Как собрать шуруповерт Makita

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Это интересно: Как правильно заряжать литий─полимерный аккумулятор?

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

Как в шуруповерт вставить биту. Аккумуляторная дрель-шуруповерт

Аккумуляторная дрель-шуруповерт Bosch PSR 18 Li-2.

Достаточно простой шуруповерт для домашнего использования, главное преимущество устройства универсальная литиевая аккумуляторная батарея, подходящая к электролобзик и дельта шлифовальной машине.

Вес шуруповерта вместе с аккумулятором. 1,3кг. То есть Он не тяжелый, но и не легкий. При этом максимальный момент. 46Нм, что очень не плохо.

Обороты регулируется, как в большинстве других шуруповертов и дрелей. кнопкой. Также стандартно, рядом расположен переключатель направления вращения патрона.

Шуруповерт имеет стандартный быстрозажимной трехкулачковый патрон. Максимальный диаметр хвостовика сверла, який можно зажать в данный патрон. 10мм.

Производитель НЕ рекомендует использовать данный шуруповерт, для сверления больших отверстий: в стали больше чем 10мм, в дереве более 35мм.

Чтобы зафиксировать биту или сверло в быстрозажимном патрон шуруповерта, достаточно зафиксировать патрон рукой и включить шуруповерт на большие обороты. И патрон сам зажмет сверло.

Чтобы извлечь сверло или биту, нужно переключить шуруповерт на реверс, зафиксировать патрон и включит шуруповерт: кулачки разожмутся и освободят сверло или биту.

Ставшая стандартом в шуруповертах, муфта ограничения момента. Вверху корпуса, напротив патрона есть стрелочка, которая указывает на число. Чем больше число, тем больший момент выдерживает муфта без отключения. Всего в муфты 10 положений с разными уставками момента, плюс режим дрели. В режиме дрели? Який помечен надписью «DRILL», муфта ограничения момента отключается. И с помощью шуруповерта уже можно сверл.

Данный Шуруповёрт является имеет два диапазона скоростей от 0. 400 оборотов в минуту и от 0. 1340 об / мин. Скорость можно переключить красным движковым переключателем в верхней части шуруповерта, в положении «назад», шуруповерт работает на первой. низкой скорости. Если движок передвинуть вперед, то включается вторая скорость. Кроме того номер скорости можно увидеть в окошечками рядом с переключателем.

READ Как Зарядить Шуруповерт Без Зарядного Устройства

Удобная опция для новичка. индикатор направления вращения: два треугольничка в верхней части устройства, помогут определить в каком режиме работает шуруповерт: стрелка вперед означает, что патрон вращается по часовой стрелки и соответственно заворачивает шуруп, если загорается стрелка назад, то патрон вращается против часовой стрелки и выворачивает шуруп.

На шуруповерте присутствует индикатор показывающий степень заряженности аккумуляторной батареи.

И рядом расположена лампа подсветки «POWERLIGHT», которая здорово поможет при работе в плохо освещенных местах.

Сверло деревянный брусок в режиме «дрель», т.Е. С отключенной муфтой. Для щодо тонкого сверла можно включить вторую скорость.

Для вворачивания шурупа нужно выбрать биту которая подойдет к данному типу шурупов. Основные виды шлицов, на фото слева направо:

1) филипс,
2) позидрайв,
3) прямой,
4) звездообразный (torx),
5) шестигранный (hex).

Кроме формы, шлицы отличаются размерами и под каждый размер шлица шурупа или винта, нужно брать биту нужного размера.

Итак, нужная бита выбран и зажата в патроне, но для вворачивания шурупа стоит включить первую скорость и установить муфту на ограничение момента. В нашем случае для такого диаметра шурупов выбираем положение «17».

На фото результат вворачивания шурупа на разную глубину. Когда шуруповерт полностью завернёт шуруп, усилие вворачивания возрастет и здесь начнет срабатывать муфта ограничения момента. Благодаря этому шуруп не войдет глубже чем нужно и НЕ расколет брусок.

Литий-ионные аккумуляторы на которых построена батарея, очень хороши и вам долго НЕ потребуется замена аккумуляторов в шуруповерте.

Соседние записи в этой категории:

Выбор шуруповерта
Аккумуляторный лобзик
Ремонт аккумулятора шуруповерта своими руками
Аккумуляторная дельта шлифовальная машина

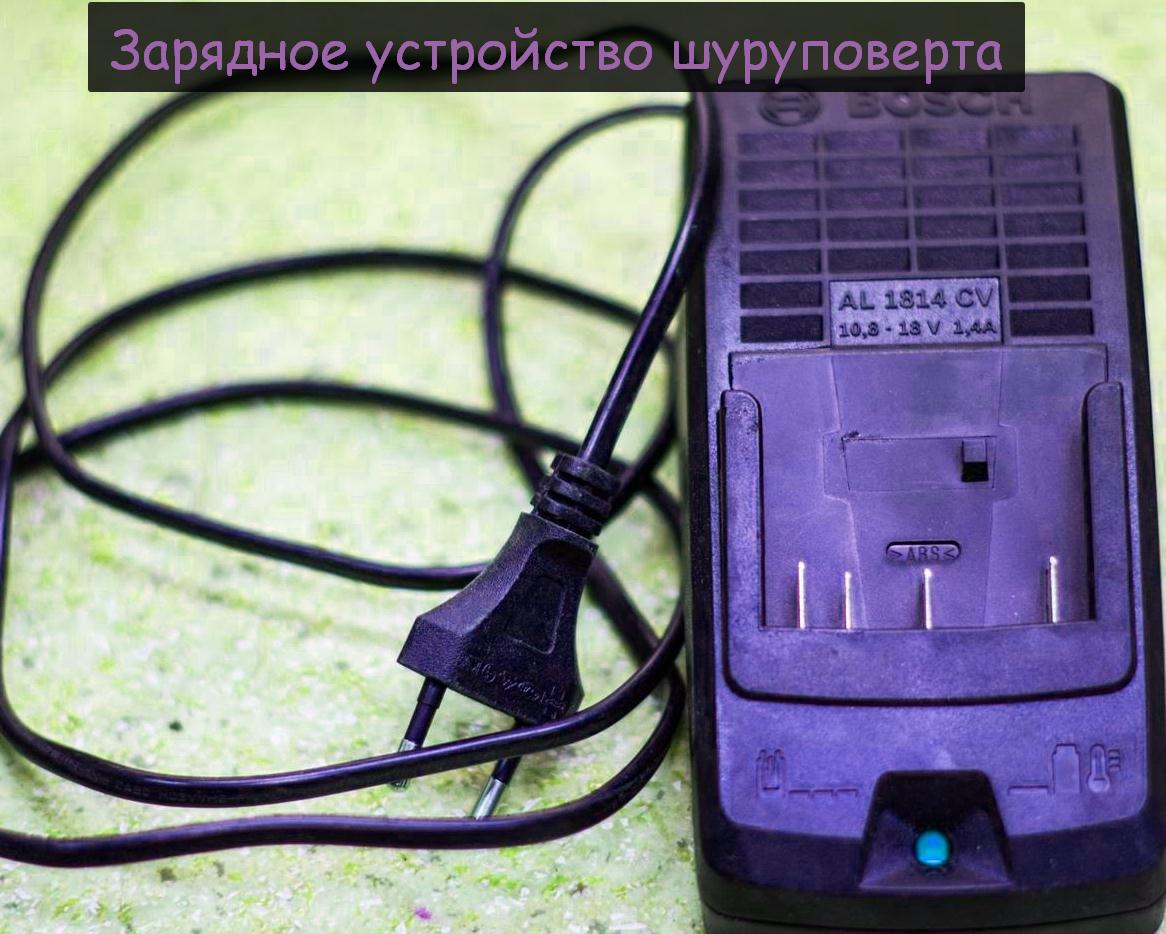

Если шуруповерт не хочет включаться — проверка зарядного блока
