Как установить косилку на мотоблок

Роторные навесные косилки для мотоблоков

На неровных участках сравнительно небольшого размера применяют роторные косилки. Конструктивно они представляют диск, расположенный на высоте среза. Вращение от вала отбора мощности (ВОМ) мотоблока передается на исполнительный орган.

На диске устанавливают несколько ножей, которые под действием центробежной силы, возникающей при вращении, расходятся в разные стороны. Когда они соприкасаются со стеблями и травинками, то перерезают их.

Невысокие травы успевают несколько раз оказаться в зоне резания, поэтому измельчаются. Образуется травяная масса. Ее огородники используют для мульчирования почвы на огородах. Домашняя птица с удовольствием склевывает подобную травяную смесь.

Выпускают роторные навесные устройства в двух вариантах:

  • Однодисковый. на раме устанавливают один режущий диск большого размера. Он определяет ширину захвата.
  • Двухдисковый. смонтированы два диска, вращающиеся в разные стороны. Их устанавливают параллельно друг другу. Ширина захвата зависит от величины диаметров обоих.

Внимание! Двухдисковый аппарат не намного сложнее однодисковой версии, но при эксплуатации, скашиваемая трава укладывается в валок, который формируется между дисками. В дальнейшем проще сгребать и транспортировать скошенную массу

Преимущества роторных косилок

  • Простое и компактное навесное оборудование, его нетрудно перенести, смонтировать на мотоблок.
  • В багажнике автомобиля машинно-тракторный агрегат перевозится в разобранном виде, на предполагаемом участке его собирают и приступают к выполнению работы.
  • Обслуживать просто. По завершении работы легко удалить остатки скошенного материала. Выполняя регламентные работы, смазывают трущиеся узлы.
  • Наличие ограждений способствует безопасной эксплуатации оборудования.
  • При косьбе оператор легко маневрирует. Центр тяжести располагается на колесах, поэтому резкие повороты и смена направления движения не вызывают трудностей.
  • Роторные косилки отличаются относительно невысокой ценой. Их приобретают чаще, чтобы оснастить им энергонасыщенные агрегаты.

Мероприятия по безопасному использованию сегментных косилок

  • Перед началом кошения нужно проверить соединение навесного оборудования и мотоблока. Удостовериться в прочности резьбового соединения.
  • Проверить легкость перемещения подвижной рейки с ножами. Уточнить целостность сегментов.
  • Все работы нужно выполнять только при остановленном двигателе мотоблока. Вал отбора мощности может подключиться от вибрации, тогда возможны травмы у обслуживающего персонала.
  • Периодически (не реже 1 раза в течение двух часов) останавливать агрегат и проверять натяжение ремней. Выполнять осмотр на предмет поиска открутившихся и ослабших резьбовых соединений.
  • Двигаться по полю, соизмеряя скорость и мощность травостоя.
  • Перед покосом проверять поле на наличие камней и предметов, которые могут повредить рабочий орган косилки.

Технические характеристики

Далее кратко приведены основные технические показатели косилки роторной марки КР 05 к мотоблокам Нева:

  • вес – 30 кг;
  • габариты – 70 (высота) × 70 (ширина) × 70 см (длина);
  • рабочая скорость перемещения (средняя) – 2-4 км/ч;
  • производительность – 0,1-0,15 га/ч;
  • высота установки ножа – 4 см;
  • опасная зона вращения ротора – около 60 см.

При работе косилки с мотоблоком Нева особое внимание следует обращать на ножи, от них зависит производительность, срок службы оборудования. В данной модели режущий ротор изготовлен из качественной углеродистой стали, подвергнут закалке и заточен заводским способом. В результате получается недорогой и практичный инструмент, позволяющий срезать не только траву, но и небольшие кустарники

Конечно, со временем ножи затупятся, но они хорошо поддаются заточке в бытовых условиях. Для этого нужно разобрать косилку, сняв ее нижнюю часть, открутить ротор и заменить его на новый (или заточить, а потом поставить на место)

В результате получается недорогой и практичный инструмент, позволяющий срезать не только траву, но и небольшие кустарники. Конечно, со временем ножи затупятся, но они хорошо поддаются заточке в бытовых условиях. Для этого нужно разобрать косилку, сняв ее нижнюю часть, открутить ротор и заменить его на новый (или заточить, а потом поставить на место).

Грамотная установка косилки на мотоблок

Новоприобретенное изделие должно быть грамотно установлено на технику, чтобы обеспечивать нужную производительность и качество выполнения. Рассмотрим примерный порядок сборки и монтажа на примере роторной версии:

  1. Проверяем комплектацию поставки (от модели к модели набор может отличаться, но, как правило, это приводный ремень, рама, штуцер, крепеж, роторная крышка, гидрошланг, опорные салазки, гидроцилиндр, система приводного ременного натяжения, роторы с ножами, ЗИП);

2. К креплениям мотоблока монтируем раму таким образом, чтобы она составляла с вертикальной плоскостью 45 градусов и так, чтобы шлицевые детали смотрели вверх;

3. Роторы устанавливаем на раму, чтобы их ножи расположились снизу

Важно, чтобы они полностью насадились на шлиц;

4. Присоединяем роторную крышку на тот же шлиц;

5. Производим фиксацию приложенными шплинтами и гайками;

6. Монтируем систему натяжения, вытаскивая шплинт и откручивая контргайку на шкиве. Следующим шагом аккуратно выбиваем шкив, чтобы не потерялась шпонка. При правильно установленной системе, ее рукоять будет направлена вверх и зафиксирована болтами из ЗИП;

7. Далее на раме болтами из ЗИП закрепляем салазки так, чтобы их вогнутая часть смотрела внутрь;

8. Рассовываем кольца рамы – они должны расположиться снаружи рамы мотоблока. После этого окончательно подсоединяем ко второй косилку;

9. Приводной ремень закидываем на шкив по ходу движения

Важно, чтобы мотоблок и косилка сохраняли соосность;

10. Монтируем систему гидроцилиндр – гидрошланг (если подключение таковой предусмотрено на мотоблоке).

По окончанию сборки изделие необходимо подготовить к работе:

  • активировать реверс на мототехнике;
  • убрать грузы с колес (если были);
  • поставить мотор на небольшие обороты;
  • сделать тестовый запуск на ровном участке без помех, проверяя качество результата и, если это необходимо, регулируя ножи и скорость.

Самодельная сегментная косилка на мотоблок

Такая сегментная косилка на мотоблок изготавливается из металлических брусов 15х50х120. В них нужно просверлить 12 отверстий, чтобы их размеры подходили под болты М8. В дальнейшем к этим болтам будет присоединена направляющая рейка (89 см) с зубцами и ножами. Ножи устанавливаются по обоим сторонам бруса.

С двух концов бруса крепятся полозки и прижимы. К основной раме крепится колесо, которое можно снять с ненужной прогулочной коляски. Под воздействием ВОМ мотоблока начинает работать режущая часть косилки. Более подробно это видно на рисунке:

основная сварная рама (1), раскосы (2), редукторное колесо (3), фиксация и регулировка системы торможения (4), собачка для фиксации тормоза (5), основные дуги (6 и 8), шарнирный корпус (7), ножка (9), бензопровод (10), кран регулятора (11), емкость для бензина (12), рукоятка (13), рычаги (14 и 17), защелкивающийся механизм (15), крепежный болт (16), рычаг регулировки газа (18), хомут (19), глушитель для двигателя (20), двигатель (21), фиксирующий крепеж (22), обтекатель (23), режущие ножи (24 и 25), чехол (26), салазки (27), элемент фиксации (28), рама для ножей (29), тяга (30), палец (31), пластины для прижима нижних и верхних частей (32 и 33).

Косилка, собранная по этому чертежу, легко скашивает траву. В действии эту самодельную косилку можно увидеть на видео.

https://youtube.com/watch?v=kNfjFzqZutI

Роторная косилка Заря

Распространенное решение альтернативной марки Заря, которое можно успешно эксплуатировать с другими мотоблоками. Конструктивно отличается наличием 2 независимых вращающихся ножей, закрепленных на раме. Таким образом, производителю удалось создать решение, в чем-то более удобное, чем оригинальная газонокосилка к мотоблоку Нева. К сожалению, из-за широкой рамы и 2 ножей агрегат приобрел чувствительность к работе на пересеченной местности.

Данная косилка имеет свою плюсы и минусы

Технические характеристики

По принципу действия данная косилка к мотоблоку Нева не навесная, а прицепная. Ее основные параметры схожи со стандартной моделью:

  • средняя скорость перемещения – 2-4 км/ч;
  • частота вращения режущих ножей (максимальная) – 2400 об./мин;
  • высота травы, наибольшая – 1 м.

Эксплуатация косилки требует соблюдения определенных правил. До начала работы проверяют все соединения: ослабленные затягивают. Находиться в зоне покоса, непосредственно перед косилкой, категорически запрещается – это может быть небезопасно и привести к травме. При появлении посторонних шумов, стука немедленно прекратить работу.

Любые наладочные и ремонтные мероприятия производятся при выключенном оборудовании. Каждые 2 часа проверяется натяжение ремня в приводе косилки, если он ослаб, выполняется подтяжка (замена). Не рекомендуется превышать установленный предел скорости – 4 км/ч. Камни и ветки, летящие с большой силой из-под ножа, могут быть опасны.

Это интересно: Технические характеристики и отзывы владельцев мотоблока Нева: объясняем по полочкам

Роторные сенокосилки и цена на них

Роторную косилку рекомендуем купить аграриям, которым необходимо косить сухостой диаметром менее 100 мм, густую растительность или жесткие остатки подсолнечника или кукурузы. Но справится роторная модель и с уходом лужайки или небольшим участком в саду. Агрегатируется к приводу мотоблока Нева спереди или прицепным методом. Прицепные мульчируют траву, поэтому не подходят для аграриев, которым необходима заготовка травы на сено.

Работа роторной косилки осуществляется от ременного вала мотоблока. Подходит к мотоблокам «Нева» на бензиновом и дизельном ходу, как на видео. Для крепления к последним в комплектацию входит специальный переходник. Среди различных роторных косилок для «Нева» выделяются калужская «Заря» и питерская КР-05. В зависимости от модификации на роторных косилках 1-2 рабочих дисков, у КР — 05 рабочий орган 1, «Заря» имеет 2 диска. На диске при помощи подвижного шарнирного соединения закреплены 4 ножа. Подвижный шплинт при движении диска позволяет ножам под воздействием центробежной силы развернуться и они срезают траву. У «Зари» диски вращаются навстречу друг к другу, ширина обработки лужайки больше. Расположена конструкция роторной модели на специальных салазках, они позволяют простым движением регулировать высоту среза травы. Скошенная растительность ровными валами распределяется по две стороны и ее легко собрать вилами.

Работать с роторной косилкой просто, но раз в сутки необходимо раскручивать угловые соединения и промазывать шестерни литолом или машинным маслом. Прослужит техника при должном уходе дольше.

Рассмотрим популярные сегментные модели для мотоблока «Нева» подробнее на видео и фото. На видео ниже можно увидеть, как работает техника на поле и вдоль дороги.

Роторная «Заря»

Официальный производитель роторной косилки «Заря» — «Кадви» — находится в Калуге. Но на рынке много самодельных и китайских моделей, выполненных по схемам производителя “Калужский двигатель”. Внешне они отличаются только по цвету — у калужской «Зари» он ярко-красный, как на видео. Но это не основное отличие. У китайских качество хуже, так как для изготовления используют низкокачественный материал.

Официальная «Заря» для мотоблока «Нева» показала себя в использовании хорошо. Китайские и самодельные косилки всего лишь подделки, хотя и среди них можно найти модели приемлемого качества.

Характеристика сенокосилки «Заря» для мотоблока «Нева» и цена на аналоги и лицензионную технику в таблице:

ТХ «Заря»Показатели
Производительность0,2 га/час
Максимальная скорость2-4 км/час
Ширина захвата800 мм
Скорость вращения рабочих органов2000-2400 об./мин.
Максимальная высота скашиваемой травы100 см
Вес техники35 кг
Цена на официальную модель/китайские аналоги12 500/11 700 руб.

Купить дешевле можно напрямую у производителя в Калуге. Розничная цена выше на 10-15% и купить выгоднее оптом. Запасные части от отечественной модели подходят ко всем китайским аналогам, поэтому, в некоторых случаях, можно не переплачивать. Цена на б/у технику начинается от 5 000 руб., но не советуем приобретать технику старше 10 лет.

Роторная косилка КП -05

Официально КП-05 выпускают в СПб на заводе “Красный Октябрь”. Модель является официальной к мотоблоку «Нева» МБ-1 и МБ-2. Точных аналогов на рынке найти невозможно, но встречаются похожие косилки с низким качеством. Многолетний опыт и передовые технологии позволили производителю разработать оптимальную, функциональную и небольшую роторную косилку КП-05. Подробнее модель в работе, читатель может рассмотреть на видео.

Вес у техники меньший, чему у модели «Заря», поэтому КП-05 удобна для дачников и аграриев с небольшими личными участками. Справляется с любыми остатками культурных растений, кустарником, жесткой и густой травой. Мощность у крохи достаточная, чтобы справиться с жесткой растительностью.

КП -05 используют на неровной поверхности, так как рабочий орган в виде большого диска, легко подстраивается под любые неровности. Не боится косилка небольших камней и веток. Вокруг диска располагается металлический кожух, который защищает оператора от мелких частиц камней и растительности.

Роторная косилка КП-05

Характеристика КП-05 для мотоблока «Нева» МБ-1 и МБ-2 и цена в таблице:

ТХ КП-05Показатели
Производительность0,15 га/час
Максимальная скорость мотоблока при работе2-4 км/час
Ширина захвата560 мм
Скорость вращения рабочих органов2300-2500 об./мин.
Максимальная высота скашиваемой травы100 см
Вес техники30 кг
Цена на официальную модель14 500 руб.

Разновидности косилок для мотоблока

Косилку для мотоблока можно найти в магазинах или изготовить своими силами. Не стоит спешить и начинать самостоятельно изготавливать оборудование. Для начала нужно сравнить цены на сенокосилки в магазинах, они не настолько маленькие, как хотелось бы, но и не заоблачные.

К тому же, процесс не очень сложный, на просторах интернета достаточно различных чертежей готовых моделей косилок, да и вещь, созданная своими руками, помогает испытать восторг и гордость.

Выбор разновидности косилки зависит от типа участка. Земля отличается по рельефу, трава по объему, размерам, составу. Именно основываясь на этих параметрах нужно выбирать технику. Существует всего три вида косилок на мотоблок:

Роторная

Модель пригодна для участка с низким уровнем растительности и маленькими кустами, зерновыми культурами. Косилка довольно производительна, используется на относительно равном месте с незначительными уклонами (10-20 градусов).

Боковой уклона на этих моделях не бывает больше 8 градусов. Значительный минус косилки к мотоблоку – большой шанс травмироваться. После скоса трава складывается по рядам, что позволяет не заморачиваться с ней в будущем. У роторных моделей очень простая конструкция, что снижает риск поломки.

Сегментная

Ножи этой модели двигаются в поступательно-возвратном направлении благодаря работе вала моторной системы. Особенности конструкции сегментной косилки для мотоблока сложнее, чем у аналогов, что способствует усложнению обслуживания. Но у моделей есть целый ряд преимуществ: боковое оснащение оборудования исключает возможность работы с уже скошенной травой, в отличие от роторных вариантов. Подвижные стригущие детали при кошении двигаются по рельефу земли, повторяя ландшафт. Такой механизм позволяет стричь растения почти под самый корень.

Косилка работает с отклонением ножевой части на 20 градусов, это позволяет обрабатывать даже самые неровные участки земли. Механизм активации и отключения оборудования совсем не связан с приводом мотоблока. Такое решение позволяет беспрепятственно отключить косилку в опасных ситуациях.

Баланс ножей в сегментных вариантах настроен максимально, что позволяет снизить вибрации в конструкции до минимального показателя.

Косилка-повозка (барабанная)

Конструкция похожа на роторную модель, но механизм устроен немного сложнее. Косилка выполнена из барабанов, которые скрепляются рамой и закрепами с лентой.

Сегментная косилка для мотоблока – области применения

Сегментная косилка на мотоблок – это один из простейших вариантов оборудования. Ее конструкция состоит из рамы на которой установлены 2 бруска. Между ними помещены режущие элементы. В процессе совершения поступательных движений непосредственно от привода используемого мотоблока, режущие элементы косилки начинают двигаться подобно ножницам, срезая, таким образом, траву. При этом один из сегментов постоянно передвигается вправо-влево, а второй – находится в неподвижном состоянии. При попадании травы между пальцами косилки ее стебли быстро и равномерно срезаются. Такого рода конструкция позволяет сегментной косилке успешно работать на площадях со сложным рельефом.

Все приспособление удерживается на опорных колесах, и может крепиться к передней или задней части мотоблока. По краям конструкции расположены салазки, предназначенные для регулировки высоты скашивания растительности.

Сегментная косилка не отличается скромными габаритами, что не позволяет эффективно применять ее на участках с большой территорией. Тем не менее, приспособление этого типа успешно справляется со скашиванием сорняков, имеющих высокие и толстые стебли, что позволяет применять ее для скашивания сухой травы. Благодаря этому сегментная сенокосилка для мотоблока пользуется довольно высоким спросом среди фермеров, владеющих крупным рогатым скотом.

В число основных преимуществ сегментной косилки входит простота в эксплуатации, отсутствие необходимости частого ремонта, а также невысокая стоимость. Среди минусов оборудования выделяется низкая производительность и невысокая эффективность на участках с низкой травой.

Косилка-платформа

Чертеж косилки-повозки

На данном чертеже представлен вариант косилки-платформы, эффективно используемой в летнее время для кошения травы и сорняков, а в зимнее – в качестве снегоочистителя. Для уборки снежных масс на оборудование монтируют специальные насадки в форме звездочек, а летом – ножи. Эта модификация похожа на роторную косилку, однако, она трудная в исполнении. Данное оборудование позволяет срезать жесткую траву и убирать снежные наносы с наледью.

Конструкция данного оборудования, созданного своими руками, представляет собой два цилиндра соединенных зацепами с рамой и транспортерной лентой. Шасси создают из уголка или любого другого металла, который найдется в мастерской. На шасси устанавливают колеса, которые можно взять от ненужной коляски, и толстый фанерный лист, хотя в идеале лучше использовать металл. Габариты рамы могут быть разными, но оптимально будет 800х400 мм.

Главный узел состоит из двух цилиндров (5), ремня (3), рамы (10, 16, 17, 18,20), кронштейнов (19), уголков зацепов (4).

Рабочие цилиндры можно сделать из больших консервных банок, у которых необходимо вырезать дно и крышку, а на их место установить два кругляша из дерева. Вместо банок можно воспользоваться тонким металлическим листом и сделать из него 4 диска с внешним диаметром 200 мм и 4 с внутренним диаметром – 170 мм. При помощи болтов соединить попарно маленькие диски с большими. К этим конструкциям из дисков прикрепить по четыре ножа.

Поскольку ножи должны легко вращаться, то при их установке необходимо соблюсти между ними и дисками зазор в 1 мм. Тем не менее, необходимо чтобы все крепления были надежными, чтобы при вращении или столкновении со случайными камнями ножи не вырвало. Барабаны монтируются на раме, предварительно в них нужно установить втулки.

Рама собираемого своими руками. Оборудование состоит из верхней поперечины (10) и металлической полосы с уголками и подпяточными втулками (16). Для перекладины можно взять металлический уголок 35х35 мм. Цилиндры соединяются между собой ремнем, для установки которого в уголках высверливают пазы шириной 13 мм. Для этого же нижняя втулка ведущего барабана подвижно крепится на планке (15), а на верхние оси цилиндров устанавливаются натяжные уголки (20). К торцам поперечной балки натягивание уголков (20) осуществляется при помощи винтов М5х65 мм. Ремень для барабанов проще сделать из резиновой полосы, концы которой соединяются при помощи дюралевой пластины толщиной 2 мм.

Далее связать косилку с валом отбора мощности мотоблока. Работу косилки-повозки можно посмотреть на представленном видео.

https://youtube.com/watch?v=videoseries

Как выбрать косилку для мотоблока

Трава. универсальный корм для целой группы домашнего скота. Скошенная в летнее время и грамотно высушенная растительность превращается в сено, питательность которого довольно высока. Высушенный продукт позволяет существовать животным с осени до весны, производя продукты питания: молоко и мясо.

Традиционно заготовка сена выполнялась скашиванием травы с помощью простого инструмента, обязательного в каждом сельском доме. Сегодня трудно найти умельца, который с помощью ручной косы литовки умеет выполнять эту операцию. Умение утрачено по разным причинам, приходится искать технические приспособления для выполнения этой работы.

Мотоблоки и минитракторы – это удобные энергосиловые установки, на которые можно навешивать разнообразные сельскохозяйственные орудия и машины. Их оснащают дополнительными устройствами для срезания травы и заготовки сена.

Преимущества роторной косилки


Главное преимущество роторной косилки – установленное на данном агрегате демпфирующее устройство. Оно надежно защищает режущие устройства от любого попадающегося по ходу работы препятствия.

Еще одно преимущество данного типа косилки – скос травы с перспективной укладкой ее либо в прокос, либо в валки на тех участках сельхозугодий, где угол крутизны составляет до 20 градусов. К тому же, в сравнении с тем же сегментным аналогом, роторная косилка более простая в эксплуатации и безопасная.

Правильный подбор техники для осуществления того или иного агротехнического мероприятия – это значительная экономия, причем не только времени, но и энергозатрат. В любом случае, ширину косилки следует подбирать с учетом предстоящего объема работ, обрабатываемой площади, а также конкретного типа скашивания.

Поэтому главная задача покупателя – выбрать модель, оптимально подходящую по мощности того агрегата, на который ее предстоит устанавливать.

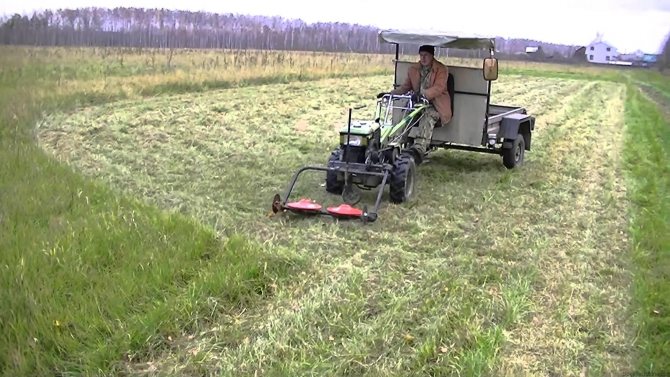

Видео роторная косилка к мотоблоку в работе.

Преимущества роторной косилки

Главное преимущество роторной косилки – установленное на данном агрегате демпфирующее устройство. Оно надежно защищает режущие устройства от любого попадающегося по ходу работы препятствия.

Еще одно преимущество данного типа косилки – скос травы с перспективной укладкой ее либо в прокос, либо в валки на тех участках сельхозугодий, где угол крутизны составляет до 20 градусов. К тому же, в сравнении с тем же сегментным аналогом, роторная косилка более простая в эксплуатации и безопасная.

Правильный подбор техники для осуществления того или иного агротехнического мероприятия – это значительная экономия, причем не только времени, но и энергозатрат. В любом случае, ширину косилки следует подбирать с учетом предстоящего объема работ, обрабатываемой площади, а также конкретного типа скашивания.

Поэтому главная задача покупателя – выбрать модель, оптимально подходящую по мощности того агрегата, на который ее предстоит устанавливать.

Видео роторная косилка к мотоблоку в работе.

Мотоблок с сенокосилкой

Итак, в результате долгих мук выбора и поисков компромисса приоберетено:

  • Нева МБ-2 с двигателем Robin Subaru 7 л.с.
  • косилка «Заря», пр-во КаДви

По мотоблоку тут уже отчеты были, не буду повторяться. Двигатель великолепный, кач-во сборки всего остального — советское. В частности через 5 минут работы со свистом вылетел болт крепящий на валу двигателя шкив. Хорошо что стоял щиток. А через 10 минут работы был потерян набалдашник от переключателя скоростей, тупо открутился несмотря на найденные следы клея

Теперь по косилке. Сразу обнаружил что вал на который ставится натяжной ролик не параллелен основной конструкции, в результате после установке натяжителя получается что ролик искреавляет траекторию движения ремня. Вылечил изгибом детяли натяжителя на которой установлен ролик. Поехали… первый ремень был убит примерно минут за 15 Самое поганое, что даже небольшое ослабление ремня в следствие его перегрева приводит к тому что пользоваться им уже нельзя, потому как натяжения его осуществляется роликом-натяжителем или перестановкой самой косилки на одну «дырку» на консоли. В результате, ремень вытягивается и натяжителя уже не хватает, а перестановка косилки приводит к тому что даже при опущенном рычаге натяжителя ремень все равно натянут, а завести двигатель вместе с «подключенной» нагрузкой мне что-то пробовать не захотелось, по-моему это неправильно. Меняем ремень, попытка номер 2… Прет как танк, рубит все и вся, но если трава густая или полегла, то косить лучше небольшими квадратами, т.к. на раме косилки собирается целый стог спутанной травы, которая во первых мешает ножам вращаться, во вторых валит и мнет траву сбоку от прокоса. Приноровился так — делаю метров через 5-7 прокосы, типа «просек» таких, сдаю назад, а потом кошу перпендикулярно этим прокосам чтобы сваливать в них то что собралось на раме. В результате при таком подходе, при очень непростом кочковатом участке, густой траве и местами уже полегшей за 2 часа удалось скосить порядка 6 соток, с паузами на остывания ремня (он был последний, а до города 150км) и разбрасывания уже скошенной травы.

Резюме: вцелом доволен, несмотря на вышеозначенные недостатки. Если бы косил раньше недели на две — было бы гораздо проще.

Виды косилок для мотоблоков Нева

На сегодняшний день на рынке представлено всего два варианта косилок для мотоблока: роторная и сегментная.

Они отличаются принципом работы и кошения травы. Давайте более детально рассмотрим этот вид навесного оборудования на примере работы в комплекте с мотоблоком Нева.

Виды косилок для мотоблоков

Сегментная косилка

Сегментная косилка представляет собой широкую конструкцию, внизу которой установлено два ряда лезвий в форме треугольника.

Они двигаются в горизонтальной плоскости и срезают траву. Это очень простое приспособление, которое приводится в действие при помощи ремня привода.

В итоге получается широкий, ровный и аккуратный скос травы.

Однако это преимущество является и недостатком. Такой вид косилок предназначен исключительно для работы на ровных поверхностях.

На видео выше продемонстрирован пример работы сегментной косилки к мотоблокам.

Роторные косилки

Это более практичный и удобный для работы вариант оборудования.

Роторная косилка производит скос травы при помощи ножей, которые вращаются на нижней части.

Ножи в таком случае немного выступают за корпус и позволяют производить безопасный скос травы, при этом сразу же формируют «волки».

Компактность модели позволяет работать даже на неровных поверхностях.

Официальным заводом-производителем мотоблока Нева предлагается один вариант косилки – роторная модель КР-0,5.

Это интересно: Выбор колес для мотоблока и замена своими руками — описываем все нюансы

Область применения роторной косилки


Механизировано вооруженный фермер работает быстрее и производительнее, успевая своевременно проводить весь комплекс агротехнических мероприятий, будь то покос многолетних трав для животноводства или уборка урожая пшеницы. Имея в наличии верных стальных помощников, можно не опасаться за срыв заготовки кормов или уборку урожая яровых до наступления сезона дождей. Роторные косилки отлично подходят для:

  • покоса пастбищ;
  • косьбы полеглой травы;
  • очистки вводимой в оборот пашни от сорняка и бурьяна.

При этом данное агротехническое устройство помогает достигать следующих важных факторов:

  • получение экономического решения поставленной задачи с максимально высокой производительностью;
  • наличие износоустойчивого агрегата, легкого по весу, простого в эксплуатации и маневренного;
  • достижение высокого уровня качества скашиваемого сена и травы, которые в процессе работы механизма не получают повреждений корневой системы.

Косилка роторного типа

Данное оборудование может применяться для подстригания лужаек, а также для срезания свежего травяного покрова на сено

Основными рабочими элементами устройства являются ножи, которые посредством шинки устанавливаются на рабочих дисках. Косилка приводится в действие посредством вала отбора мощности, а скольжение осуществляется за счет вращения нижних дисков.

Чтобы изготовить раму роторной косилки своими руками можно использовать старые металлические уголки или металлолом, который наверняка имеется в хозяйстве у каждого умельца. В целях экономии времени для ножей можно воспользоваться тракторным ротором. Однако, в таком случае, для улучшения тяги и эффективности желательно уменьшить длину ротора от двух до четырех сантиметров, в зависимости от мощности используемого агрегата.

Для изготовления ротора нужно из листа металла сделать 2 круглых пластины диаметром 390 мм или воспользоваться для этих целей дном от ненужной жестяной бочки от машинного масла. Ровно посередине этих кругов приварить ножки, с помощью которых будет происходить вращение. Сварное соединение необходимо делать прочным.

Роторная косилка своими руками

Для нижней опоры можно взять диск от лущильника, но его диаметр не должен быть более 450 мм. Для осевого вала может быть использована труба диаметром не превышающим 30 мм, и еще понадобятся подшипники №180, 106. На ней сделать отверстие для крепления нижнего подшипника, а второй подшипник устанавливается на шкиве. На ось надеть приспособление с ножами, после чего сваркой прикрепить шкив к валу. Вращение рабочих дисков будет осуществляться при помощи двух подшипников.

Такая модификация имеет захват 1100-1150 мм и скорость вращения 1500 об./мин. Всю конструкцию косилки требуется смонтировать на шасси, сваренное из стального уголка. Для безопасности работы обязательно нужно установить на самодельное устройство защитный кожух. Для упрощения конструкции можно сваркой закрепить нижние диски роторной косилки на раме.

Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков.

Инструмент и материалы

  1. сварочный аппарат;
  2. крепеж;
  3. металлический уголок;
  4. дно старой металлической бочки;
  5. восемь режущих пластин;
  6. колесная ось;
  7. два колеса.
